液压缸活塞杆销轴三维结构设计

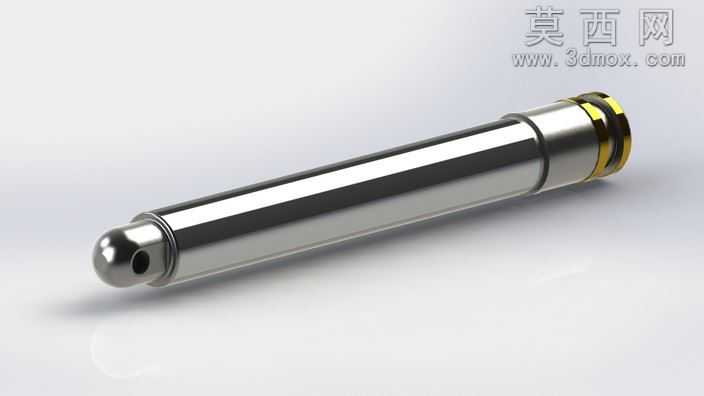

本模型为液压缸配套的活塞杆销轴零件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循液压元件的尺寸公差规范，对零件的每一处结构细节都做了精准还原。首先从零件的主体回转结构入手，通过旋转特征生成销轴的长轴基体，保证轴身的圆柱度、同轴度符合液压元件的装配精度要求；轴端的球头结构采用曲面放样结合圆角过渡处理，还原了零件端部的圆滑导向形态，球头处的径向通孔通过拉伸切除特征完成，孔位的位置度、孔径尺寸均匹配液压系统的销接装配需求。零件尾部的密封槽、卡簧槽结构采用环形切除特征构建，槽宽、槽深以及槽的轴向位置都严格参照液压活塞杆的密封安装标准设计，确保后续装配时密封件、限位卡簧能够精准就位，避免液压系统运行时出现泄漏、轴向窜动等问题。材质设置上，主体轴身采用镀铬合金钢材质，渲染时调整金属材质的反射率、粗糙度参数，还原镀铬表面高光亮面的金属质感，端部密封槽区域的橡胶密封件采用哑光黑色橡胶材质，通过材质区分清晰展现零件不同部位的功能分区。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮零件主体，辅助光源补全暗部细节，清晰呈现轴身的加工纹理、各台阶面的过渡结构，让模型的结构层次一目了然。设计过程中充分考虑零件的实际工况需求，轴身的表面硬度、耐磨结构都在建模时做了对应体现，各台阶的过渡圆角做了应力释放处理，避免零件在高频往复的液压传动过程中出现应力集中断裂的问题；整体模型结构完整，无缺失特征、无几何错误，可直接用于液压系统的装配仿真、零部件加工出图参考，也可作为液压教学的演示模型使用，能够直观展现液压缸销轴的结构形态与装配逻辑。
