多联组合式传动齿轮组结构设计

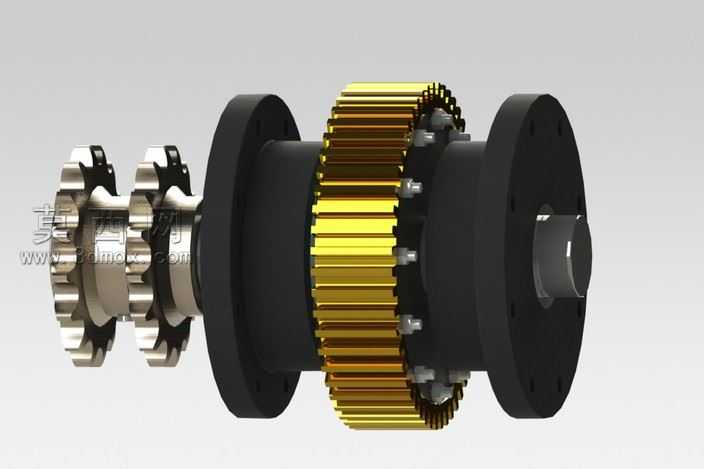

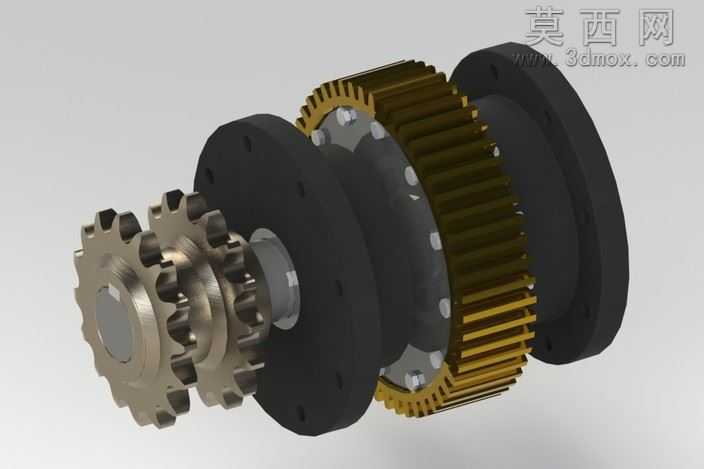

本作品为多联组合式传动齿轮组三维建模设计，建模过程中严格遵循机械传动设计规范，对齿轮的齿形参数、装配公差、配合关系进行了精准还原。建模阶段先通过参数化设计确定各齿轮的模数、齿数、压力角等核心参数，依次完成单齿轮廓绘制、齿阵阵列、轮体基体构建，再对轮毂、连接法兰、定位螺栓孔等附属结构进行细化建模，确保每一处结构尺寸都符合机械加工的工艺要求，避免出现无法落地的非标准结构。材质与渲染环节，针对不同功能的零件做了区分化材质设置：主传动双联齿轮采用镀金金属材质，还原高强度合金钢材经表面渗碳处理后的金属光泽与质感，突出核心传动部件的耐磨属性；两侧的链轮与连接法兰采用哑光黑色金属材质，模拟铸铁或发黑处理的结构件外观，区分固定支撑结构与传动做功结构；中心轴、定位螺栓等紧固件采用亮面不锈钢材质，还原标准件的表面质感。渲染时采用柔和的工业产品布光方案，通过多角度光源突出齿轮的齿形轮廓、装配间隙与结构层次，同时添加适度的环境反射效果，让金属材质的真实感更强，清晰展现各零件的装配位置与连接关系。结构设计上，该齿轮组采用同轴集成式布局，将多组不同规格的传动齿轮、链轮集成在同一轴系上，通过两侧法兰盘实现轴向定位与固定，周向采用螺栓连接实现轮体与轮毂的紧固，既可以实现不同传动比的动力输出切换，也能通过多轮联动满足复杂传动路径的动力传递需求，整体结构紧凑，装配逻辑清晰，各零件之间的配合间隙、定位关系都经过严谨校核，可直接用于传动机构的原理演示、装配教学或后续的工程设计参考。设计思路围绕紧凑化、集成化的传动需求展开，摒弃了分散式齿轮排布的冗余结构，在有限的轴段空间内集成多组传动轮，有效缩减传动机构的整体体积，同时兼顾了零件的拆装便利性，法兰连接的结构设计可实现单组齿轮的单独更换，降低后期维护成本，建模过程中对每一处倒角、退刀槽等工艺结构都做了还原，确保模型符合实际机械加工的生产逻辑。
