气体控制阀加热器铸造模具结构设计

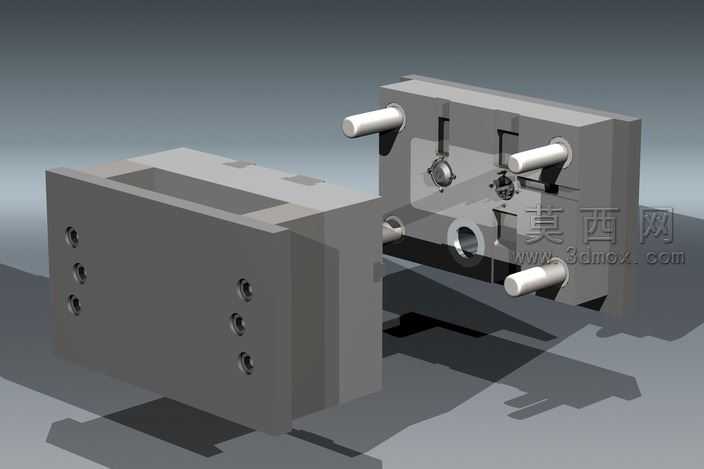

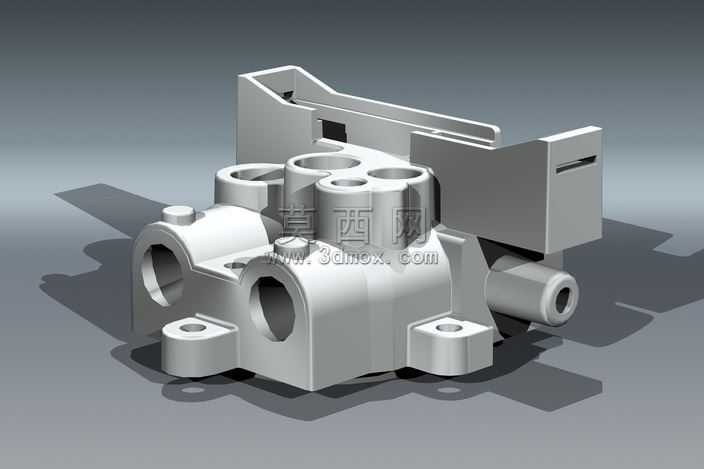

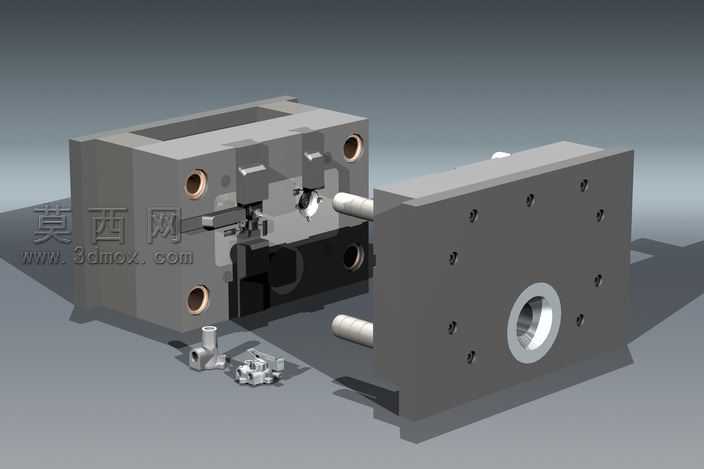

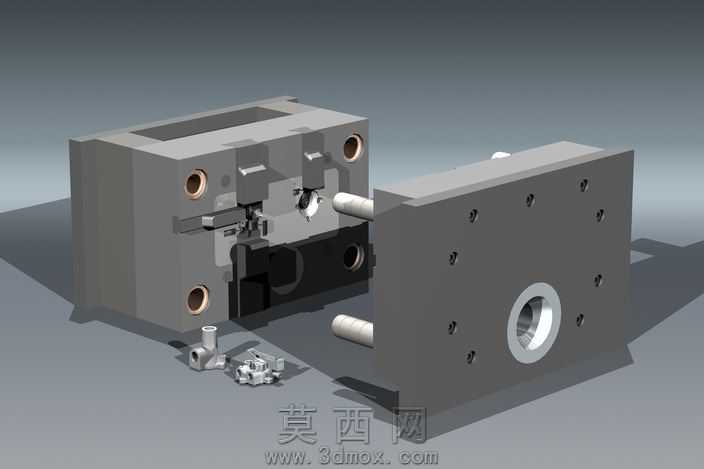

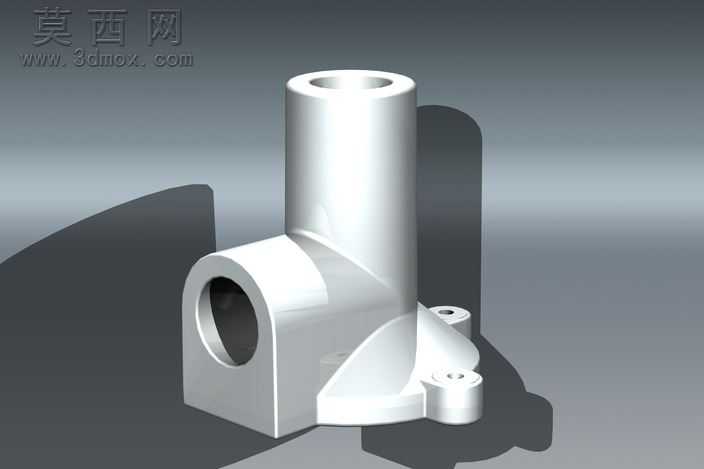

本作品为气体控制阀加热器配套的铸造模具三维设计方案，整体采用模架分体式结构设计，通过三维建模软件完成全参数化的零件创建与装配校验。建模阶段首先依据气体控制阀加热器的铸件外形尺寸、壁厚公差与成型工艺要求，确定动模、定模的分模面位置，将模具拆分为定模座板、定模板、动模板、动模座板四大核心模架组件，同时配套设计导柱、导套定位结构，保证合模过程中的同轴度精度，避免铸件出现错边、壁厚不均的缺陷。模型中对模具的型腔部分做了精细化处理，完全复刻气体控制阀加热器的内部流道、安装孔位与外部轮廓特征，针对铸件上的细小凸台、异形槽结构，采用镶拼式型芯设计，既降低了型腔整体加工难度，也便于后续生产过程中易损部位的更换维护。材质渲染阶段，模架主体采用模具钢的哑光金属质感，导柱、导套等运动部件做了镀铬亮面的材质区分，型腔表面模拟实际抛光后的细腻金属纹理，小型紧固件采用标准件的发黑处理质感，通过不同材质的视觉区分清晰展现模具各部件的功能属性。结构设计上充分考虑铸造生产的实操需求，在定模侧设置了浇口套与流道结构，动模侧预留顶出机构的安装位置，合模导向部件采用对称四点布局，保证大尺寸模架开合过程的稳定性，同时在模具两侧设计了吊装孔位，满足生产现场的模具转运、安装需求。整体建模过程严格遵循机械设计的公差配合标准，所有装配部件均做了干涉检查，确保各运动部件无卡滞、装配间隙符合生产工艺要求，完整还原了该类铸造模具从分模设计到结构落地的全流程设计思路，可直接用于同类模具的设计参考与工艺校验。
