螺旋式砂石清洗设备三维建模设计

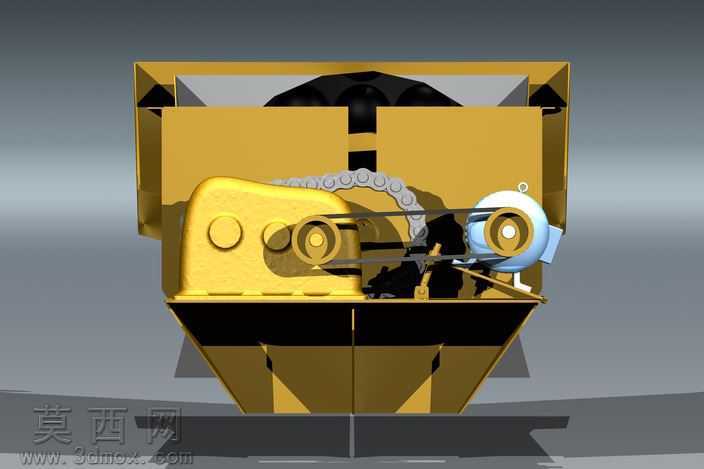

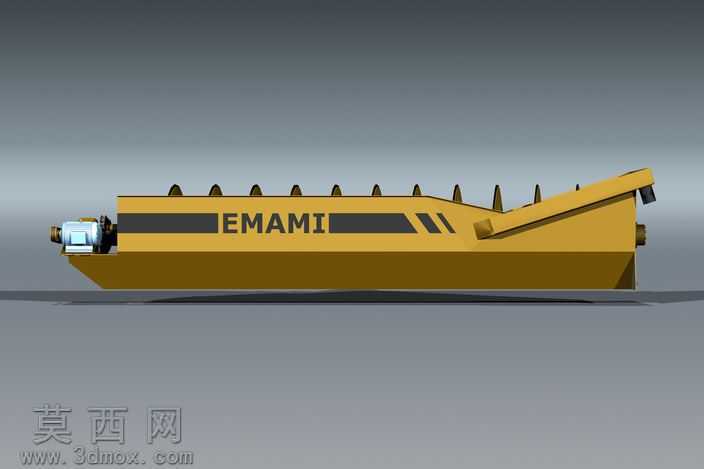

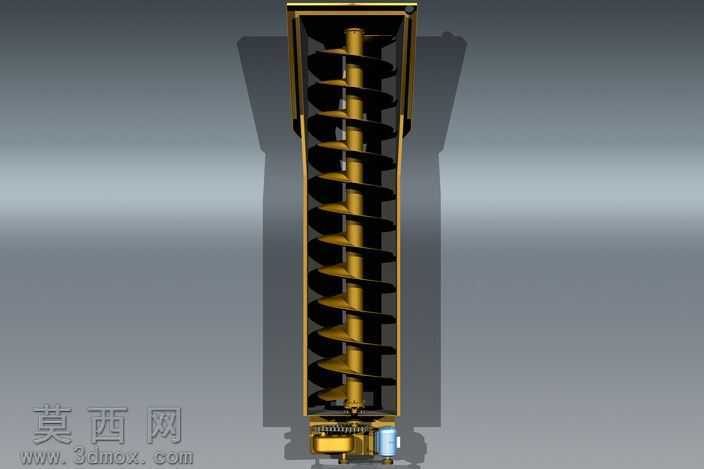

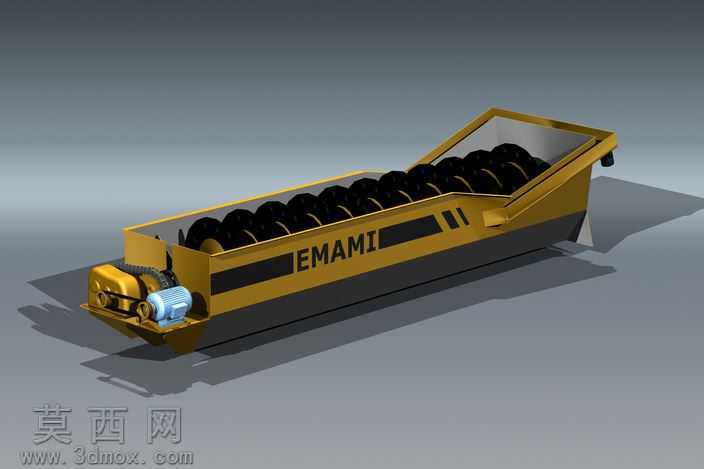

本作品为螺旋式洗砂机的三维建模设计成果，建模过程中严格遵循工业洗砂设备的实际生产参数与结构逻辑，首先通过草图绘制确定设备整体的倾斜式槽体轮廓，槽体采用U型截面设计，既保证足够的砂石容纳空间，也适配内部螺旋输送结构的运转轨迹。建模时对螺旋叶片进行了参数化设计，通过螺旋线扫描生成连续的叶片结构，叶片与中心轴的连接部位做了圆角过渡处理，避免应力集中的结构缺陷，同时还原了叶片边缘的耐磨层加厚结构，符合实际设备的耐磨设计需求。设备端部的驱动单元建模细致还原了减速电机、传动皮带轮、防护罩等部件的装配关系，电机外壳的散热筋、接线盒、安装底座等细节都做了精准复刻，传动部位的皮带张紧结构也按照实际装配逻辑完成建模，保证各部件之间不存在干涉问题。槽体外部的加强筋、侧边的检修扶手、端部的出料导板等附属结构也都逐一还原，加强筋的排布位置与槽体受力点对应，符合结构力学的设计逻辑。渲染阶段采用工业设备常用的黄黑配色方案，槽体主体赋予哑光黄的金属漆材质，表面添加细微的颗粒质感模拟实际设备的漆面效果，螺旋叶片与槽体内壁赋予耐磨金属材质，添加轻微的磨损纹理提升真实感，驱动电机赋予蓝灰色的铸铁材质，传动皮带赋予黑色橡胶材质，不同材质的粗糙度、反光度参数都经过反复调试，让整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑洗砂机的工作场景，倾斜布置的槽体角度符合砂石清洗后自然脱水、输送的工艺需求，螺旋结构的转速参数、槽体的长宽比例都参考了行业通用的处理能力标准，保证模型不仅具备外观展示效果，也能为实际设备的结构验证、方案演示提供参考，整体建模过程严格遵循装配层级逻辑，各部件可单独拆分用于工程图导出、运动仿真等后续工作，模型的结构精度满足工业设计的展示与验证需求。
