家用冰箱内置储物架门结构设计

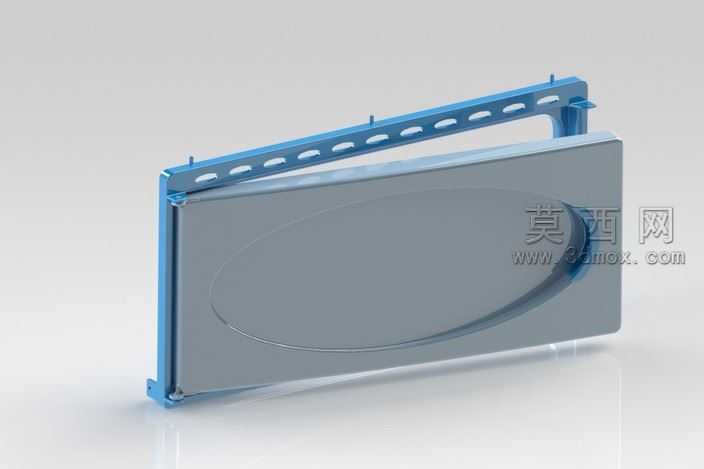

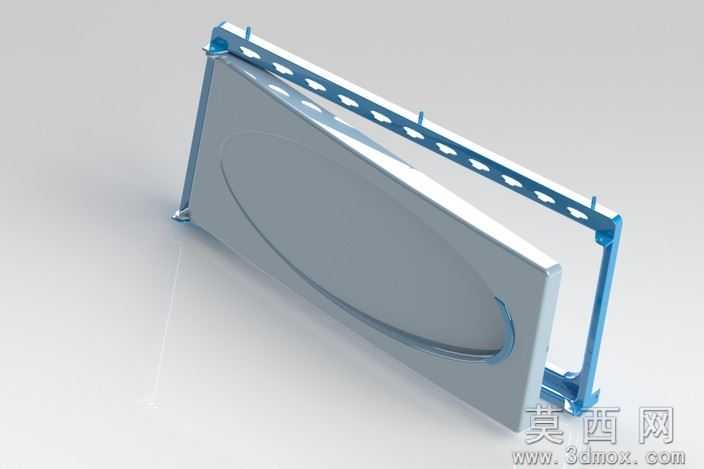

本作品为家用冰箱内置储物架门的三维结构设计，建模阶段采用参数化特征建模思路，先通过草图绘制架门的整体外轮廓与安装定位基准，依次拉伸生成门板主体、侧边安装框架、顶部挂接卡位结构，对门板表面的内凹握持区域做曲面放样处理，保证握持手感顺滑无棱角，同时对框架上的等距挂接孔做阵列特征处理，确保每个卡位的间距公差控制在家电装配标准范围内。材质渲染阶段，门板主体采用哑光浅灰色食品级PP塑料材质，调整材质的粗糙度与漫反射参数还原家电塑料件的细腻磨砂质感，侧边安装框架采用亮蓝色硬质工程ABS材质，适当添加轻微反光效果区分两种材质的视觉差异，背景采用中性浅灰色渐变环境，搭配柔和的顶光与侧补光，避免模型表面出现过曝或死黑区域，清晰呈现架门的整体结构与细节特征。结构设计上充分考虑冰箱内部的装配需求，侧边框架设置多组定位卡扣与安装孔位，可直接适配对应型号冰箱的内胆卡位，无需额外打孔固定，门板与框架的连接位置做了加厚加强筋处理，提升长期使用的结构强度避免变形，门板表面的内凹造型既作为开合握持位，也可在关闭时贴合冰箱内胆的密封胶条，保证储物空间的密闭性，整体结构无多余冗余设计，所有边角都做了R2以上的圆角处理，符合家用家电的安全设计规范，建模过程中对所有配合面做了间隙校验，确保装配后架门开合顺畅无卡顿，挂接孔位的尺寸经过反复调整，可兼容常规的冰箱门搁架安装需求，兼顾结构实用性与外观简洁性。
