机器视觉检测用亚克力防护柜体设计

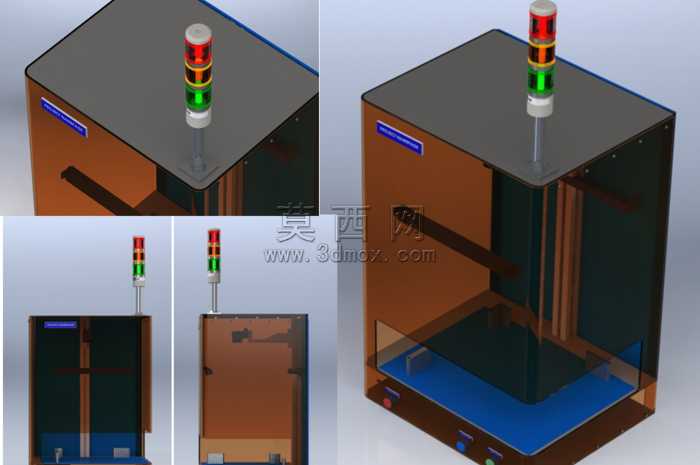

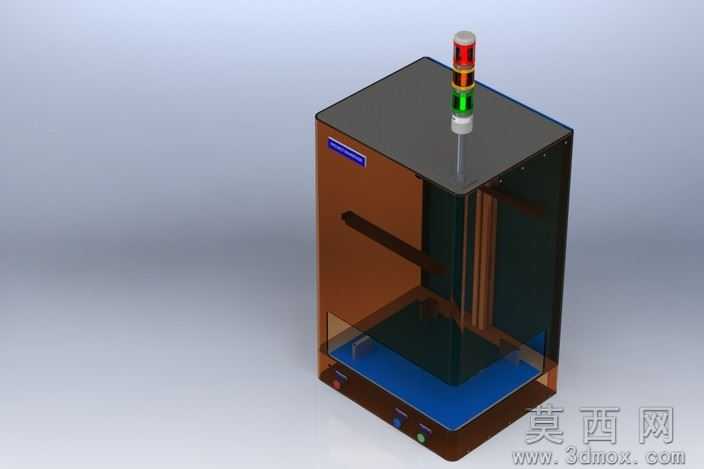

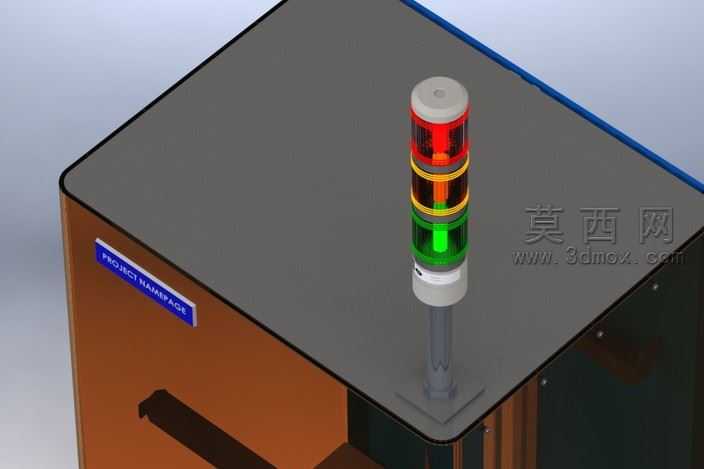

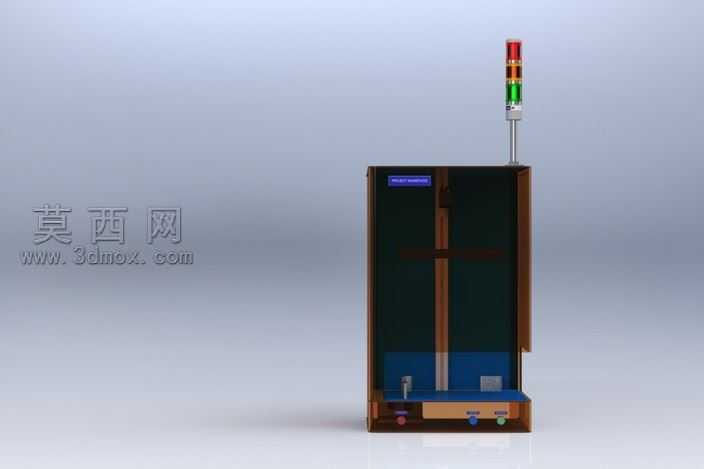

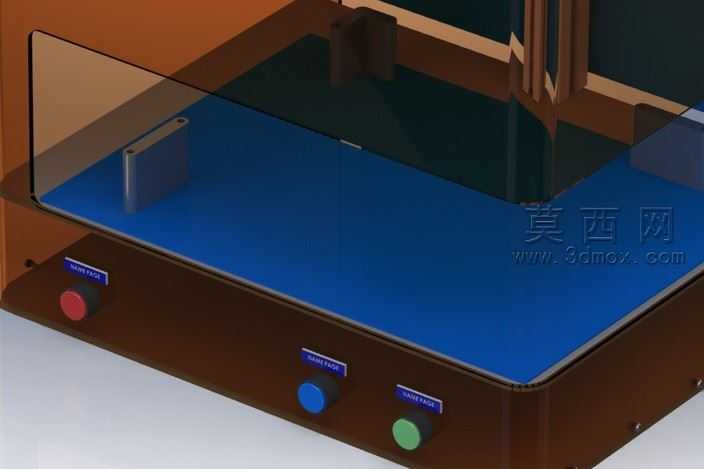

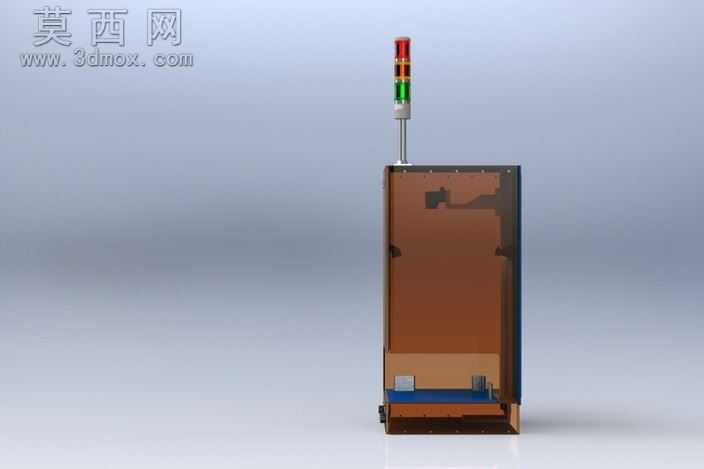

本作品为适配机器视觉检测场景的亚克力防护柜体三维建模设计，整体采用立式柜式结构布局，建模阶段优先围绕视觉检测的光路防护、设备集成需求展开结构规划。建模过程中先完成整体框架的基准搭建，确定柜体的长宽高比例适配常规视觉检测工位的安装空间，底部预留设备安装基座平面，设置操作按钮与状态指示灯的安装位，顶部预留三色警示灯的安装接口，满足设备运行状态的可视化提示需求。材质渲染阶段，柜体主体侧板采用半透明茶色亚克力材质，既可以阻隔外界杂散光对视觉检测光路的干扰，又能让操作人员直观观察内部设备的运行状态；底部基座采用深蓝色哑光工程塑料材质，顶部盖板采用深灰色金属磨砂材质，顶部警示灯按照红、黄、绿三色分层设置透明灯罩材质，还原真实工业警示灯的视觉效果，框架边缘做圆角过渡处理，避免尖锐边角带来的安全隐患。结构设计上，柜体内部预留视觉相机、镜头、光源以及待测工件输送机构的安装空间，侧面预留走线槽与接口开孔，前部设置可开合的检修门结构，方便后期设备调试与维护；亚克力板材与金属框架的连接位做隐藏式卡扣设计，保证柜体外观的整体性，底部设置可调支撑脚位，可适配不同平整度的安装地面。设计思路围绕机器视觉检测的实际使用需求展开，优先保证防护性与观察便利性的平衡，在满足功能结构的前提下优化外观的工业质感，所有部件的建模尺寸均符合常规工业配件的安装标准，可直接用于后续的工程出图与实物加工参考，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现不同材质的质感差异与柜体的结构层次，完整还原设备的真实外观效果。
