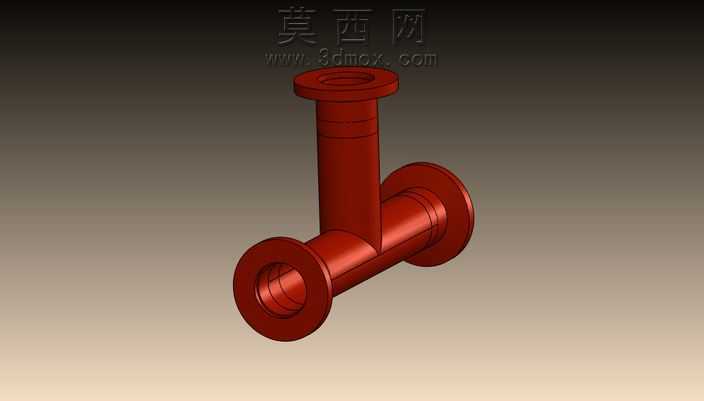

法兰连接式T型管道三通接头三维设计

本作品为法兰连接式T型管道三通接头的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路，确保各部分尺寸可根据实际工程需求快速调整适配。建模初期首先梳理三通的核心功能逻辑：作为管路系统中实现流体分流、合流的核心连接件，需要同时保证三个连接端口的同轴度、密封面平整度以及整体结构的承压能力，因此建模时优先绘制三个正交方向的管路中心轴线，以轴线为基准搭建整体骨架，避免后续建模出现位置偏移问题。主体管身部分采用拉伸凸台命令生成基础圆柱实体，三个端口的法兰结构单独建模后与管身进行布尔合并，法兰盘上的螺栓孔采用圆周阵列命令生成，严格遵循法兰连接的通用尺寸规范，保证孔位分布均匀、孔径一致，能够与标准法兰件实现精准装配。模型的内壁与外壁均做了等壁厚处理，通过抽壳命令完成管腔结构的构建，同时在管身与法兰的衔接位置添加了过渡圆角，既消除了建模过程中的尖锐棱角，也符合实际铸件的工艺要求，避免应力集中问题。材质渲染阶段，为模型赋予了哑光金属材质，模拟不锈钢管件的真实质感，对法兰密封面做了轻微的高光处理，区分加工面与非加工面的视觉差异，背景采用渐变蓝色调突出模型主体结构，搭配柔和的环境光与定向光源，清晰展现三通的内外轮廓、法兰端面结构以及管身的衔接细节。整体结构设计遵循流体管路的通用设计规范，三个端口均采用法兰连接形式，相比螺纹连接具备更高的承压能力与密封可靠性，适用于中高压流体输送管路系统，T型正交的结构形式能够实现垂直方向的管路分流，可广泛应用于给排水、化工流体输送、暖通管路等多个场景的管路布局设计，模型结构完整无破面，各特征参数清晰可编辑，能够直接用于装配验证、工程出图以及3D打印样件制作。
