带法兰自润滑石墨铜衬套三维设计

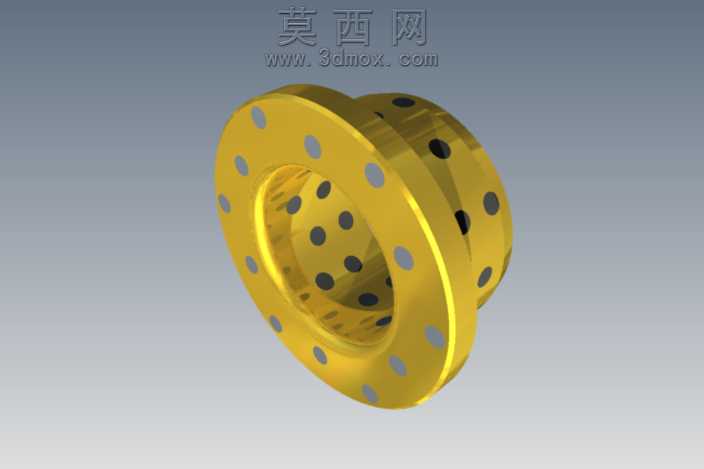

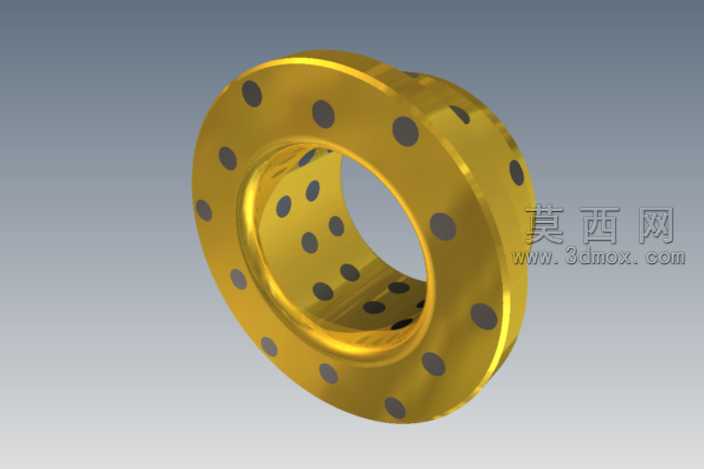

本作品为带法兰结构的石墨浸渍铜基衬套三维建模成果，建模过程围绕自润滑滑动轴承的实际工况需求展开，首先通过回转特征构建衬套的主体基体：先绘制衬套的轴向截面轮廓，精准把控内孔直径、衬套壁厚、法兰盘外径与厚度的尺寸比例，确保整体结构符合低速轻载无油润滑场景的安装适配要求，完成基体回转后，对法兰与筒体衔接处做圆角过渡处理，避免应力集中问题，提升结构的力学合理性。建模过程中重点处理石墨镶嵌点位的排布：在筒体的内圆柱面、外圆柱面以及法兰端面分别按照均匀环形阵列的方式排布石墨嵌件的安装孔，孔位间距经过反复校核，既保证石墨润滑点能够覆盖所有摩擦接触面，又避免孔位过密削弱铜基体的结构强度，所有嵌装孔均做孔口倒角处理，方便石墨柱的压装工序，也能避免使用过程中孔口刮擦配合轴件。材质渲染阶段，铜基体部分采用高抛光锡青铜材质，调整金属粗糙度参数模拟铜合金温润的金属光泽，同时添加轻微的使用磨损质感，避免渲染效果过于失真；石墨嵌件部分采用深灰色哑光非金属材质，调整材质的漫反射参数还原石墨质地致密、无明显反光的特性，两种材质形成清晰的视觉区分，能够直观展现衬套的复合结构特点。结构设计上充分考虑无油润滑的使用需求，铜基体作为承载结构提供足够的强度支撑，嵌入的石墨柱在摩擦过程中会在接触面形成均匀的固体润滑膜，无需额外加注润滑油即可实现长期稳定运行，适配万向接头、低速转轴等不便频繁维护的使用场景，法兰结构的设计能够实现轴向定位，避免衬套在运行过程中出现轴向窜动，安装时无需额外设计轴向限位结构，简化装配流程。建模全程严格遵循机械设计公差规范，所有配合尺寸预留合理的安装间隙，既保证衬套与安装座、配合轴的装配顺畅，又避免间隙过大导致运行晃动，整体模型结构完整，细节还原度高，可直接用于装配验证、工况模拟以及加工生产的参考。
