线性滑台直线运动执行模组结构设计

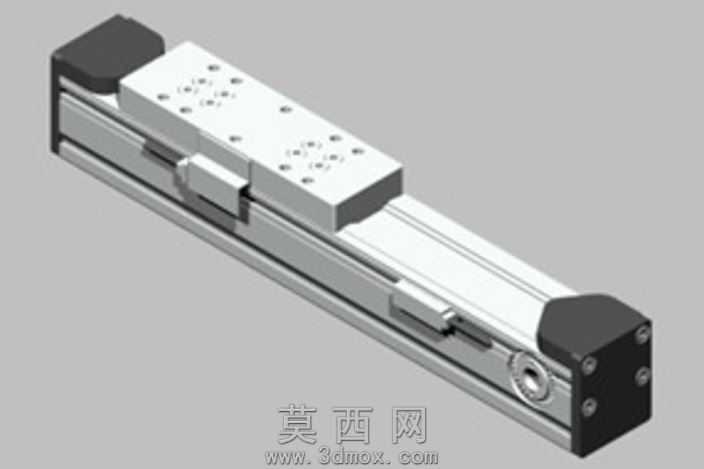

本作品为线性直线运动滑台模组的三维结构设计，建模过程严格遵循机械设计通用规范，以主流三维建模软件完成全参数化特征构建，所有零件尺寸均按照工业级线性模组的通用设计标准设定，保证结构的合理性与可加工性。建模阶段首先完成铝型材基座的主体特征搭建，通过拉伸、切除等基础特征构建基座的安装槽、导轨定位面、端盖连接孔位，确保基座的截面结构符合线性模组的轻量化与刚性平衡要求，型材的槽道结构预留了传感器安装、拖链固定的拓展空间。随后构建内置的传动与导向结构，导轨部分采用高精度线性导轨的特征还原，对滑块的滚珠循环沟槽、安装螺纹孔、防尘密封槽都做了精细化建模，保证导轨与滑块的配合间隙符合设计公差要求；传动部分根据模组的结构形式，还原了丝杆传动或者同步带传动的核心部件特征，丝杆的轴端支撑位、螺母座连接结构、同步轮的齿形特征都做了对应呈现，确保传动路径的结构逻辑通顺。滑台的移动工作台部分，按照实际安装需求设计了多组标准安装螺纹孔，孔位排布符合工业自动化配件的通用安装尺寸，工作台与传动螺母、导轨滑块的连接定位面都做了贴合度设计，保证装配后无结构干涉。两端的端盖结构分别设计了轴承安装位、主动轮固定位、防撞缓冲块安装槽，端盖与铝型材基座的连接采用定位销加螺丝的固定形式，建模时还原了所有连接孔的位置与深度。渲染阶段采用工业产品常用的材质方案，铝型材基座赋予阳极氧化银白金属材质，导轨与丝杆赋予抛光轴承钢材质，端盖与工作台部分根据功能区分，采用黑色硬质阳极氧化与亮面铝合金材质区分不同部件，通过环境光遮蔽效果突出结构的层次感，清晰展现各部件的装配关系与位置布局。整个设计围绕直线运动的高精度、高刚性需求展开，结构上兼顾了密封防尘、安装拓展、维护便捷的实际使用需求，所有零件的装配关系完全符合实际线性模组的装配逻辑，可作为自动化设备中直线运动机构的设计参考，也可用于虚拟调试、设备方案展示等场景，模型的结构细节完整，无多余特征，参数化的建模方式支持后续根据实际负载、行程需求快速调整尺寸参数，适配不同的自动化应用场景。
