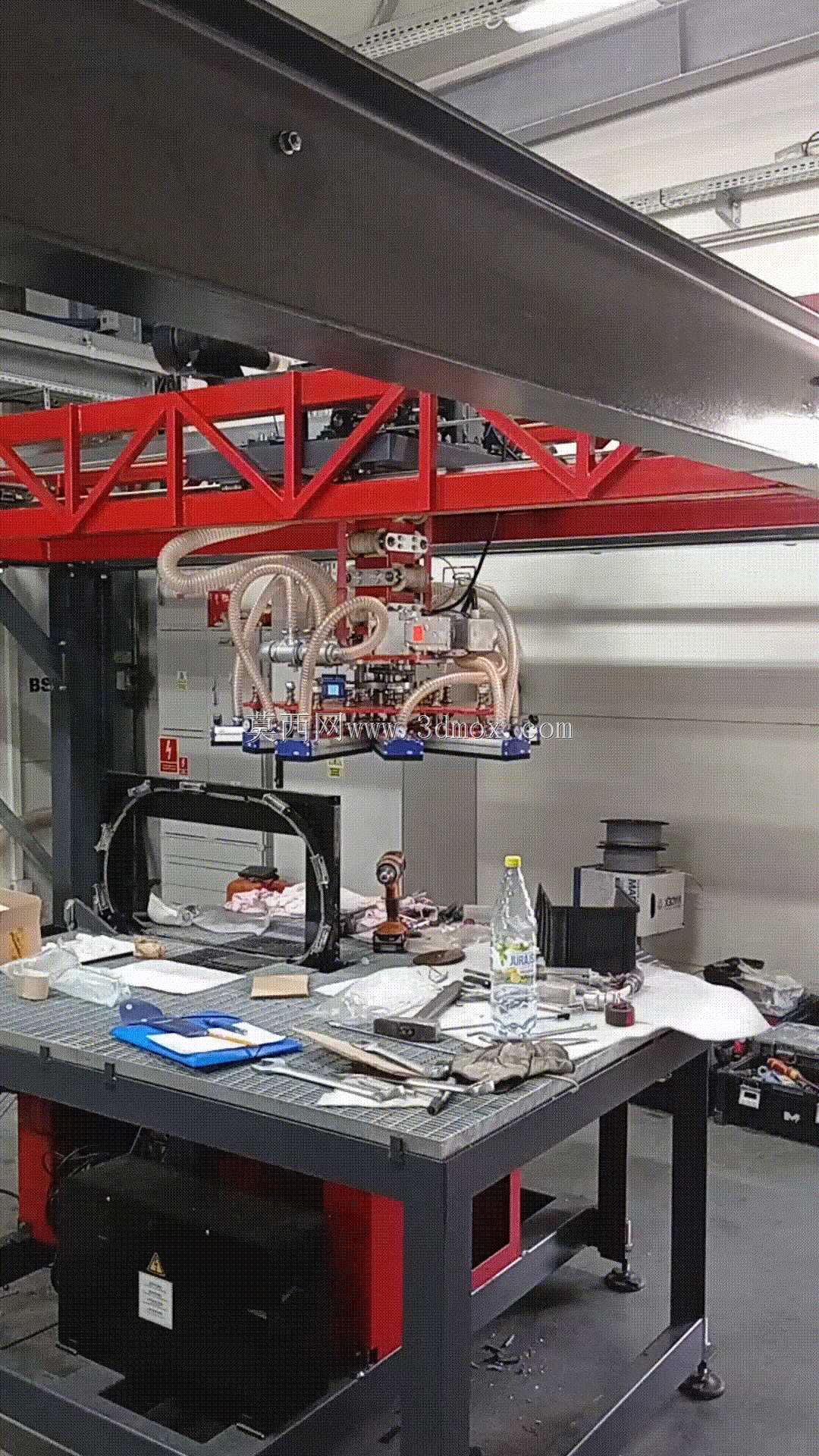

龙门式金属板卷自动堆垛设备结构设计

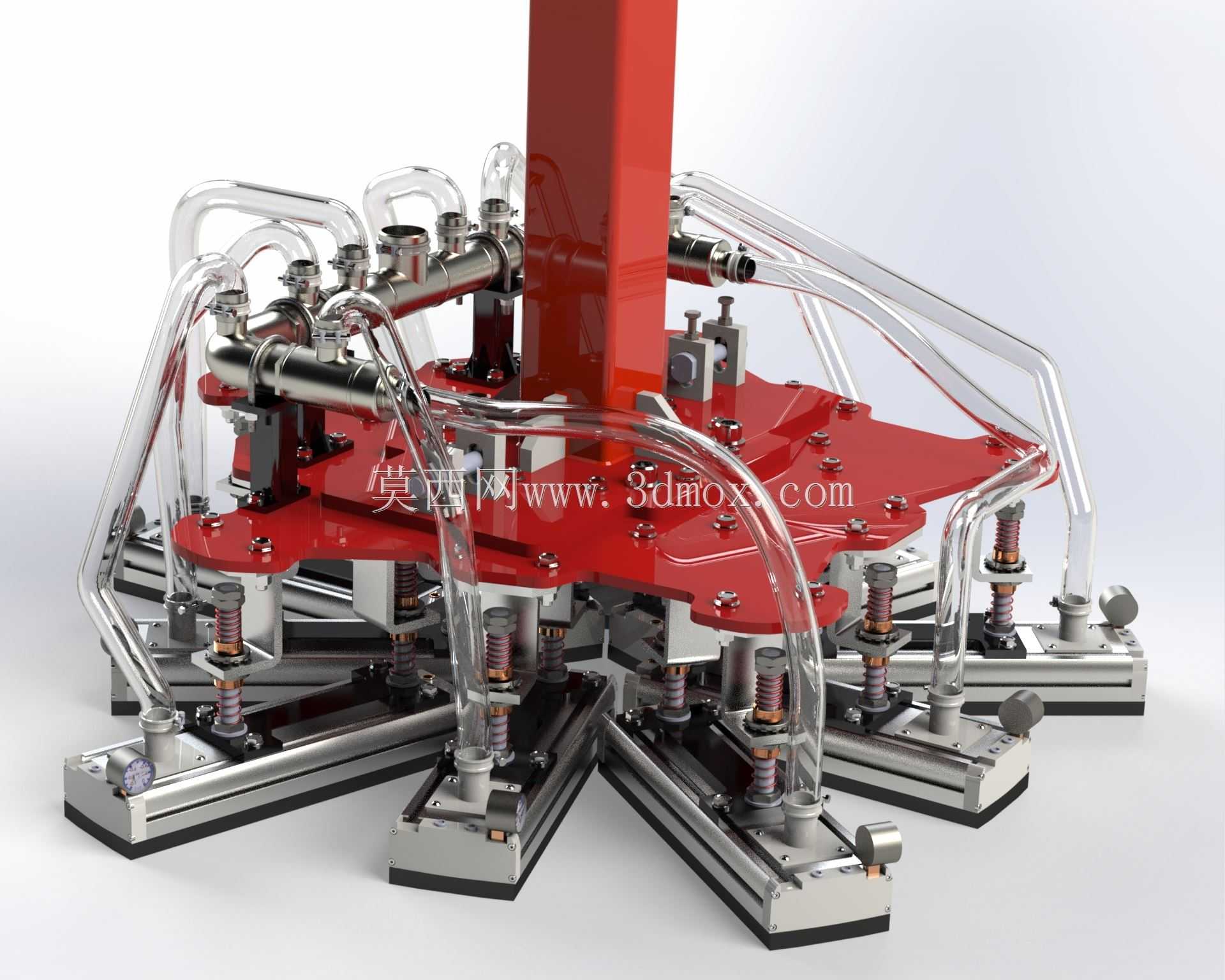

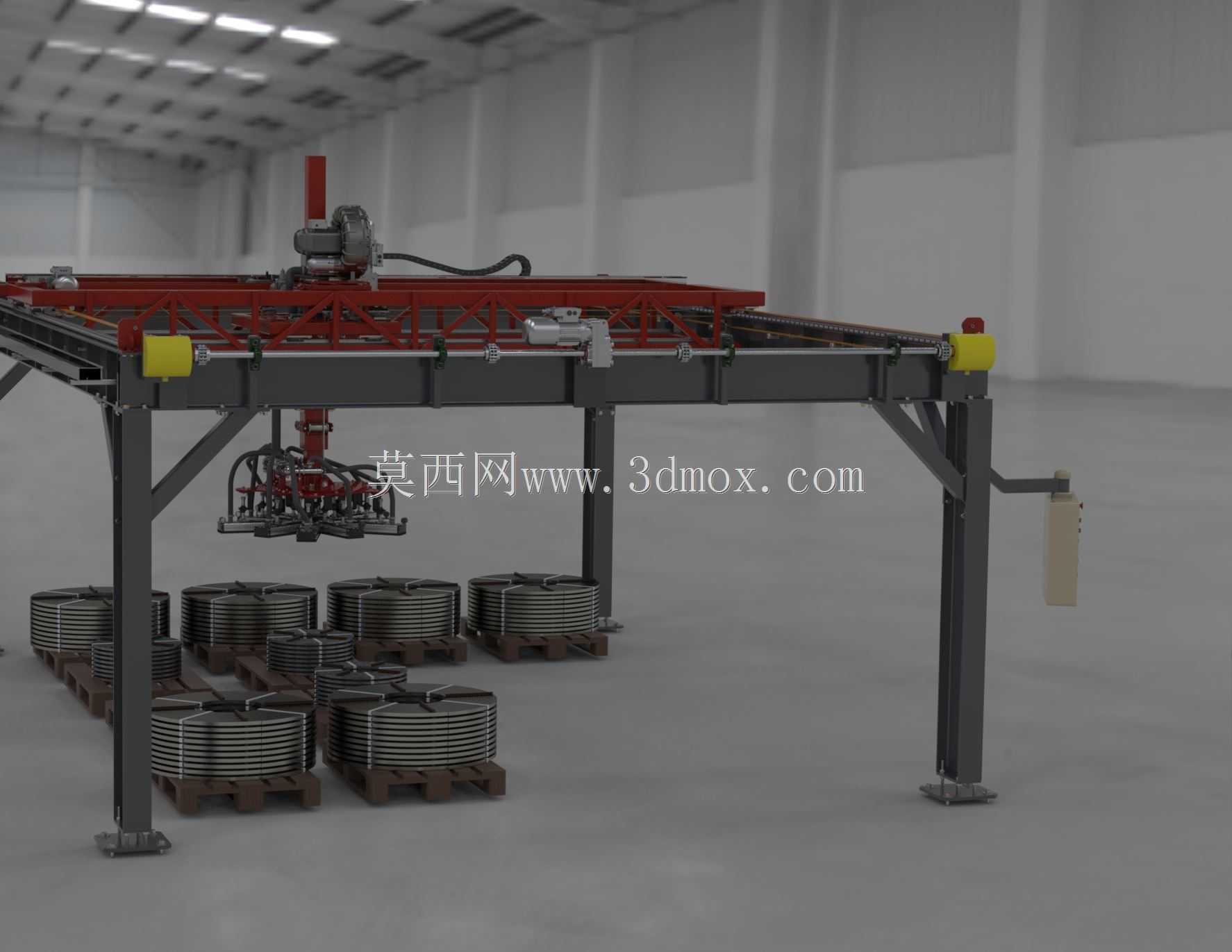

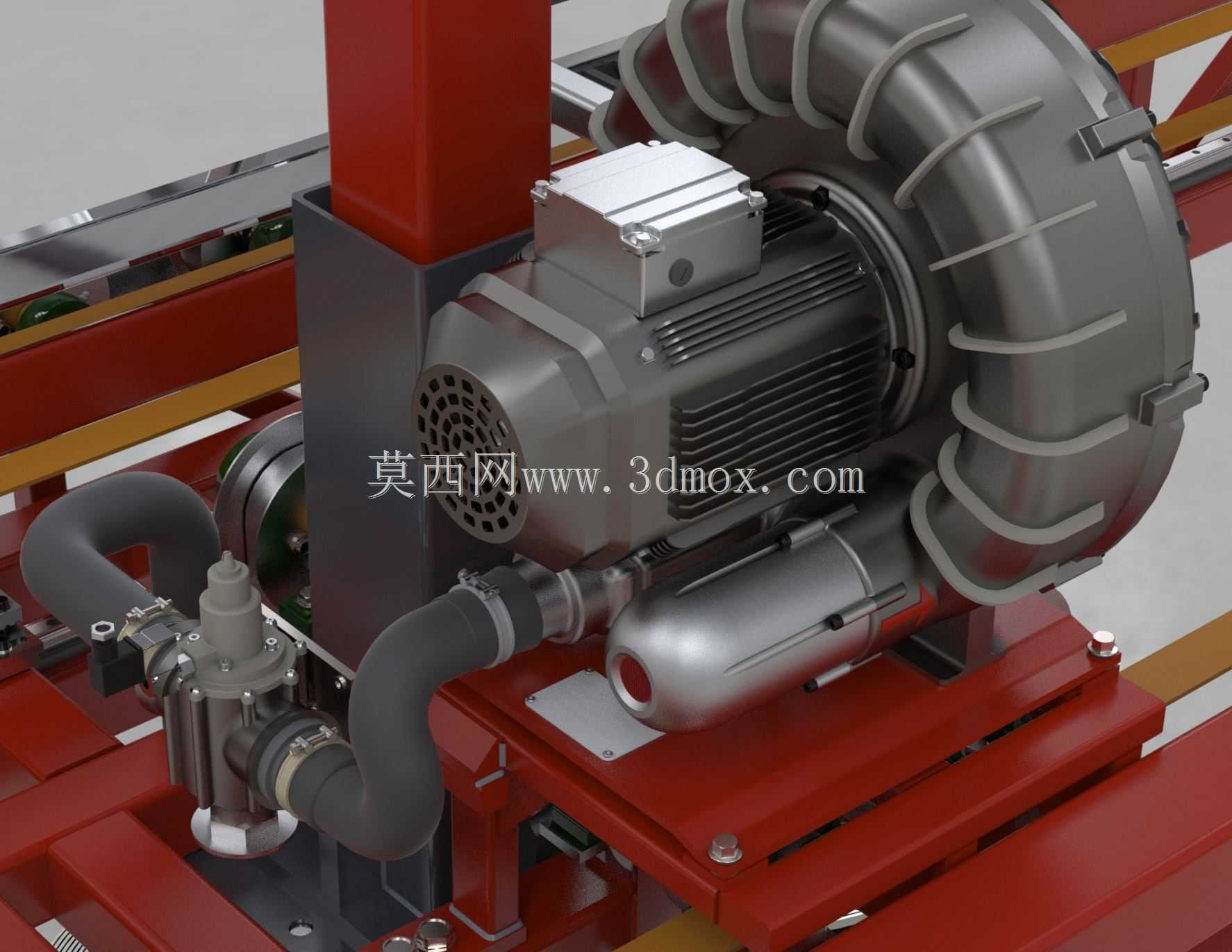

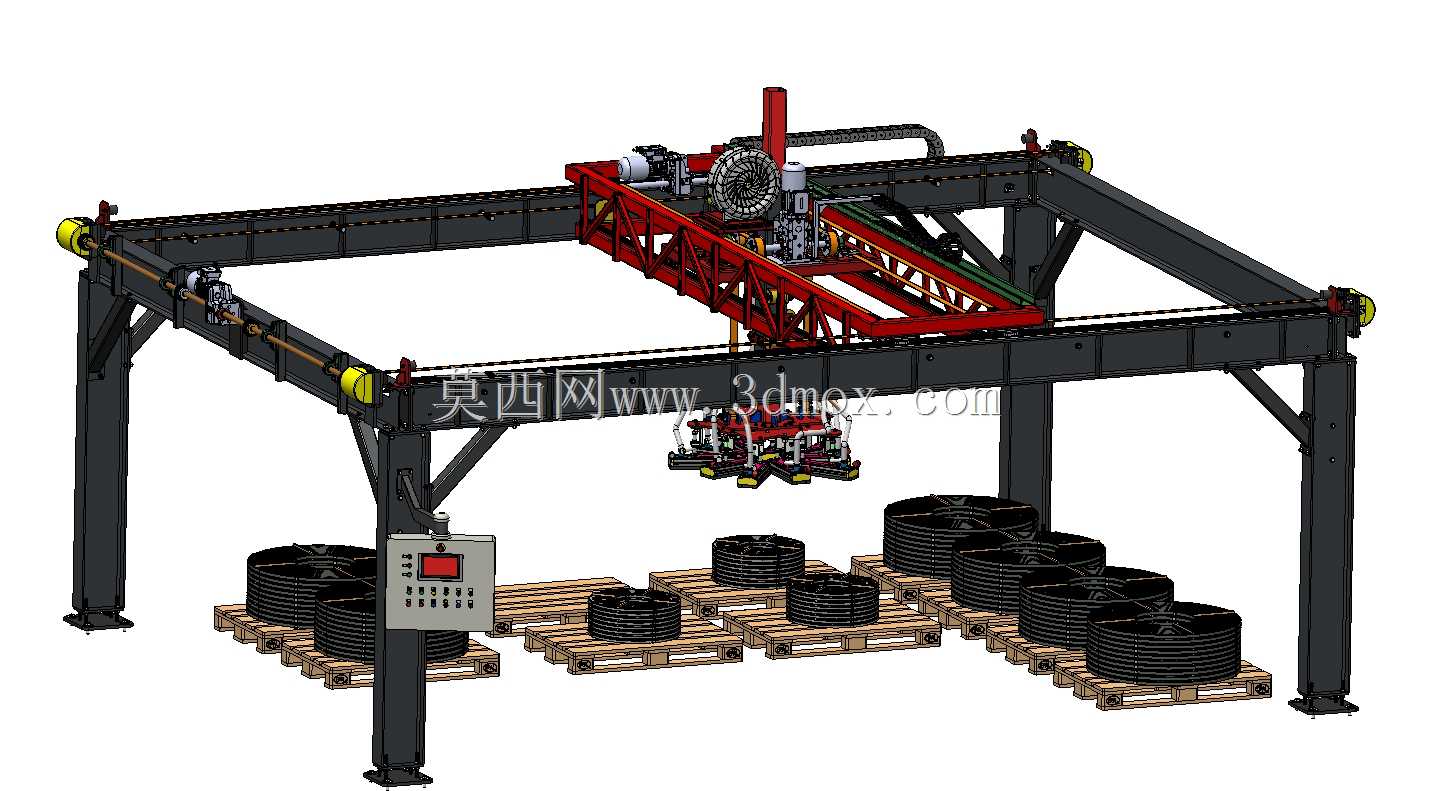

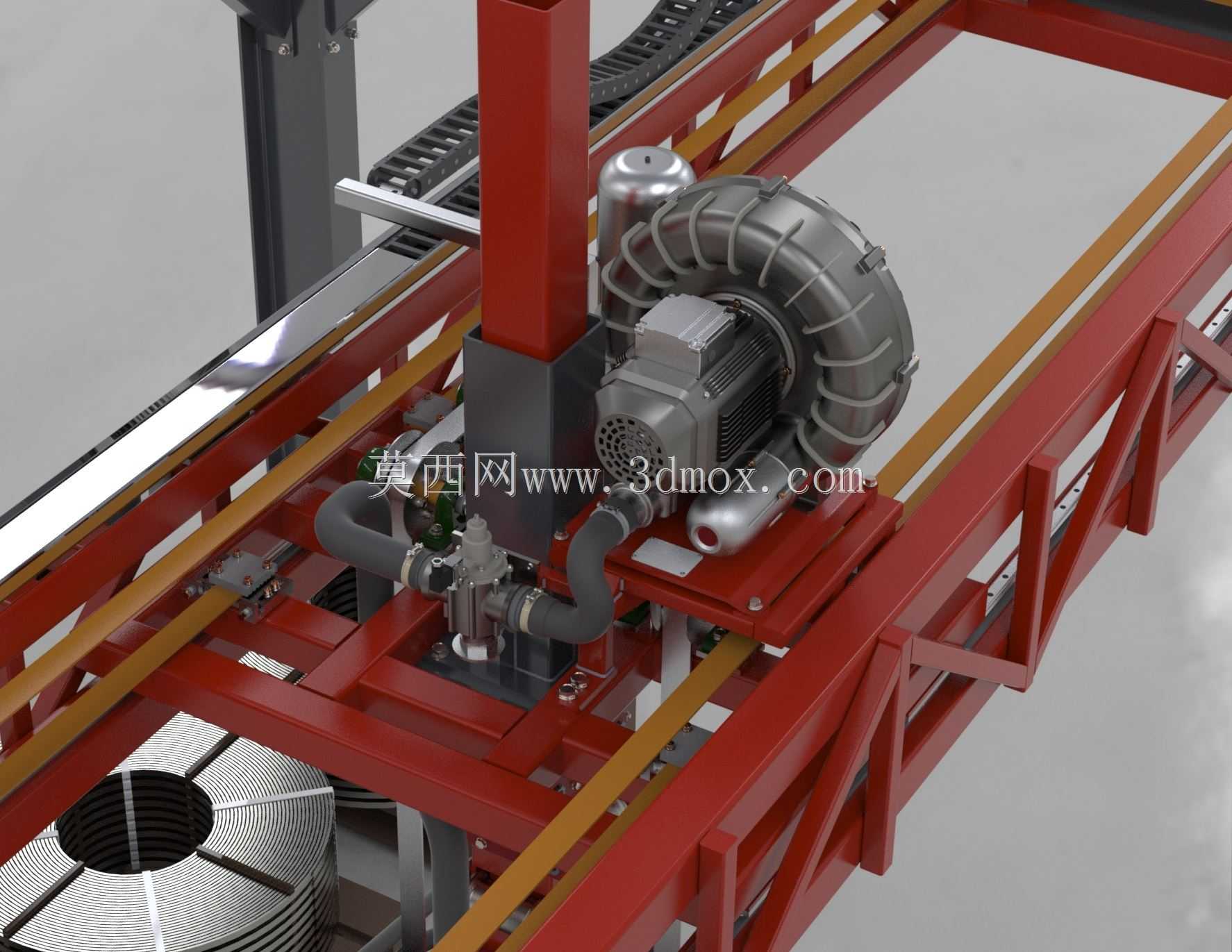

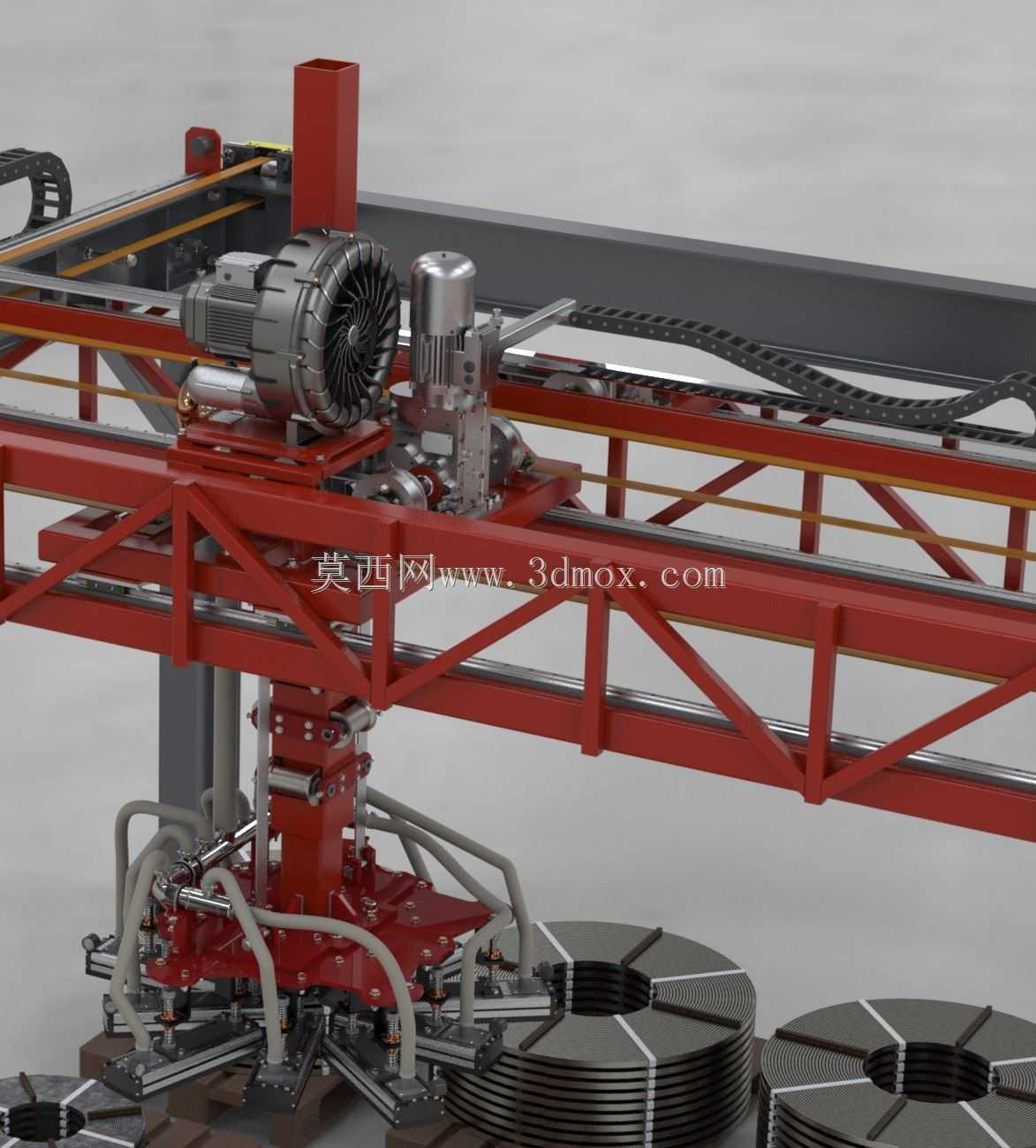

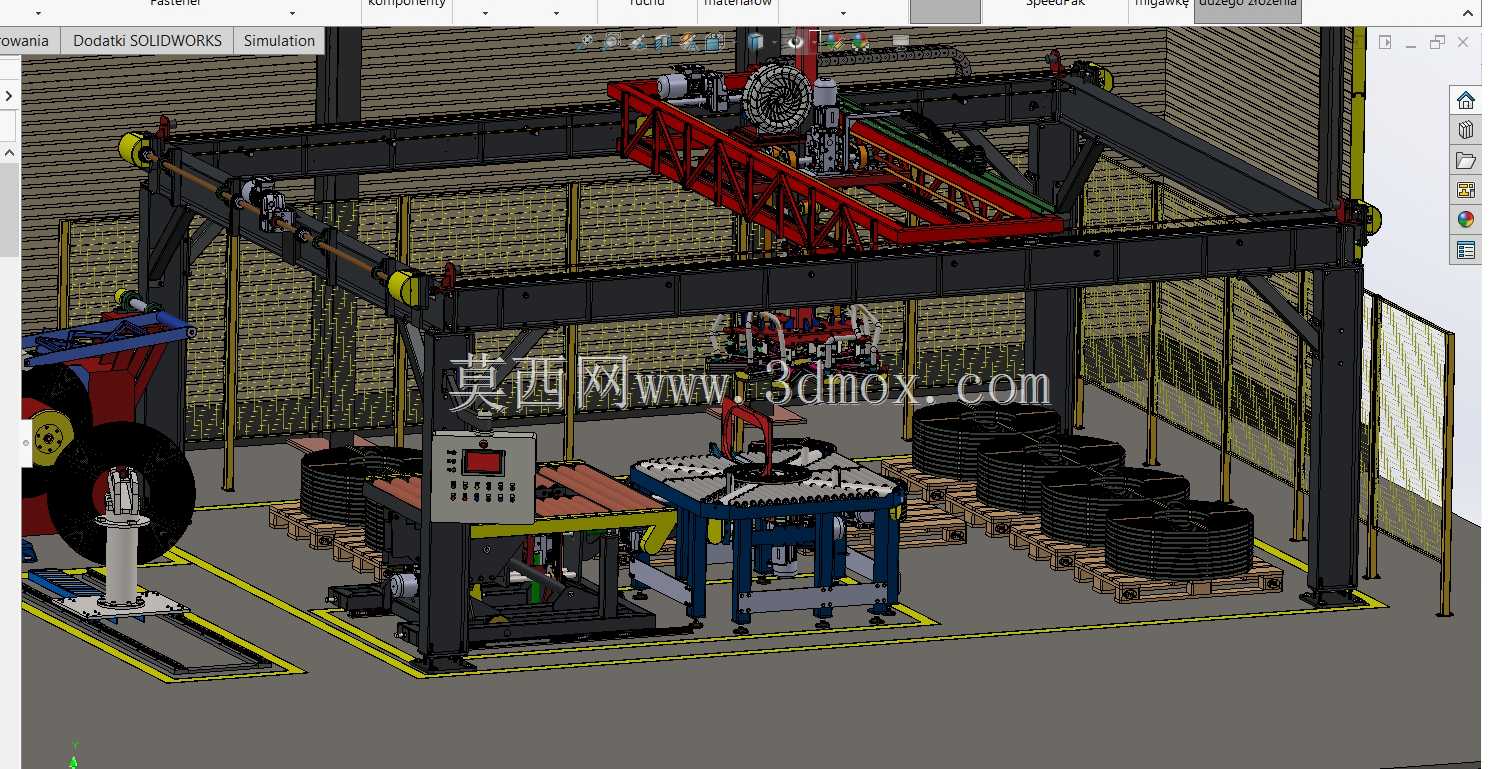

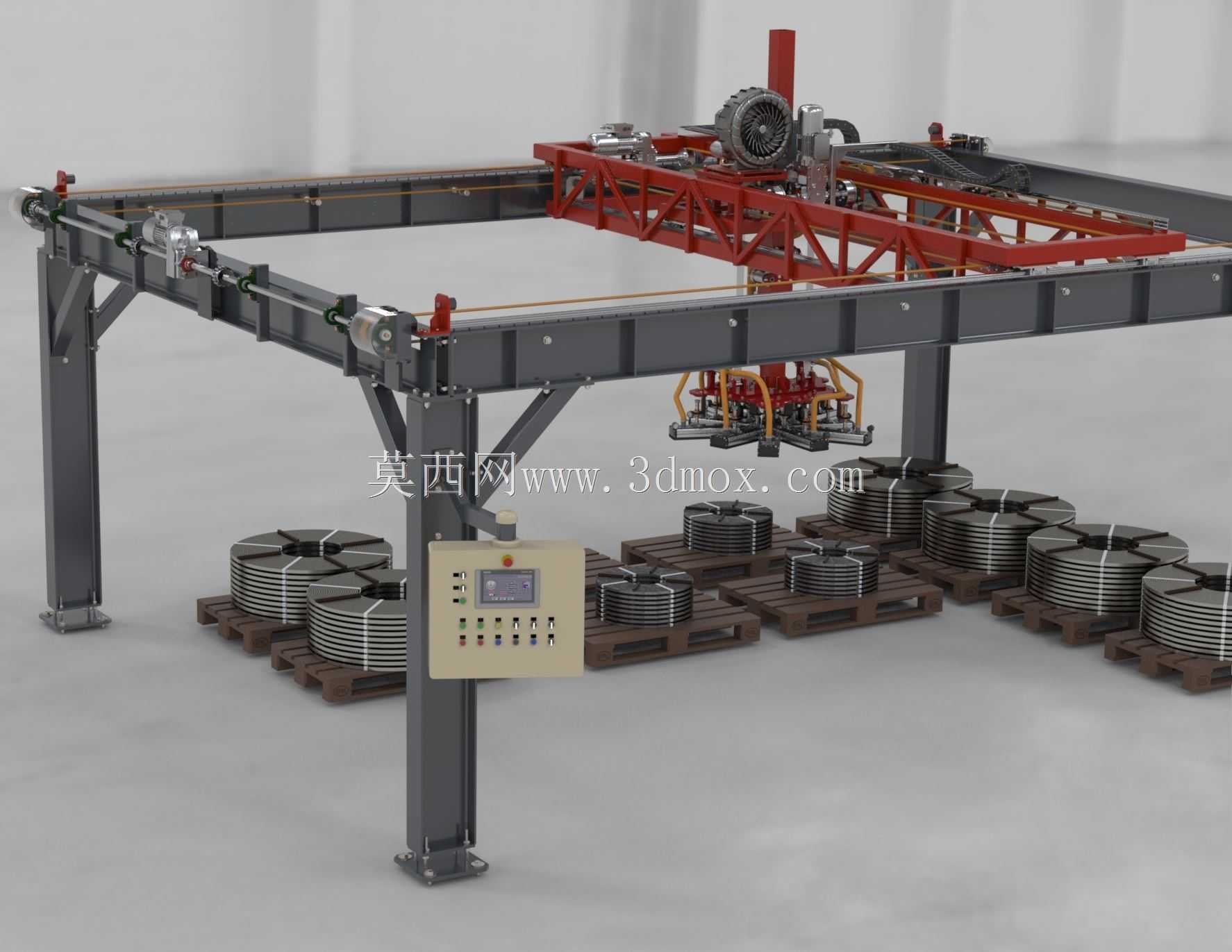

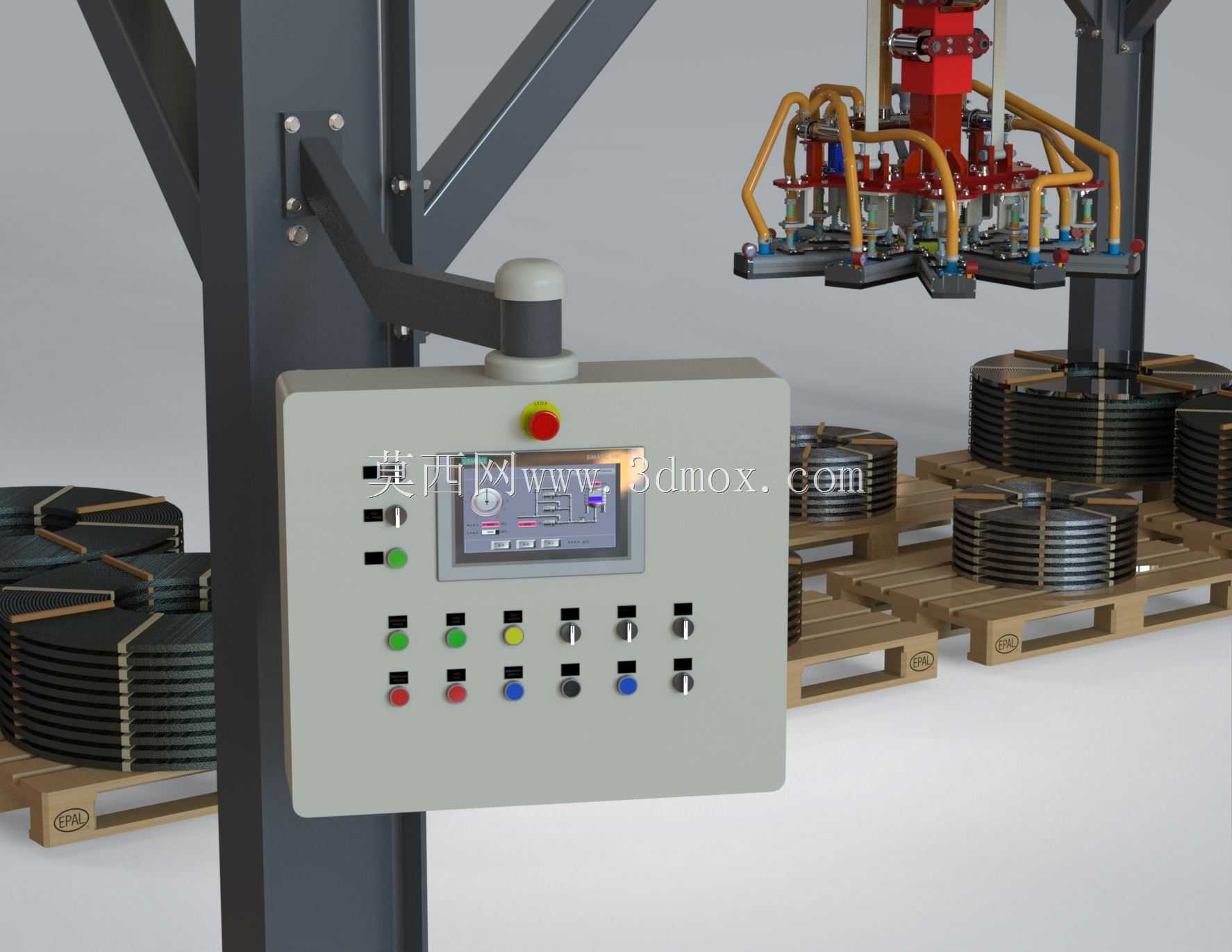

　　就能满足后续走行机构的平稳运行要求，机架底部预留了100mm的高度调节余量，可适配不同车间地面的微小高度差，不需要额外做二次地面找平。设备的走行传动采用齿轮与齿条耦合的驱动结构，配置120规格的伺服电机配套编码器做位置闭环反馈，走行轮采用包胶轴承轮贴合导轨面运行，既可以降低高速走行时的金属摩擦噪音，也能避免启停阶段的刚性冲击，位置反馈的重复定位精度可以控制在±0.5mm以内，完全满足料卷码垛时的对位要求，不会出现料卷放偏超出托盘边界的问题。针对非磁性板卷无法采用电磁吊具的问题，这套设备选用了真空吸附的取料方案，配置4kW功率的真空发生泵，可稳定输出500mbar的真空负压，整套取料端梁上一共布置了10个独立的真空吸盘，在金属卷材加工的下游产线环节，板卷下线后的码垛转运一直是占用人工多、作业风险高的工序段，传统人工配合行车堆垛的模式，不仅单次吊装对位耗时长，还容易因为吊具磕碰造成卷材端面划伤，遇到窄幅薄料卷时，人工对位的偏差还容易引发料卷塌垛，这类问题在加工磁性与非磁性混合材质板卷的车间里尤为突出，这套龙门式堆垛结构就是针对这类产线痛点做的定向设计。整套设备采用高架龙门跨装布局，直接架设在板卷出料工位与成品暂存托盘区的上方，不需要额外占用地面通行空间，机架长度覆盖6500mm作业跨度，宽度方向预留2650mm的走行空间，机架支腿直接通过膨胀螺栓固定在车间硬化地面上，安装时只需要保证两侧导轨的平行度公差控制在1mm/m以内，

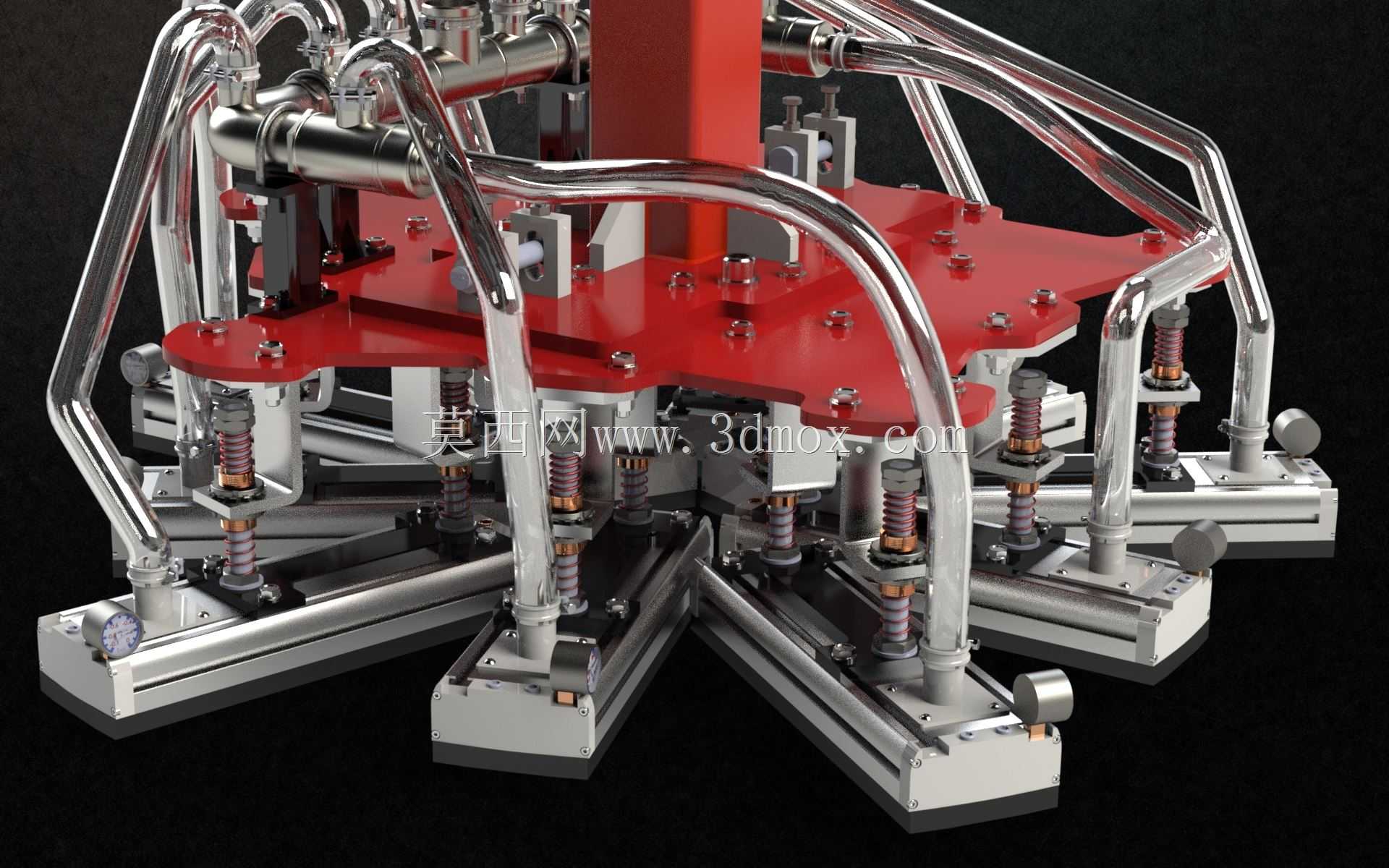

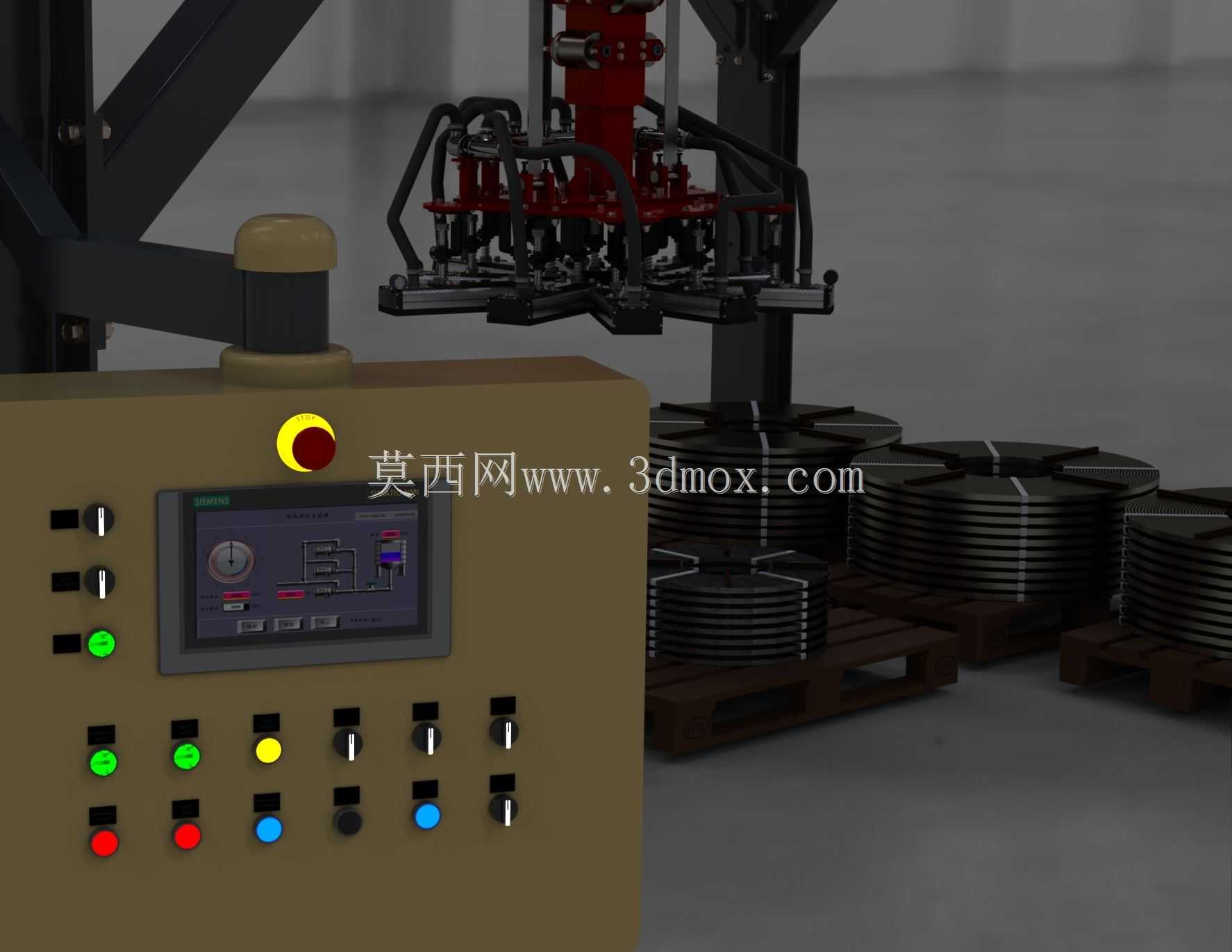

　　单个吸盘的额定起重能力为40公斤，整套端拾器的最大承载重量可以达到380公斤，覆盖了常规冷轧、热轧薄板卷的单卷重量区间。考虑到真空吸附在接触不平整料卷端面时容易出现泄压掉料的问题，设计时在每个吸盘的支路上都加装了独立的真空压力传感器，一旦某个吸盘的负压值低于安全阈值，系统会自动触发相邻吸盘的增压补偿，同时暂停走行动作，避免料卷坠落。在吸附取料的动作逻辑上，设计团队特意增加了吸盘旋转微调结构，当吸盘接触到料卷端面后，会先做小角度的往复旋转，把吸盘与料卷端面之间的残留空气彻底挤出，再触发真空抽取，避免因为残留气隙造成吸附力不足；真空系统的排气端专门配置了空气过滤装置，可将抽取过程中带入的金属粉尘、轧制油雾拦截在滤芯内，

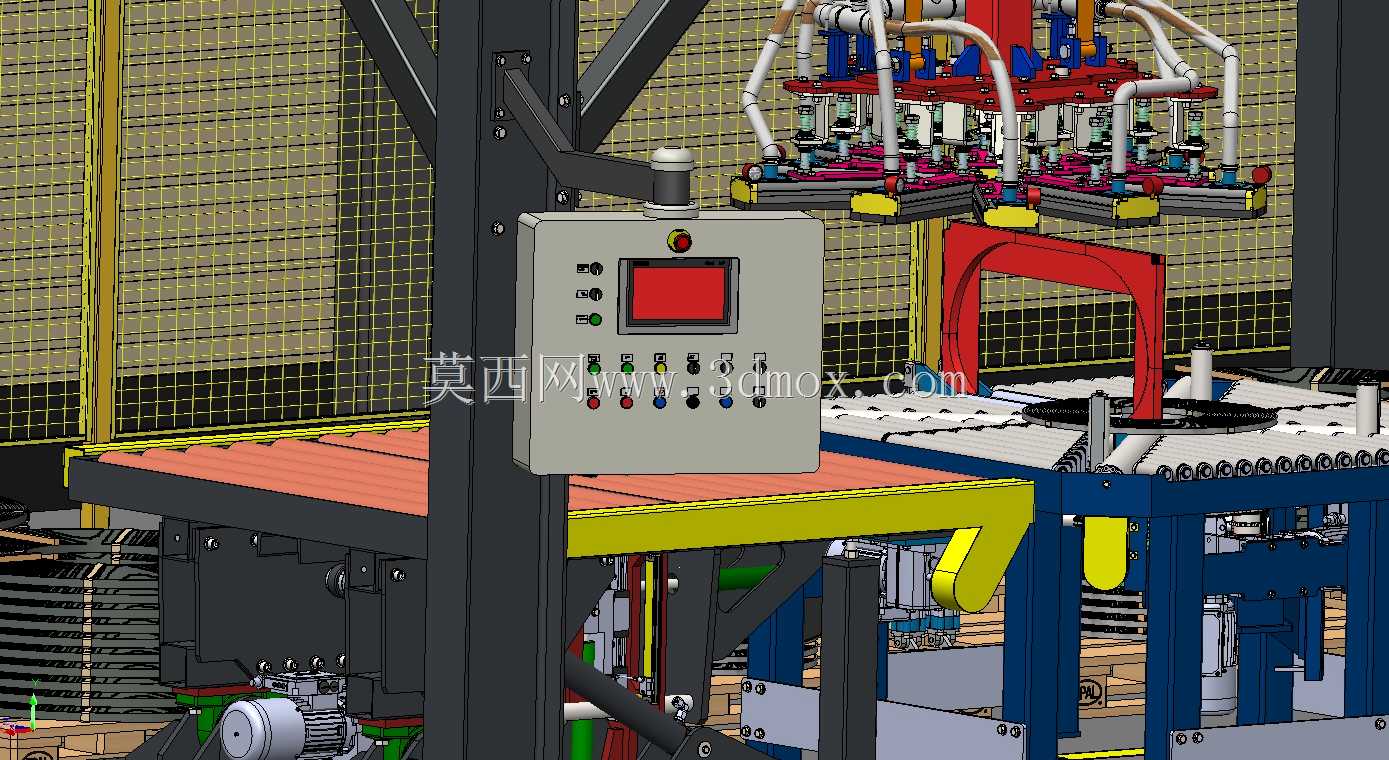

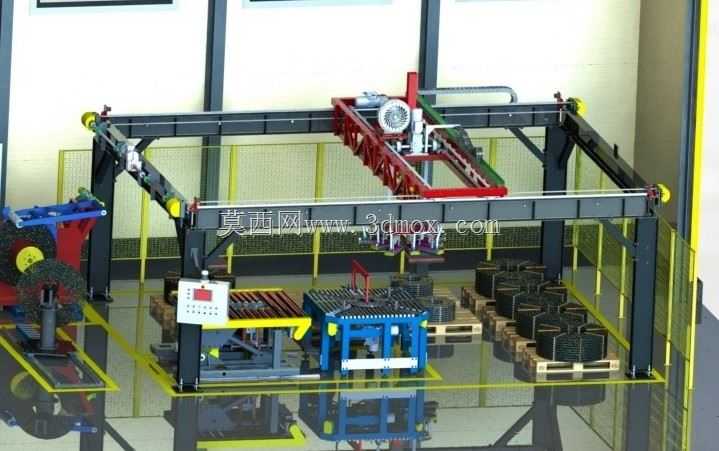

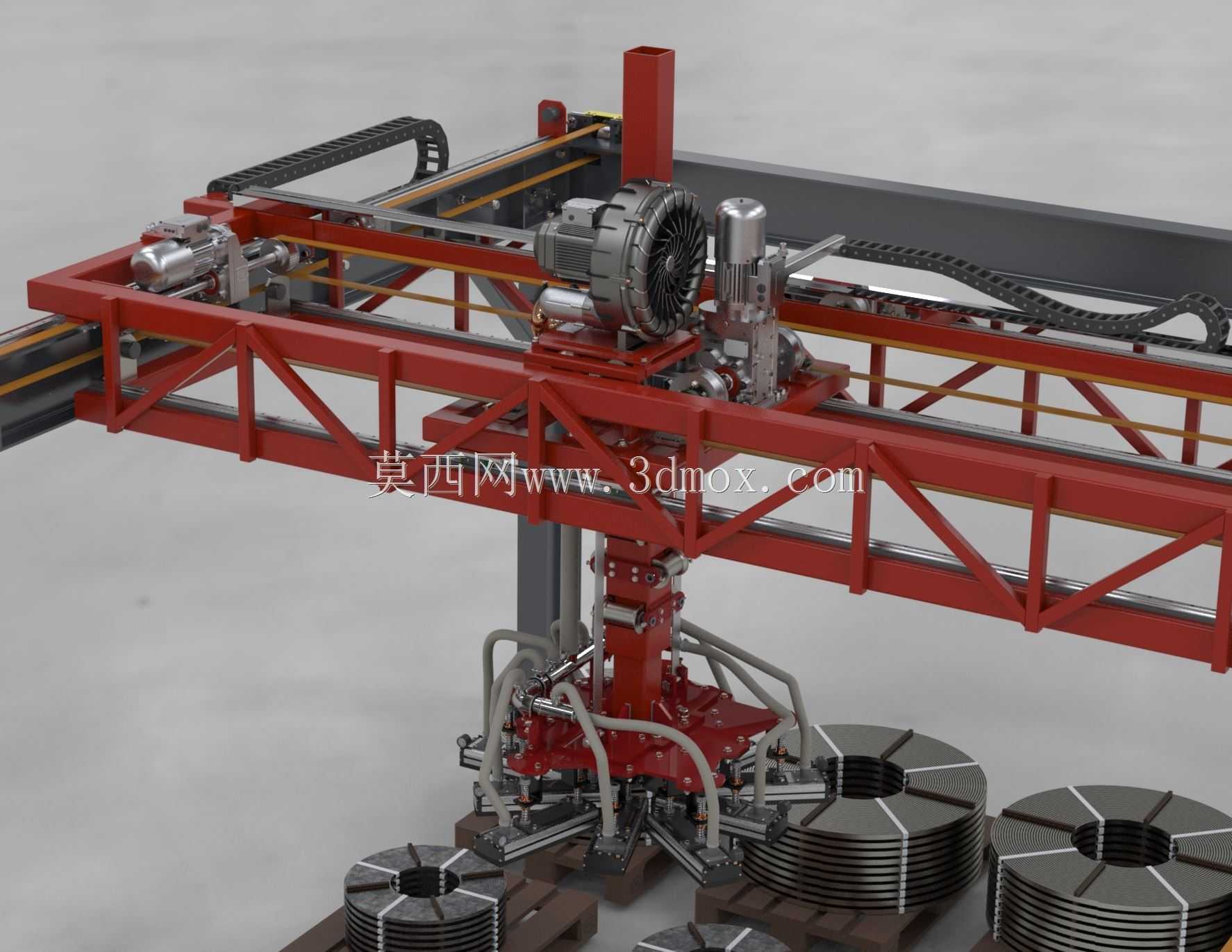

　　避免杂质进入泵体造成磨损，整套真空组件选用了工业级标准件，后期维护更换不需要定制非标配件。端拾器的升降结构采用皮带传动搭配直线导轨做导向，升降行程预留了800mm的余量，可适配不同高度的托盘堆垛需求，最高可以满足4层料卷的码垛高度要求，升降位置同样通过编码器做实时反馈，下降接触料卷时会自动切换为低速扭矩模式，避免下压冲击力造成料卷变形。整套机架的主梁采用矩形钢管焊接成型，焊接后做整体去应力退火处理，再通过龙门铣床加工导轨安装面，保证长期重载运行下不会出现结构变形，主梁上的线缆全部采用坦克链做防护，避免走行过程中线缆出现拉扯磨损。在实际产线适配时，这套设备可以直接对接板卷剪切线的出料信号，当出料工位检测到料卷到位后，

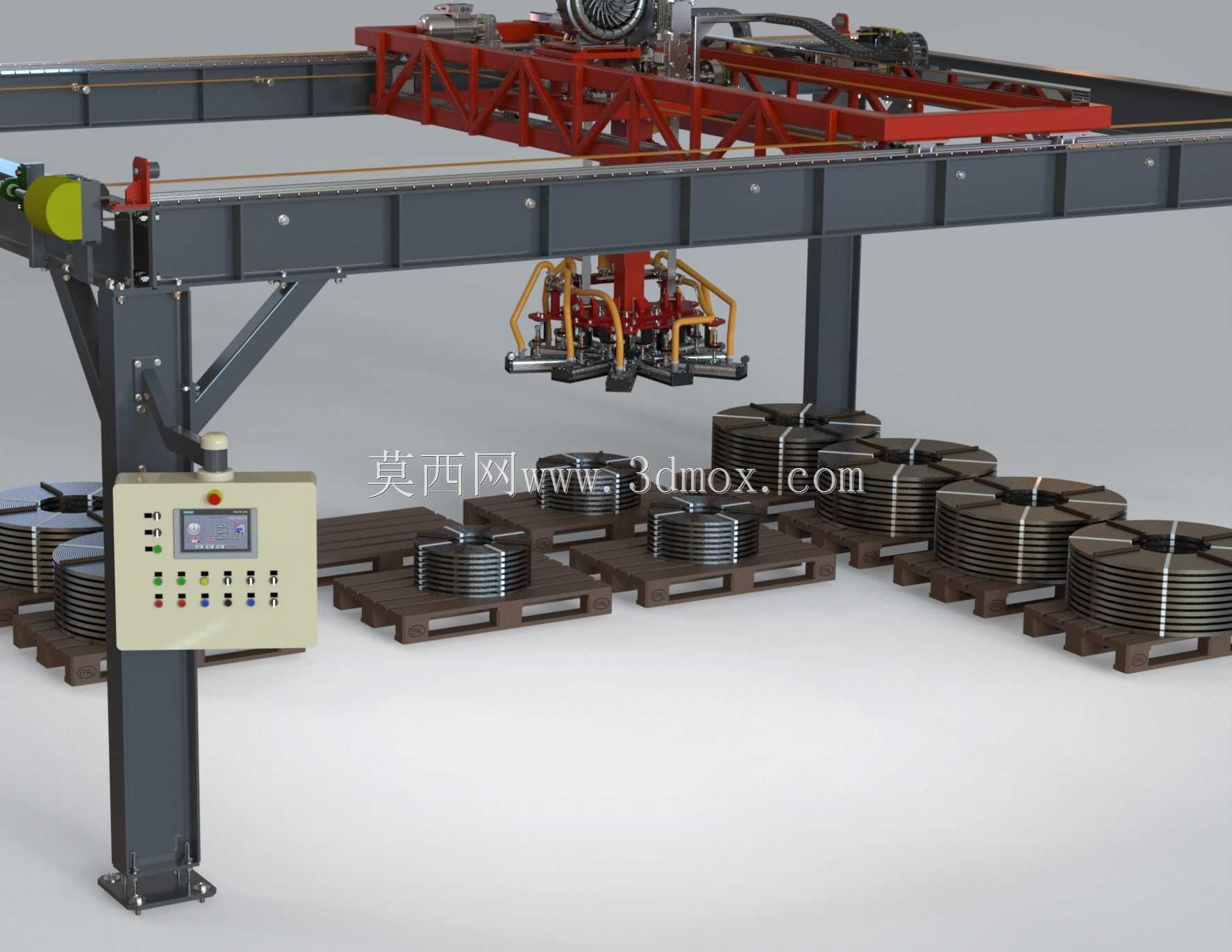

　　系统会自动调度龙门架移动到取料位，完成吸附取料后按照预设的托盘排布位置，依次将料卷码放到对应托盘上，整个过程不需要人工干预，单卷料的取放码垛循环时间可以控制在20秒以内，相比传统人工吊装模式效率提升3倍以上，同时彻底避免了人工近距离作业的安全风险。针对不同规格的料卷，端拾器上的吸盘安装位置可以做横向间距调整，适配从300mm到800mm直径的不同板卷尺寸，调整时只需要松开吸盘支架的锁紧螺栓，滑动到对应刻度位置再锁紧即可，不需要更换整套端拾器，换型时间可以控制在10分钟以内。考虑到车间多尘、多油雾的作业环境，设备的所有电气元件都选用了IP65以上的防护等级，导轨、齿条等传动部件都配置了可伸缩的防尘防护罩，避免金属粉尘落入传动面造成异常磨损，日常维护只需要定期给导轨、齿条加注润滑脂，检查滤芯堵塞情况即可，运维难度较低。
