树莓派Zero2W微型开发板结构设计

　　在嵌入式开发与小型智能设备的结构适配场景中，这类微型单板计算机的三维结构还原，是做设备集成、外壳定制、扩展模块对接时绕不开的基础环节。很多做小型物联网终端、便携检测设备、桌面迷你外设的工程师，在做结构堆叠时最容易踩的坑，就是忽略开发板本体的接口突出量、安装孔位公差，导致打样后的外壳要么接口对位偏移，要么固定柱干涉板上的贴片元件。

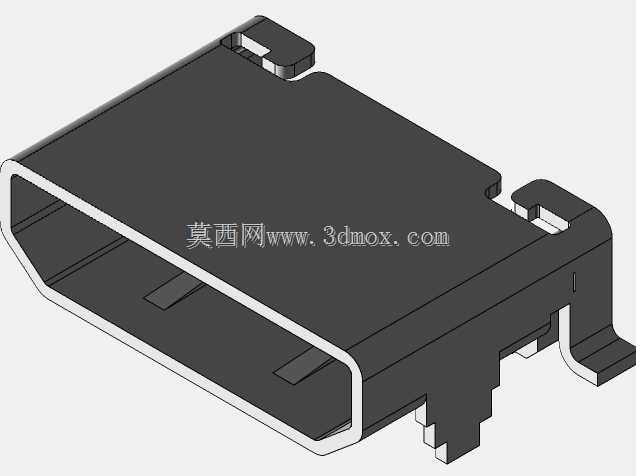

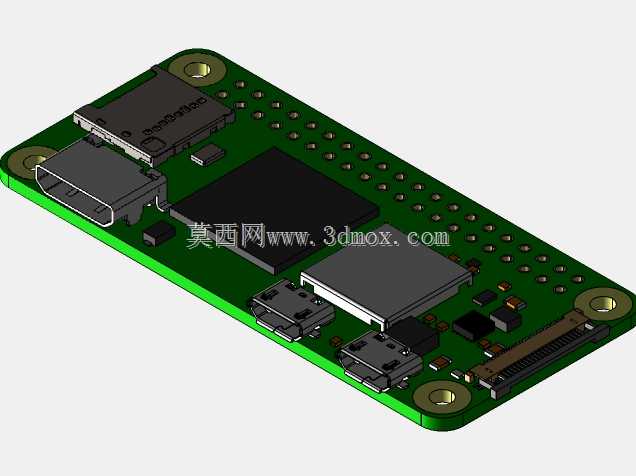

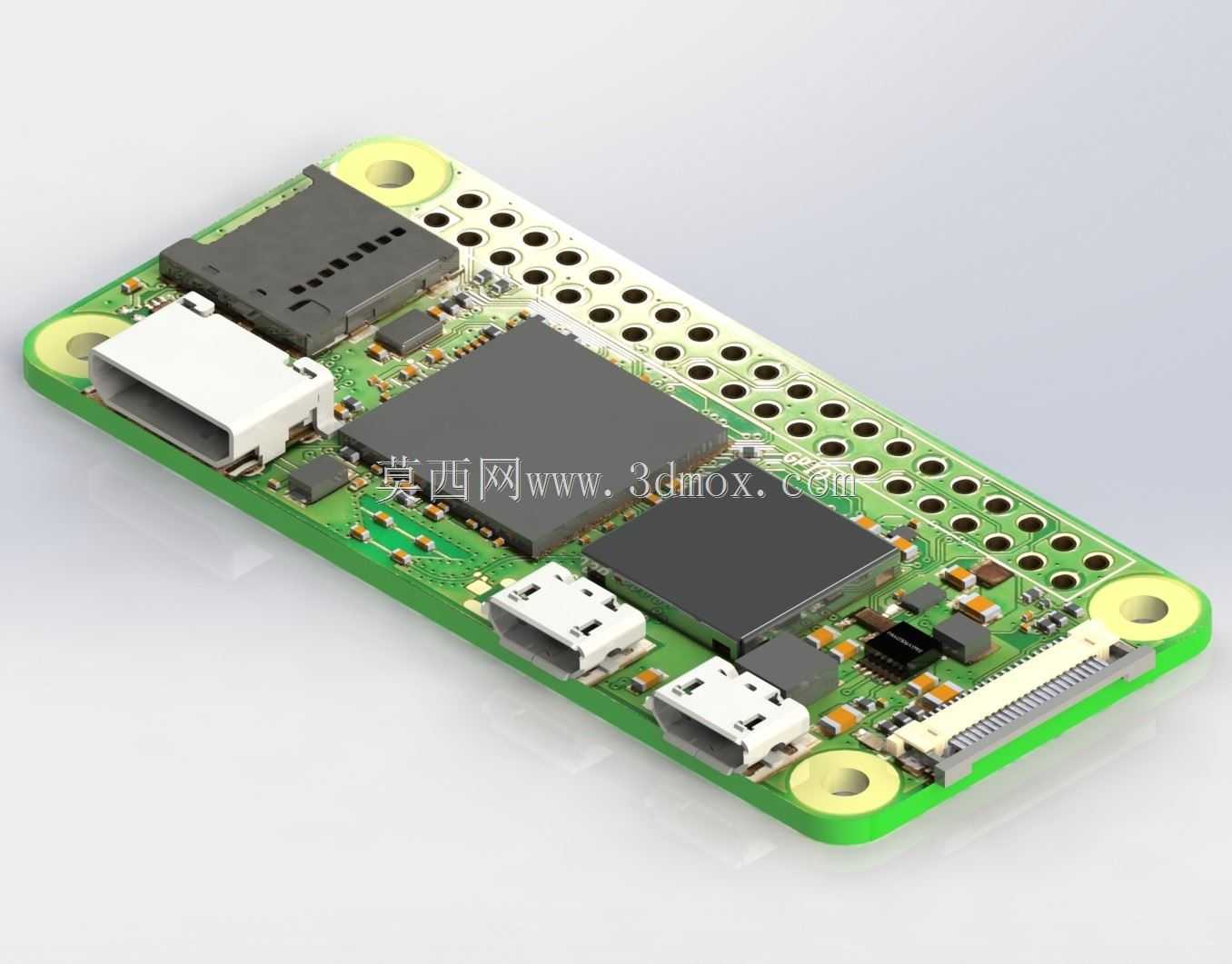

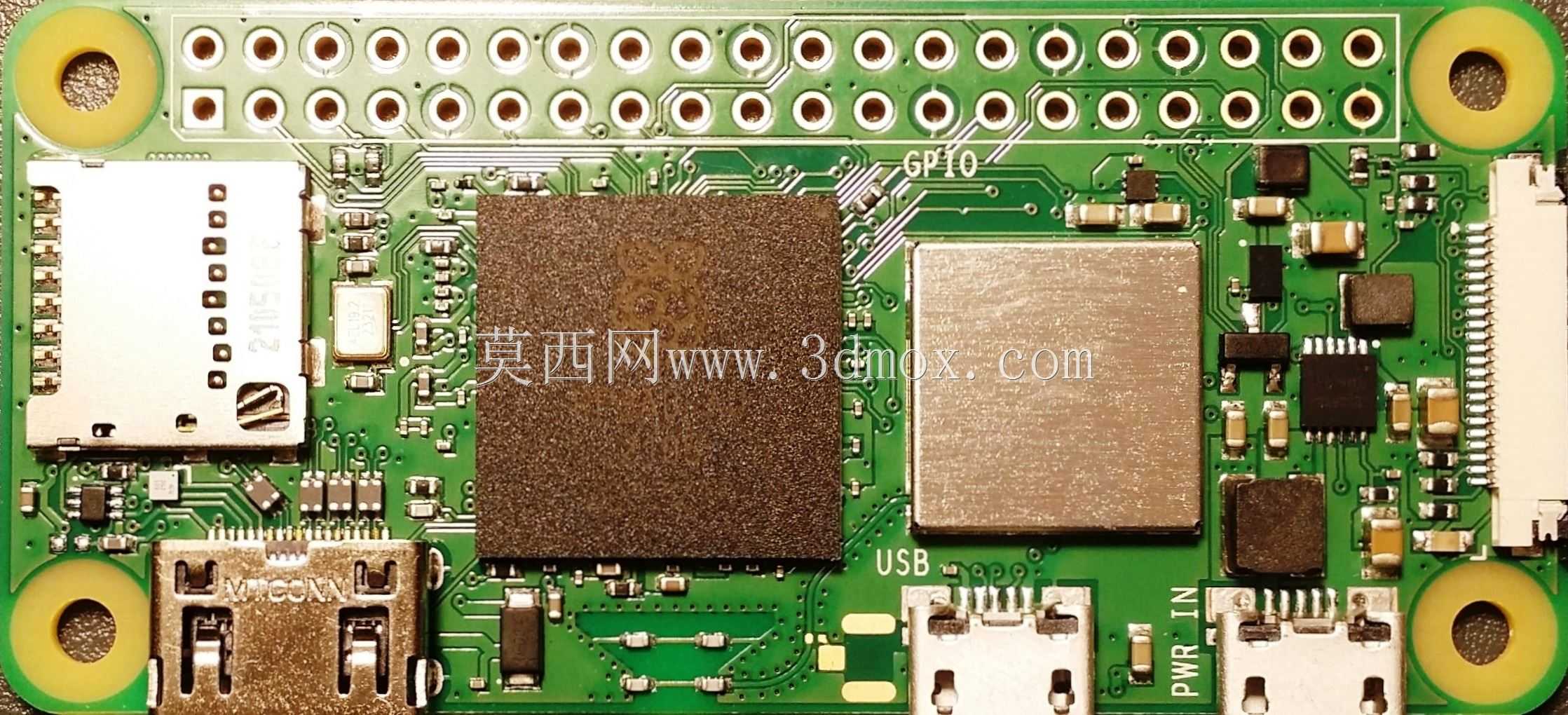

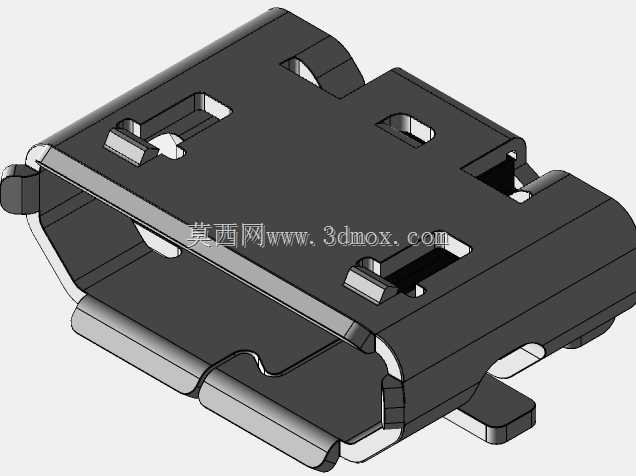

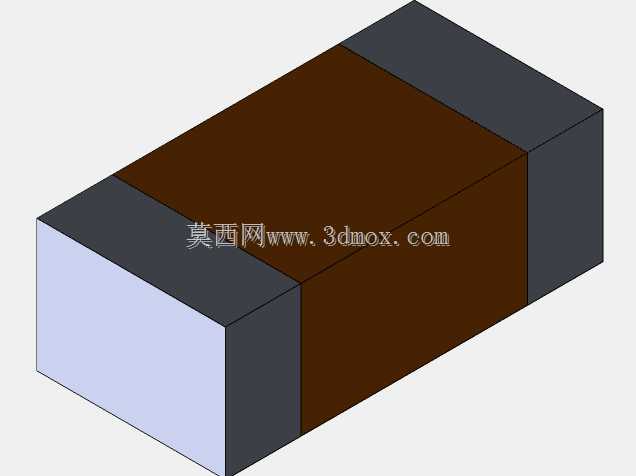

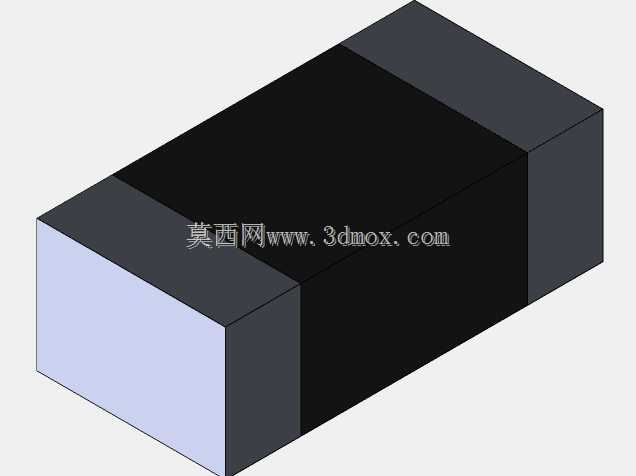

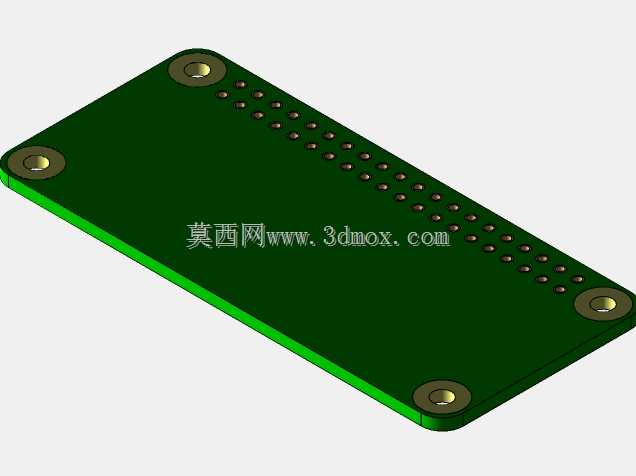

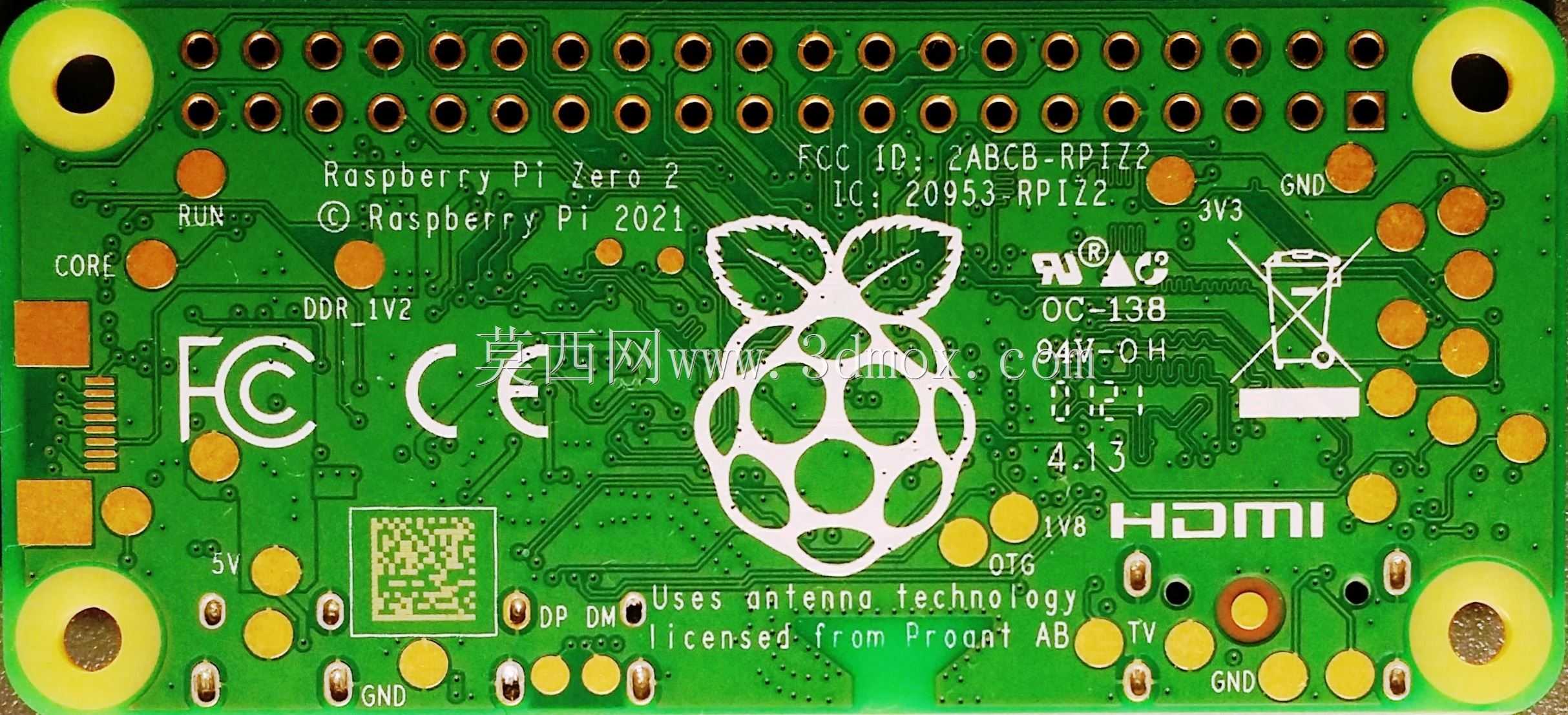

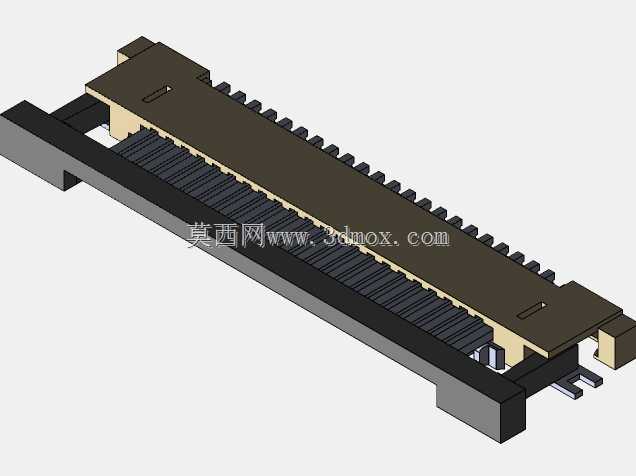

　　这款单板的整体外形走极致紧凑路线，板身采用长条形圆角PCB设计，四个角的安装孔做了金属化沉环处理，孔位的中心距严格匹配常用的迷你外壳固定柱间距，在做安装边界校核时，要注意孔位周边3mm范围内不能布置过高的结构筋位，避免和板边的贴片电容、电阻产生硬干涉。板身的接口布局完全顺着长边排布，一端是微型HDMI接口，接口的金属外壳突出PCB板面的高度要单独做公差预留，很多人建模时只参考PCB板厚，忽略接口金属壳的突出量，最后做外壳开口时要么卡不进去，要么接口插不到位。相邻的USB-C供电与数据复用接口，位置做了偏移避让，两个接口的插拔方向都垂直于PCB板面，做结构设计时要给插头尾部的线缆留出至少10mm的操作空间，不然插上线缆后会和周边的固定结构、扩展模块挤在一起。

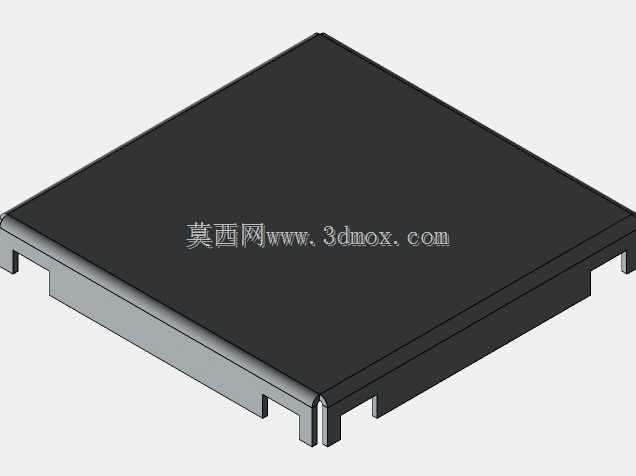

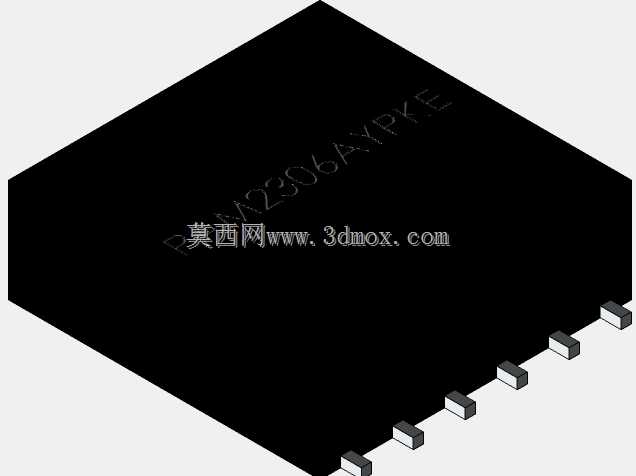

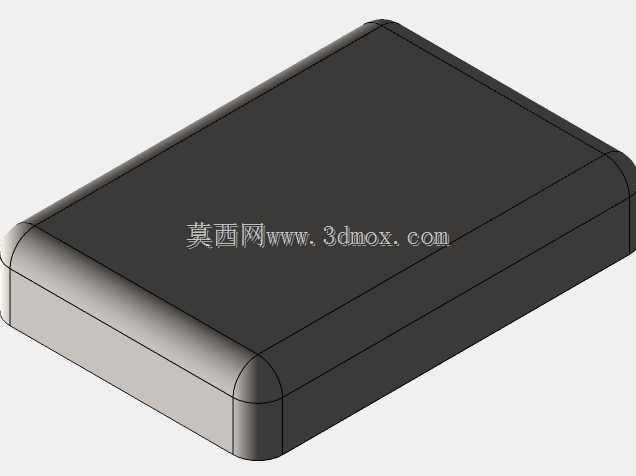

　　板身另一侧的GPIO排针座采用卧贴设计，针脚的排布间距是标准的2.54mm，做扩展板叠层设计时，要注意排针座的塑壳高度，两层板之间的支撑柱高度要比塑壳高出0.5mm以上，避免叠板后压到针脚导致短路。板载的核心处理器、无线模块都做了金属屏蔽罩覆盖，屏蔽罩的顶面是整个板身除接口外的最高平面，做散热片贴合、外壳内壁避让时，要以屏蔽罩顶面作为最高基准面，预留0.2-0.3mm的导热垫压缩空间，不能直接让外壳硬压屏蔽罩，不然长期使用后会导致板身变形、焊点脱焊。

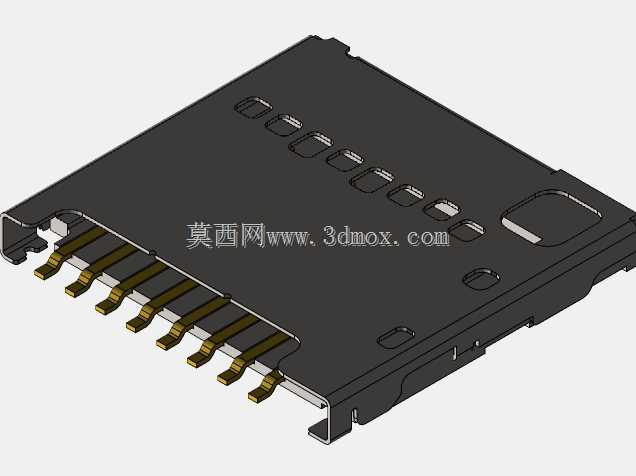

　　存储用的MicroSD卡槽采用弹出式侧插设计，卡槽的开口在板身短边侧，做外壳设计时要给SD卡的插拔留出足够的手指操作空间，不能把卡槽开口做的太窄，不然取卡时没有施力位置，很容易把卡槽撬坏。板上的两个状态指示灯位置在靠近USB接口的板边，做半透明外壳时要对准灯位做导光柱设计，导光柱的端面要和PCB板面留0.1mm的间隙，避免组装时顶偏LED灯珠。

　　从设计思路上看，这款单板的结构完全服务于“极小空间下的完整计算机功能”这个核心目标，所有元件的排布都在压缩冗余空间：电源电路的贴片元件全部布置在板边空隙处，无线天线的净空区做了严格的区域预留，这个区域内不能布置任何金属结构件，不然会大幅削弱WiFi和蓝牙的信号强度，很多人做金属外壳时忽略这个净空要求，最后做出来的设备无线连接距离不到一米，根本没法正常使用。

　　在实际项目应用里，这类微型单板常被集成到手持数据采集终端、小型桌面智能摆件、工业现场的迷你数据网关里，做结构集成时，除了板身本身的尺寸，还要考虑外接线缆的弯折半径、发热元件的散热通道：核心处理器满负载运行时的温升不低，如果是密闭外壳，要在屏蔽罩对应的外壳位置做散热格栅或者导热金属嵌件，不能完全靠PCB本身自然散热，不然高温会导致处理器降频，影响设备运行稳定性。安装固定时优先用四个角的安装孔配合铜柱固定，不要用双面胶直接粘在壳体内，不然后期维修拆卸时很容易把板上的贴片元件扯掉，铜柱的高度建议选3mm以上的规格，让PCB背面和壳体底面留出空隙，既可以避免背面焊点和壳体摩擦短路，也能形成空气对流通道辅助散热。

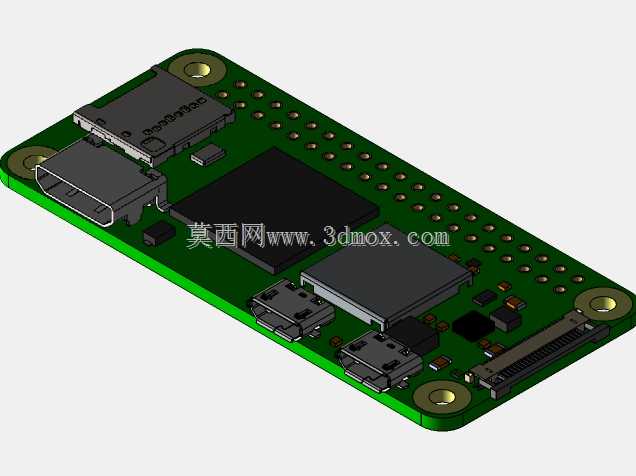

　　做这类电路板的三维建模时，最容易忽略的细节是板边的工艺倒角、接口的插拔导向斜角，还有各个元件的实际高度差，很多网上的模型只做了PCB的外形方块，没有还原接口、屏蔽罩、排针的实际结构，拿到手根本没法用来做结构适配，最后还是要自己重新测绘校准。一个能直接用于生产对接的模型，必须把每个接口的插拔行程、元件的最大高度、安装孔的公差范围都准确还原，才能让后续的外壳设计、模块集成少走弯路，减少打样返工的次数。
