低成本桌面级CNC板材切割雕刻设备

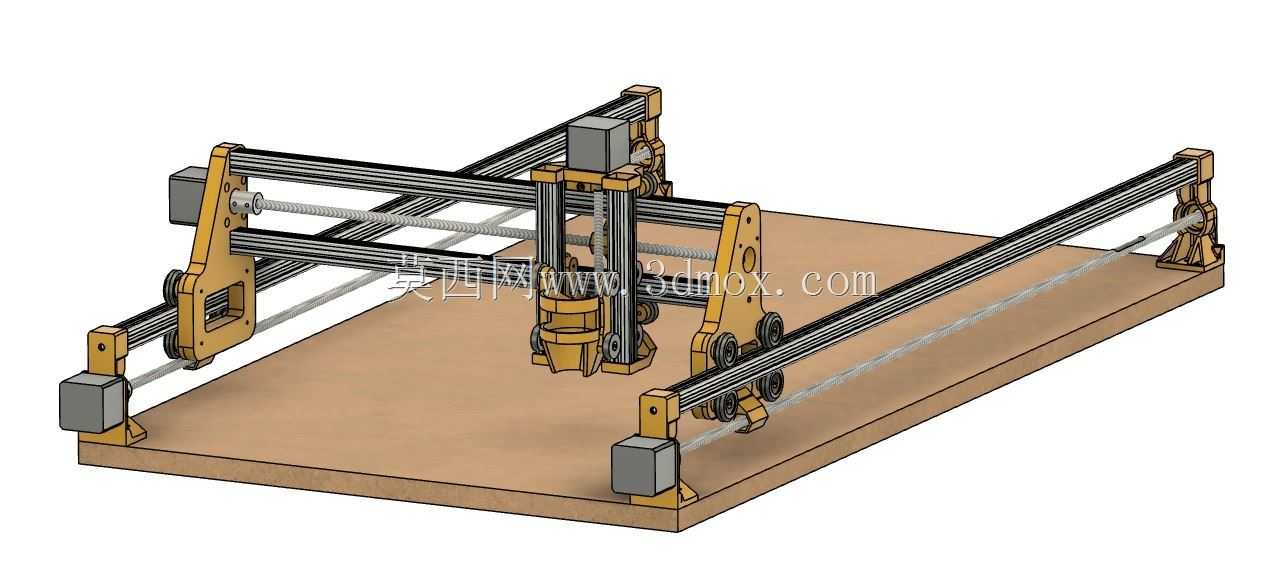

　　这款桌面级数控加工设备主要面向小型加工场景，可完成胶合板等非金属板材的切割、浮雕雕刻、轮廓铣削作业，适配个人DIY工坊、小型广告制作门店、教学实训场景的轻量加工需求，无需大型工业机床的占地空间与配套基建，普通工作台面即可完成部署。设备整体采用龙门式运动架构，X轴方向采用双导轨平行布置配合同步传动结构，保证长行程运动下的横梁稳定性，避免单侧驱动带来的偏摆误差，Y轴导轨沿工作台长边方向铺设，有效加工幅面可覆盖常规标准尺寸的胶合板来料，无需提前对板材进行分切预处理，Z轴搭载加工主轴安装座，可适配常规手持旋转打磨、雕刻类工具头，满足不同加工工序的装夹需求。传动系统选用NEMA17规格步进器作为动力输出元件，搭配丝杠传动副实现各轴的精准进给，

　　运动分辨率可满足薄板材切割的走刀精度要求，避免出现切缝过宽、轮廓走形的问题。设备的结构支撑件大量采用3D打印成型工艺制作，在保证结构强度满足轻载加工需求的前提下，大幅降低了整机的制作成本与加工门槛，用户可自行打印替换易损结构件，无需定制专用金属加工配件。安装部署时需注意预留各轴运动的安全边界，X轴横梁运动至Y轴两端极限位置时需预留足够的避让空间，避免与周边放置的工具、物料发生碰撞，Z轴向下运动的极限行程需匹配加工板材的厚度，提前设置好软限位防止刀尖戳伤工作台面。设备的电控元件可沿导轨侧边的型材槽位布置，走线沿结构件边缘固定，避免运动过程中线缆与传动部件发生干涉，工作台面采用高密度密度板作为承托基材，可在加工过程中对刀尖形成缓冲保护，同时方便更换磨损的台面表层。实际加工过程中，可根据板材材质调整进给速度与主轴转速，切割胶合板时可采用分层铣削的走刀策略，降低单次切削阻力，减少步进器丢步的概率，保证加工轮廓的尺寸精度。
