通用原子MQ-1捕食者察打一体无人机结构

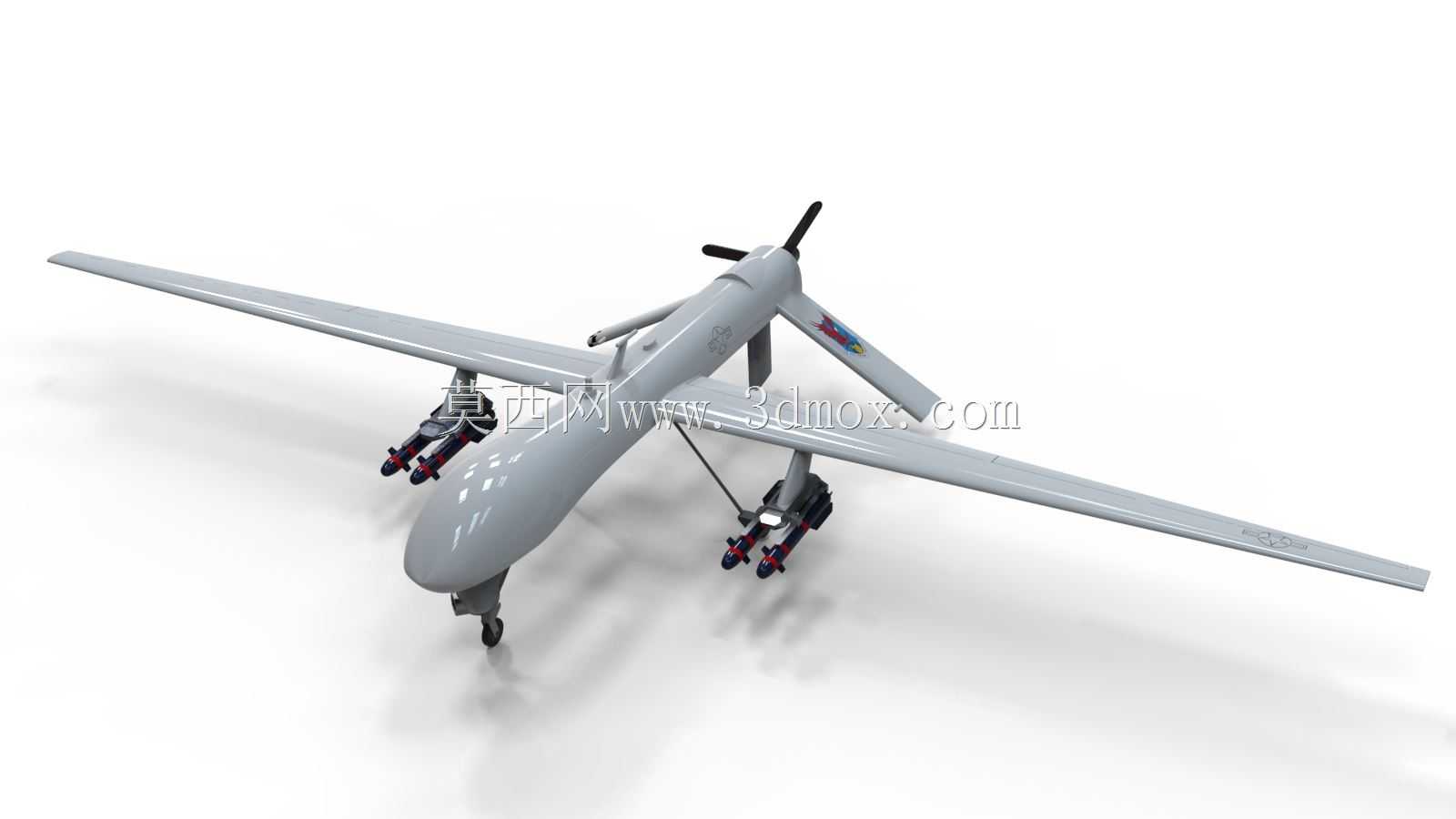

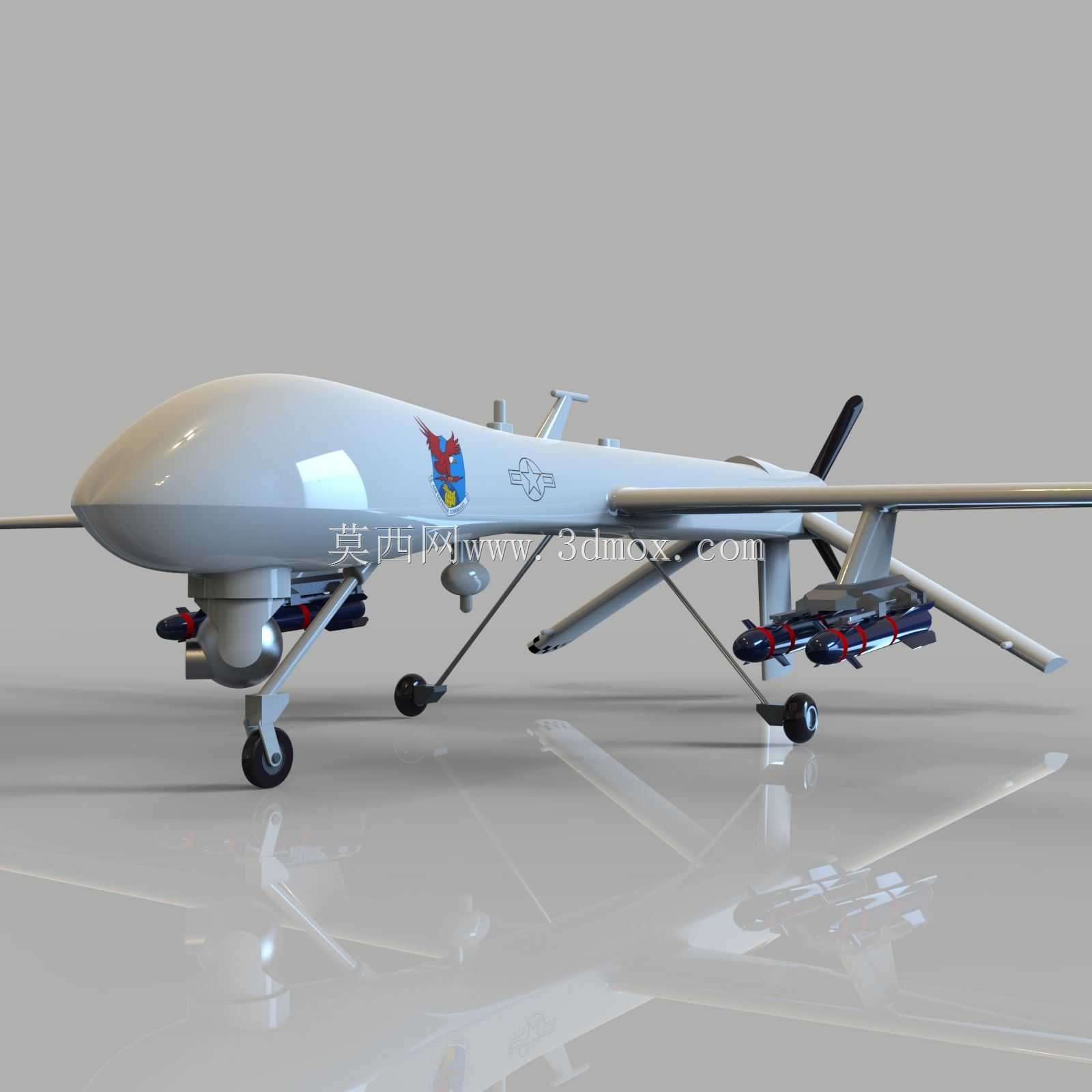

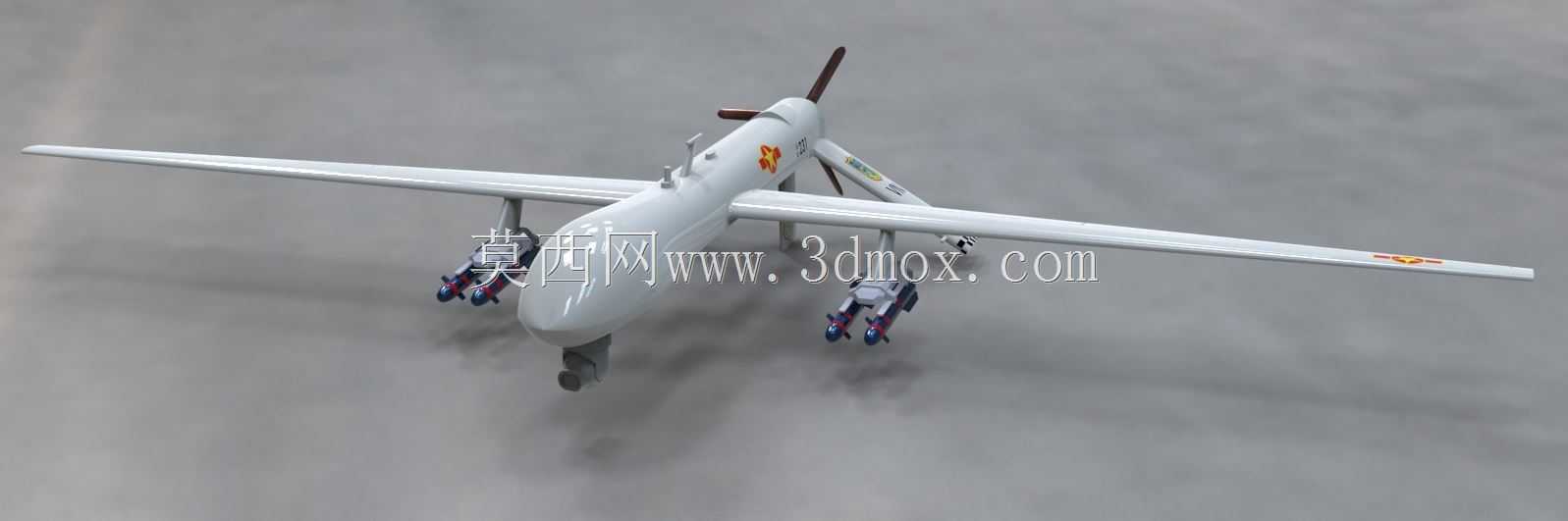

　　该模型还原的MQ-1捕食者无人机，属于中低空长航时遥控飞行器平台，最初的设计定位是承担前线战术侦察任务，后续经过多轮迭代升级，才拓展出精确打击能力，成为察打一体装备的早期典型代表。从实际应用场景来看，这类装备主要部署在前线野战机场或者简易起降点，不需要长距离高标准跑道支持，可执行边境巡逻、战场态势侦察、时敏目标精确打击、毁伤效果评估等任务，能够在目标区域上空长时间停留，持续回传光电、红外侦察数据，为指挥端提供实时战场信息，也可挂载小型精确制导武器，对发现的高价值轻装甲目标、人员集结点实施快速打击，避免调用大型空中装备带来的调度成本与暴露风险。

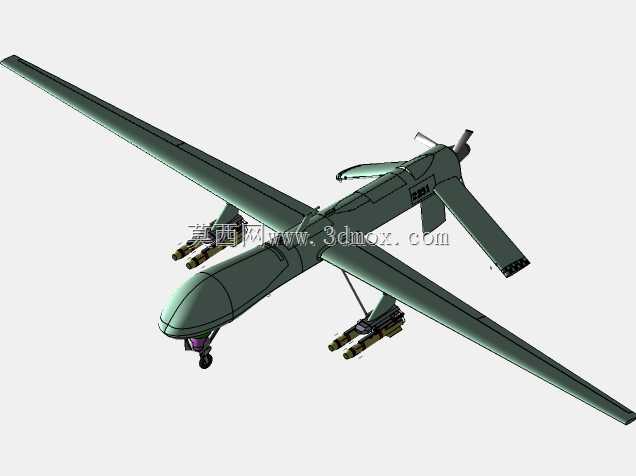

　　从功能特性层面拆解，整机采用大展弦比平直下单翼布局，这种气动设计的核心考量是降低巡航阶段的诱导阻力，适配低速长航时的飞行需求，能够在较低的发动机功率输出下维持稳定巡航，最大化留空时间。尾部推进式螺旋桨布局，将动力单元布置在机身尾部，一方面可以避免螺旋桨气流干扰机头位置的光电侦察设备工作，另一方面也能降低机身前部的雷达反射特征，同时给机头位置腾出充足的设备安装空间，用来布置多通道光电转塔、卫星通信天线等核心任务载荷。机身中段设置有可收放式前三点起落架，前起落架为单轮结构，主起落架采用摇臂式减震设计，能够适配简易跑道的不平整路面，降低起降阶段的冲击载荷对机身结构、机载精密设备的影响；起落架收放机构做了轻量化设计，收放后完全收纳于机身内部的舱段，不会额外增加飞行阶段的气动阻力。

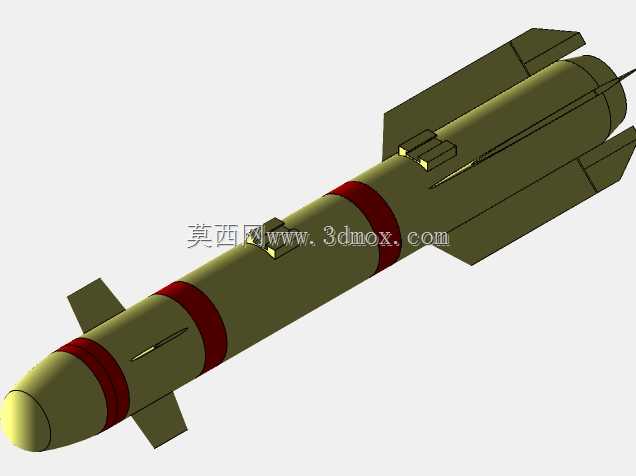

　　机翼下方设置有多个武器挂点，可挂载小型空地导弹、精确制导炸弹等载荷，挂点位置经过结构加强，能够承受武器发射时的后坐力与飞行过程中的气动载荷，挂架与机翼的连接接口采用标准化设计，可根据不同任务需求快速更换载荷类型，兼顾侦察与打击的任务切换需求。机头下方的球形光电转塔集成了可见光摄像、红外热成像、激光测距/照射多个功能模块，转塔采用多自由度伺服机构，可实现360度方位覆盖与大角度俯仰调节，能够在飞行过程中持续锁定地面移动目标，为武器投放提供目标指引。

　　从设计思路来看，整机结构大量采用复合材料夹层结构，在保证结构强度的前提下尽可能降低机身自重，提升有效载荷占比与航程表现；机身内部按照功能划分成多个舱段，从前到后依次为航电设备舱、任务载荷舱、燃油舱、动力舱、尾翼控制舱，各舱段之间设置有结构隔框，既能够传递飞行过程中的气动载荷与机动载荷，也能在某个舱段出现故障时尽可能降低对其他系统的影响，提升整机的生存能力。尾翼采用倒V型布局，相比常规的平尾加垂尾布局，能够减少尾翼结构的气动阻力，同时降低雷达反射截面积，两个尾翼的舵面同时兼顾俯仰与偏航控制功能，通过飞控系统的舵面分配逻辑，实现三个轴向的姿态控制，简化了尾翼的结构设计，减少了操纵机构的零件数量，降低了整机的维护复杂度。

　　从外形尺寸与安装边界来看，整机翼展控制在适合中型运输机空运的尺寸范围内，拆解后可快速装入标准空运货舱，实现跨战区快速部署；机身长度与高度适配常规野战机库的停放尺寸，不需要额外建造专用的维护保障设施。各机载设备的安装接口均预留了足够的维护操作空间，地面保障人员不需要拆解大面积机身结构，就可完成光电设备校准、武器挂载、燃油加注、发动机检查等常规维护作业，有效缩短再次出动的准备时间。机身表面的蒙皮接缝做了齐平处理，减少飞行过程中的紊流产生，降低飞行阻力同时也能减少气动噪声，提升低空飞行的隐蔽性。动力系统采用活塞式航空发动机，配合可变距螺旋桨，可根据不同飞行阶段调整螺旋桨桨距，在起飞阶段提供最大拉力，巡航阶段保持最优燃油效率，发动机的安装位置设置有减震支架，能够过滤发动机运转时的振动，避免振动传递到机身前部的精密侦察设备，影响成像精度与设备使用寿命。
