宽体客机主起落架承力结构三维设计

　　民机主起落架是机身接地阶段核心承载部件，这款参考宽体客机构型设计的主起落架结构，适配双通道干线客机地面滑跑、起降冲击、停机承载全工况使用需求，日常作业场景覆盖机场跑道滑跑减速、着陆冲击能量吸收、地面转向支撑、停机静载承载全流程，是飞机起降系统中直接决定地面运行安全性的核心组件。

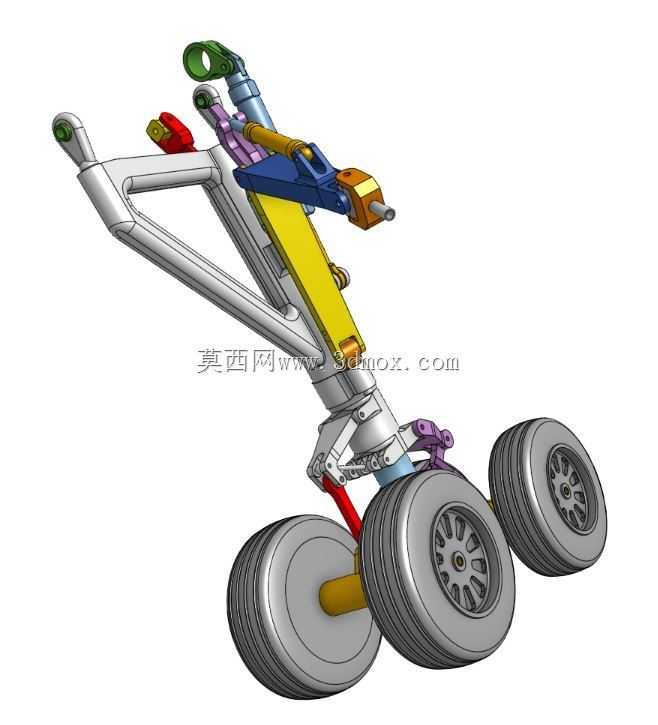

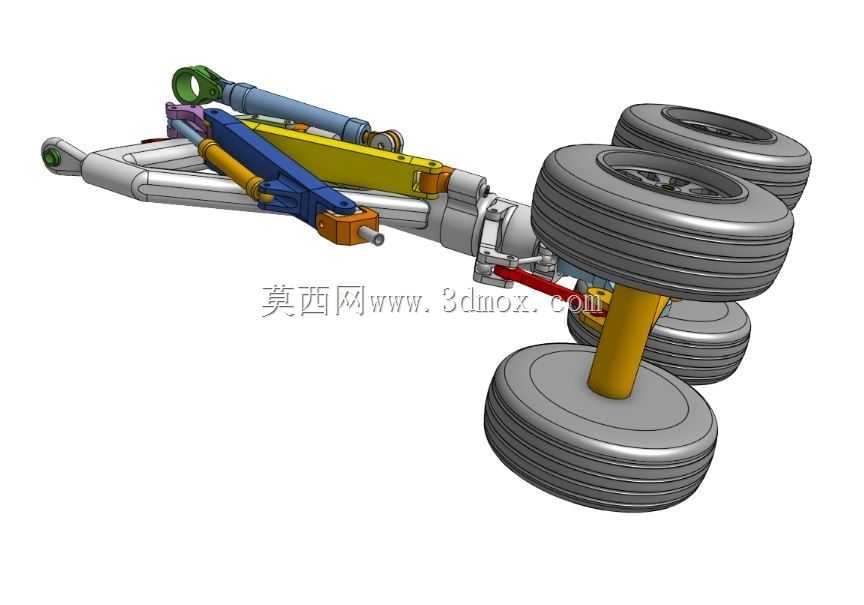

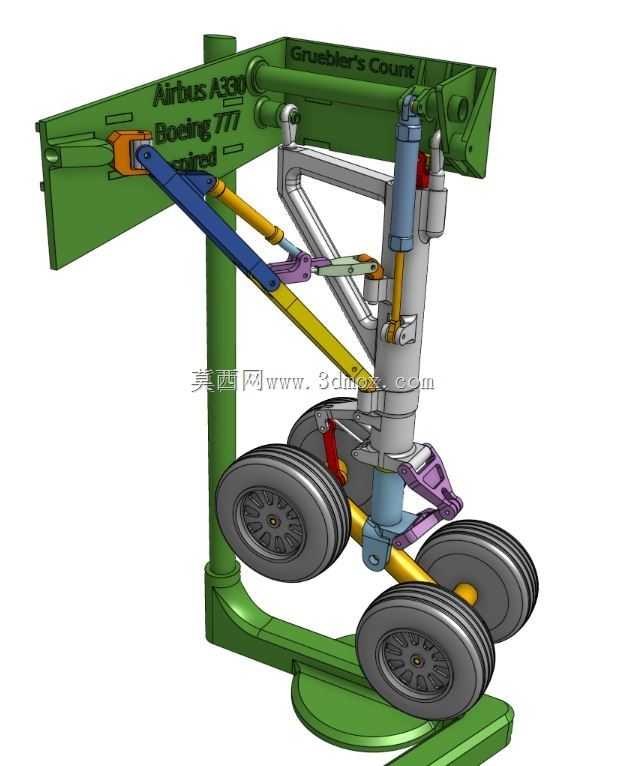

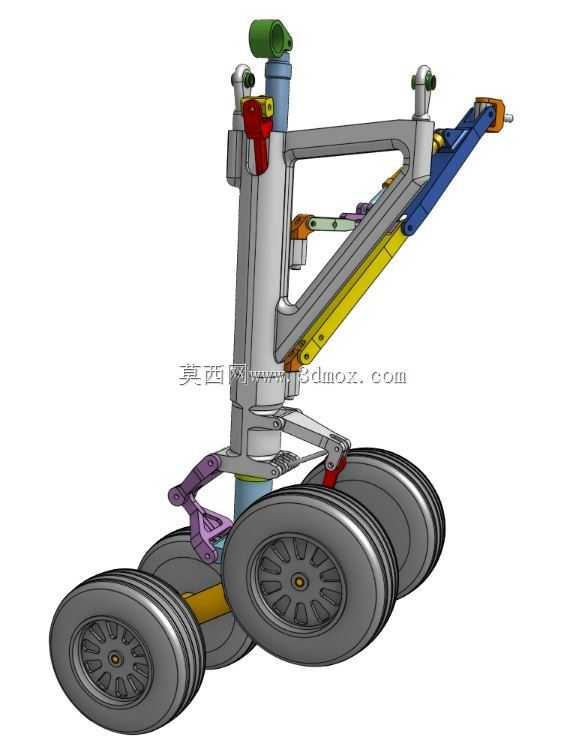

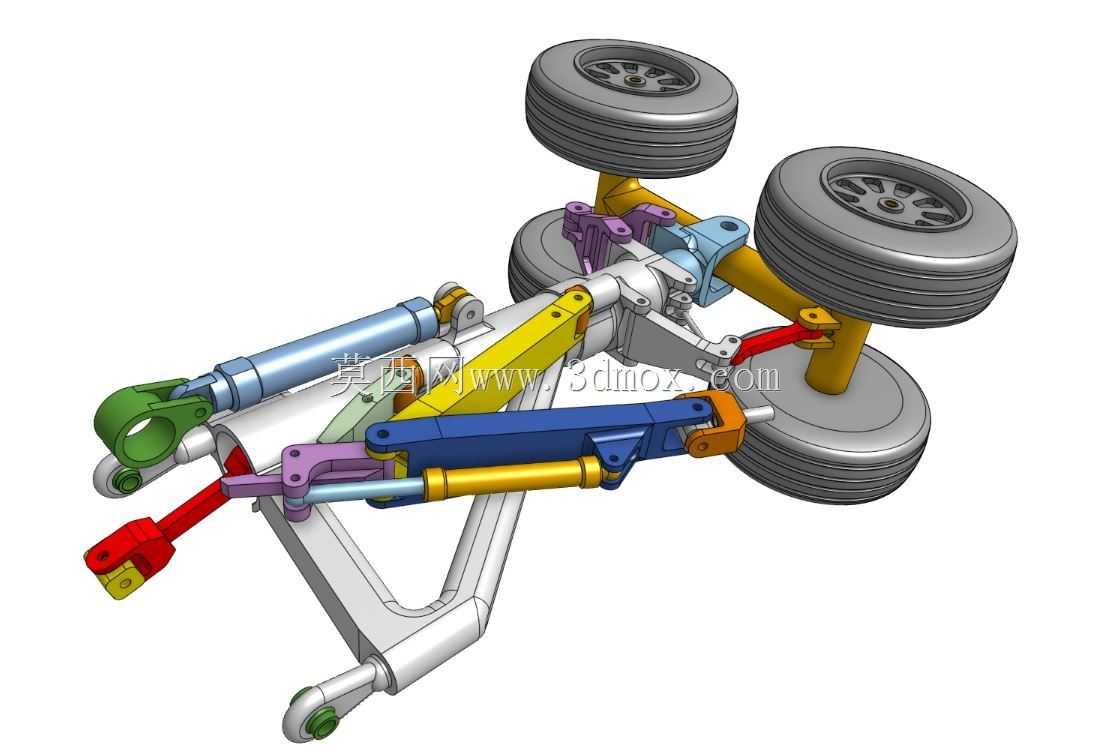

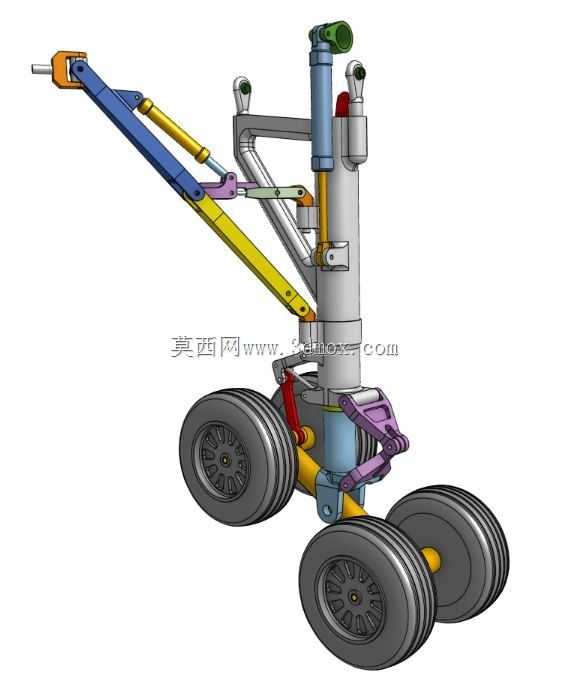

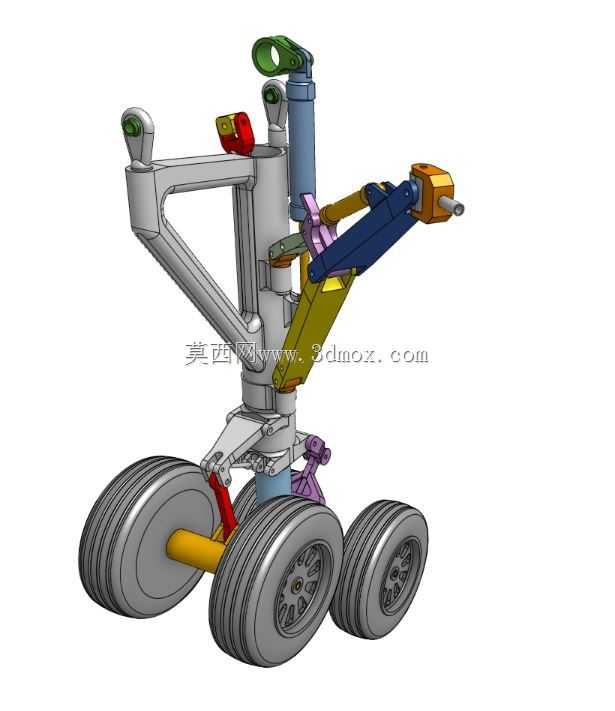

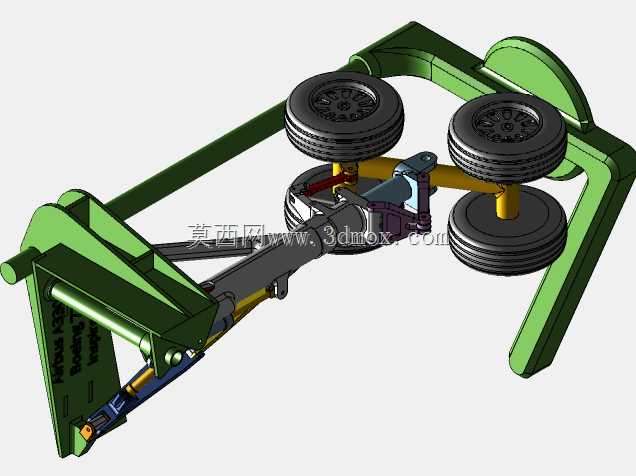

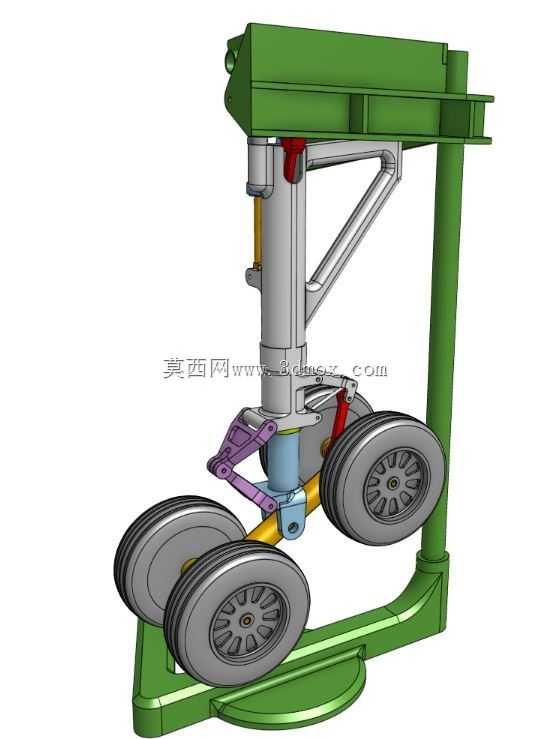

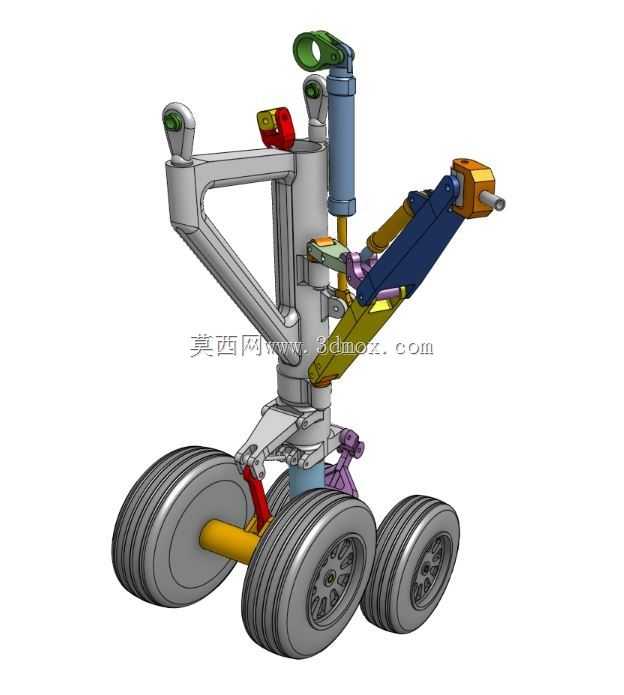

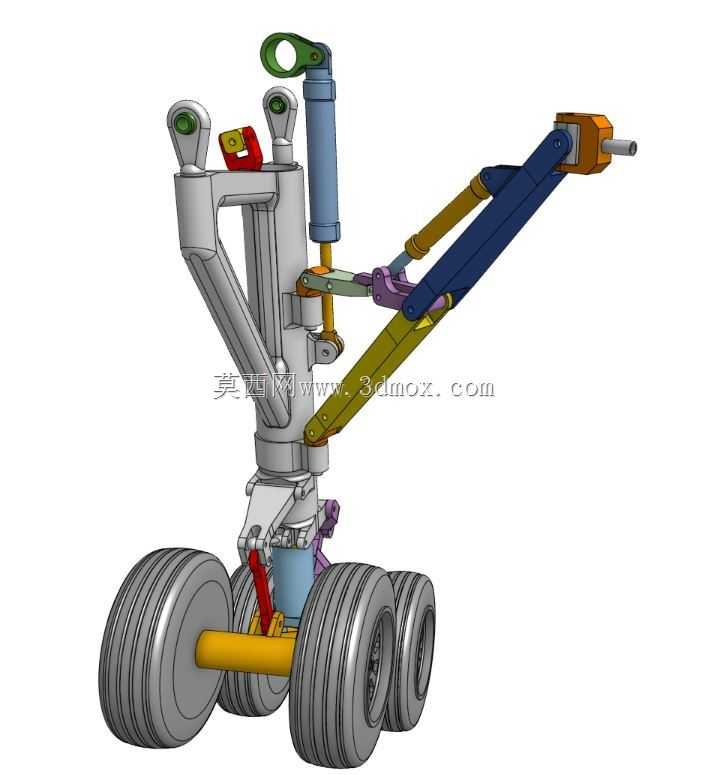

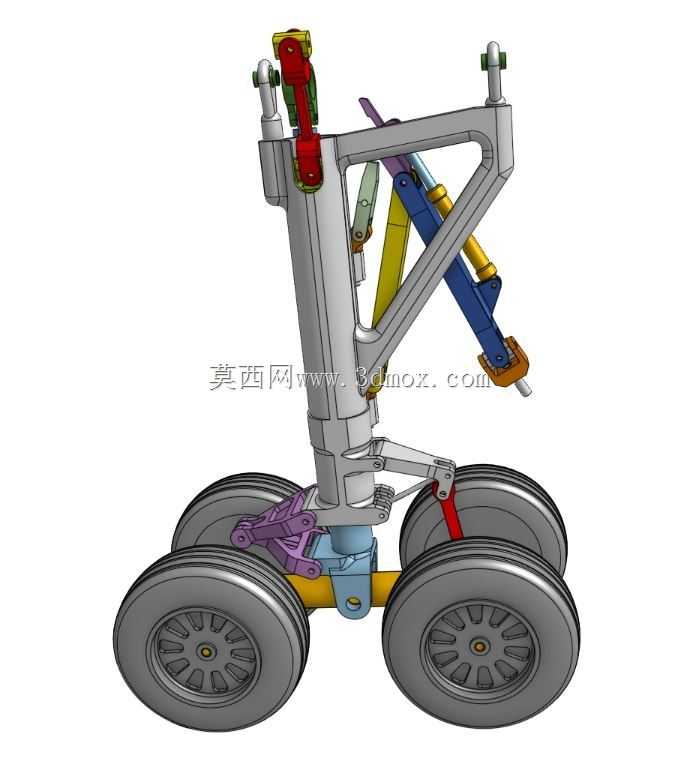

　　从功能特性来看，该结构采用多轮轴式布局，配置三组双轮共六个机轮，分散大吨位机身接地时的跑道面压，避免单轮载荷过高对跑道造成损伤，同时降低单轮爆胎后的姿态失控风险。缓冲支柱采用油气式缓冲核心结构，搭配侧撑杆、锁撑杆、防扭臂组成的空间连杆机构，可在着陆瞬间将垂直冲击动能转化为油液阻尼热能耗散，同时限制机轮相对支柱的扭转偏转，保证滑跑阶段航向稳定性。收放作动筒沿起落架主承力梁布置，可驱动整个起落架绕枢轴完成收放动作，收上后可完全收纳至机身/机翼根部起落架舱内，降低巡航阶段气动阻力。

　　设计过程中优先考虑传力路径合理性，主承力梁采用高强度合金箱型截面构型，着陆冲击载荷依次通过机轮、轮轴、缓冲支柱、主承力梁传递至机身加强框，所有铰接点均配置自润滑关节轴承，适配收放、缓冲过程中的多自由度偏转需求，避免连杆运动卡滞。侧撑杆采用三角稳定布局，在起落架放下锁止后形成空间稳定桁架结构，可承受滑跑阶段的侧向风载荷、转弯离心载荷，避免支柱出现侧向失稳。锁机构集成在撑杆铰接位置，起落架放下到位后可自动机械锁止，无需持续供压即可保持放下状态，提升系统失效安全性。

　　安装边界设计上，主枢轴安装座需匹配机身加强框的接头孔位，保证枢轴轴线与机身航向保持垂直，收放作动筒的两端铰接点需预留足够运动间隙，避免收放过程中作动筒与周边结构、管路出现干涉。机轮组的最低位置需满足飞机停机角、着陆擦地角要求，轮胎与起落架舱内壁的间隙需考虑轮胎充气变形、着陆压缩行程的极限位置，避免收上过程中轮胎与舱壁摩擦。缓冲支柱的全压缩行程需匹配飞机最大着陆重量下的下沉率设计指标，保证极限下沉率着陆时支柱不会出现刚性撞击。

　　细节设计层面，轮轴部位集成刹车组件安装接口，可适配碳-碳刹车盘的安装空间，扭力臂的铰接位置预留刹车管路、胎压传感器线束的走线路径，避免收放、缓冲过程中管线被拉扯磨损。起落架上位锁、下位锁的位置传感器安装座集成在主承力梁上，可实时反馈起落架收放状态，为航电系统提供准确的位置信号。所有外露作动筒的活塞杆部位均配置防尘密封套，避免跑道砂石、灰尘进入密封件造成作动筒泄漏。整个结构的运动仿真需覆盖收放全行程、缓冲全压缩-伸长行程、最大转弯角度三个极限工况，验证所有运动部件之间无干涉，铰接点的受力均在材料许用应力范围内，满足民机起落架的适航强度要求。
