1000kg载重移动式手动车间起重吊机

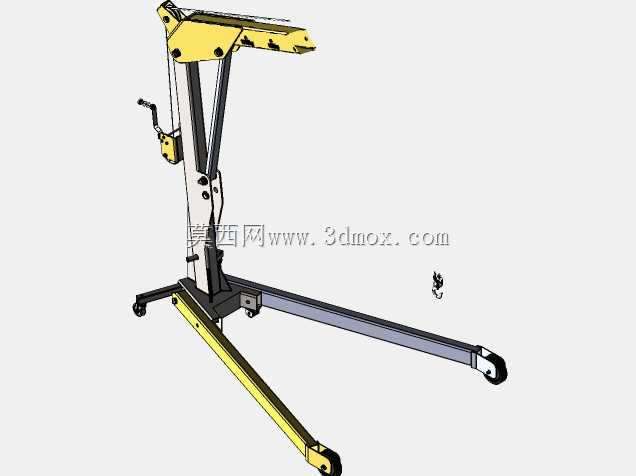

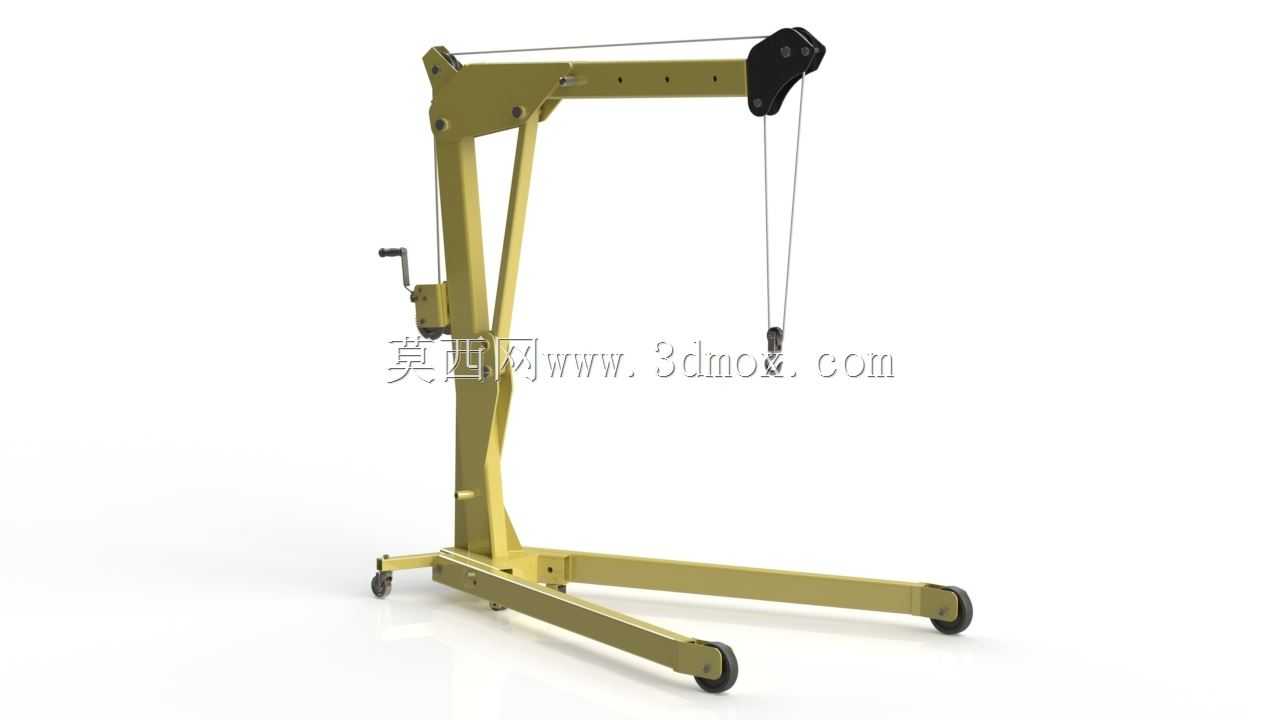

　　在中小批量机加工车间、设备维修工段、仓储周转区域的日常作业里，经常会遇到1吨以内的重型工件移位、设备部件拆装、工装夹具转运的需求，这类作业场景往往没有大型行吊覆盖，作业点位分散，单次吊装重量不大但频次不低，固定式起重设备无法覆盖所有作业面，人工搬运又存在极大的安全隐患，这款额定载重1000公斤的移动式车间起重机，就是针对这类离散型吊装需求设计的轻量化起重设备。从结构设计逻辑来看，这款吊机采用了经典的曲臂式单立柱支撑结构，底部为前伸式叉形支腿，支腿末端配置万向脚轮，其中两个脚轮带刹车锁定结构，既可以在平整的车间地面上灵活推行，调整作业位置，也能在吊装作业时锁定脚轮，避免设备滑移引发安全风险。支腿的跨距设计经过载荷校核，

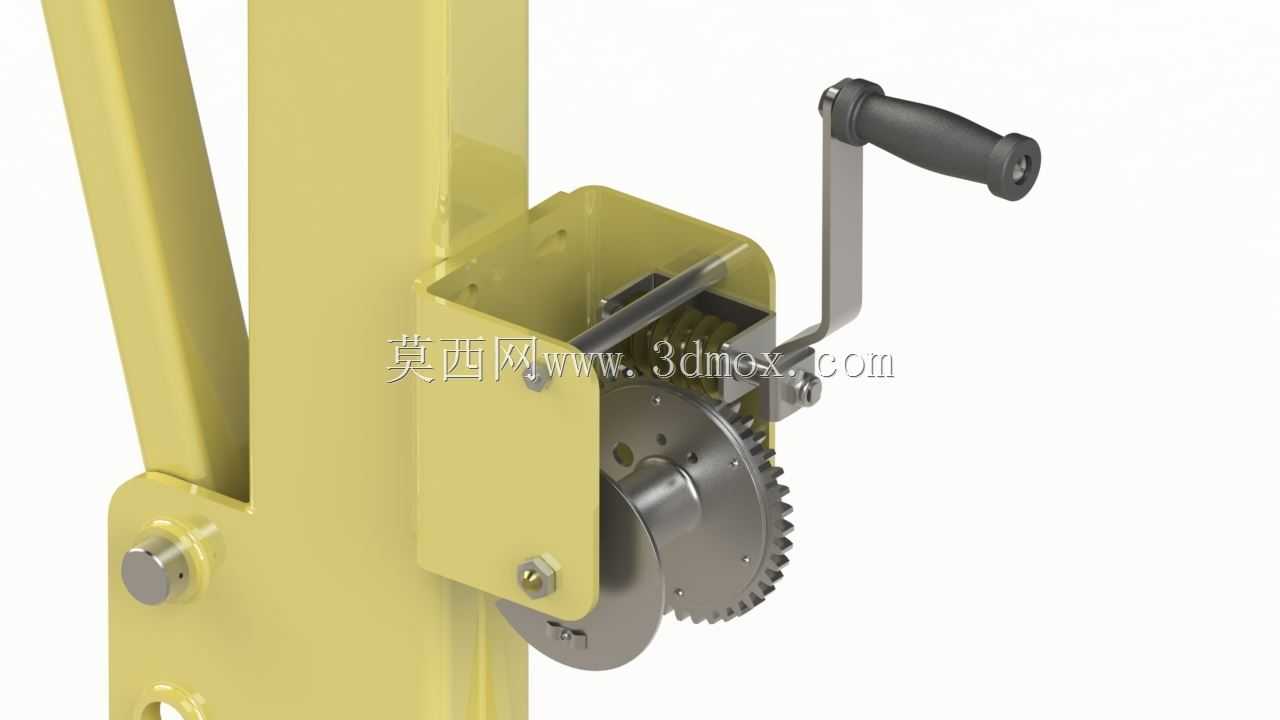

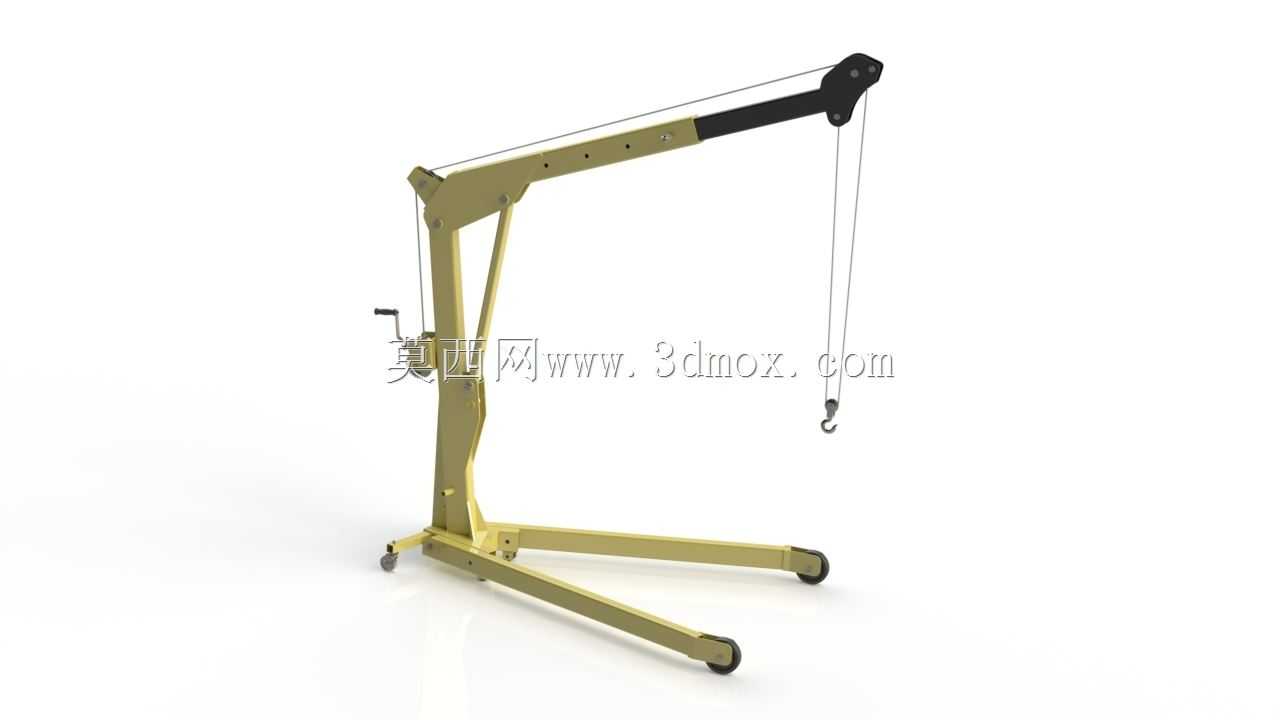

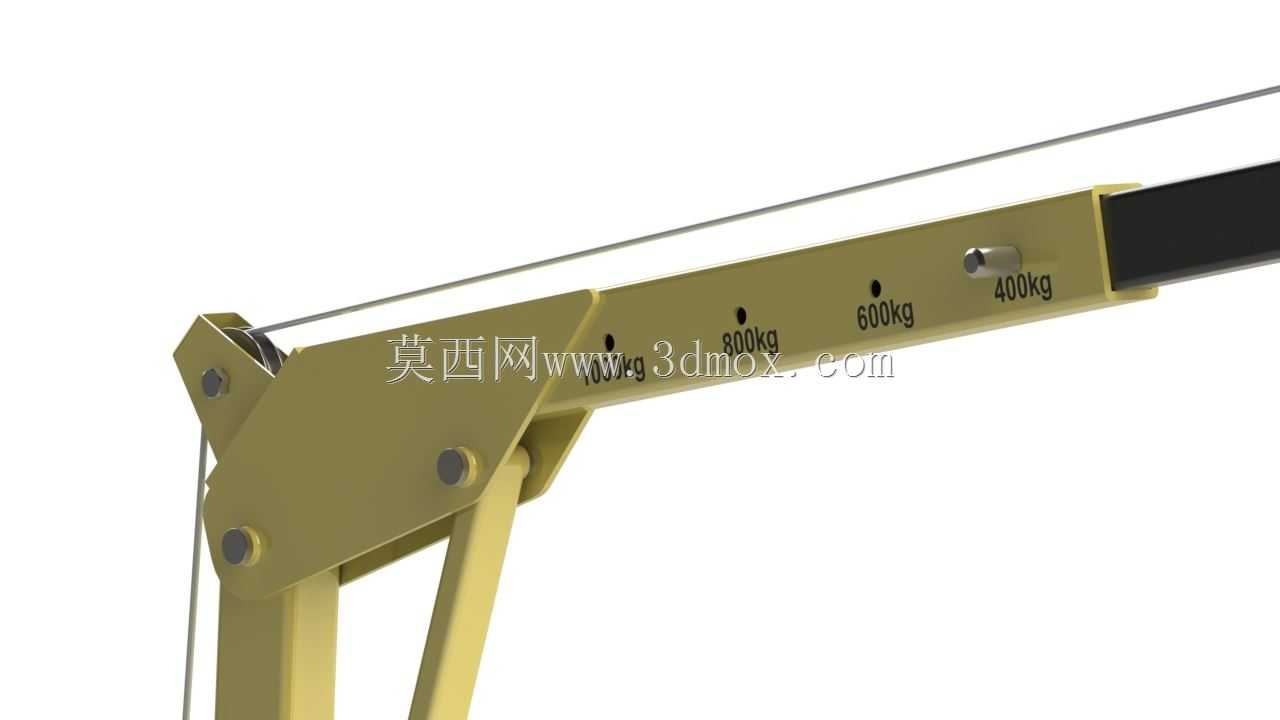

　　在最大额定起重量下，整机重心始终落在支腿支撑的多边形边界内，不会发生侧翻，同时前伸的支腿可以伸入设备底座、工作台下方的空隙，让吊点尽可能靠近被吊重物的重心位置，减少吊臂的受力弯矩，降低结构件的载荷冗余，控制整机自重。吊臂部分采用了多档位孔位调节设计，可以根据吊装作业的幅度需求，调整吊臂的伸出长度，不同伸出长度对应不同的额定起重量，在最短臂长工况下可以达到1000kg的最大载重，随着臂长伸出，额定载重对应递减，适配不同作业半径下的吊装需求。起升机构采用手动绞车配合钢丝绳传动，绞车自带自锁式棘轮结构，起升过程中可以随时停在任意高度，不会出现吊重下滑的情况，操作侧的摇把位置符合人体工程学设计，操作人员站在设备侧方就可以完成起升、

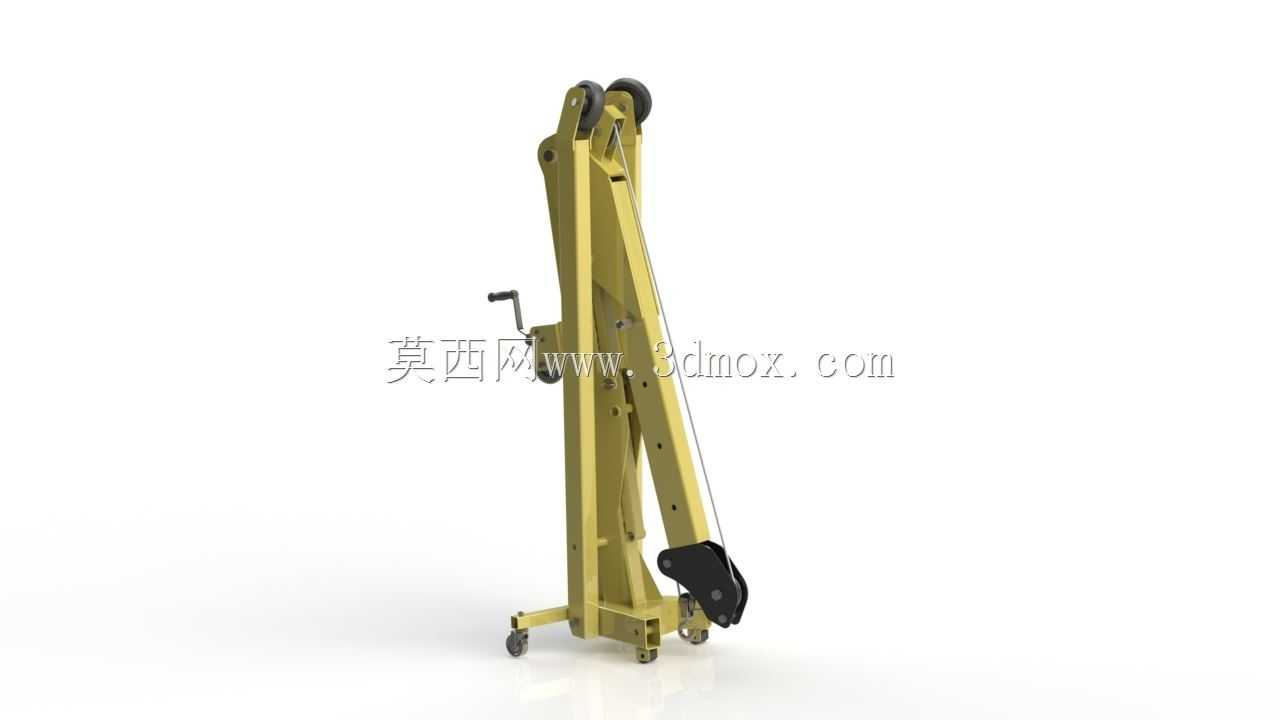

　　下降的操作，不需要额外的动力源，在没有电源接入的临时作业区域也可以正常使用。部分工况下也可以选配液压起升结构，通过手动液压泵驱动吊臂俯仰实现重物起升，操作更省力，适合吊装频次更高的作业场景。从安装与使用边界来看，这款吊机不需要做地面固定安装，到货后只需要完成支腿、立柱、吊臂、绞车部件的组装，加注润滑脂就可以投入使用，对使用场地的地面要求为平整硬化的水泥地面或者环氧地坪，地面坡度不超过3度，避免脚轮受力不均。整机的收拢尺寸可以通过普通车间的通道门，不需要拆解就可以在不同车间之间转运，吊臂在非作业状态下可以调整到最低俯仰角度，降低整机高度，方便在层高较低的厂房内存放。在实际选型应用中，这类吊机常被用于机加工车间的车床、铣床上下料作业，

　　配合工作台高度调整吊点位置，将重型毛坯件吊到机床工作台上装夹，也可以用于设备维修时拆卸电机、主轴、减速机等重型部件，不需要调用大型吊装设备，作业灵活度高。在仓储区域可以用于重型模具、工装的货架存取作业，支腿可以伸入标准货架的底部间隙，将重物从货架层板上吊下或者放上。设计这款设备的三维模型时，结构件的壁厚、焊缝位置、销轴连接强度都经过了受力仿真验证，立柱与底座的连接位置采用加强筋板结构，抵消吊重带来的倾覆力矩，吊臂头部的滑轮组采用耐磨衬套，减少钢丝绳的磨损，延长易损件的使用寿命。所有转动销轴位置都设计了润滑注油孔，方便日常维护保养，脚轮的安装位置做了加高处理，避免地面凸起的焊缝、杂物卡滞轮体，推行过程更顺畅。不同于大型起重设备的复杂结构，这款吊机的零部件通用化程度很高，绞车、钢丝绳、脚轮都采用标准件，后续维护更换成本低，结构件采用型材焊接加工，生产制造难度低，适合中小机械加工厂自行生产或者改装。在建模过程中需要重点关注各铰接点的运动配合关系，确保吊臂俯仰、绞车转动、脚轮转向的运动自由度符合实际工况，装配体的干涉检查要覆盖吊臂所有调节角度、支腿所有安装位置，避免实际生产组装时出现部件干涉无法装配的问题。
