反向工程双耳环铰接式液压缸结构

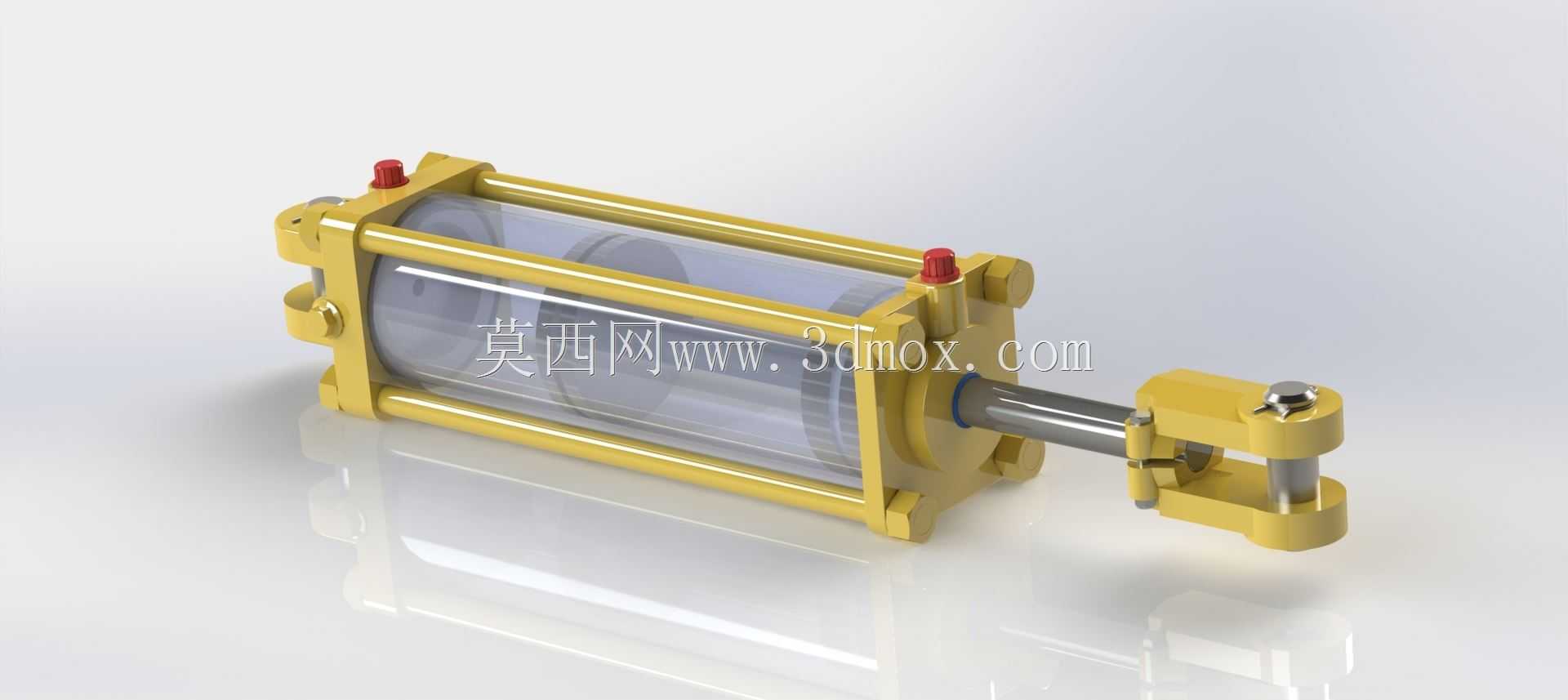

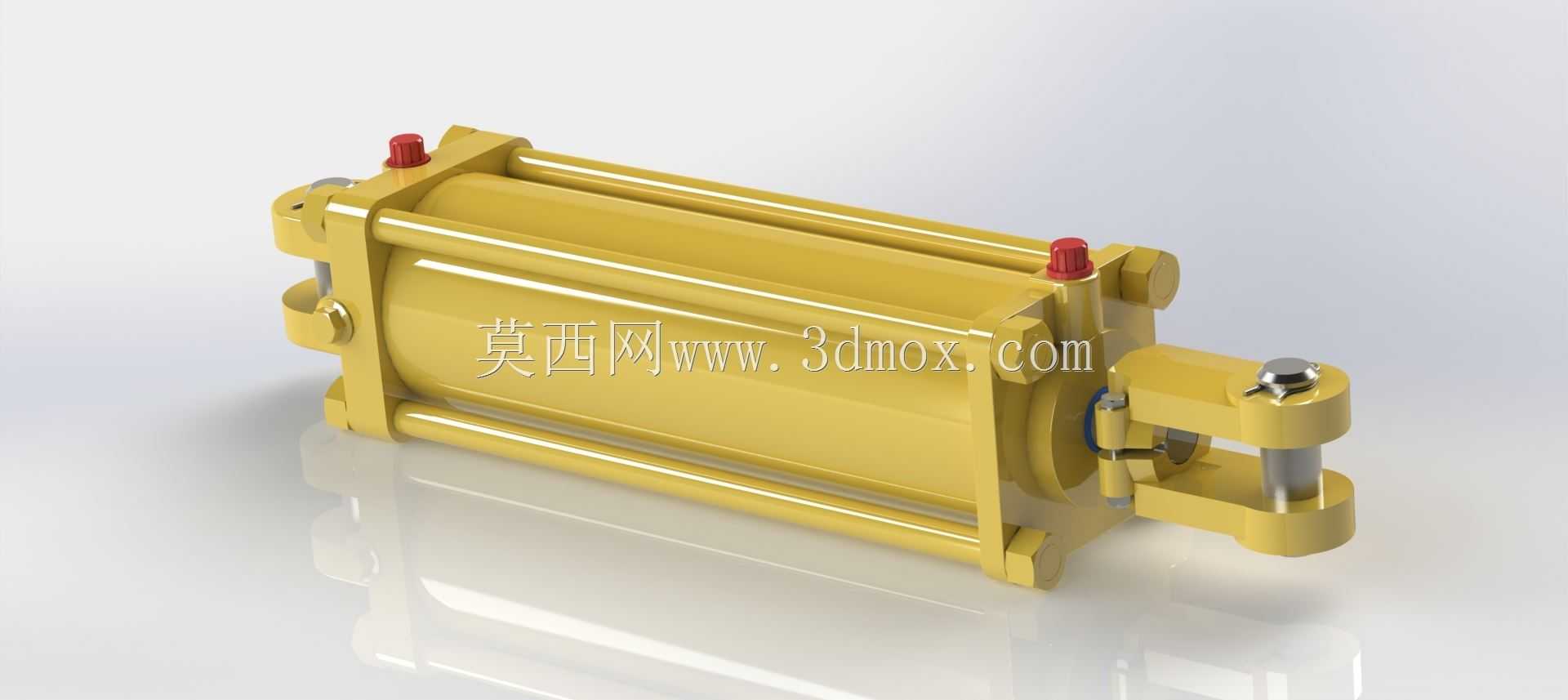

　　这类铰接式液压缸常见于工程机械、机床辅机、农业装备的液压回路中，作为直线执行元件将液压能转换为往复直线运动的机械能，相比电动推杆具备更大的输出力、更强的过载耐受能力，适配重载工况下的推拉动作需求。从结构设计来看，缸体采用通长拉杆锁紧形式，四根对称布置的拉杆将缸筒、前后端盖牢牢压合，这种结构的优势在于拆装维护便捷，密封件更换时无需破坏缸体整体结构，端盖与缸筒的配合面采用O型圈静密封，可耐受常规中高压工况下的泄漏风险。两端的铰接安装结构是该款油缸的核心适配特征，尾端单耳环、杆端双耳环的配置，允许油缸在工作平面内存在一定角度的摆动，可补偿安装面的加工误差、以及负载运动过程中的位置偏移，避免活塞杆承受径向弯矩导致密封件偏磨、杆体拉伤的问题，

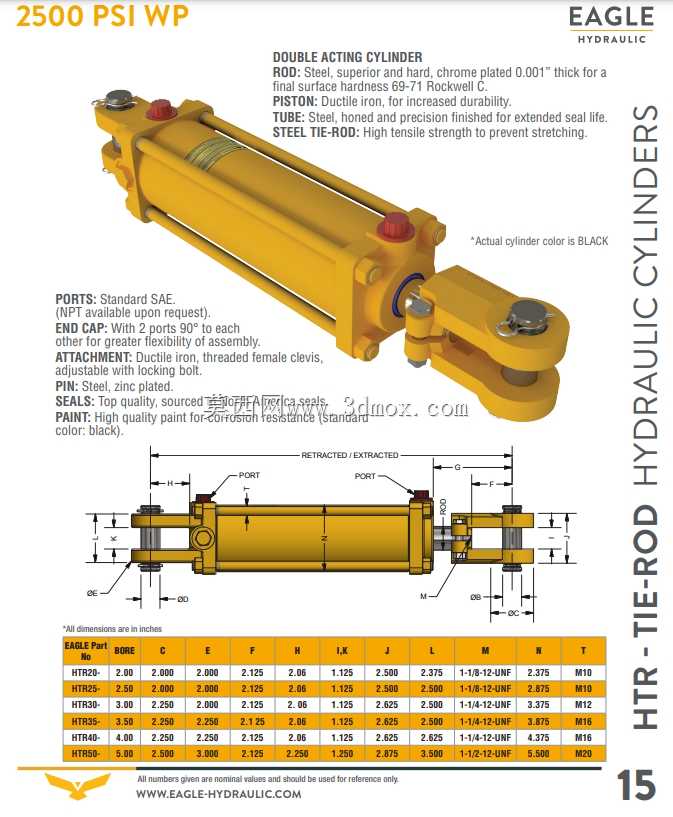

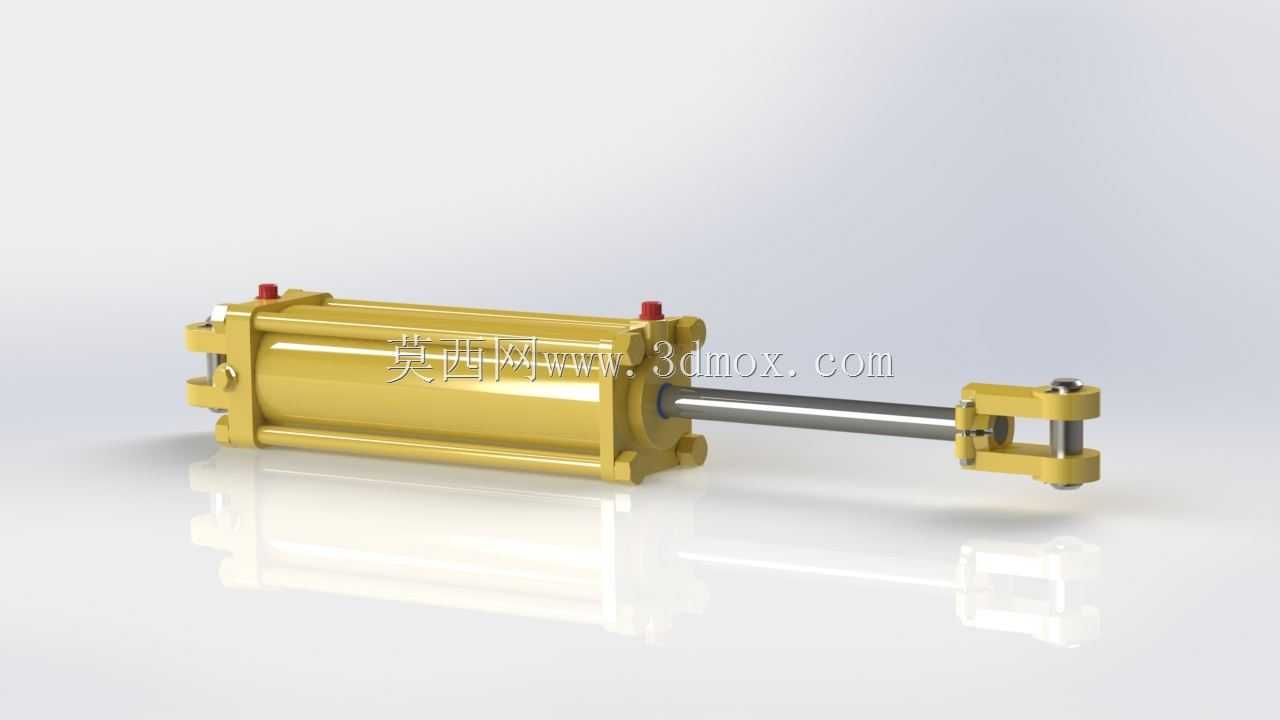

　　这类安装形式广泛应用在装载机动臂驱动、机床夹具夹紧、升降平台举升等存在铰接运动副的场景中。缸体表面的黄色涂装为工业液压元件常用的防锈面漆，兼顾户外工况下的耐候性与车间环境内的辨识度，缸筒内壁采用珩磨加工，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动寿命，降低内泄漏量。活塞杆表面镀硬铬处理，镀层厚度不小于0.03mm，硬度达到HV800以上，可抵御工作环境中的粉尘、水汽侵蚀，减少杆面划伤导致的外泄漏风险。油口布置在缸筒两端的上方位置，采用标准螺纹连接形式，适配常规液压管路的安装，油口内部内置流道倒角，避免高压油液直接冲刷密封件造成的冲蚀损坏。两端的红色部件为排气堵头，在油缸初次安装充油时，可拧开堵头排净缸内空气，避免爬行、

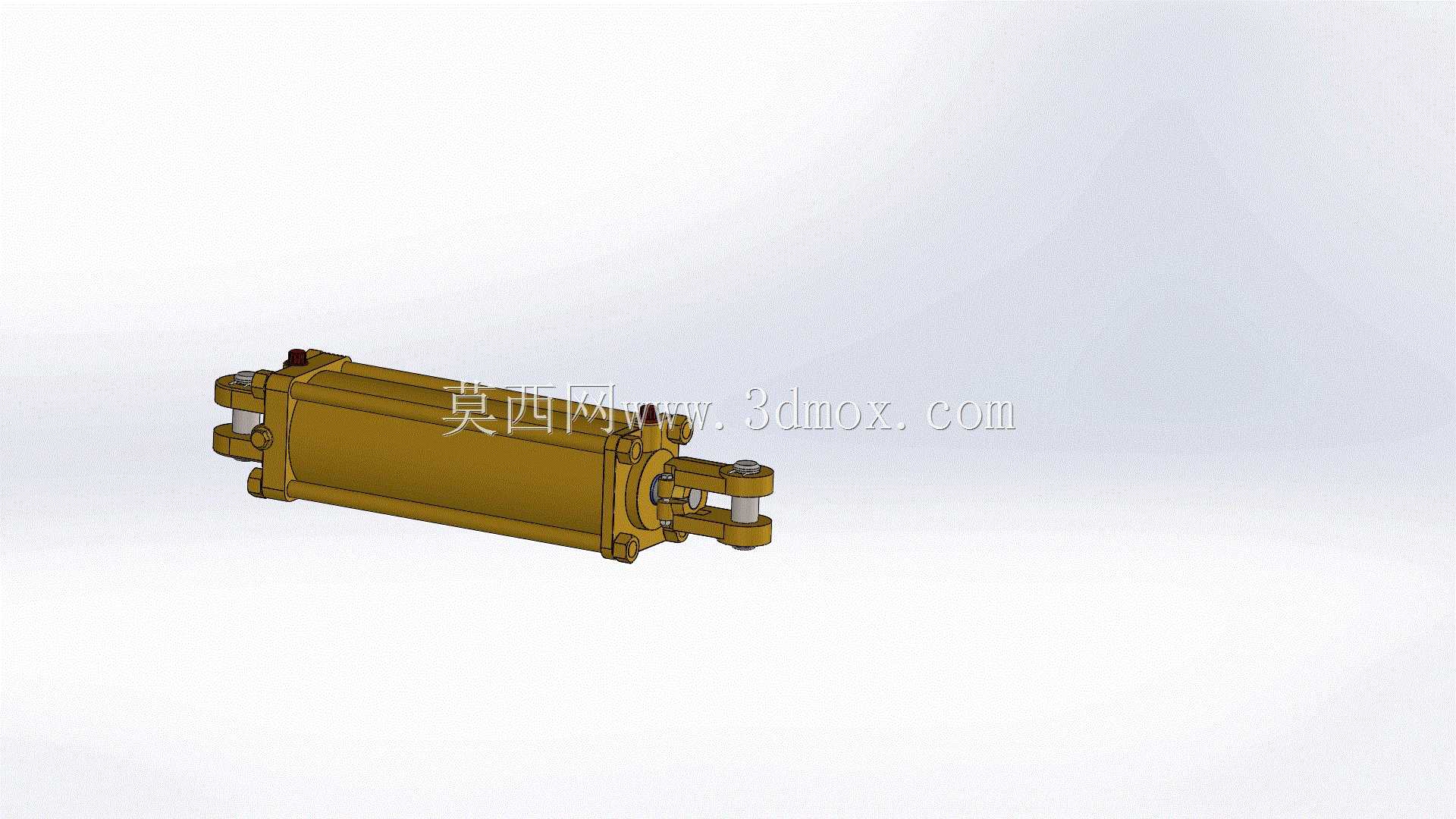

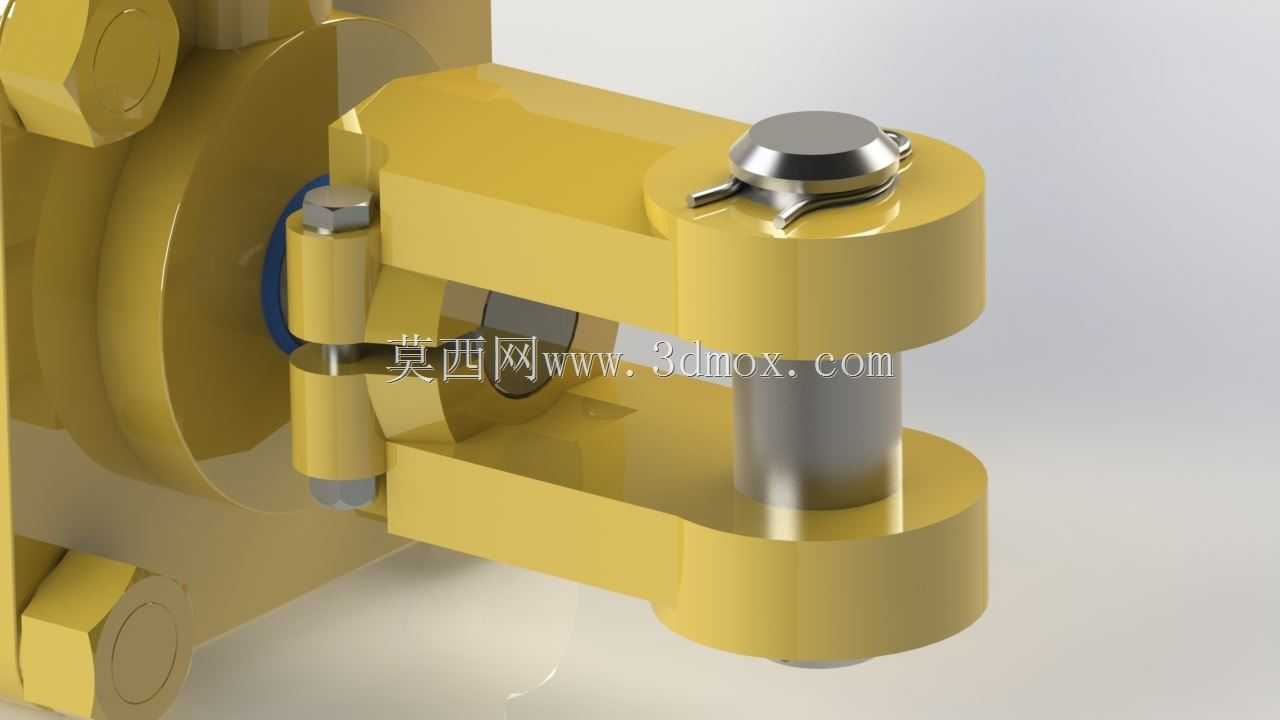

　　抖动等动作异常问题，保证油缸运行的平稳性。杆端的铰接孔内配置有自润滑轴承，无需定期加注润滑脂即可满足长期摆动工况的磨损要求，降低设备维护频次。从安装边界来看，设计时需要预留足够的摆动空间，避免油缸运动过程中与周边结构件发生干涉，同时要保证铰接销轴的强度匹配油缸最大输出推力，防止销轴剪切断裂。在三维建模过程中，这类反向工程的油缸需要重点还原各密封槽的尺寸精度、铰接孔的同轴度、拉杆的位置度，保证后续生成的工程图可直接用于加工参考，同时模型的装配约束要完全模拟实际油缸的运动逻辑，活塞杆可沿缸筒轴线自由滑动，两端铰接副可正常转动，方便导入设备整体装配中做运动仿真验证，排查管路干涉、行程超限等前期设计问题。
