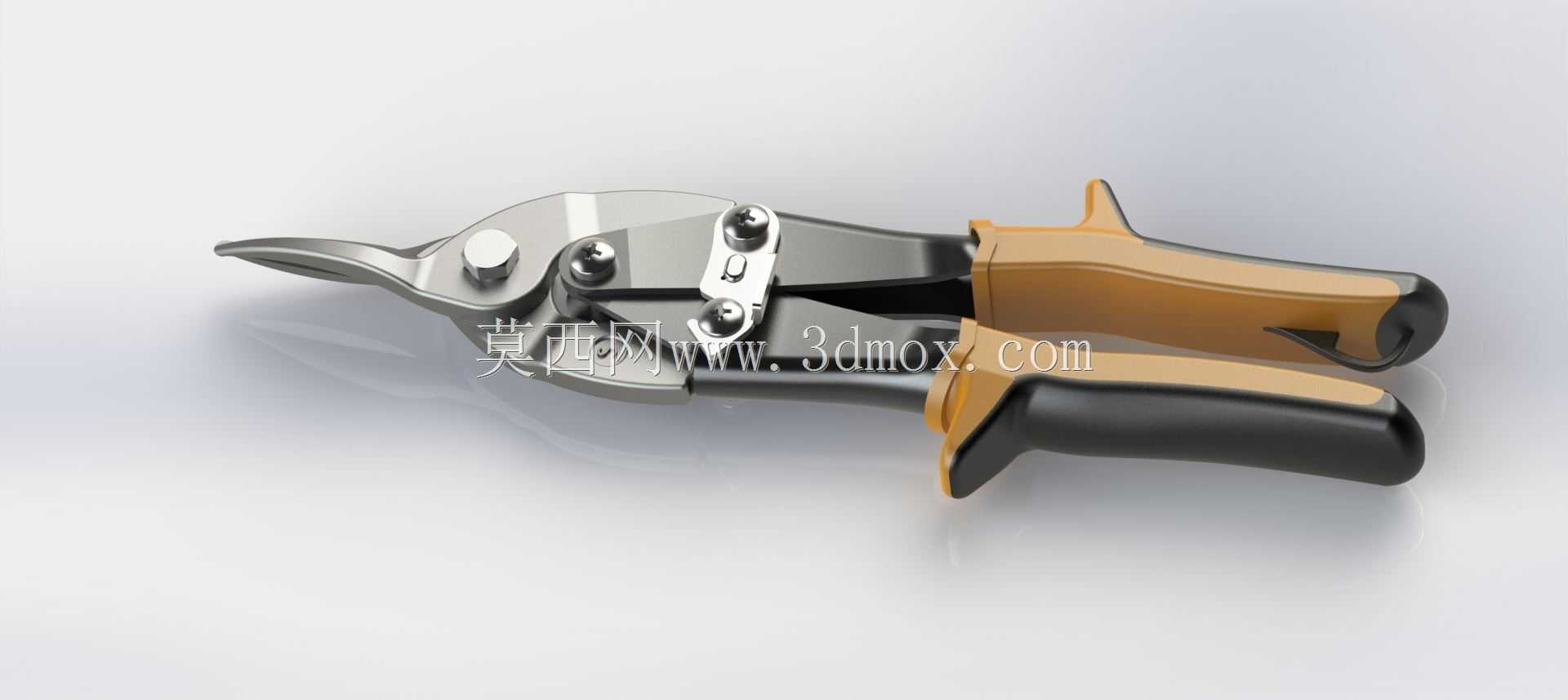

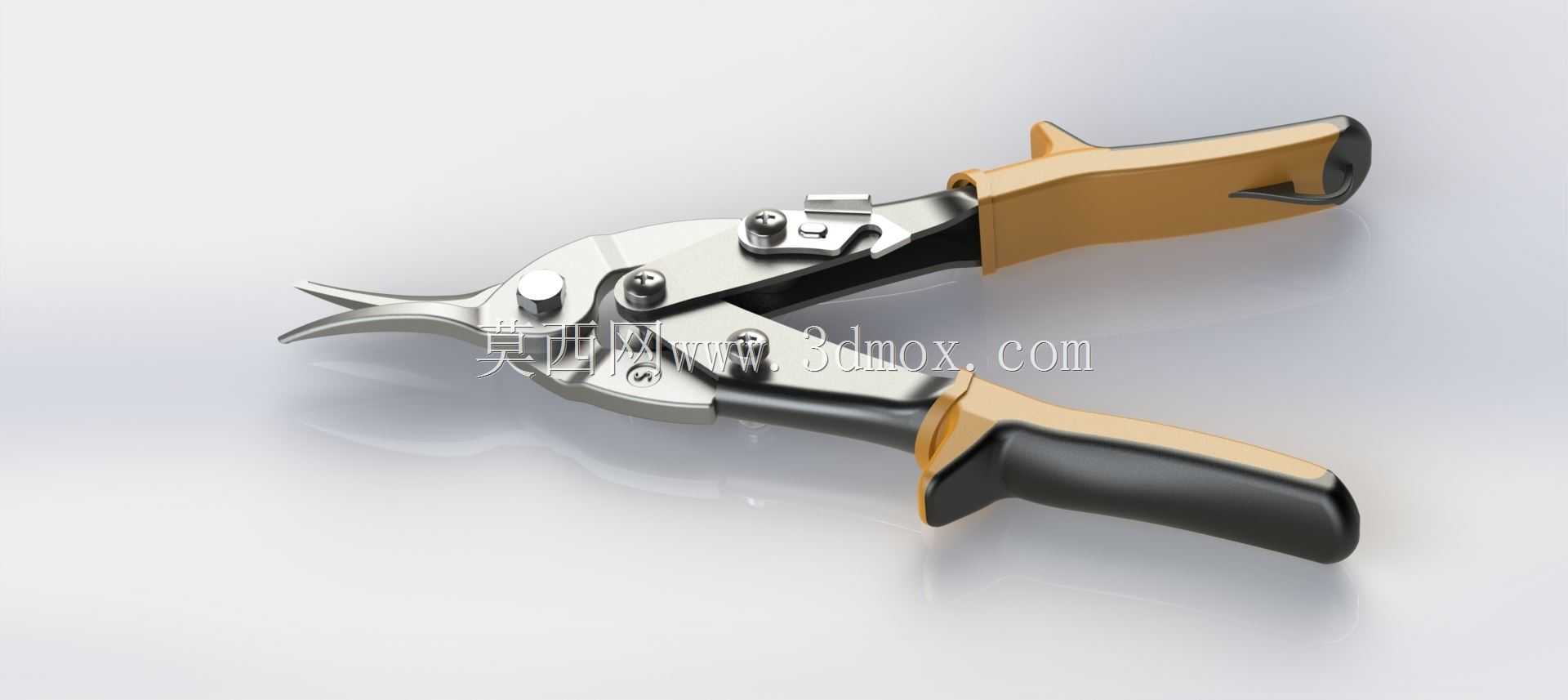

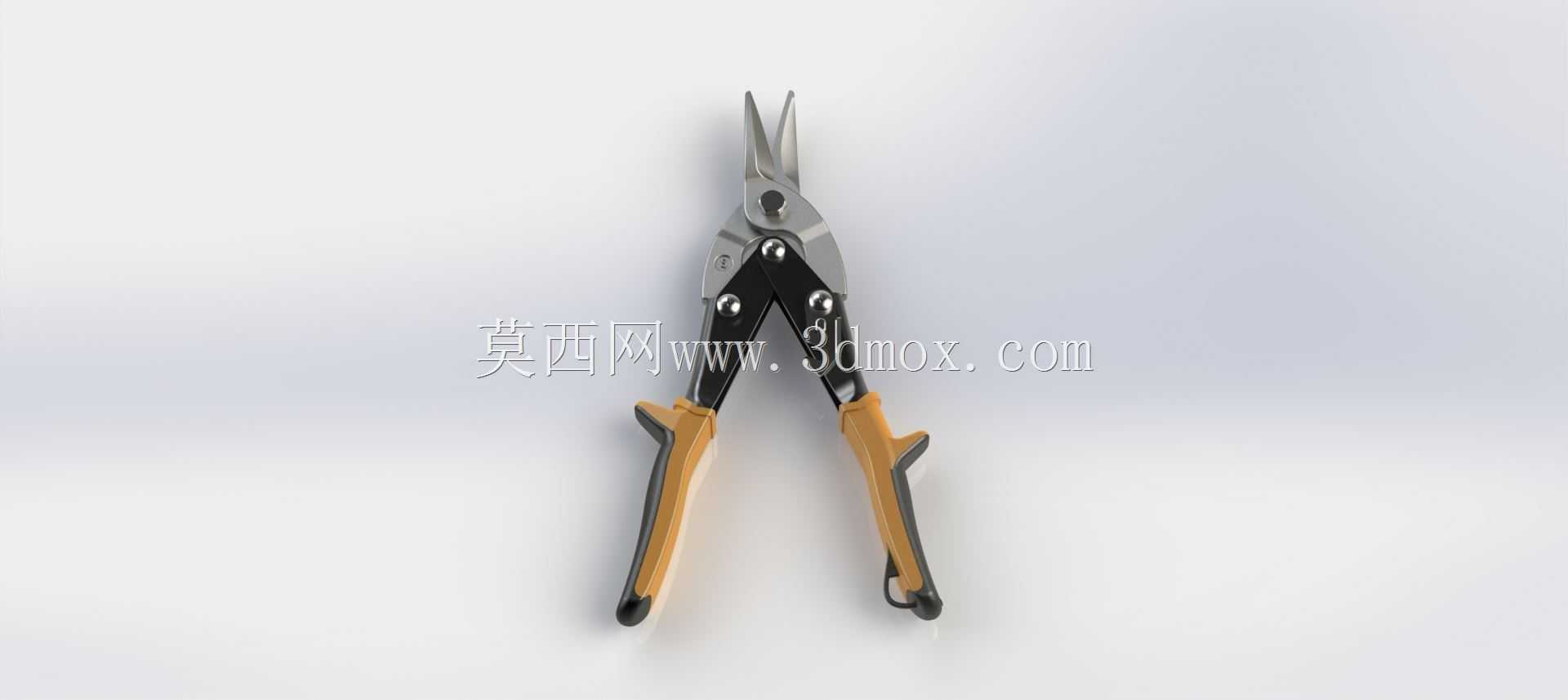

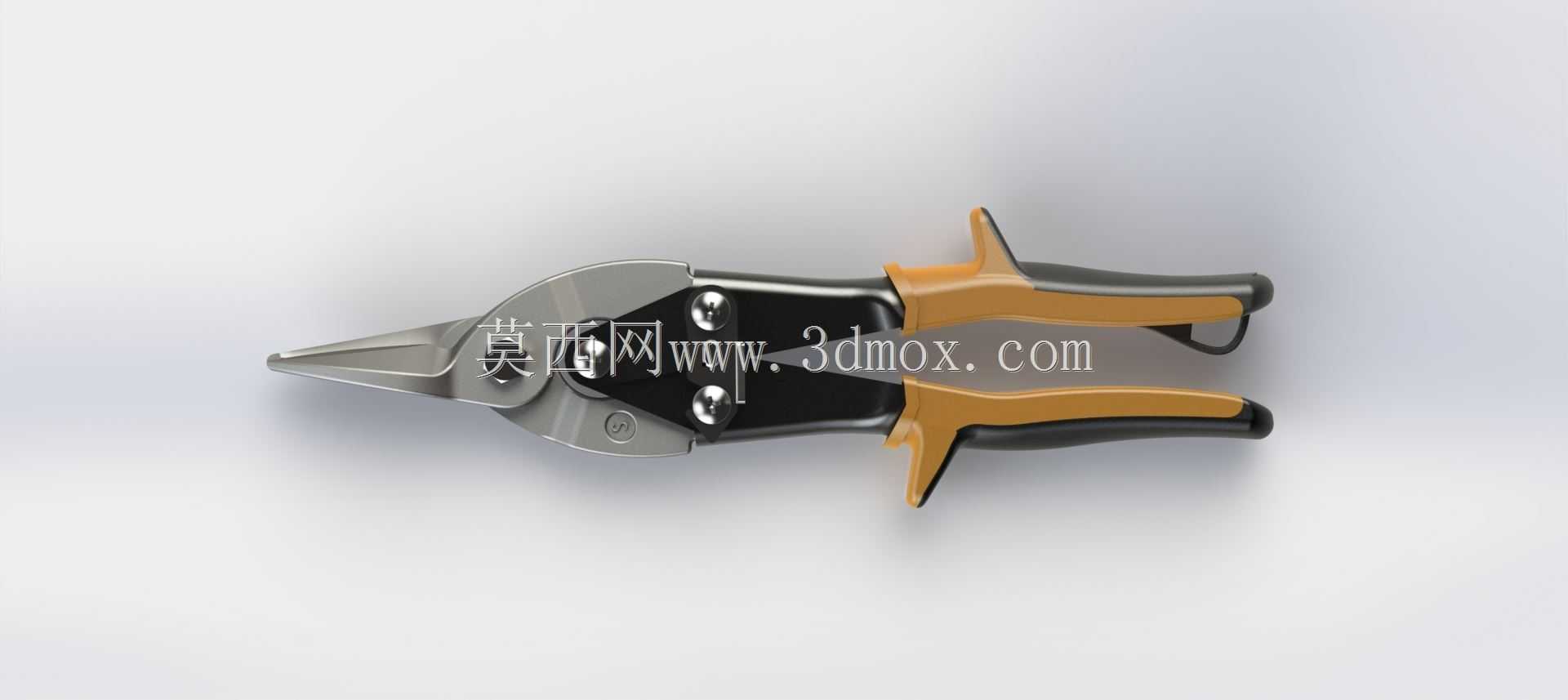

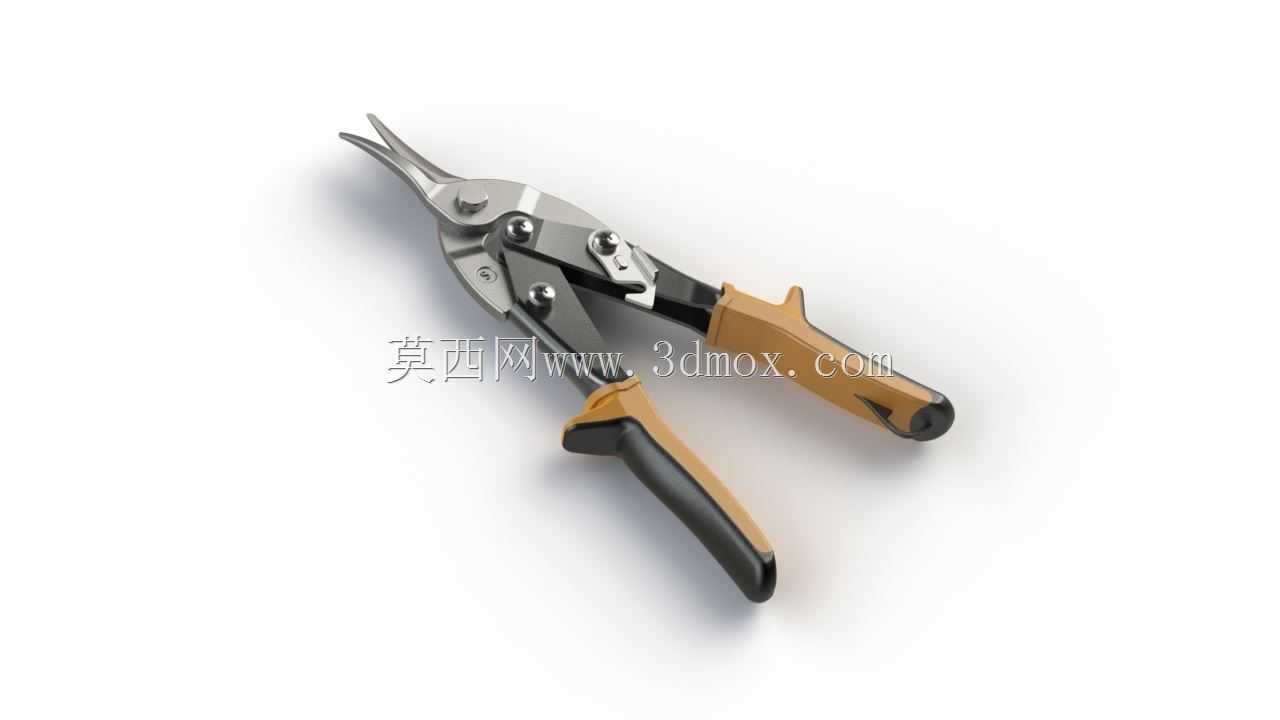

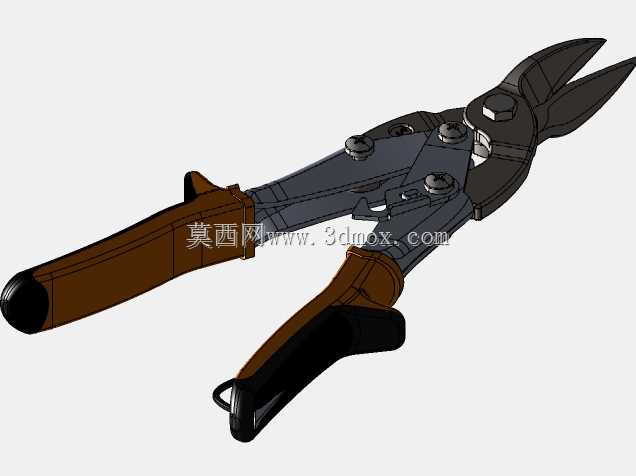

反向结构金属片剪切工具三维数模

　　这款反向设计的金属片剪切工具，主要面向钣金加工、五金维修、现场管线安装等作业场景，区别于常规正向剪切的航空剪，其反向杠杆结构能让作业人员在狭窄空间内完成常规工具无法触及的剪切操作，尤其适合配电箱内部走线修边、汽车钣金局部修整、通风管道边角裁切这类需要手腕保持自然施力角度的工况。从结构设计逻辑来看，整剪采用复合杠杆增力结构，通过中部两组铰接销轴的力臂配比，将手柄处的握持力放大后传递到刃口，实测剪切0.8mm以下冷轧钢板、1.2mm以下铝板时无需额外施加过大腕力，刃口部分采用微锯齿咬合设计，剪切光滑金属片时不会出现打滑偏移的问题，刃口开合角度控制在35度以内，避免大角度开合导致的金属片弯折变形。手柄部分采用双色橡塑包覆结构，

　　握持区域贴合手掌自然弯曲弧度，长时间连续作业时能减少手部压痕，手柄尾部设置的防脱挡边，可避免施力过大时手从手柄末端滑出造成划伤。从安装与适配边界来看，整剪闭合状态下总长度控制在260mm左右，最大刃口张开距离为52mm，可满足常规厚度金属板材的直线剪切、曲线修边需求，铰接部位采用耐磨销轴配合防松垫片，长期反复开合使用不会出现销轴松旷、刃口错位的问题。设计过程中针对反向施力的受力特性，对杠杆连接片的厚度做了针对性加强，避免剪切较硬金属时连接片出现形变，刃口部分的热处理硬度控制在HRC55-58之间，既保证刃口的锋利度，又不会因为硬度过高出现崩口问题。在实际钣金维修作业中，这类反向剪常用来处理正向剪无法发力的反向折边位置，

　　比如车身翼子板内侧的金属毛边修剪、机柜内部拼接板的多余料头裁切，作业时不需要将手腕翻转到别扭的角度，就能完成平整剪切，剪切后的断面毛刺高度控制在0.1mm以内，大部分场景下不需要额外做锉修处理。整剪的重心设置在靠近铰接点的位置，单手握持时不会出现头重脚轻的问题，长时间手持移动作业时能降低手部疲劳感，手柄处的橡塑材料具备耐油污特性，车间内沾染切削液、润滑油后可直接擦拭清理，不会出现材质腐蚀发粘的问题。
