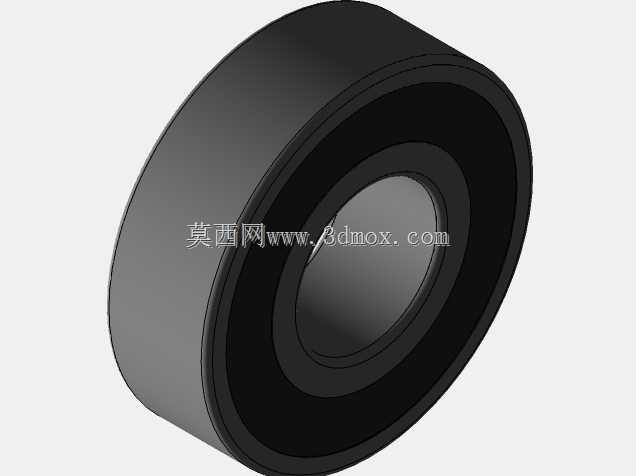

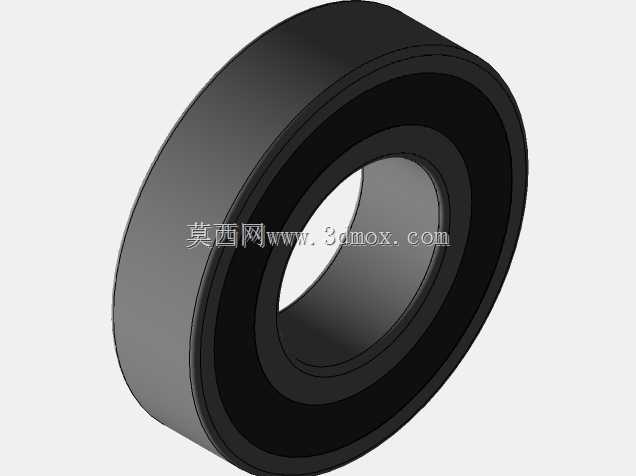

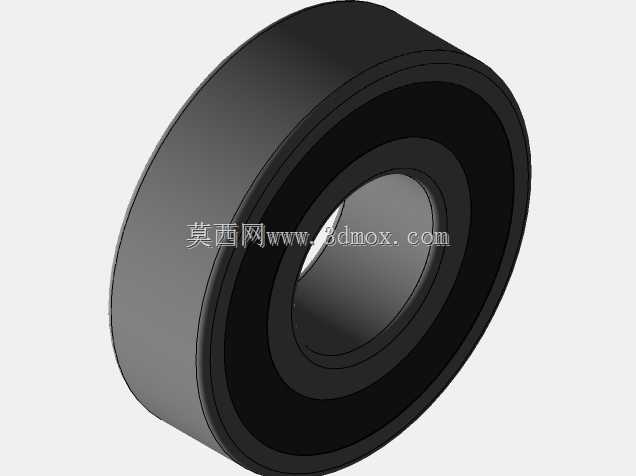

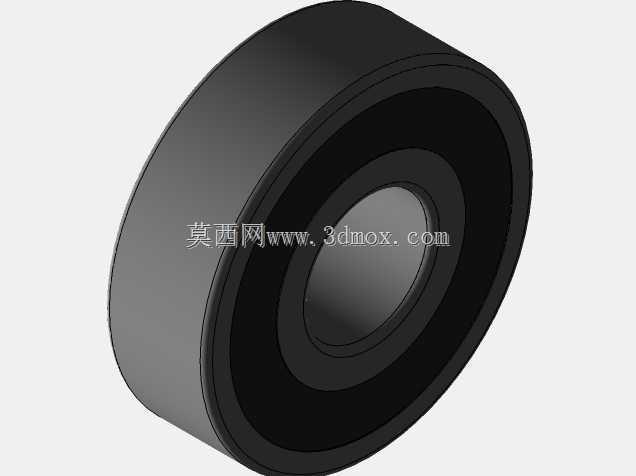

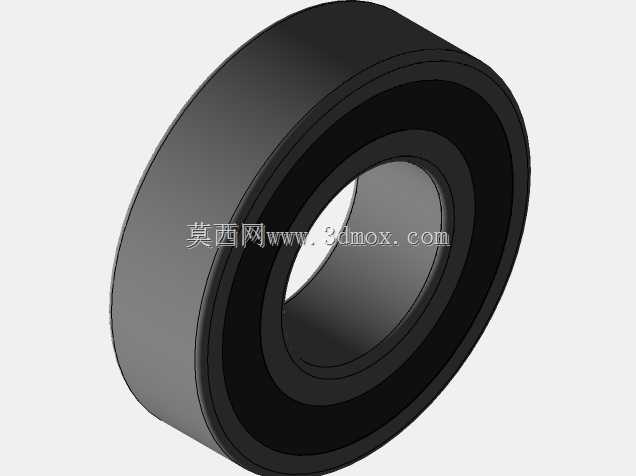

SKF6200系列深沟滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，SKF6200系列作为公制尺寸深沟球轴承的经典序列，其三维结构的精准建模，是机床主轴箱、电机端盖、输送辊道、泵类传动端等场景做装配干涉校验、载荷路径仿真的基础前提。从实际工程落地的角度看，这类轴承的核心作用是承接旋转轴的径向载荷，同时可承载一定比例的双向轴向载荷，通过滚动体与滚道的点接触摩擦替代轴与安装座的直接滑动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率，延长整套传动机构的无故障运行周期。

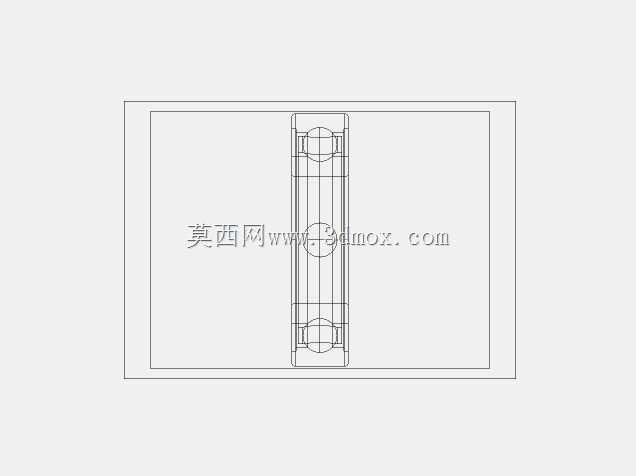

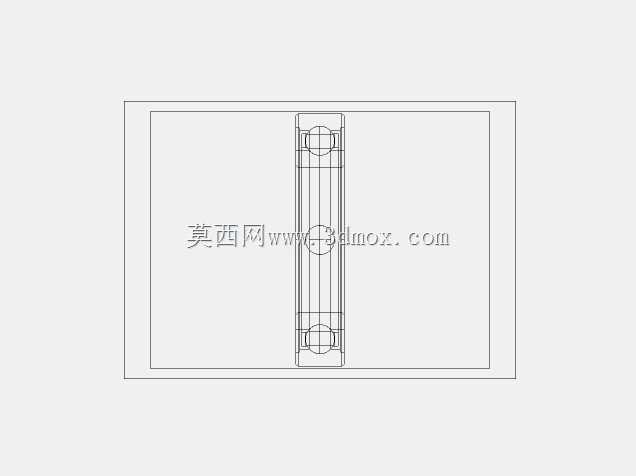

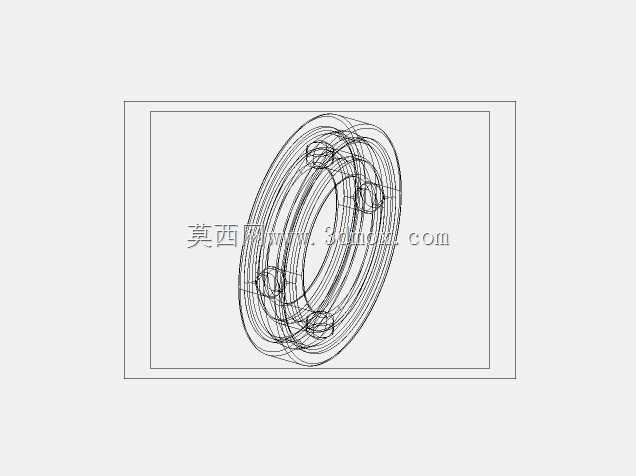

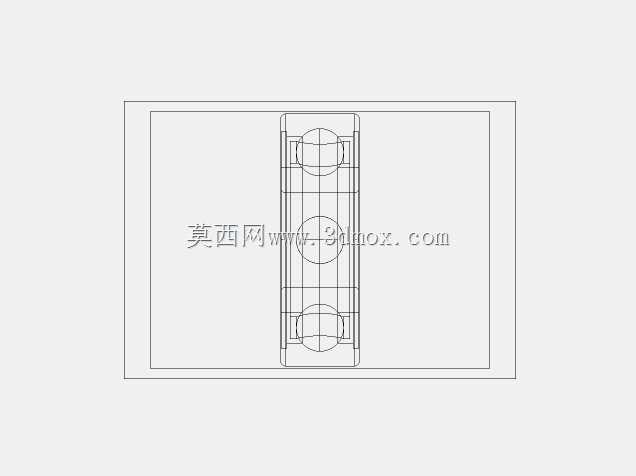

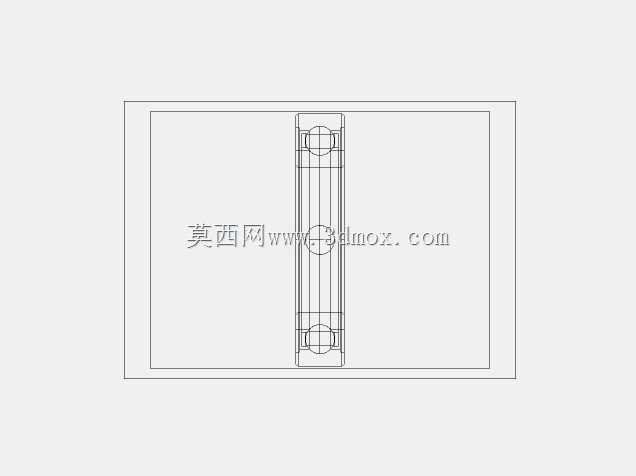

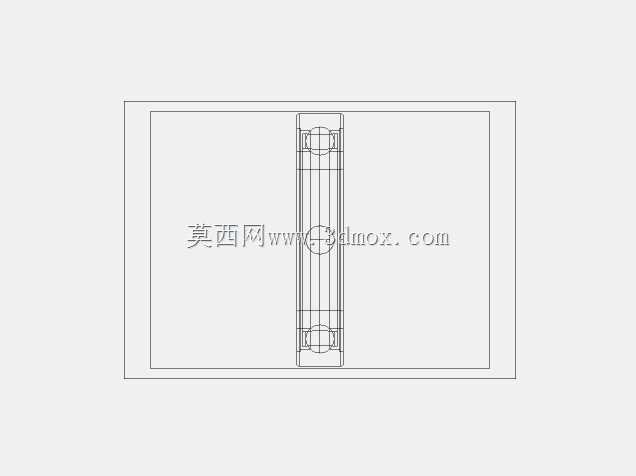

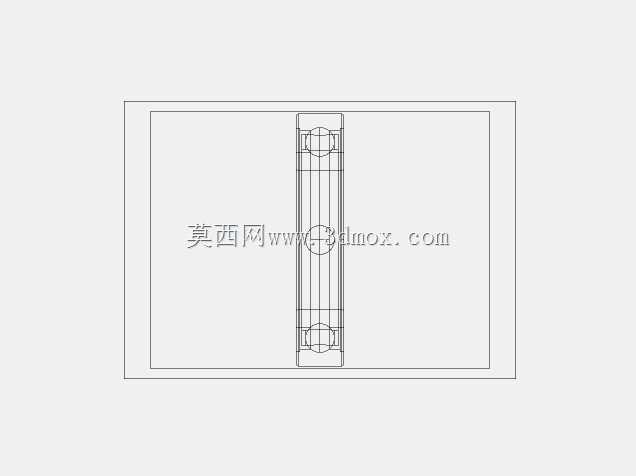

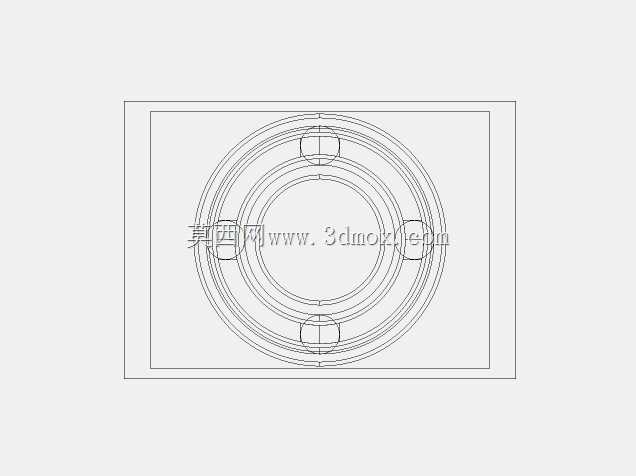

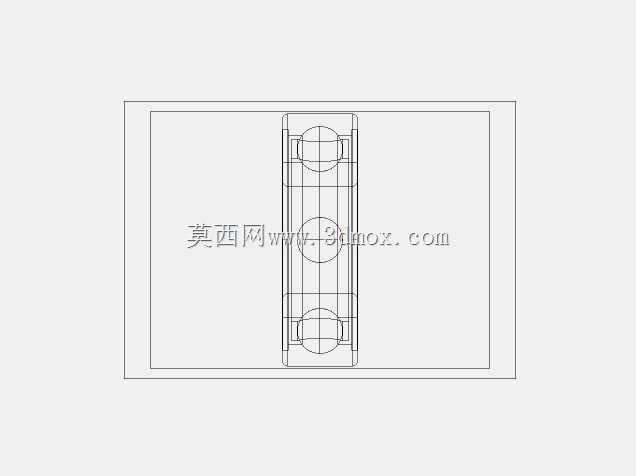

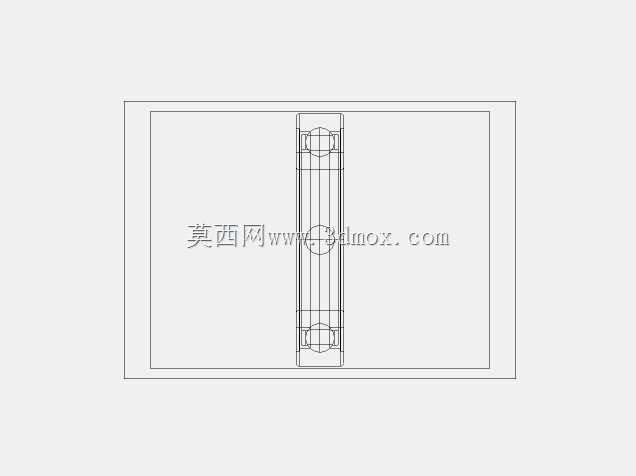

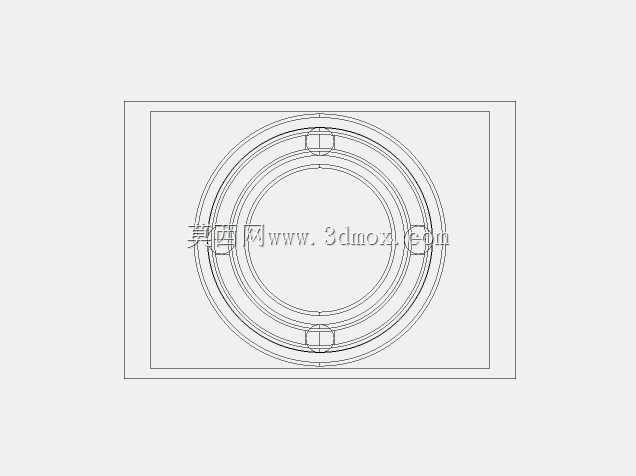

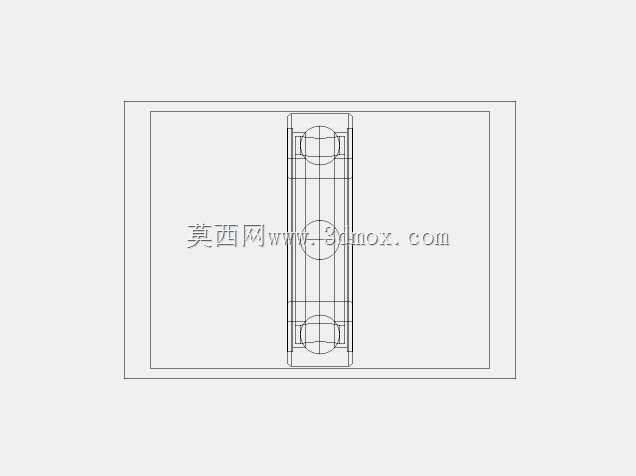

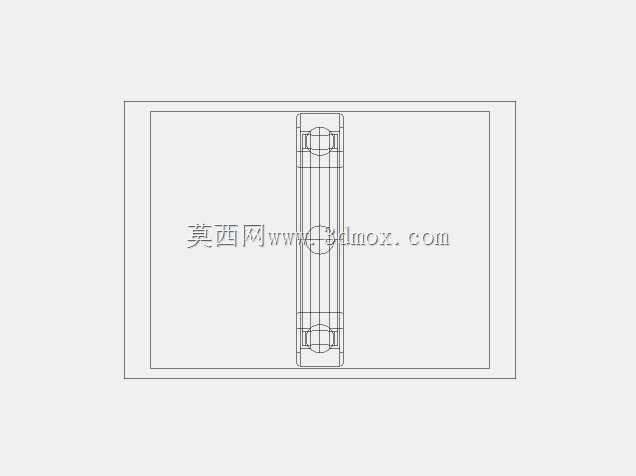

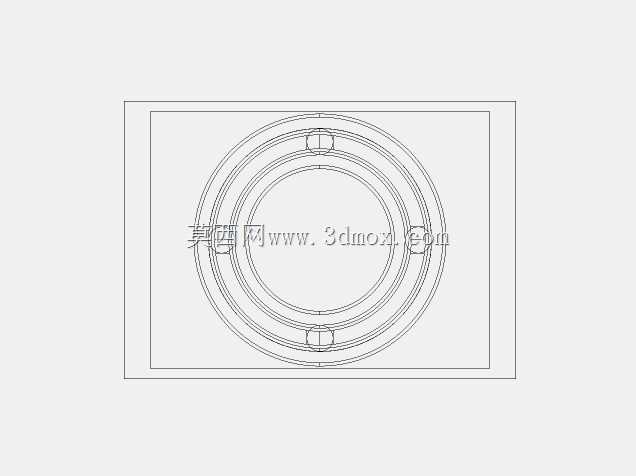

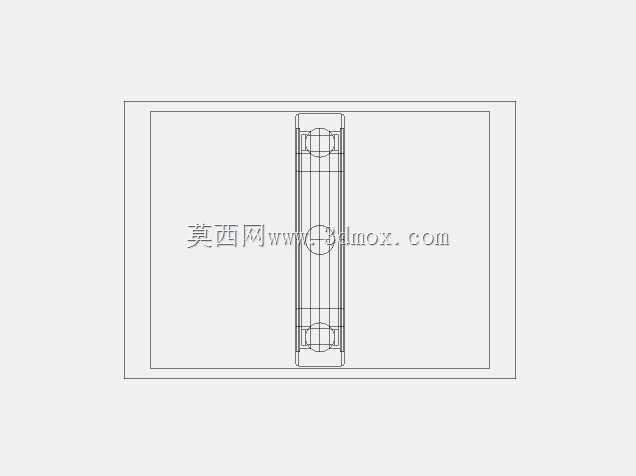

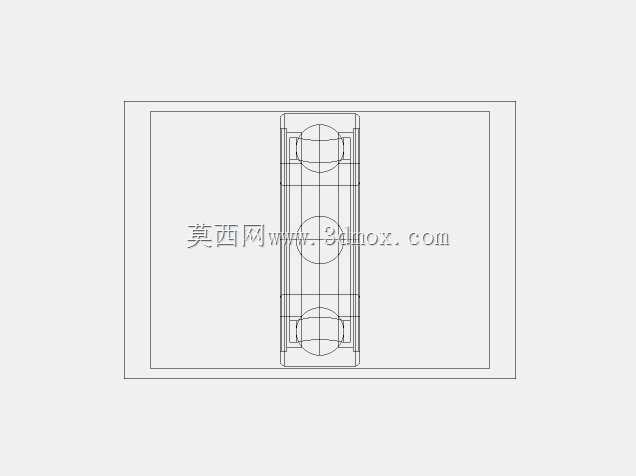

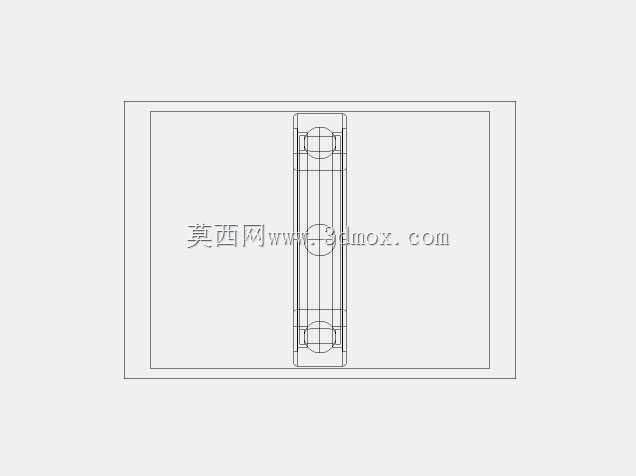

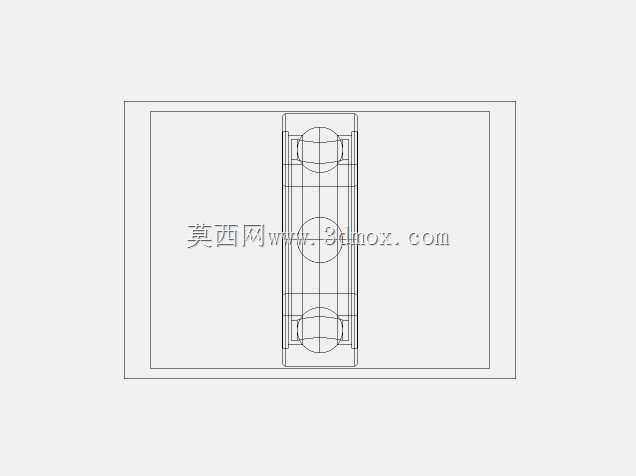

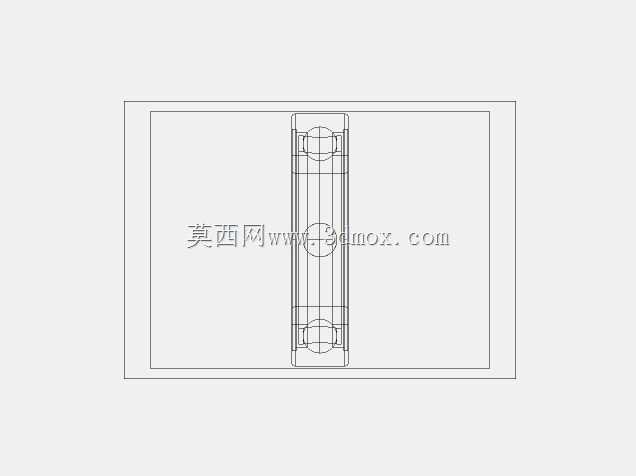

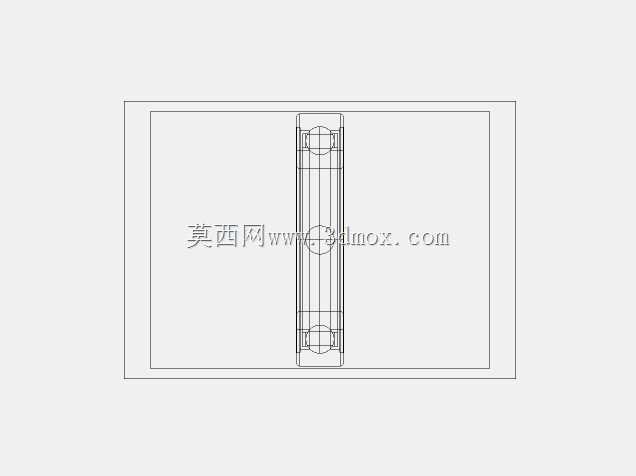

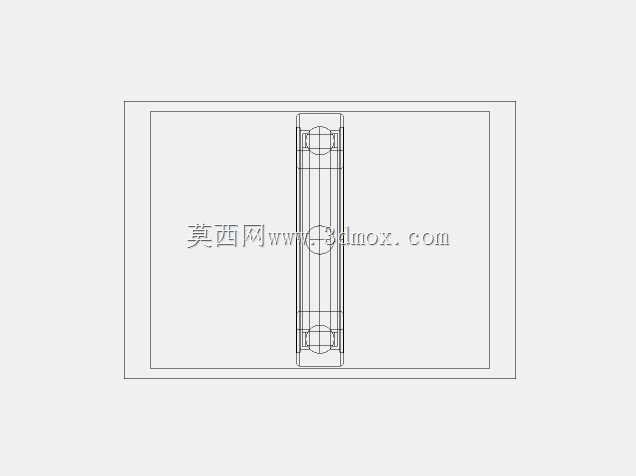

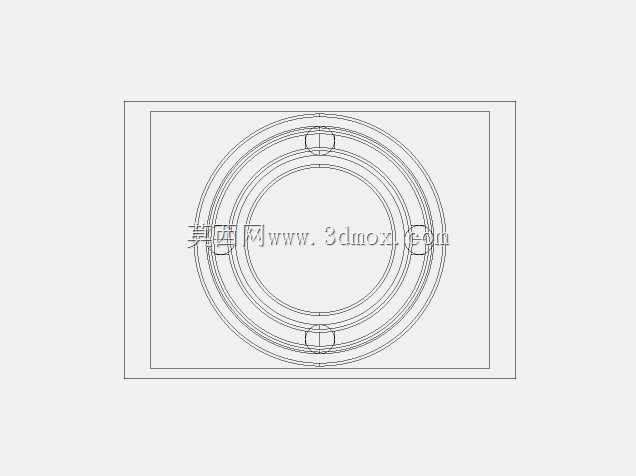

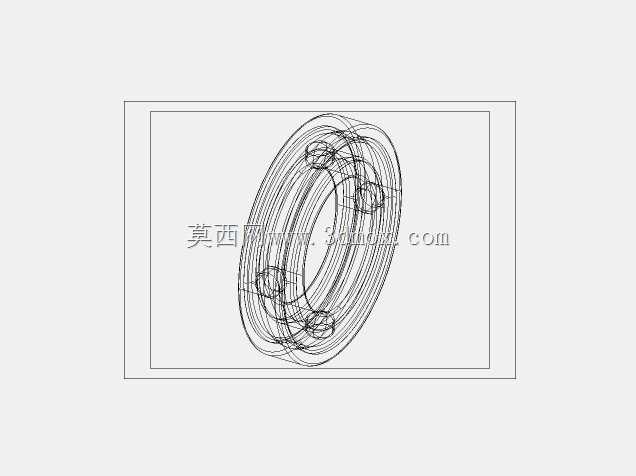

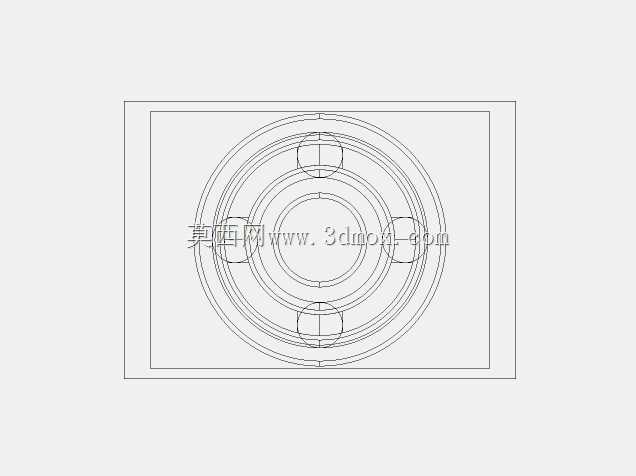

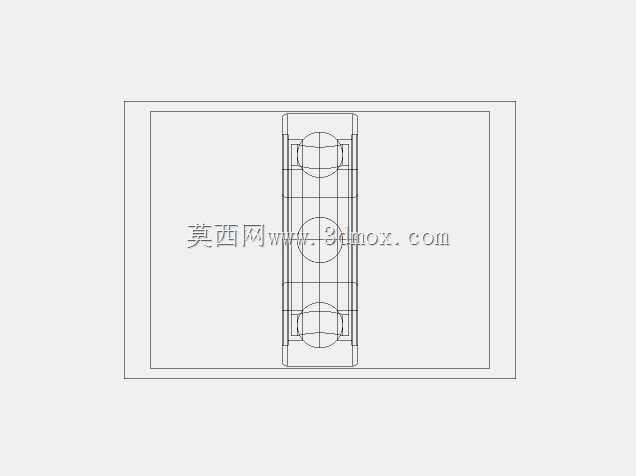

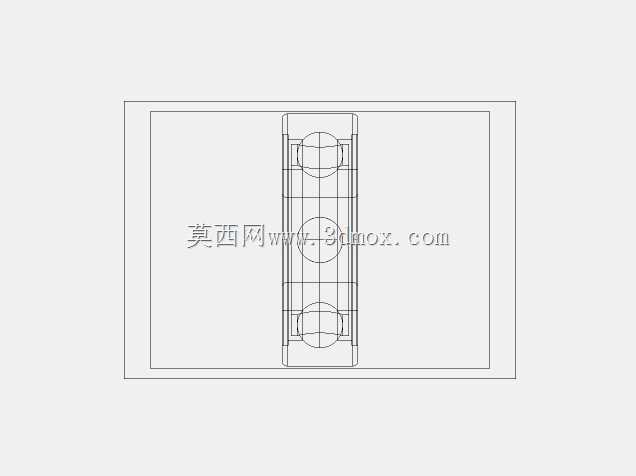

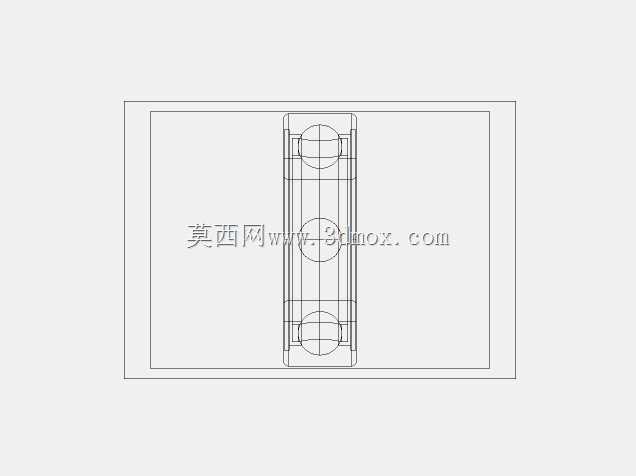

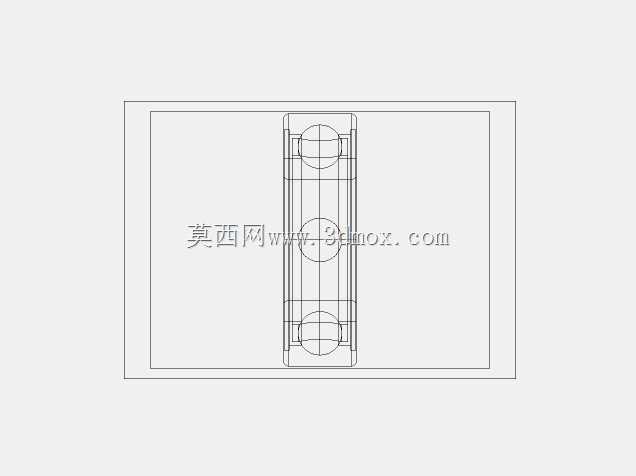

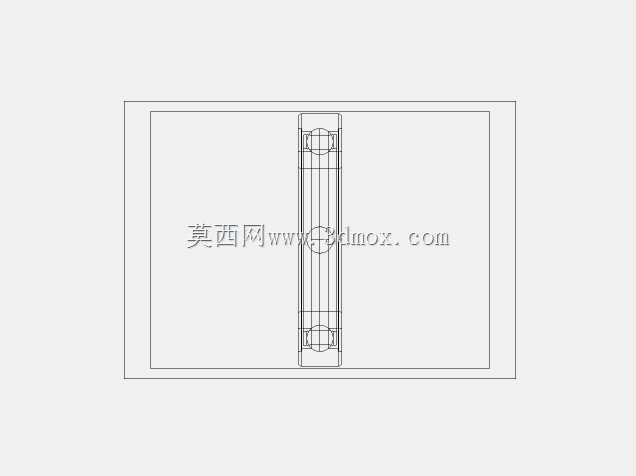

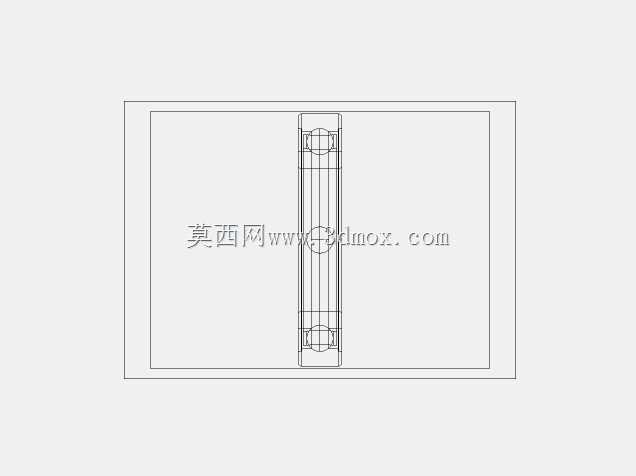

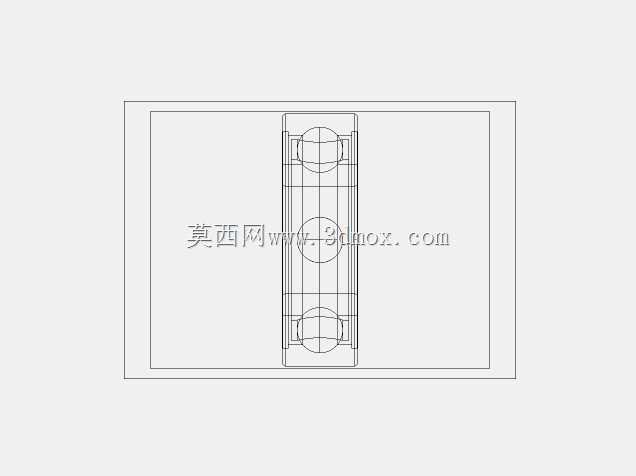

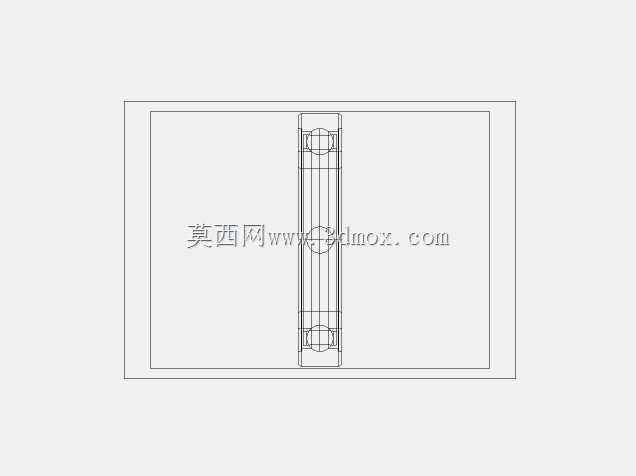

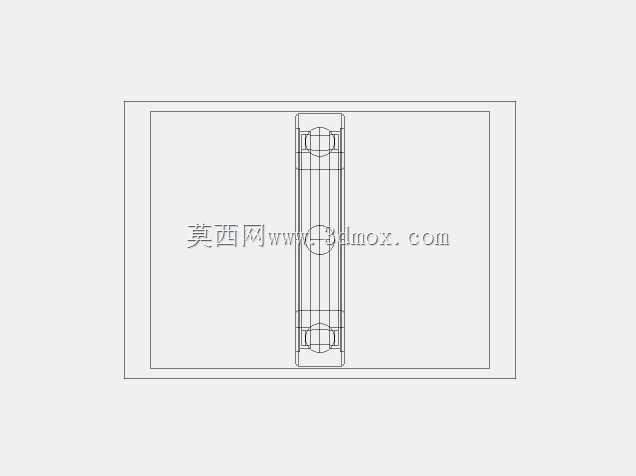

　　做该系列轴承的三维结构设计时，首先要明确安装边界的尺寸约束：内圈与轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，建模过程中需要严格区分内圈、外圈、滚动体、保持架四个核心组成部分的几何边界，不能出现各组件的实体干涉。内圈的内侧滚道为圆弧曲面，曲率半径略大于滚动体半径，保证滚动体在滚道内可顺畅滚动同时保留合理的接触应力分布区间；外圈外侧为标准圆柱面，作为与安装座孔配合的定位基准，端面与安装座挡边的贴合面需要保证平面度公差，避免安装后出现外圈偏斜导致的运转卡滞。

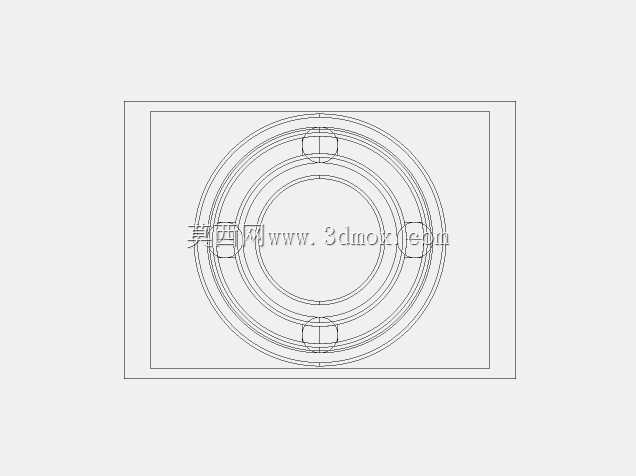

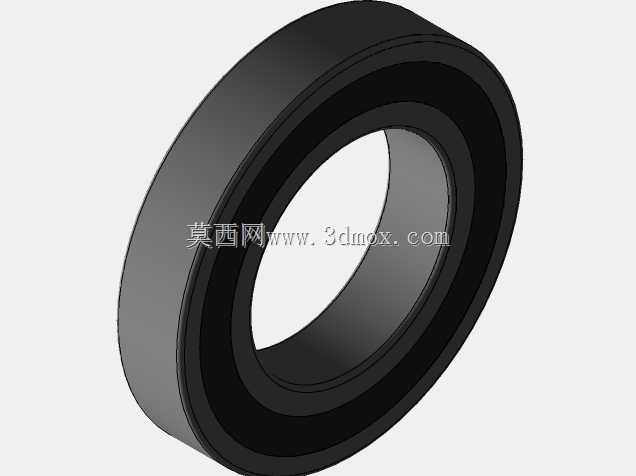

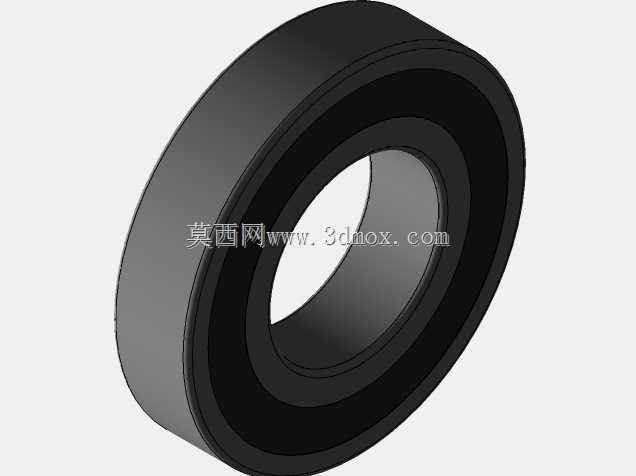

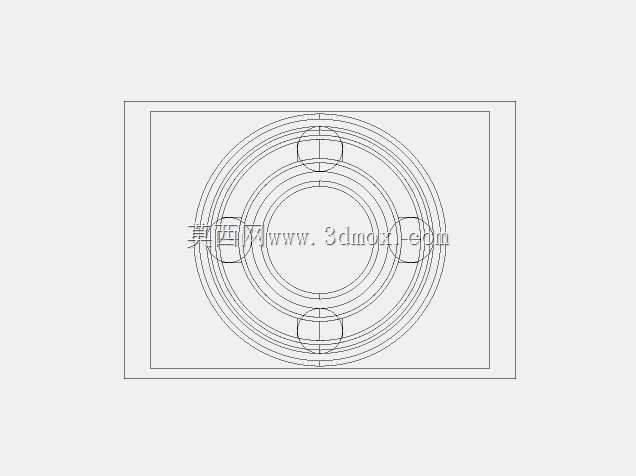

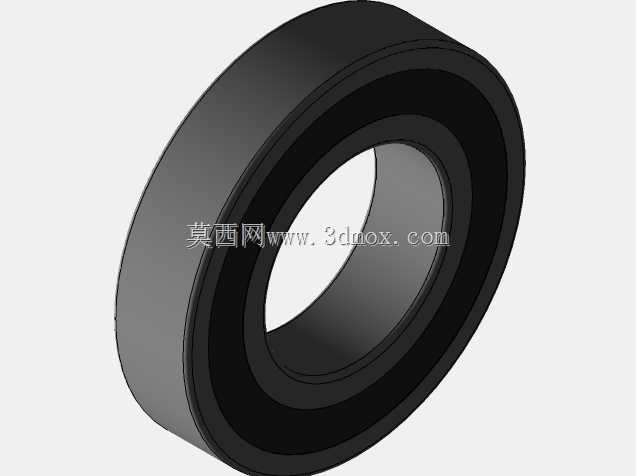

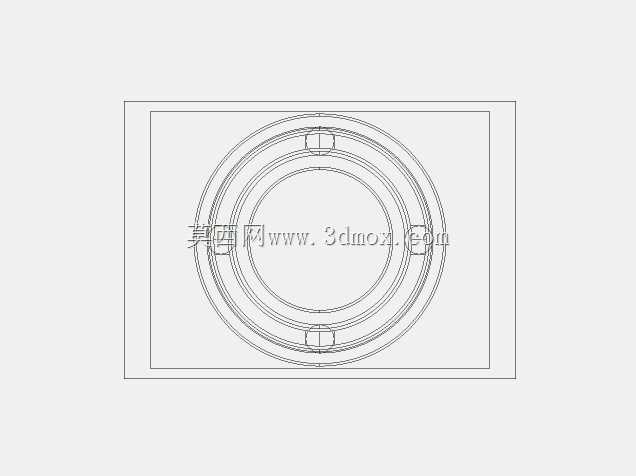

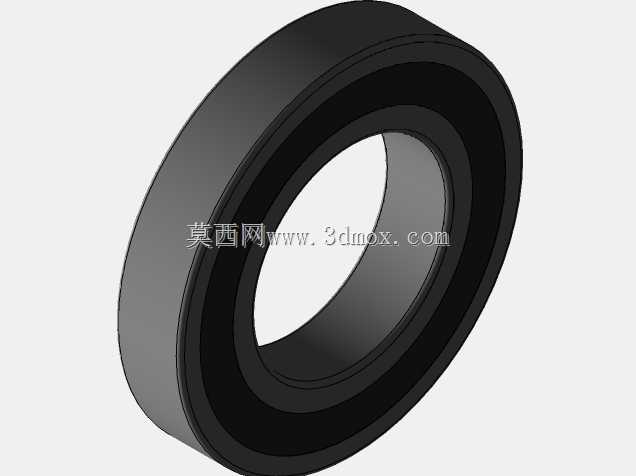

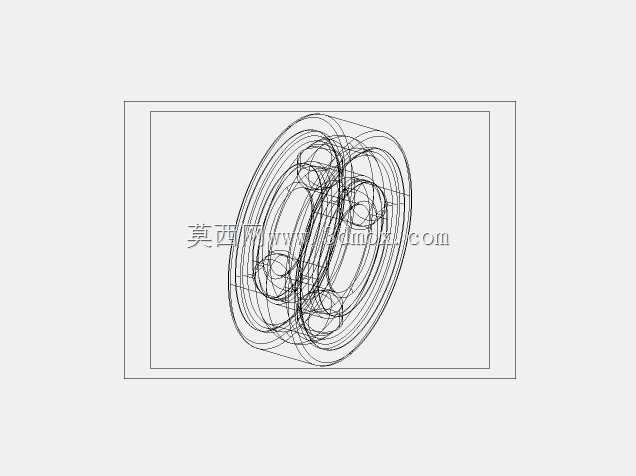

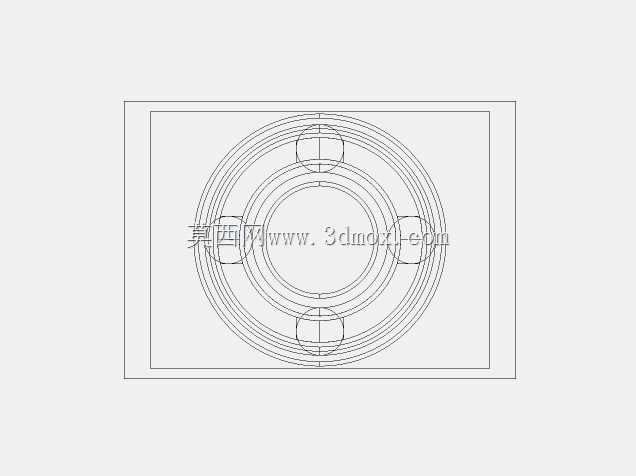

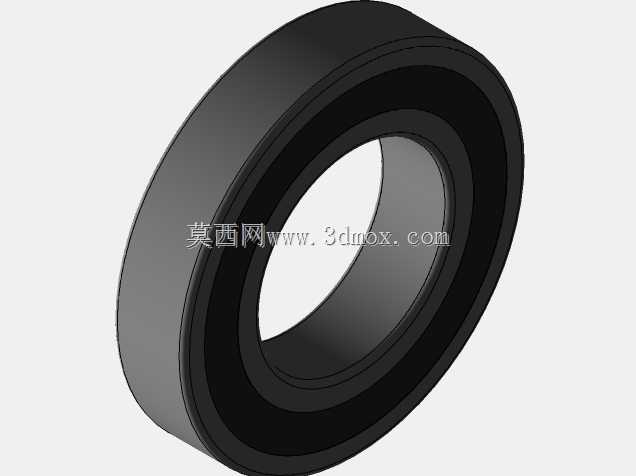

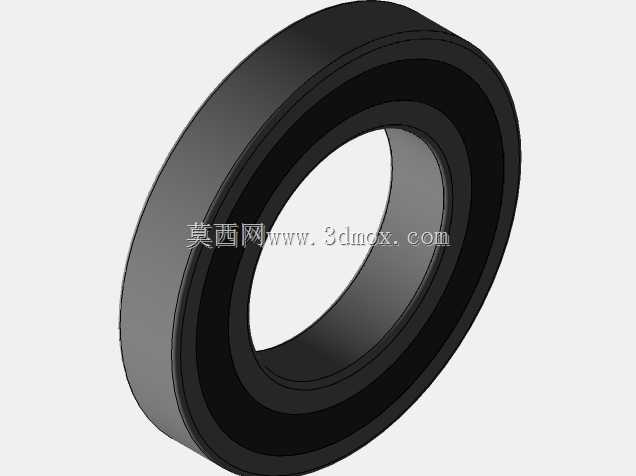

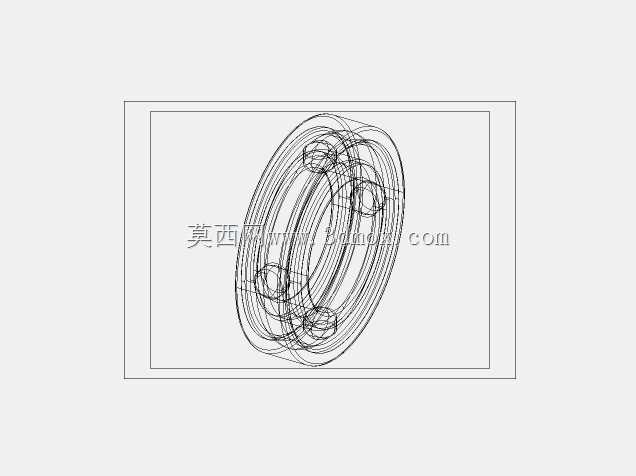

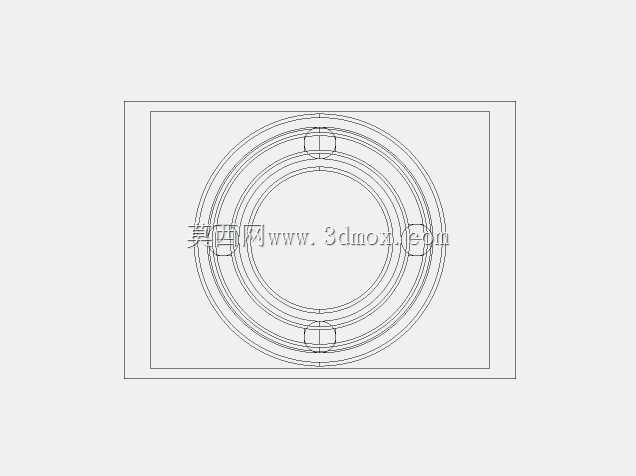

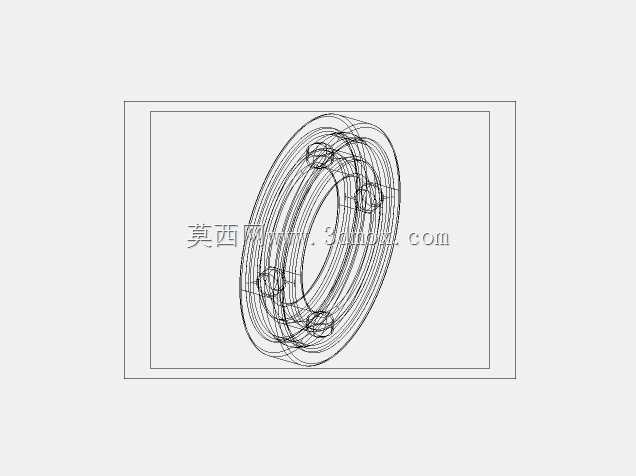

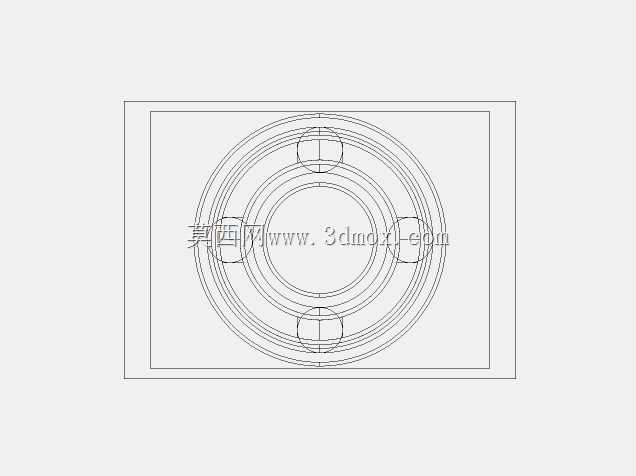

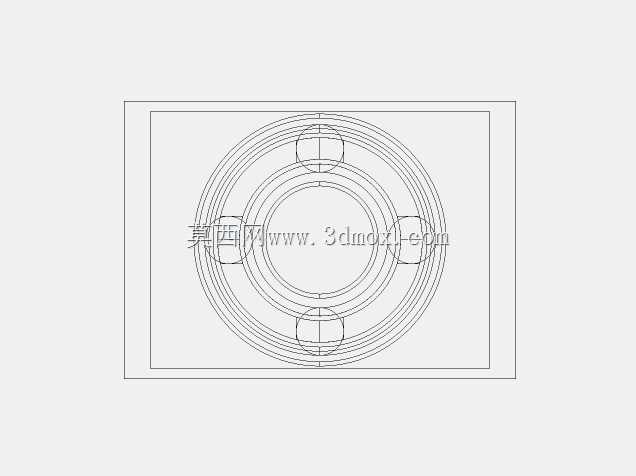

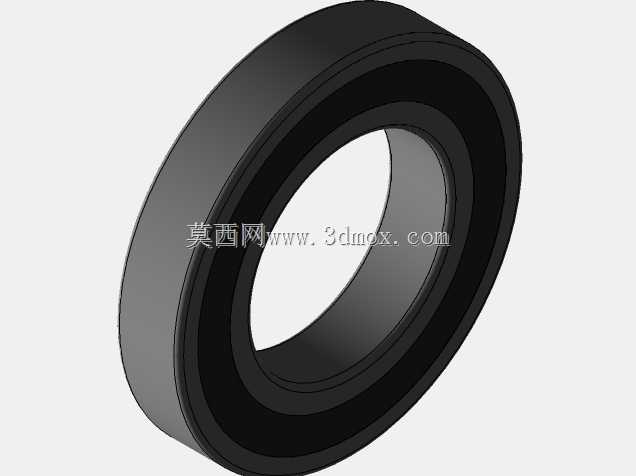

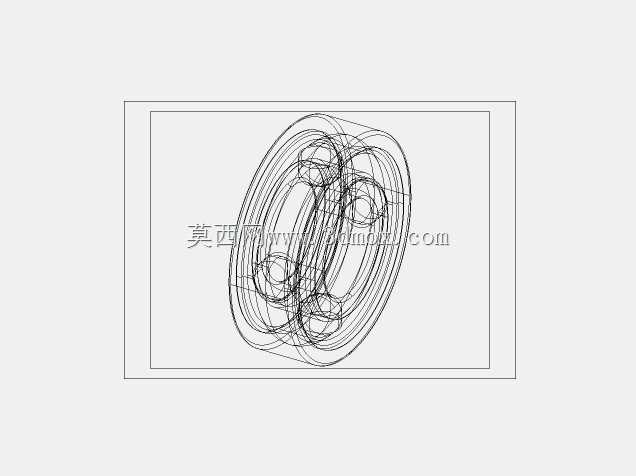

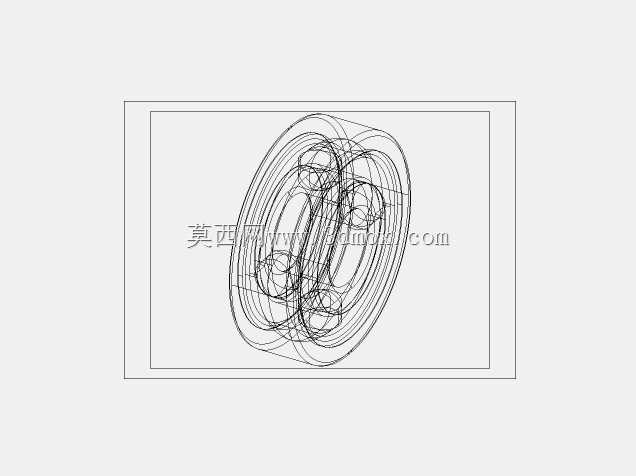

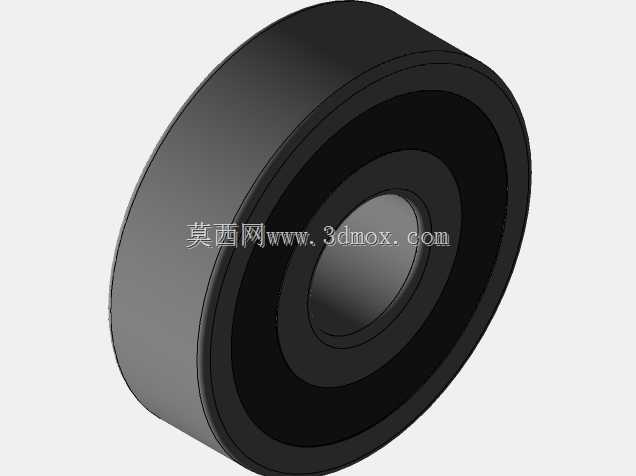

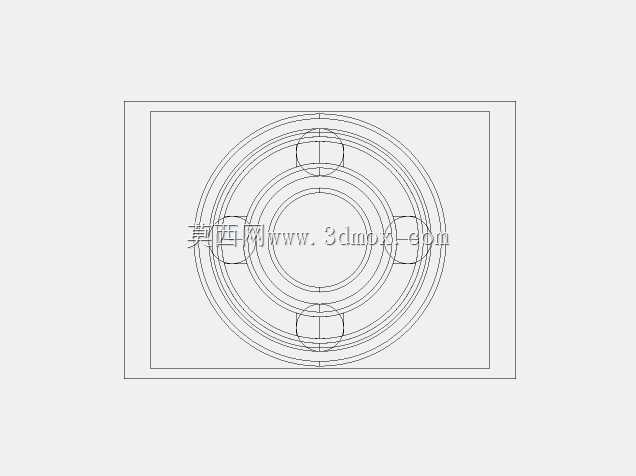

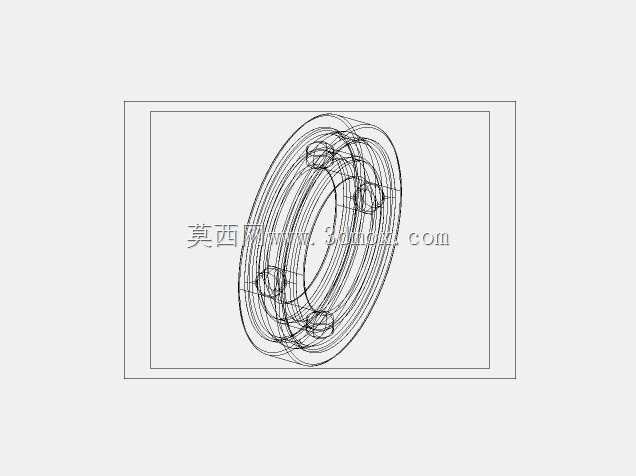

　　滚动体沿轴承周向均匀排布，保持架的兜孔结构需要完全包裹滚动体的赤道位置，既限制滚动体之间的相对位移避免互相碰撞摩擦，又预留足够的滚动间隙，保证轴承在高速运转时滚动体不会出现卡滞或窜动。很多新手建模时容易忽略密封结构的细节，6200系列带密封的版本，两侧的防尘盖或接触式密封圈需要与内圈的密封槽做精准的间隙配合，既保证密封效果阻挡外界粉尘、切削液进入轴承内部润滑腔，又不会因为过盈量过大增加额外的运转阻力。

　　从实际应用场景的适配性来看，CA6140普通车床的主轴箱传动齿轮轴支撑位、小型异步电机的输出端支撑、皮带输送机的托辊转轴、农用机械的传动轮支撑等位置，都会用到该系列不同内径规格的轴承。做整机装配设计时，不能只关注轴承本身的外形尺寸，还要预留出安装时的轴向定位空间，比如轴用弹性挡圈的卡槽位置、轴承端盖的压紧余量、润滑脂的填充腔体空间，这些细节如果在三维建模阶段没有考虑到位，实际加工装配时就会出现轴承装不到位、端盖压死滚动体导致运转阻力过大、密封失效漏脂等问题。

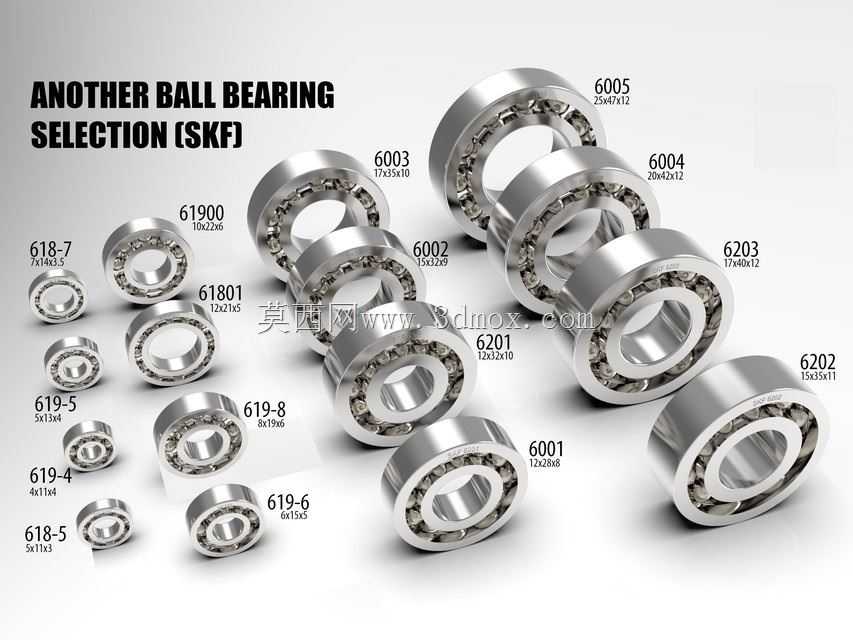

　　设计过程中还要考虑轴承的载荷匹配逻辑，6200系列不同内径型号的额定动载荷、额定静载荷存在明确的梯度差异，建模时虽然不需要直接标注载荷参数，但结构上的滚道深度、滚动体直径、套圈壁厚都要和对应型号的承载能力匹配，比如内径10mm的6200型号滚动体直径更小、套圈壁厚更薄，而内径20mm的6204型号滚动体直径更大、整体承载能力更强，不能出现同系列不同型号结构尺寸混淆的问题。另外，轴承的倒角尺寸也是容易被忽略的细节，内圈孔两端、外圈外圆两端的倒角需要符合安装导向的要求，方便压装时顺利进入轴径和座孔，避免尖角划伤配合表面影响装配精度。

　　在做机构运动仿真时，该轴承模型需要正确设置各组件的运动副约束：内圈与旋转轴设置为固定连接，外圈与安装座设置为固定连接，滚动体与内圈滚道、外圈滚道之间设置为接触约束，保持架与每个滚动体之间设置为旋转副约束，这样才能真实模拟轴承运转时滚动体既自转又沿滚道公转的运动状态，为后续的传动效率计算、发热仿真提供准确的模型基础。很多工程师在做装配时习惯直接调用标准件库的轴承模型，但往往不会核对模型的细节尺寸，比如保持架的材质对应的结构形式——冲压钢板保持架和铜实体保持架的结构差异会影响轴承的极限转速，带接触式密封和开式轴承的宽度尺寸存在细微差别，这些细节如果在建模阶段没有还原到位，后续做整机的运动干涉检查时就会出现误判，甚至导致实际加工出来的零件装配不上。
