FreeflyAltaX专业航拍重载四旋翼结构设计

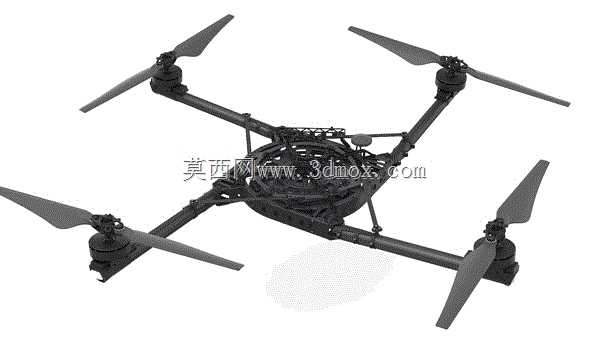

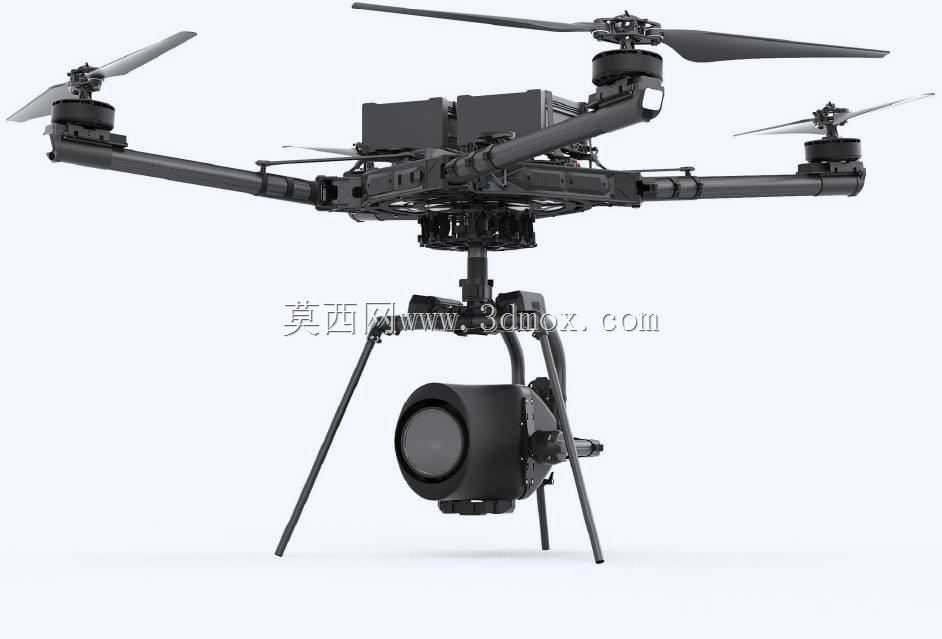

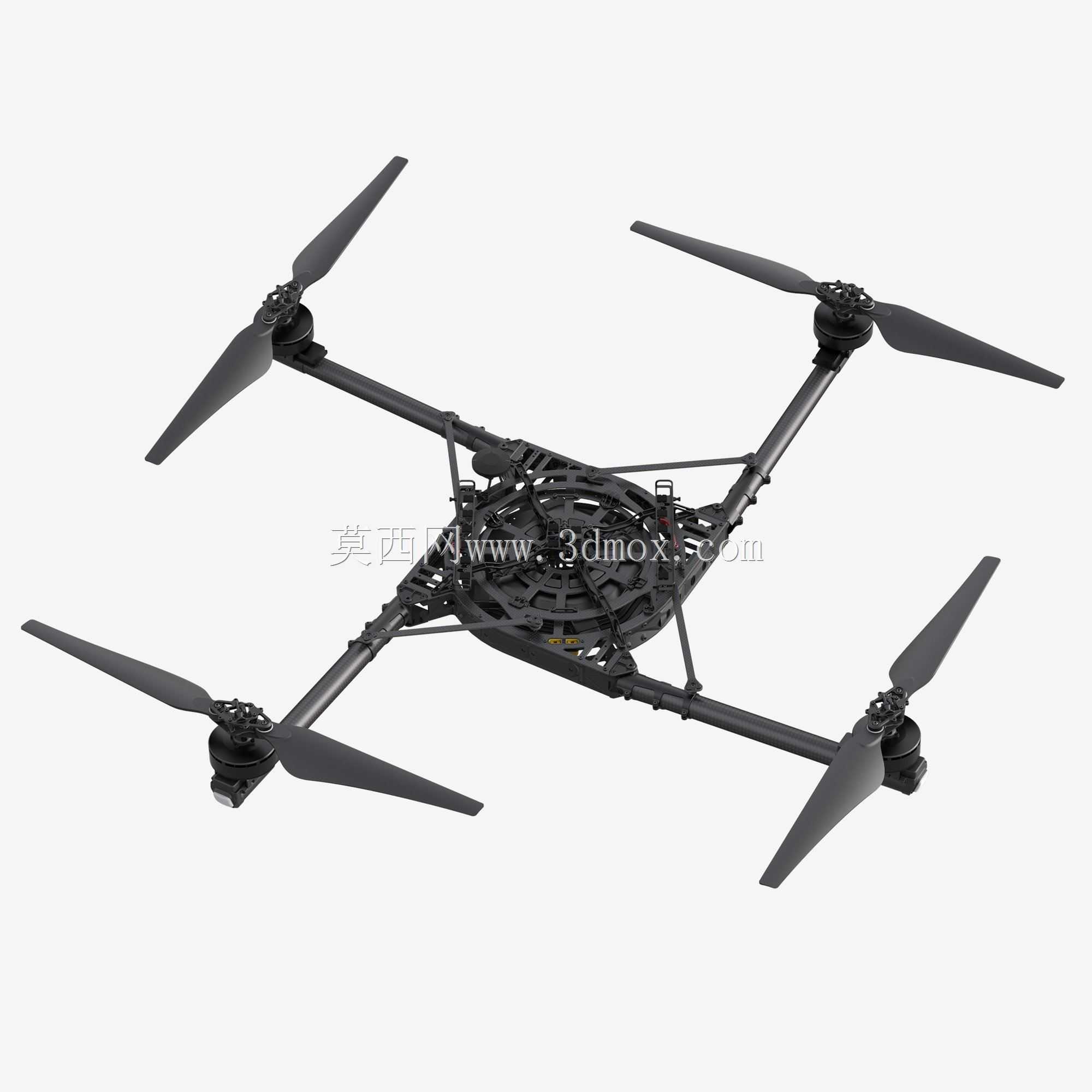

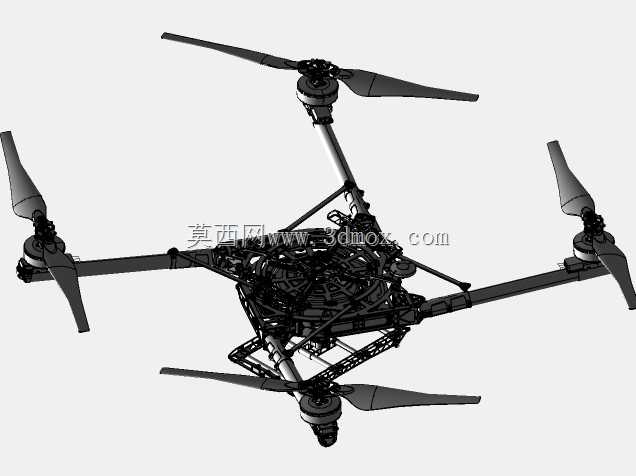

　　这款重载四旋翼飞行器的结构设计完全围绕专业影视航拍的核心需求展开，区别于消费级航拍无人机的轻量化取向，整机机架采用高刚性碳纤维管材拼接成型，机臂采用快拆锁止结构设计，在保证运输收纳便利性的同时，锁止机构的配合公差控制在0.1mm以内，避免飞行过程中机臂出现旷量影响拍摄稳定性。起落架采用可收放式碳纤维支腿设计，支腿展开后形成的支撑跨距达到1.2m，能够在坡度不超过15°的非平整地面稳定停放，支腿收放行程经过精准校核，完全避开下方挂载云台的全角度转动范围，不会在拍摄过程中进入镜头画面形成穿帮。机身上部的设备舱采用模块化分区设计，分别预留飞控系统、动力电池、图传模块的独立安装位，各安装位均设置减震胶柱与机架硬连接部分隔离，

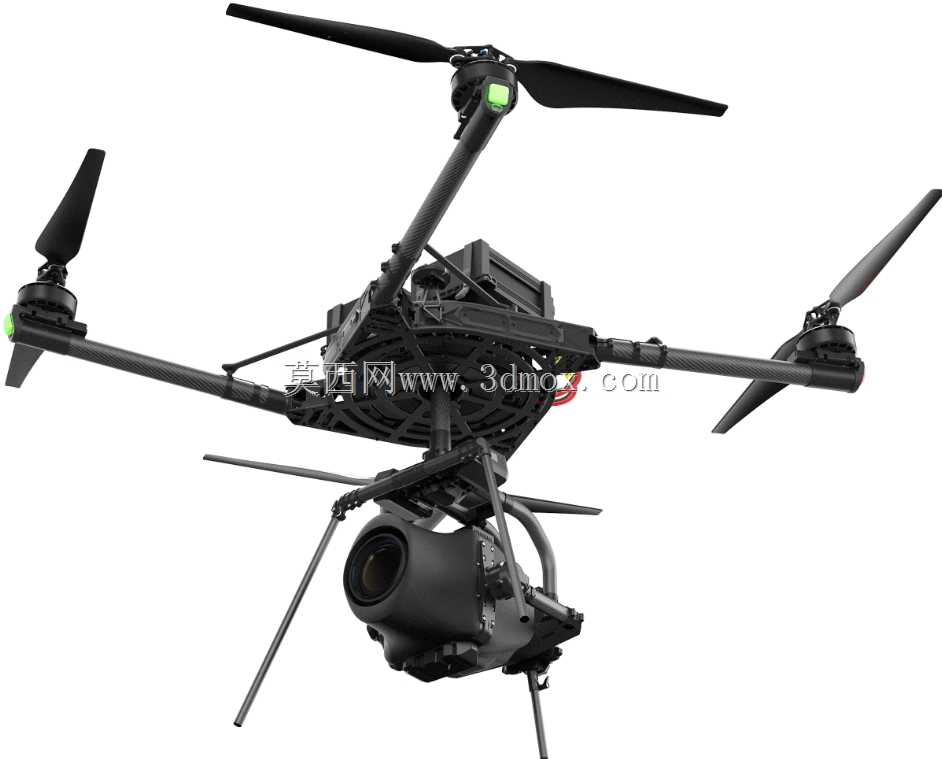

　　过滤飞行过程中电机转动产生的高频振动，避免振动传递至挂载的摄像设备影响成像清晰度。动力系统匹配大扭矩无刷电机与高螺距碳纤维螺旋桨，单轴最大拉力达到5kg，整机最大起飞重量下的有效挂载余量不低于3kg，能够适配主流的专业电影摄影机、变焦镜头以及三轴稳定云台的组合挂载需求。云台挂载接口采用标准快装板结构，安装基准面的平面度控制在0.05mm以内，保证云台安装后无偏斜，挂载点位于整机重心正下方，飞行过程中云台的重量变化不会影响整机的配平状态，降低飞控系统的姿态修正负荷。机臂的电机安装座设置有5°的内倾角度，能够提升飞行器水平方向的姿态响应速度，在影视航拍常见的低空贴地飞行、环绕跟拍、高速追拍场景下，姿态调整延迟控制在20ms以内，

　　能够精准匹配拍摄过程中的机位移动需求。整机的布线全部集成在碳纤维机臂内部，外露线缆全部采用航空插头连接，避免户外复杂拍摄环境下的线缆剐蹭、雨水侵蚀问题，设备舱外壳设置有散热格栅，能够在长时间悬停拍摄过程中保证内部电子设备的工作温度处于合理区间，不会出现过热降频的问题。
