Freefly Movi Pro三轴相机稳定器结构

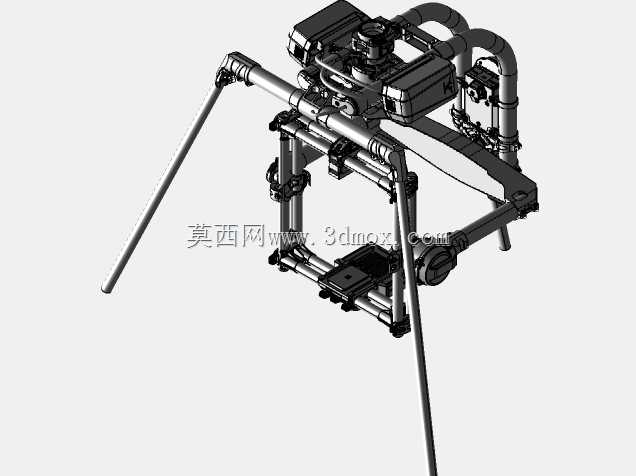

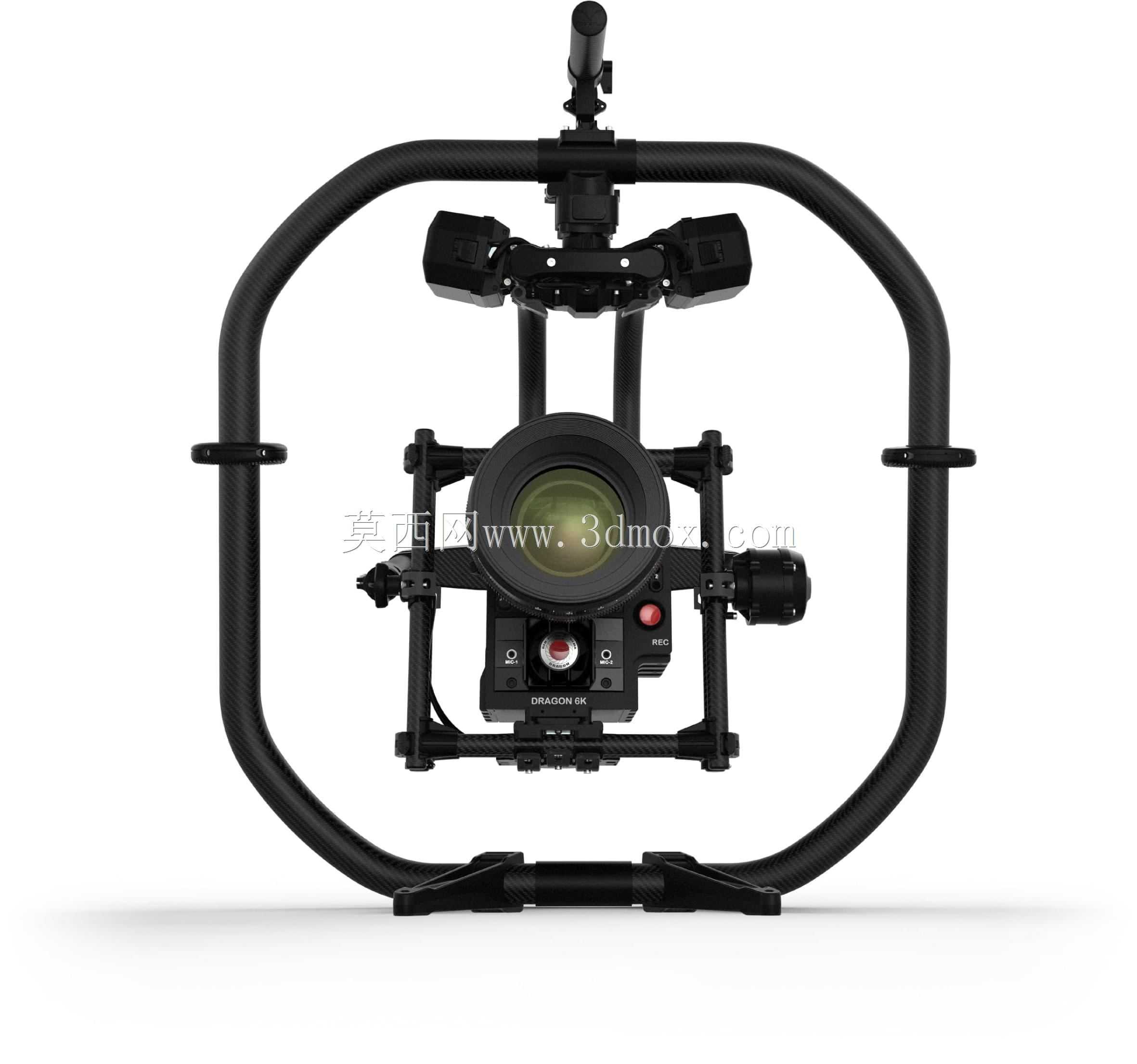

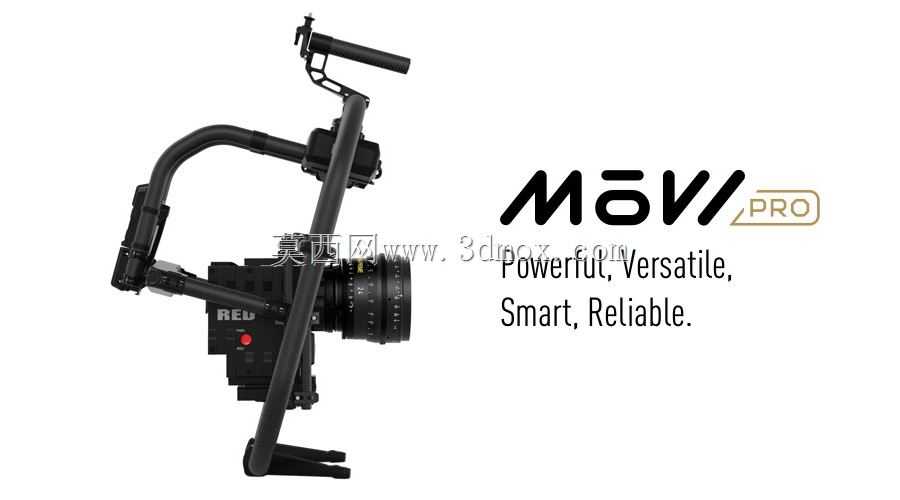

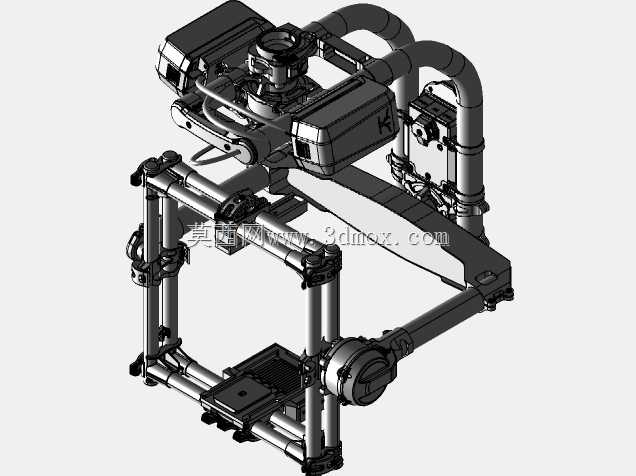

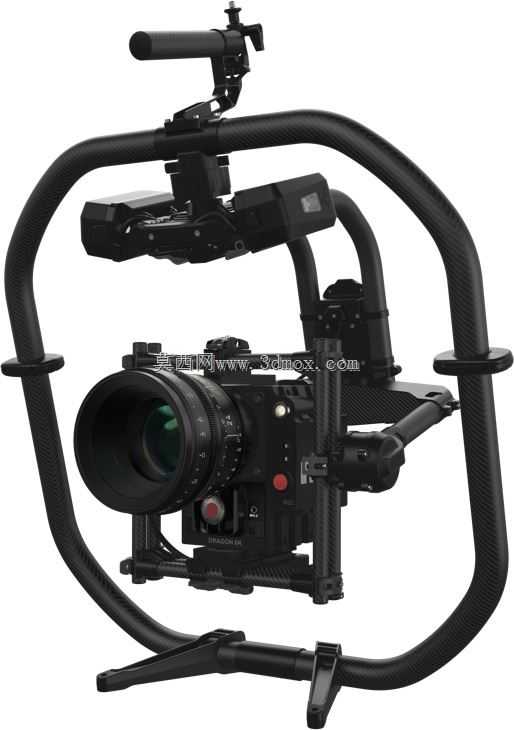

　　这款三轴万向节稳定系统主要面向专业影视拍摄场景，可适配各类专业数字电影机、微单相机及配套镜头组，既可以作为手持拍摄增稳设备完成跟拍、长镜头移动拍摄作业，也可挂载至无人机、摇臂、索道摄像系统等平台，实现航空摄影、特殊机位的平稳画面采集。从结构设计来看，整体采用环形环抱式框架布局，三个轴向的无刷电机分别对应航向、俯仰、横滚三个自由度的姿态调整，框架主体采用高强度碳纤维复合材质加工，在保证结构刚性足以承载大重量专业相机与镜头组合的前提下，尽可能降低设备自身重量，减少长时间手持作业的操作人员负荷。设备顶部设置有快装式握持手柄，底部预留标准快装板安装接口，可快速切换手持、车载、机载等不同安装场景，无需额外复杂的转接工装。

　　三个轴向的转动关节均设置有限位结构与走线槽位，避免相机供电线、视频传输线在云台转动过程中发生缠绕、拉扯，同时各轴的转动角度边界经过精准校核，在保证足够调整范围覆盖常规拍摄机位需求的同时，避免超程转动导致设备磕碰、线缆拉断。内置的惯性测量单元实时采集相机姿态数据，通过闭环控制算法驱动各轴电机反向补偿操作人员行走、载体移动带来的抖动，保证拍摄画面的平稳性。从安装边界来看，环抱式框架的内部净空尺寸经过优化，可兼容带兔笼、跟焦器等附件的专业相机组合，快装接口采用行业通用标准规格，可与市面主流的摄影支撑配件直接适配，无需定制转接件。框架的握持部位做了防滑包覆处理，底部支撑脚可在静置放置时保证设备平稳直立，无需额外放置支架即可临时停放，方便拍摄间隙的设备调整与转场。整体结构的配重布局经过重心优化，将电机、控制板等重量较大的部件尽可能靠近整体重心位置，降低电机驱动负载，提升动态响应速度，同时减少长时间运行的功耗与发热。
