工业旋风加袋式组合除尘管路系统设计

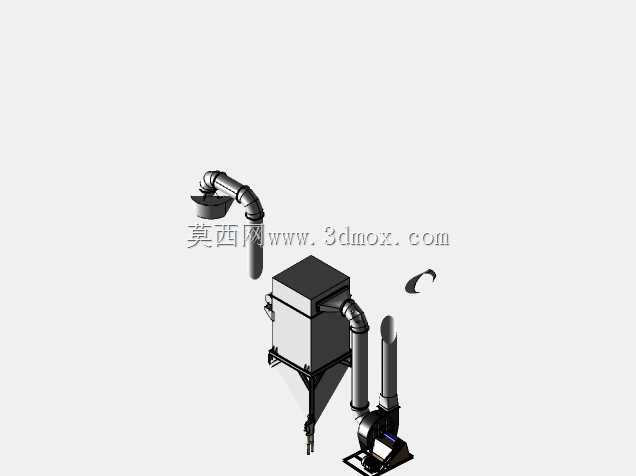

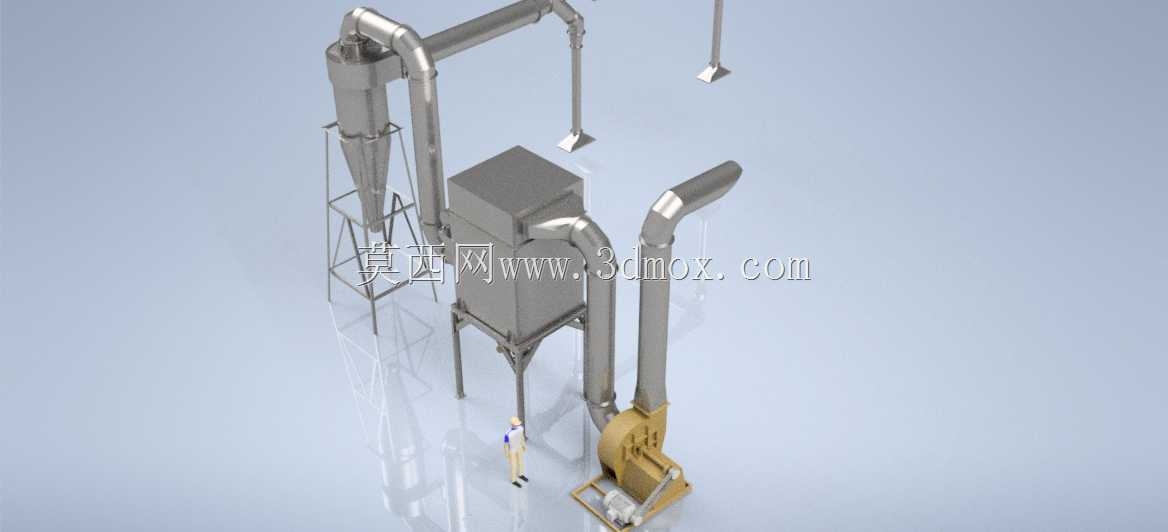

　　这套组合式除尘管路系统，主要面向机加工车间、粉体输送工段、木材加工开料区这类存在持续性粉尘逸散的作业场景，用来捕集生产过程中产生的悬浮颗粒物，避免粉尘在车间内弥散影响作业环境，同时也能降低可燃粉尘堆积带来的安全隐患。整套系统采用两级除尘的架构设计，前端配置旋风分离单元，依靠气流沿筒壁高速旋转产生的离心力，先把气流中裹挟的大粒径、高密度粉尘颗粒甩向筒壁，顺着锥段滑落至集灰斗，这一级预处理能先滤除60%以上的大颗粒杂质，大幅降低后端过滤单元的负荷，延长滤袋的更换周期。后端衔接的是脉冲袋式过滤单元，经过一级预处理的气流进入箱体后，透过滤袋完成精细过滤，残留的细粒径粉尘会被截留在滤袋外表面，洁净气流则通过净气室汇入后端的引风管路，

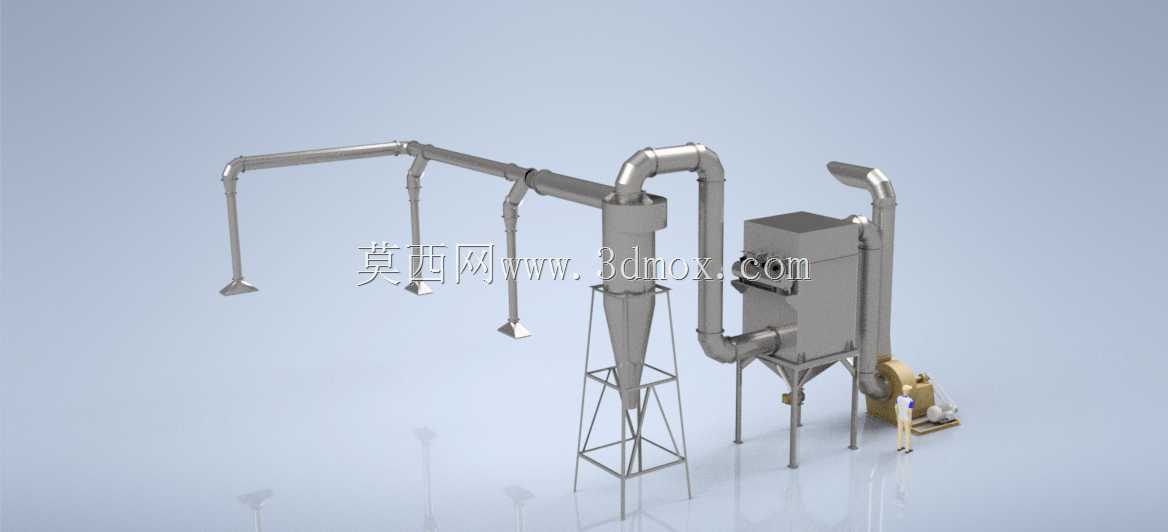

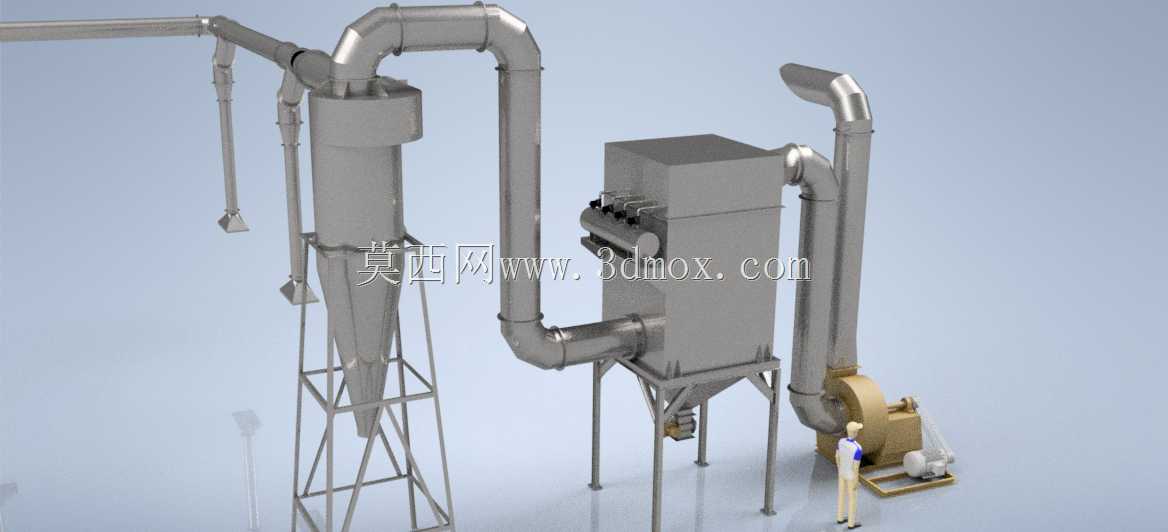

　　由离心风机提供整个管路的输运动力，最终达标排出。在管路布局设计上，所有弯头都采用大曲率半径的圆弧过渡结构，尽可能降低气流在转向处的阻力损失，避免直角弯头容易出现的积灰堵管问题；各吸尘支管路都设置了可调节的风阀，能根据不同工位的产尘量单独调整抽风风量，平衡整个管网的阻力分配，避免出现近端工位风量过大、远端工位吸力不足的问题。安装边界方面，整套系统采用落地式支架安装，旋风单元的支架采用三角桁架结构，保证高径比较大的筒体运行稳定性，袋式除尘单元的支架预留了足够的集灰斗卸灰空间，底部距离地面的高度满足标准集灰桶的放置与更换需求；风机单元设置了独立的减震基座，和主管路之间采用软连接过渡，减少风机运行时的振动传递到管路系统产生共振噪音。

　　设计过程中对各段管路的风速做了匹配计算，主管道内风速控制在合理区间，既保证粉尘不会在管内沉降堆积，也不会因为风速过高造成管路磨损过快；设备检修位置预留了足够的操作空间，袋式单元的顶部检修门开启范围内没有其他管路遮挡，方便日常更换滤袋、检修脉冲喷吹机构，旋风单元的筒体也设置了检修手孔，便于定期清理内壁粘附的积尘。
