哈斯VF-6/40立式数控加工中心结构

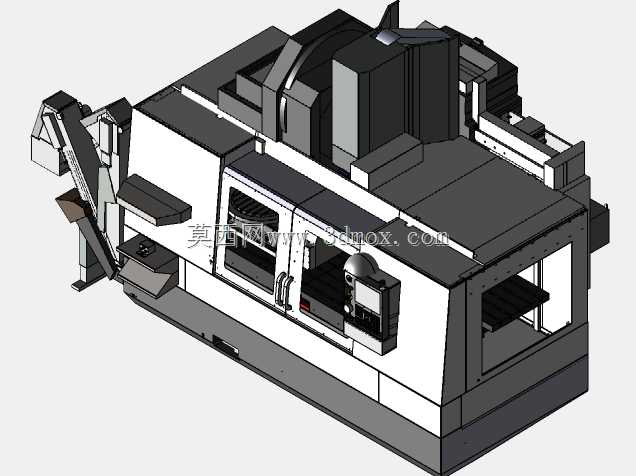

　　这款立式数控加工中心的三维结构还原，覆盖了从床身基座到主轴单元、刀库系统、冷却排屑组件的完整装配关系，建模时优先考虑了设备在车间实际布局中的安装边界约束，整机占地尺寸对应车间布局时需预留前方操作位、侧面电气柜检修空间、后方排屑器出料通道，地面承重要求需匹配床身铸铁件的整体重量分布，避免安装后出现地基沉降影响加工精度。从实际加工场景来看，该设备主要面向中小尺寸金属零件的铣削、钻削、镗削、攻丝等多工序集中加工，常见于汽车零部件加工车间、模具制造工坊、通用机械零件生产工段，可一次装夹完成平面、型腔、曲面、孔系的复合加工，减少工件多次装夹带来的定位误差，适配中小批量多品种零件的柔性生产需求。结构设计上，床身采用整体式铸铁结构，

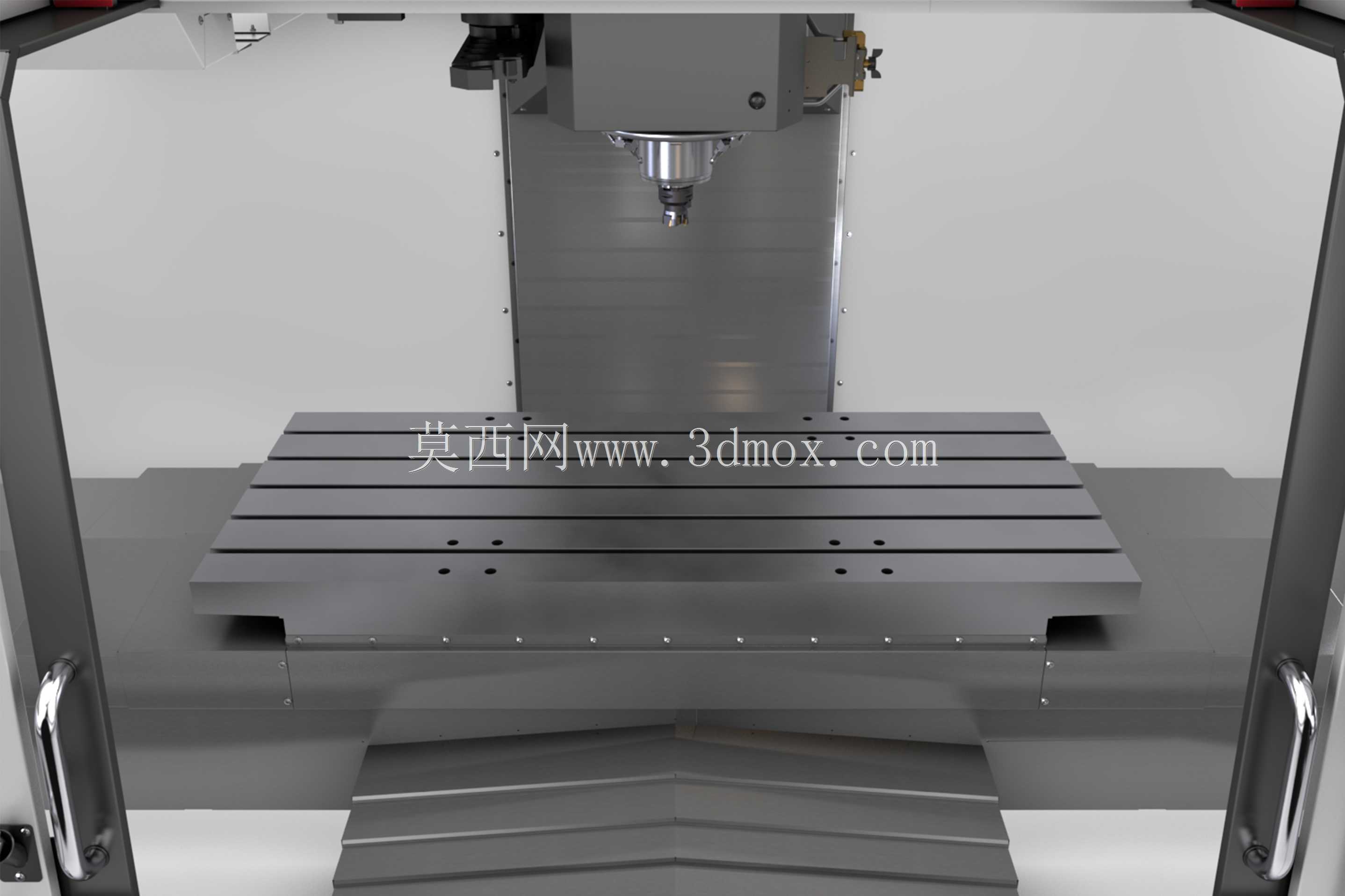

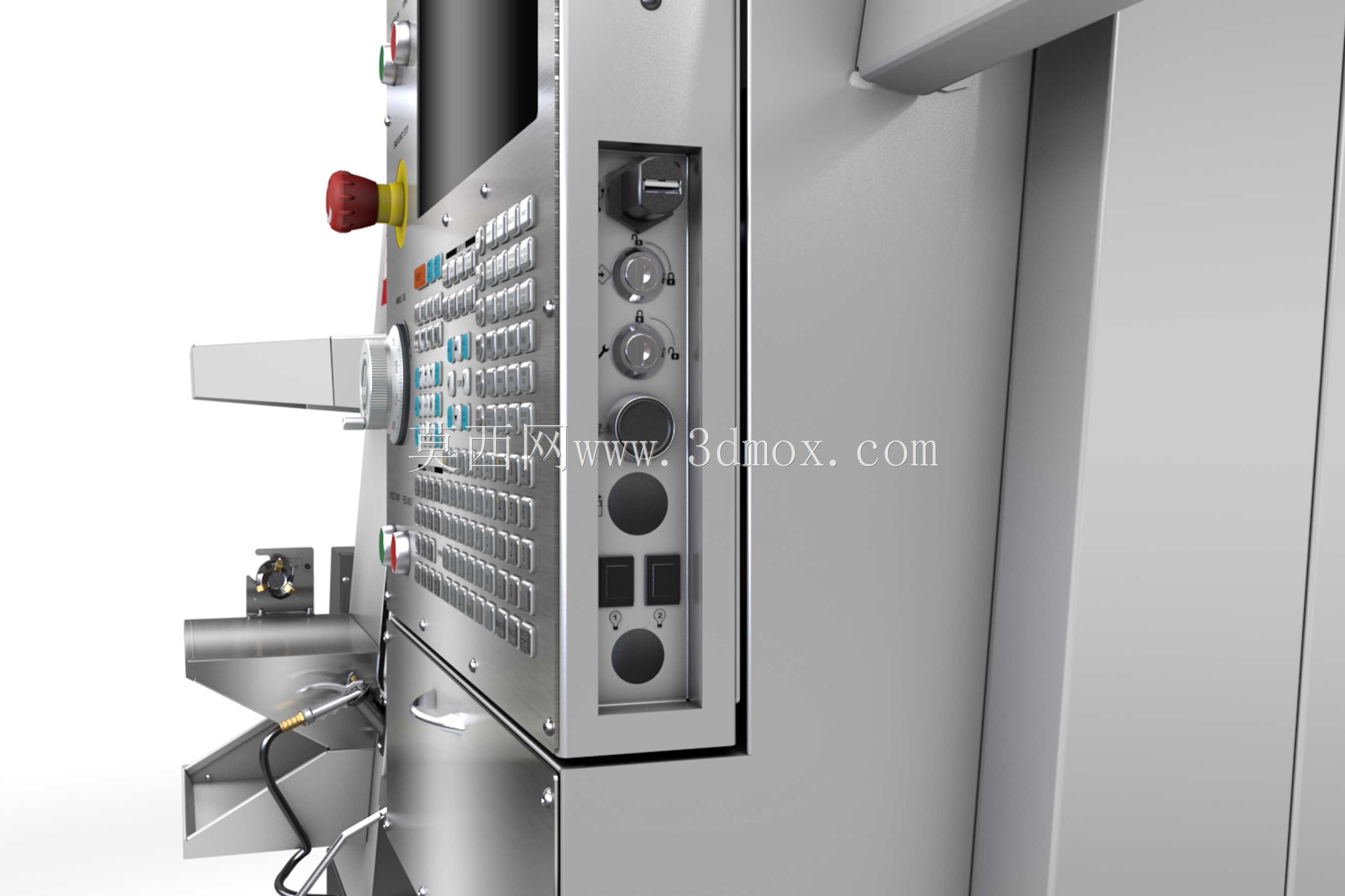

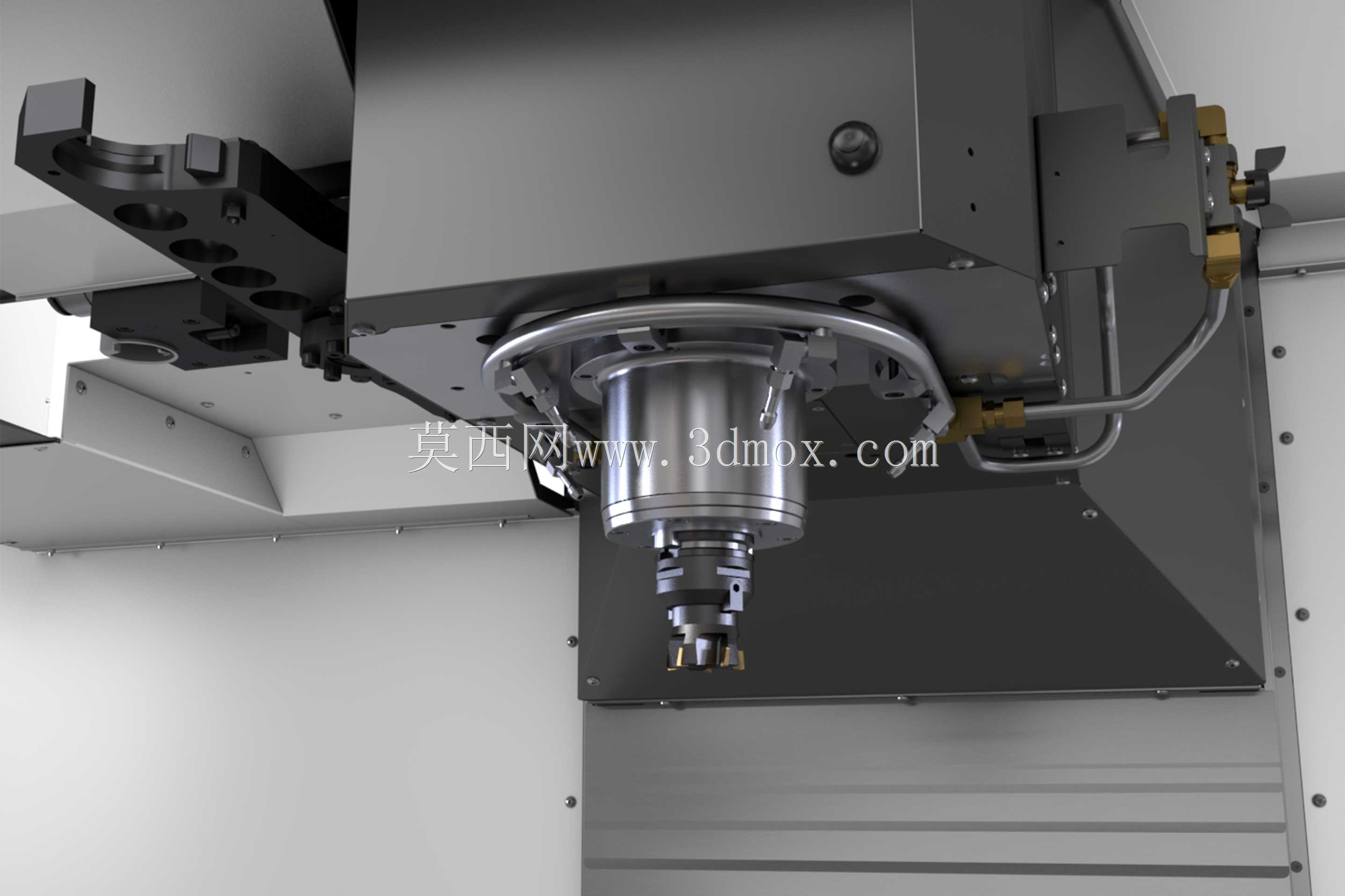

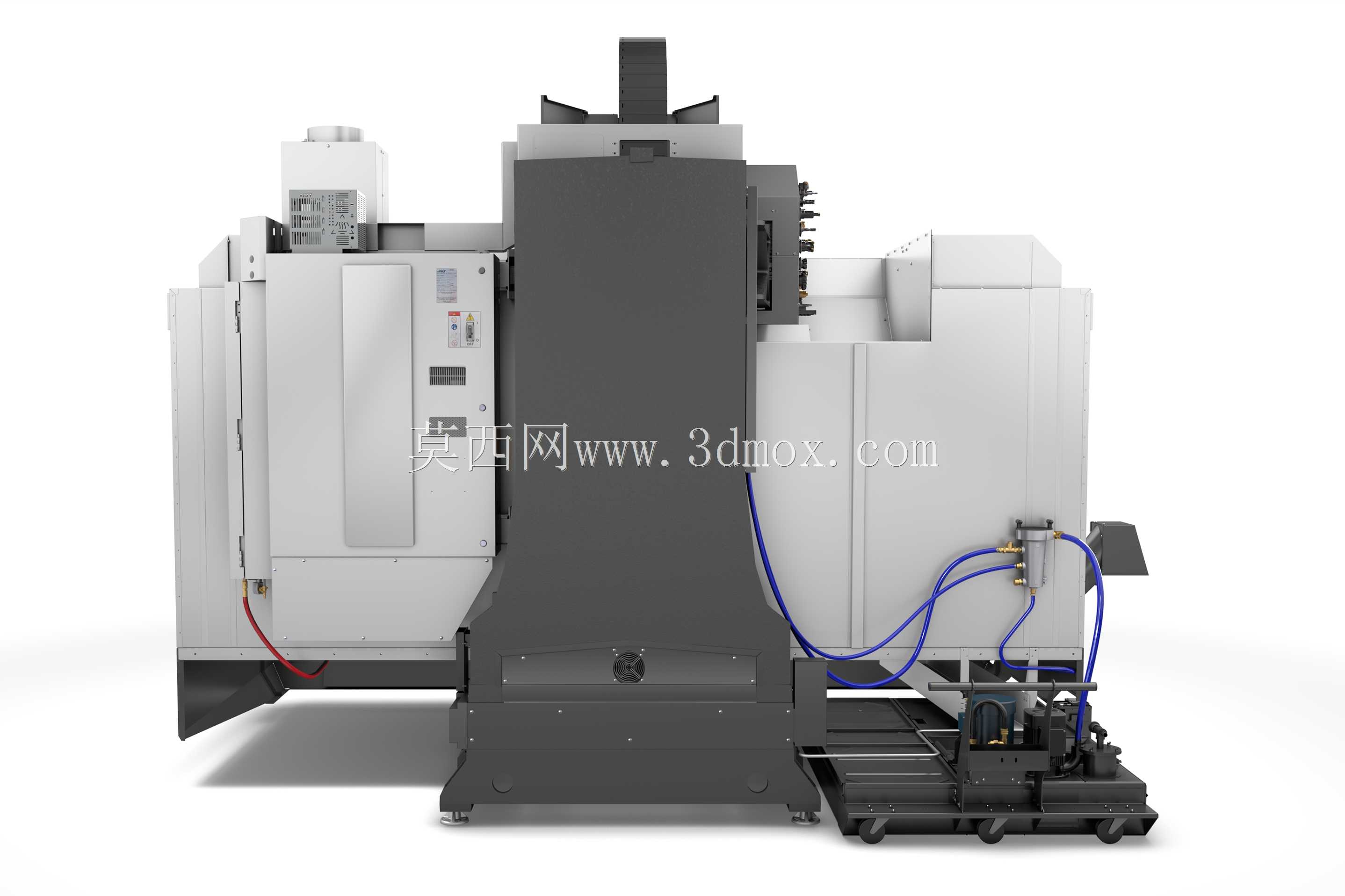

　　立柱为大跨距对称布局，配合三轴重载线性导轨，能承受重切削时的切削载荷，主轴单元采用皮带传动结构，可适配不同转速区间的加工需求，刀库为侧置式伞形结构，换刀动作的行程逻辑在模型中完整还原，可用于模拟换刀路径干涉检查。设备外围的管线布局也做了完整还原，包括主轴冷却管路、气动换刀气管、切削液输送管路、电气走线槽的排布，这些细节在做车间产线布局仿真、设备安全防护设计时可直接作为参考依据，避免后期管线与周边设备、安全围栏产生干涉。操作面板的安装位置、防护门的开合行程、排屑器的安装接口都按照实际设备的装配关系做了对应，做设备改造、自动化上下料对接时，可直接提取相关安装面的尺寸参数，无需反复现场测绘。模型的结构拆分逻辑贴合实际设备的装配层级，从床身、滑座、工作台、主轴箱、刀库、冷却系统、电气柜、外防护各部件独立成组，方便结构工程师做局部结构拆解分析，也可用于数控专业教学中的设备结构认知演示，帮助新人快速理解立式加工中心的各部件功能与运动逻辑。
