12mm面板安装钮子式拨动切换开关

　　这类12mm规格的拨动开关，是低压电控回路里应用极广的基础通断元件，日常在小型机床操作面板、手持控制盒、测试仪器供电回路、小型机电设备的功能切换位上都能见到它的身影，相比同尺寸的按压式开关，它的拨杆位置状态辨识度极高，操作人员不用凑近看标识，仅凭拨杆的倾斜角度就能快速判断当前回路的通断状态，在需要频繁切换功能档位、车间光线条件一般的作业场景下，这种状态直观的操作件能有效降低误操作概率。

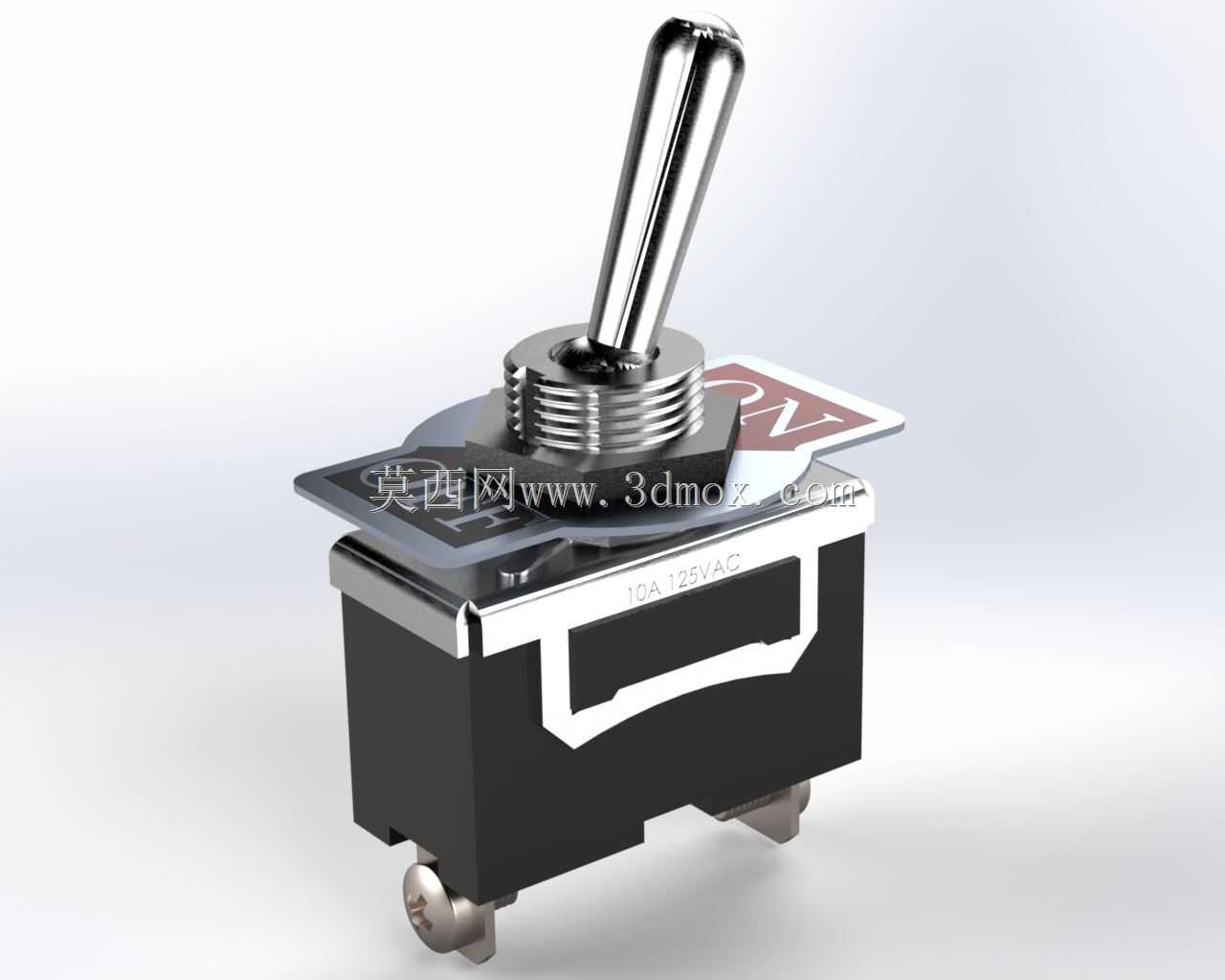

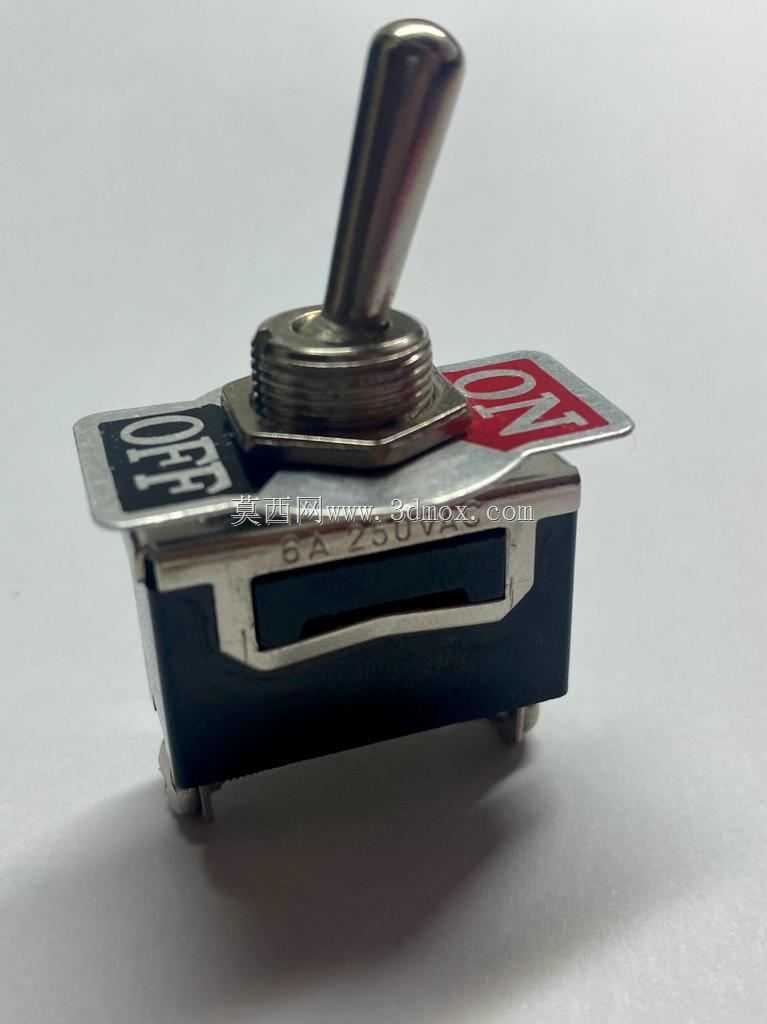

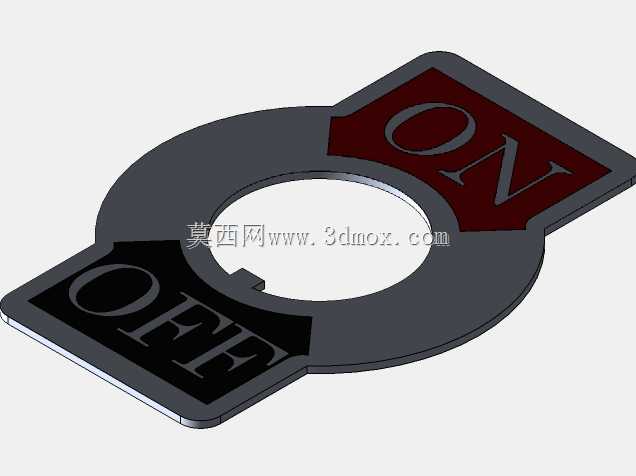

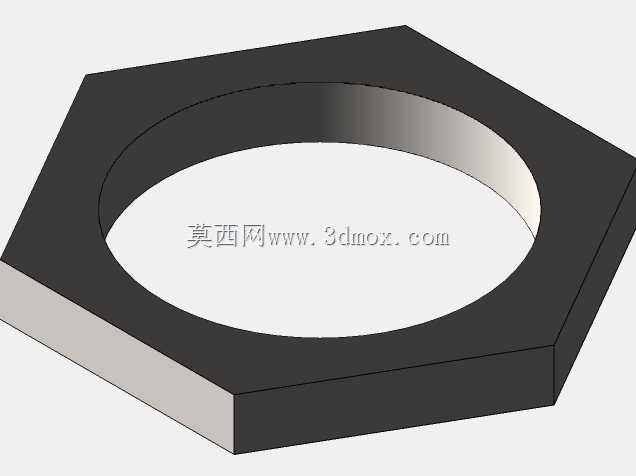

　　从结构设计来看，这款开关做了两种回路配置，一种是两档的开-关双位结构，对应单路电源的直接通断控制，适配两个接线端子的单回路供电场景；另一种是三档的开-关-开中位结构，对应正反转切换、双路电源选通这类需要三个工作位的控制需求，接线端子预留了三个插脚位，能直接适配常规的快插接线端子，不用额外做接线转接。开关的运动部件做了模块化拆分设计，操作拨杆、安装锁紧螺母都做成了可适配调整的结构，设计选型时不用被固定的面板厚度参数限制，可以根据实际安装面板的金属板材厚度、操作端需要的拨杆外露长度做匹配调整，哪怕是1mm到5mm厚度的冷轧钢面板、绝缘电木板面板，都能通过调整锁紧螺母的旋入深度实现可靠固定，不会出现安装后松动、拨杆行程卡滞的问题。

　　安装边界上，这款开关采用标准的12mm面板开孔尺寸，和市面同规格钮子开关的开孔完全通用，做设备迭代替换时不用重新加工面板开孔，直接替换原有同尺寸开关就能完成装配。开关底座采用耐温绝缘的工程塑料材质，金属接线插脚做了镀锡处理，能避免长期使用后氧化导致的接触电阻过大问题，拨杆和底座之间的密封结构能阻挡日常作业环境里的粉尘、少量溅液进入开关内部，适配车间常规的工业作业环境，不会因为少量切削液飞溅、粉尘堆积就出现接触不良的情况。

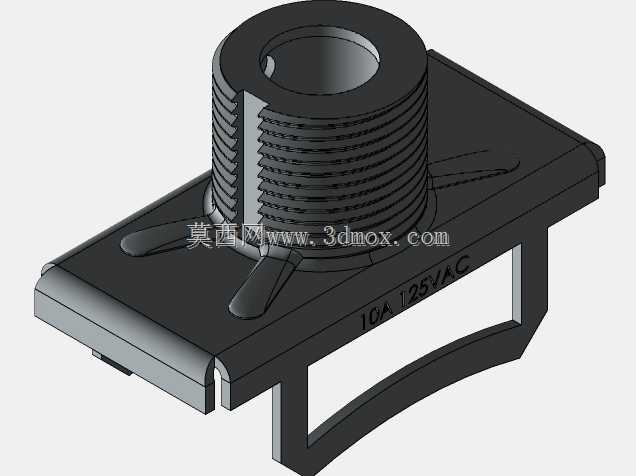

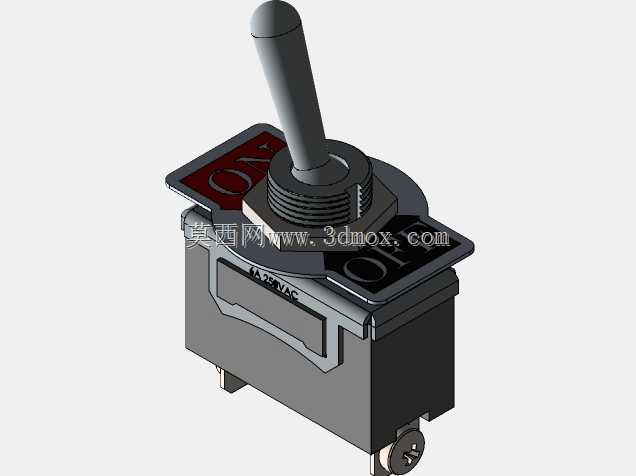

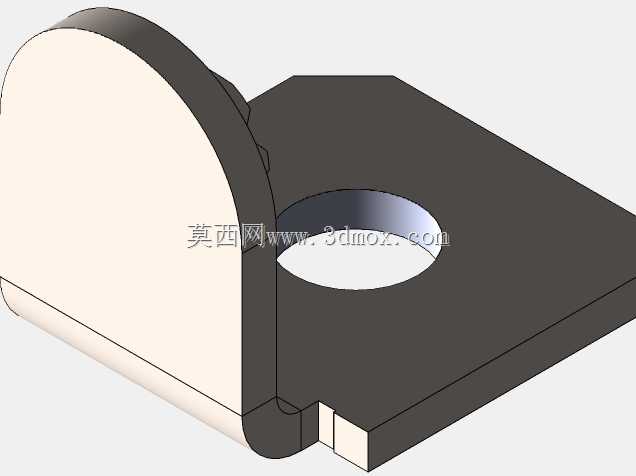

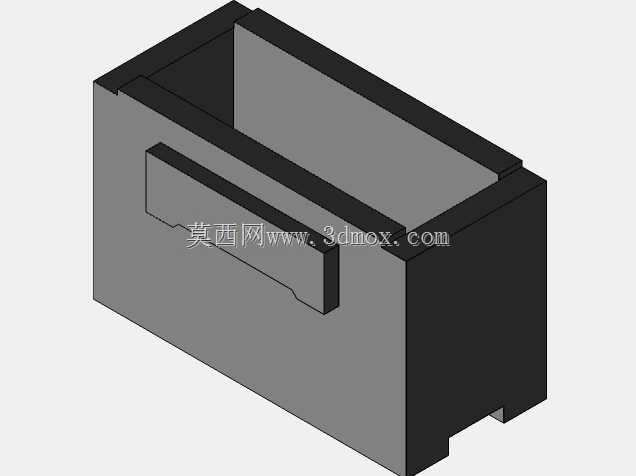

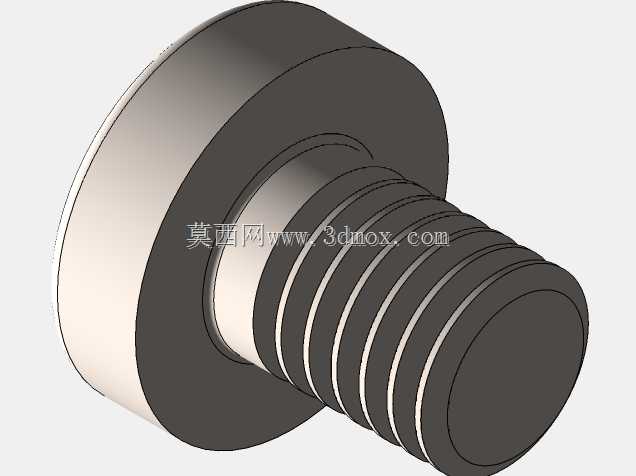

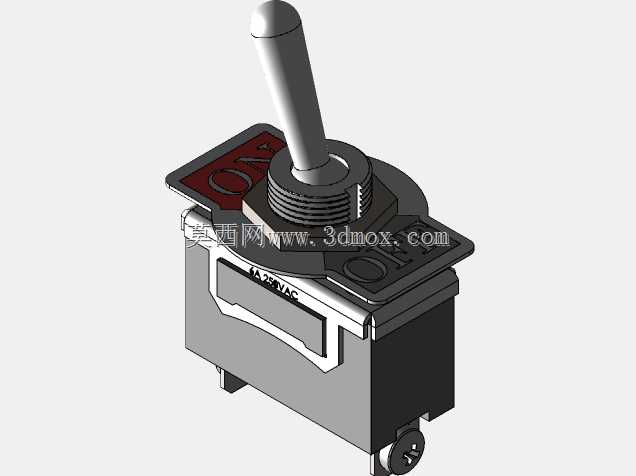

　　建模过程中对开关的操作行程做了还原，拨杆的摆动角度、档位切换的卡位手感对应的结构间隙都做了对应，做设备面板装配干涉检查时，可以直接调用这个模型验证安装空间，比如拨杆扳动到最大角度时会不会和周边的按钮、指示灯产生干涉，锁紧螺母旋紧时需要预留的扳手操作空间是否足够，接线端子下方预留的走线弯曲半径是否满足线束布线要求，这些实际装配中容易出问题的细节，模型里都做了等比例还原，不用再反复核对二维图纸的尺寸参数，能直接在装配环境里完成安装空间的校验，减少后期打样装配时出现的结构干涉问题。
