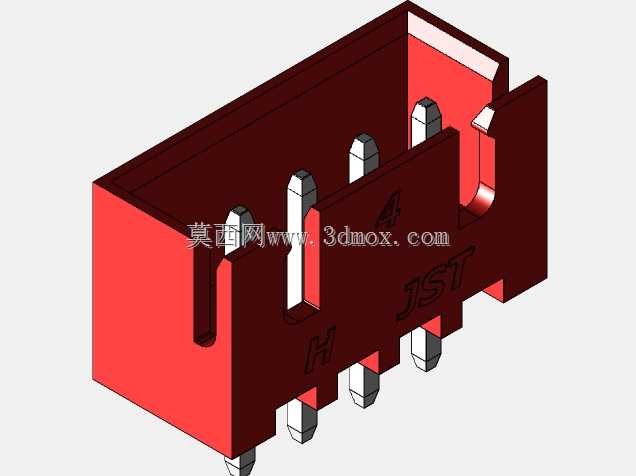

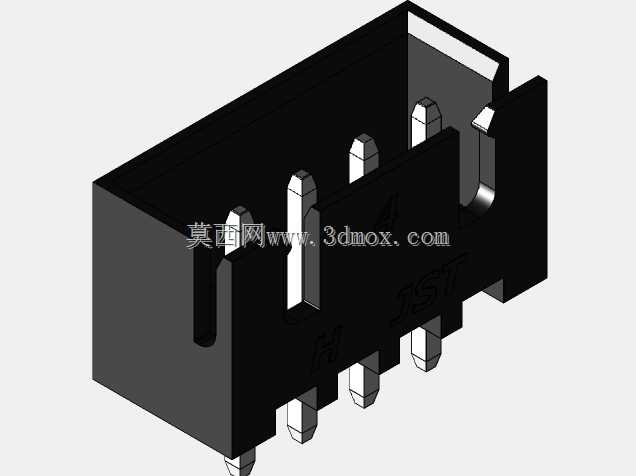

2.54mm间距B2B直插式JST-XH连接器

　　在消费电子、工业控制板卡、小型机电设备的内部布线场景里，板对板直连的信号与小电流传输需求始终占据不小的比重，这类连接不需要大电流承载能力，却对安装便捷性、引脚对位精度、插接后的保持力有明确要求，2.54mm间距的直插式JST-XH连接器正是适配这类场景的常用元件。

　　从实际选型应用来看，这类连接器的公母座采用直插引脚设计，引脚垂直于安装板面，区别于90度弯脚的卧式安装版本，直插结构更适合两块平行PCB之间的垂直桥接，或者PCB板与外部线束的直连工位，在小型电源模块、工控传感节点、3D打印控制板、DIY电子制作项目中应用十分广泛。2.54mm的引脚间距是行业通用的标准间距，既能够满足常规低压信号传输的绝缘要求，也适配市面上通用的面包板、穿孔焊盘的孔位尺寸，不需要单独定制PCB孔位，能大幅降低板卡设计的适配成本。

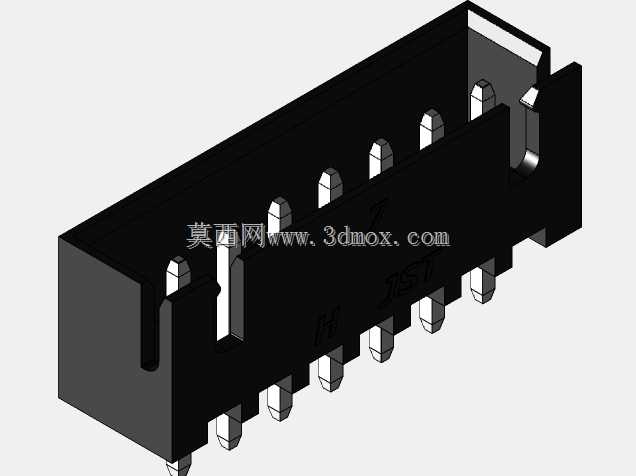

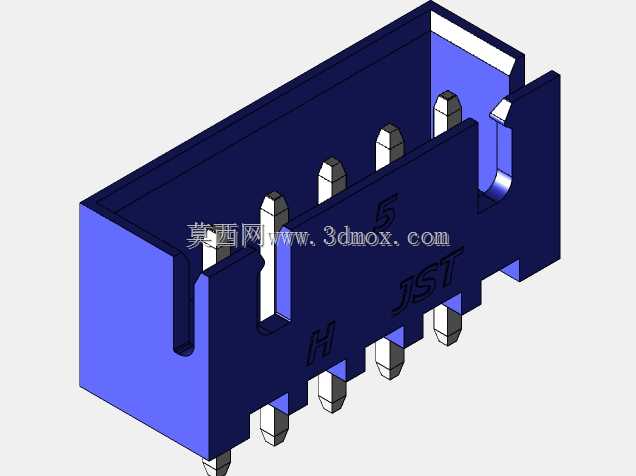

　　从结构设计逻辑来看，这类连接器的塑壳采用防呆卡槽设计，公座与母座插接时只有对应方向才能完全卡入，能有效避免生产组装过程中反插导致的引脚弯折、电路短路问题；塑壳侧面的卡扣结构在插接到位后会形成机械锁止，日常设备震动、小幅拉扯的场景下不会出现松脱断连的情况，引脚采用铜合金基材做镀锡处理，兼顾焊接附着力与导电性能，直插引脚的长度经过精准核算，穿过标准1.6mm厚度PCB后露出的焊脚长度刚好满足波峰焊或者手工焊接的要求，不会出现引脚过长焊后剪脚、或者引脚过短上锡不足的问题。

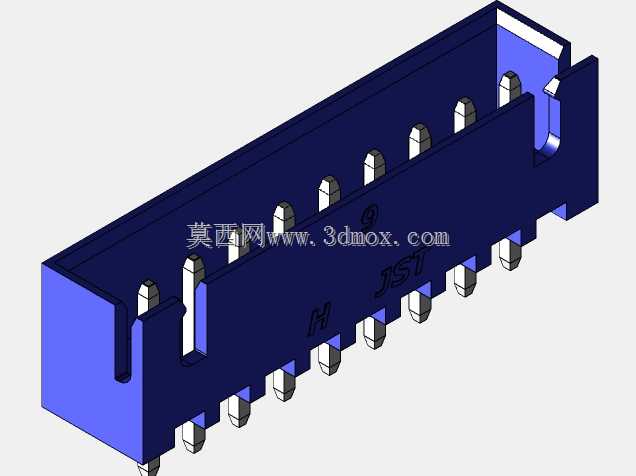

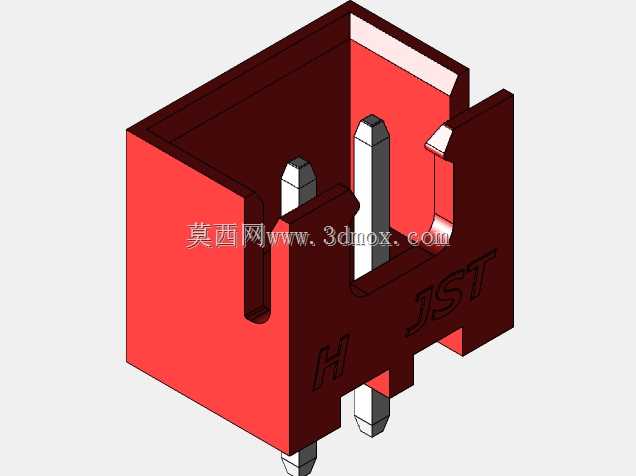

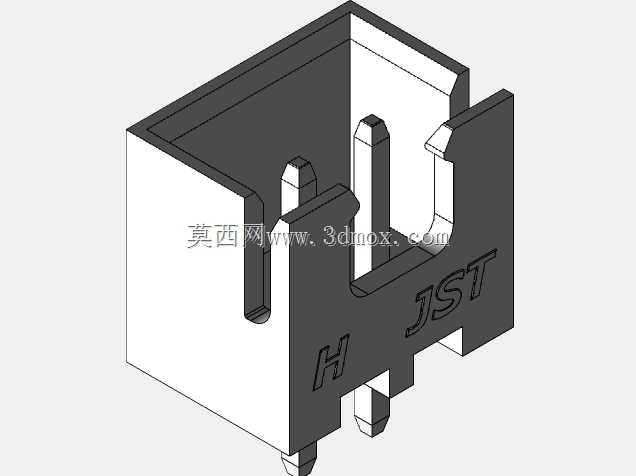

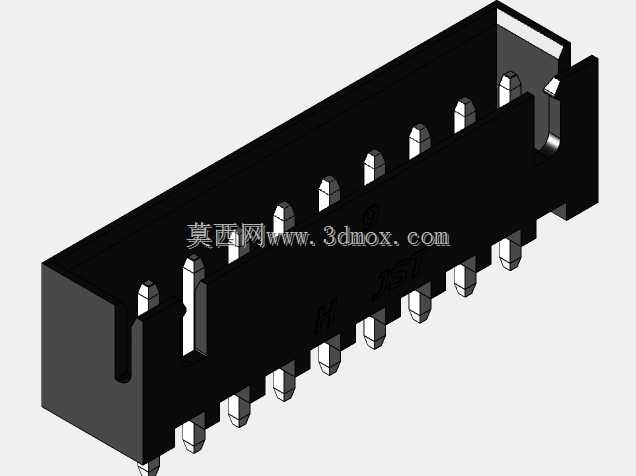

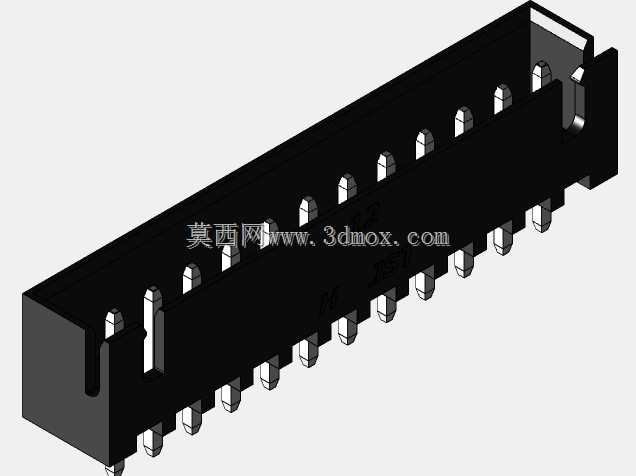

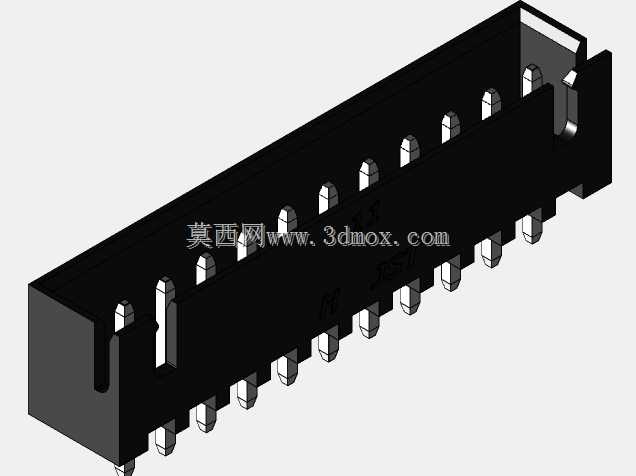

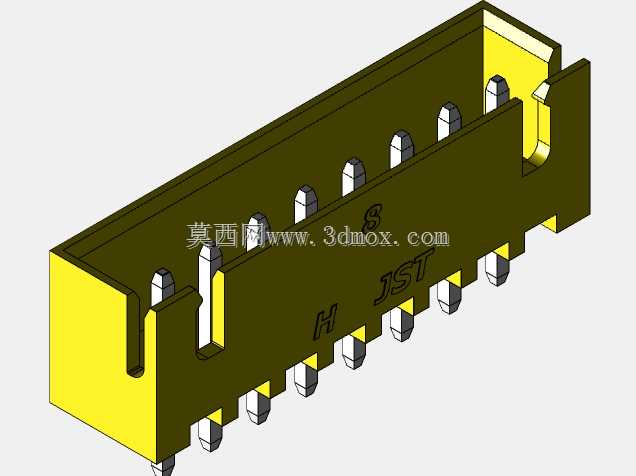

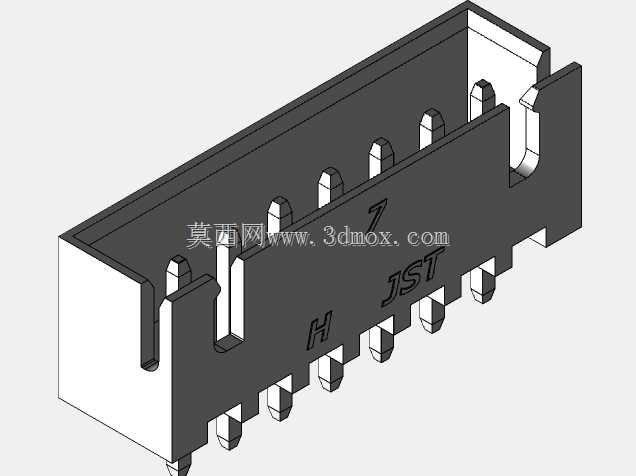

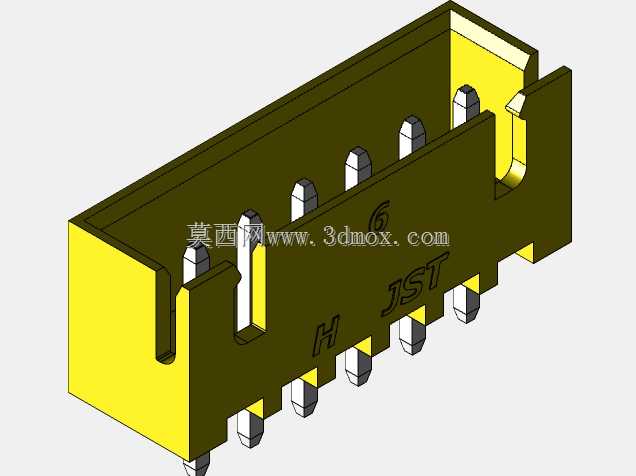

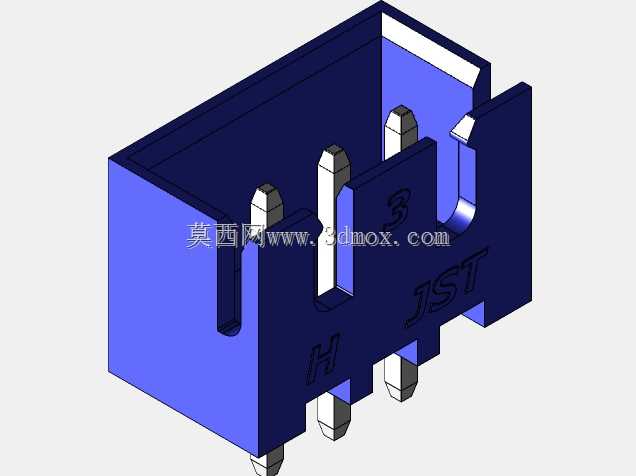

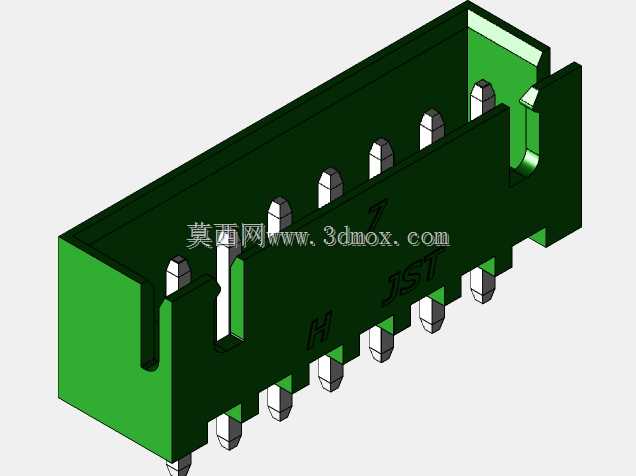

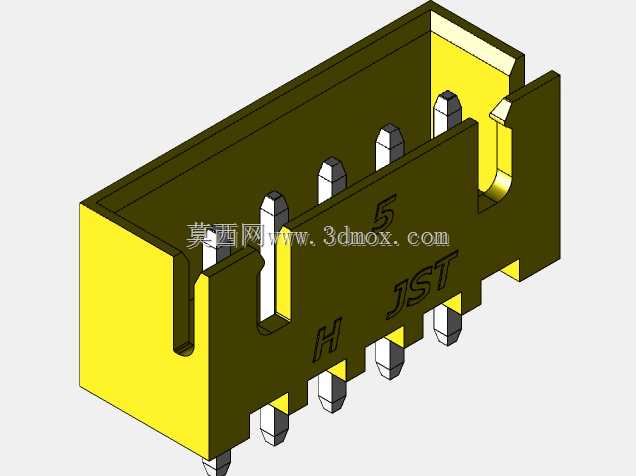

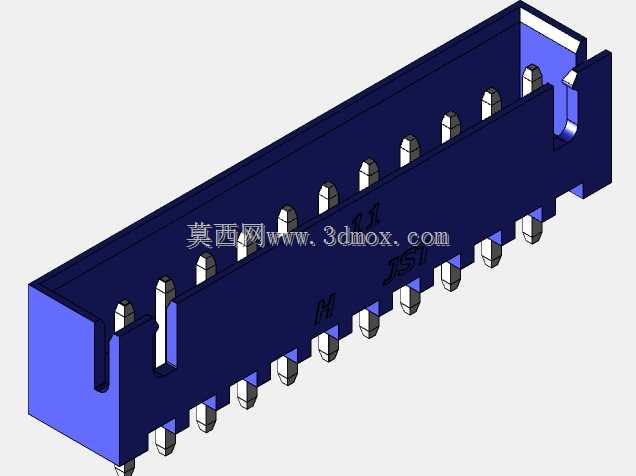

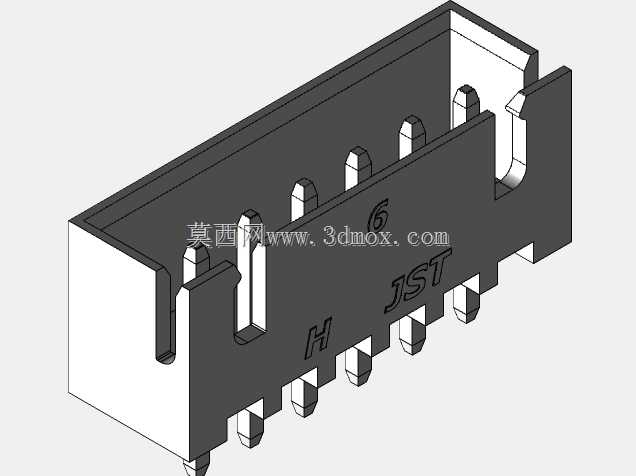

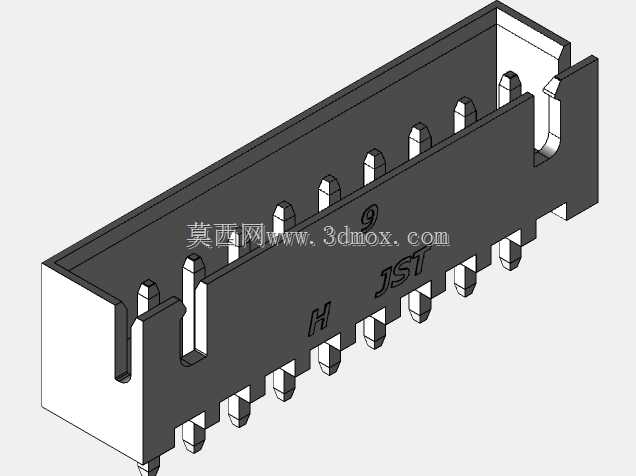

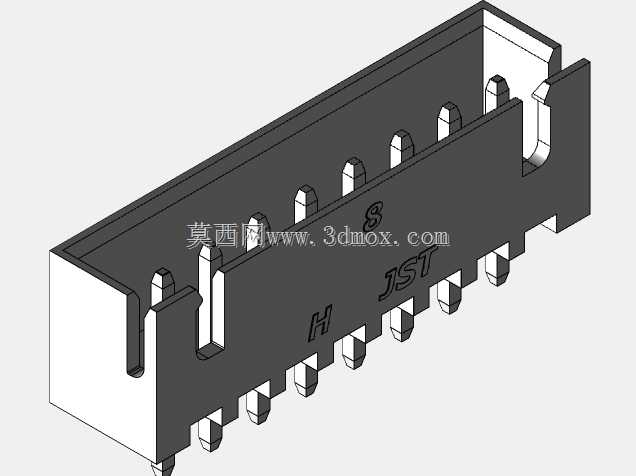

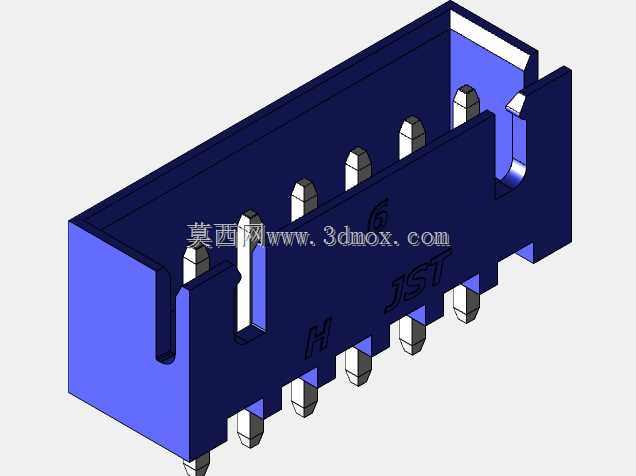

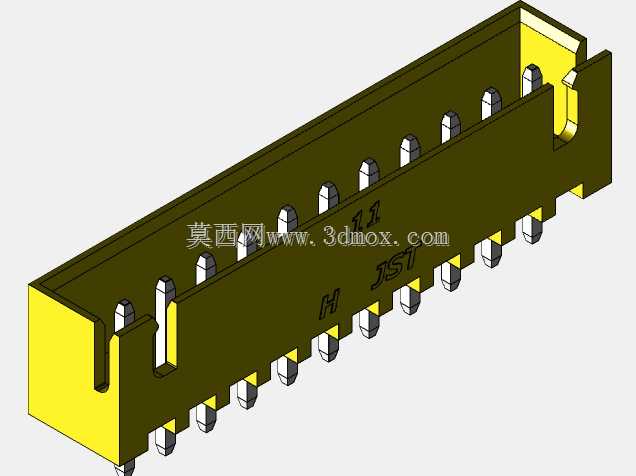

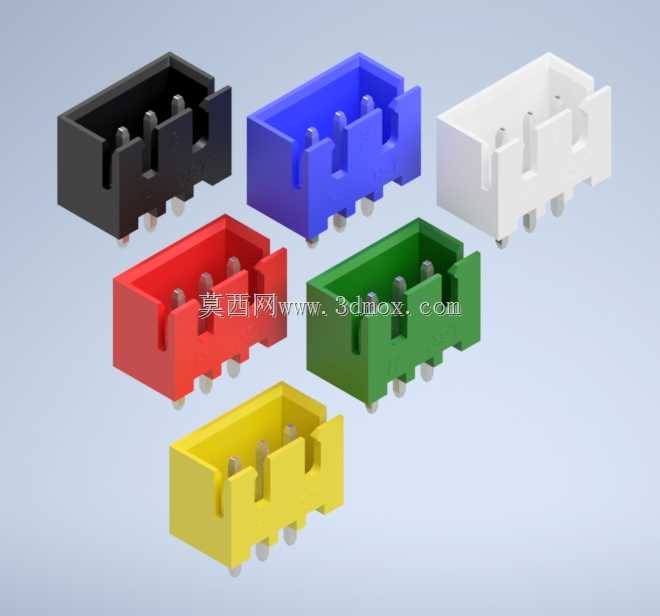

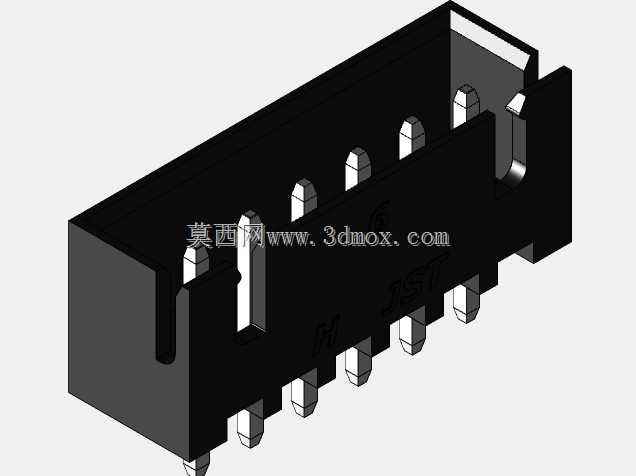

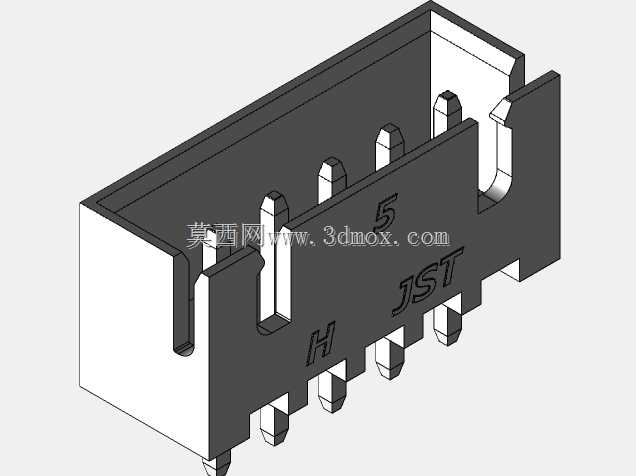

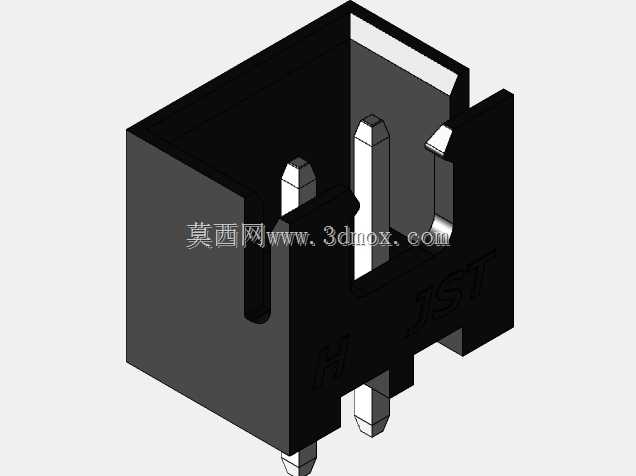

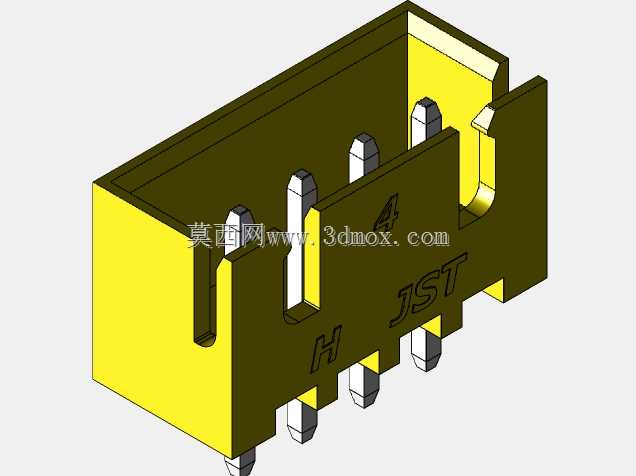

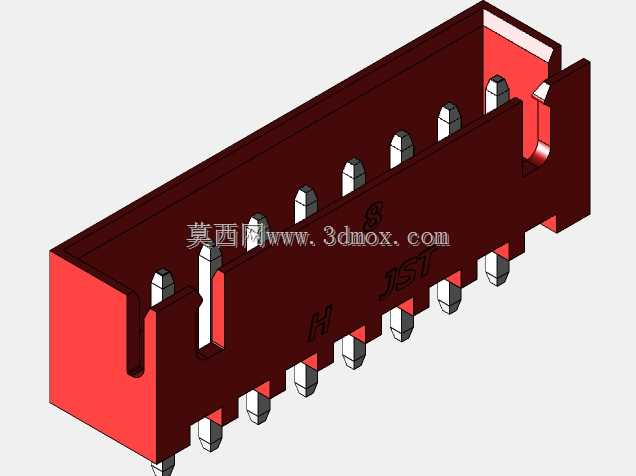

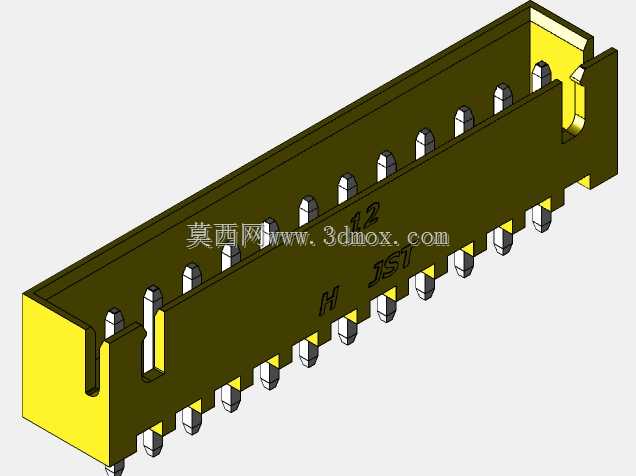

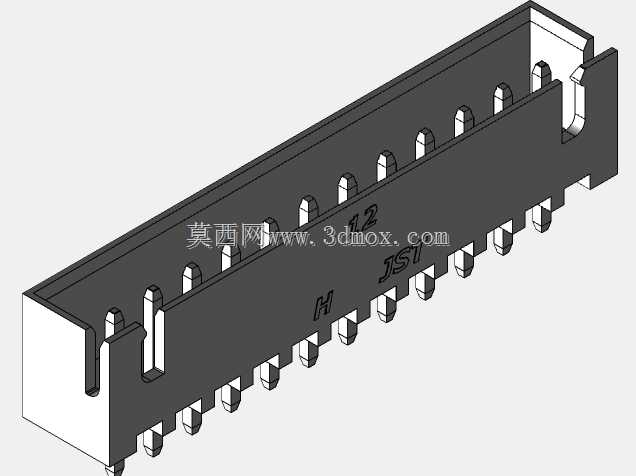

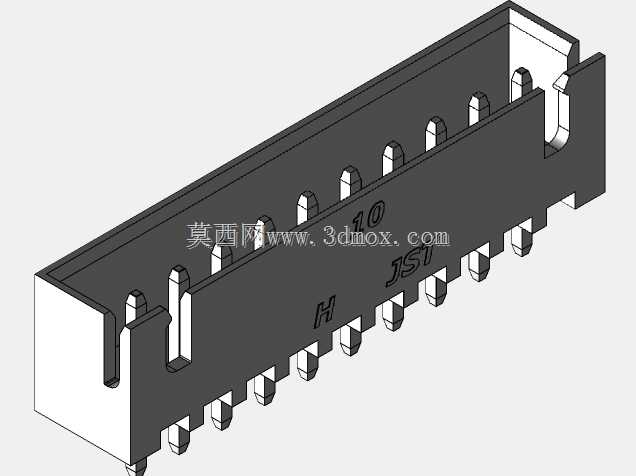

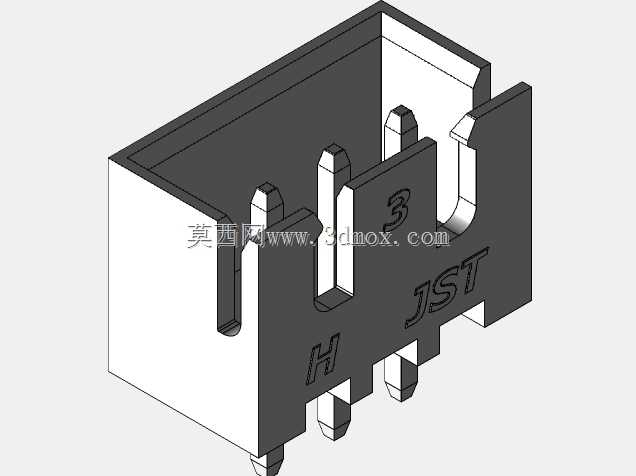

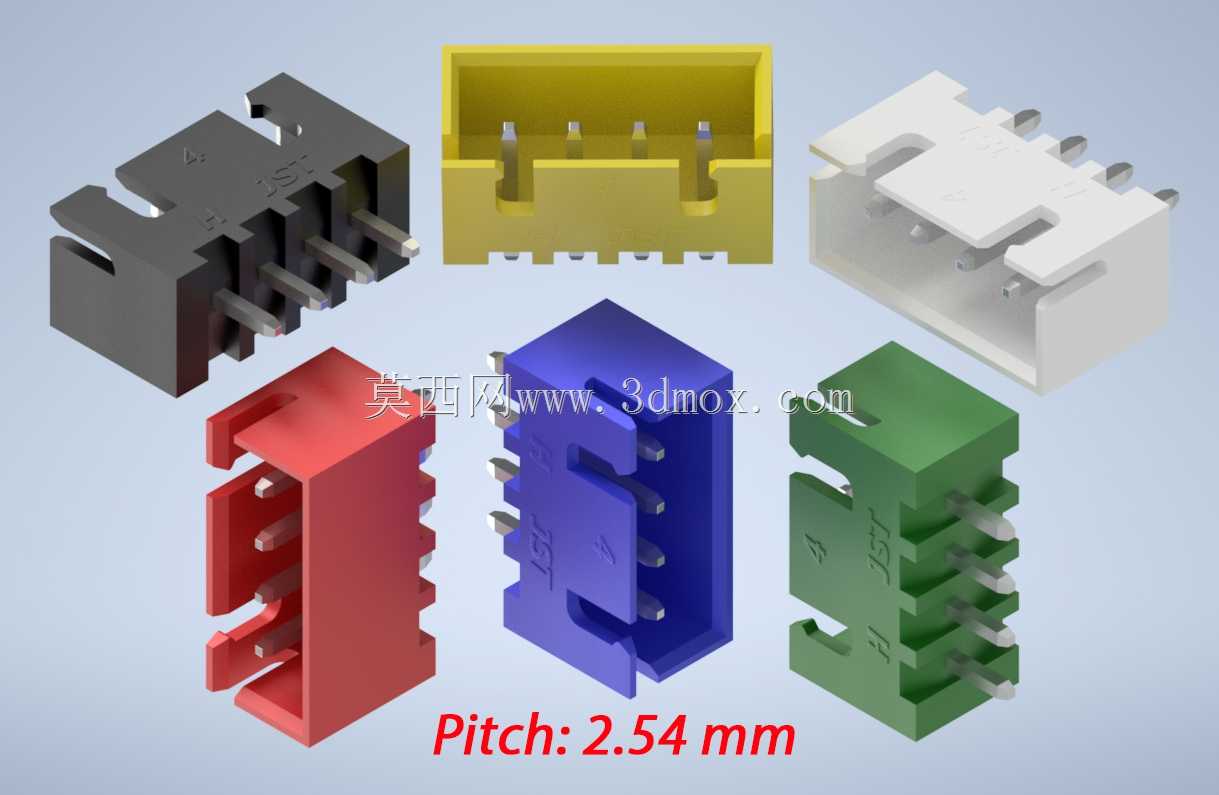

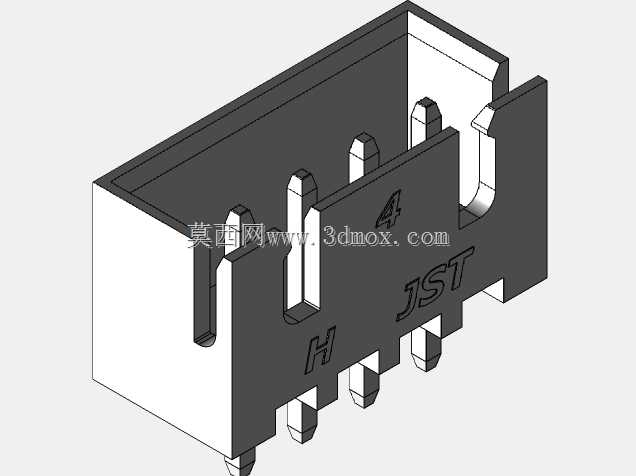

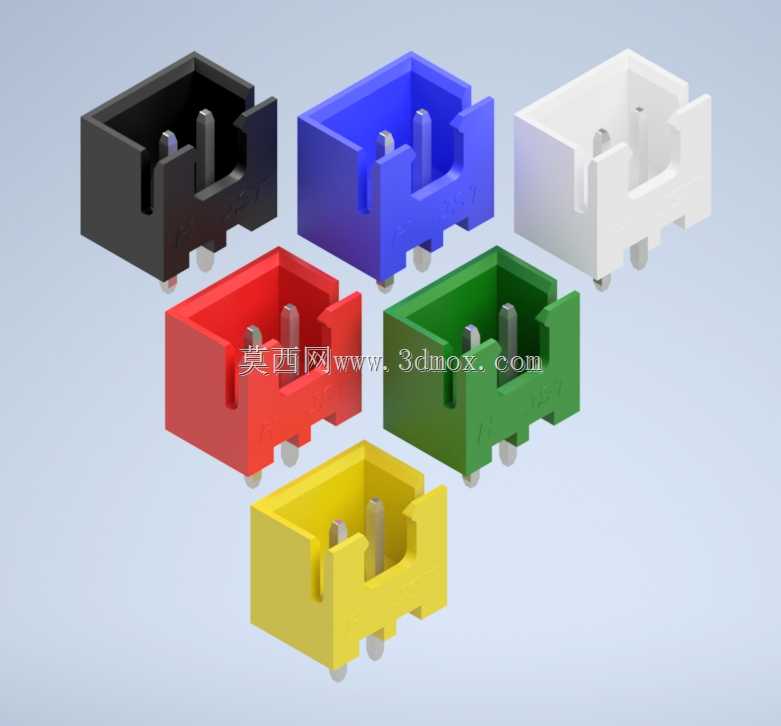

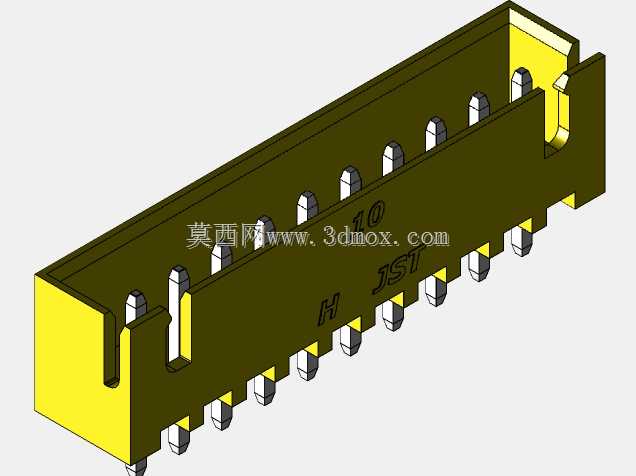

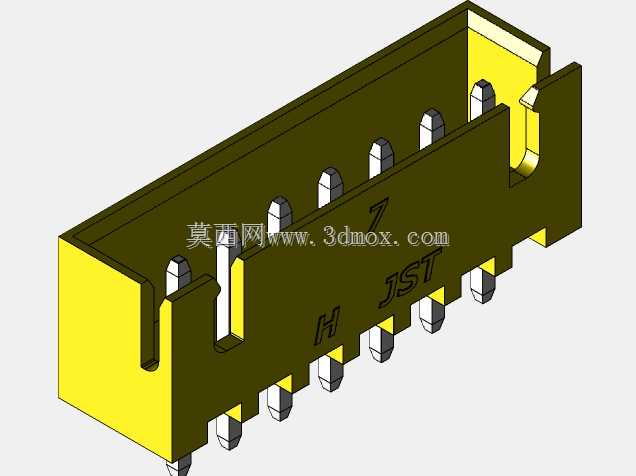

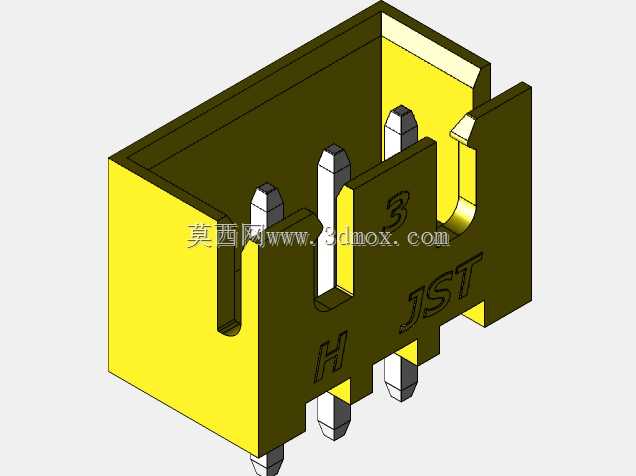

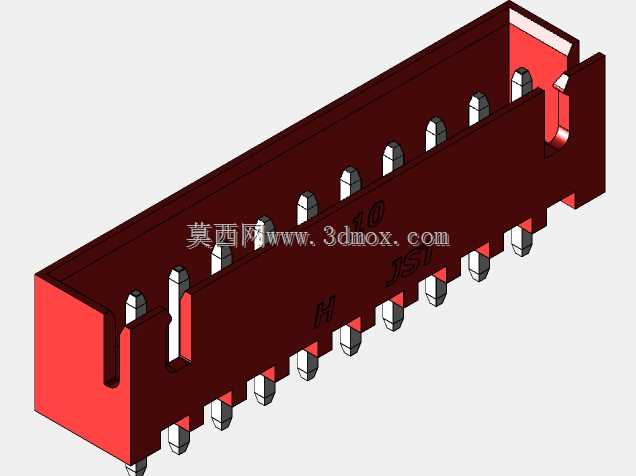

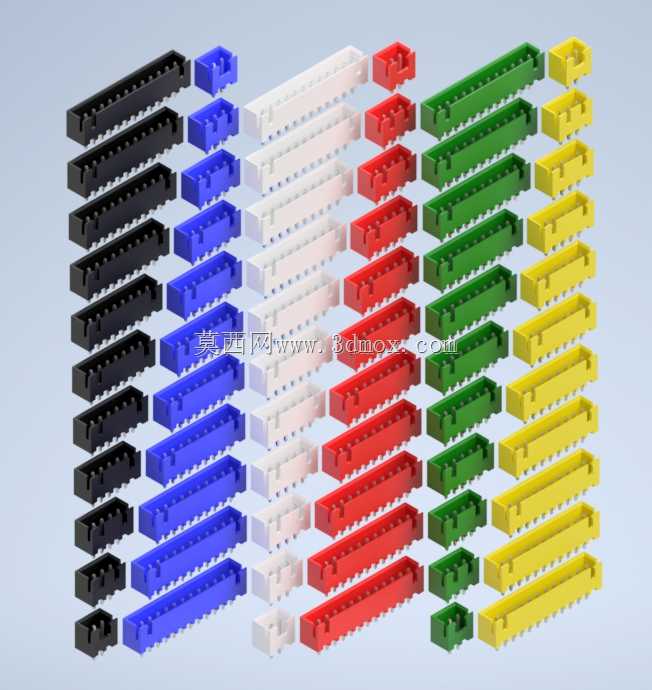

　　从安装边界尺寸来看，单排多规格的引脚覆盖2Pin到12Pin的常用点位需求，不同引脚数的塑壳宽度随引脚数线性变化，高度方向统一控制在低矮区间，不会在板卡上占用过多垂直空间，适配设备内部紧凑的安装空间；塑壳的导向斜角设计能让组装时的插接对位更顺畅，即使是人工组装工位也能快速完成插接作业，不需要额外的对位工装。不同颜色的塑壳版本还可以在复杂布线场景中做功能区分，比如电源回路用黄色塑壳、信号回路用其他颜色，方便生产组装与后期维护时的线路辨识，减少错接概率。
