带防滑凸块的机器人行走轮结构设计

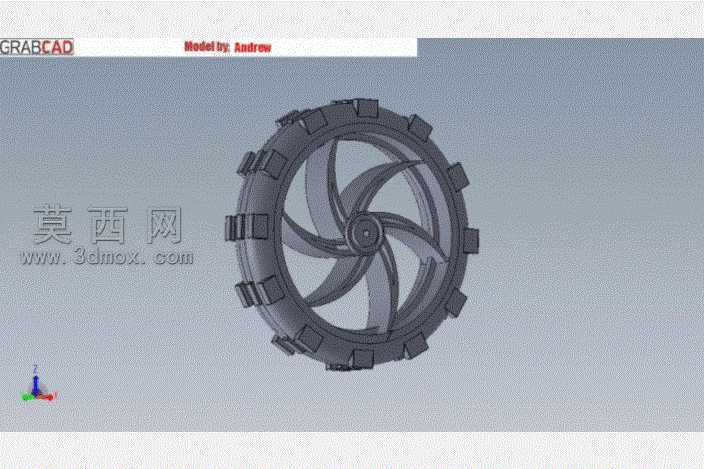

该轮体采用三维参数化建模方式完成整体结构搭建，建模过程中以轮体的中心安装轴孔为基准原点，依次完成轮毂、辐条、轮辋、外缘防滑凸块的特征构建，所有结构特征均采用全约束草图配合拉伸、阵列、圆角等特征命令生成，保证各部分尺寸的关联性与可修改性，后续可根据实际机器人的负载、行走场景需求快速调整轮径、辐条厚度、凸块高度等核心参数。渲染阶段采用哑光硬质工程塑料材质模拟轮体的实际制作材质，通过调整材质的粗糙度、漫反射参数还原塑料件的真实质感，同时搭配浅灰色纯色背景与柔和的环境光，清晰呈现轮体的整体轮廓与细节结构，避免多余光影对结构展示造成干扰。结构设计上，中心轮毂设置有同轴安装孔，用于和机器人的驱动输出轴配合传递扭矩，孔位周边做加厚处理提升安装位的结构强度，避免长时间传动出现开裂变形；辐条采用六组弧形流线型结构均匀分布在轮毂与轮辋之间，弧形造型既可以分散轮体承受的径向载荷，提升轮体的抗冲击能力，又能减少轮体转动过程中的风阻，同时弧形辐条之间形成的镂空结构可以有效降低轮体整体重量，减少驱动电机的负载损耗；轮辋外缘均匀阵列分布多组块状防滑凸块，凸块采用外宽内窄的梯形造型，凸块边缘做小圆角过渡避免应力集中，这类凸块结构可以在轮体接触地面时增大接触摩擦力，提升机器人在硬质平整地面、轻微起伏粗糙地面的行走抓地力，减少行走过程中出现的打滑空转问题。整体设计思路围绕小型移动机器人的行走需求展开，在保证轮体结构强度的前提下尽可能做轻量化处理，兼顾防滑性能与转动流畅性，适配小型教育机器人、竞赛移动机器人的行走使用场景，建模过程中所有配合面均预留了合理的安装公差，可直接对接后续的3D打印制作或者开模生产流程，无需额外做结构修正。
