22224E型球面滚子轴承三维建模作品

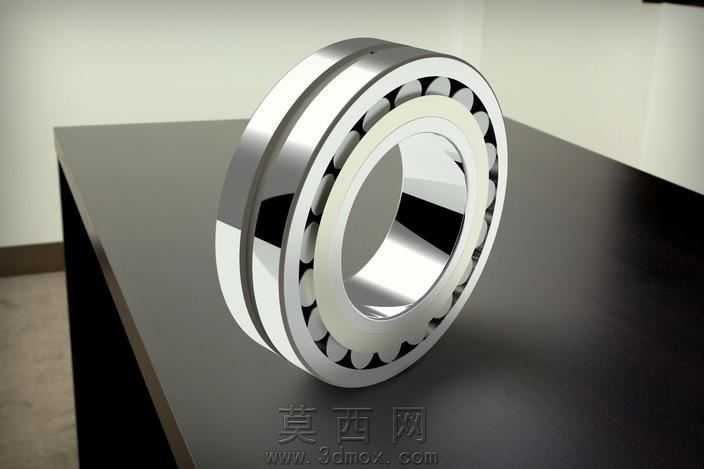

本作品为22224 E型球面滚子轴承的三维建模成果，建模阶段依托三维参数化设计思路完成，首先针对该类调心滚子轴承的核心结构进行拆解梳理，明确其由双列球面滚子、内圈双滚道、外圈球面滚道、保持架四大核心部分组成，建模过程严格遵循球面滚子轴承的实际尺寸规范，先绘制内圈的截面轮廓草图，通过旋转特征生成内圈基体，精准加工出适配滚子的双列弧形滚道结构，保证滚道曲率与滚子球面曲率的匹配度，满足其调心性能的结构基础。外圈建模同样采用旋转特征生成环形基体，其内表面为统一的球面滚道，可适配轴挠曲或安装不对中带来的角度偏移，建模时严格控制外圈滚道的球面半径参数，确保与滚子组的配合间隙符合工业设计标准。滚子部分采用球面回转体结构，通过阵列特征完成双列滚子的均匀排布，每颗滚子的球面轮廓都经过参数校验，保证与内外圈滚道的接触面积符合承载要求，可同时承受径向载荷与双向轴向载荷。保持架部分采用分体式结构建模，通过拉伸、切除、阵列等特征完成兜孔的加工，确保每一个兜孔都能精准限位对应滚子，避免滚子运转过程中出现偏移或脱落。材质与渲染阶段，针对轴承的金属材质特性进行参数调试，内外圈与滚子采用高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢精加工后的亮面金属质感，表面添加细微的磨削纹理提升真实感，保持架部分采用铜合金或冲压钢对应的材质参数，区分与滚动体、套圈的质感差异。渲染场景采用简洁的深色台面作为承载，搭配柔和的三点布光，突出轴承的金属光泽与结构层次，清晰展现双列滚子的排布结构、内外圈的轮廓细节，让观看者可以直观理解球面滚子轴承的调心结构原理与装配关系。整个建模过程注重参数的可编辑性，关键尺寸均设置参数关联，可根据同系列不同型号的尺寸需求快速调整模型参数，适配不同的机械设计场景使用需求，模型结构完整无缺失特征，各部件的装配关系准确，可直接用于装配模拟、工程出图或产品展示场景。
