自动化产线托盘堆叠输送设备结构设计

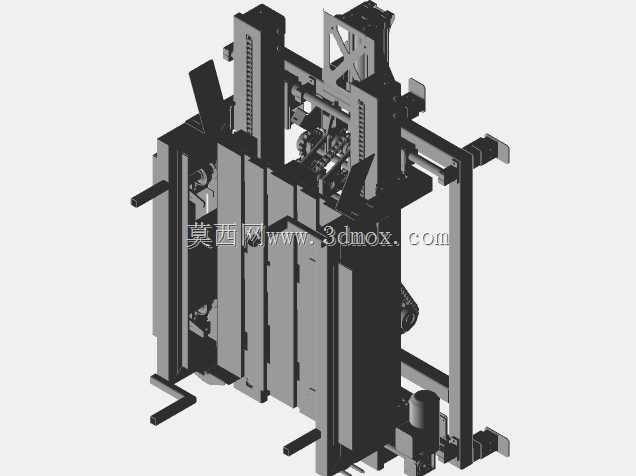

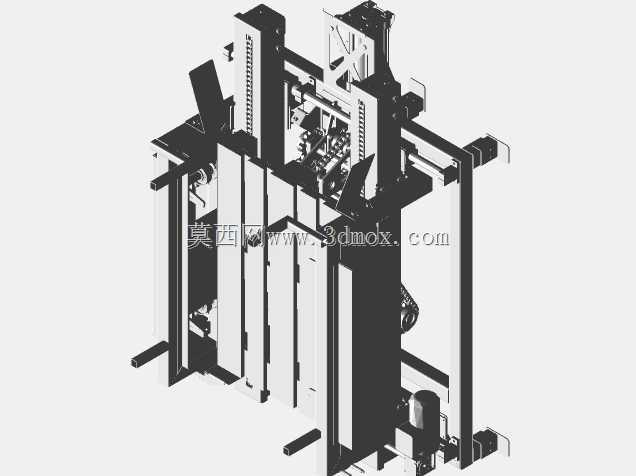

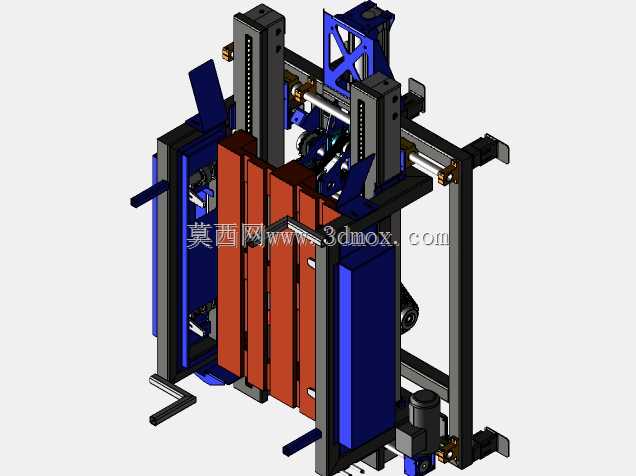

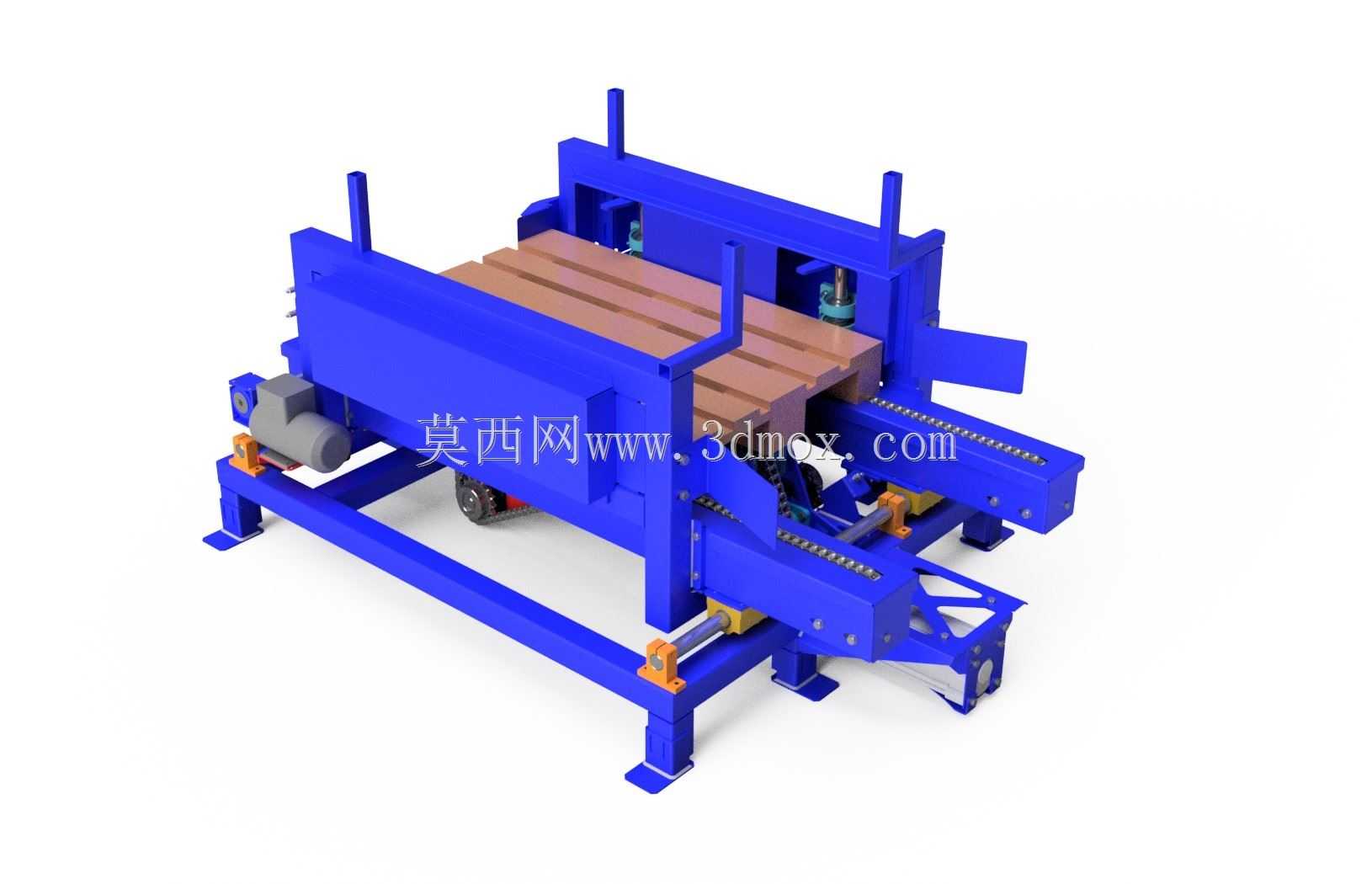

　　这款托盘堆垛设备主要面向仓储物流、生产制造车间的成品码垛、空托盘回流工位设计，适配常规木托盘、塑料托盘的堆叠与拆分工序，可直接对接辊筒输送线、链条输送线，无需额外改造现有产线的进出料高度。从结构布局来看，设备采用方管焊接一体式机架，底部预留膨胀螺栓安装孔位，安装时需保证机架上平面水平度偏差不超过1mm/m，避免托盘输送过程中出现卡滞、偏移问题。两侧对称布置的链条输送模组承担托盘的水平输送功能，模组上设置的可调导向挡边可根据托盘实际宽度调整间距，适配1200mm1000mm、1100mm1100mm等主流标准托盘尺寸，调整时仅需松开导向条固定螺栓，滑动至对应刻度位置锁紧即可，无需额外加工配件。设备中部的顶升机构采用气缸驱动，

　　搭配直线轴承导柱保证顶升过程的垂直度，顶升行程可根据托盘堆叠高度需求调整，单组顶升机构额定承载可达1200kg，满足常规满载托盘的堆叠顶升需求，气缸选型时预留了1.5倍安全系数，避免长期负载运行出现气缸推力不足的问题。两侧的挡料定位机构在托盘到达指定堆叠位置时伸出，对托盘进行精准定位，保证上下层托盘堆叠对齐度偏差不超过5mm，避免堆叠过高出现倾翻风险。设备的驱动端采用减速电机搭配链传动，传动链条设置张紧调节结构，长期运行出现链条松弛时可快速调整张紧度，无需拆解整体传动结构。从安装边界来看，设备整体宽度控制在1800mm以内，长度2400mm，设备顶部最高位置距离地面1600mm，可适配大部分车间的层高与现有产线布局，

　　进出料端的输送面高度统一为750mm，可直接与常规高度的车间输送线对接，无需额外增设升降过渡段。在实际应用场景中，该设备可布置在成品包装线末端，完成成品装箱后的托盘自动堆叠，堆叠至设定层数后自动输出至叉车取料位；也可布置在原料入库工位，将空托盘逐个拆分输送至上料位，替代人工搬运托盘的工序，单工位可减少2名搬运人员的重复劳动，同时避免人工搬运托盘过程中出现的磕碰、砸伤风险。设计过程中对所有运动部件均做了安全防护考量，链条传动部位设置可拆卸式防护罩，顶升机构的运动间隙设置防护挡板，避免杂物卡入设备造成故障，所有紧固件均采用防松设计，适配车间长期连续运行的工况需求。
