带方形储料斗的水平螺旋给料输送设备

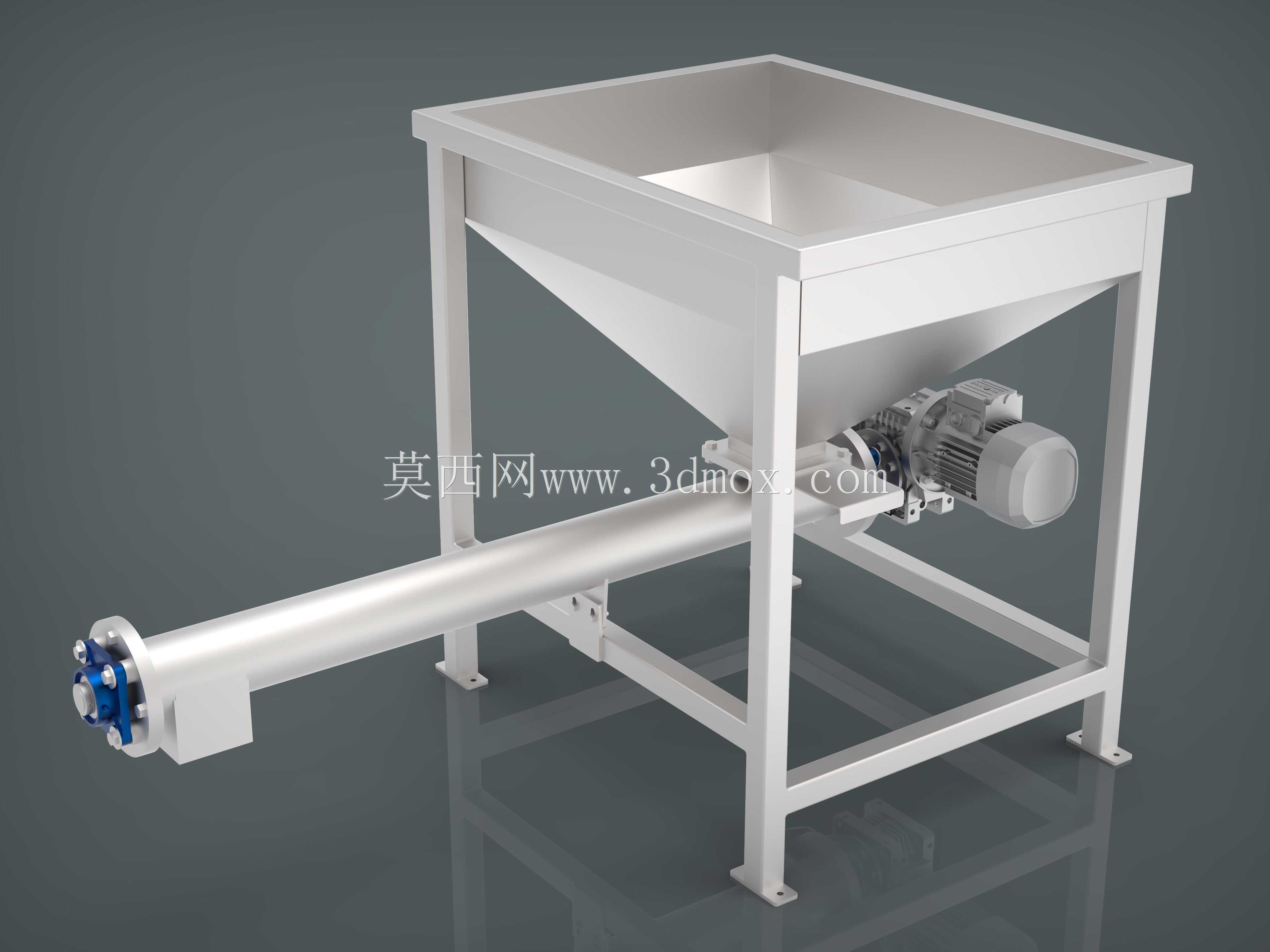

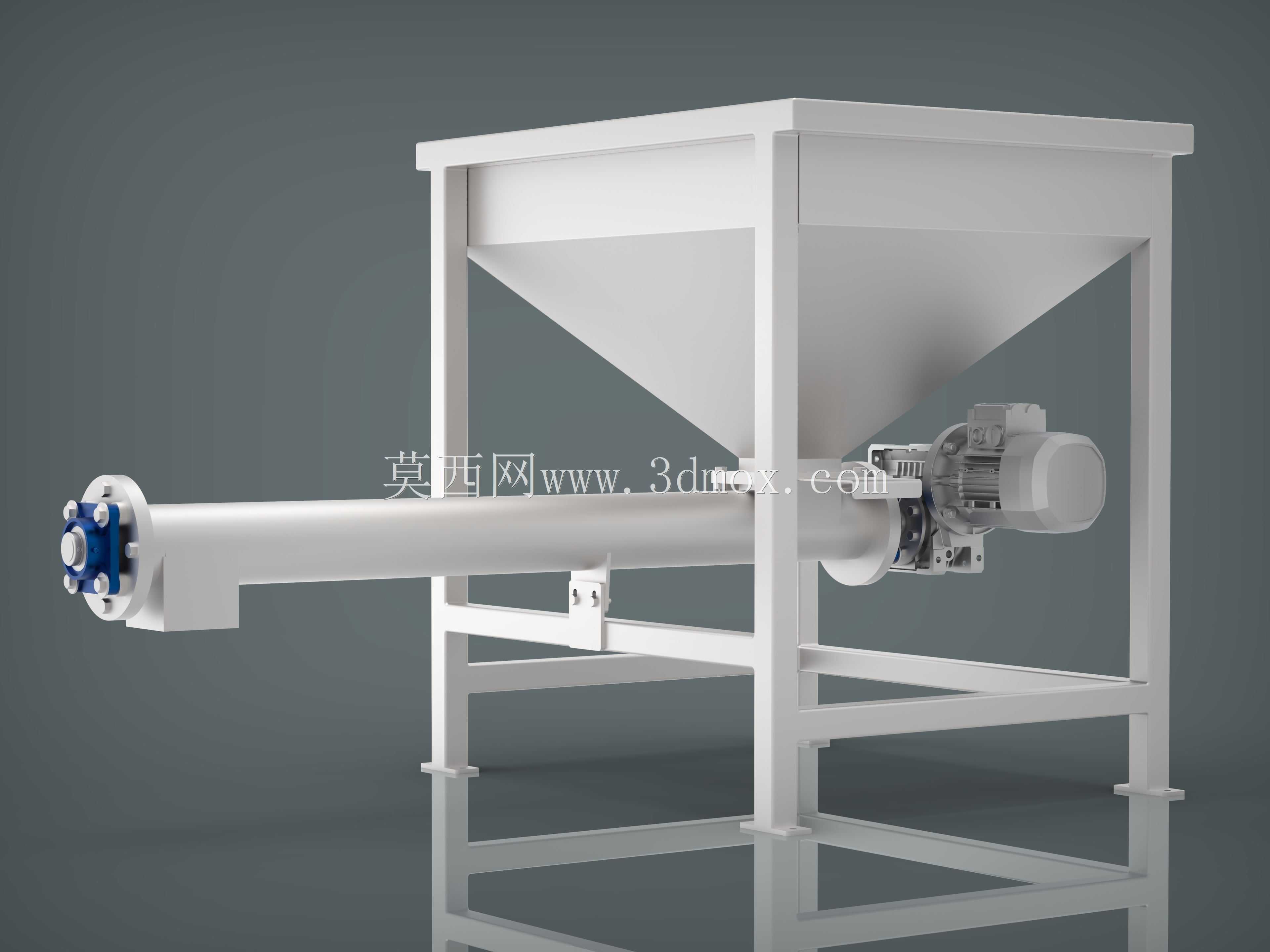

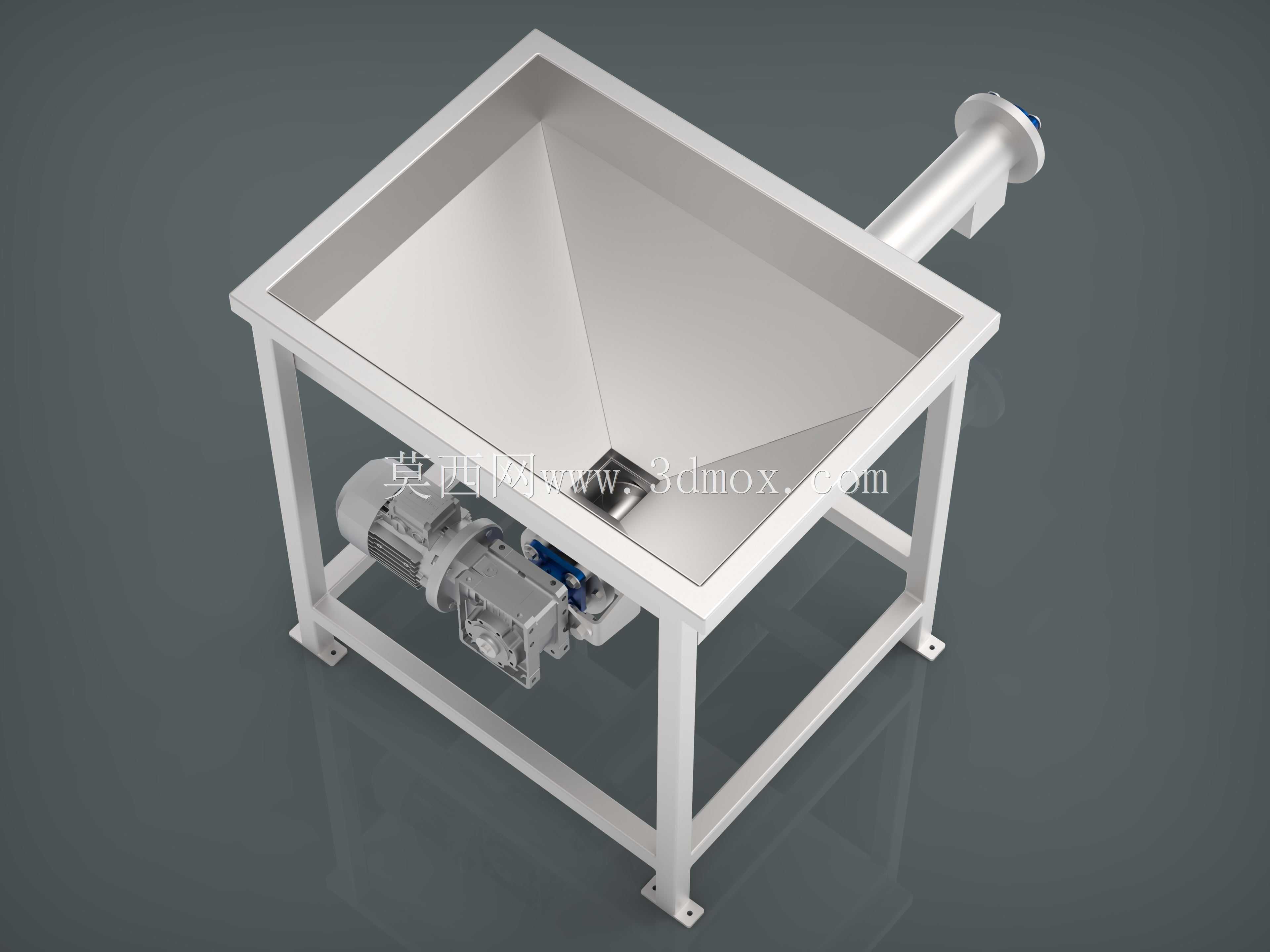

　　这款带方形储料斗的水平螺旋输送结构，常应用于食品加工、精细化工、农副产物加工等散料处理产线，主要承担散状颗粒、粉体物料的定量给料与短距离水平输送任务，可衔接上游储料仓与下游加工、包装工位，避免散料转运过程中的撒漏与粉尘外溢。从结构设计逻辑来看，上部采用方形敞口式储料斗，斗壁做斜向收敛设计，倾斜角度参考常见散料的安息角设置，能保证物料依靠自重顺畅下滑至下部螺旋输送腔，不会在斗壁形成积料死角；储料斗下部通过法兰结构与水平布置的螺旋输送管段密封连接，衔接处做圆弧过渡处理，减少物料卡滞的可能。螺旋输送段采用单轴等螺距螺旋叶片结构，叶片与管体内壁预留合理间隙，既避免叶片运转时刮蹭管壁产生异响与磨损，也能保证物料推送过程中不会出现大面积回料；

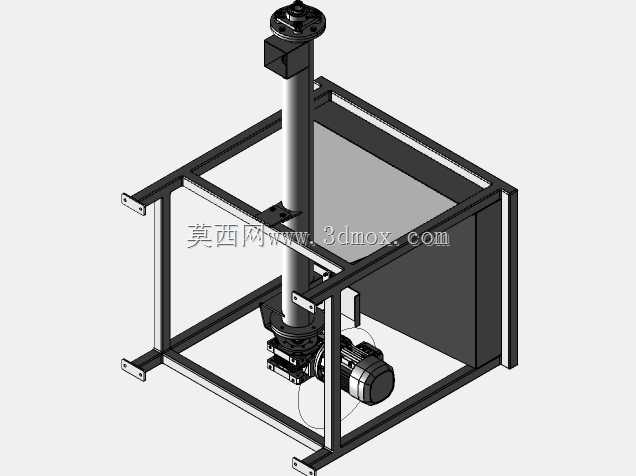

　　输送管末端采用法兰式出料接口，可根据对接设备的接口尺寸做适配调整，端部设置的密封组件能阻挡细粉物料从轴端渗出。驱动端采用直连式减速电机布置，电机通过支架固定在储料斗下部的方管机架上，机架整体采用型钢焊接成型，四条支腿底部设置带安装孔的脚座，可通过膨胀螺栓直接固定在车间混凝土地面，安装时需保证螺旋管段的水平度偏差控制在允许范围内，避免螺旋轴运转时出现偏磨。设备的安装边界需要提前核算：上部储料斗的敞口尺寸需匹配上游落料口的落料范围，避免物料落到斗外；螺旋管的伸出长度需根据工位间距确定，保证出料口精准对准下游设备的受料位置；机架支腿的高度可根据上下游设备的标高差做适应性调整，保证物料流转的顺畅性。实际运行过程中，

　　储料斗可暂存一定量的待输送物料，缓冲上游供料的波动，螺旋轴匀速转动时，叶片带动物料沿管腔轴向移动，实现连续均匀给料，相比普通皮带输送，这种密闭式螺旋结构更适合易扬尘、易撒漏的细散物料，设备整体结构紧凑，占用车间横向空间较小，日常维护仅需定期检查端部密封件的磨损情况、螺旋叶片的紧固状态即可，运维难度较低。在建模过程中，各焊接节点的焊缝尺寸、型材的选型规格、连接螺栓的参数都做了对应还原，可直接用于同类型设备的结构参考、改型设计，也可作为产线布局仿真的设备模型使用，能直观展示设备的安装空间需求与物料流转路径。
