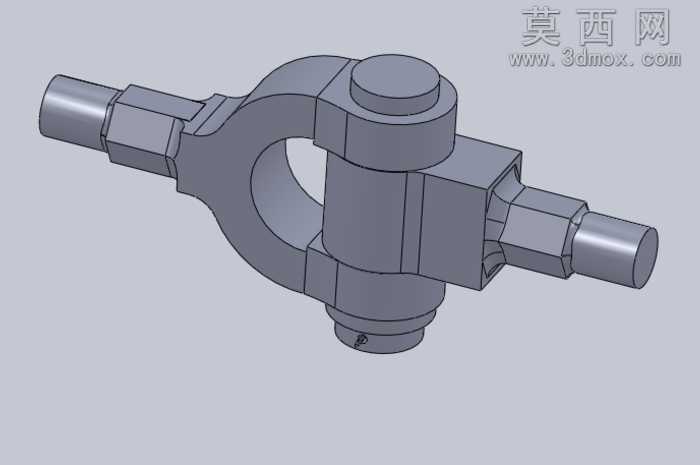

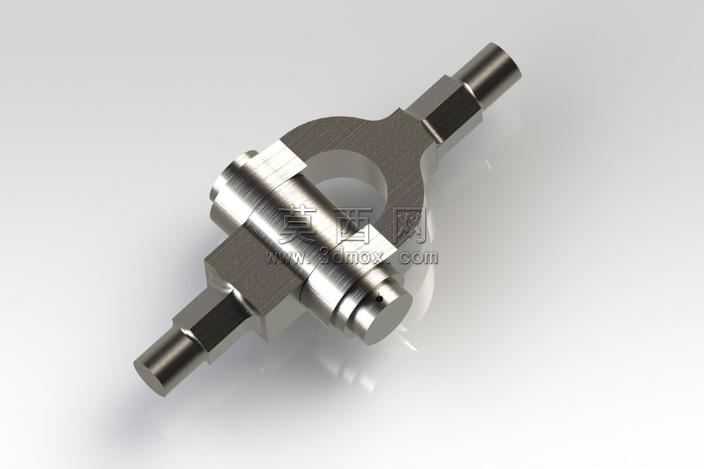

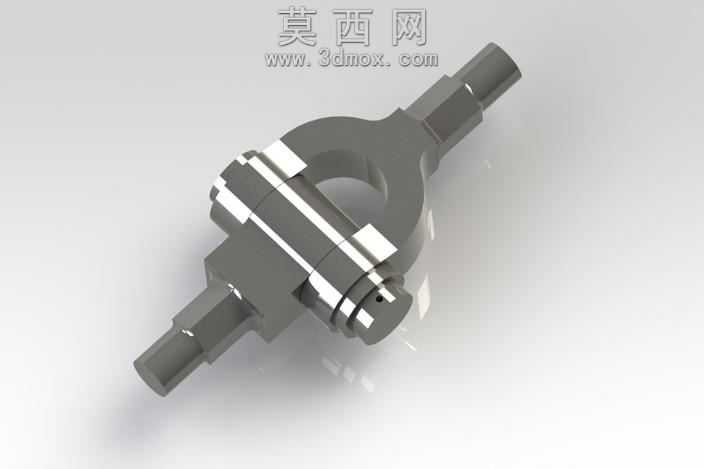

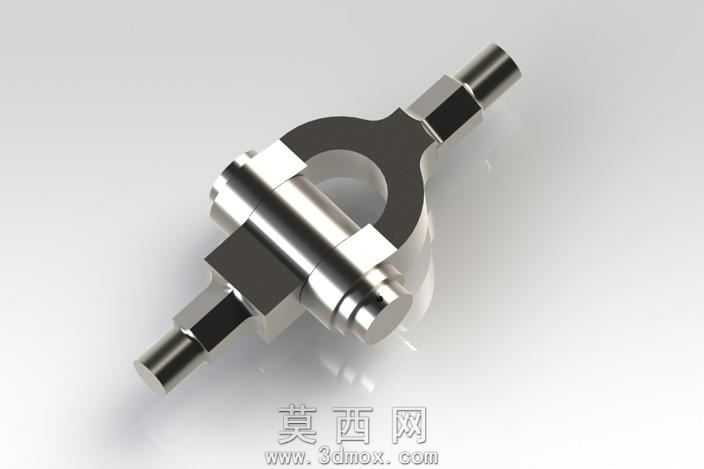

本作品为汽车转向系统配套的关节接头三维结构设计,采用三维建模软件完成全参数化建模工作,建模过程严格遵循机械设计公差规范与汽车转向部件的结构强度要求。建模初始阶段先梳理关节接头的功能逻辑:该部件需要实现多方向的角度偏转与扭矩传递,同时承担转向动作中的交变载荷,因此整体采用对称式十字轴搭配分体式抱箍壳体的结构布局。建模时先绘制核心十字轴的基准草图,以中心交点为原点建立三个互相垂直的基准面,分别完成三个轴段的拉伸特征,对轴段与中心基体的衔接位置做圆角过渡处理,避免应力集中;轴段末端设计为外螺纹加定位轴肩的结构,用于匹配外部转向拉杆的连接需求,螺纹特征采用软件内置的异形孔向导与螺纹线命令生成,保证牙型参数符合公制螺纹标准。外部抱箍壳体采用分体式设计,建模时先绘制环形基体的截面草图,通过旋转命令生成主体环结构,再在环体对应十字轴的三个垂直方向分别拉伸安装座结构,安装座内孔与十字轴轴段采用间隙配合设计,预留润滑脂存储腔室;抱箍的开合连接位置设计有螺栓过孔与定位止口,保证装配后壳体的同轴度精度,同时在壳体外侧做轻量化的减重槽设计,在不降低结构强度的前提下减少部件整体重量。渲染阶段采用金属哑光材质模拟实际零部件的锻造合金钢质感,对轴段配合面、壳体安装面做精加工面的材质区分,通过环境光遮蔽效果突出各部件的装配层次,清晰展示内部十字轴与外部壳体的配合关系。整体设计充分考虑转向关节的实际工况,各连接位置的尺寸匹配经过反复校验,既保证转动灵活性,又避免配合间隙过大导致的转向旷量,可直接用于转向系统的结构验证、装配模拟以及后续的工程图导出工作。
