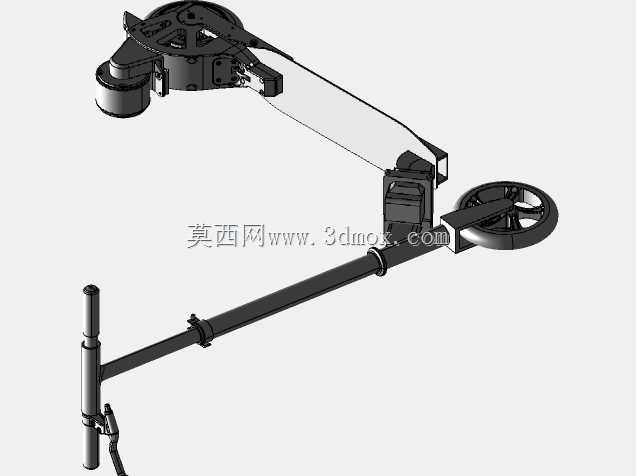

普通踏板车改装电动代步滑板车结构

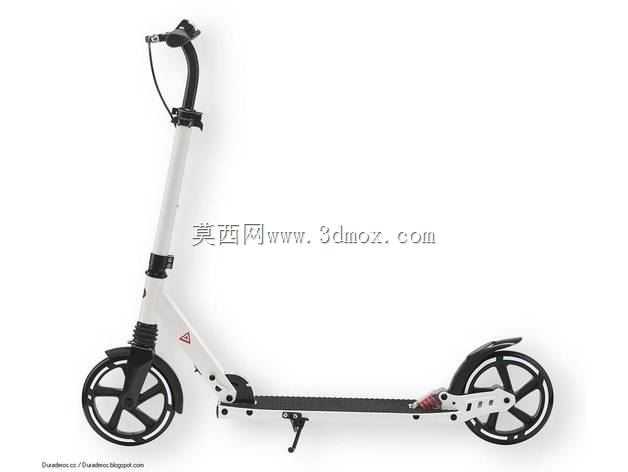

　　日常短距离出行场景中，普通人力踏板车存在长距离骑行费力、爬坡能力不足的痛点，通过结构改造实现电动化，能覆盖社区通勤、园区接驳、短途代步等多元使用需求，相比成品电动滑板车，改装方案可依托现有普通踏板车车架，大幅降低改造成本，同时适配个人使用习惯调整结构参数。整个改造的核心受力点集中在底盘区域，普通踏板车原厂底盘仅承受人体踩踏载荷，加装动力系统后需额外承载电机、电池、控制器的重量，同时传递传动系统的扭矩输出，因此需要在底盘对应位置加装两块3mm厚不锈钢加固板，加固板的开孔位置完全匹配原厂踏板车的车架安装孔位，无需对原车车架进行焊接、切割等不可逆改动，通过螺栓锁紧即可实现载荷分散，避免长期使用出现车架变形、开裂问题。

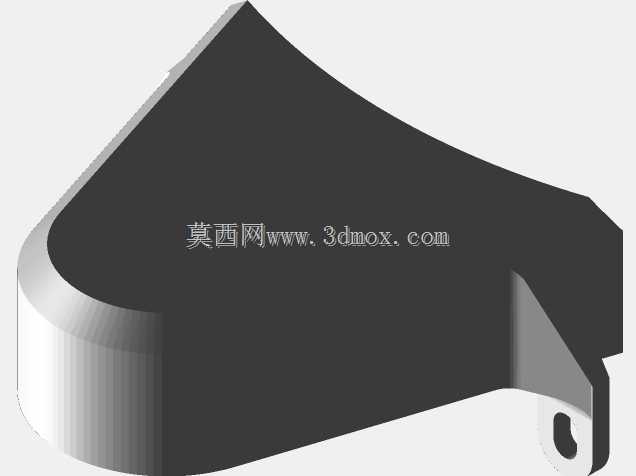

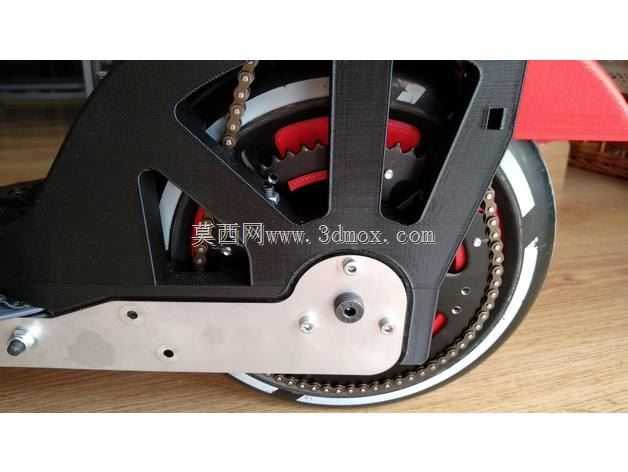

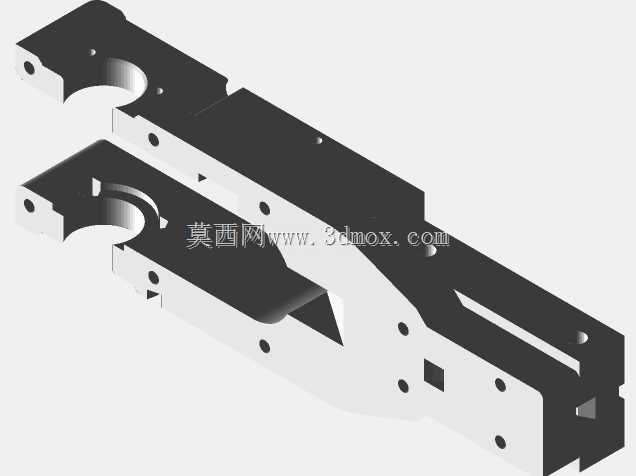

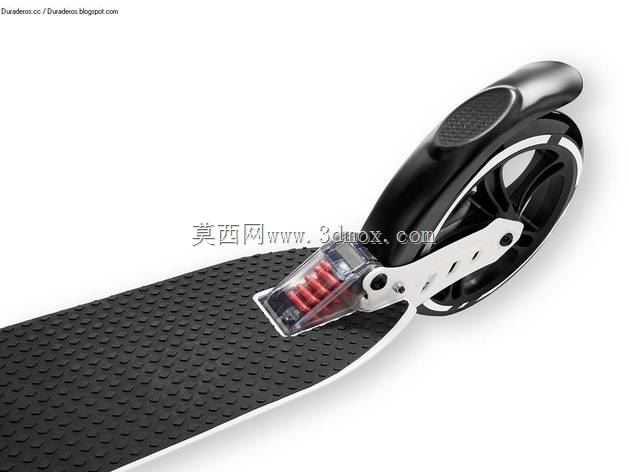

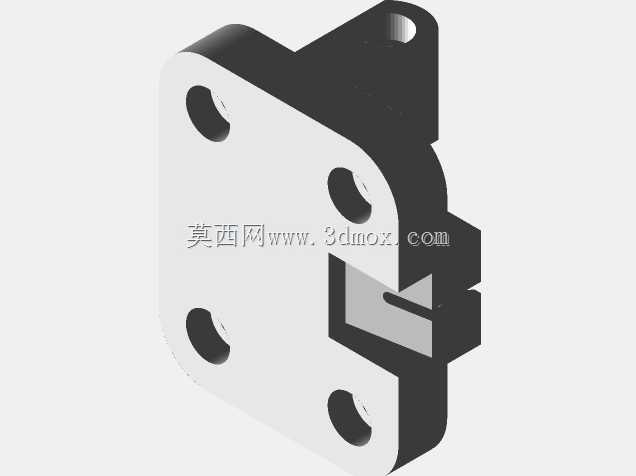

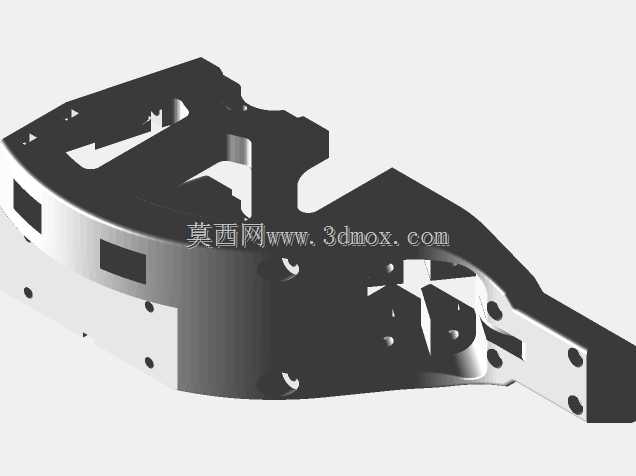

　　动力传输采用链传动结构，匹配小齿数主动链轮与大齿数从动链轮，通过合理的传动比设定，兼顾起步扭矩与最高行驶速度，主动链轮安装在电机输出轴端，从动链轮固定在踏板车后轮轮毂位置，链条张紧度通过电机安装座的长圆孔进行调节，避免骑行过程中出现链条跳齿、脱落问题。动力单元采用低压直流驱动方案，电机固定在后轮上方的安装支架上，安装支架通过3D打印制作，支架的安装孔位完全匹配后轮轴与电机的安装尺寸，同时预留控制器的走线槽位，避免线路外露与车轮、转动部件发生干涉；电池组放置在踏板下方的空余空间，通过绑带与加固板上的固定柱连接，重心位置处于整车前后轴中间区域，保证骑行过程中的操控稳定性。原车的刹车带鞋结构直接适配3D打印的底盘安装座，

　　无需改动原车刹车系统的传动结构，保留原车的刹车手感与制动性能，刹车线走线沿车架内侧布置，通过线卡固定在加固板上，避免转向过程中线路拉扯。所有3D打印部件的壁厚、安装孔位均经过受力校核，安装边界完全匹配对应型号的市售普通踏板车，打印件与金属部件的连接位置均加装金属嵌件，避免反复拆装出现螺纹滑牙问题；转向立管位置保留原车的折叠结构，折叠机构的锁止点不受加装部件影响，折叠后整车尺寸与原车保持一致，方便放入汽车后备箱、公共储物柜存放。整车改造完成后，所有加装部件均不超出原车的宽度、高度边界，脚踏区域的踩踏空间与原车一致，不会影响正常的站立骑行姿态，外露的转动部件均加装防护结构，避免骑行过程中衣物卷入传动系统。
