明纬LRS-350开关电源三维结构模型

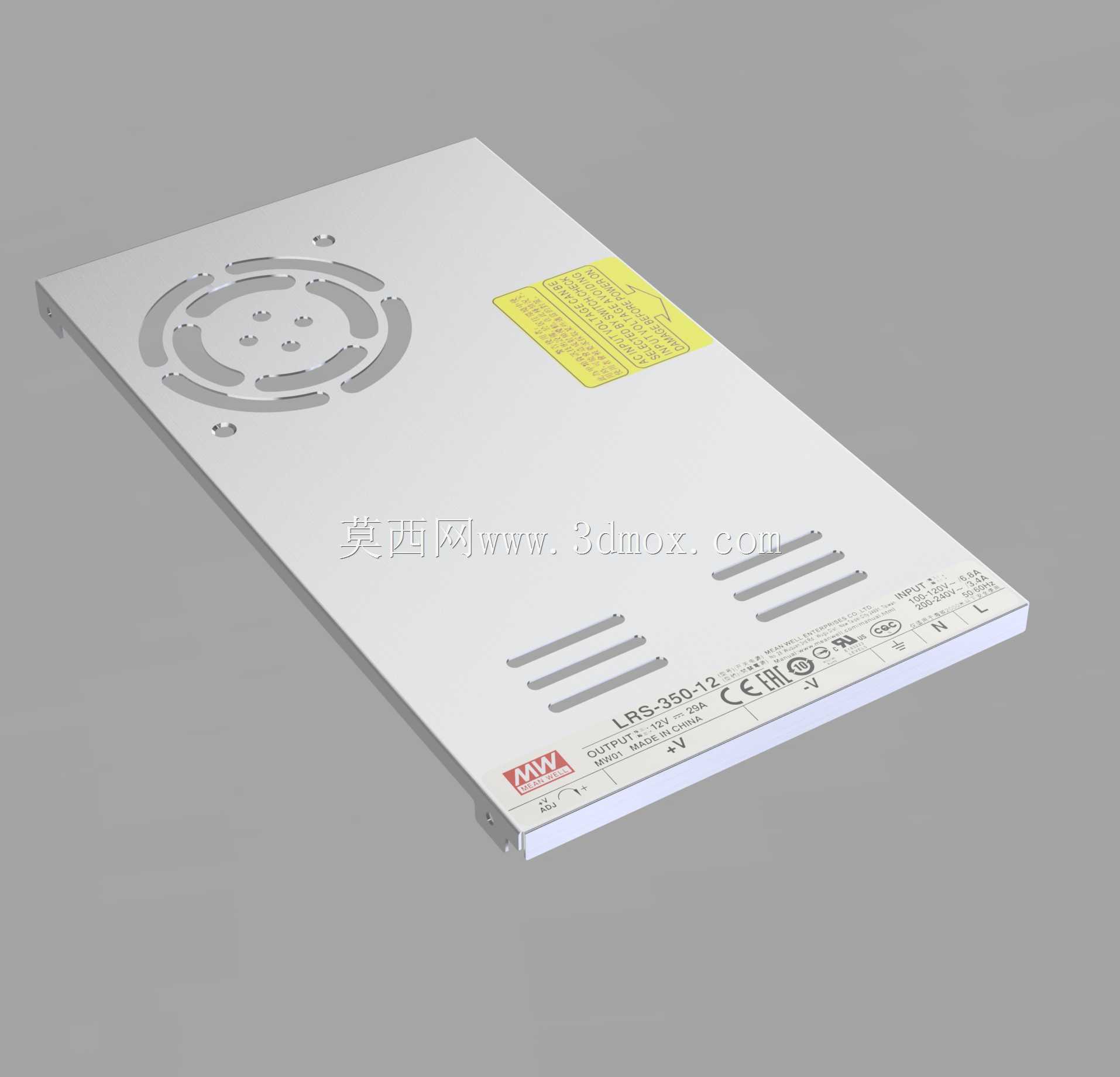

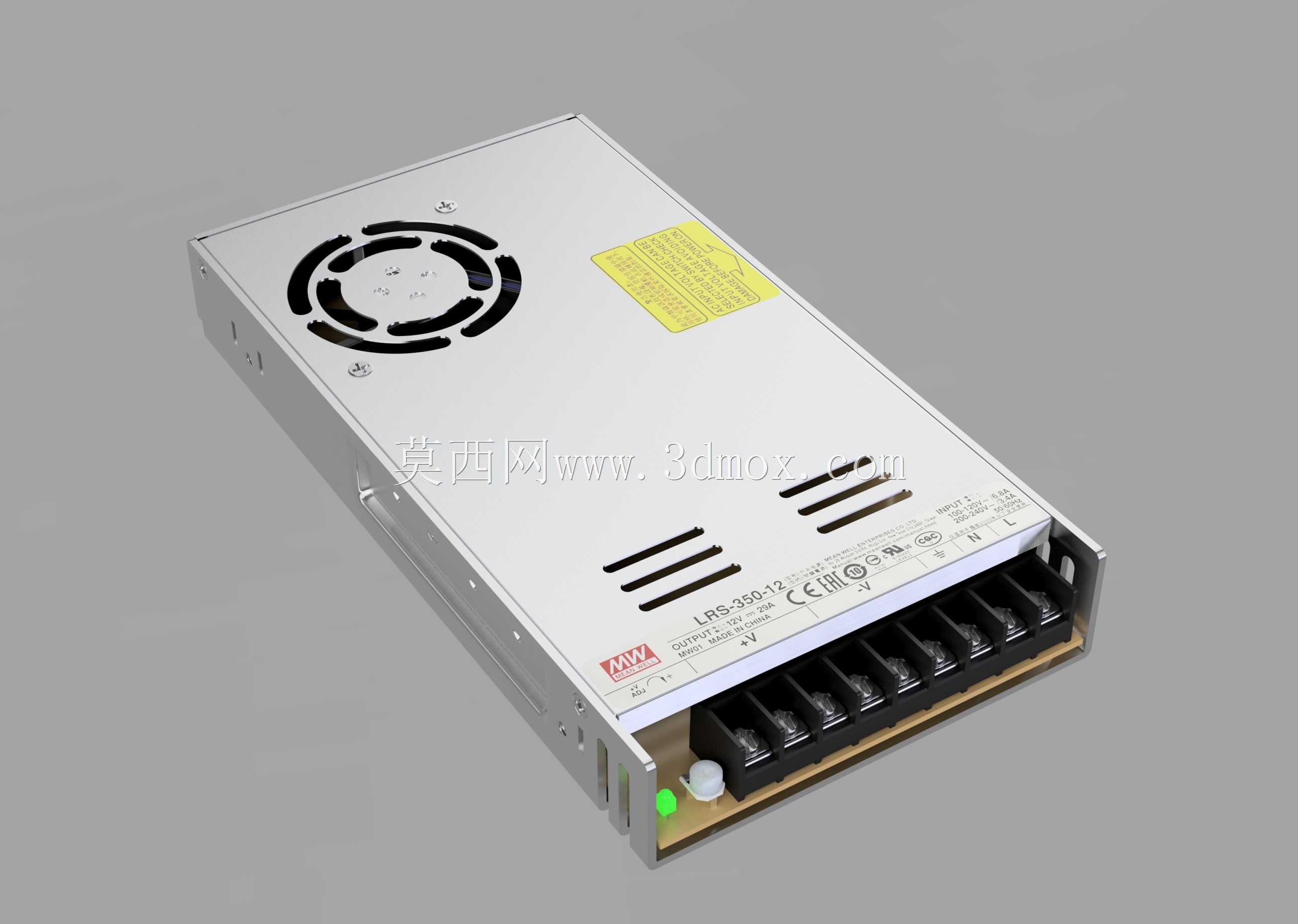

　　这款开关电源是工业电控系统里应用极广的直流供电部件，常见于自动化控制柜、小型数控设备、3D打印设备、LED亮化配电、工业通讯机架等场景，承担将工频交流电转换为稳定低压直流电的核心作用，为后端的PLC、传感器、伺服驱动模块、工控板卡等部件提供可靠的供电输入。从结构设计来看，整体采用封闭式金属薄壳拉伸结构，壳体采用镀锌钢板冲压折弯成型，表面做哑光喷塑处理，兼顾电磁屏蔽性能与结构强度，顶面预留轴流风扇安装位，配合壳体侧面的多组条形通风槽形成定向散热风道，能在满负载运行时将内部功率器件的热量快速导出，适配长时间连续运行的工业工况。接线端采用统一侧出的栅栏式接线端子排，输入端与输出端做明确分区排布，端子旁预留清晰的标识丝印位置，

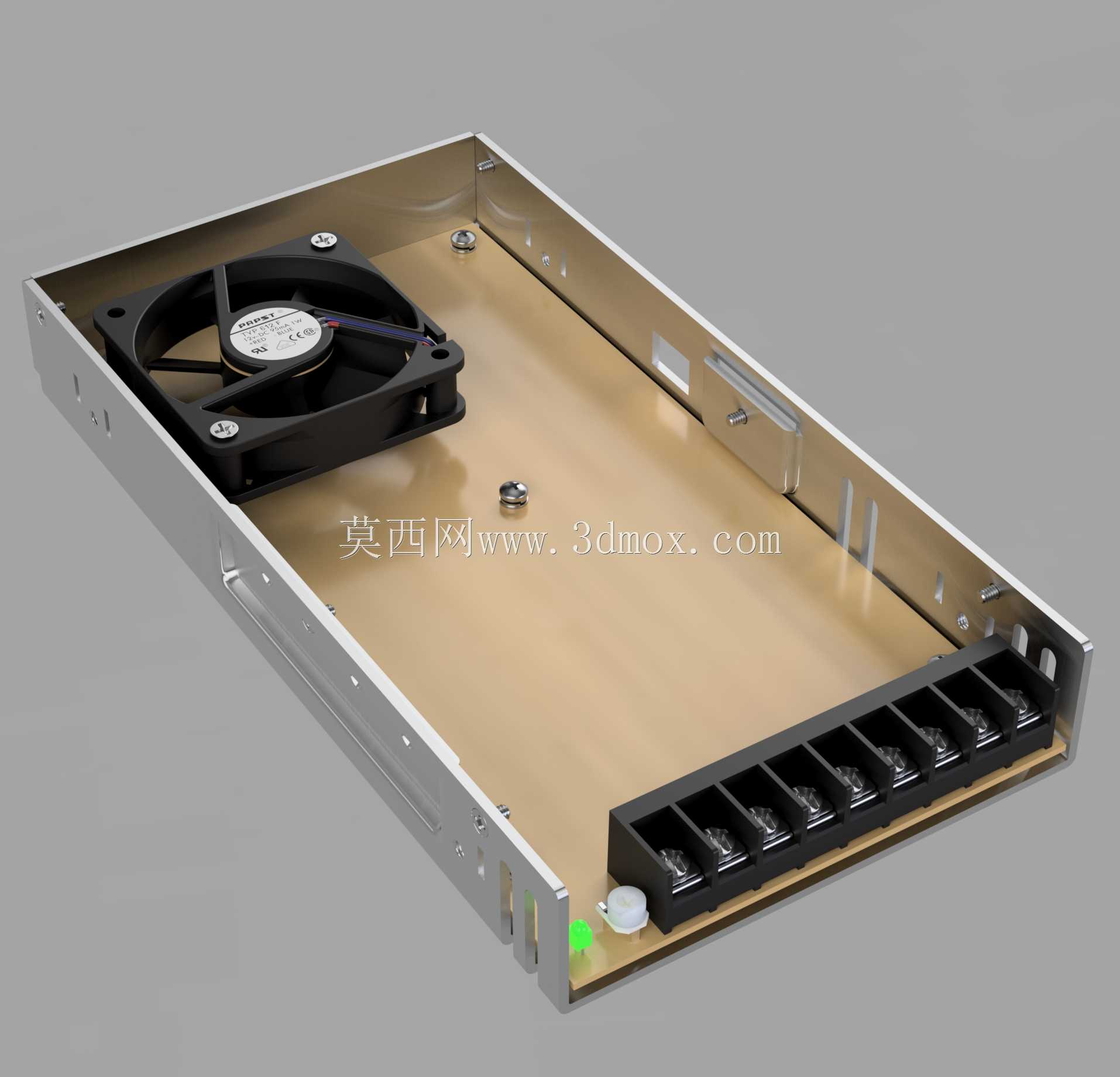

　　现场接线时可快速区分L/N/PE输入端子与不同电压等级的输出端子，降低接错线的风险，端子排外侧预留足够的接线操作空间，适配多股铜芯线的压接接线操作，无需额外转接端子即可完成现场布线。设计过程中严格参照原厂规格的安装边界做结构还原，底部预留标准的安装固定孔位，孔距匹配常规电控柜内的安装梁尺寸，可直接通过螺丝固定在机柜安装板或者DIN导轨适配支架上，壳体的外形尺寸、各接口的突出量、通风槽的开孔位置都完全匹配实物的装配公差，在做电控柜三维布局时可直接套用该模型做干涉检查，提前规避安装时与线槽、其他电气元件、柜门结构的碰撞问题。模型对内部器件的排布做了等效还原，包括整流桥、滤波电容、功率变压器、PCB板的安装位置都与实物一致，

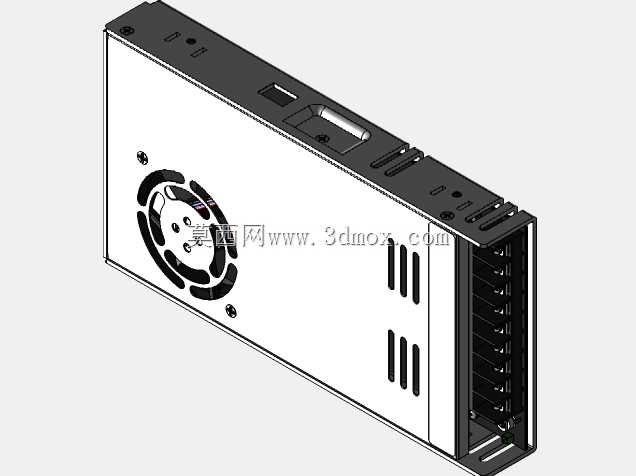

　　顶面的警示标签、侧面的品牌标识、前端的工作状态指示灯位置都做了准确还原，同时区分了12V与24V两种电压规格的标签位置差异，可根据实际选型需求切换对应标识。在做设备整体三维设计时，这类标准供电部件的模型精度直接影响电控仓的布局合理性，该模型还原了电源的所有外部装配特征，包括壳体的折边圆角、风扇防护网的格栅结构、端子的防护挡板结构，可直接用于生成工程图的安装示意，也能用于设备的虚拟装配调试，验证布线时的线缆弯折半径是否满足要求，散热风道是否被其他部件遮挡，从源头减少现场装配时的整改工作量。
