多规格内六角圆柱头螺钉组三维设计

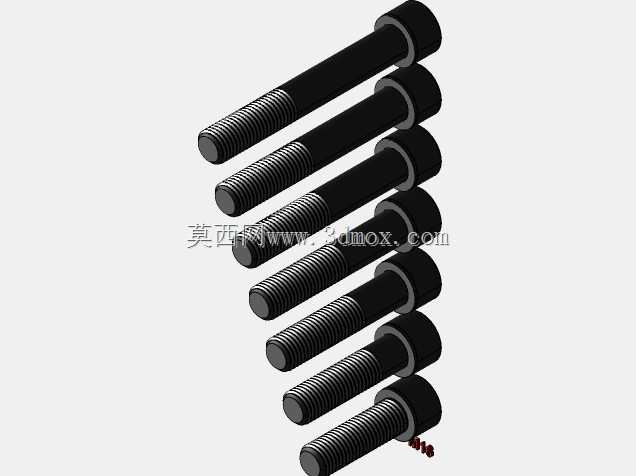

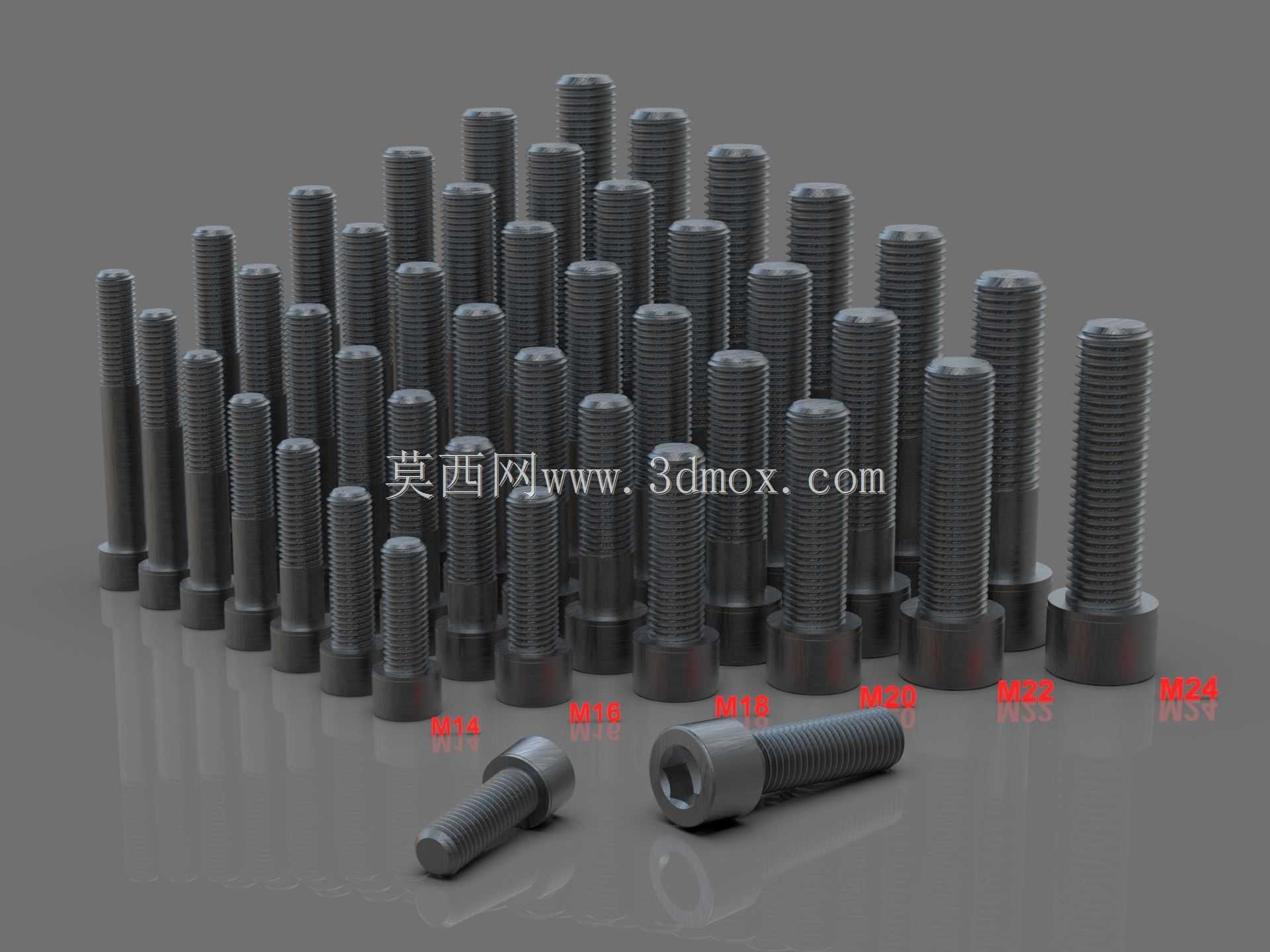

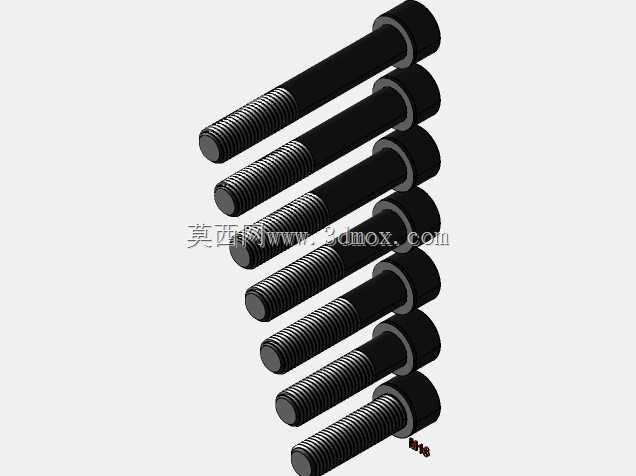

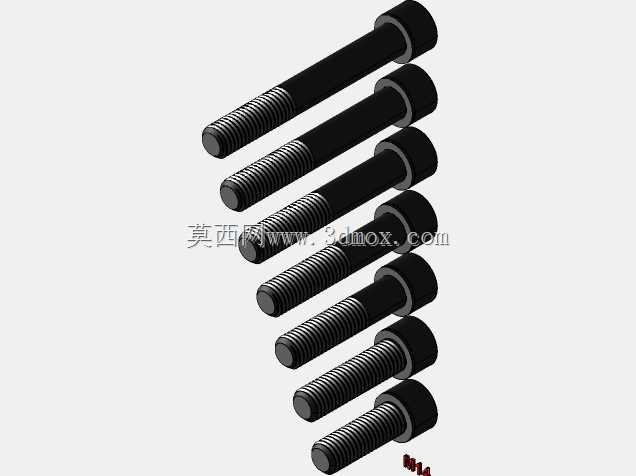

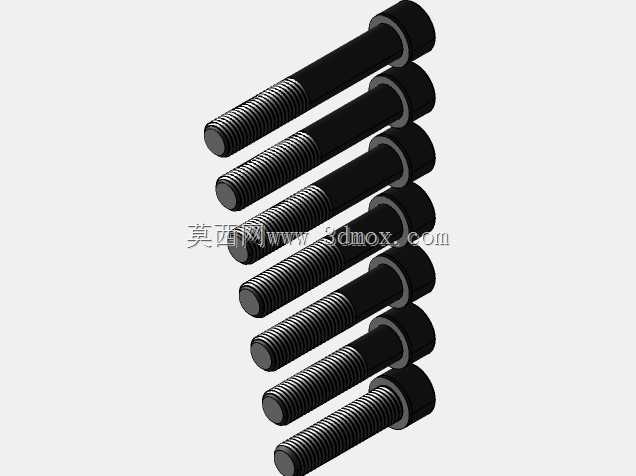

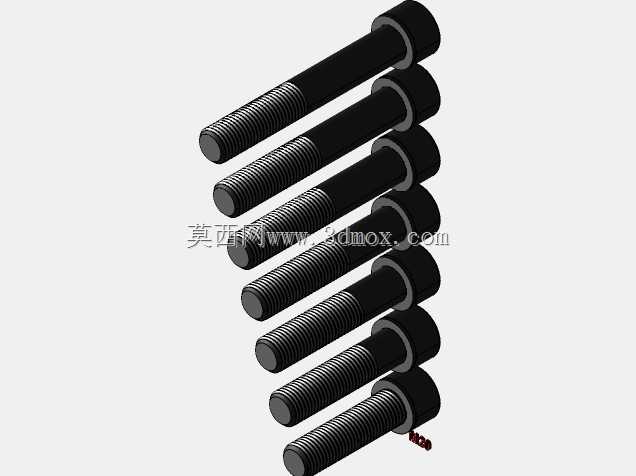

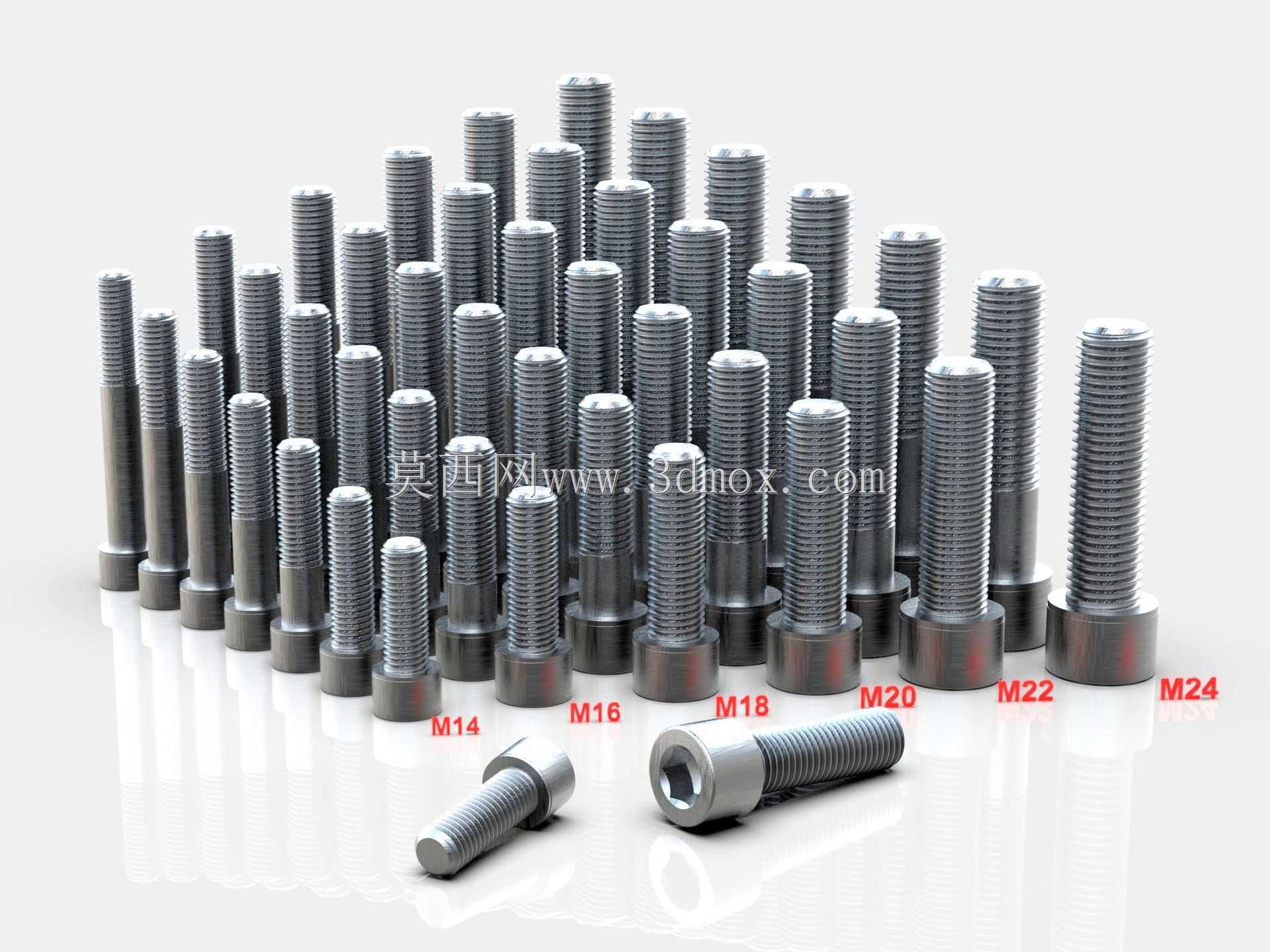

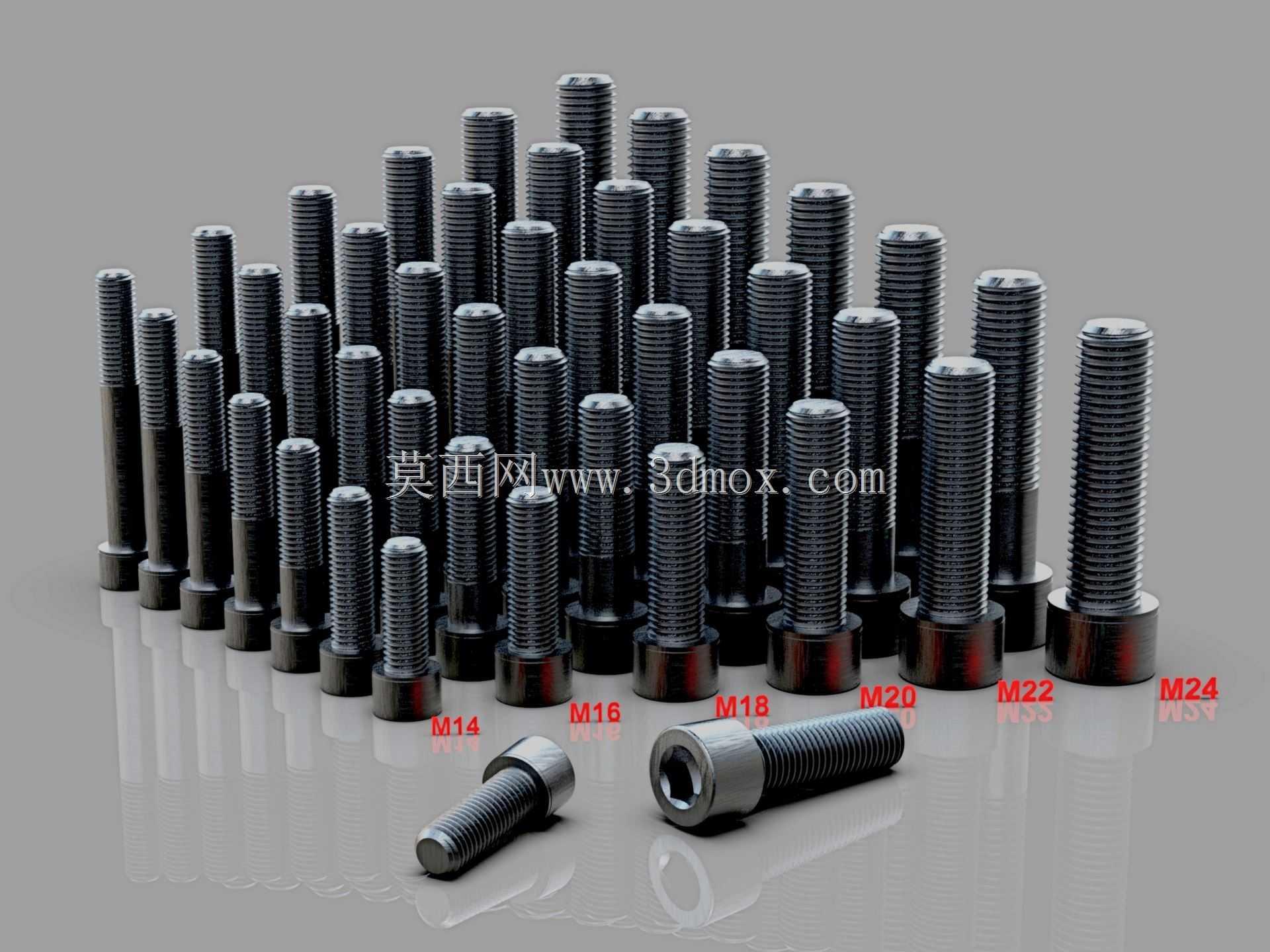

　　在各类机械结构装配场景中，内六角圆柱头螺钉是应用覆盖度极高的紧固连接件，从普通机床的钣金护板安装、工装夹具的模块拼接，到自动化设备的传动组件固定、液压阀组的阀块锁紧，都能见到这类紧固件的身影。这套螺钉模型覆盖M14到M24的常用大规格公制螺纹段，每一种螺纹规格都匹配了工程实际中高频选用的长度区间，完全贴合日常结构选型的常用尺寸范围，建模时严格遵循内六角圆柱头螺钉的通用外形规范，圆柱头的外径、头部厚度、内六角驱动槽的对边尺寸与深度都和实物装配要求一致，螺纹段的牙型轮廓、收尾过渡段的结构也做了还原，不会出现建模时头部与驱动槽尺寸错位、螺纹牙距与公称直径不匹配的常见问题。做结构设计时，很多工程师容易忽略螺钉安装的边界空间要求，

　　这套模型在建模阶段就把不同规格螺钉对应的沉头孔安装深度、扳手操作所需的预留空间做了对应匹配，选型时直接调取对应规格的模型放入装配体，就能快速校验安装位是否存在干涉，不用反复核对标准手册调整尺寸。不同于小规格螺钉多用于电子设备、小型仪器的装配，M14到M24区间的螺钉主要承受较大的预紧力与交变载荷，比如机床床身的导轨锁紧、重型工装的基座固定、减速机的壳体连接这类需要高连接强度的部位，选这个区间的螺钉时，不仅要核对螺纹公称直径是否匹配被连接件的螺纹孔，还要确认螺钉头部的沉孔尺寸是否能完全容纳圆柱头，避免头部突出安装面影响其他组件装配，同时要保证内六角槽的深度足够，能让内六角扳手完全插入，避免拧紧时出现滑牙、拧坏驱动槽的问题。

　　这套模型把不同长度规格的螺钉做了明确区分，每一种长度对应的螺纹段长度、光杆段长度都符合常规紧固件的生产规范，比如部分长度规格的螺钉会在头部下方设置一段无螺纹的光杆，适配需要铰制孔定位的装配场景，既能承担紧固作用，也能辅助实现两个被连接件的位置定位，减少额外定位销的使用。在装配仿真环节，直接调用这套模型可以快速完成紧固点位的排布，模拟不同长度螺钉在对应安装孔位的穿入深度，避免出现螺钉过长顶到对侧结构、或是过短啮合牙数不足导致连接强度不够的问题，对于做整机装配校验、工装夹具设计的工程师来说，能大幅减少标准件建模的重复工作量，也能避免自行建模时出现的尺寸偏差导致后续加工、装配环节出现问题。
