双轴厢式坡道运输拖车结构设计

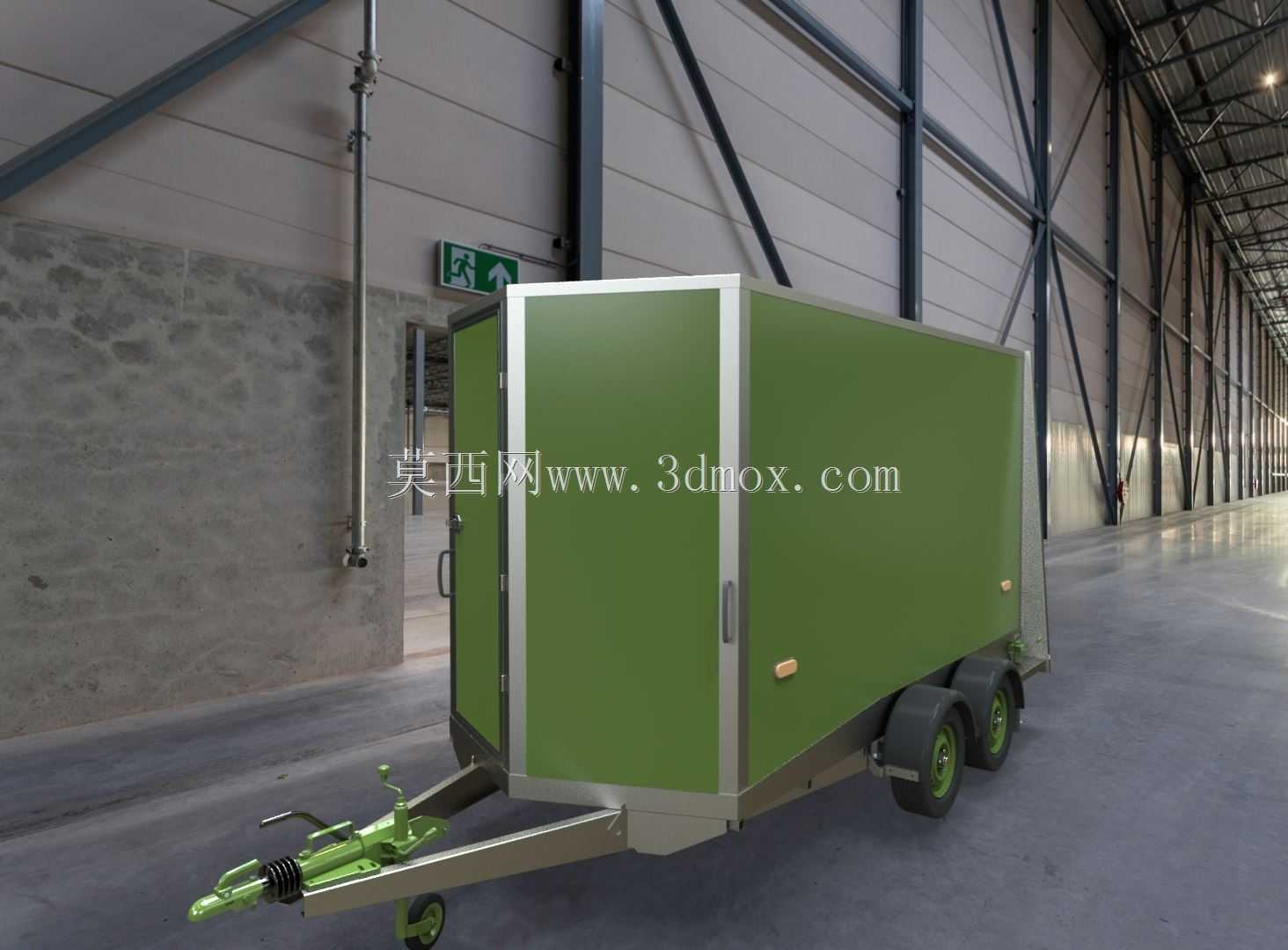

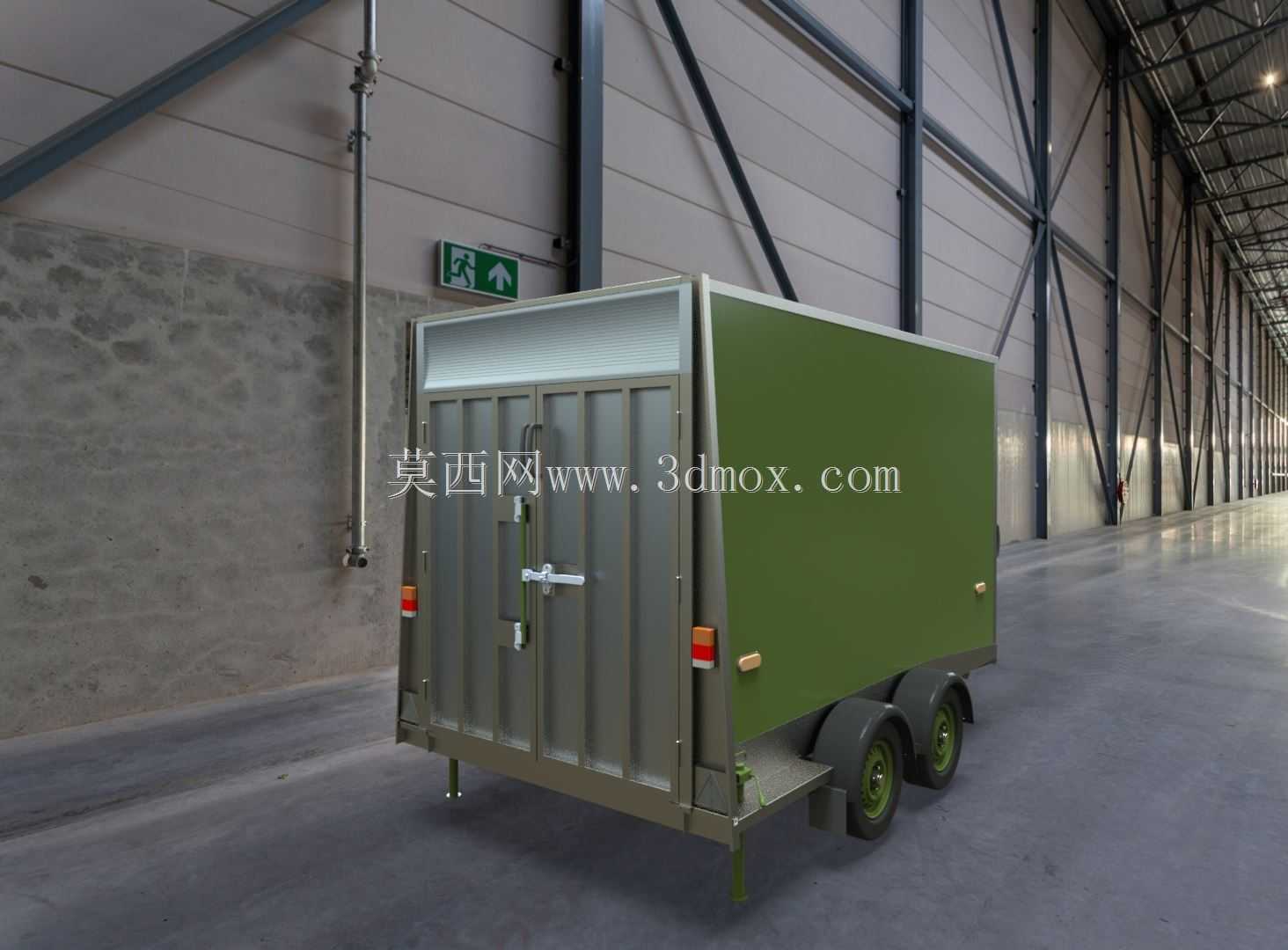

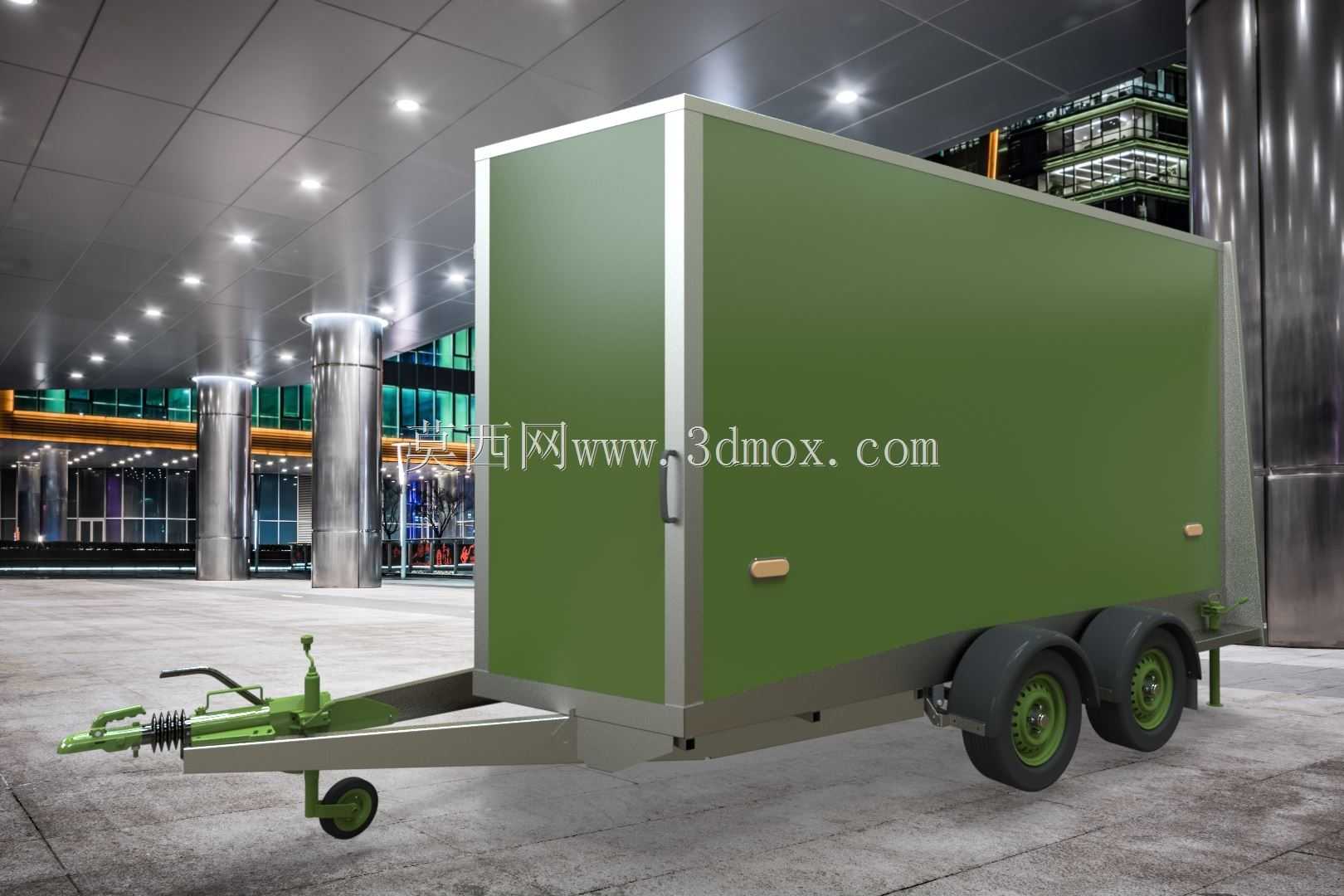

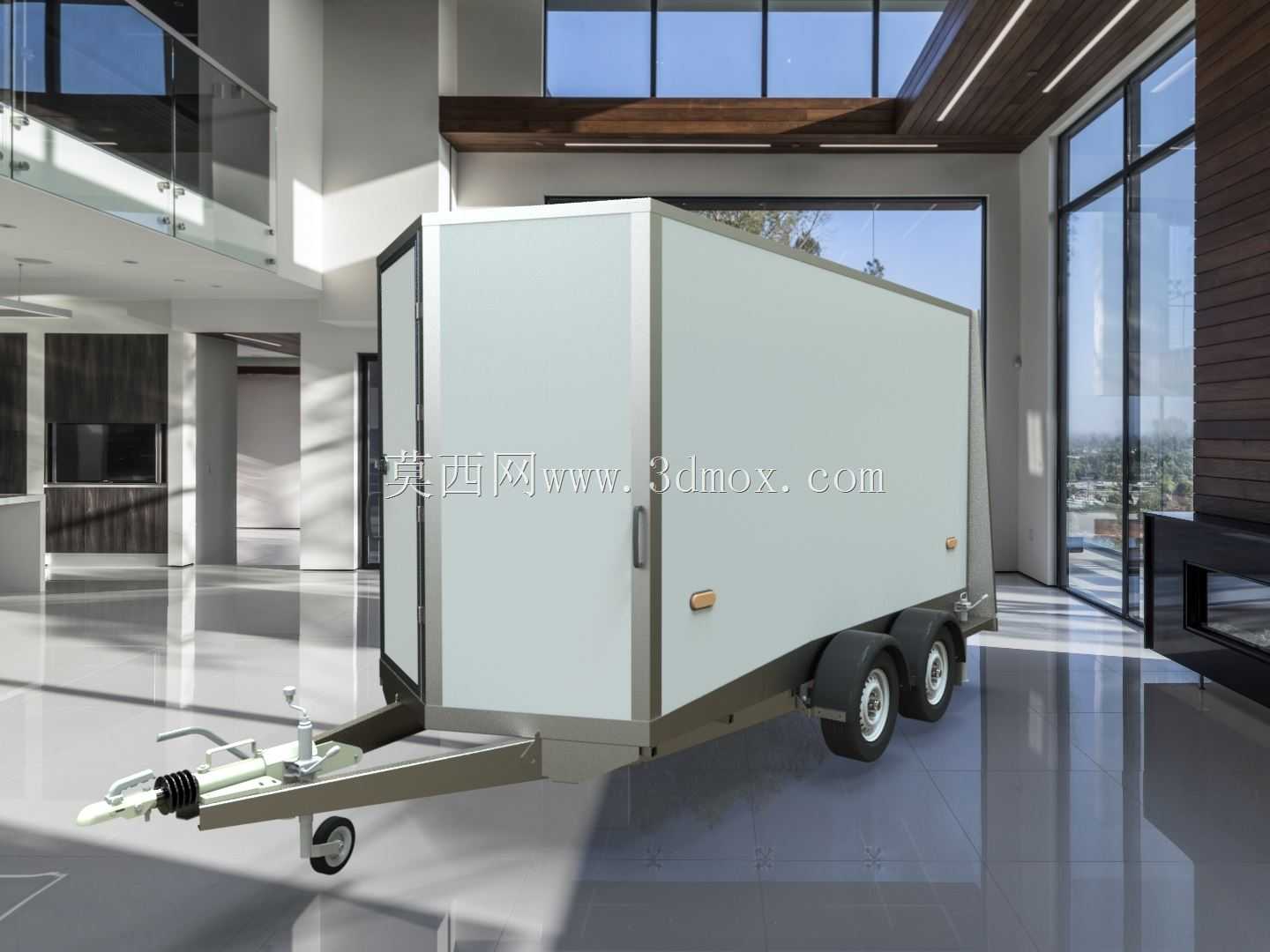

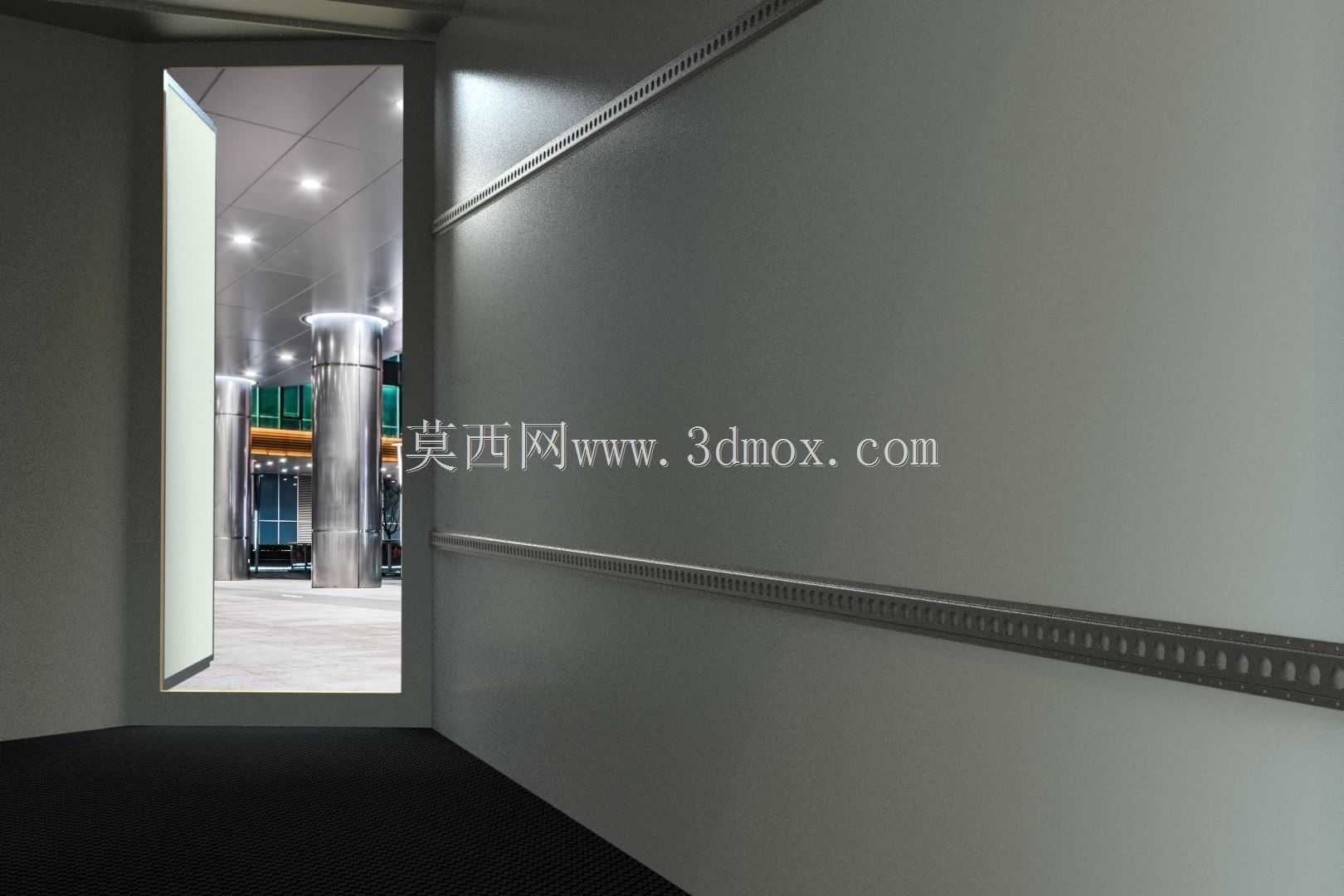

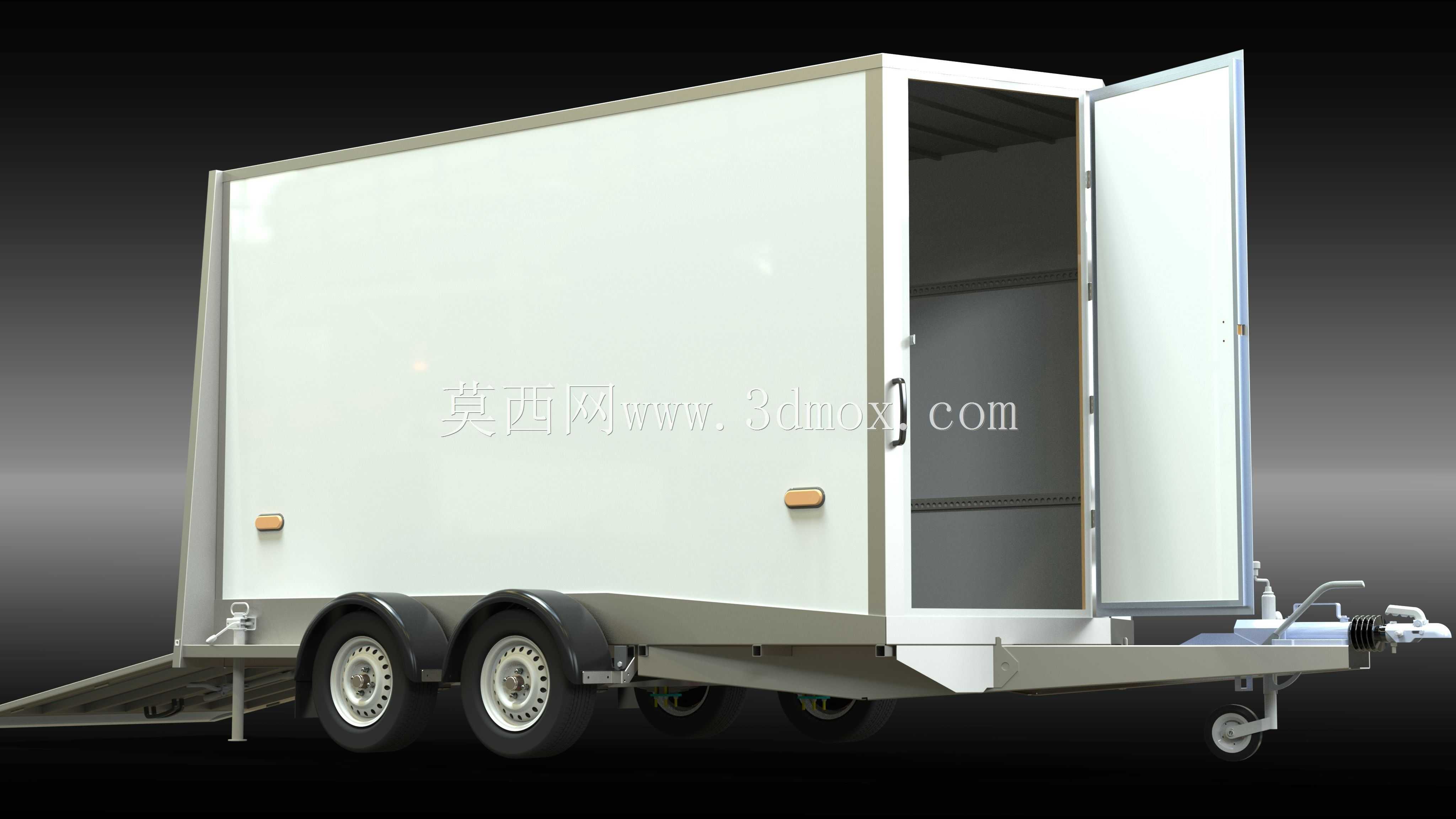

　　这款双轴厢式运输拖车，主要面向短途城际物料转运、小型设备转场、户外作业装备配套运输场景，可适配多数家用SUV、轻型皮卡的牵引接口，无需额外改装牵引基座即可完成挂接使用。从结构设计层面看，整车采用封闭式厢体结构，侧围与顶板采用一体化冲压蒙皮搭配内部矩形钢骨架的承载形式，厢体内部净宽可满足标准1200mm工业托盘的并排装载需求，内部净高预留了小型工程机械、移动作业机组的装载空间，尾门采用上翻式整体开合结构，搭配尾部可收放的钢制坡道板，无需额外借助装卸月台，即可完成轮式设备、带脚轮工装的自行上下装卸，大幅降低无装卸场地场景下的作业人力成本。行走系统采用双轴并列布局，匹配橡胶扭力轴悬架与钢制轮毂，单轴额定承载覆盖常规民用轻型拖挂的载荷区间，

　　双轴布局相比单轴结构行驶稳定性更强，在非铺装路面牵引时可有效降低厢体摆动幅度，前部配置的导向支轮可在脱挂状态下轻松完成短距离移位调整，牵引连接部位采用标准50mm球头牵引座，匹配通用型撞击式制动联动结构，牵引制动时可自动触发拖车轴制动，提升高速牵引状态下的行驶安全性。厢体侧面配置的嵌入式反光标识安装位、侧部示廓灯安装槽均按照道路行驶拖挂的规范预留安装边界，尾门周边设置的多层密封胶条安装槽，可保证雨天运输时厢体内部的防水性能，避免装载物料被雨水侵蚀。设计过程中重点考量了空载与满载状态下的轴荷分配，将牵引头处的下压力控制在合理区间，避免牵引车辆后轴载荷异常变化影响操控稳定性，厢体底部的纵梁采用变截面设计，在轮拱位置做了上避让结构，

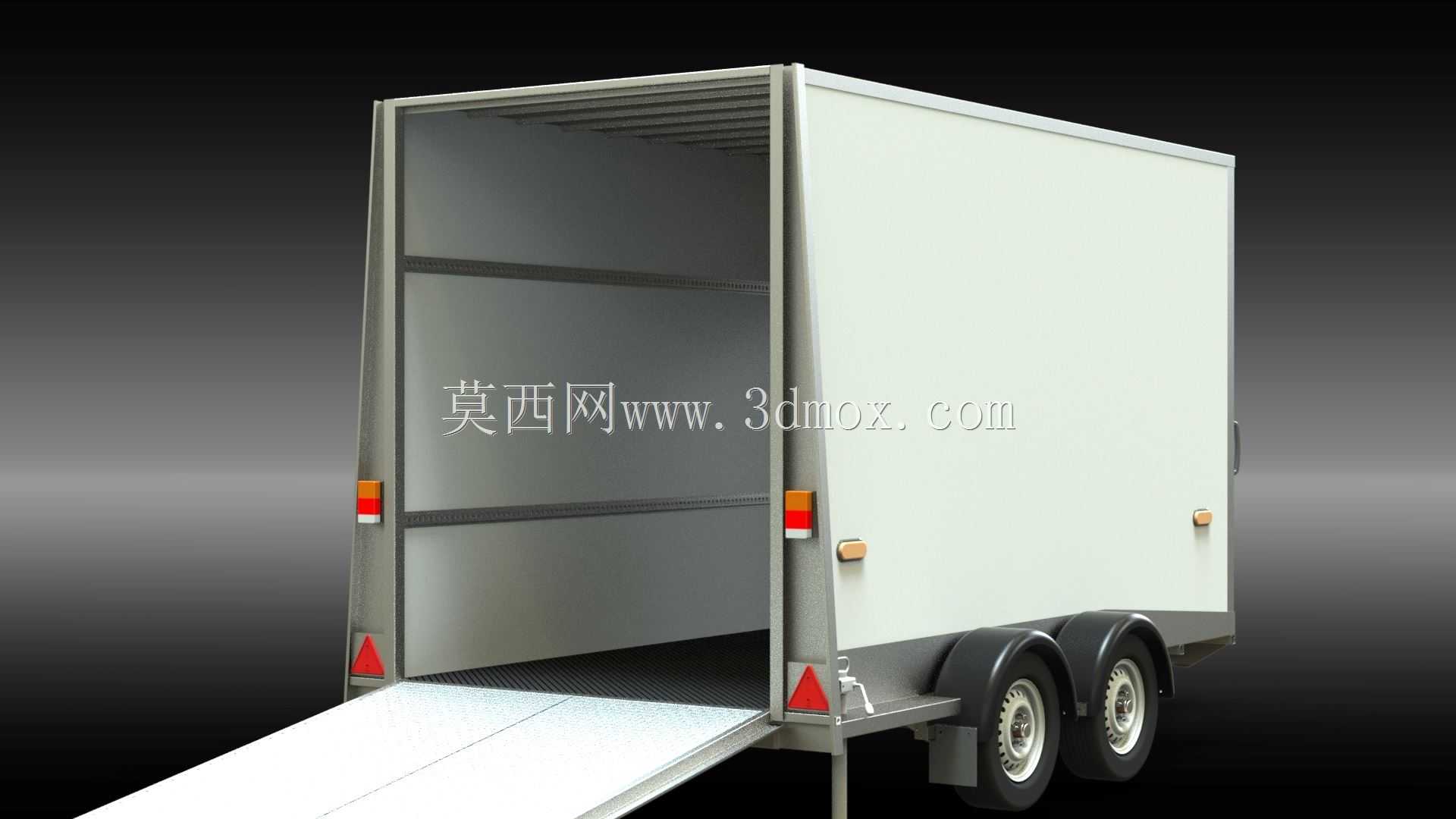

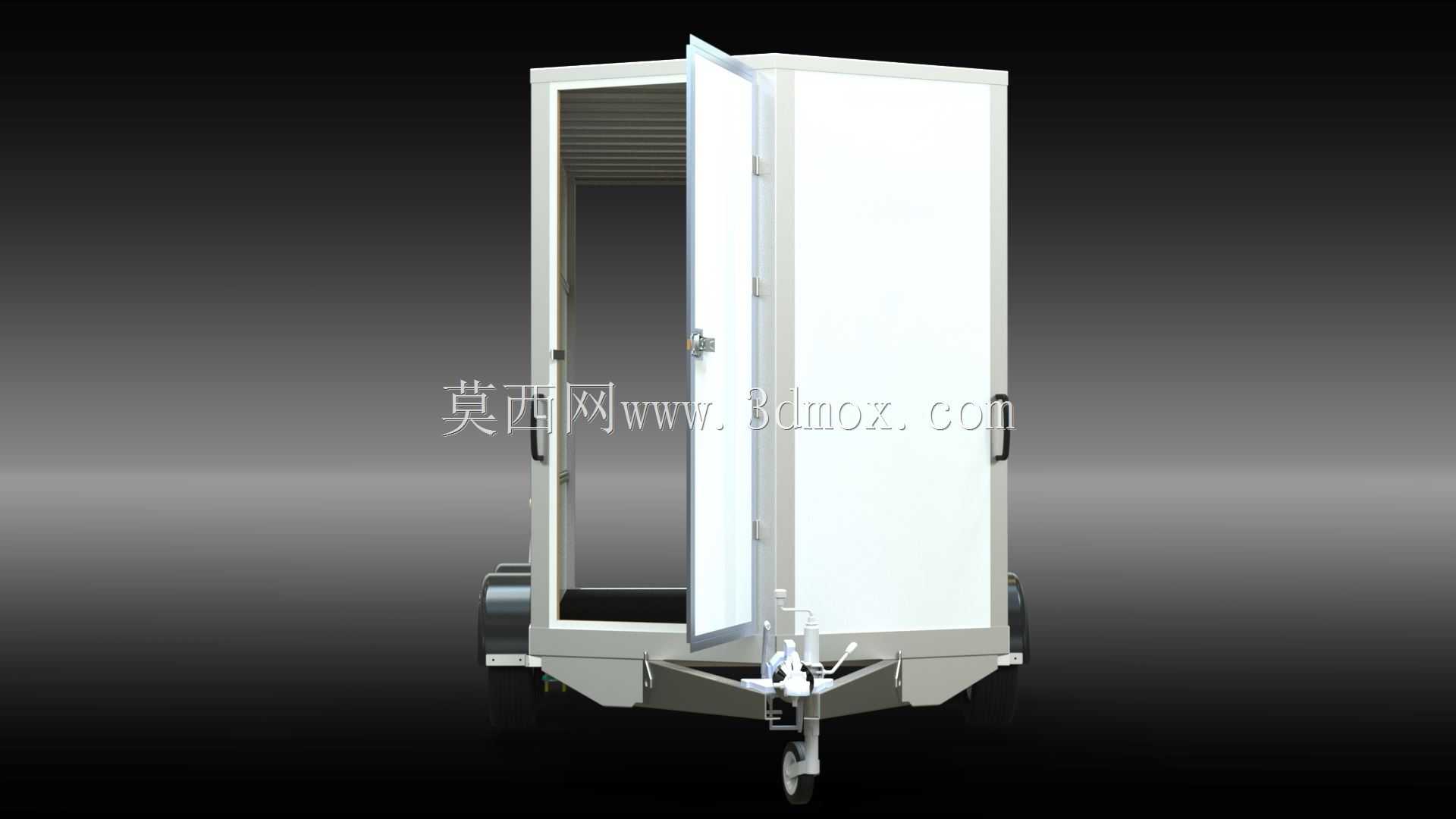

　　既保证了离地间隙要求，也最大化压缩了厢体底板的离地高度，降低装卸作业的抬升高度。尾部坡道板采用翻折隐藏式设计，收起时可完全嵌入尾门下方的容纳槽，不会超出整车外廓尺寸，坡道表面预留的防滑条安装位，可在雨雪天气装卸时提升轮式设备通行的摩擦力，避免打滑风险。厢体前部预留的工具储物舱结构，可用于存放捆绑带、三角楔块、拖车连接线等随车工具，无需占用主装载舱的有效空间。
