M16规格弓形不锈钢连接卸扣结构设计

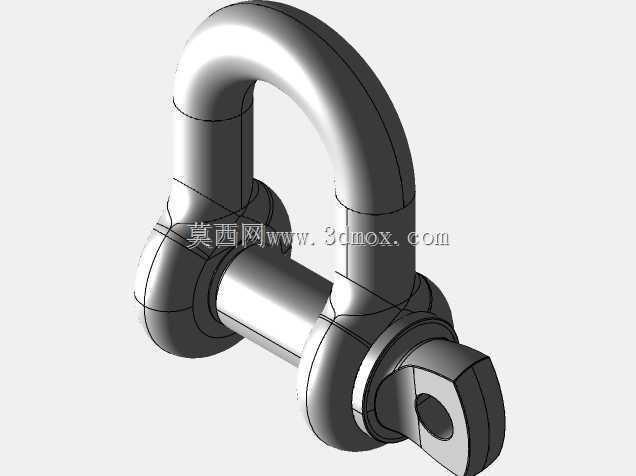

　　在起重吊装、索具配套、户外重型装备固定、船舶系泊、工业设备转运等场景中，卸扣是应用频次极高的受力连接件，这款M16规格的弓形不锈钢卸扣，核心承担索具末端与被吊物吊点之间的可拆卸连接功能，相比直形卸扣，弓形结构的内部容绳空间更大，可适配多股钢丝绳、吊装带、链条等不同类型的索具端部连接，不会出现索具过度弯折导致的应力集中问题。从结构设计逻辑来看，整体采用U型弓形主体配合横向销轴的经典受力结构，主体部分采用一体化锻造成型思路，避免拼接结构带来的焊缝应力缺陷，两个销孔的同轴度公差控制在0.05mm以内，保证销轴穿入后不会出现偏载受力的情况。

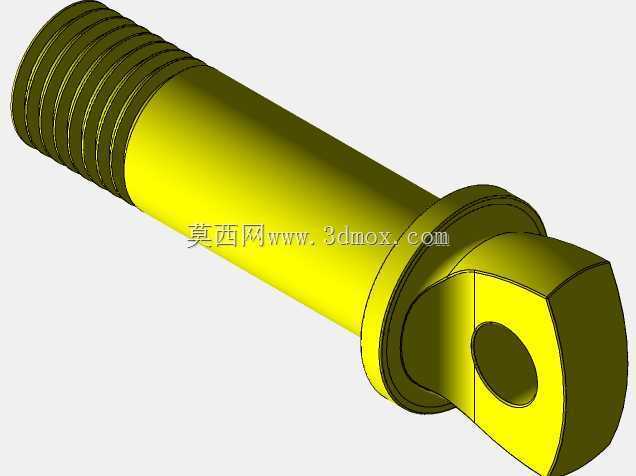

　　销轴部分采用带孔的螺栓式设计，端部的六角头可配合扳手完成拧紧操作，末端的横向通孔可用于插入开口销或者保险卡，防止作业过程中销轴受振动回转松脱，这一设计在高频振动的吊装作业场景中能大幅降低连接失效的风险。材质选用不锈钢材质，一方面可以在港口、化工车间、户外潮湿环境等易腐蚀场景下使用，避免普通碳钢卸扣锈蚀后无法拆卸、强度下降的问题，另一方面不锈钢的强度韧性均衡，经过调质处理后可满足额定载荷下的长期受力需求，不会出现脆性断裂的隐患。

　　从安装边界来看，M16规格对应的销轴直径为16mm，弓形主体的内宽、内高尺寸经过适配，可容纳最大直径14mm的钢丝绳或者同等规格的吊装带环眼，安装时需要保证销轴完全穿入两个销孔后，端部露出2-3个螺距的长度，再锁入保险销，禁止销轴半穿入状态下承载。受力层面，弓形结构的圆弧过渡段经过曲率优化，索具套入后受力方向可沿圆弧自然分散，不会在直角拐点处产生应力集中，相比同规格直形卸扣，横向受力的冗余量更高，可适应一定角度的斜拉作业，但实际使用中仍需尽量保证受力方向沿卸扣的纵向对称轴，避免侧向受力导致弓形主体变形。

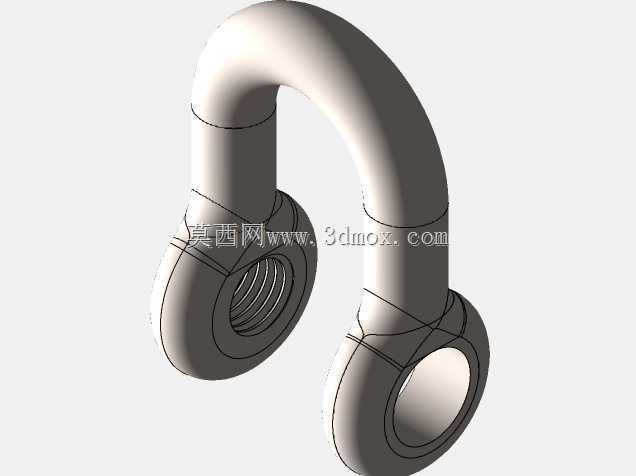

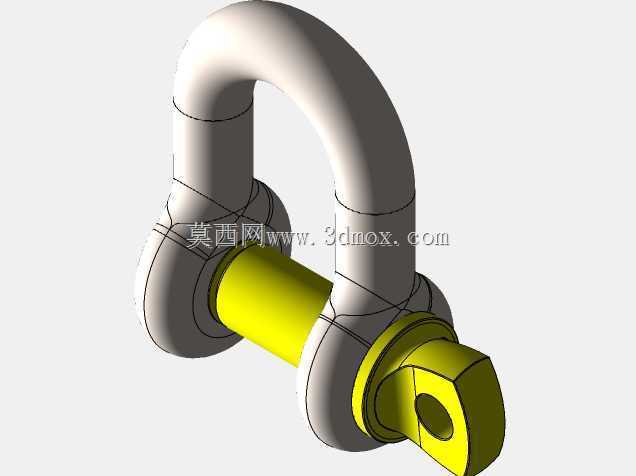

　　在三维建模过程中，重点还原了主体与销轴的配合间隙，销孔与销轴之间采用H8/f7的间隙配合，既保证销轴可以顺利穿入拆卸，又不会因为间隙过大导致作业过程中产生冲击晃动，同时还原了销轴端部的螺纹结构、保险孔结构，以及弓形主体表面的锻造圆角过渡，所有棱边都做了R2以上的圆角处理，避免应力集中点的出现。这类卸扣除了起重吊装场景外，还可用于重型拖车的牵引连接、大型户外桁架的节点固定、矿山设备的缆绳连接等场景，设计时充分考虑了不同场景下的受力特性，整体结构没有多余的冗余设计，在保证额定承载能力的前提下尽可能控制自重，降低索具整体的附加载荷。需要注意的是，这类连接卸扣在使用时禁止横向承载、禁止超载使用，销轴必须锁定到位，建模时也特意还原了销轴与主体的装配限位结构，当销轴拧到位时，六角头端面会与弓形主体的侧平面完全贴合，避免螺纹部分额外承受剪切力，所有受力都由销轴的圆柱段承担，这一细节设计是保证卸扣承载能力的关键，很多非标准卸扣往往忽略这一限位设计，导致螺纹受力变形后销轴无法拆卸，甚至出现断裂失效的问题。
