微型电动客车车身骨架单体结构设计

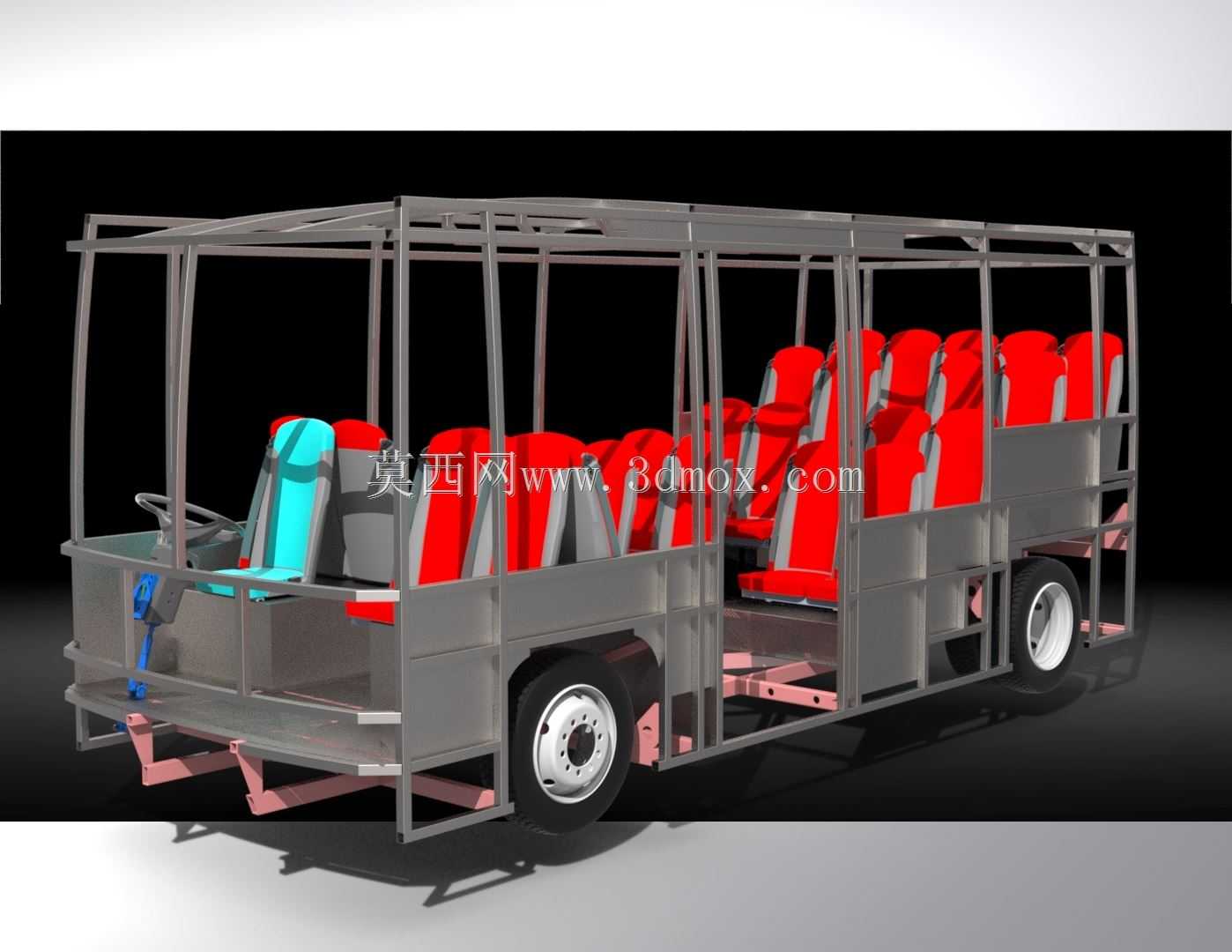

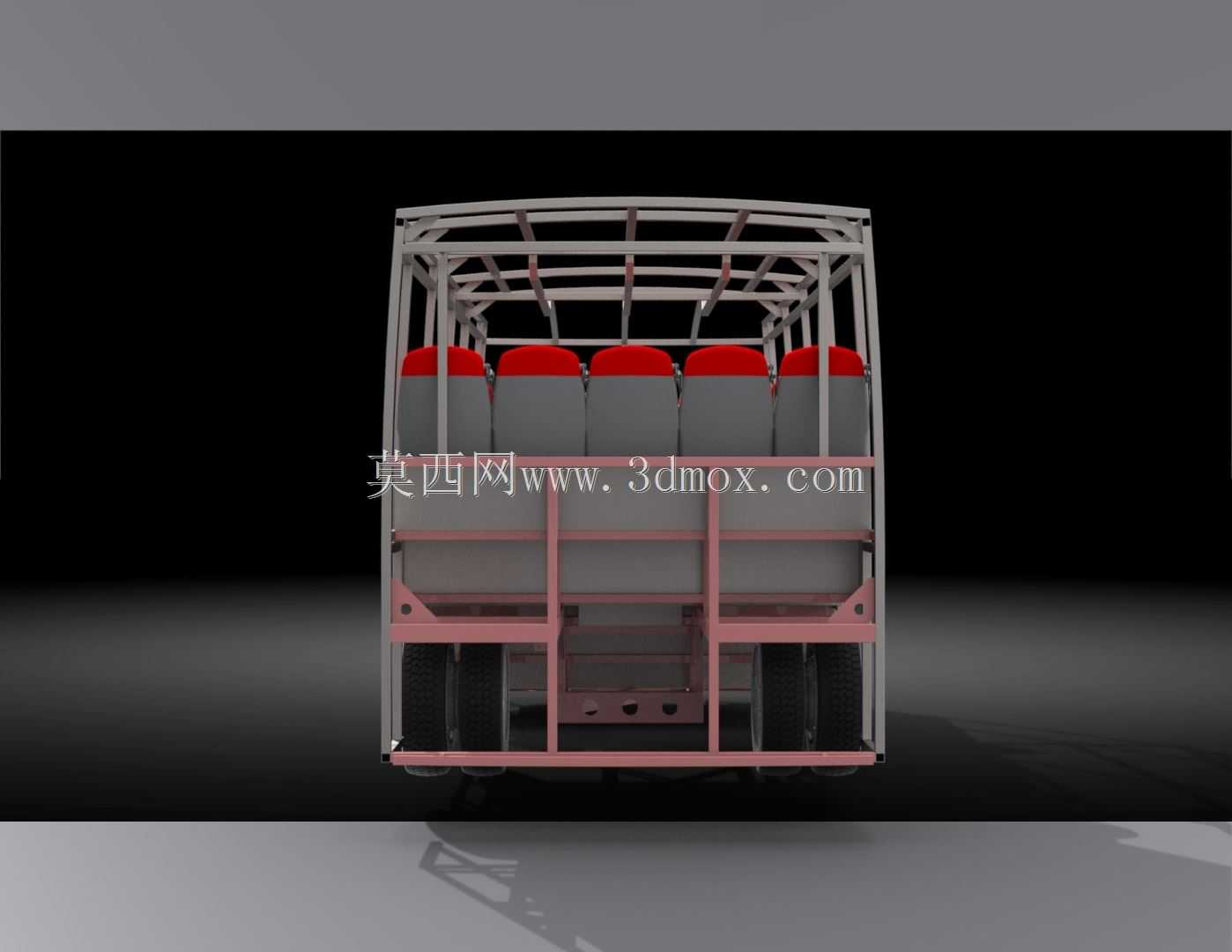

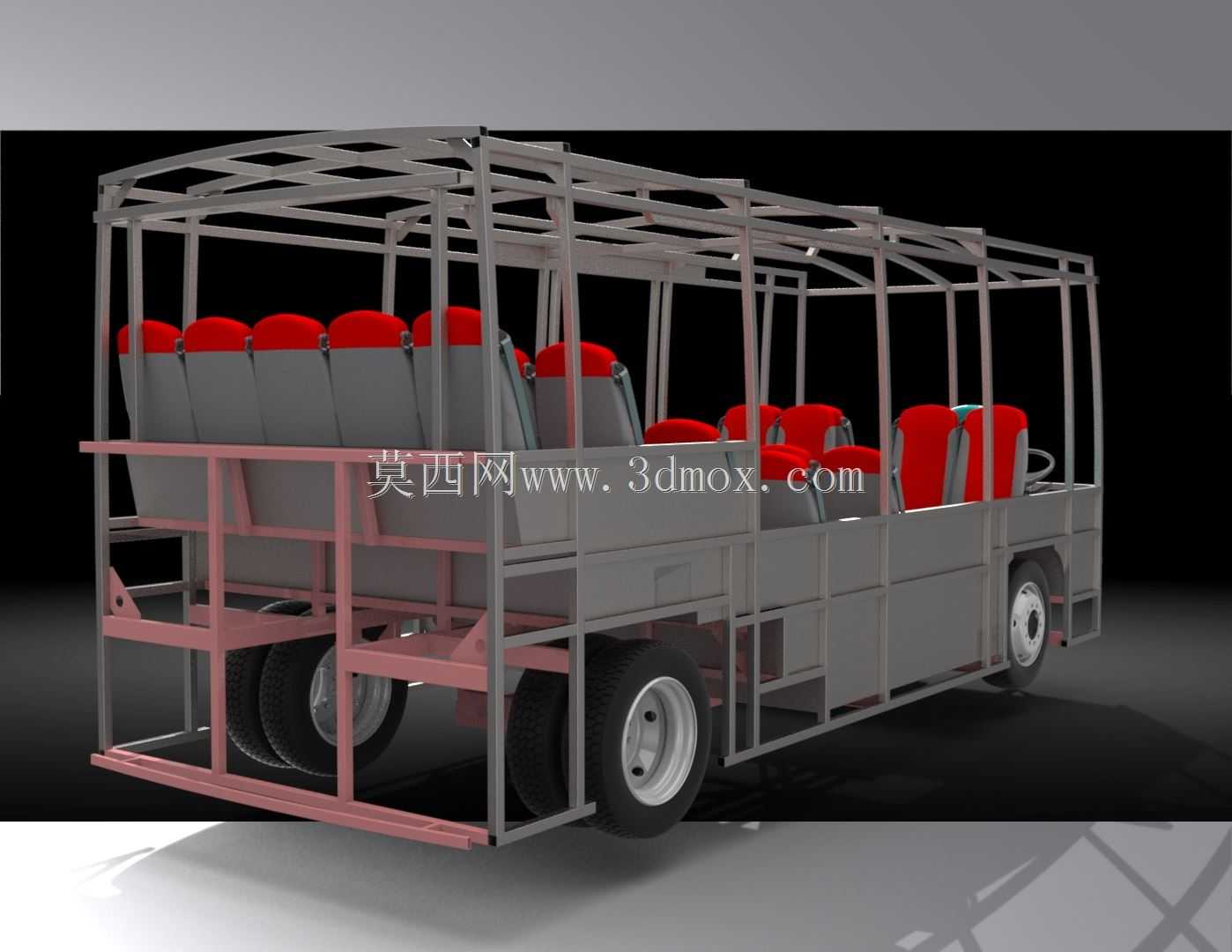

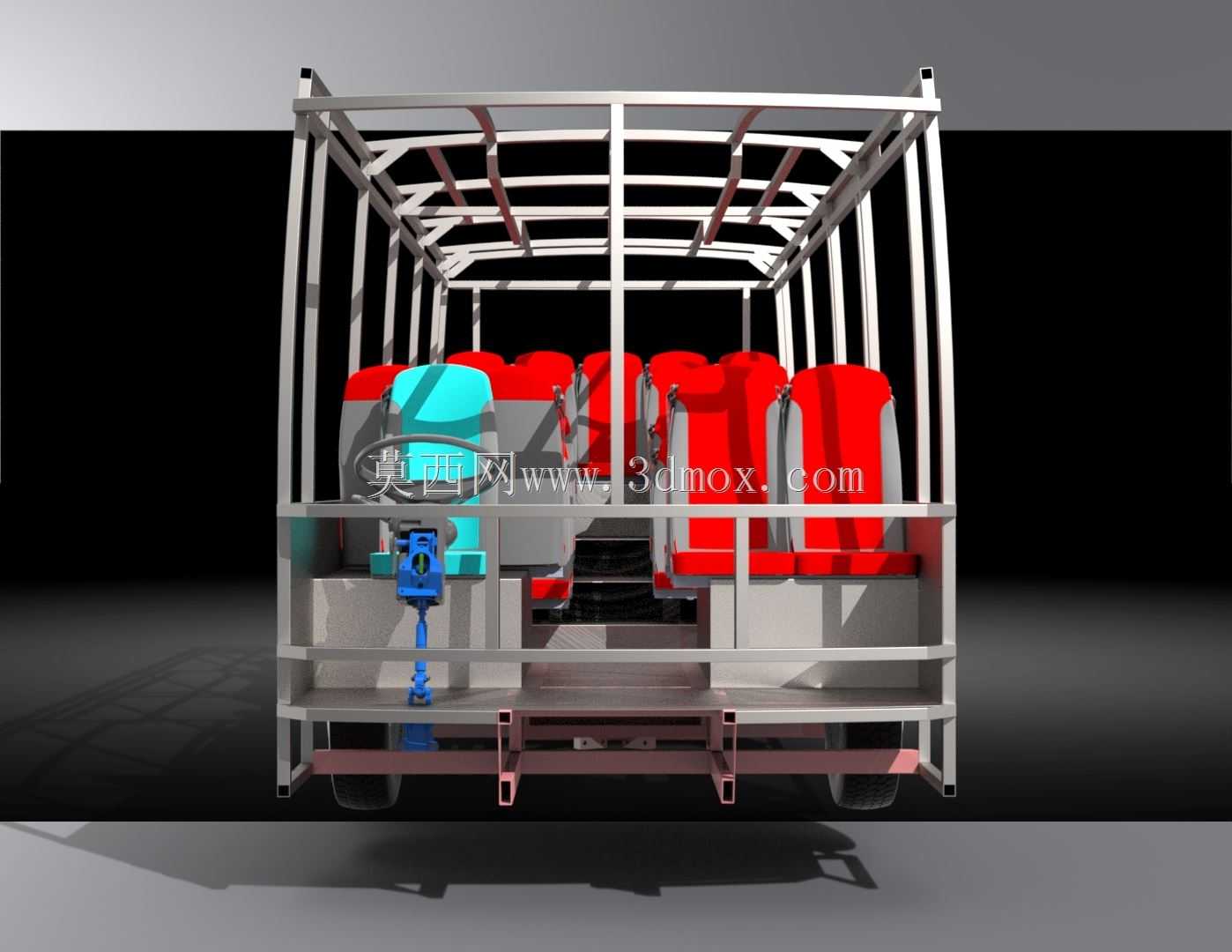

　　该结构为小型纯电动载客车辆的车身承载单体总成，主要面向景区接驳、社区短途通勤、厂区内部转运等低速载客场景，区别于传统全承载式大客车结构，该单体采用框架式钢管焊接主骨架搭配局部承载安装支座的设计思路，在控制整车整备质量的同时，满足低速载客场景下的结构强度要求。从安装边界来看，该单体骨架预留了前转向桥、后驱动桥的安装吊耳位置，底盘纵梁下方的粉色安装支座直接对应悬架系统、动力电池包的固定点位，侧围骨架预留了车门安装框、车窗玻璃粘接止口，顶部骨架预留了空调外机、顶置扶手的安装孔位，所有安装点位的坐标公差控制在±1mm范围内，可直接匹配对应规格的底盘总成件，无需二次改制。骨架主体采用矩形钢管拼焊而成，不同受力区域的管材壁厚做了差异化设计：

　　乘员舱底部主纵梁采用3mm壁厚矩形管，承受乘员、座椅及电池包的主要载荷；侧围立柱、顶部横梁采用1.5mm壁厚矩形管，在满足侧碰防护、顶部抗压要求的前提下降低自重；前围转向区域额外增加了斜向加强筋，分散转向机构工作时的交变载荷，避免长期使用出现骨架开裂问题。内部座椅安装点位按照双排对称布局设计，单排座椅固定点直接焊接在地板横梁上，可同时容纳12名乘员乘坐，驾驶区域单独预留了转向管柱、仪表台、制动踏板的安装空间，驾驶员座椅位置做了局部加强，适配不同体型驾驶员的操作空间需求。该单体结构在设计阶段充分考虑了低速电动车的生产工艺特性，所有管材的切割角度、焊接坡口均适配常规工装夹具的定位要求，生产时可先在工装上完成分总成焊接，再进行总拼，

　　有效控制焊接变形量，总拼完成后骨架的对角线公差不超过3mm，可直接进入后续的蒙皮安装、涂装工序。从实际使用场景出发，该结构的侧围采用无中立柱的大开度车门设计，方便乘客上下车，尤其适合景区站点频繁停靠、乘客快速上下的运营需求；地板高度距离地面仅350mm，无需设置多级踏步，降低老年乘客、携带行李乘客的上下车难度；骨架后部预留了足够的电器舱空间，可放置电机控制器、高压配电盒等核心电器元件，同时预留了检修口，方便日常维护作业。在结构强度校核层面，该单体通过了弯曲工况、扭转工况、紧急制动工况的仿真验证，满载状态下骨架最大应力出现在后钢板弹簧安装支座位置，应力值低于材料屈服强度的60%，满足10年使用周期的疲劳强度要求；侧翻工况下，

　　乘员舱的生存空间剩余量满足相关安全标准要求，不会出现骨架侵入乘员舱的问题。不同于传统燃油客车的车身结构，该单体没有预留发动机、变速箱的大尺寸安装舱位，将更多空间留给乘员舱与电池安装区域，在6米以内的车身长度下实现了最大化的载客空间利用率，车内通道宽度达到600mm，满足乘客在车内通行的需求。
