风断路器门联锁操作机构结构设计

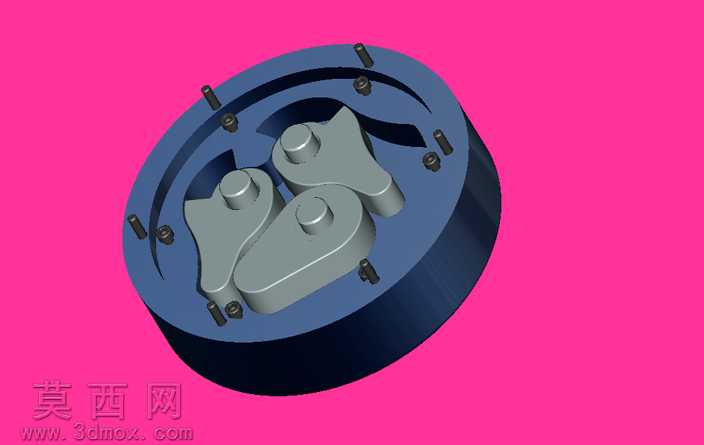

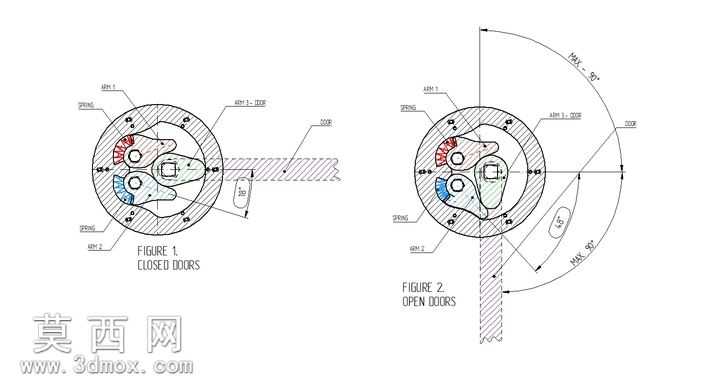

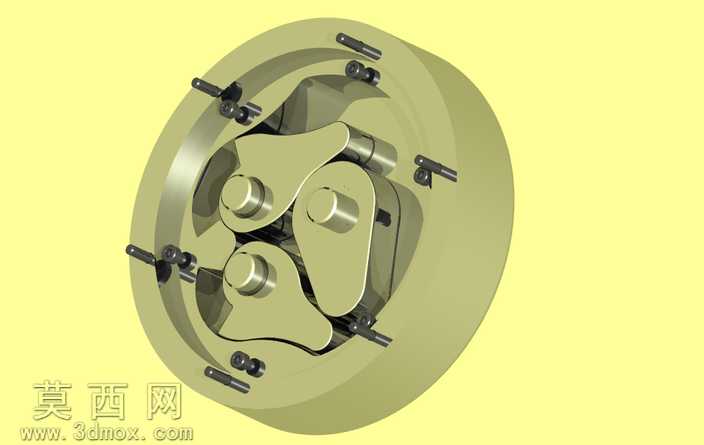

本作品为风断路器门联锁操作机构的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕断路器柜门的开闭联锁逻辑展开结构设计，核心目标是实现柜门关闭时断路器操作回路解锁、柜门开启时断路器操作回路强制闭锁的安全防护功能，从机械结构层面杜绝带电开门误操作的安全隐患。建模过程中严格遵循机械设计公差配合规范，对所有回转配合面预留合理的装配间隙，对锁止卡位结构做了圆角过渡处理，避免长期操作出现应力集中导致的结构磨损或卡滞。整体机构以圆形安装基座为承载主体，基座上集成了三组联动的回转锁舌组件，分别对应柜门的多点锁止位，锁舌的回转行程通过基座上的弧形限位槽做硬限位约束，保证锁舌转动角度精准控制在90度范围内，对应完全锁止和完全解锁两个极限工位。模型中对所有销轴、弹簧复位件都做了独立的零件建模，弹簧采用螺旋扫描特征生成，还原了真实弹簧的节距、丝径和有效圈数参数，能够在装配体中模拟弹簧压缩复位的动作逻辑。渲染阶段采用金属哑光材质模拟基座的铸铝壳体质感，锁舌零件采用合金钢材质搭配表面氧化发黑的视觉效果，活动销轴采用抛光不锈钢材质，不同零件通过材质差异清晰区分结构层级，同时对剖面区域做了剖面线填充处理，和工程图的表达逻辑保持一致，方便查看内部的联动传动路径。设计过程中反复校核了锁舌与柜门卡槽的配合尺寸，确保柜门关闭时锁舌能够完全卡入卡槽实现可靠锁止，柜门开启时锁舌被触发件推动回转，同时触发断路器的闭锁限位开关，从机械结构上强制切断断路器的操作动力回路，实现开门即闭锁的安全联锁要求。模型同时导出了通用STEP/IGES格式，可适配多数主流三维CAD软件打开编辑，所有零件特征保留完整建模参数，方便后续根据不同柜体的安装尺寸做参数化调整，配套的结构示意图清晰标注了关门、开门两个工位的锁舌位置状态，直观展示机构的动作逻辑，可直接作为高压开关柜、风断路器柜体的门联锁机构设计参考，也可用于电气安全操作结构的教学演示案例。
