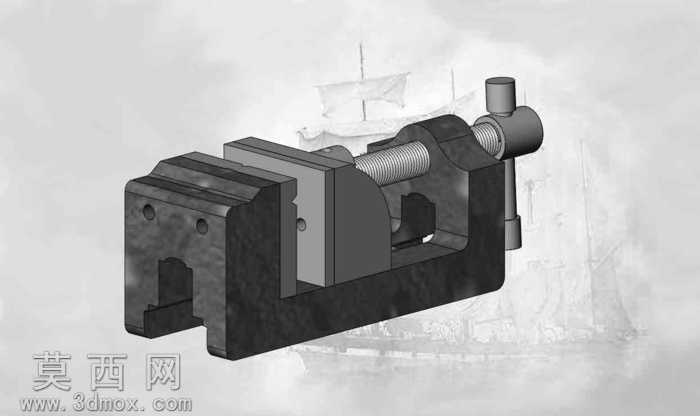

精密机用小虎钳三维结构设计作品

本作品为小型机用台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际生产设计逻辑，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。建模初期先梳理台虎钳的核心功能逻辑：通过丝杠副传动带动活动钳身相对固定钳身做直线往复运动，实现对工件的夹紧与松脱，所有零件的尺寸参数均参考实际量产小虎钳的加工公差标准设定，保证模型结构的工程合理性。零件建模阶段，针对固定钳身主体，采用拉伸凸台、切除拉伸、圆角、倒角等基础特征组合完成基体构建，对钳身底部的安装定位槽、钳口的安装螺孔等细节特征做了精准还原，未做过度简化；活动钳身部分重点保证与固定钳身导轨配合面的尺寸匹配，建模时通过配合间隙参数的合理设置，还原实际装配中的滑动配合精度；丝杠传动组件建模时，采用螺旋扫描特征完成传动螺纹的构建，还原梯形丝杠的牙型参数，同时对丝杠端部的摇柄连接轴、限位轴肩等细节做了完整呈现；钳口板部分单独建模，还原了钳口表面的防滑齿纹结构，同时预留了沉头螺钉安装位，符合实际虎钳钳口可更换的设计特点；摇柄、锁紧螺母等附属零件均按照实际装配关系逐一构建，保证每个零件的几何特征完整、无几何错误。装配阶段通过添加同轴心、重合、距离、平行等标准配合关系，还原台虎钳的实际运动逻辑，活动钳身可沿固定钳身导轨顺畅滑动，丝杠转动时可平稳带动活动钳身进给，无干涉错配问题。材质与渲染环节，针对不同零件的实际用材赋予对应材质：固定钳身与活动钳身采用铸铁材质，调整漫反射粗糙度参数还原铸铁件的哑光磨砂质感，添加细微的铸造纹理贴图提升真实感；丝杠、摇柄、锁紧螺钉等传动与紧固件采用45号钢材质，调整金属反射参数还原机加工钢件的金属光泽，对传动螺纹面做轻微的粗糙度区分，体现机加工痕迹；钳口板采用合金工具钢材质，表面做发黑处理的质感调整，防滑齿纹处做光影强化突出结构细节。渲染输出阶段采用柔和的工作室环境光，添加主光源与辅助补光消除结构暗部阴影，通过透视角度调整完整呈现台虎钳的整体外观与内部传动结构，既保证视觉展示效果，又清晰传递各部件的装配关系。该模型完整还原了小型台虎钳的机械结构与工作原理，可用于机械原理教学演示、工装夹具设计参考、3D打印制作实物模型等场景，建模过程中对配合精度、结构细节的严谨处理，保证了模型的工程实用性，避免了外观模型常见的结构错配、无法还原实际运动逻辑的问题。
