哈丁重载工业连接器三维结构设计

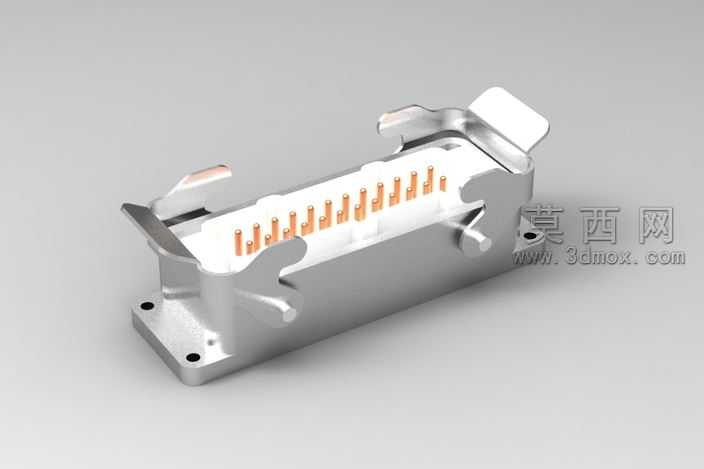

本作品为哈丁重载连接器的三维建模设计成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个独立零件的特征建模，再按照实际装配约束关系完成整体组装，完整还原了该款连接器的真实结构形态。模型外壳部分采用金属壳体结构建模，通过拉伸、切除、圆角等基础特征构建出带安装固定孔的基座、两侧带卡扣锁合结构的侧壁、顶部的防误插定位挡边，金属外壳的材质渲染采用哑光镀锌金属质感，还原了工业接插件外壳的耐磨防腐蚀表面处理效果，壳体上的安装孔位、卡扣转轴结构、锁合弹片的形变预留间隙都按照实际尺寸精准建模，保证结构的装配合理性。内部绝缘基座部分采用耐高温工程塑料材质渲染，为米白色哑光塑料质感，基座上的插针安装槽位按照等距排布规律逐一建模，每个槽位的定位卡槽、防脱结构都做了精细化还原，保证插针安装后的位置精度。接触插针部分采用铜合金基材建模，表面做镀镍镀金的金属渲染效果，呈现出亮泽的金属导电件质感，插针的接触端、焊接端、固定卡位结构都完整还原，插针排布遵循该型号哈丁连接器的针脚定义规则，排列整齐无错位。模型整体渲染采用工作室柔光环境，搭配浅灰色背景突出连接器主体结构，金属件与塑料件的材质区分清晰，结构细节表现到位，卡扣的活动间隙、插针的伸出长度、壳体的壁厚都符合工业连接器的实际设计规范。建模过程中充分考虑了该类连接器的实际使用场景，在锁合结构处预留了足够的开合活动空间，安装孔位的尺寸适配常规工业安装标准，内部绝缘基座与金属外壳的配合间隙做了合理设置，既还原了真实产品的装配关系，也保证了三维模型的结构合理性，可用于工业接线方案展示、接插件选型参考、电气装配模拟等场景使用。
