家具柜门连接用阻尼铰链结构设计

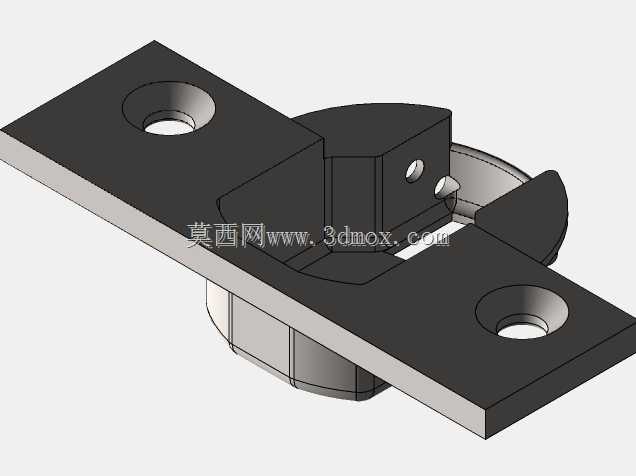

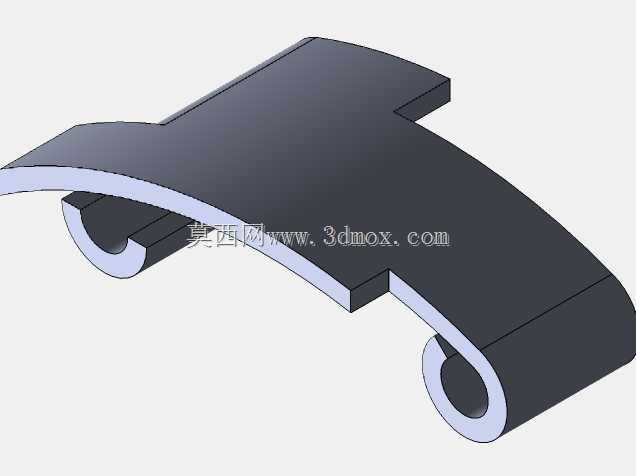

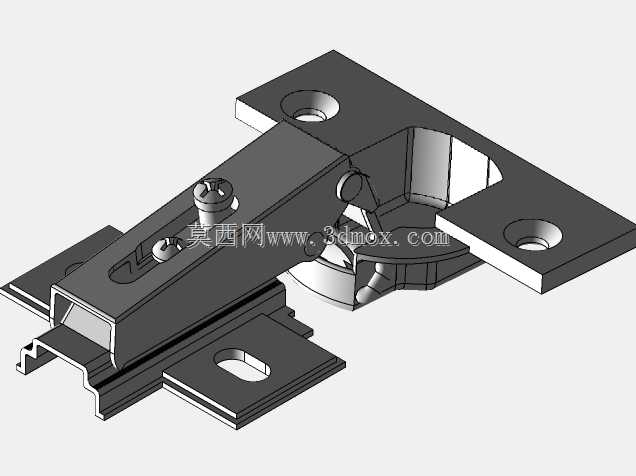

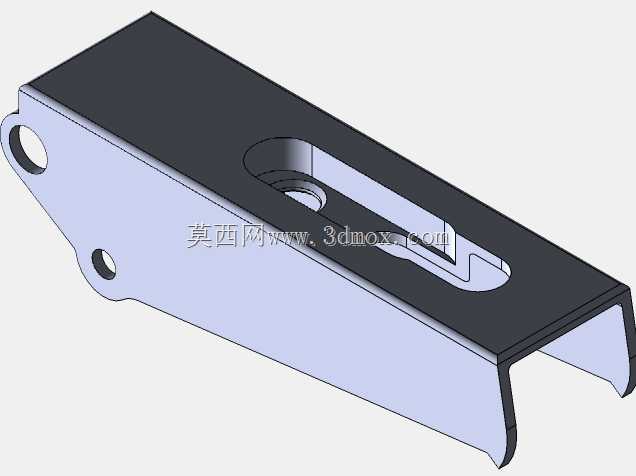

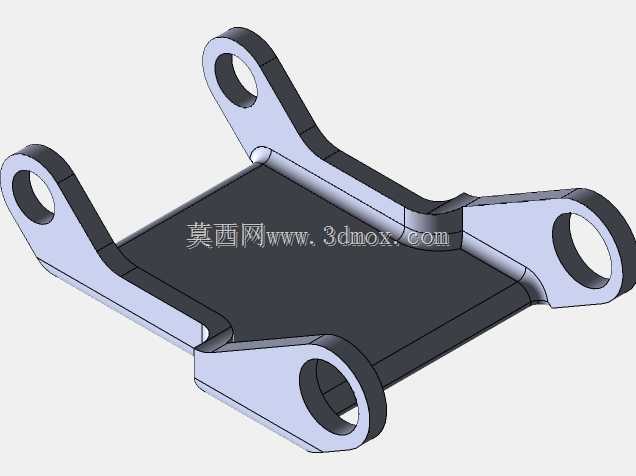

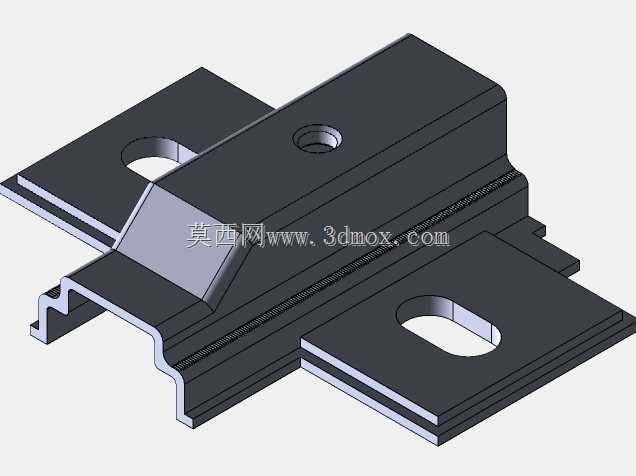

　　日常做柜体结构配套设计时，铰链是绕不开的核心连接件，这套铰链结构的建模逻辑，完全是围绕板式家具的实际安装场景搭建的，没有做多余的装饰性结构，所有特征都服务于安装与使用功能。先从安装边界说起，这套结构适配常规16-18mm厚度的柜体侧板与柜门，铰杯的开孔直径预留为标准35mm，开孔深度控制在11.5mm，这个尺寸是行业内通用的开孔参数，既不会因为开孔过深打穿柜门面板，也不会因为深度不足导致铰杯固定后出现晃动，铰杯边缘到柜门侧边的距离预留了3-6mm的调节余量，方便现场安装时根据柜门与柜体的缝隙做微调，避免出现柜门剐蹭侧板、闭合不严的问题。底座部分的设计考虑了不同柜体的安装需求，做了可调节的安装孔位，两个固定孔的中心距设置为32mm，刚好匹配板式家具通用的32mm系统孔位，不需要额外在侧板上重新定位打孔，直接对准预装的系统孔就能完成底座固定，能大幅减少现场安装的定位工作量。连接臂的结构做了受力优化，在反复开合的受力弯折位置做了圆角过渡处理，避免应力集中导致的金属疲劳断裂，日常使用中柜门反复开合上万次也不会出现连接臂变形的问题，同时连接臂上集成了三维调节结构，前后调节范围有2mm，上下调节范围有3mm，左右调节范围有2mm，安装完成后不需要拆卸底座，只需要用十字螺丝刀调节对应的螺丝，就能修正柜门安装时出现的高低差、缝隙不均、前后错位的问题，对安装工人的容错率很高。阻尼结构的部分是这套铰链的功能核心，建模时特意还原了阻尼油缸的装配位置，

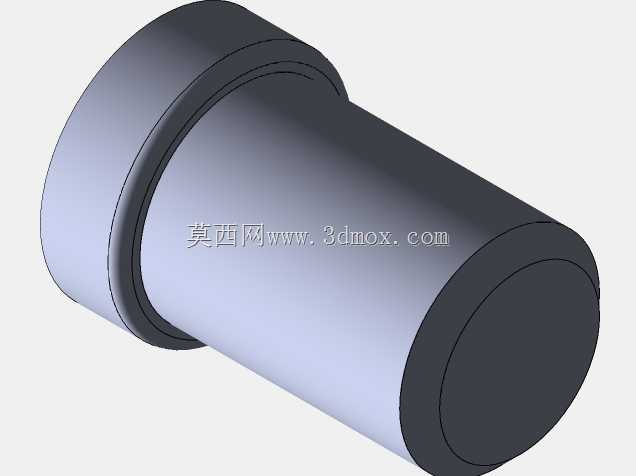

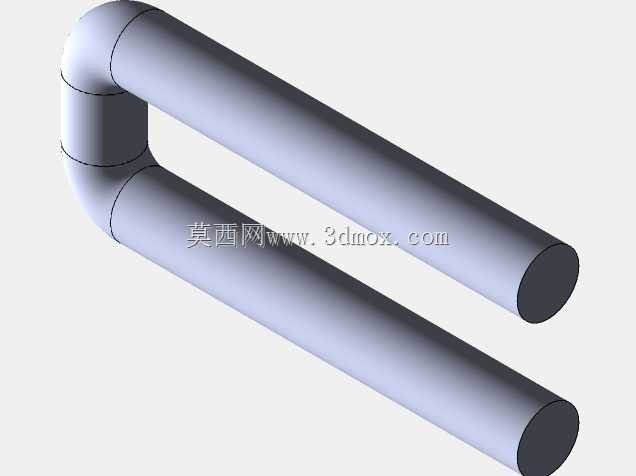

　　在柜门闭合到最后15度左右的角度时，阻尼结构会开始介入，带动柜门缓慢匀速闭合，不会出现柜门撞击柜体发出噪音的问题，也能避免家里有小孩时被突然闭合的柜门夹手，阻尼油缸的固定位置做了卡扣式结构，不需要额外的螺丝固定，后期如果阻尼结构出现损耗，只需要撬开卡扣就能更换阻尼组件，不需要整体更换整个铰链，能降低后期的维护成本。铰杯的固定方式做了两种预留，一种是适合密度板、颗粒板材质的自攻螺丝固定位，另一种是适合实木柜门的膨胀预埋螺母位，不同材质的柜门都能找到对应的固定方式，不会出现因为板材握钉力不足导致铰链脱落的问题。整套模型的装配关系完全按照实际生产的装配逻辑搭建，铰杯、连接臂、底座、阻尼组件、弹簧、固定螺丝都做了独立的零件建模，

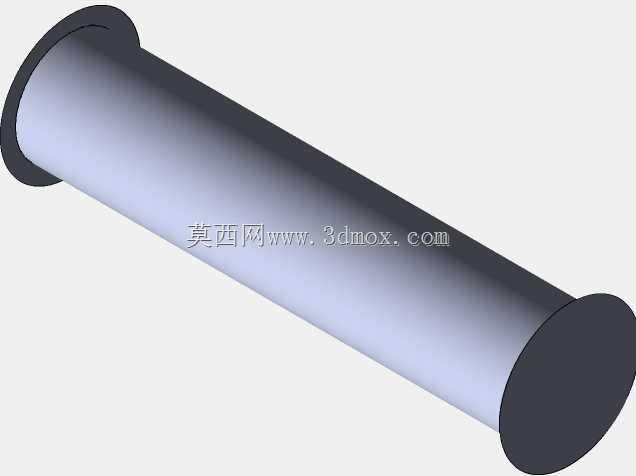

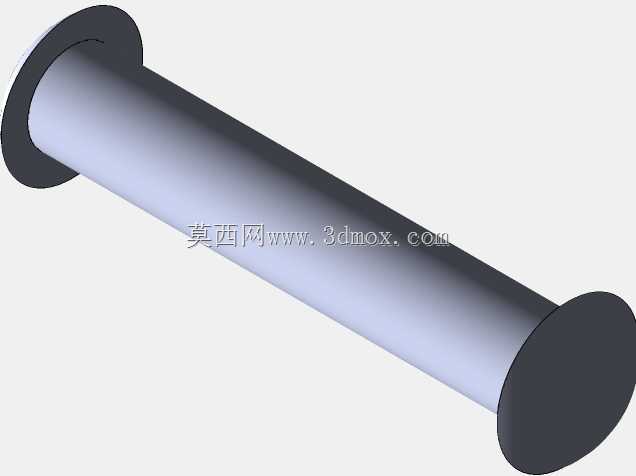

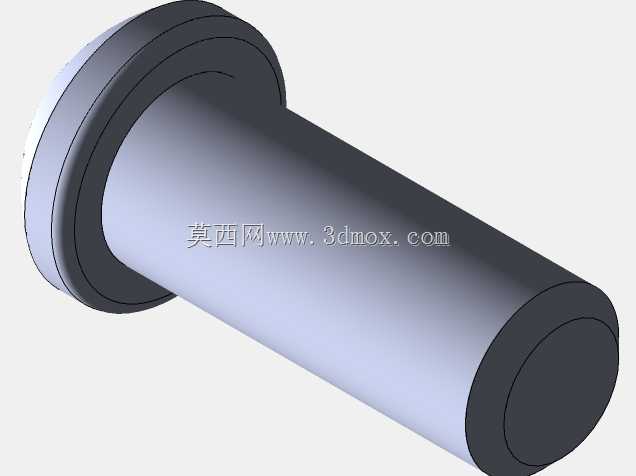

　　没有做合并特征的处理，做结构验证时可以直接做开合运动仿真，模拟不同开合角度下的结构干涉情况，也能直接导出每个零件的工程图用于开模或者机加工。实际应用场景里，这套铰链不仅能用于普通的平开门衣柜、橱柜，调整底座的安装角度后，也能用于上翻门、下翻门的柜体连接，只需要更换对应的阻尼力度规格就能适配不同重量的柜门，比如门板重量在3-5kg时用常规阻尼力度，门板重量超过8kg时更换大阻尼的油缸组件即可，不需要改动整体的安装尺寸。建模时特意还原了实际产品的装配间隙，连接臂的转动位置预留了0.1mm的装配间隙，不会出现仿真时转动卡顿的问题，固定螺丝的孔位都做了沉头处理，螺丝安装完成后不会突出零件表面，避免出现剐蹭或者影响外观的问题。

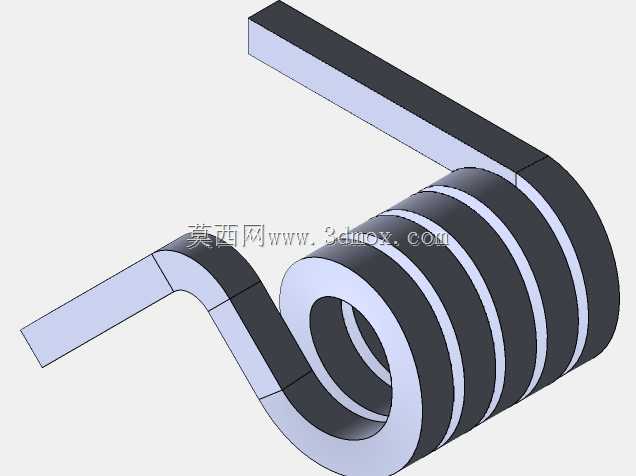

　　很多新手建模时容易忽略铰链的开合角度限位，这套结构在连接臂的转动位置做了物理限位结构，最大开合角度控制在105度，这个角度刚好能满足日常取放柜内物品的需求，也不会因为开合角度过大导致铰链拉扯柜门，造成柜门与合页连接位置的板材开裂，同时如果有大角度开合的需求，只需要修改限位块的尺寸，就能把开合角度拓展到165度，适配转角柜、大角度开门的特殊柜体需求。表面处理的结构细节也做了还原，所有金属零件的边缘都做了0.3mm的圆角钝化处理，不会出现锋利的毛边，安装时不会划伤工人的手，也不会在长期使用中磨损柜门的板材表面。弹簧的位置做了隐藏式设计，不会暴露在铰链外部，长期使用不会积灰，也不会因为厨房的油烟、卫生间的潮气导致弹簧生锈失效，能提升整体的使用寿命。
