Walksnail Avatar V2 VTX高清摄像传输组件

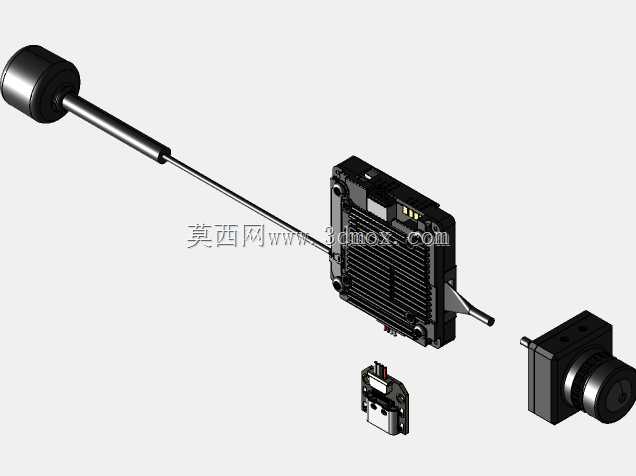

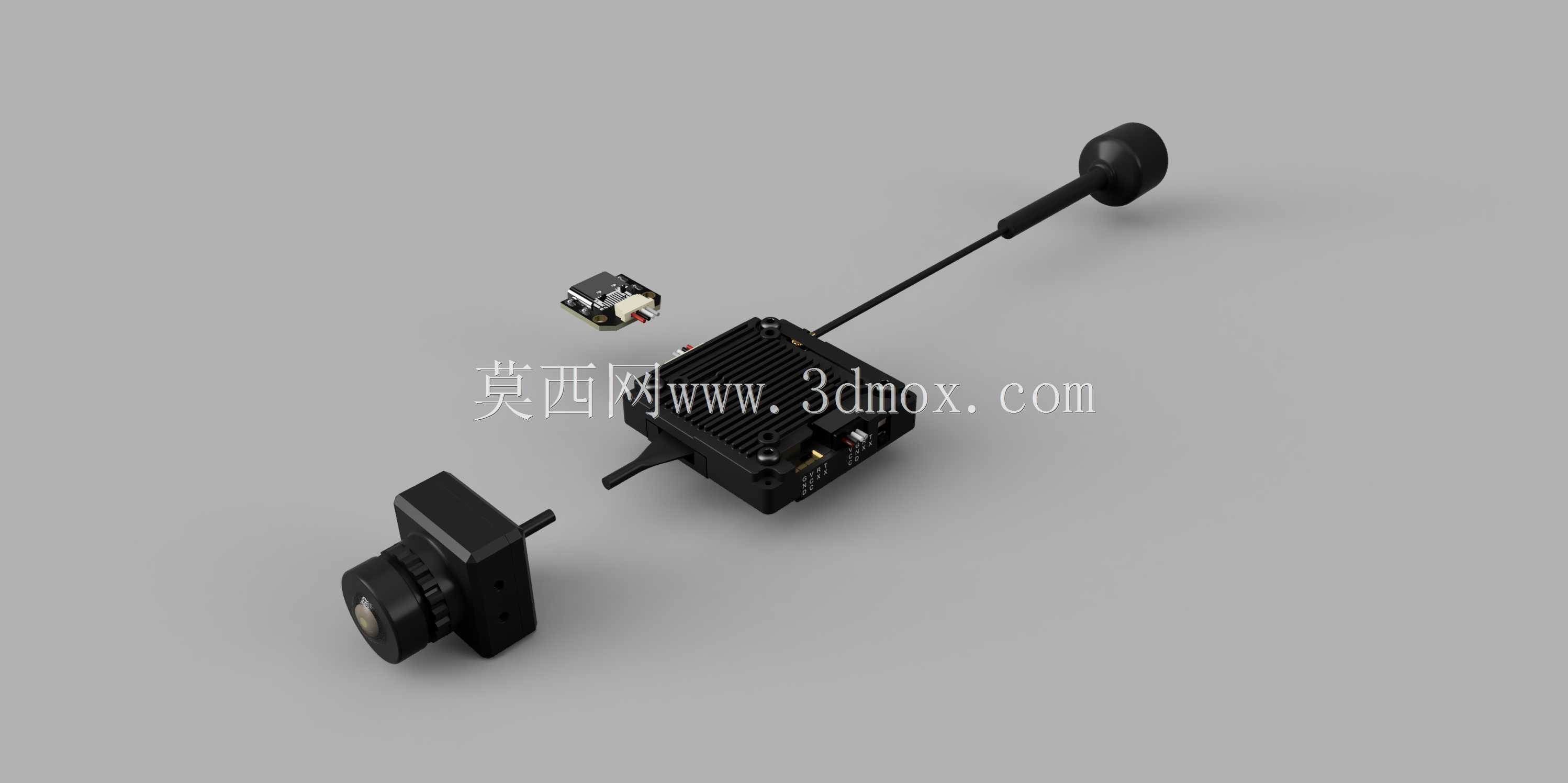

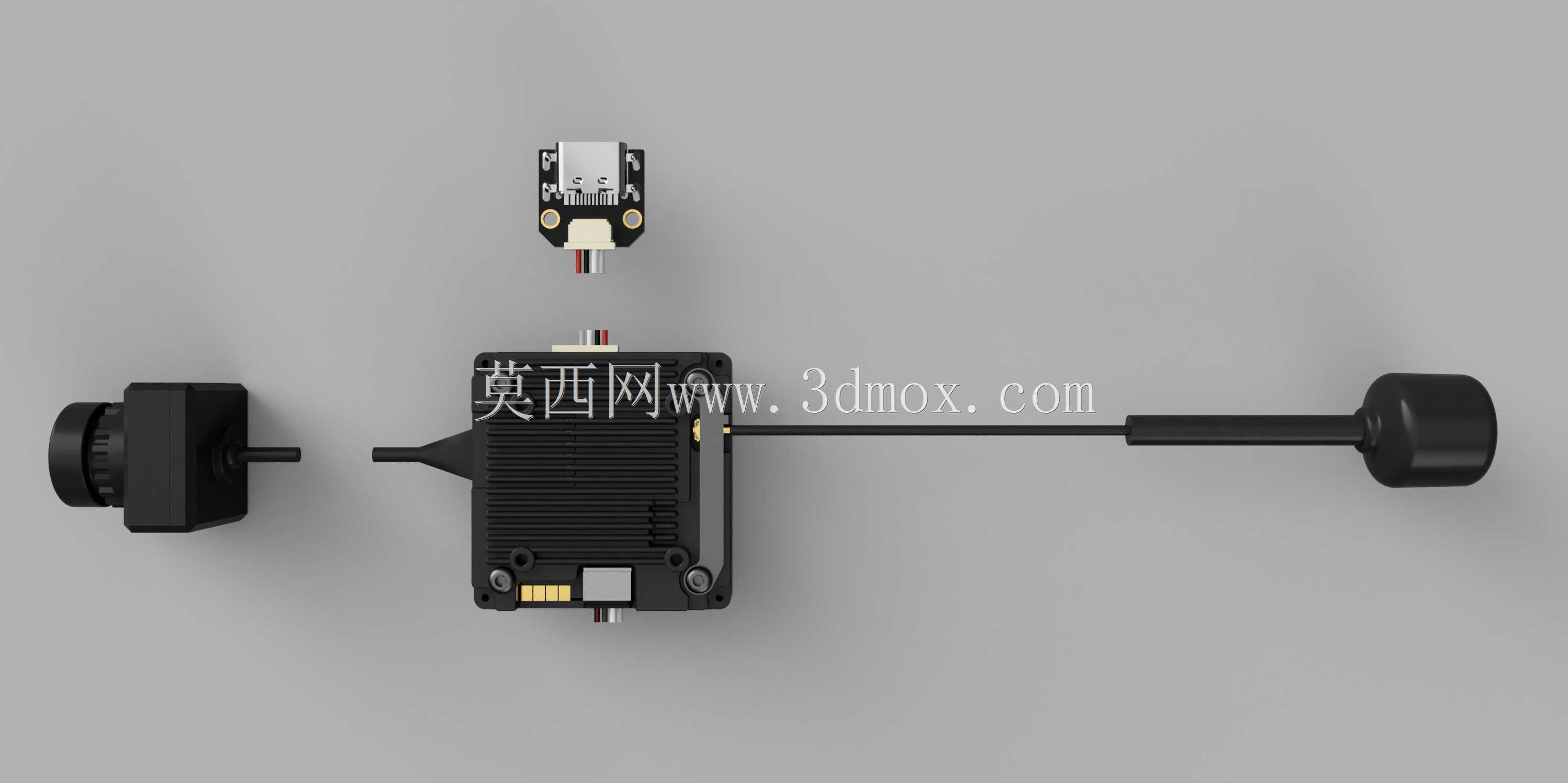

　　这套图传摄像组件主要面向FPV穿越机、小型航拍无人机的影像传输场景设计，核心功能是完成飞行过程中的实时高清画面采集与无线信号回传，是第一视角飞行操控、航拍取景环节里不可或缺的核心功能部件。整套组件拆分来看包含三个独立功能单元：独立成像的摄像头模组、集成信号处理与发射功能的VTX主控单元、外置棒状全向天线，三个单元通过标准化接插件完成电气连接，安装时可根据机架内部空间灵活排布位置，适配不同轴距的穿越机机架安装需求。

　　从结构设计逻辑来看，摄像头模组采用独立分体式结构，外壳做了硬质防护处理，镜头端预留了标准安装孔位，可直接适配市面上主流的FPV摄像头固定座，安装角度可根据飞行需求在15度到45度区间内灵活调整，镜头模组的成像面做了居中校准，安装时无需额外调整光轴偏移即可获得准确的取景画面。VTX主控单元外壳采用一体化铣削成型的散热壳体，表面做了密集的散热鳍片结构，能够在长时间高功率图传发射状态下快速导出内部电路产生的热量，避免高温导致的信号降频或者工作异常，壳体侧面预留了多组焊盘接口，包含视频信号输入、供电输入、音频传输、按键控制等引脚，可直接对接飞控的对应端口，无需额外转接线路。外置天线采用SMA标准接口，可根据使用场景更换不同增益的定向或者全向天线，天线馈线长度预留了足够的冗余量，能够满足不同机架的天线安装位置布线需求。

　　安装边界方面，摄像头模组的外形尺寸适配标准19mm间距的FPV摄像头安装位，整体厚度控制在12mm以内，不会超出机架前端的安装空间，不会和螺旋桨转动范围产生干涉。VTX主控单元的安装孔位采用2020mm和25.525.5mm双规格兼容设计，可直接固定在穿越机飞控塔的标准堆叠位，整体高度控制在8mm以内，堆叠安装时不会占用过多的纵向空间，给其他电子设备预留足够的安装余量。天线安装端需要注意和图传接收机、GPS模块等其他射频设备保持至少15mm的间距，避免同频信号干扰影响图传稳定性。

　　实际使用场景中，这套组件可适配室内花飞、户外远航、竞速比赛等不同的FPV飞行场景，摄像头的成像参数可通过VTX端的物理按键进行OSD参数调整，包括曝光值、对比度、画面比例等，无需连接电脑即可完成现场参数调试。结构设计上充分考虑了FPV飞行时的高频震动工况，所有接插件都做了防松脱设计，壳体内部的电路板做了抗震点胶处理，能够承受大机动飞行时的冲击载荷，避免飞行过程中出现接触不良导致的图传中断问题。外置天线的连接部位做了应力释放结构，布线时即使出现弯折也不会损伤内部馈线芯线，提升了复杂工况下的使用可靠性。
