JM3.5(JM4)穿越机FPV机架结构设计

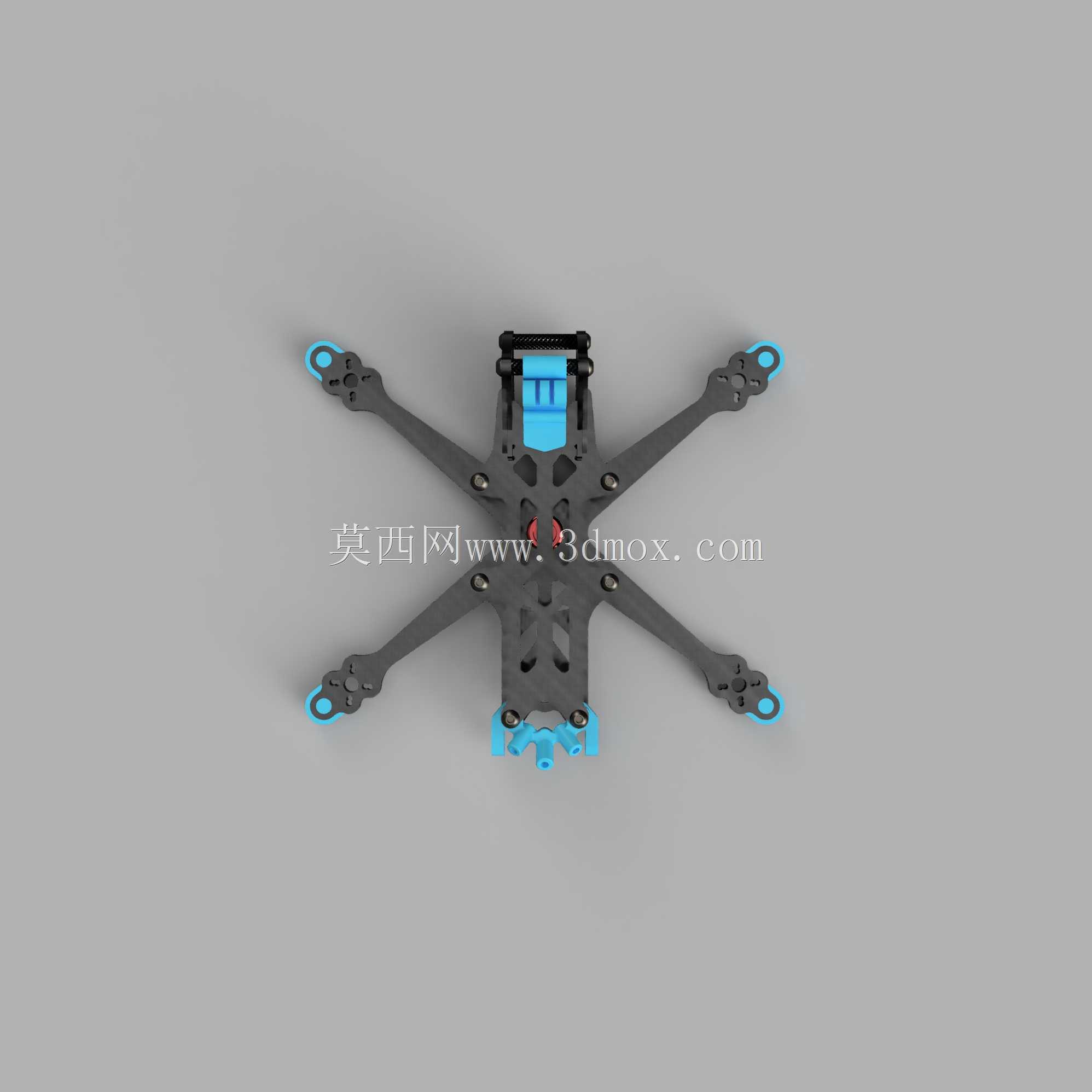

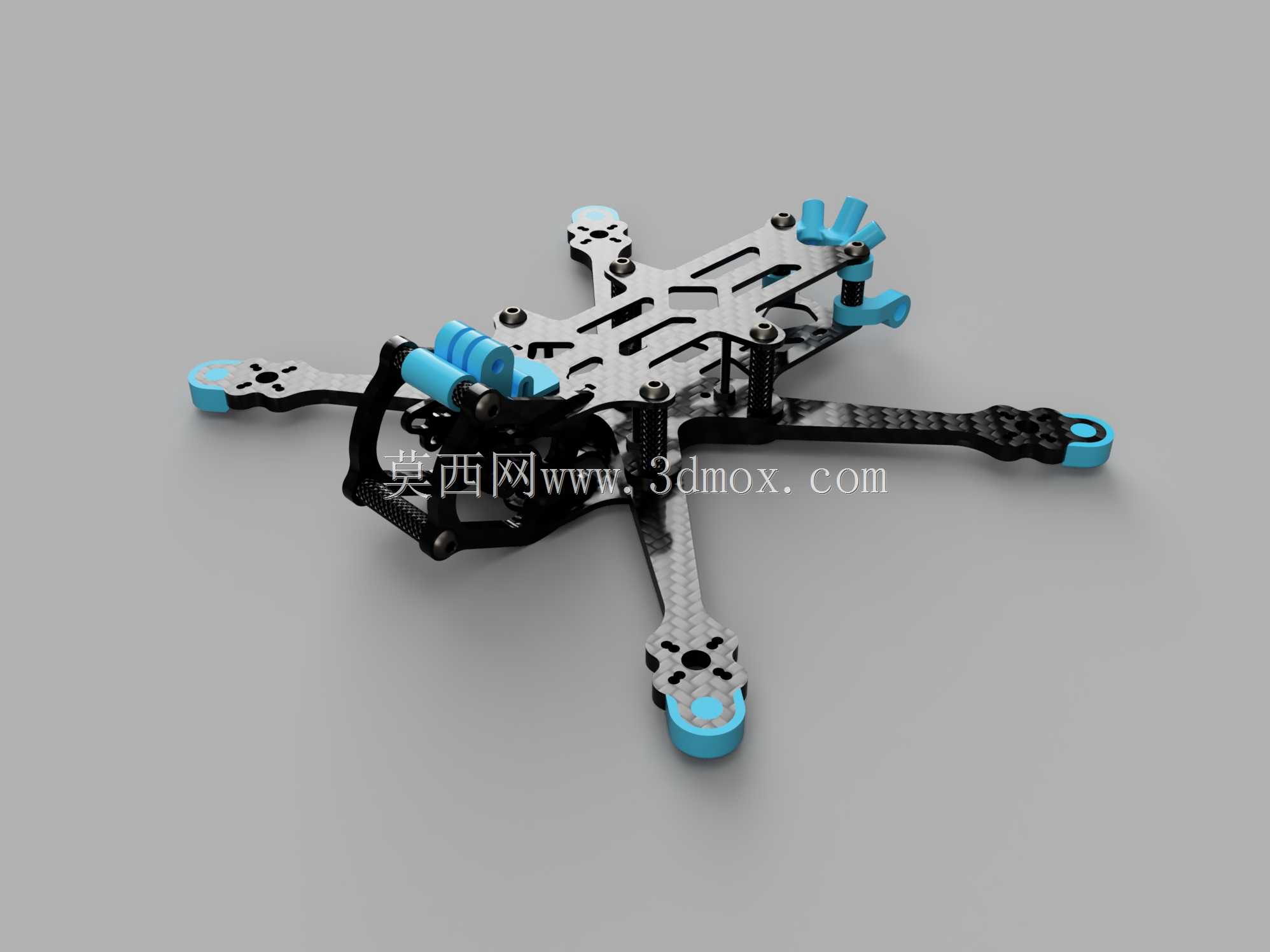

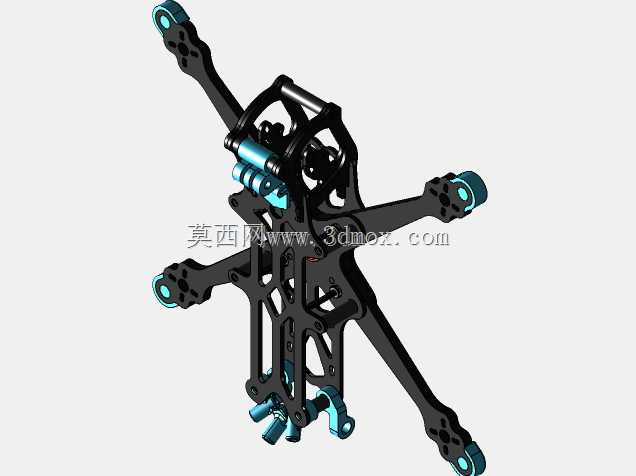

　　该FPV机架主要面向穿越机竞速、花飞航拍两类核心航模应用场景，适配3.5英寸与4英寸桨叶的装机需求，是穿越机组装环节的核心承载结构件。从实际装机使用的角度出发，机架整体采用碳纤维板材搭配3D打印功能件的组合方案，主结构板件做了镂空减重处理，在保证结构抗扭刚度的前提下尽可能降低整机起飞重量，兼顾飞行机动性与抗摔性能。机臂采用快拆式安装结构，炸机后可单独更换受损机臂，无需整体更换机架主体，能有效降低飞手的日常使用成本。机架预留了标准的飞控、电调安装孔位，兼容市面上主流的20x20mm、25.5x25.5mm安装规格的飞控与四合一电调，同时在机头位置预留了摄像头安装座，可适配不同尺寸的FPV摄像头，

　　安装角度可根据飞行需求在15度到45度之间灵活调整。机架顶部预留了图传天线、GPS模块的安装位置，尾部设计了独立的电池绑带固定槽，可适配不同容量的4S-6S锂电池，绑带走线槽做了圆角处理，避免飞行过程中震动磨断绑带造成电池脱落。机架的电机安装座适配标准16x16mm孔距的无刷电机，机臂末端做了加厚防撞设计，搭配3D打印的TPU减震脚垫，降落时可吸收大部分冲击能量，同时在炸机触地时能先于电机、螺旋桨接触障碍物，减少核心动力部件的损坏概率。设计阶段针对机架的重心分布做了多次迭代优化，将电池安装位设置在机架重心正下方，配合飞控的减震安装结构，可有效降低飞行过程中的果冻效应，提升航拍画面的稳定性。机架的侧板预留了接收机天线的走线孔，

　　天线可通过3D打印的固定座延伸至机身后方，避免被碳纤维板遮挡信号，保证遥控信号的传输稳定性。整体安装边界经过反复校核，所有外接部件的安装位置都不会与螺旋桨转动范围产生干涉，同时预留了足够的走线空间，装机时可将电源线、信号线规整收纳在机架层板之间，避免线材外露被螺旋桨打坏。针对日常飞行中容易出现的臂根断裂问题，Rev2版本对顶板的结构尺寸做了修正，增加了臂根连接处的板材厚度，同时搭配3D打印的臂根加固支柱，进一步提升机臂连接位置的结构强度，在高速急转、炸机撞击时可分散应力，避免臂根位置出现断裂。机架的打印件可采用ASA或PLA+材质制作，TPU缓冲件可根据飞手的飞行习惯调整硬度，兼顾缓冲性能与支撑刚性，日常飞行维护时可单独打印更换受损的小零件，无需整体替换机架结构。
