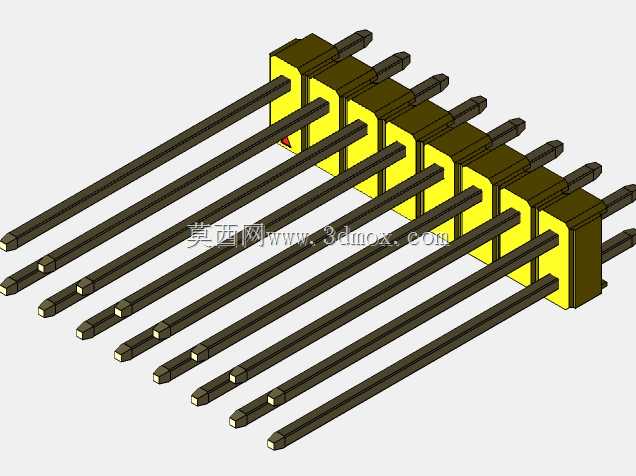

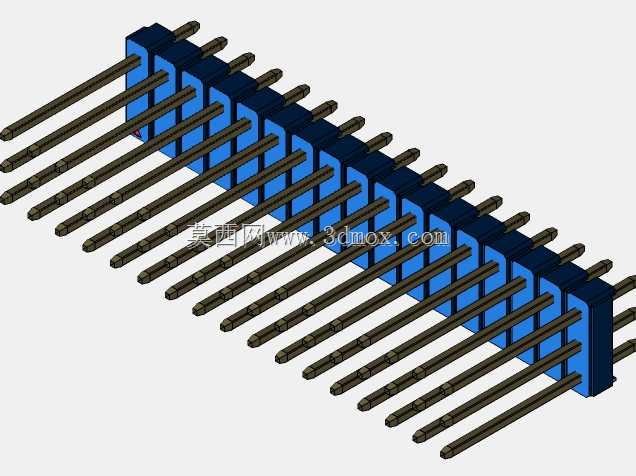

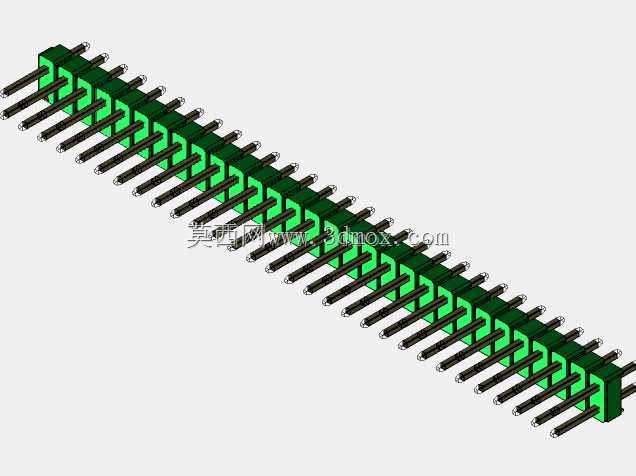

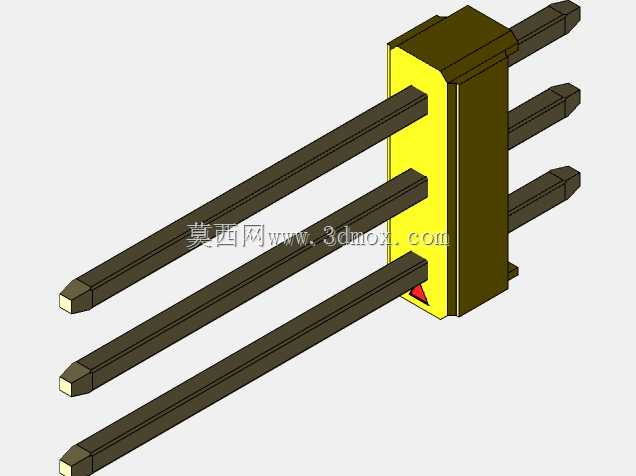

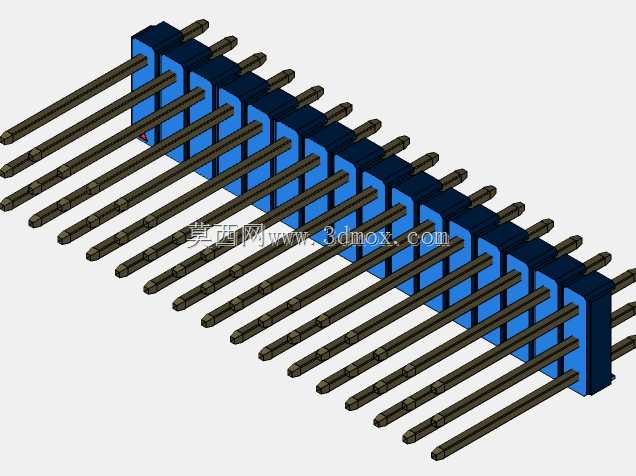

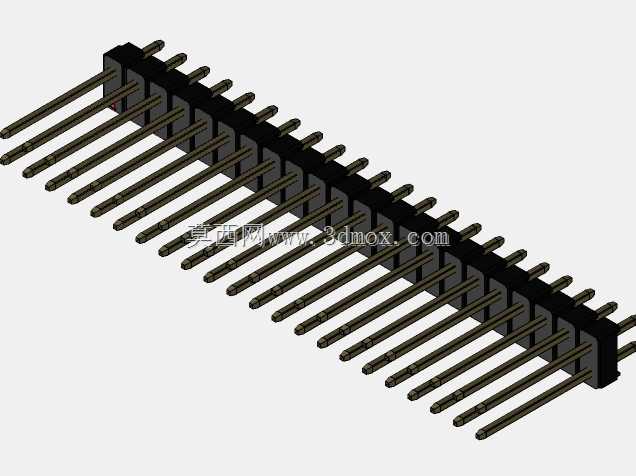

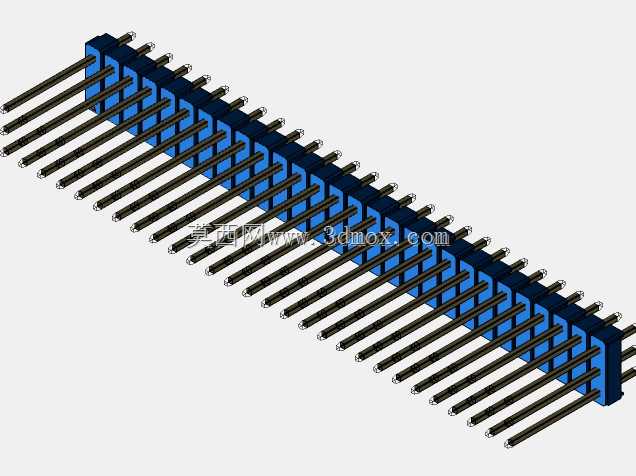

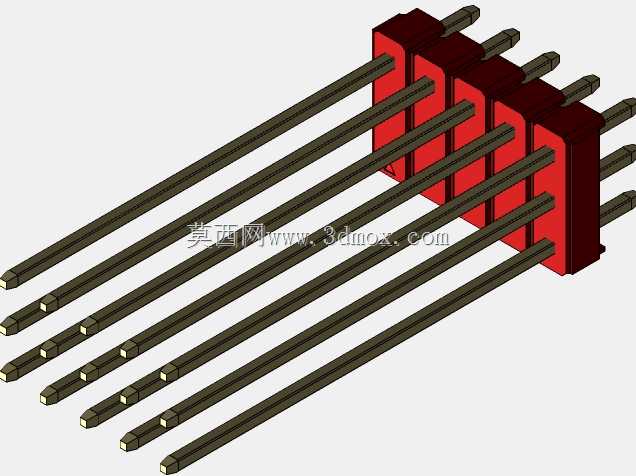

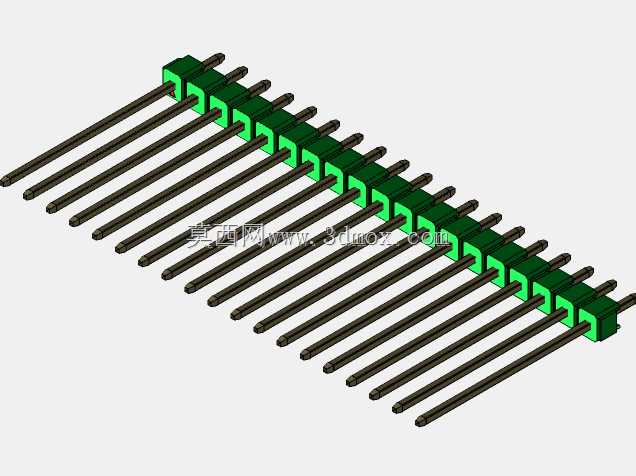

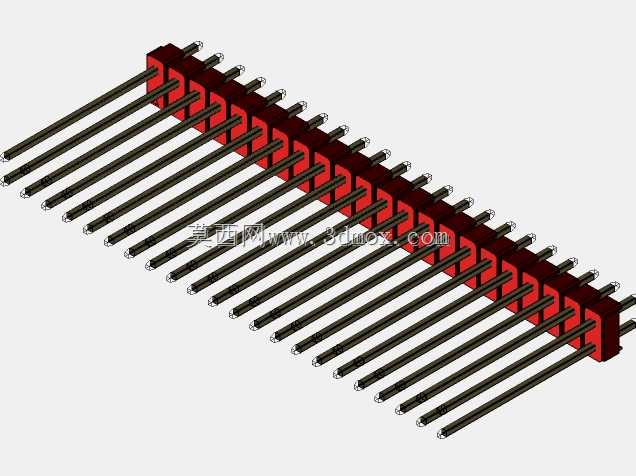

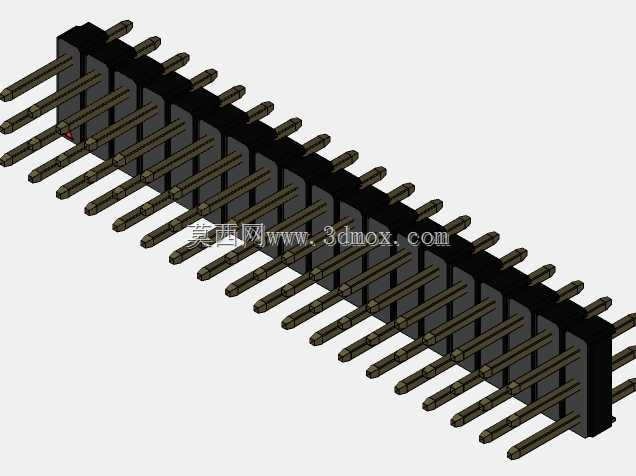

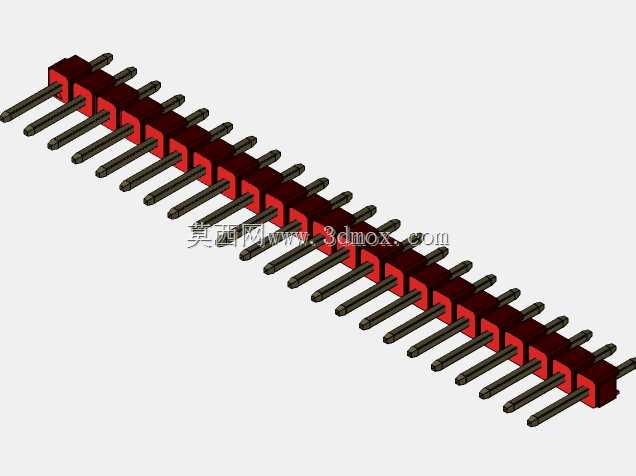

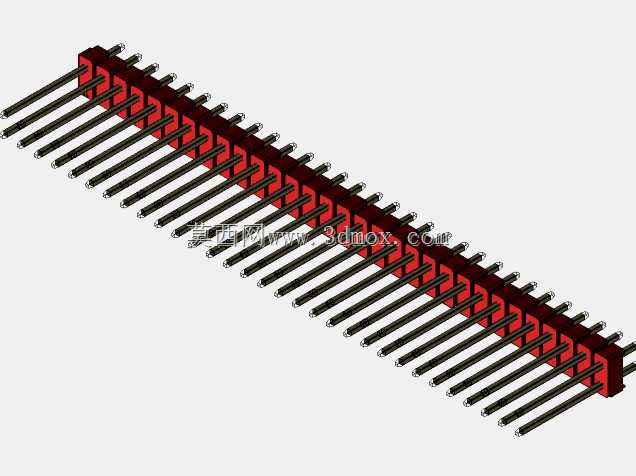

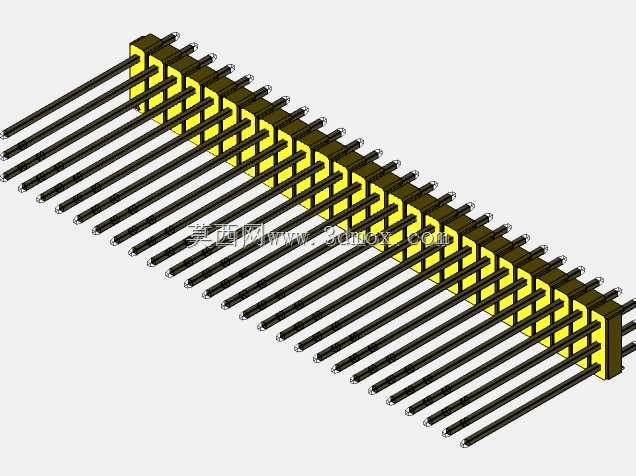

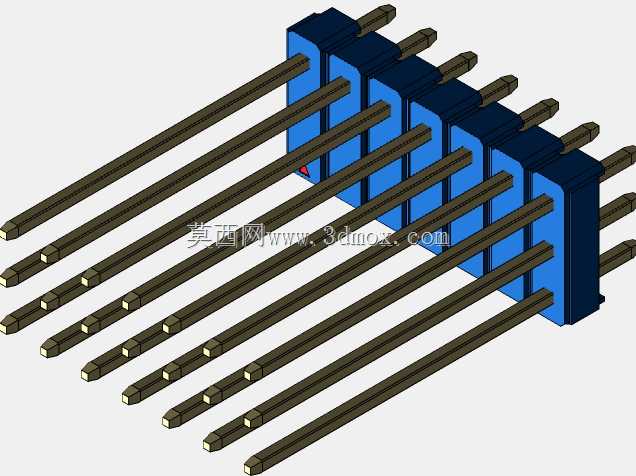

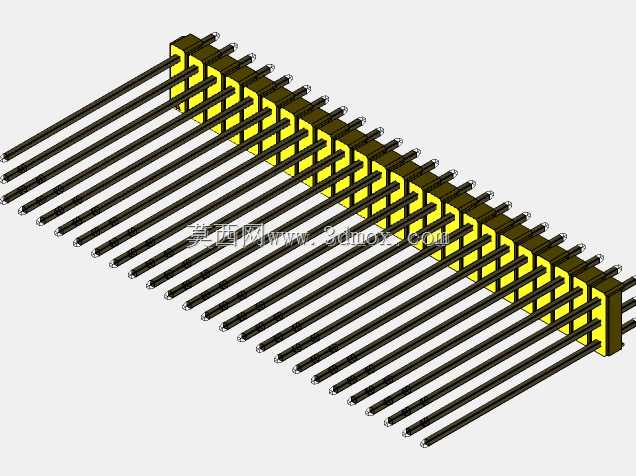

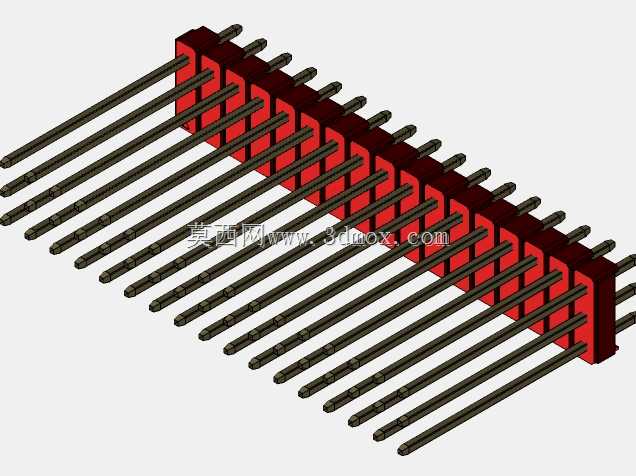

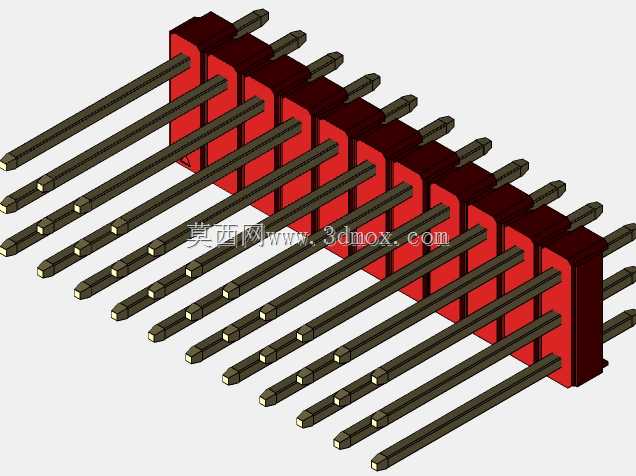

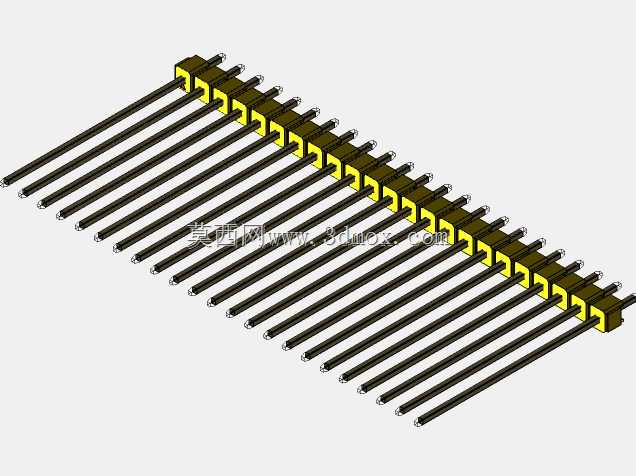

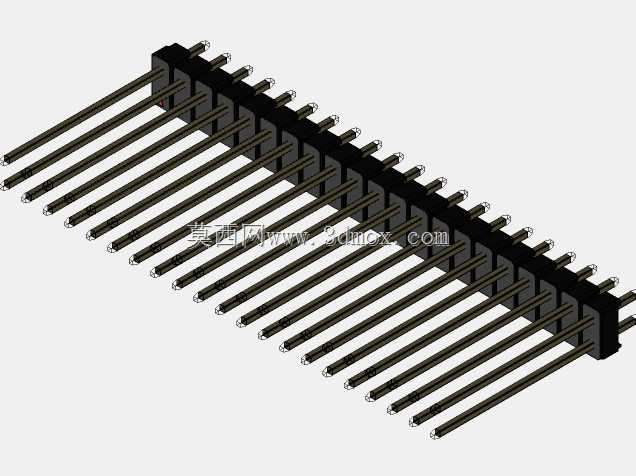

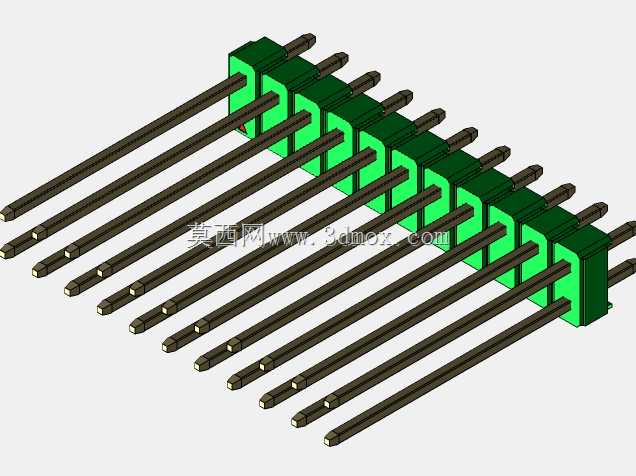

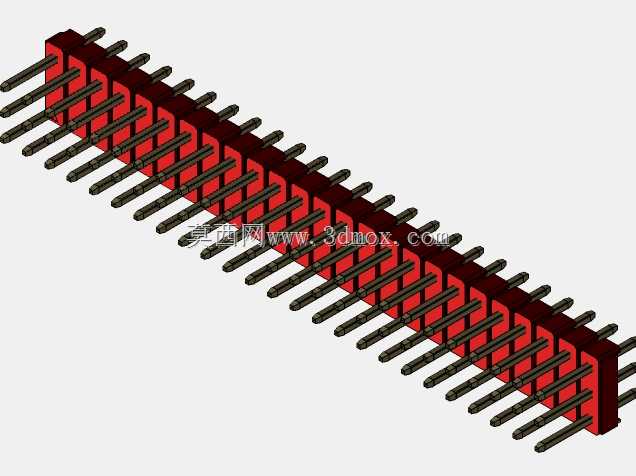

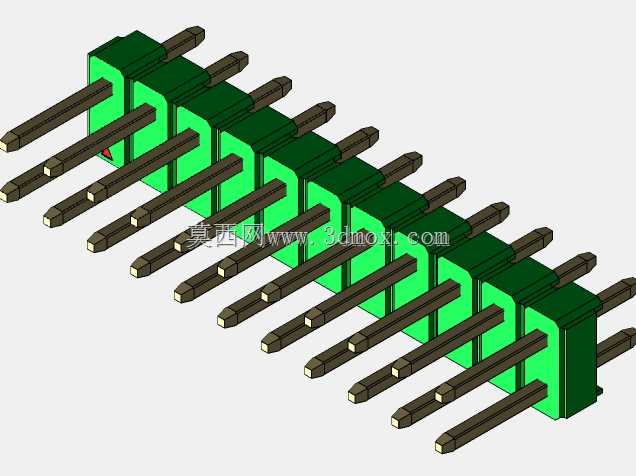

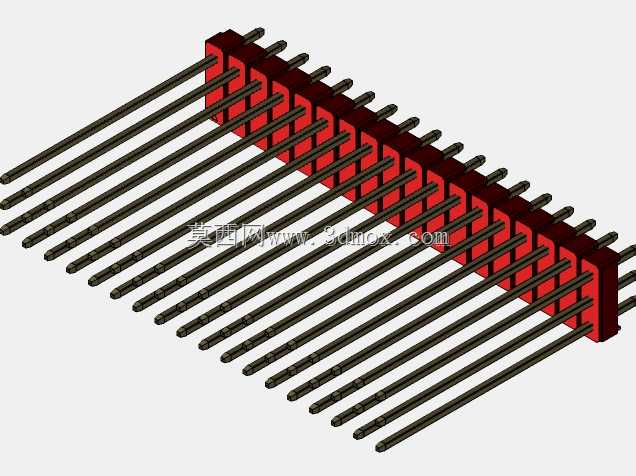

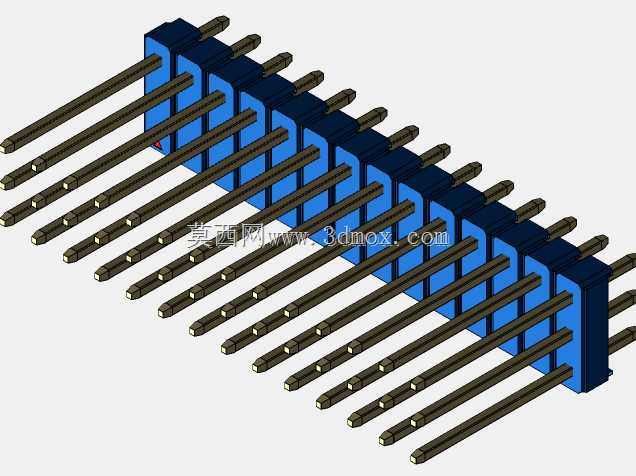

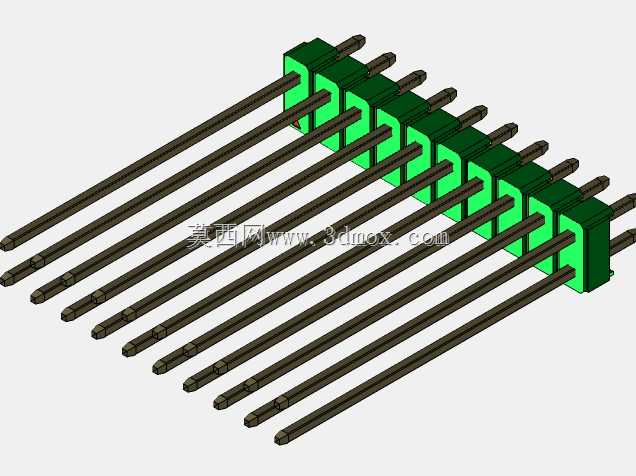

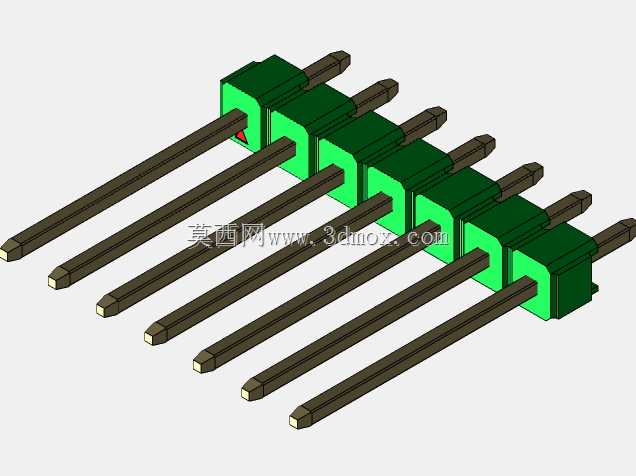

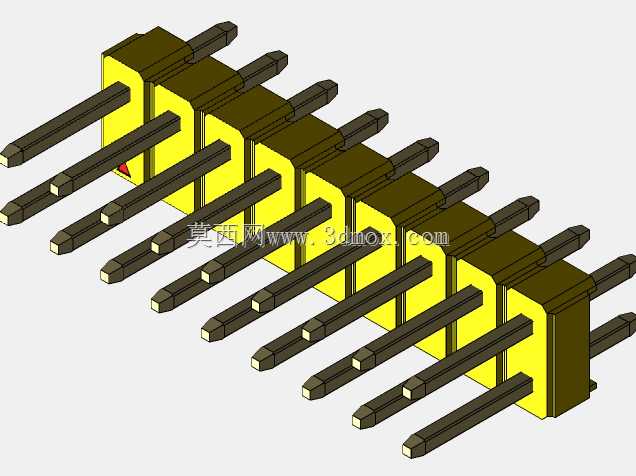

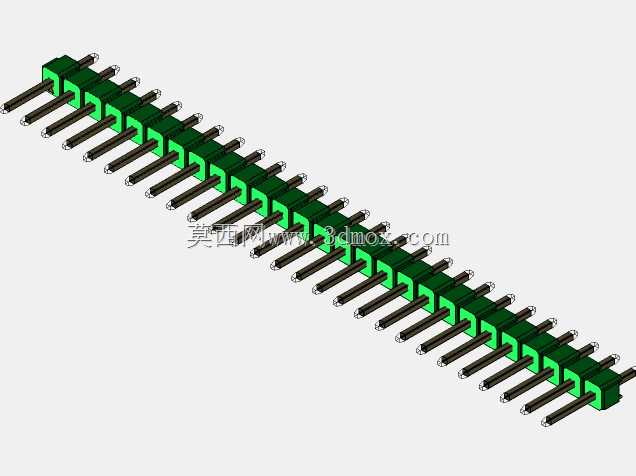

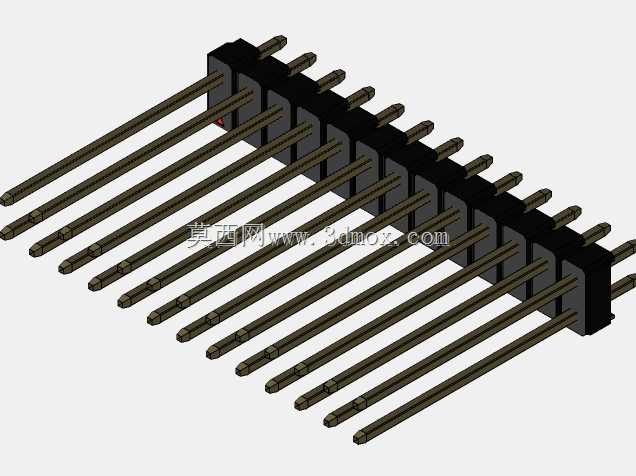

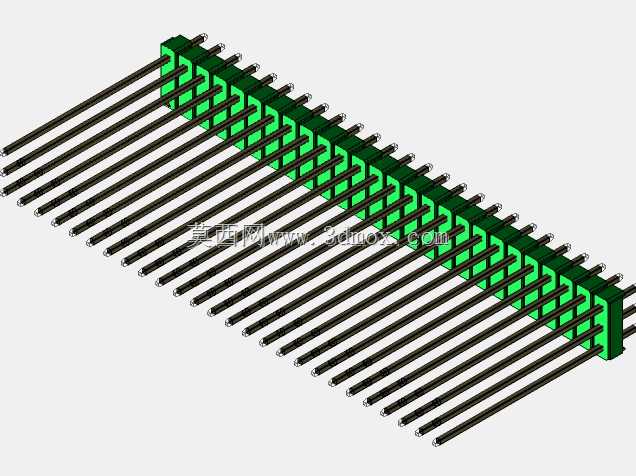

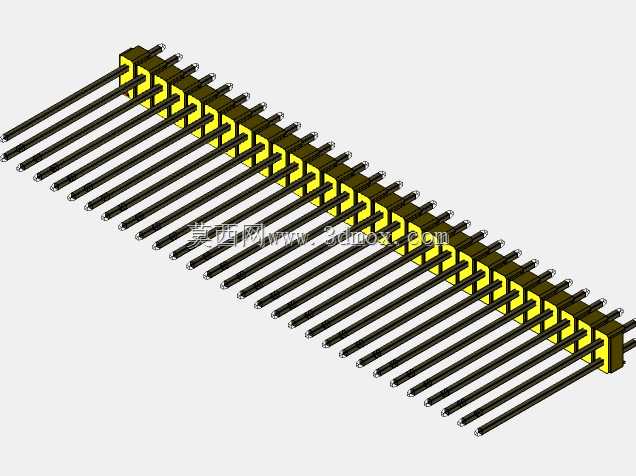

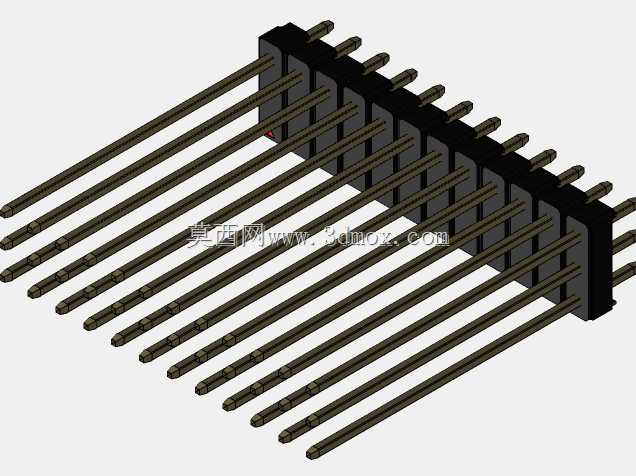

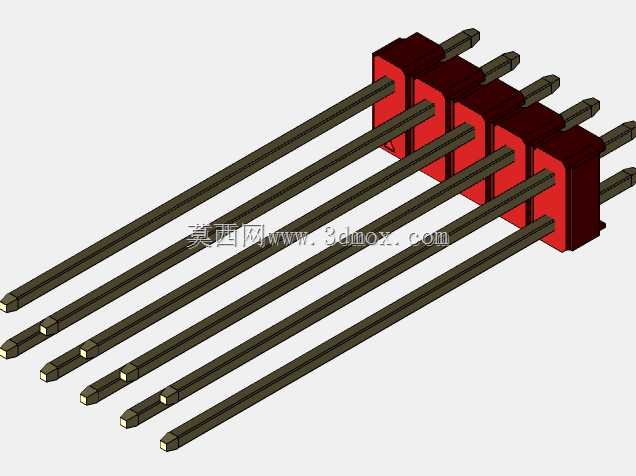

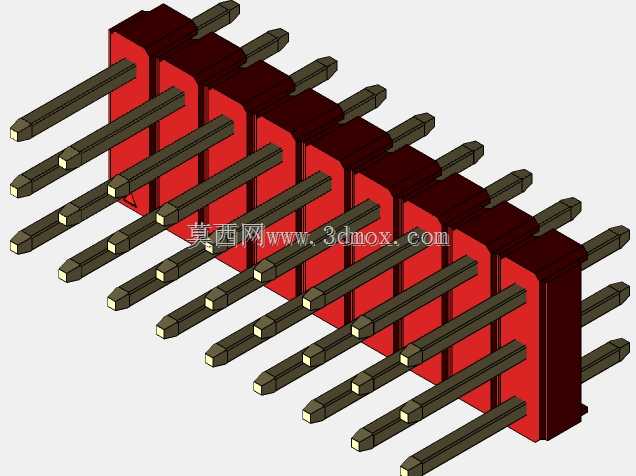

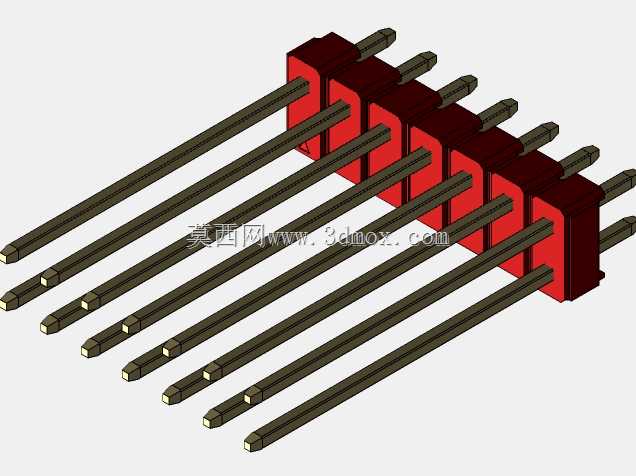

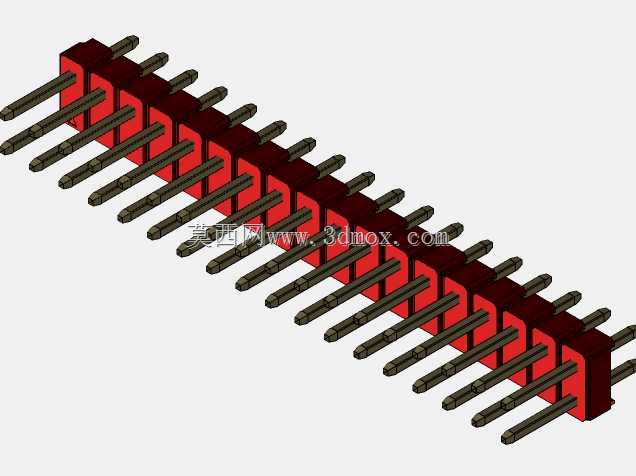

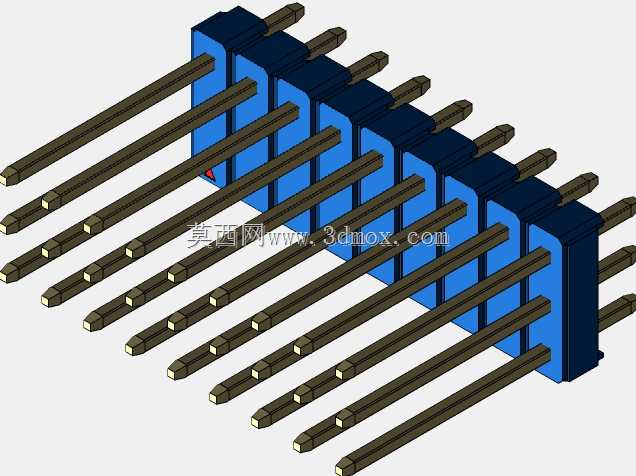

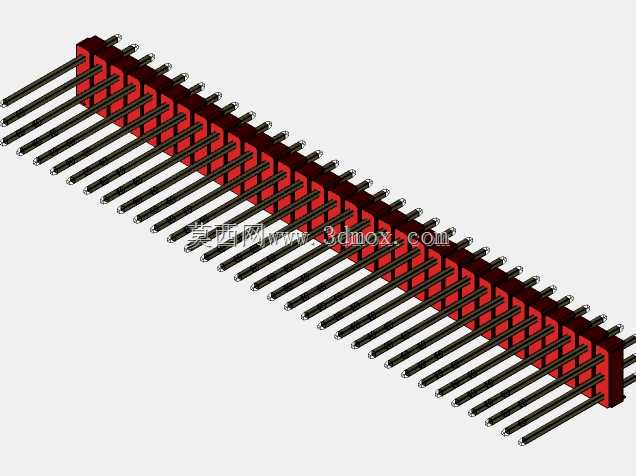

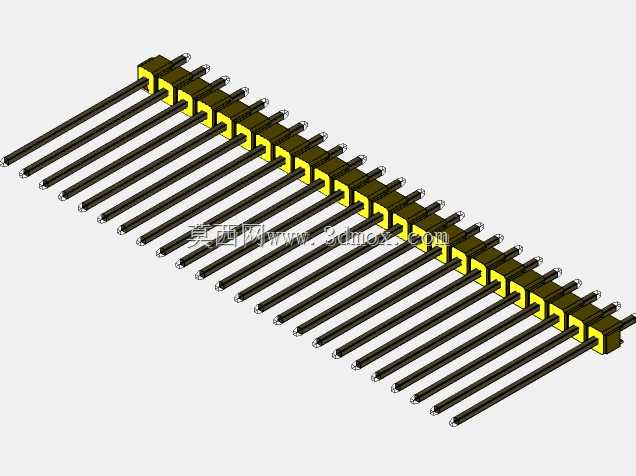

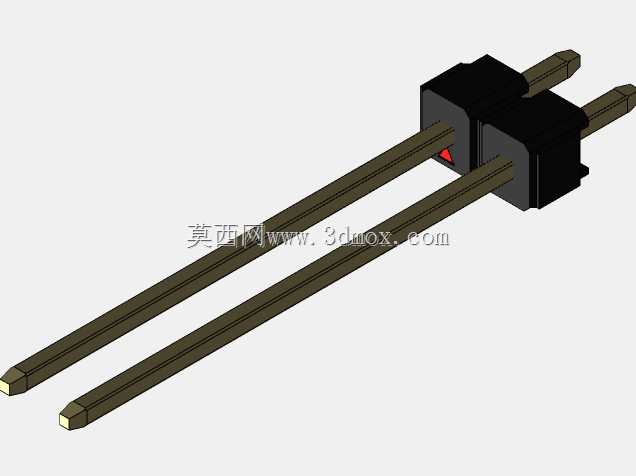

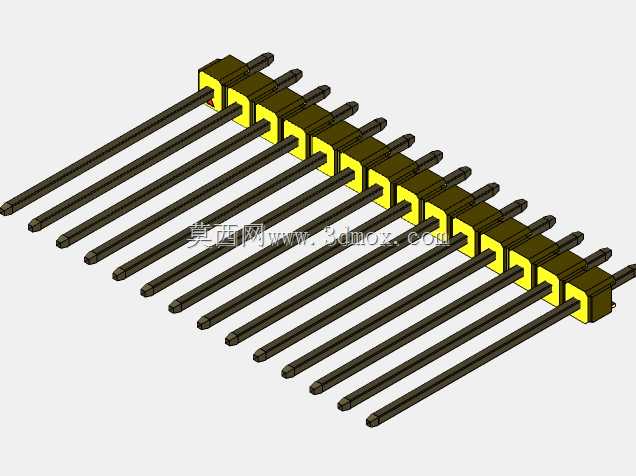

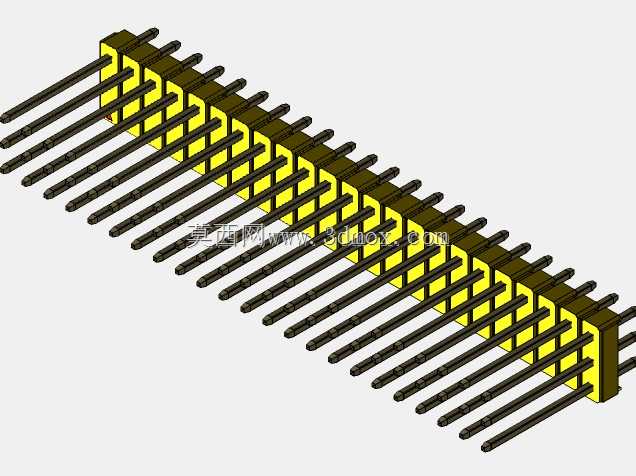

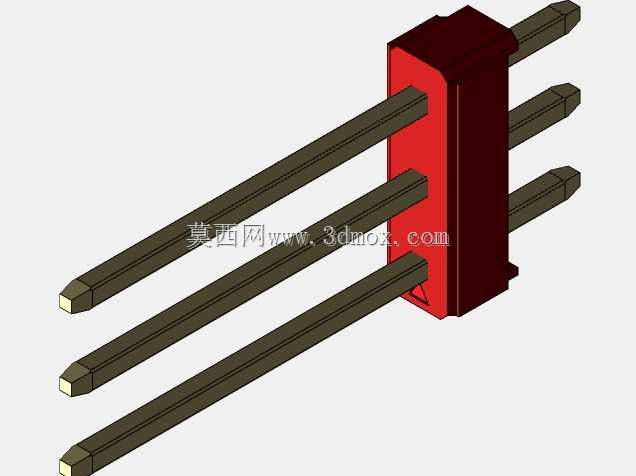

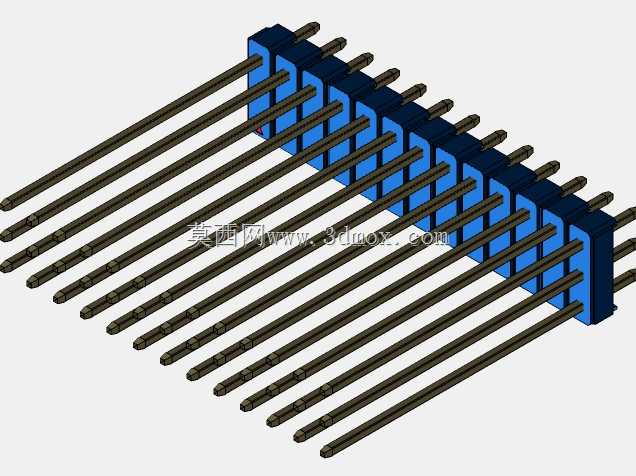

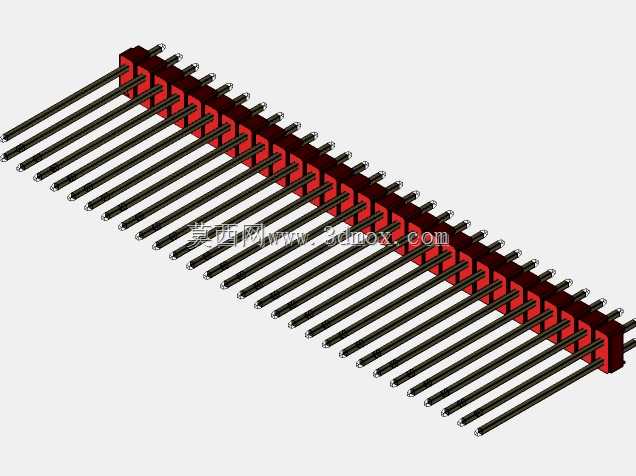

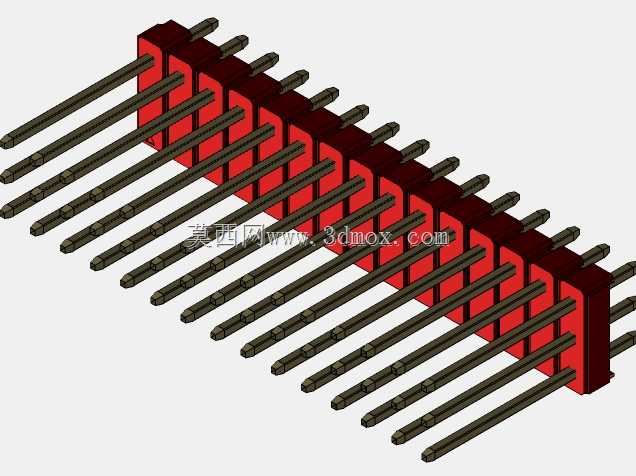

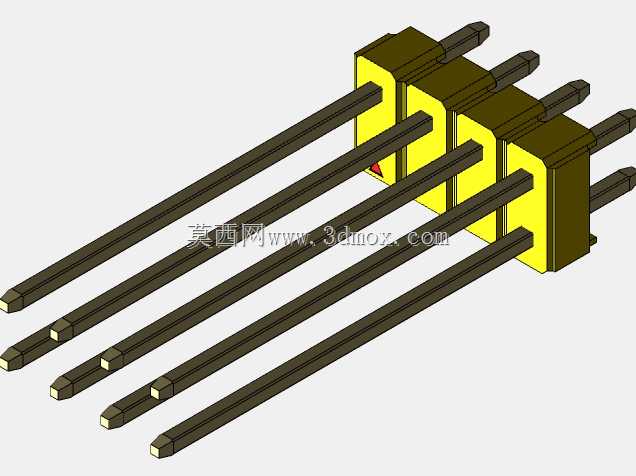

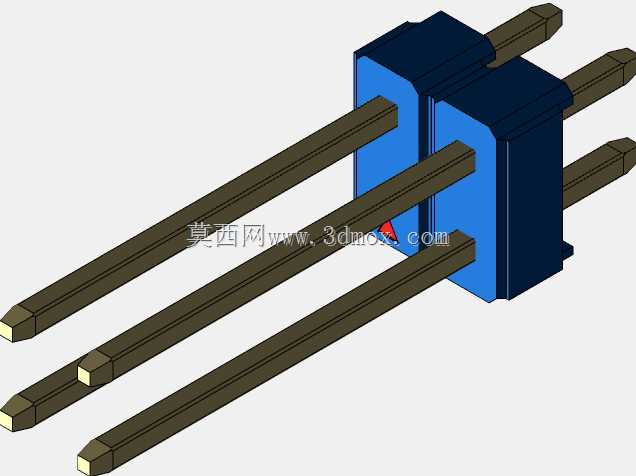

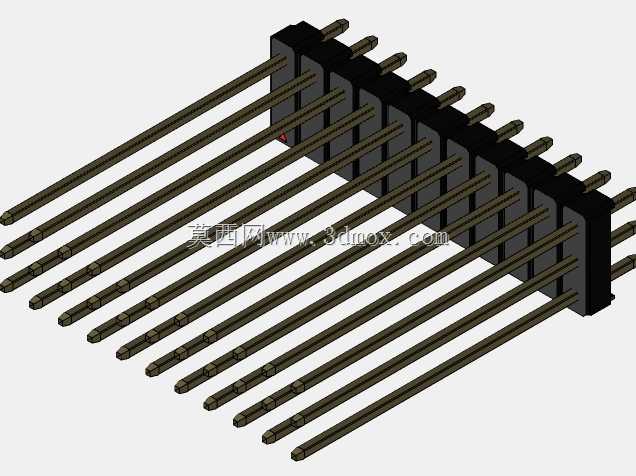

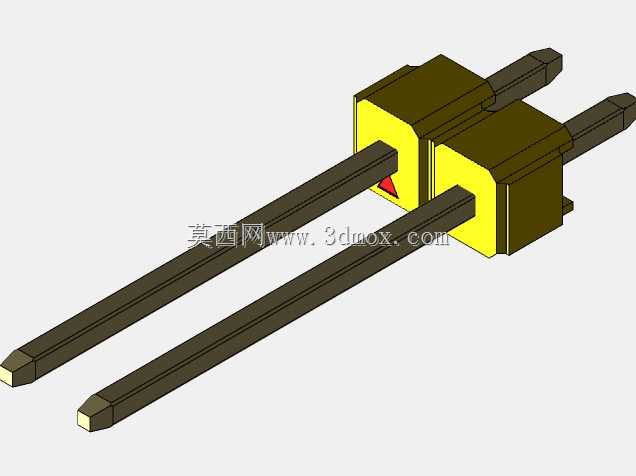

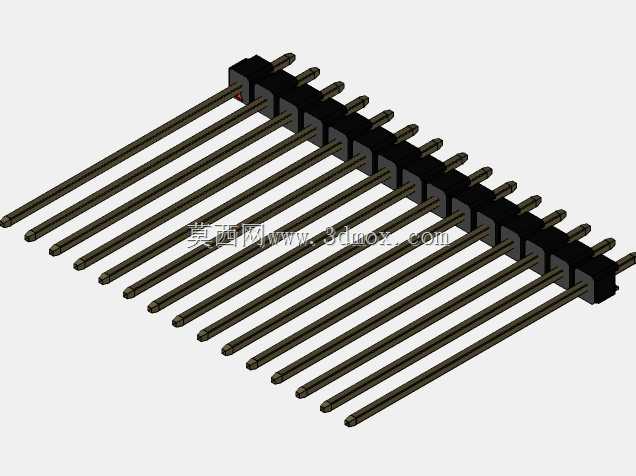

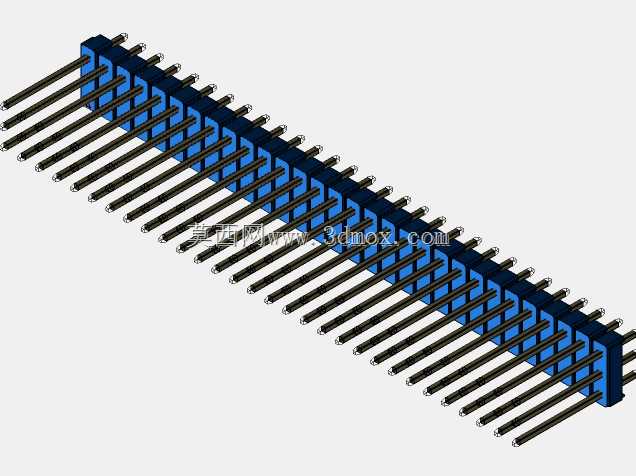

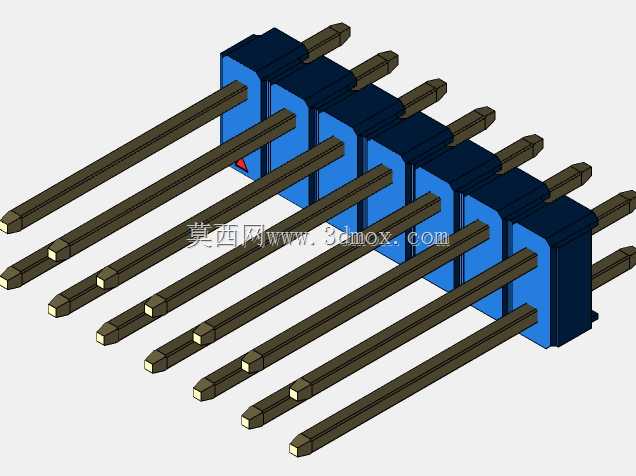

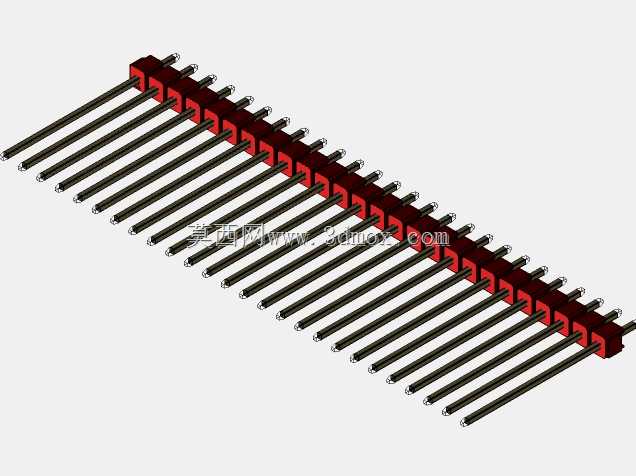

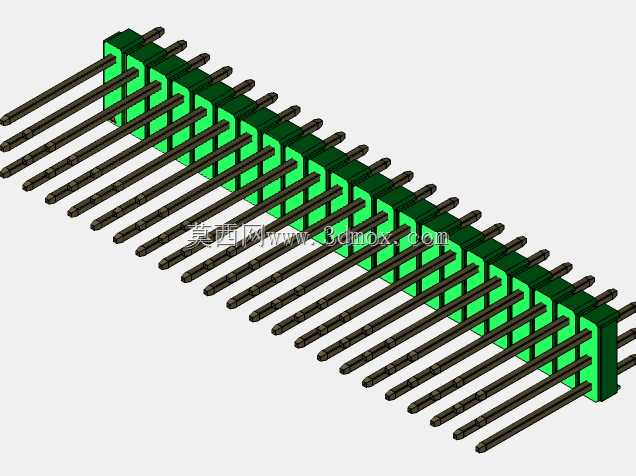

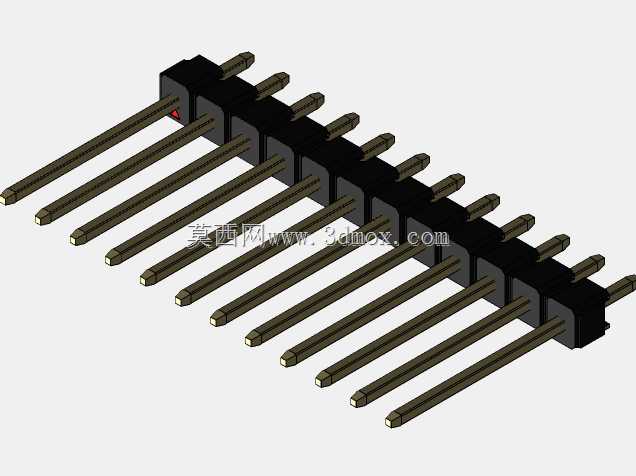

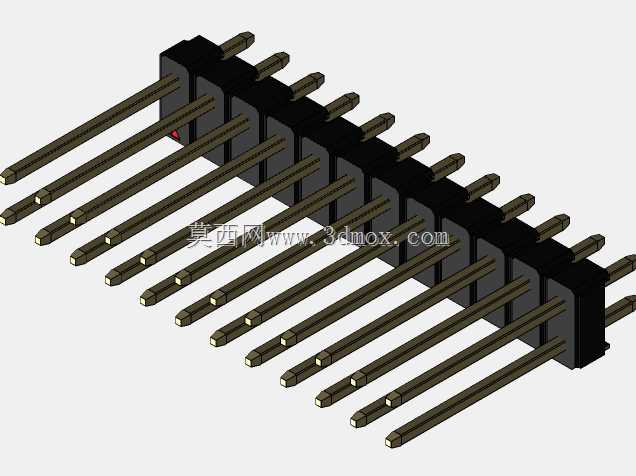

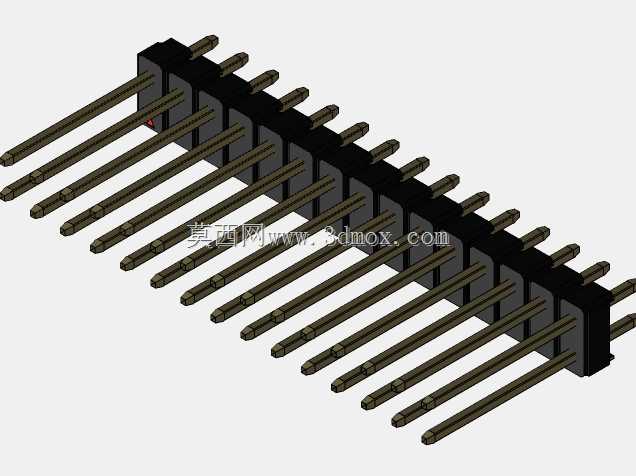

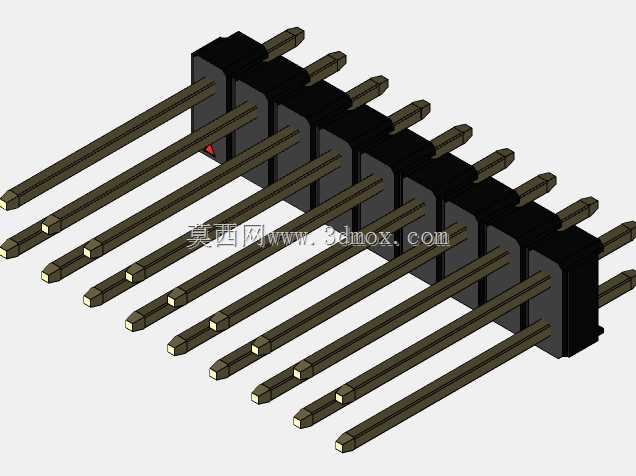

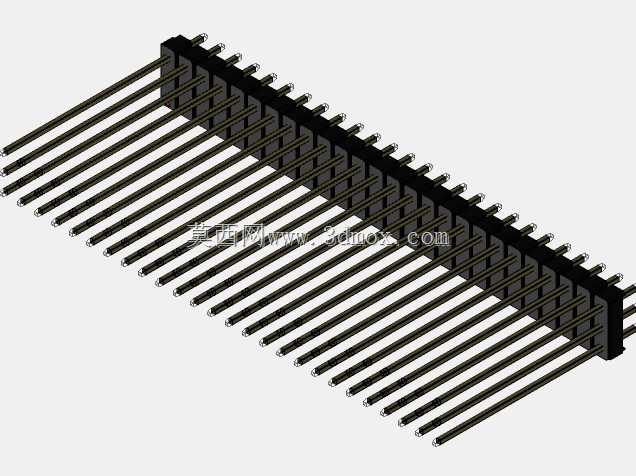

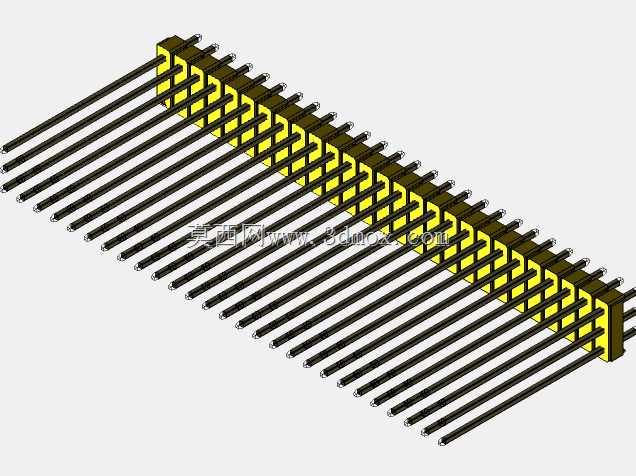

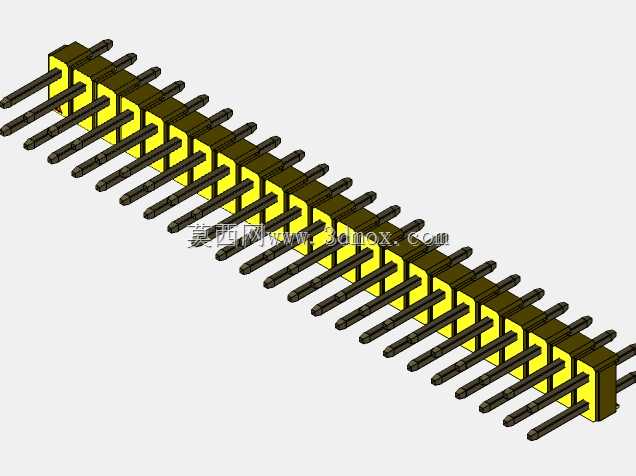

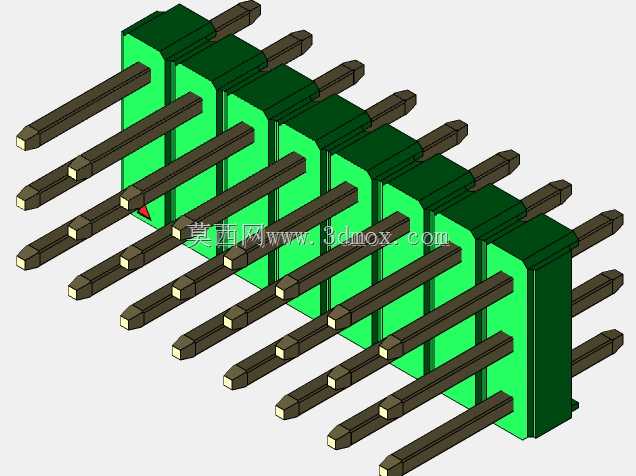

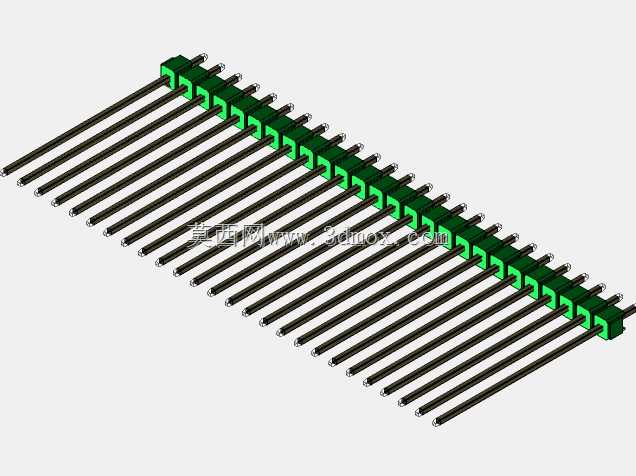

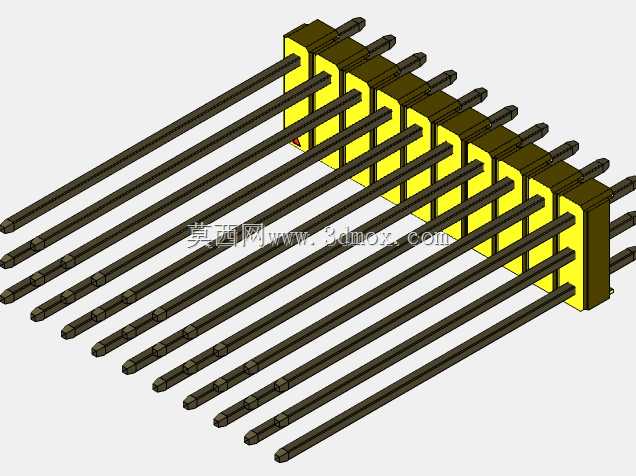

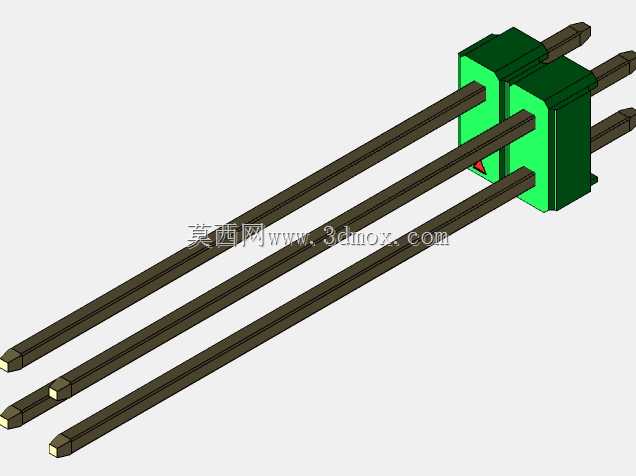

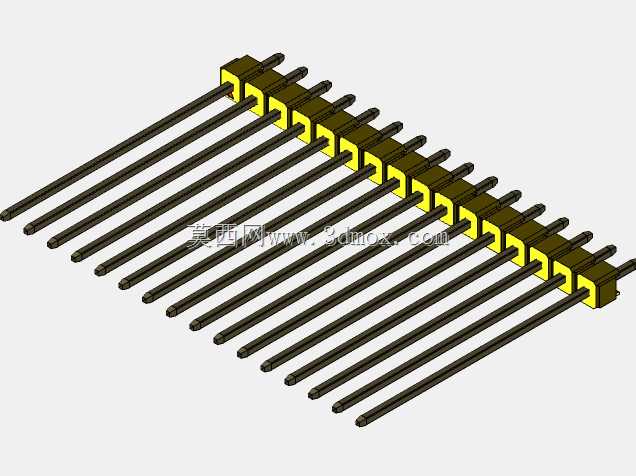

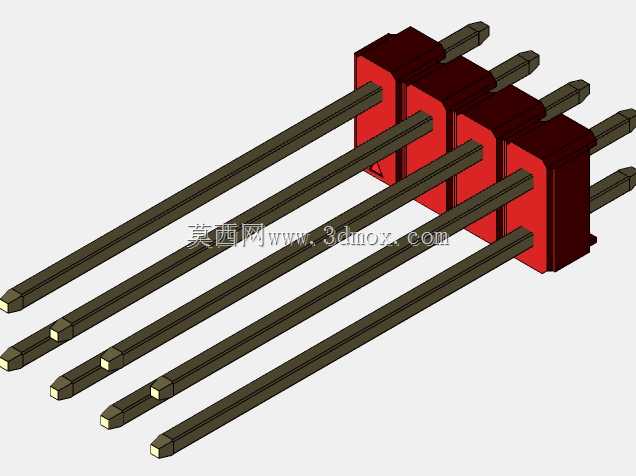

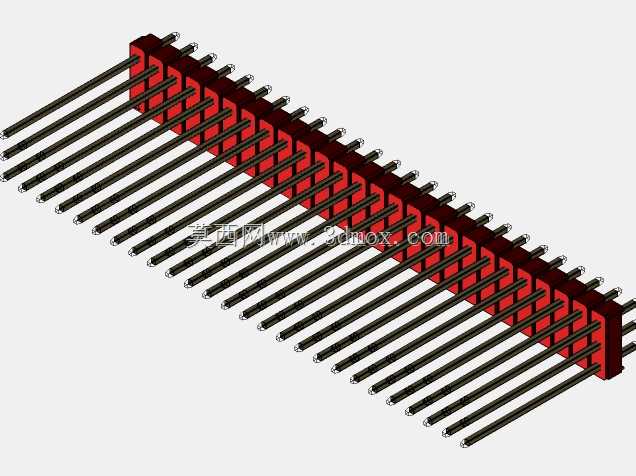

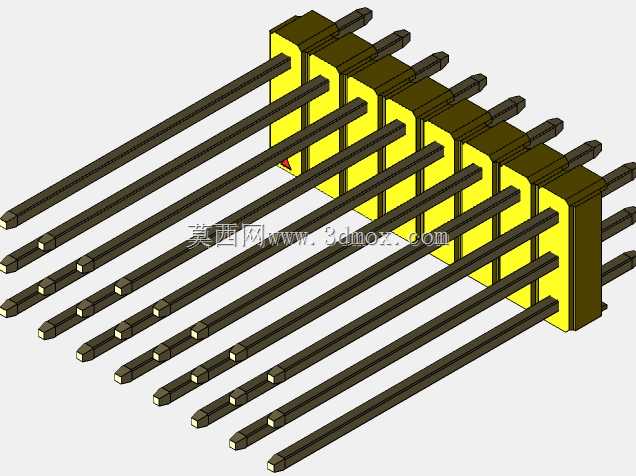

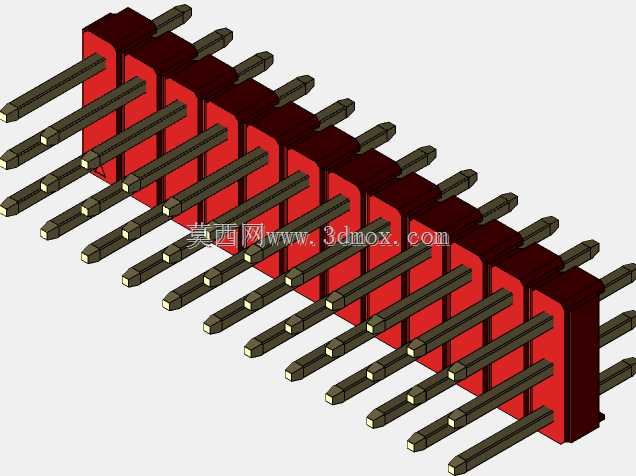

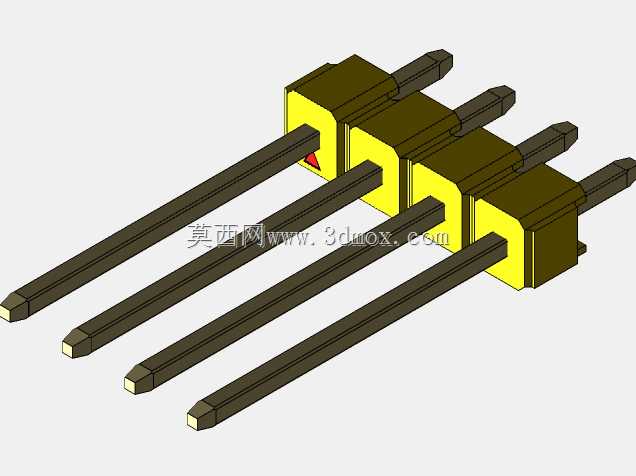

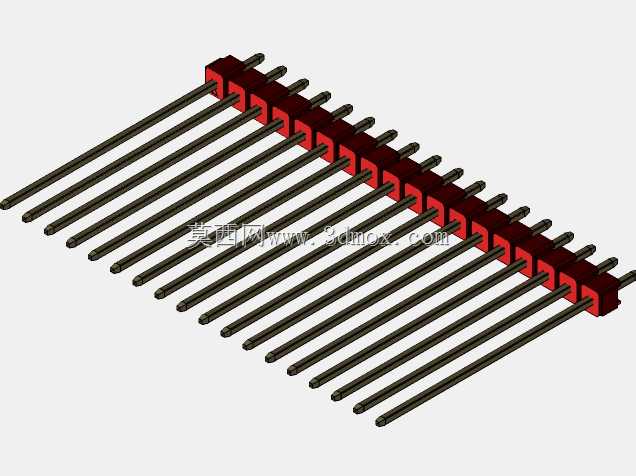

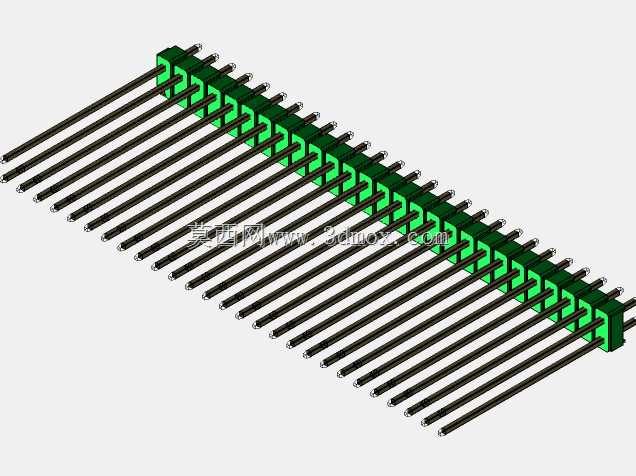

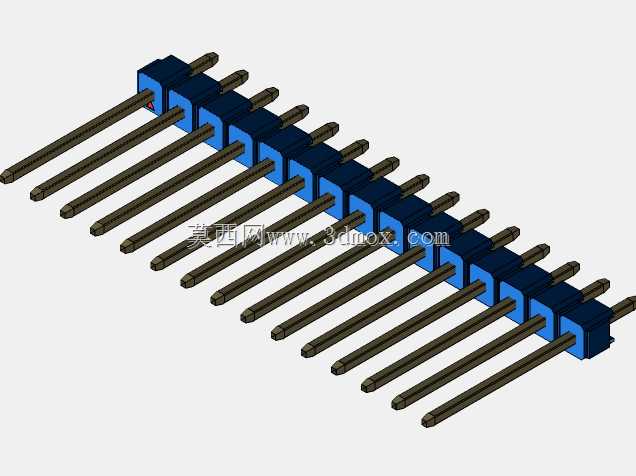

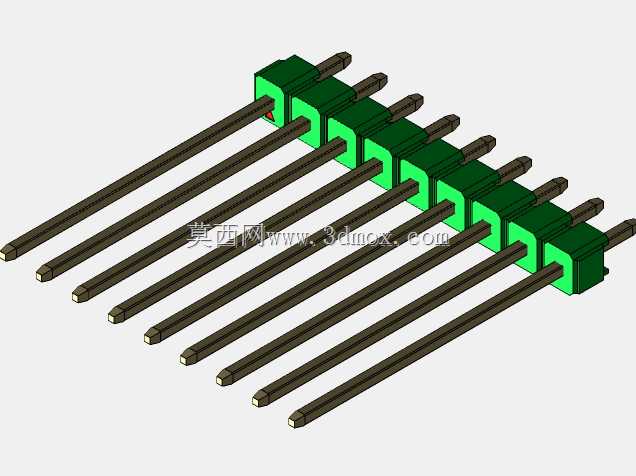

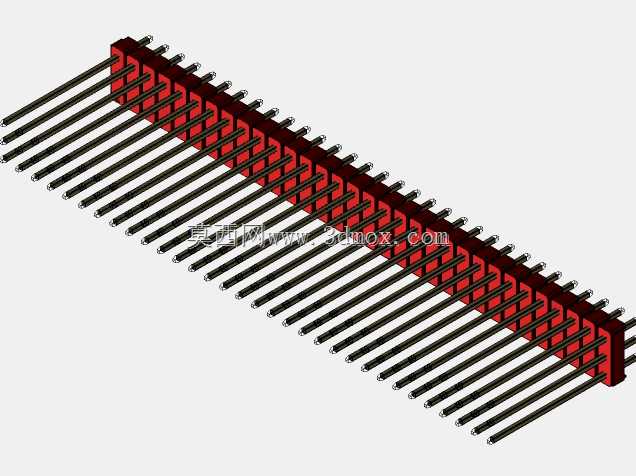

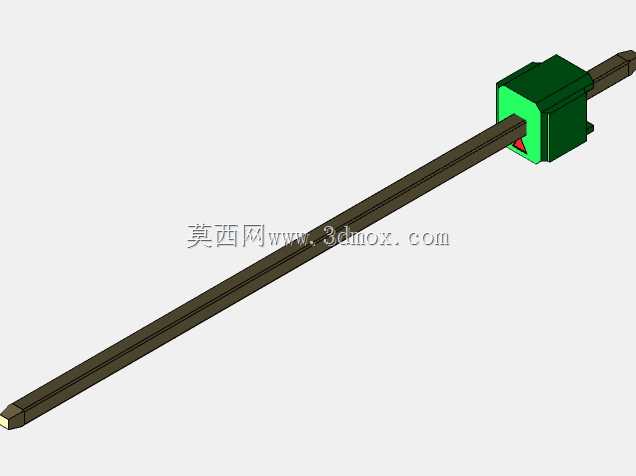

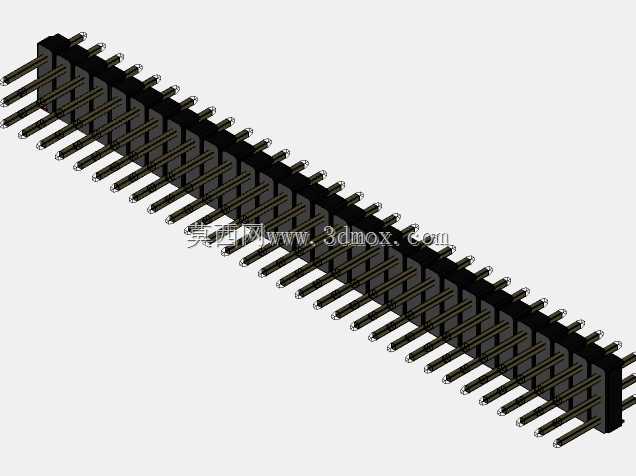

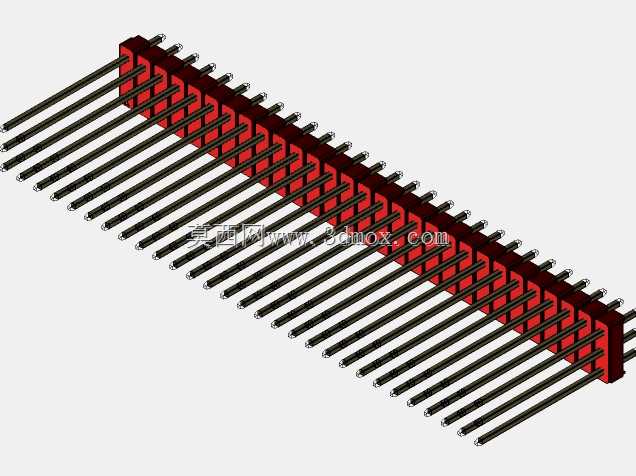

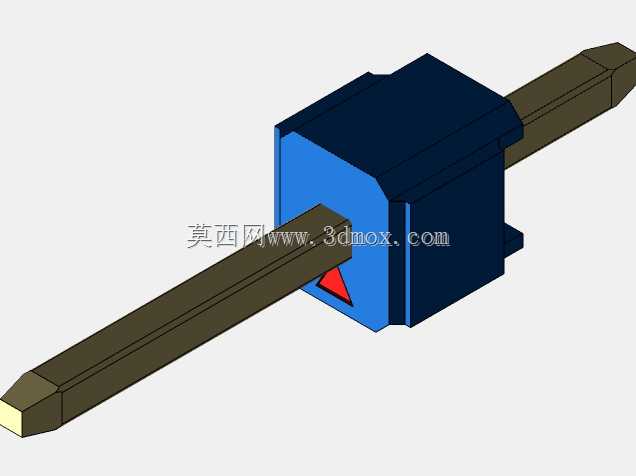

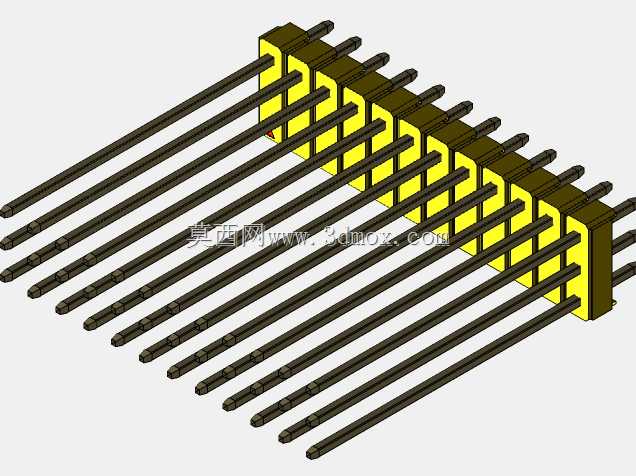

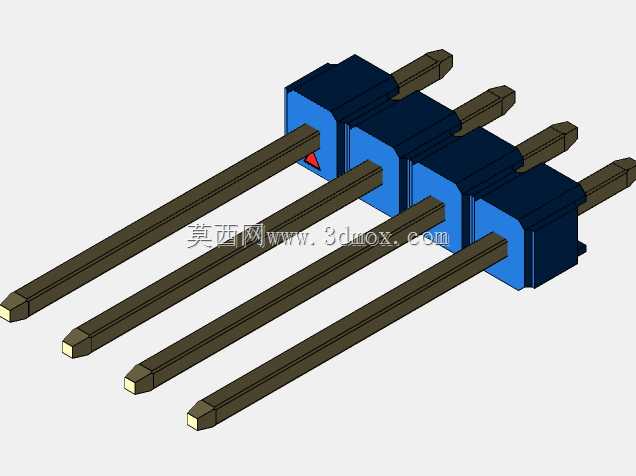

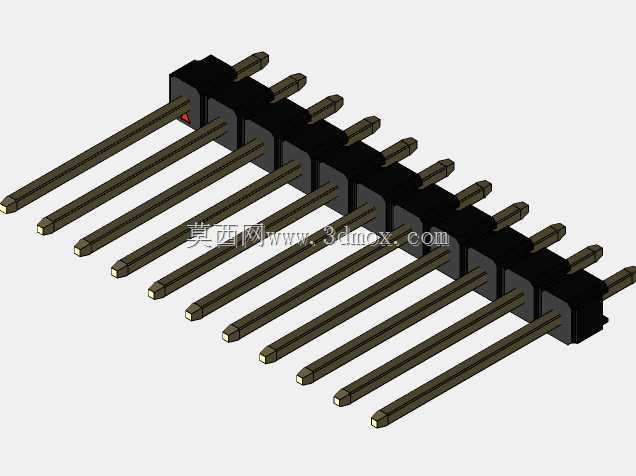

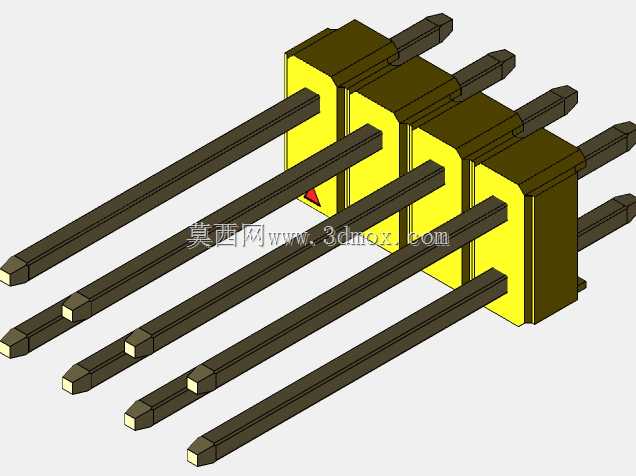

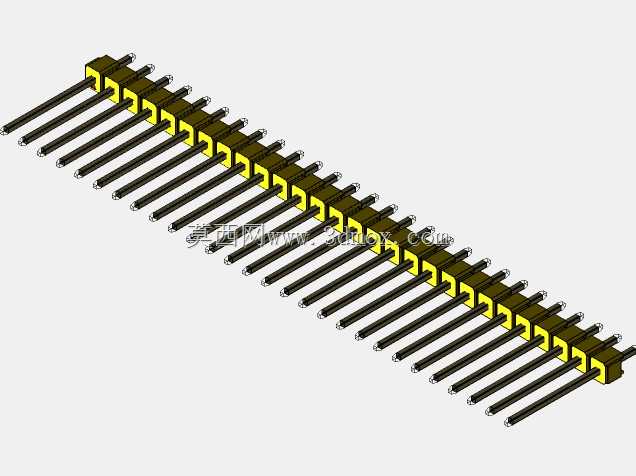

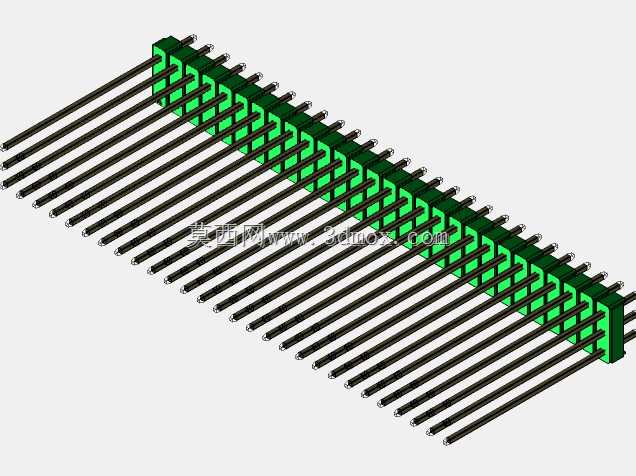

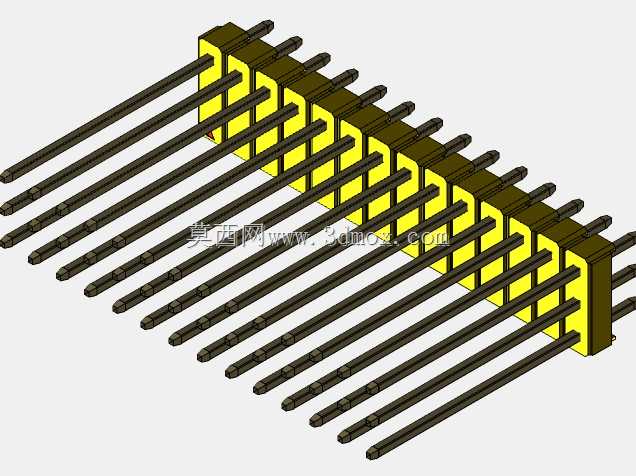

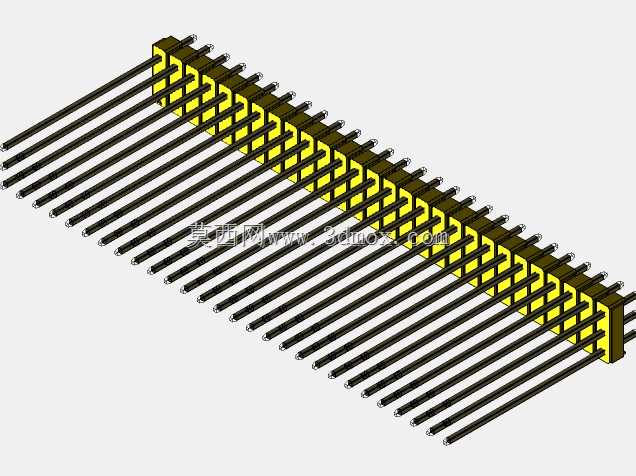

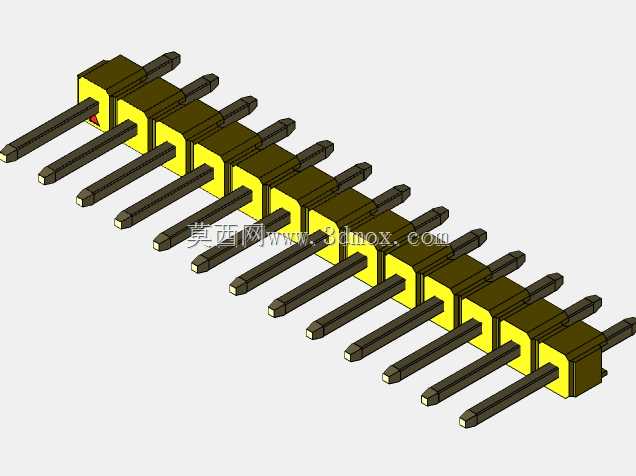

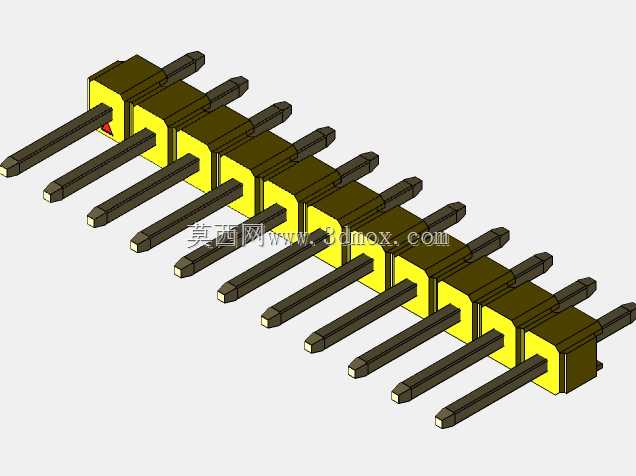

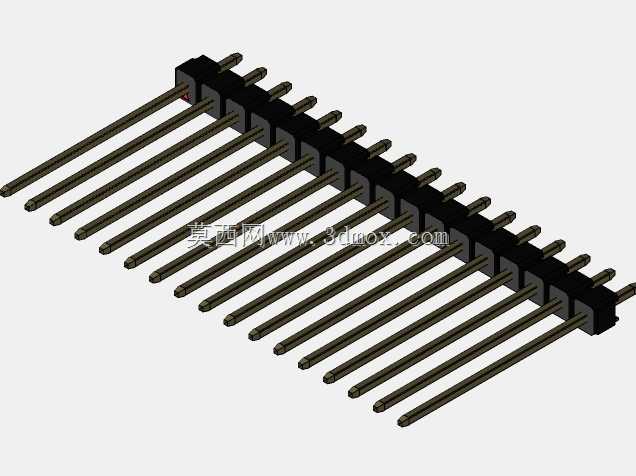

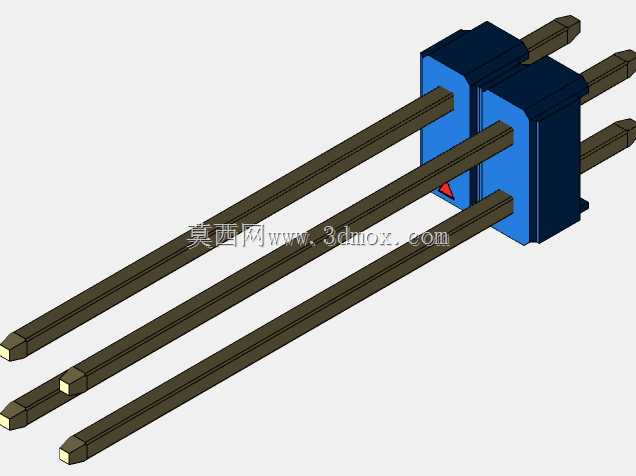

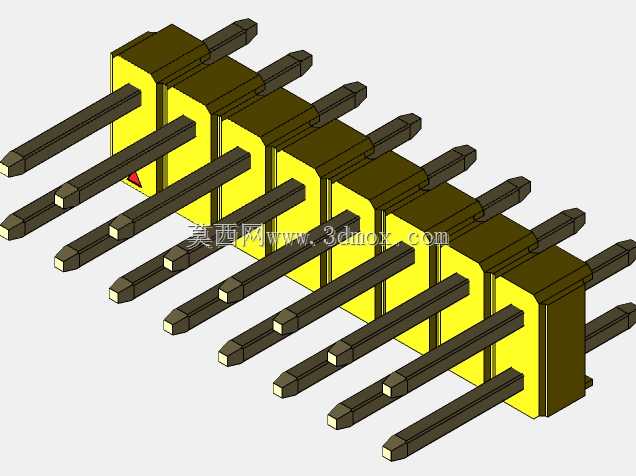

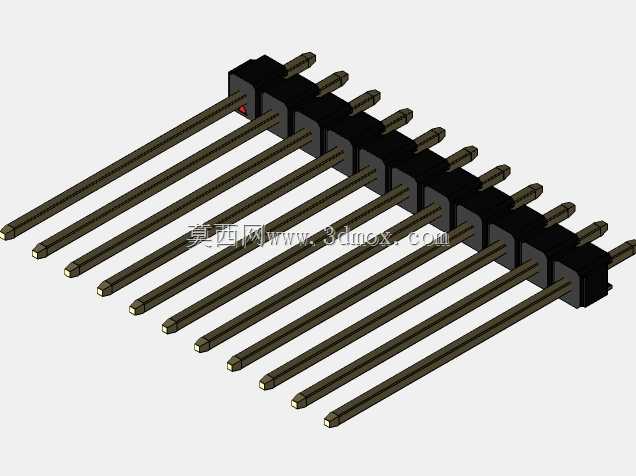

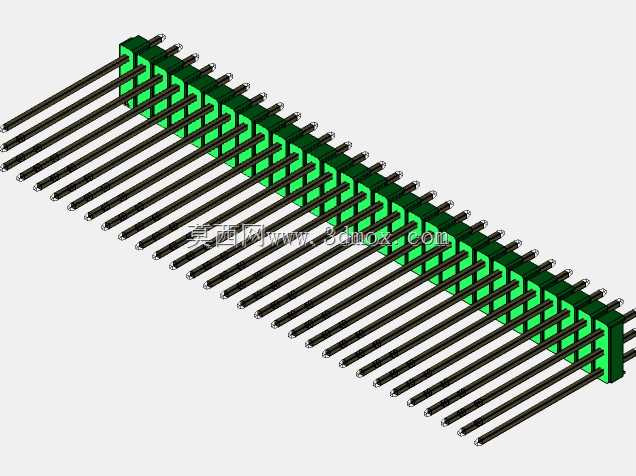

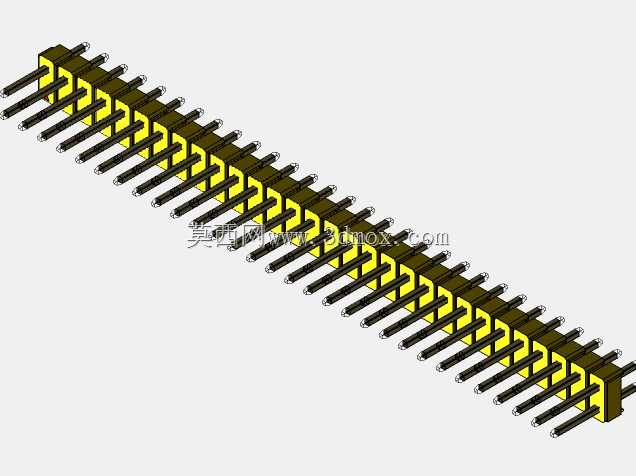

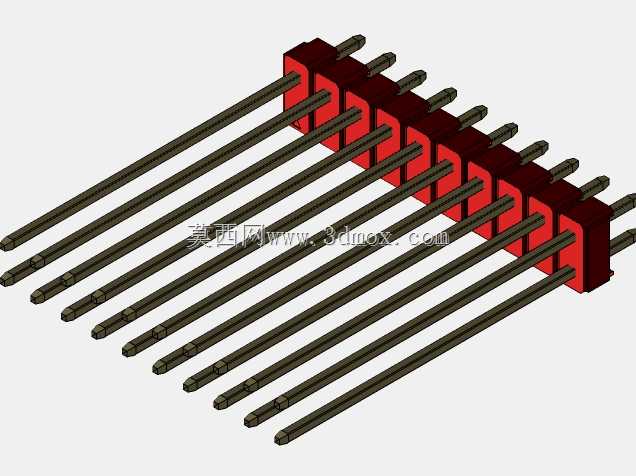

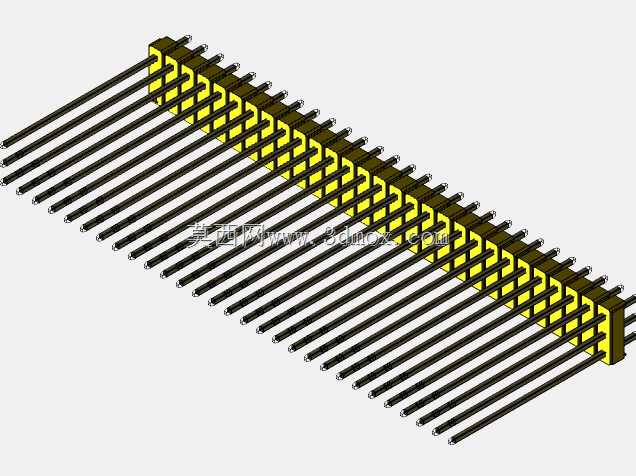

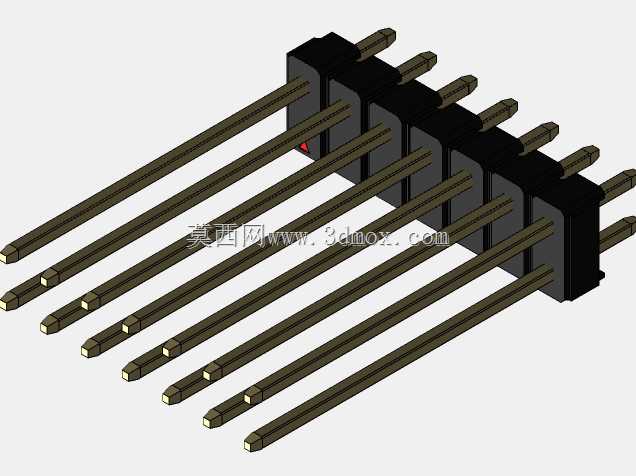

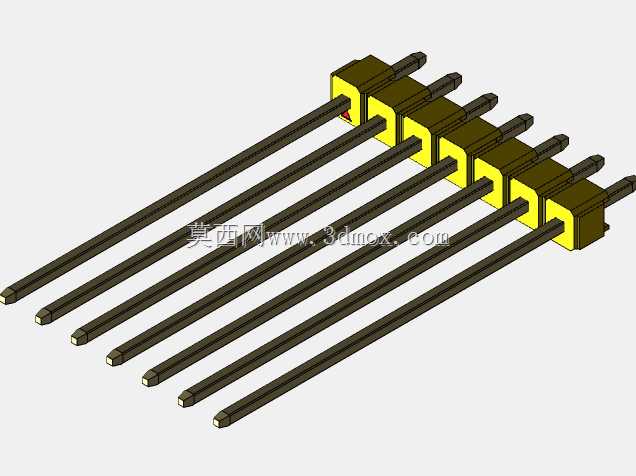

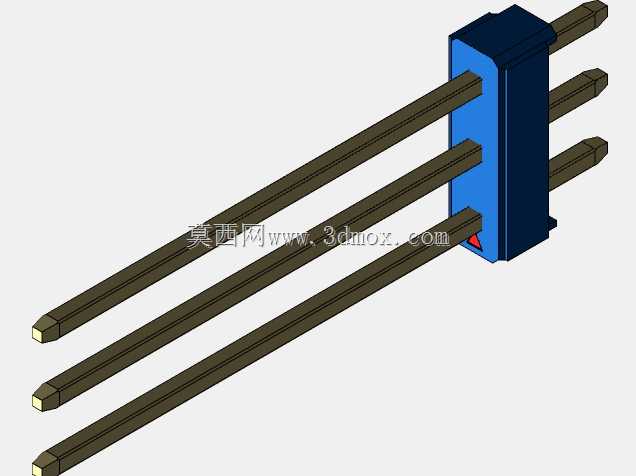

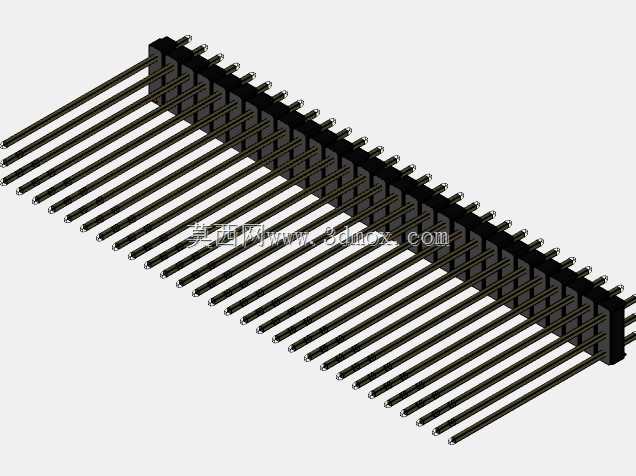

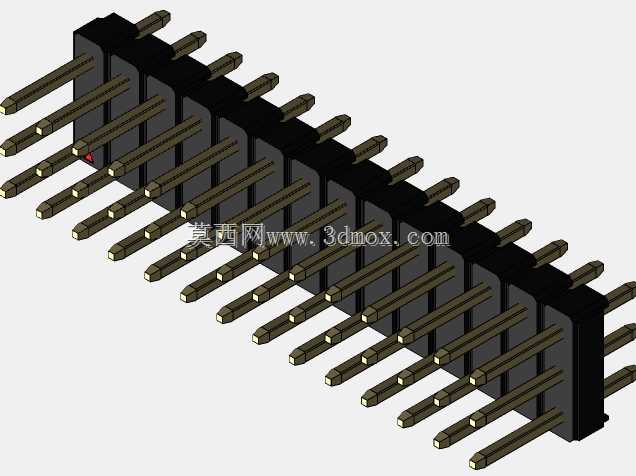

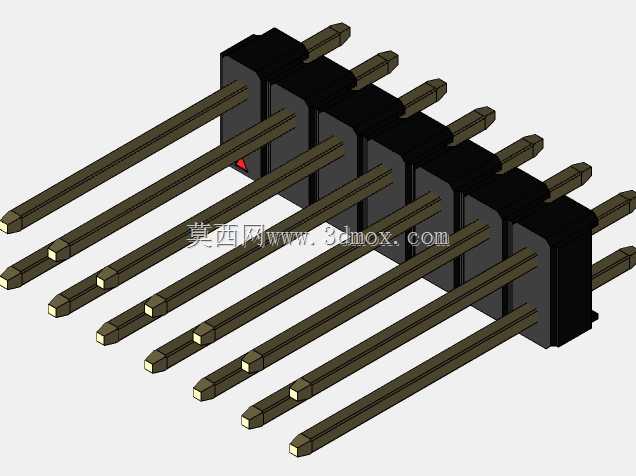

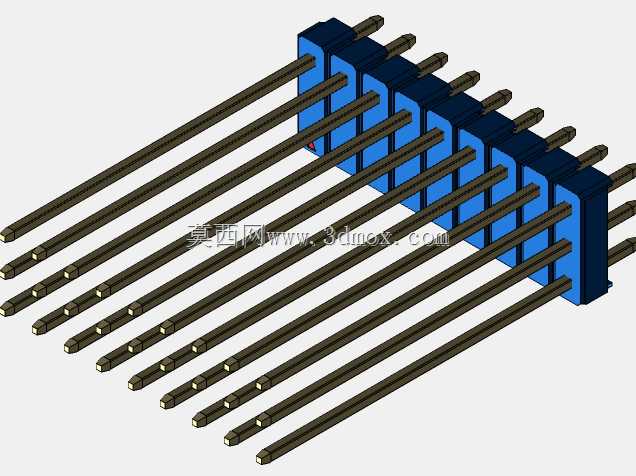

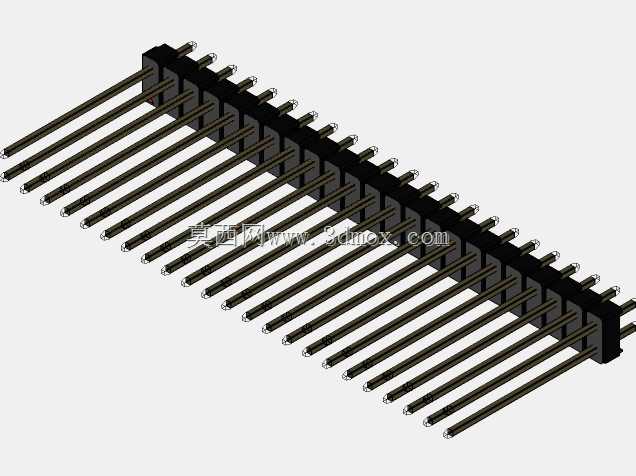

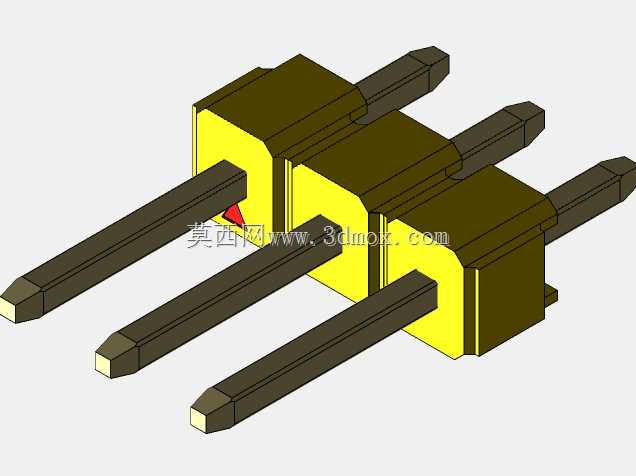

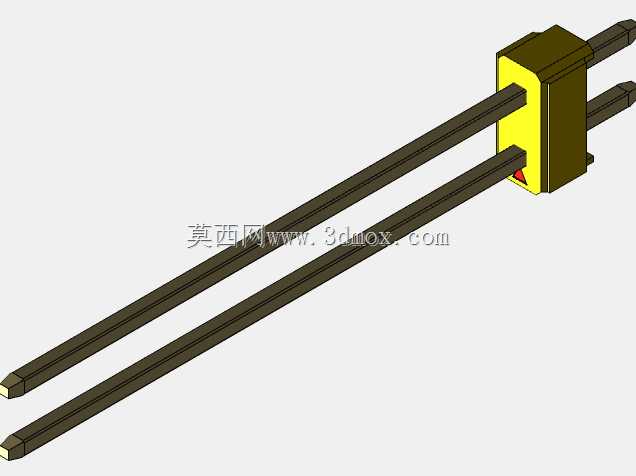

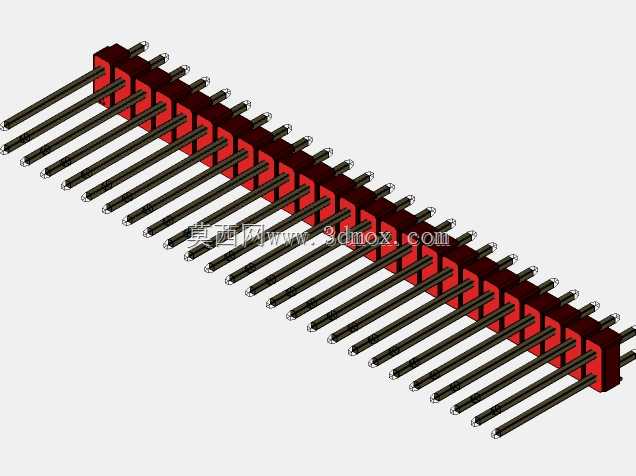

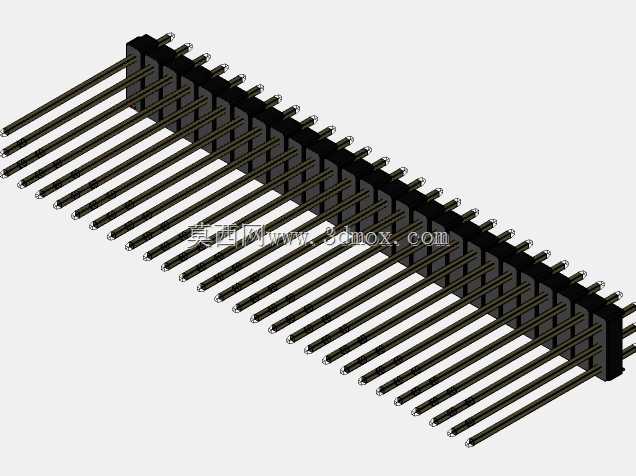

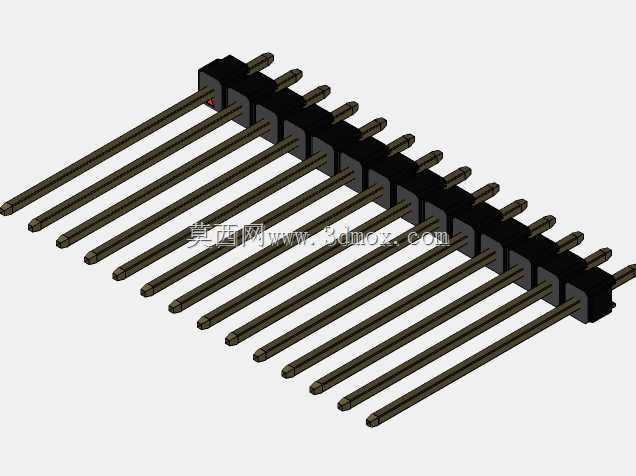

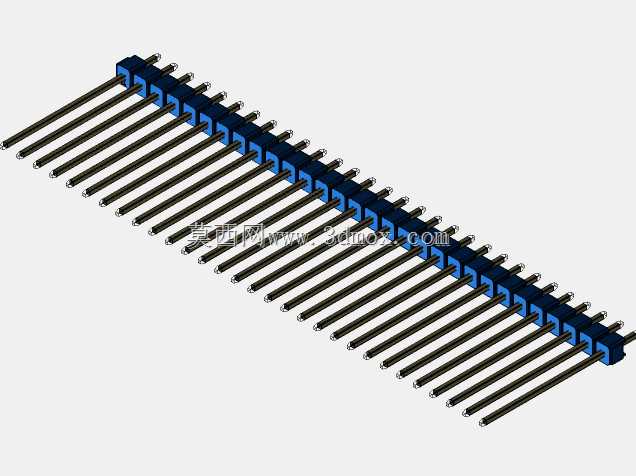

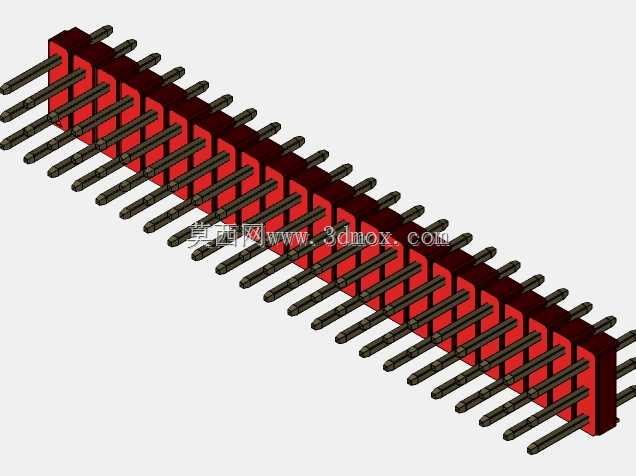

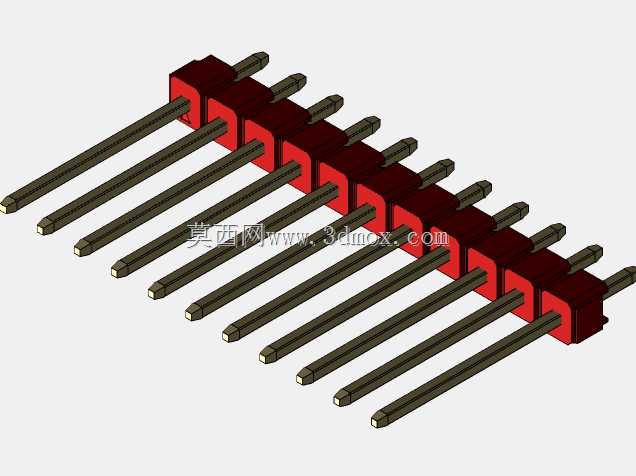

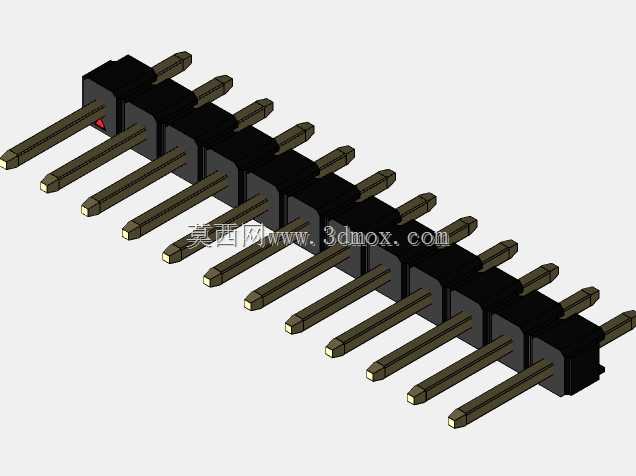

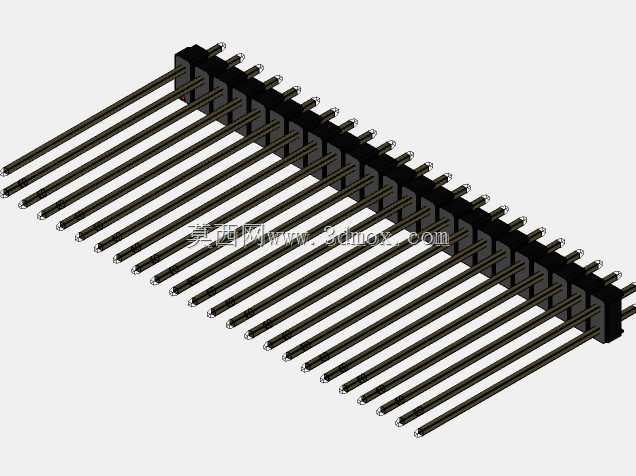

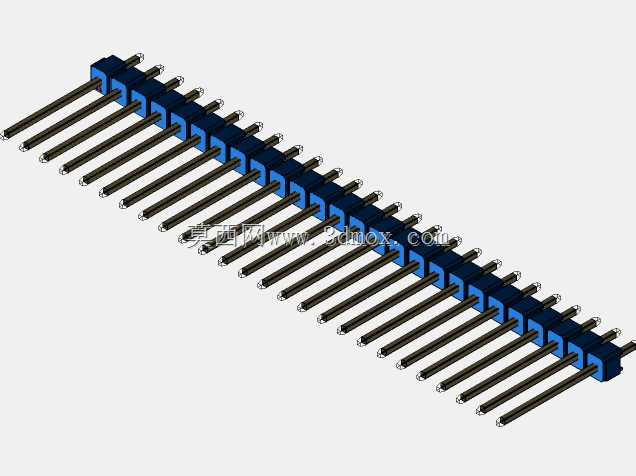

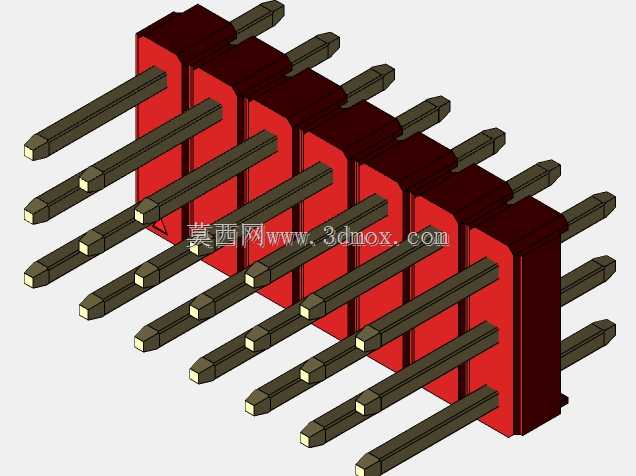

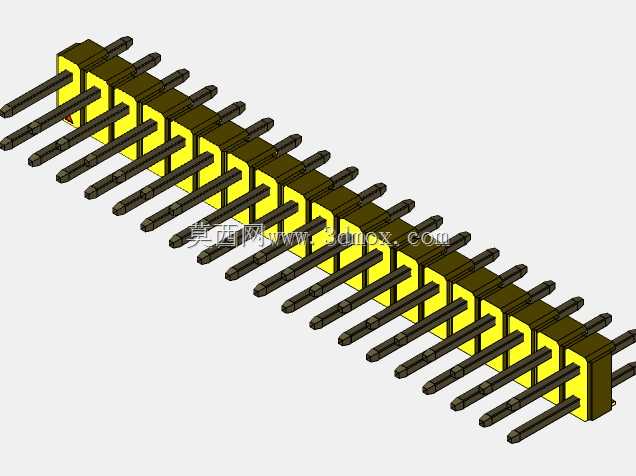

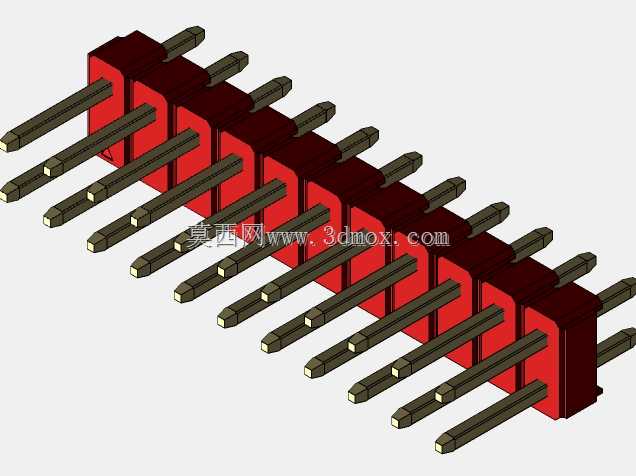

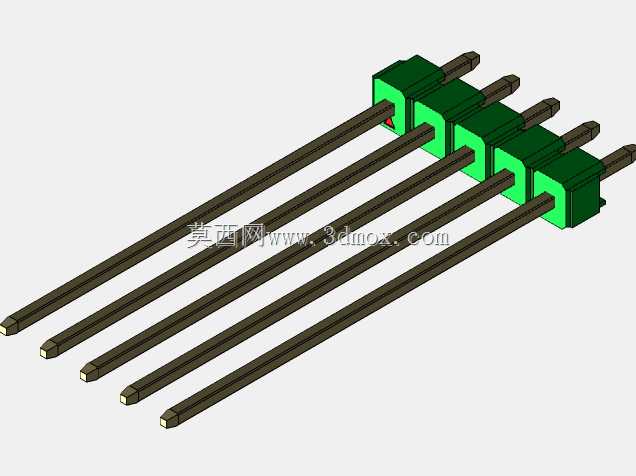

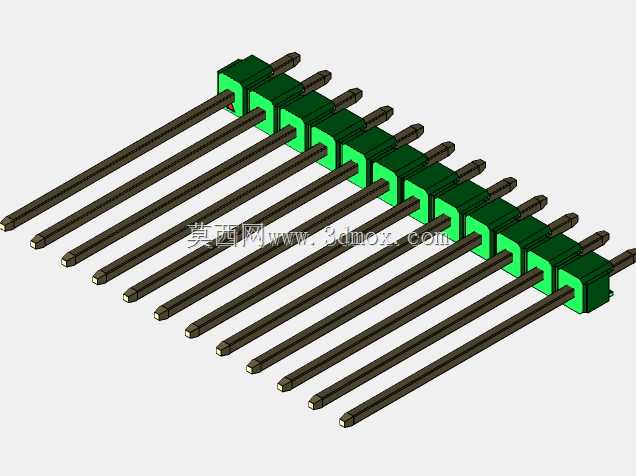

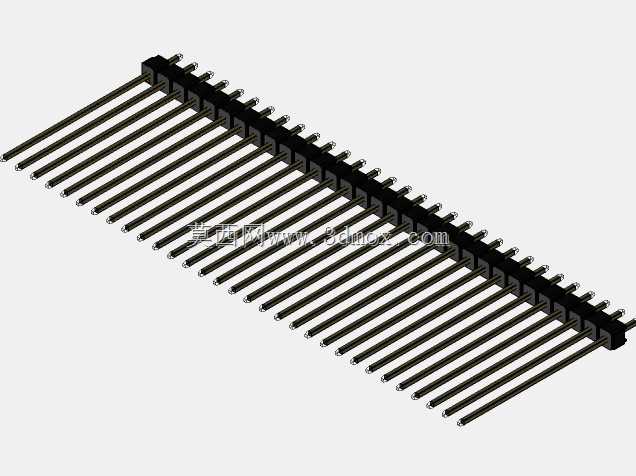

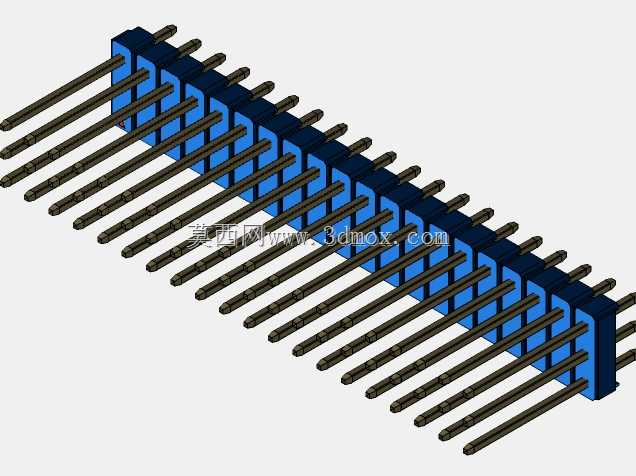

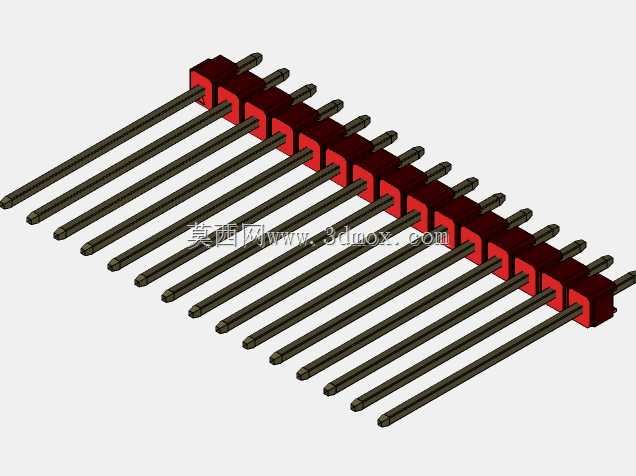

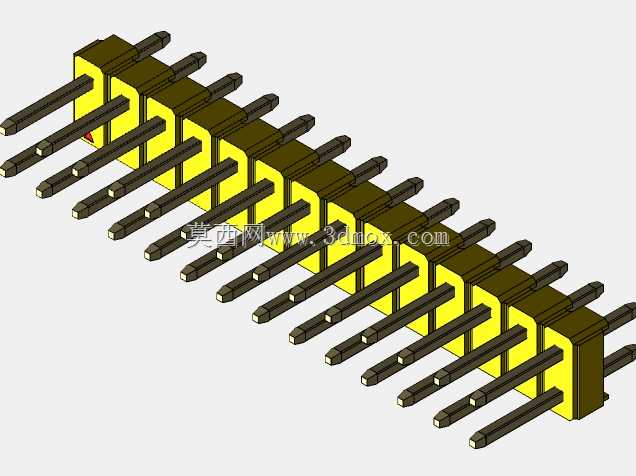

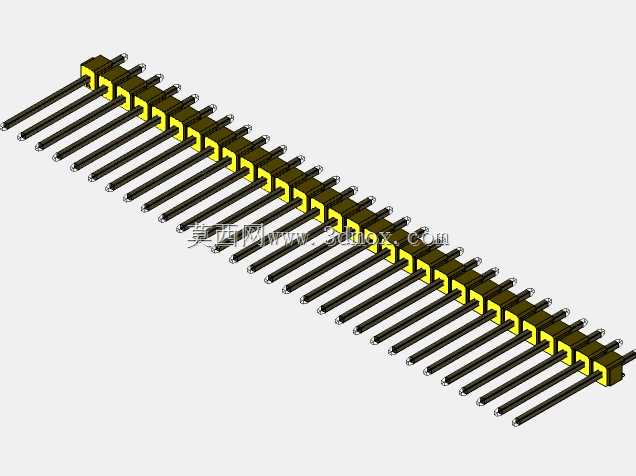

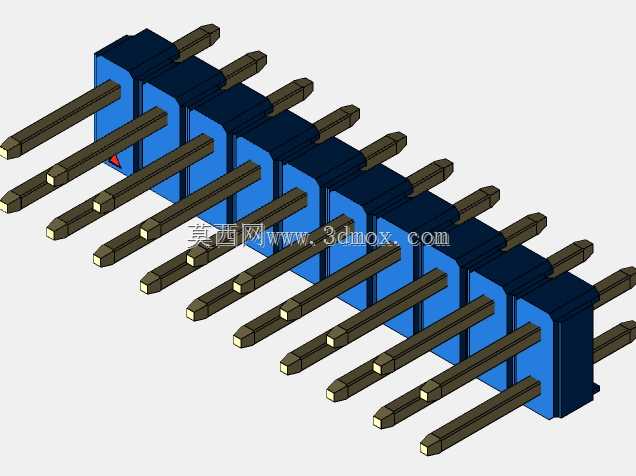

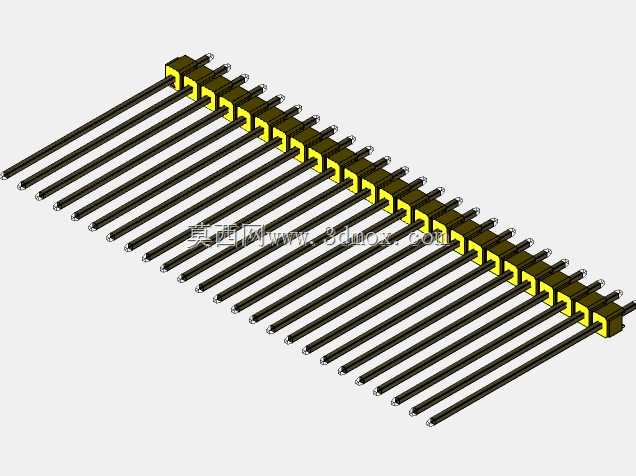

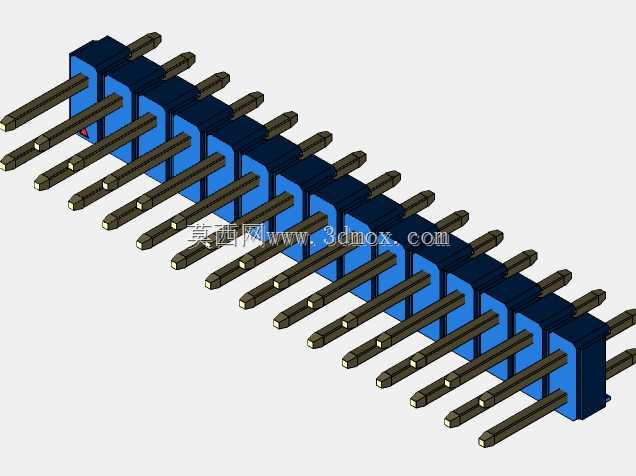

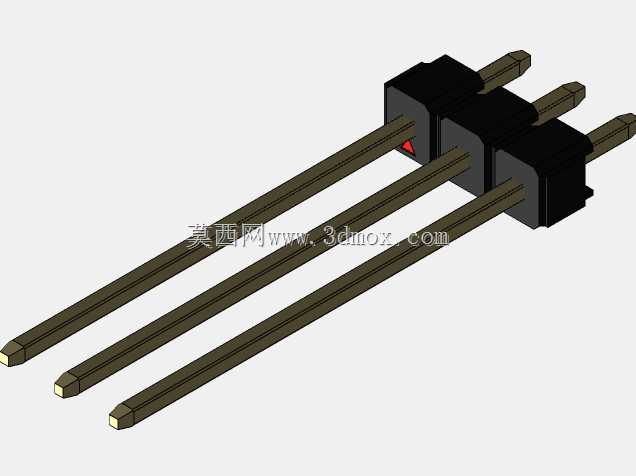

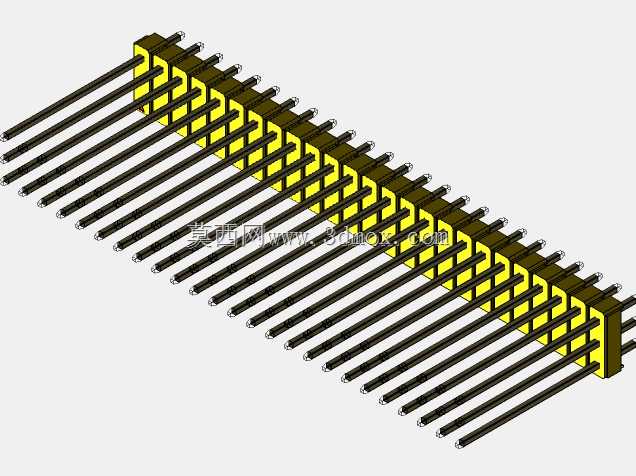

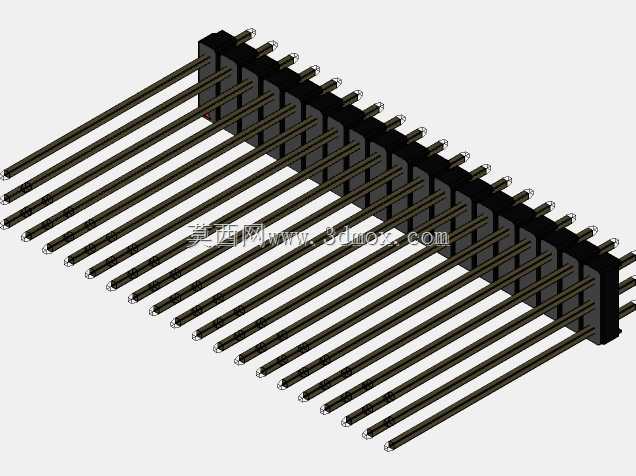

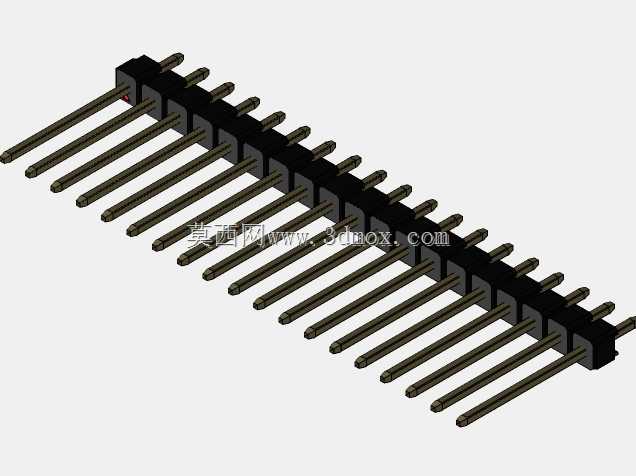

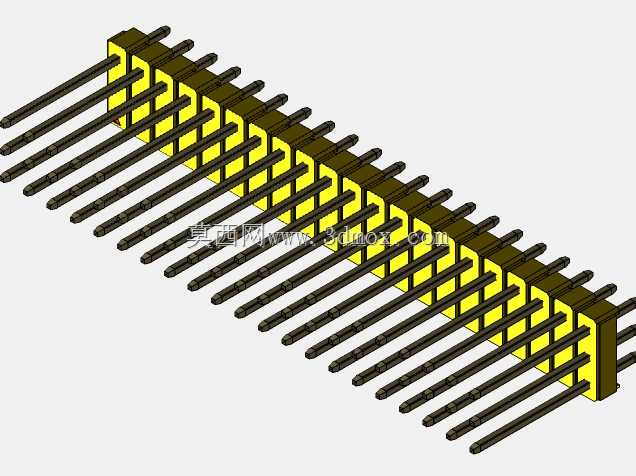

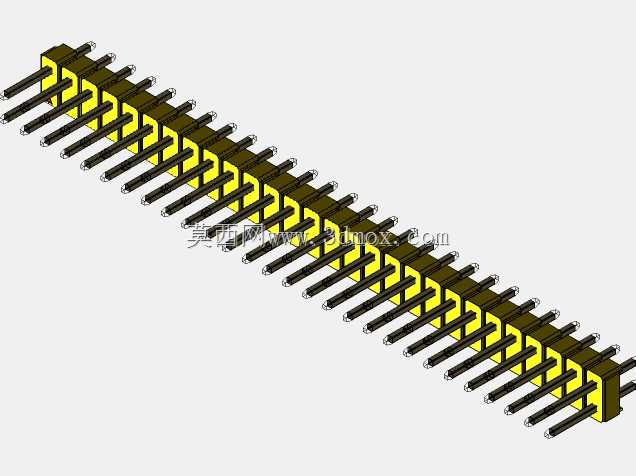

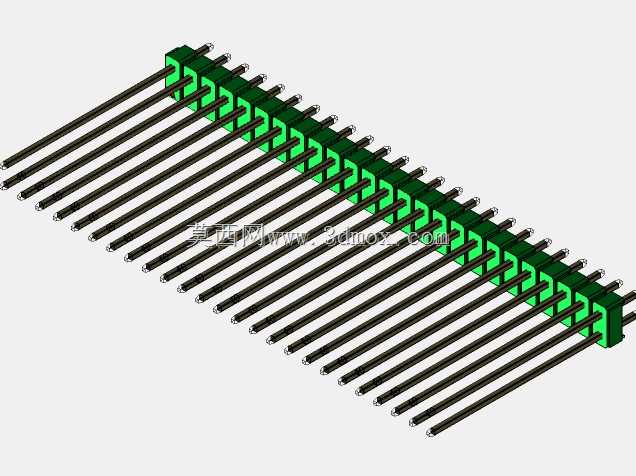

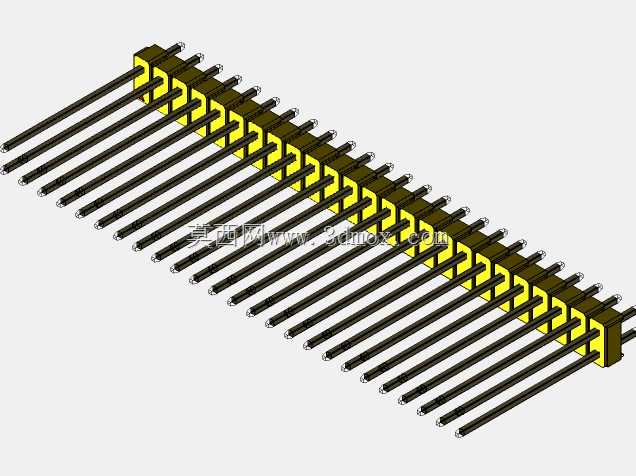

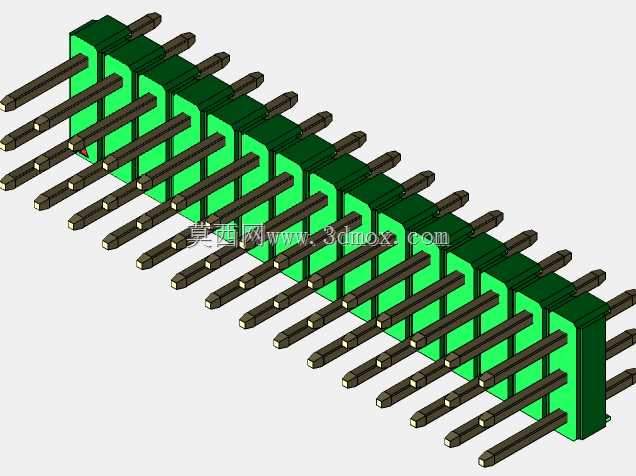

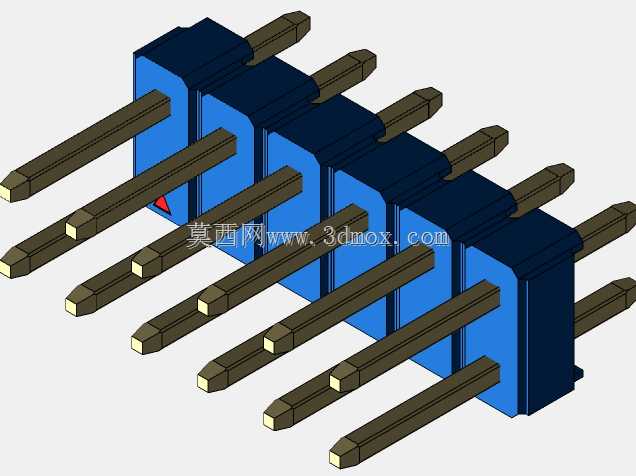

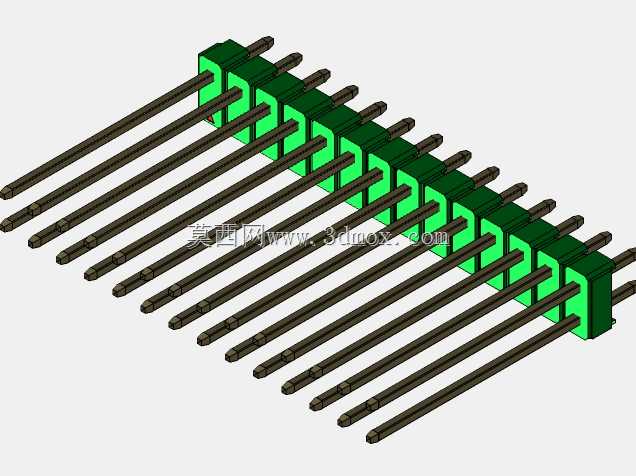

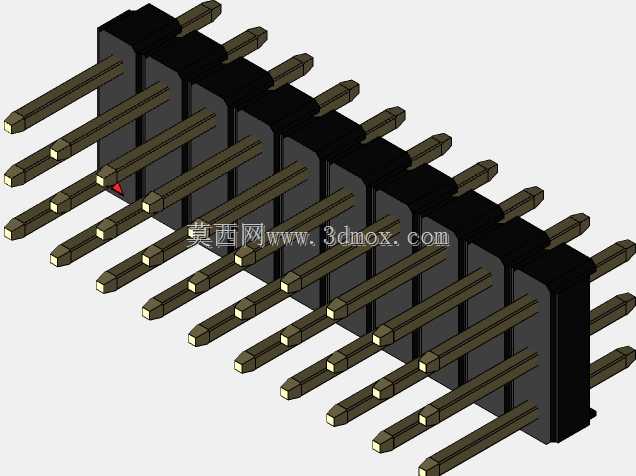

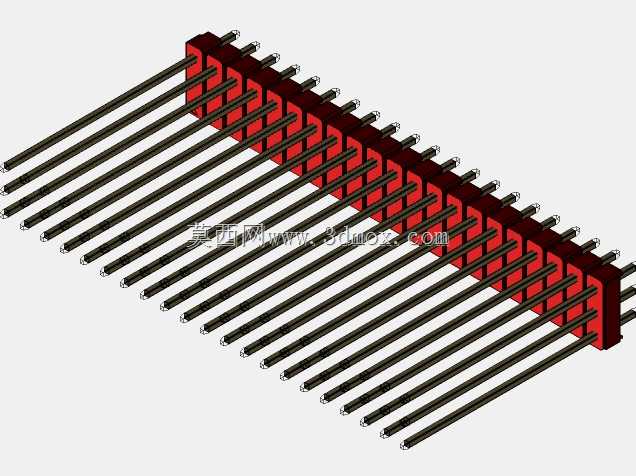

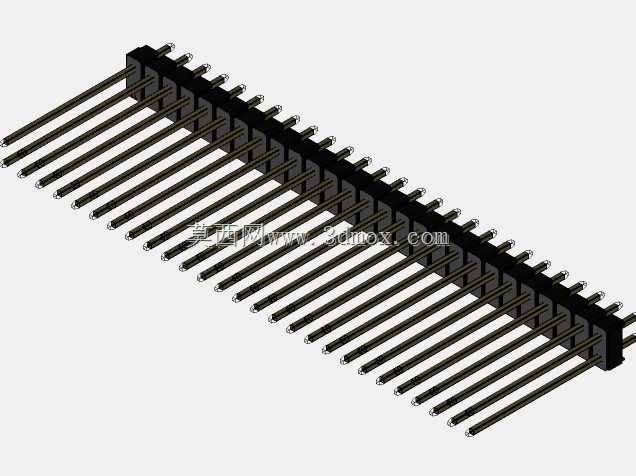

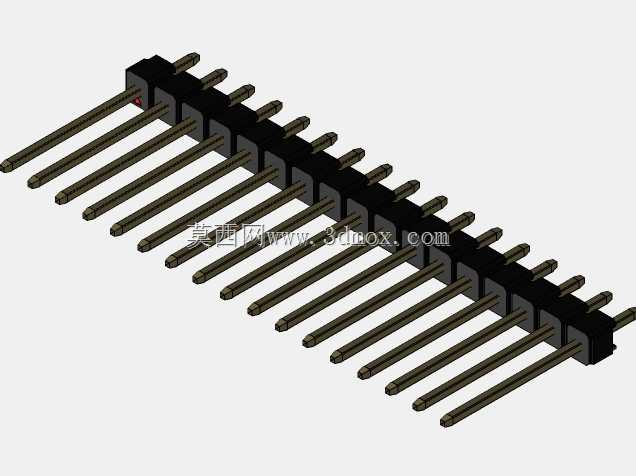

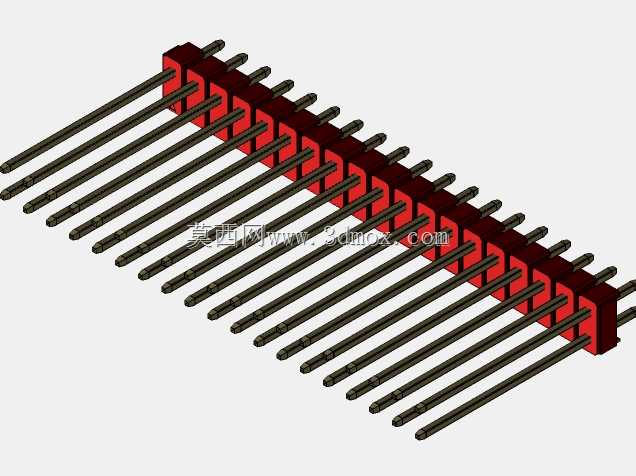

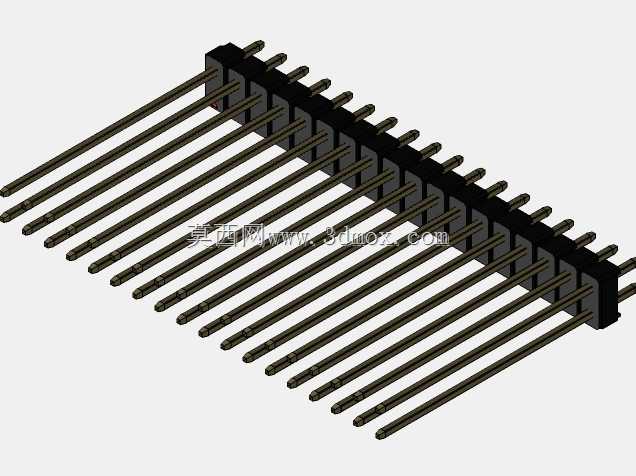

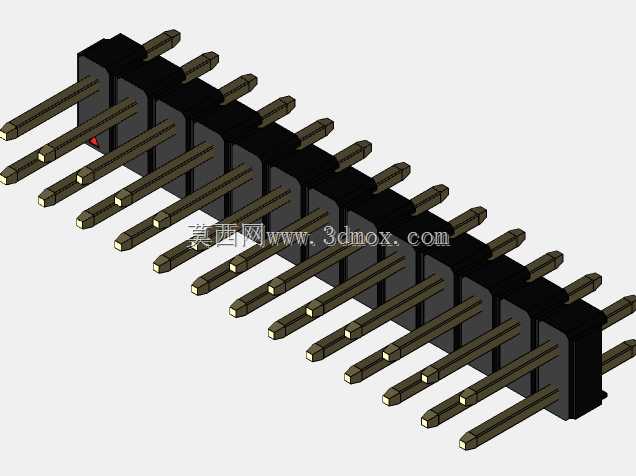

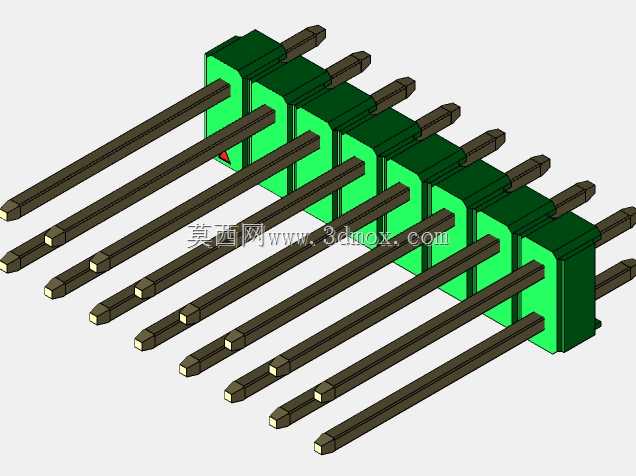

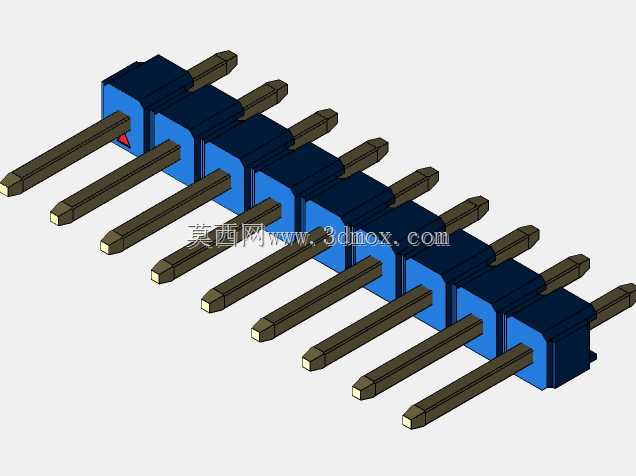

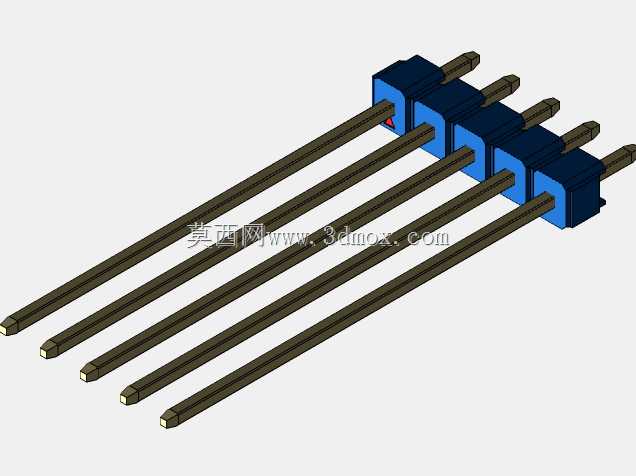

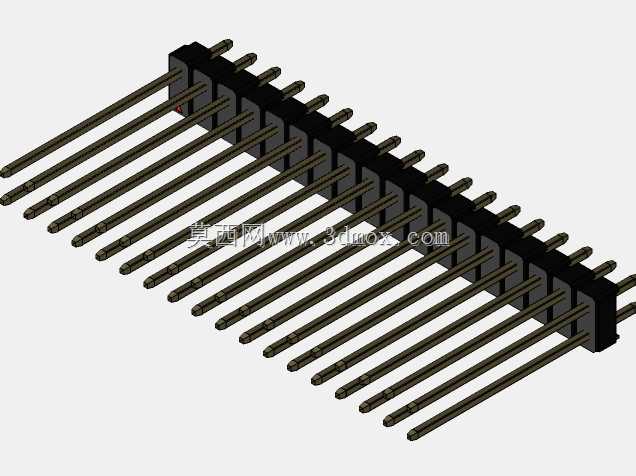

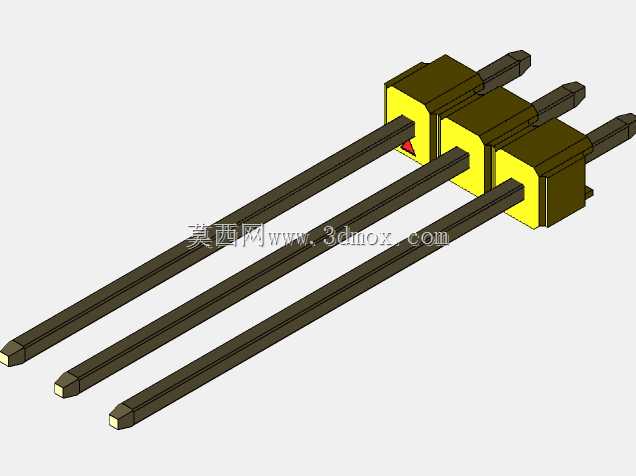

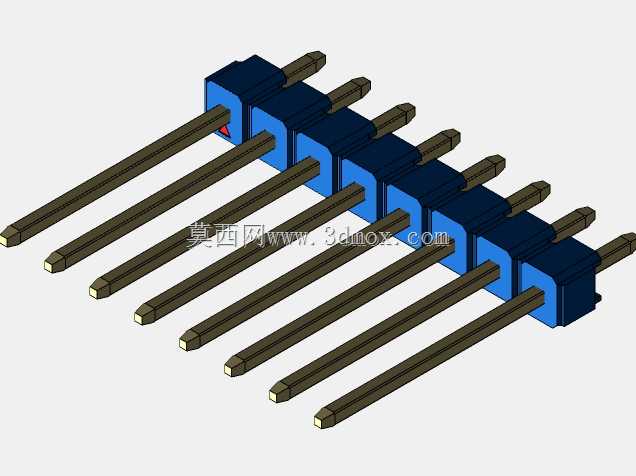

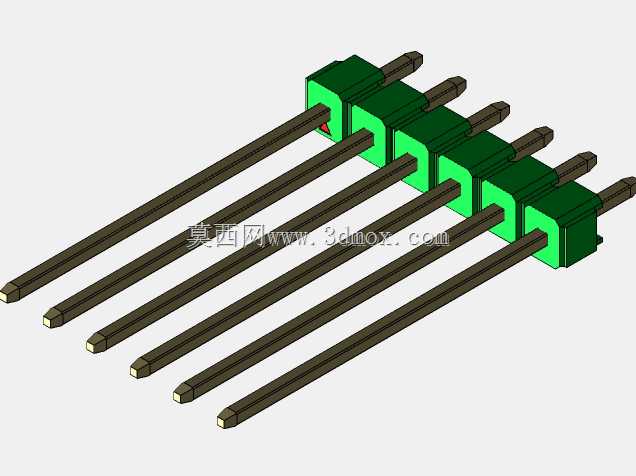

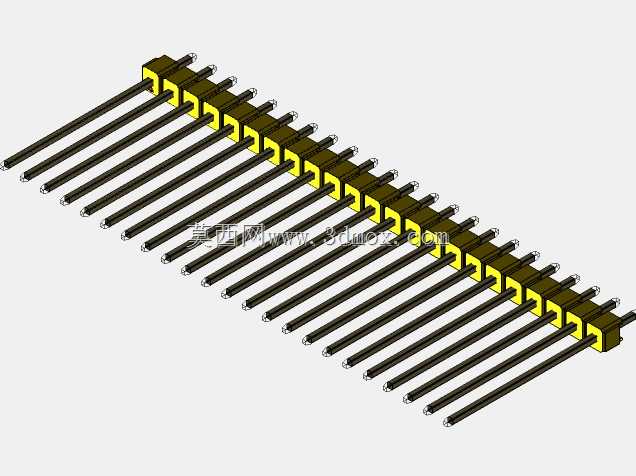

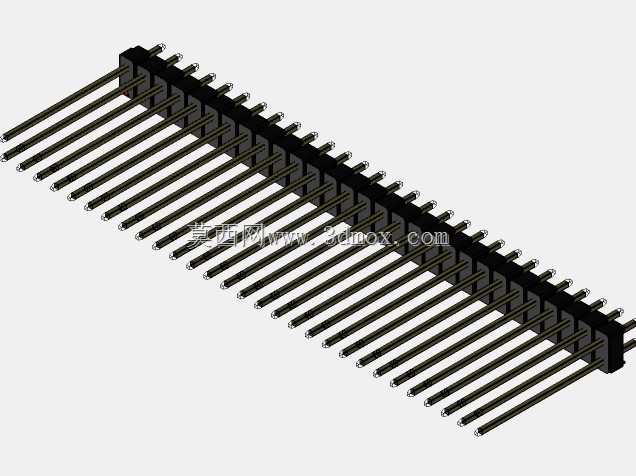

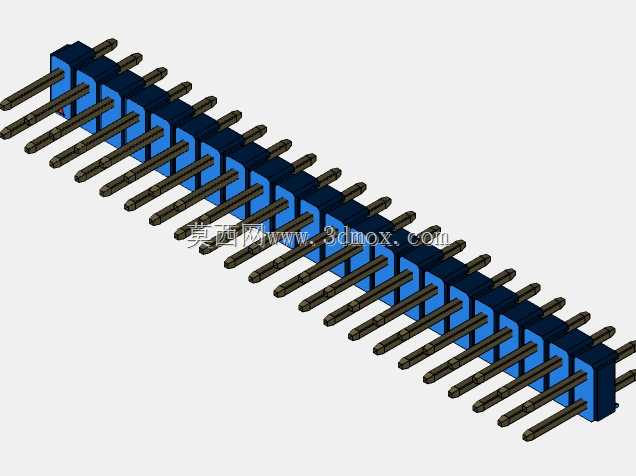

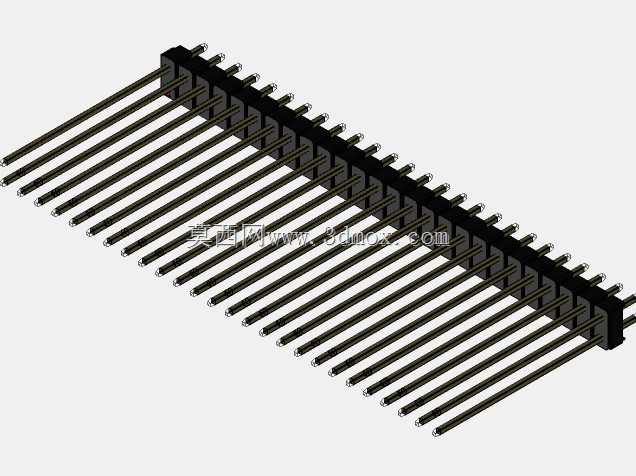

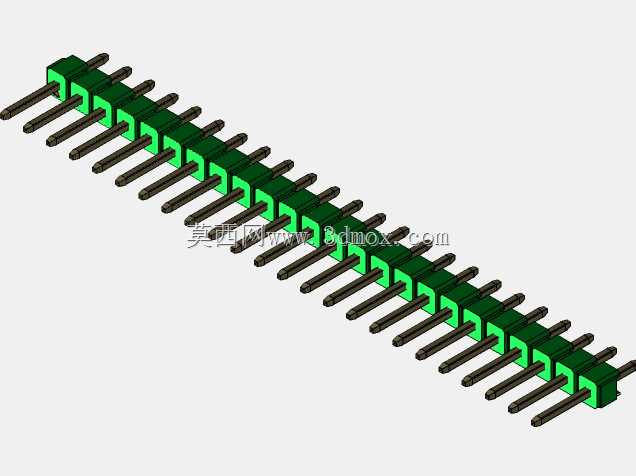

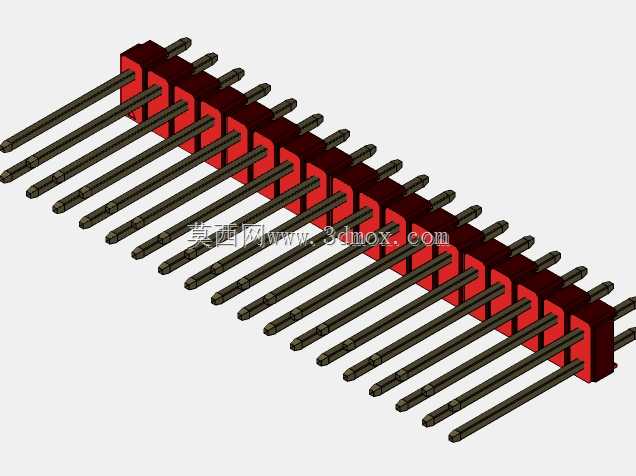

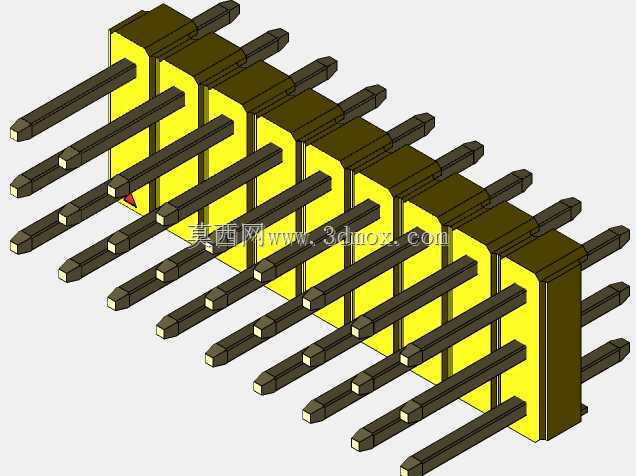

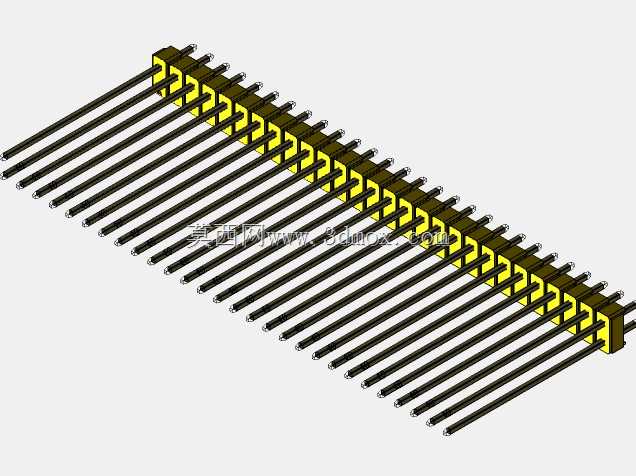

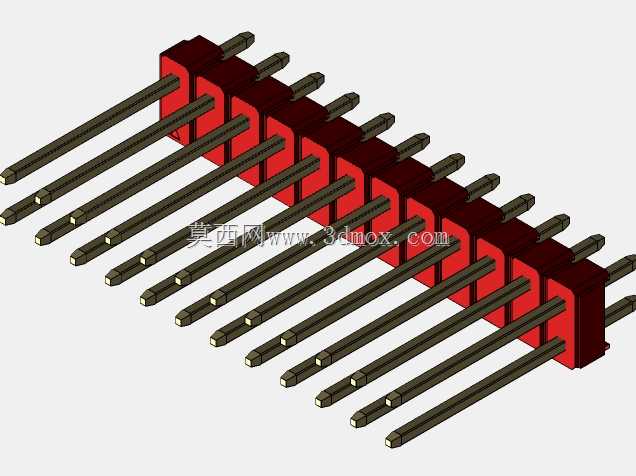

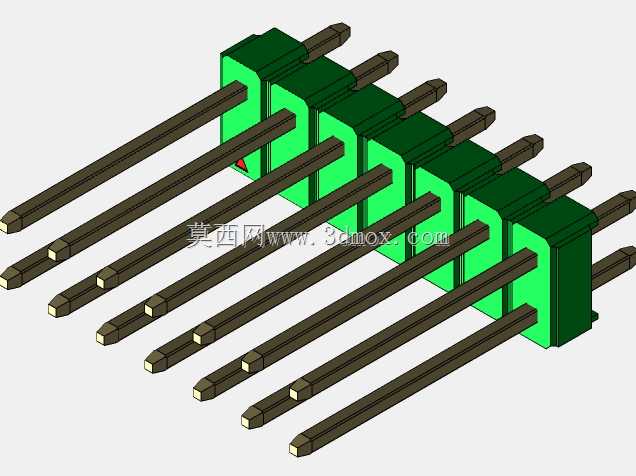

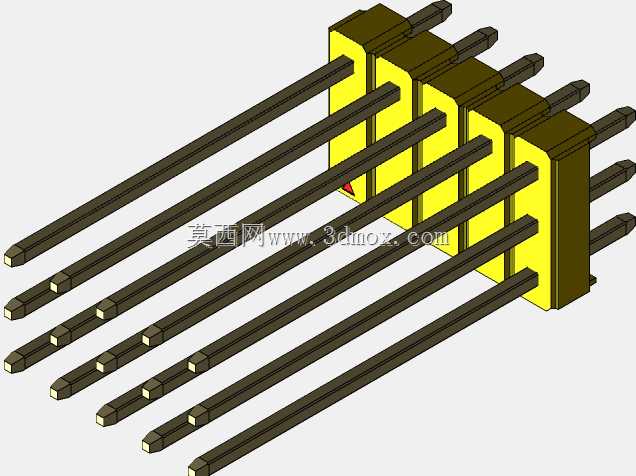

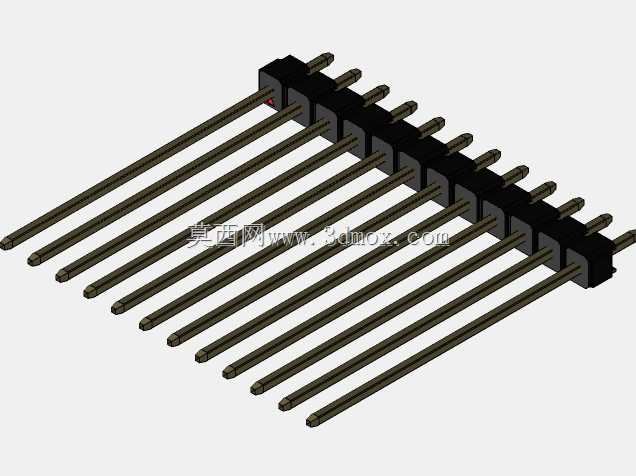

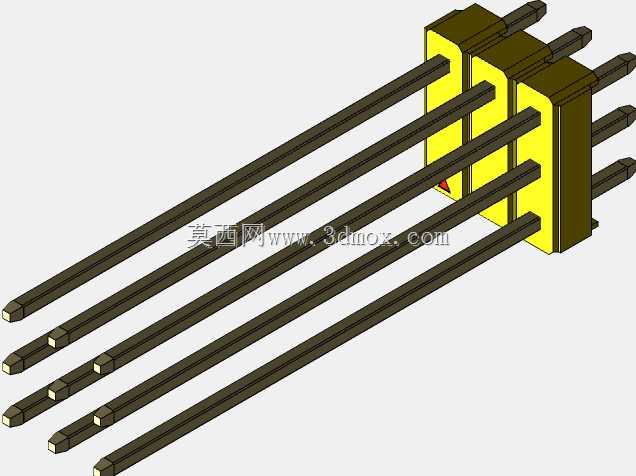

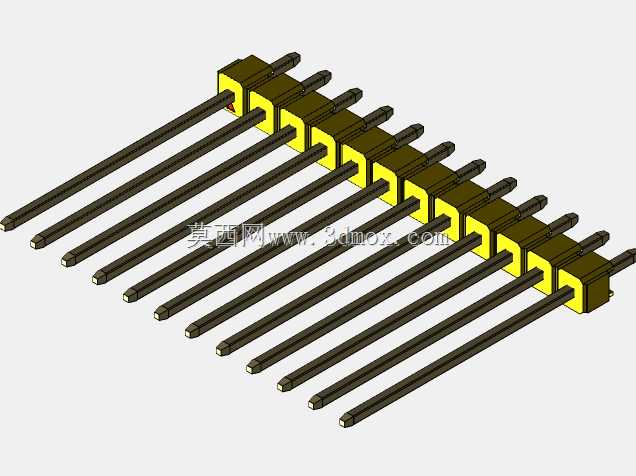

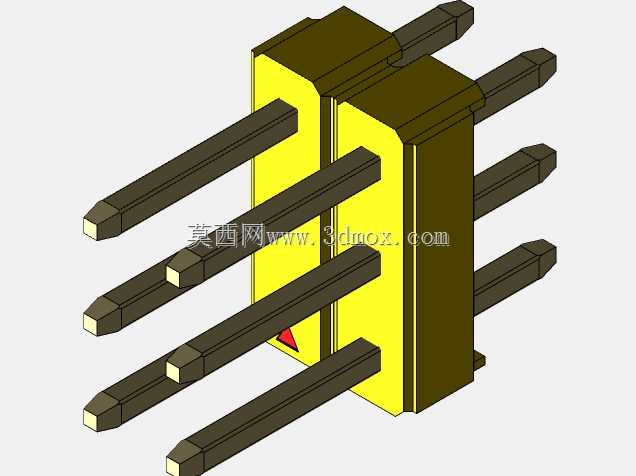

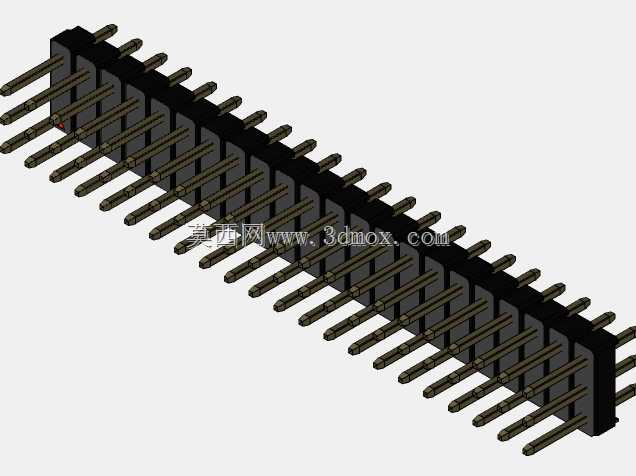

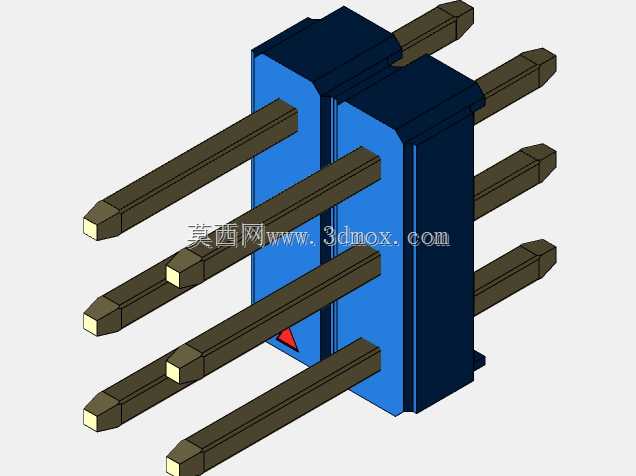

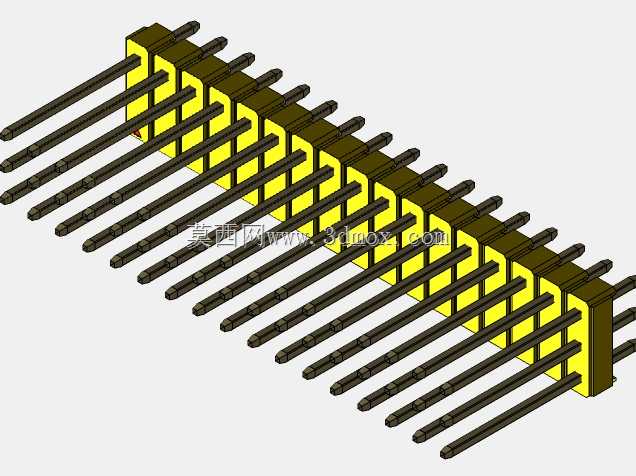

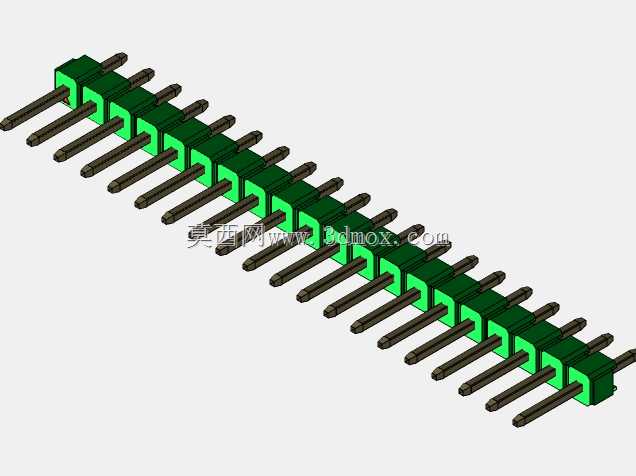

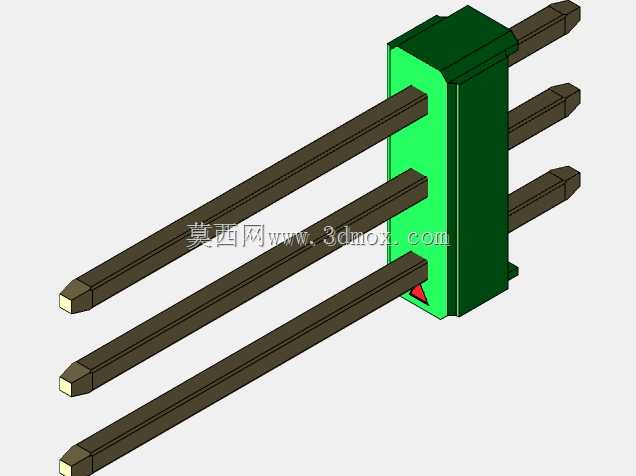

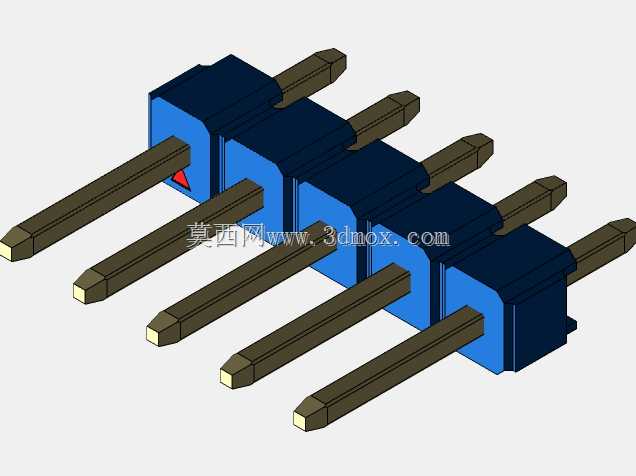

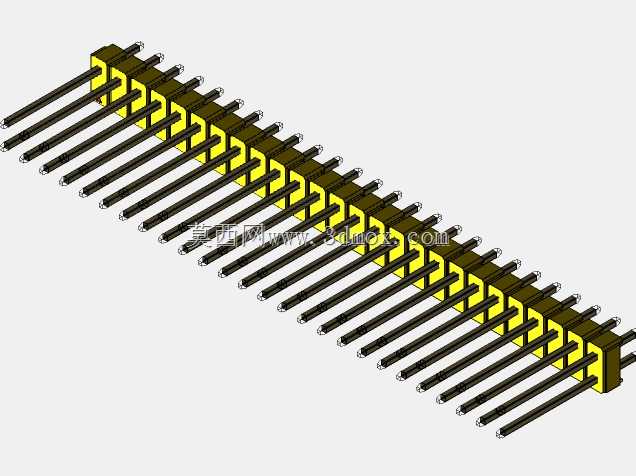

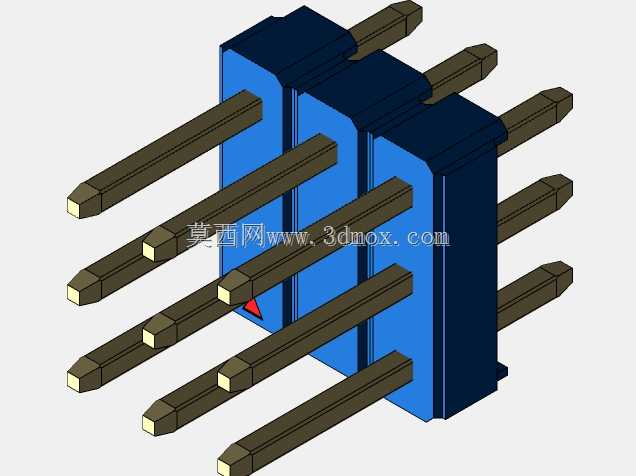

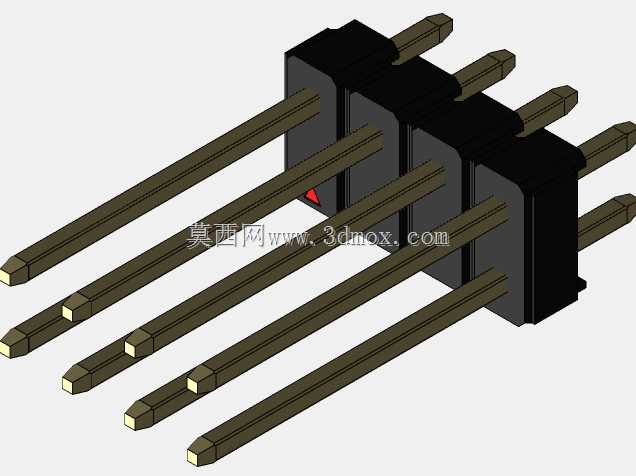

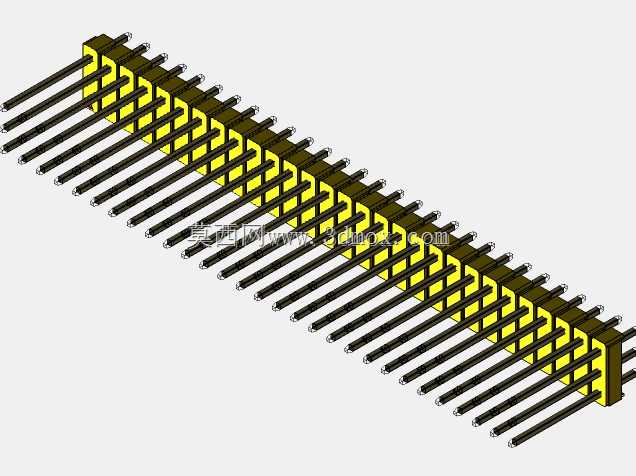

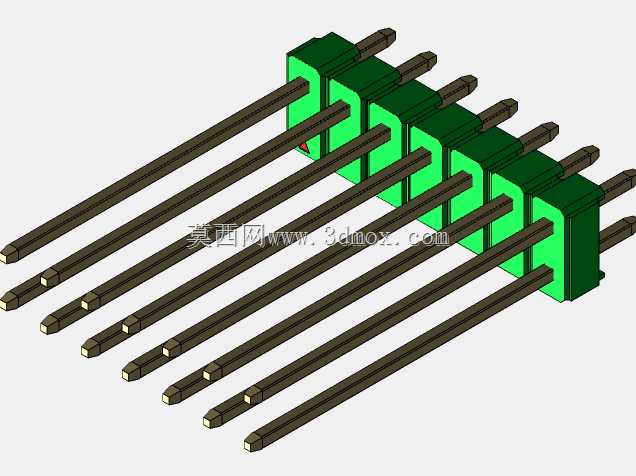

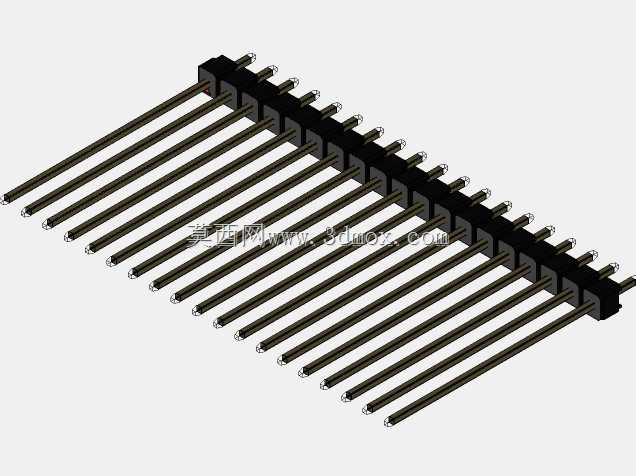

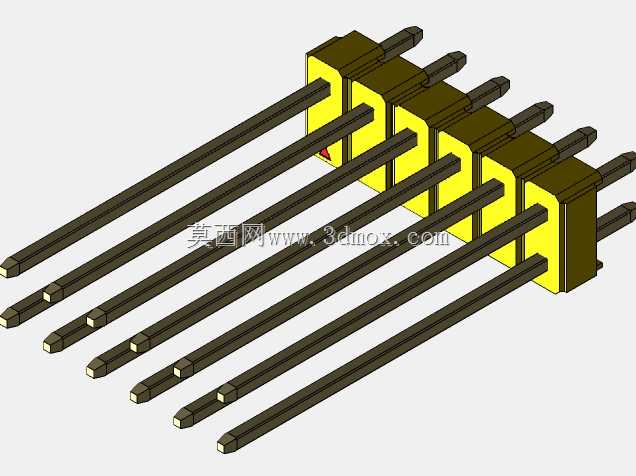

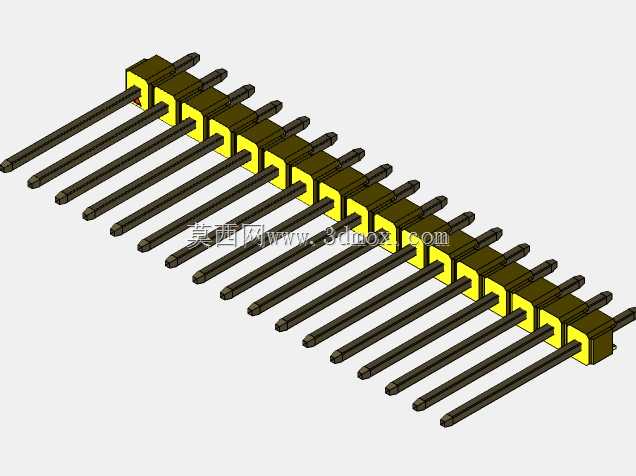

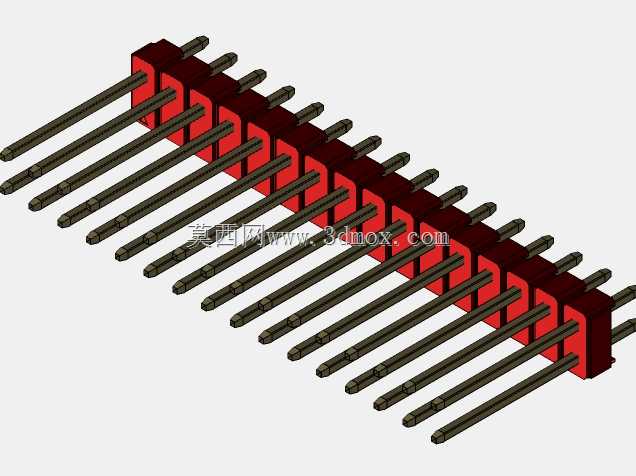

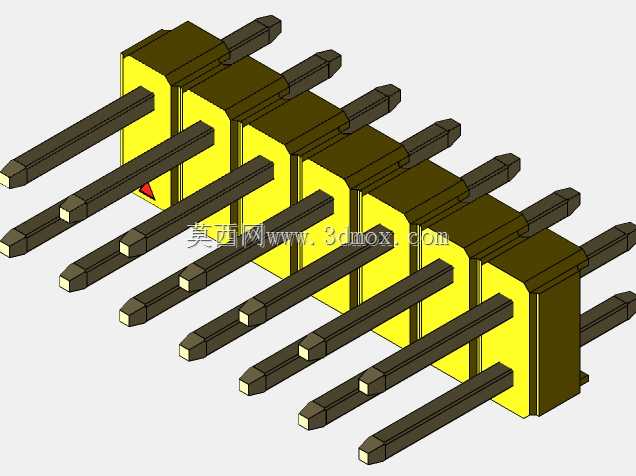

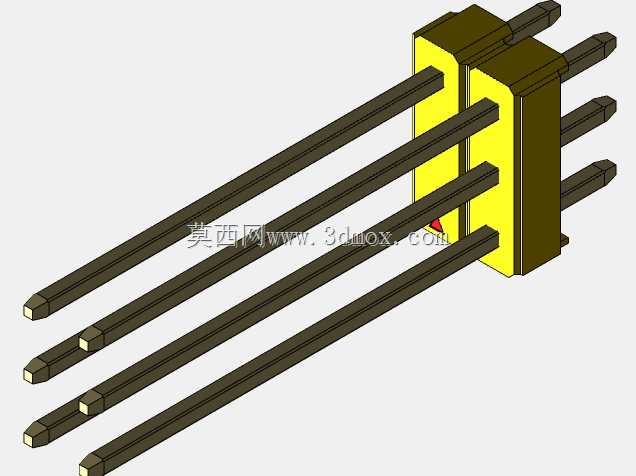

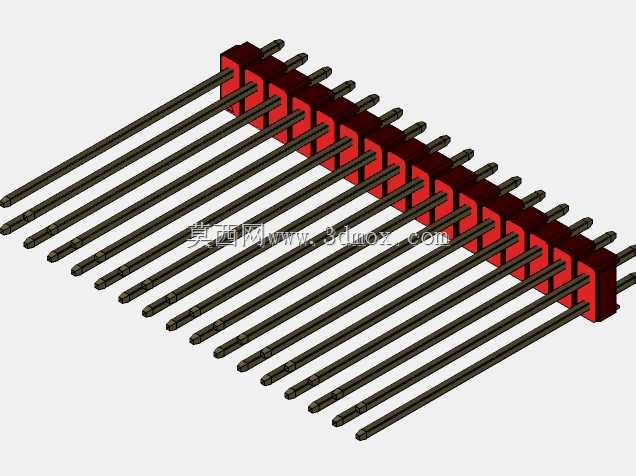

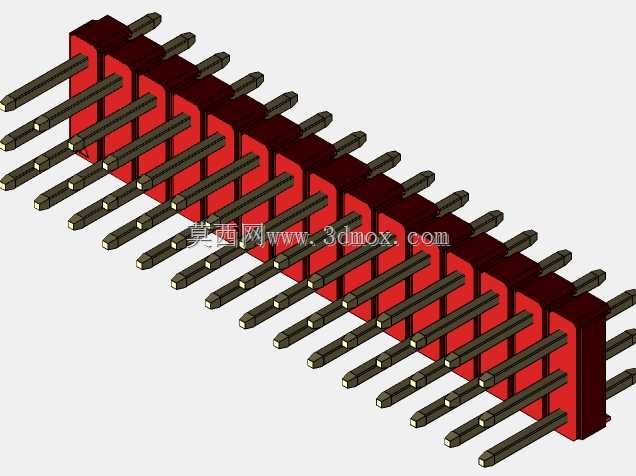

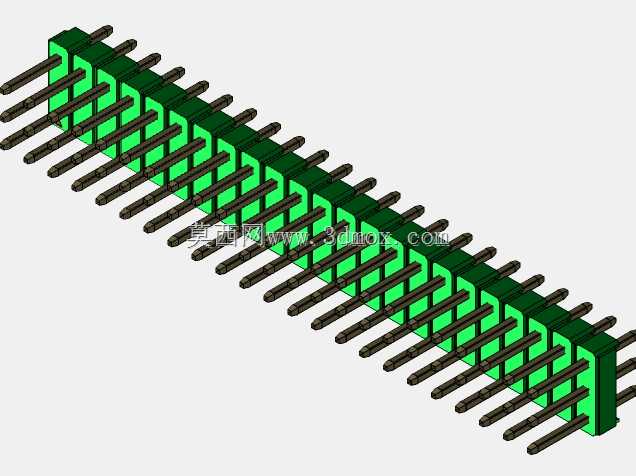

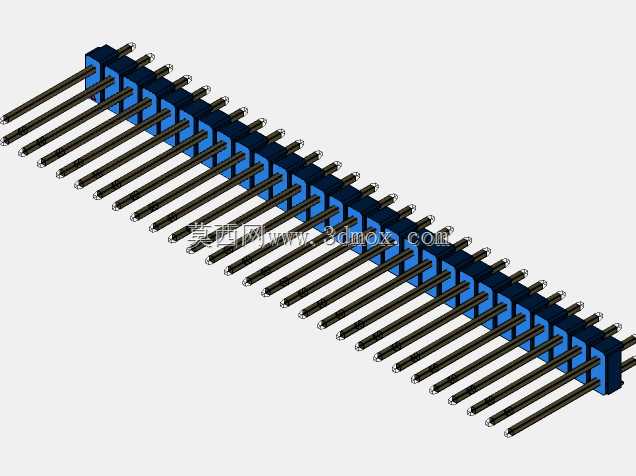

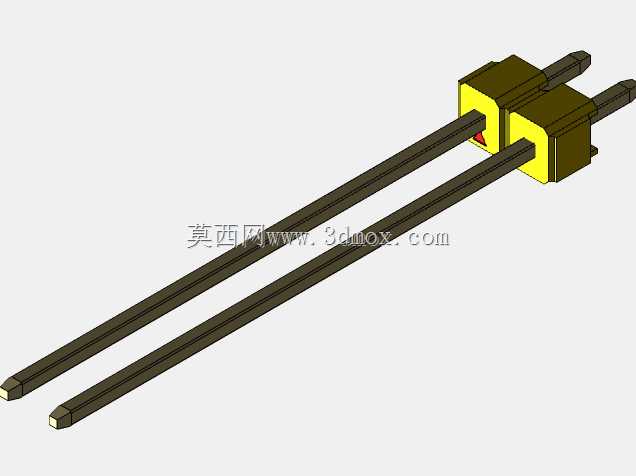

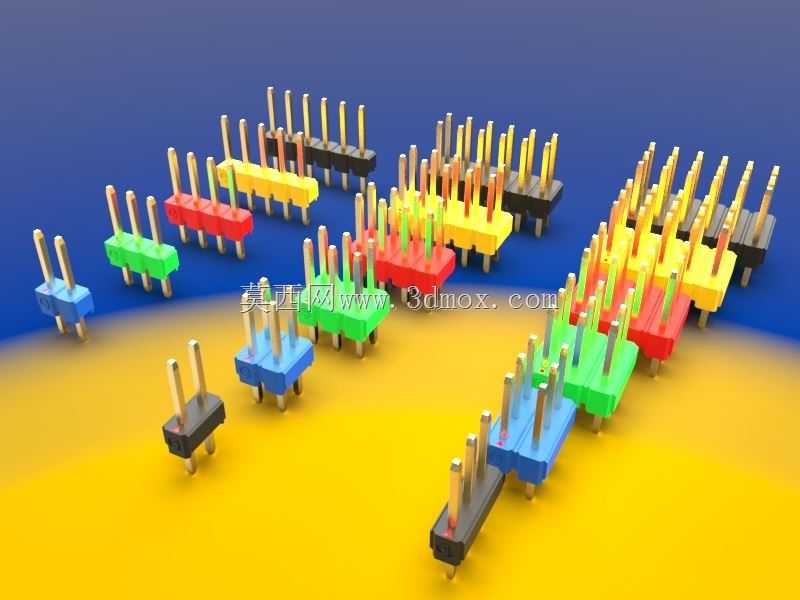

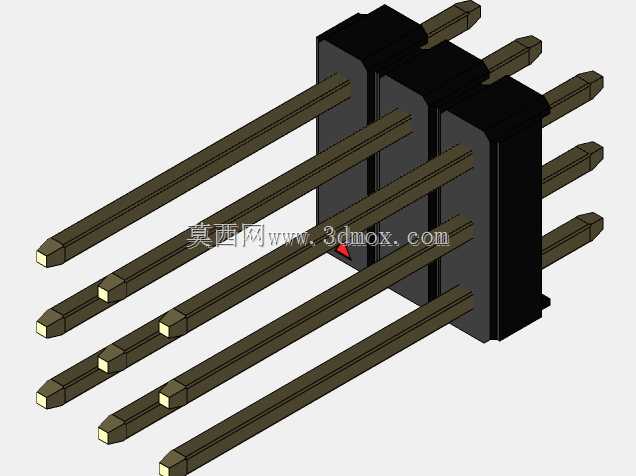

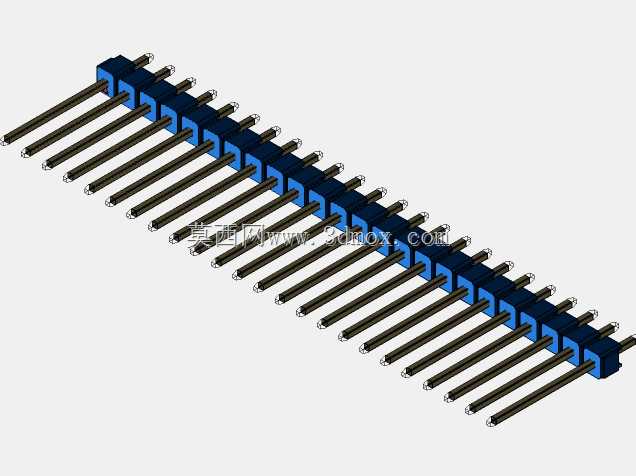

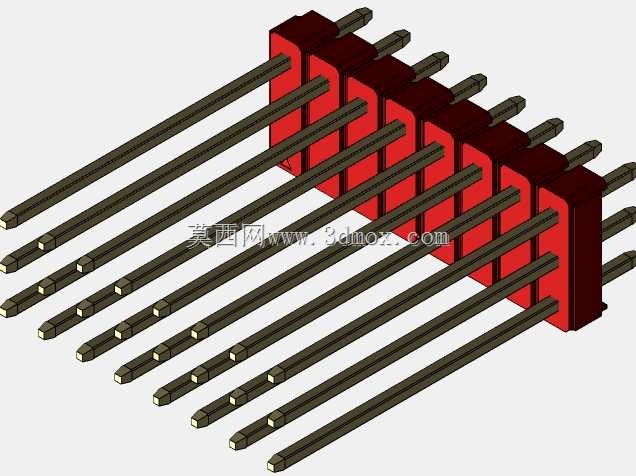

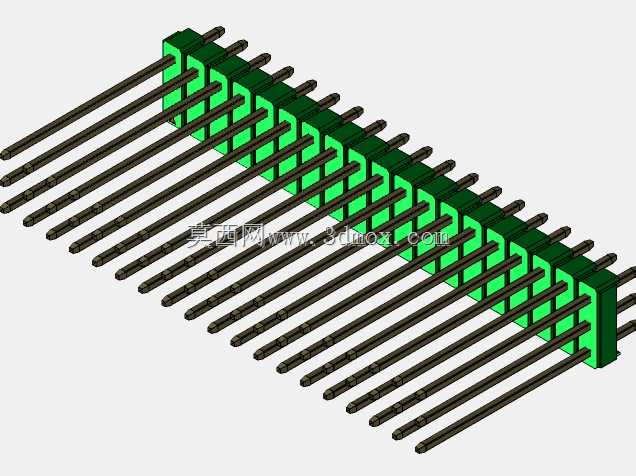

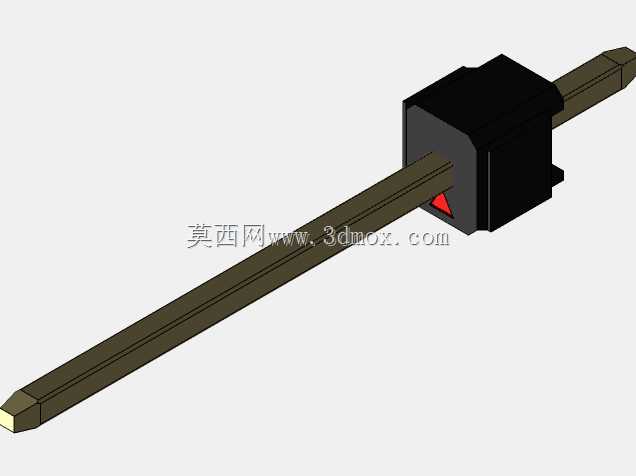

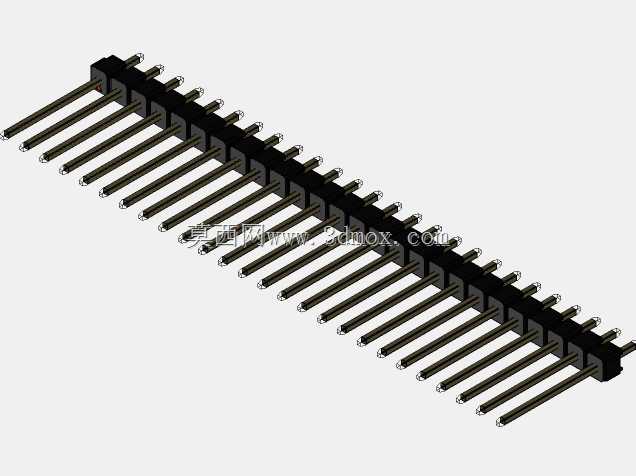

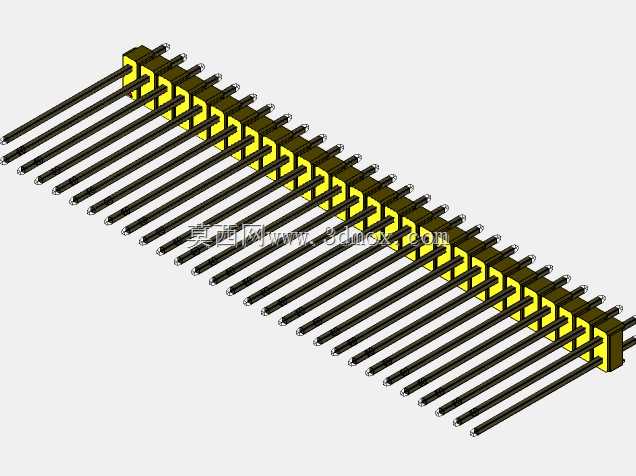

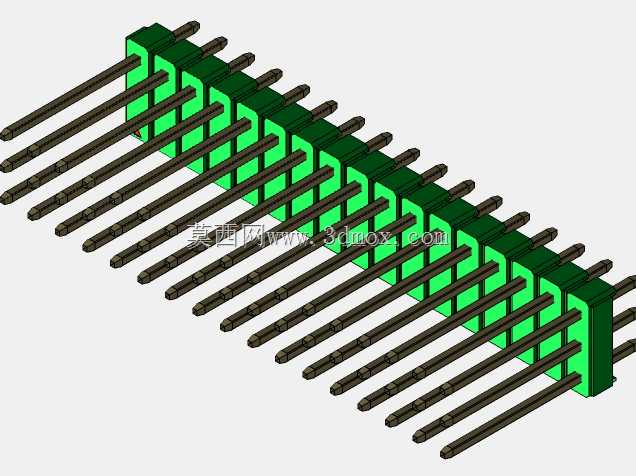

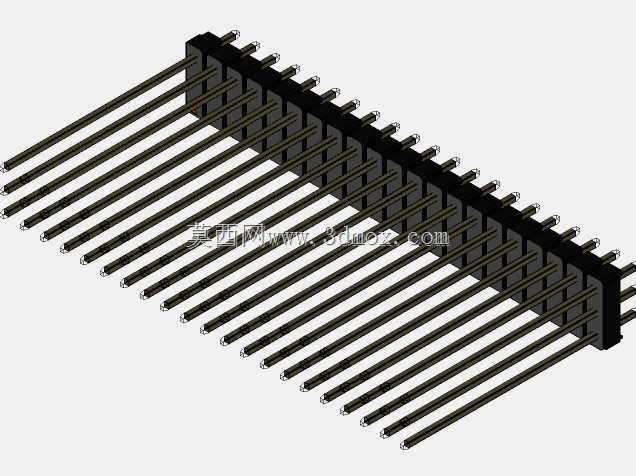

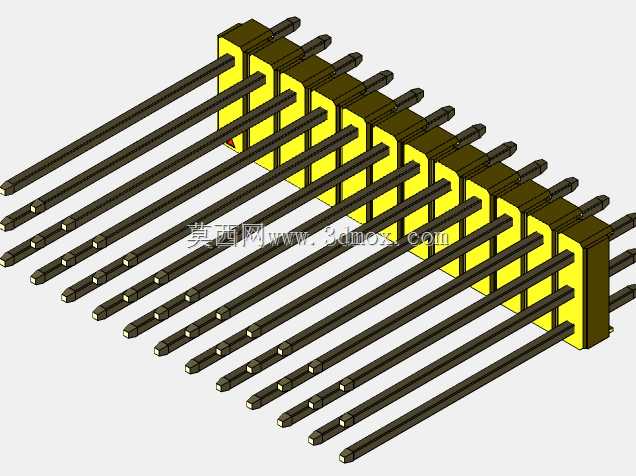

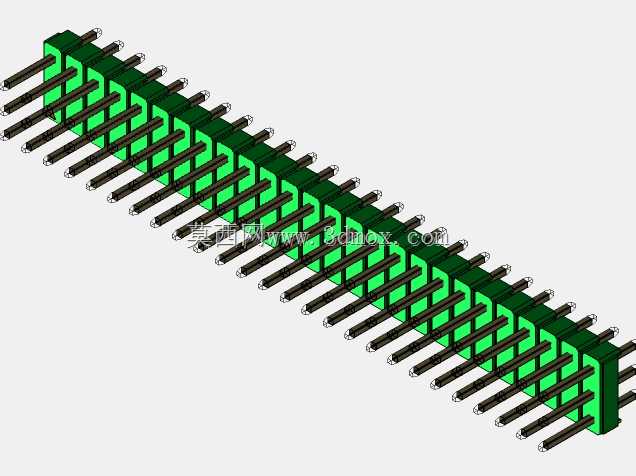

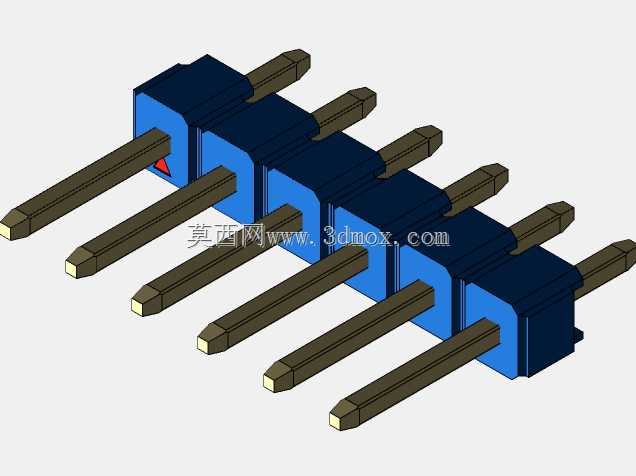

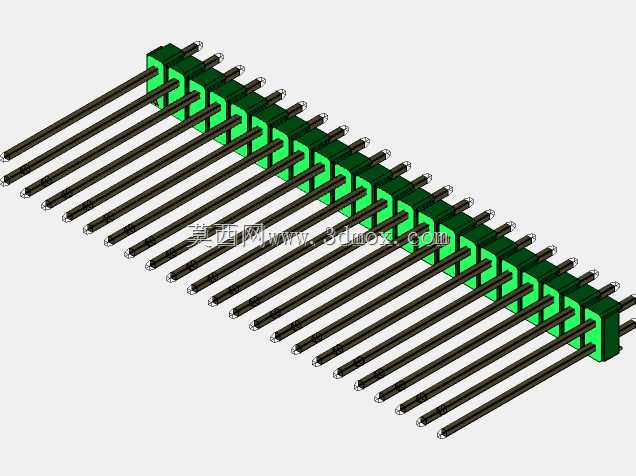

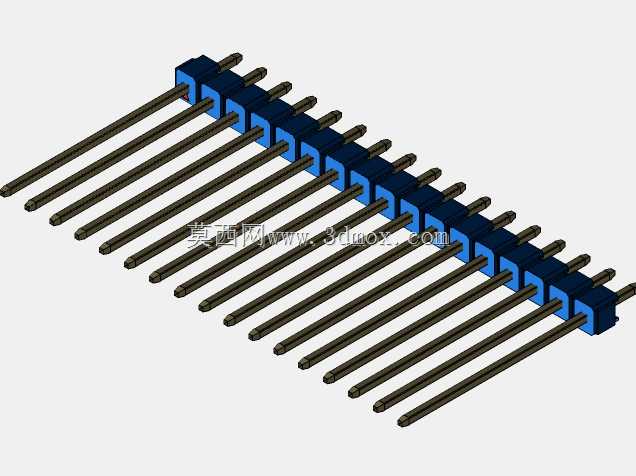

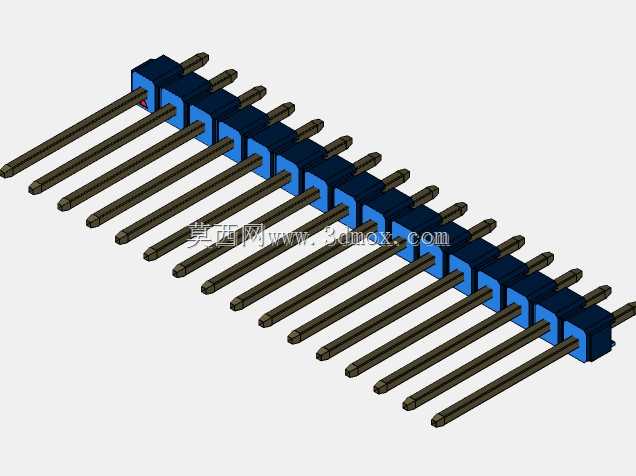

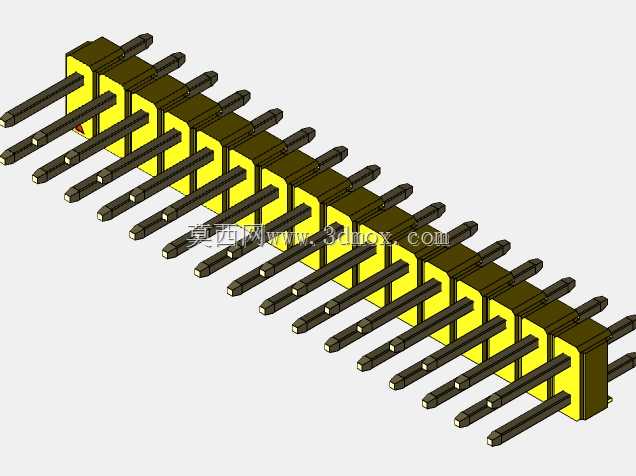

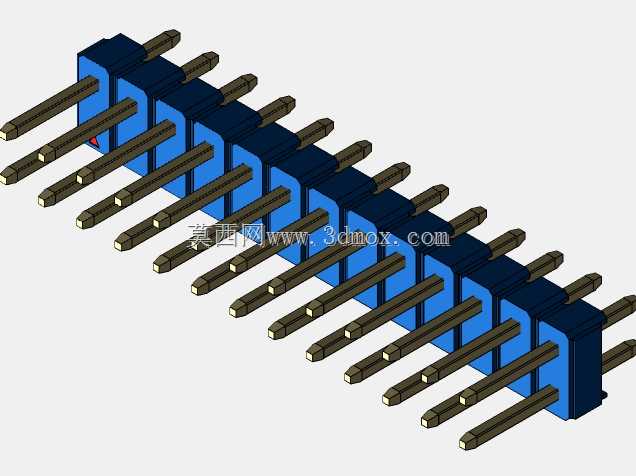

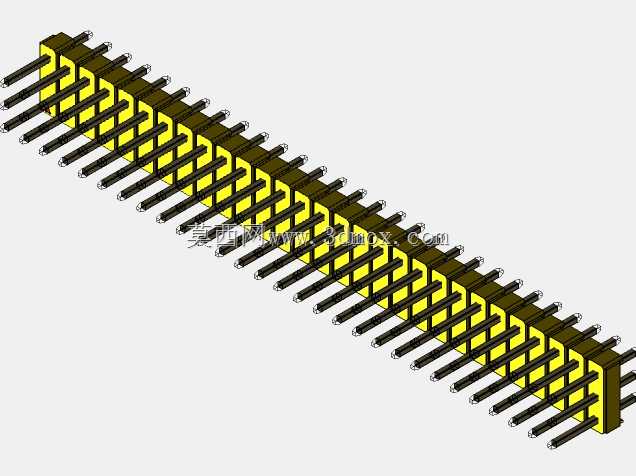

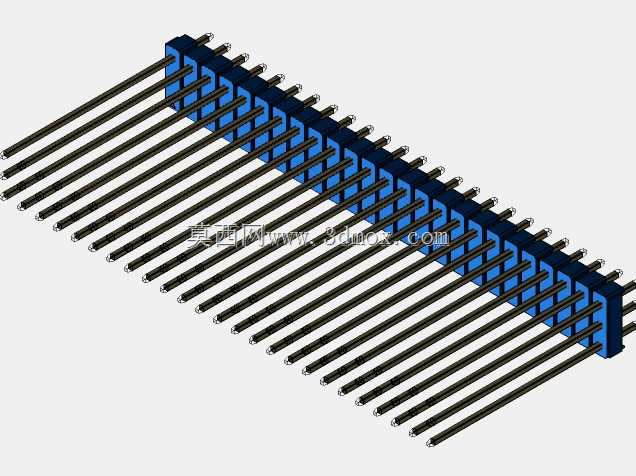

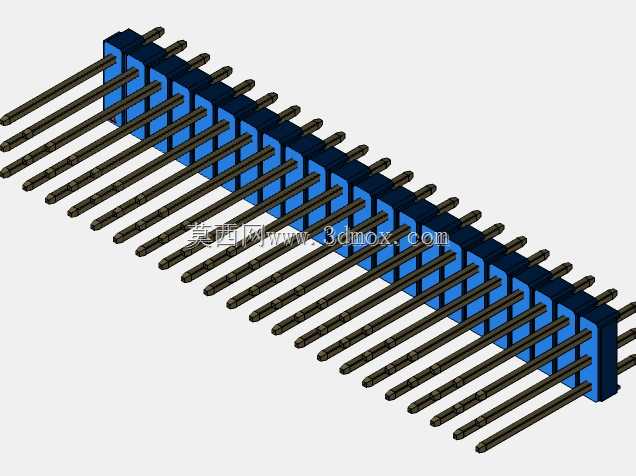

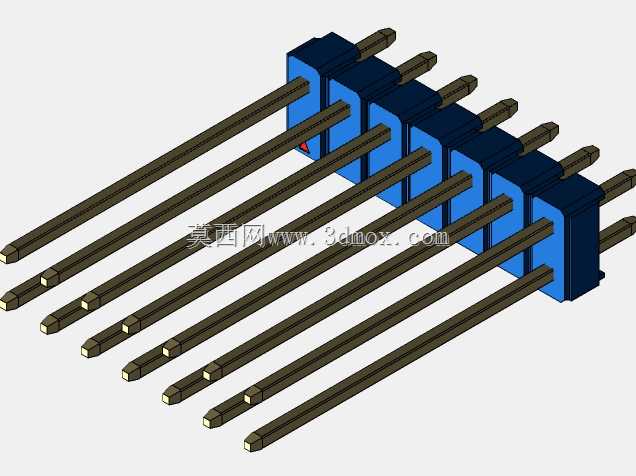

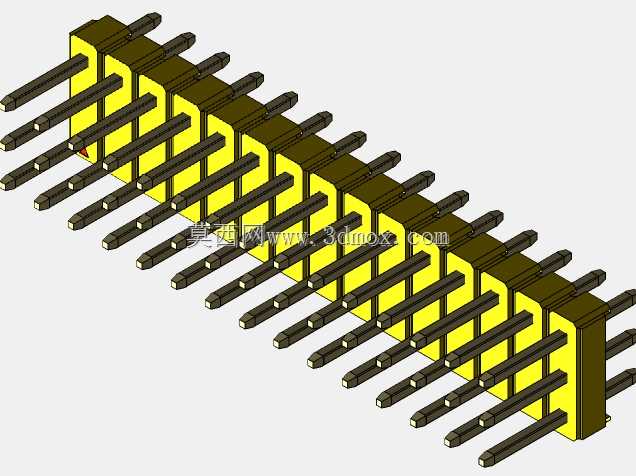

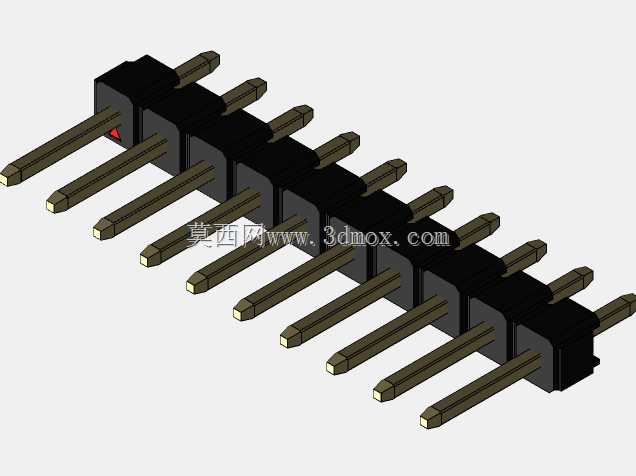

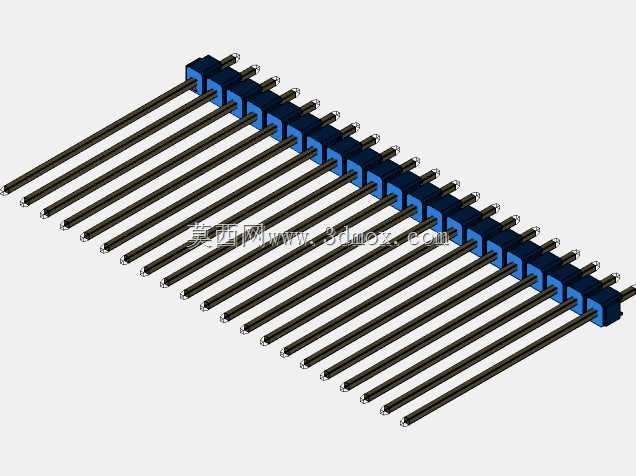

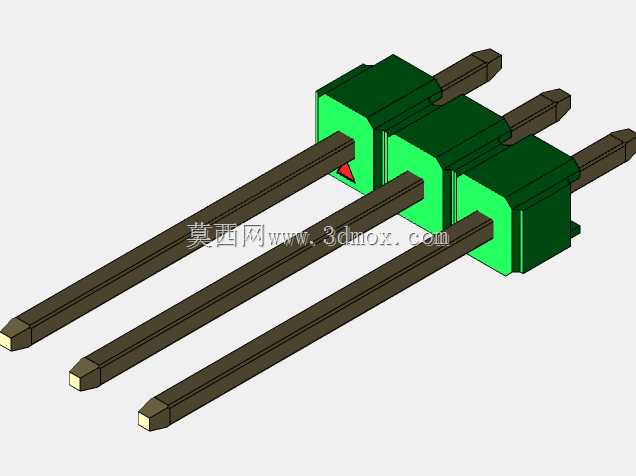

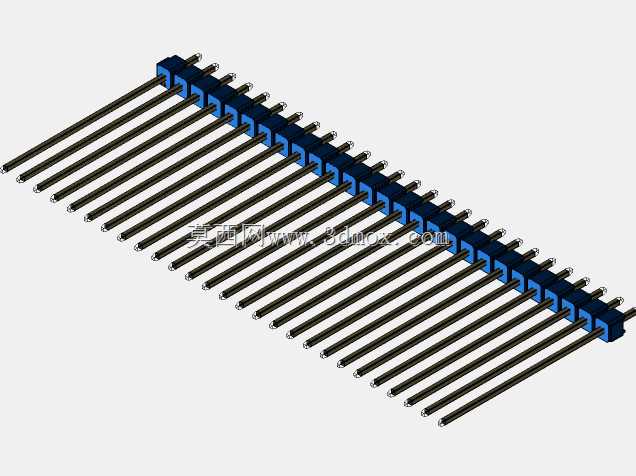

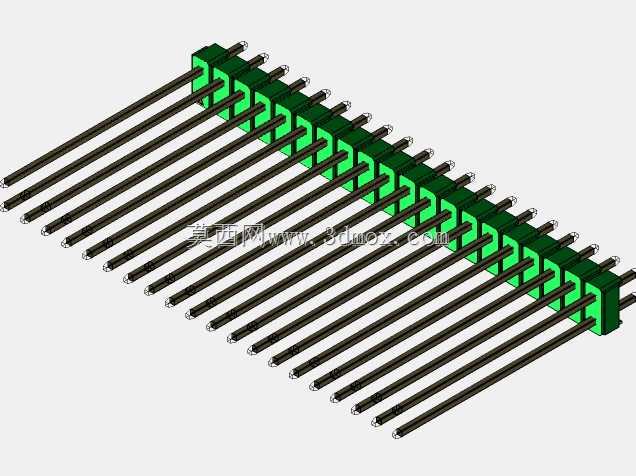

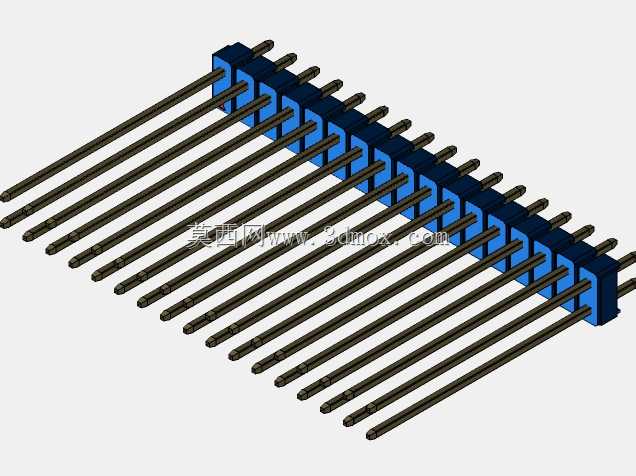

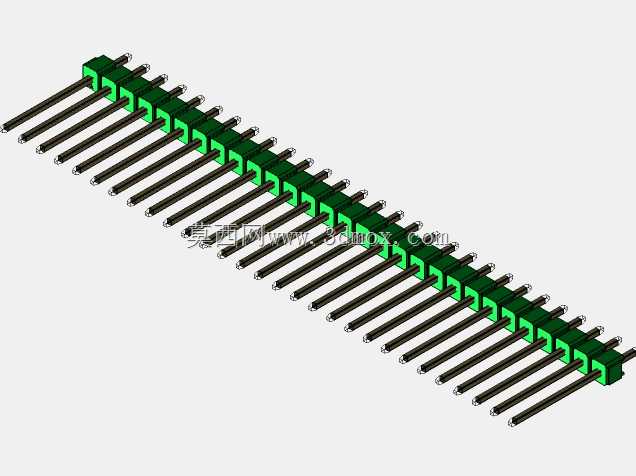

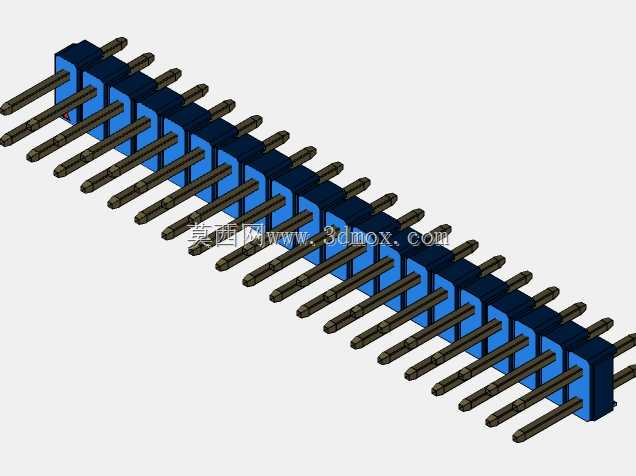

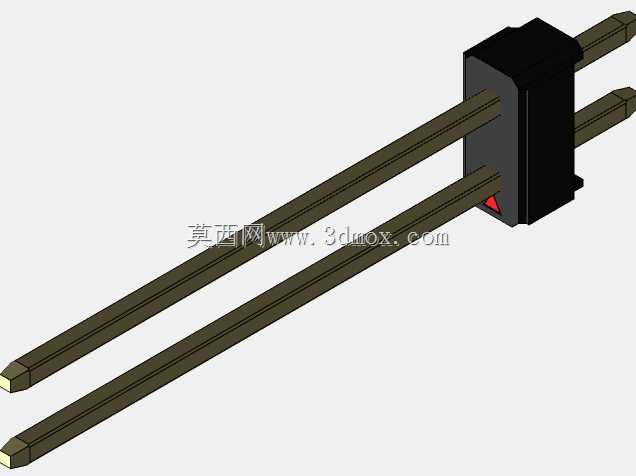

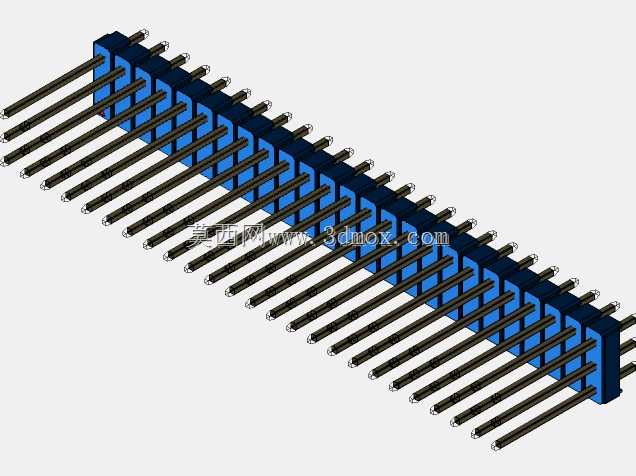

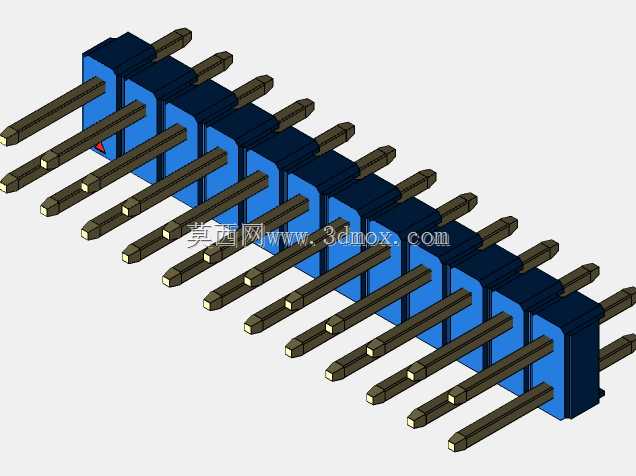

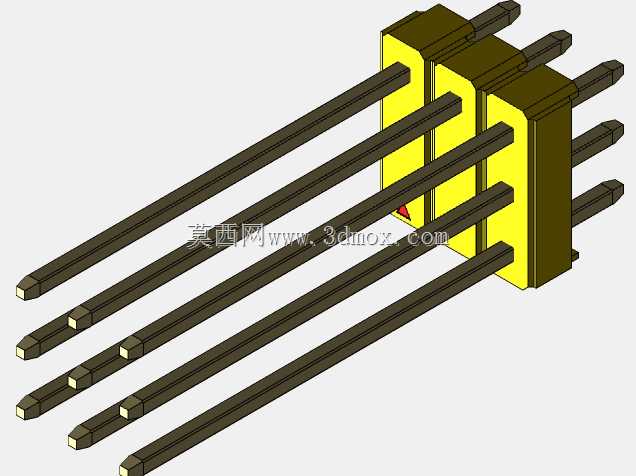

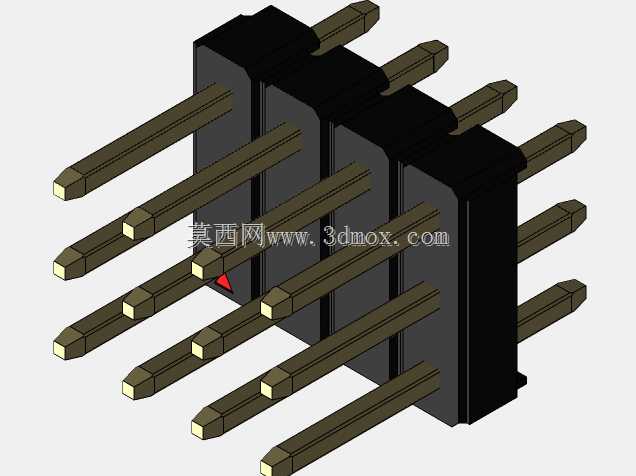

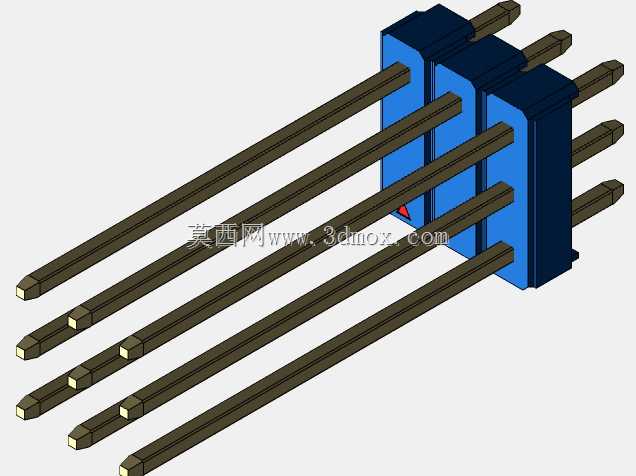

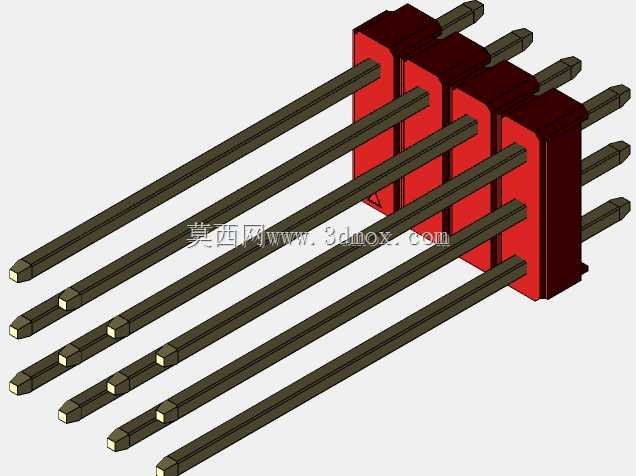

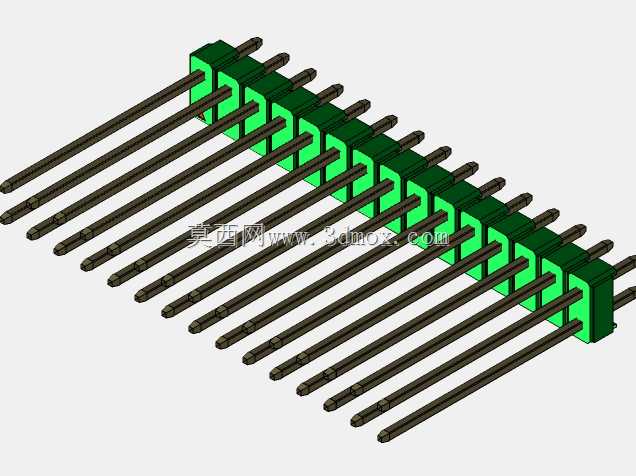

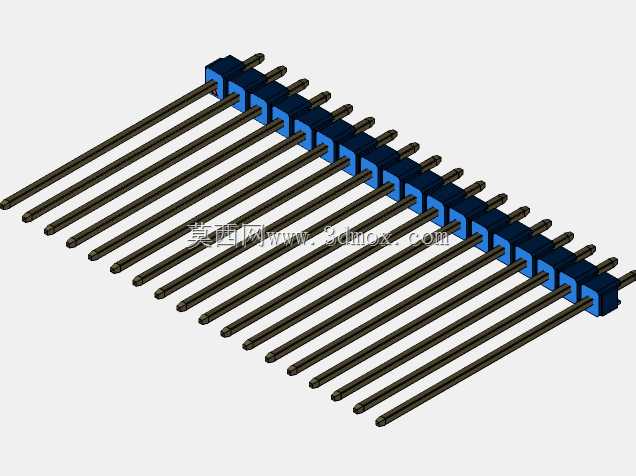

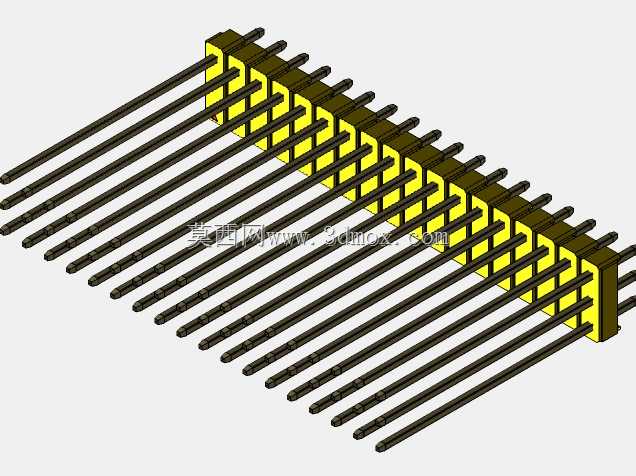

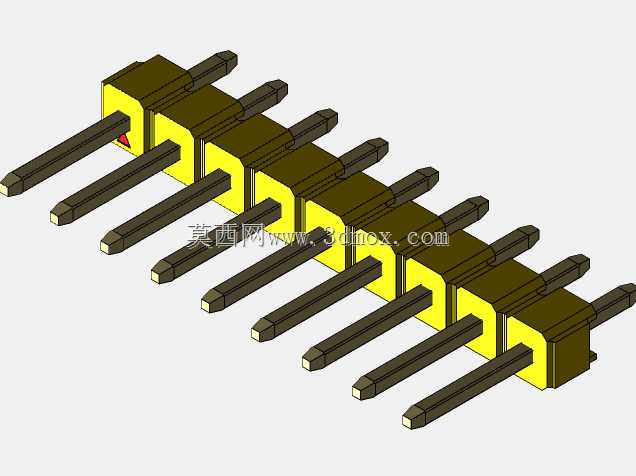

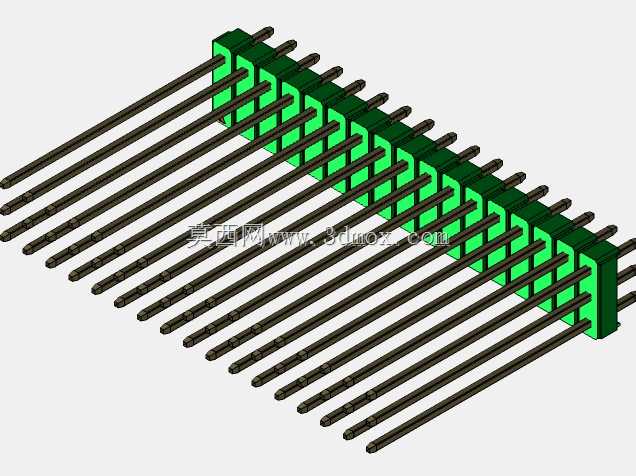

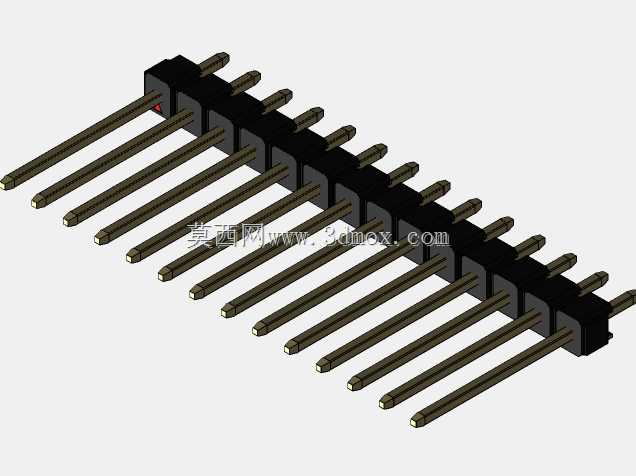

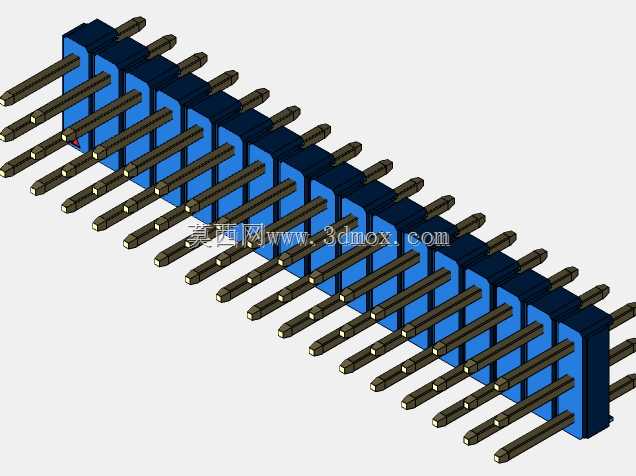

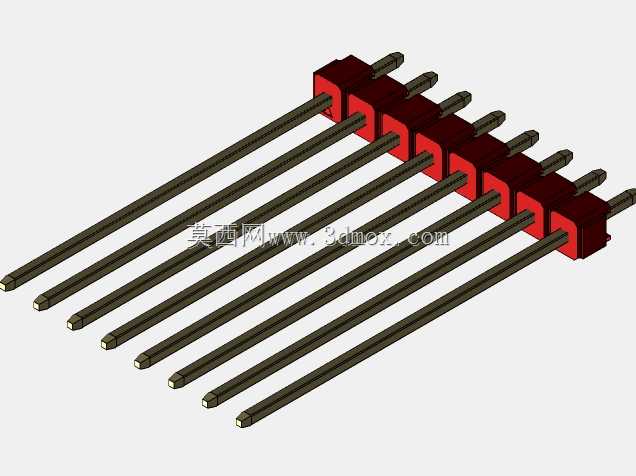

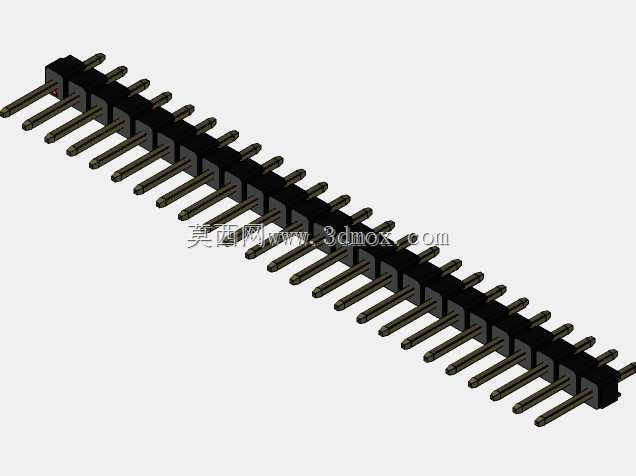

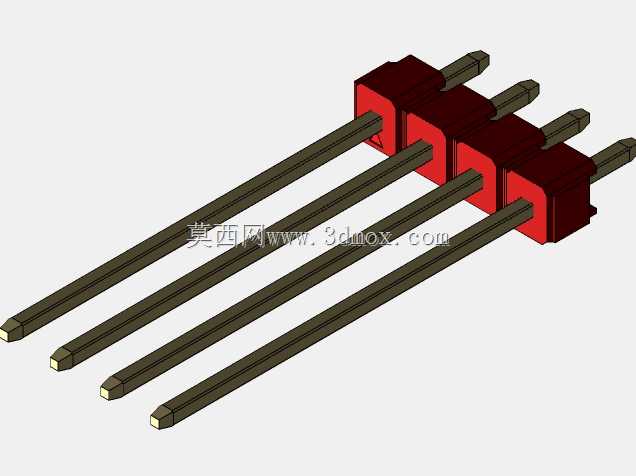

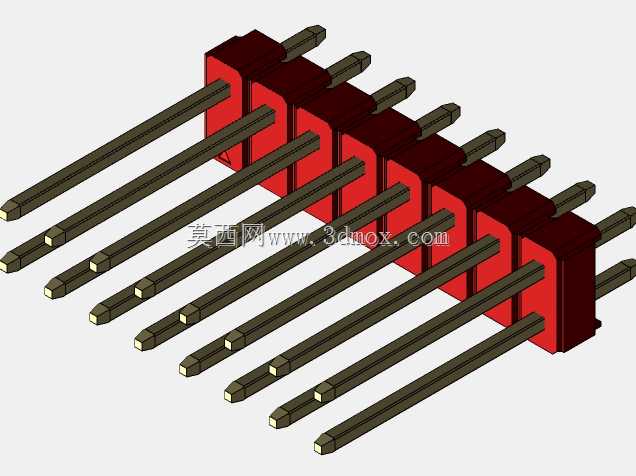

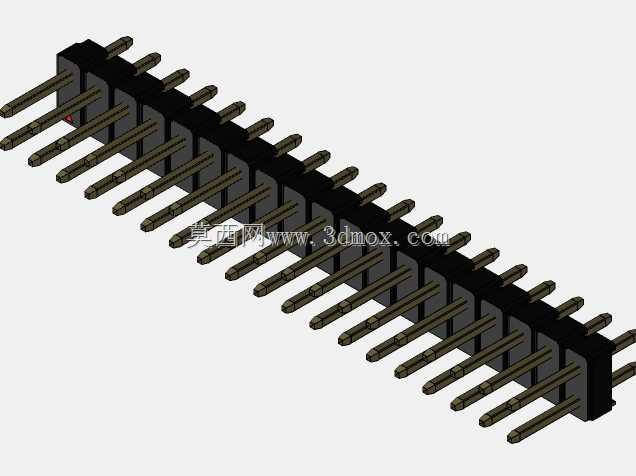

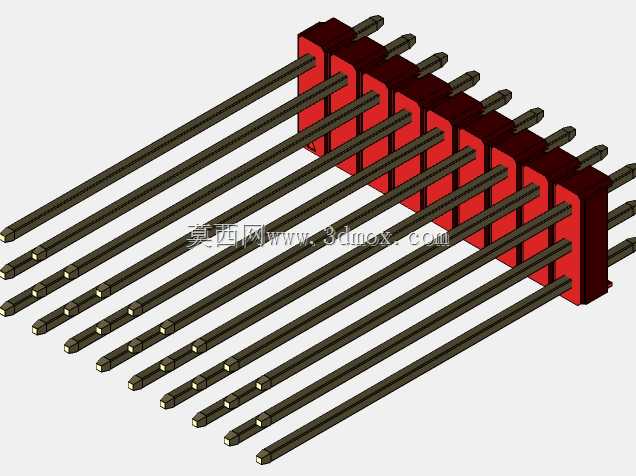

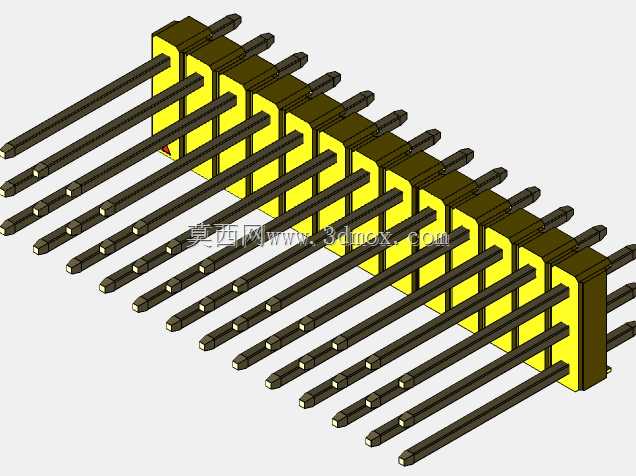

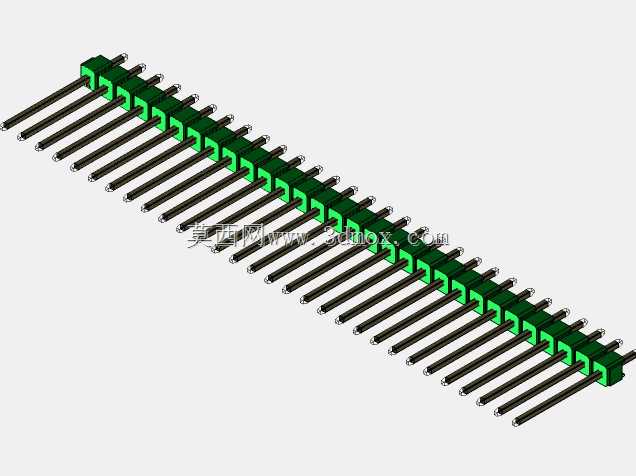

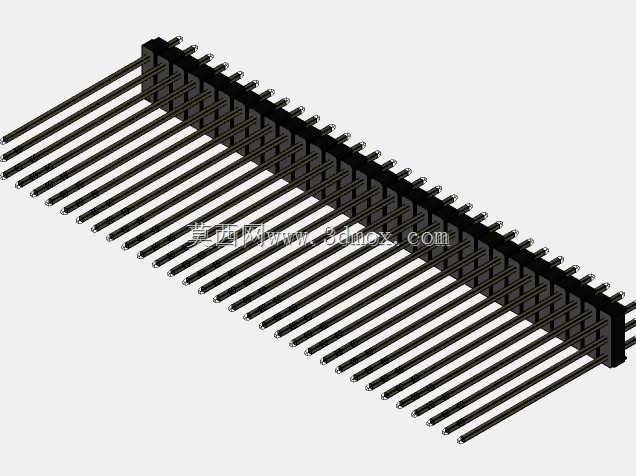

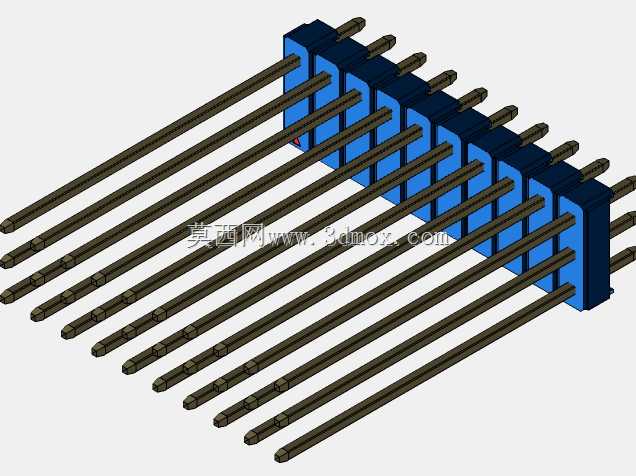

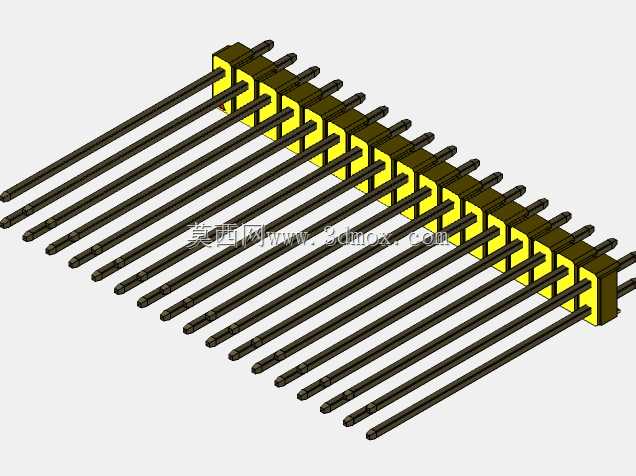

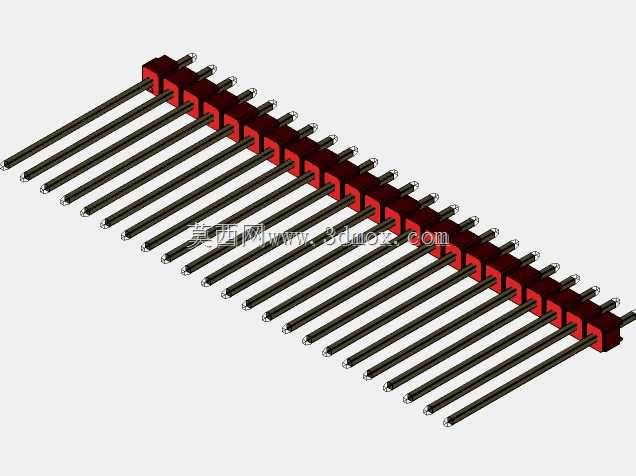

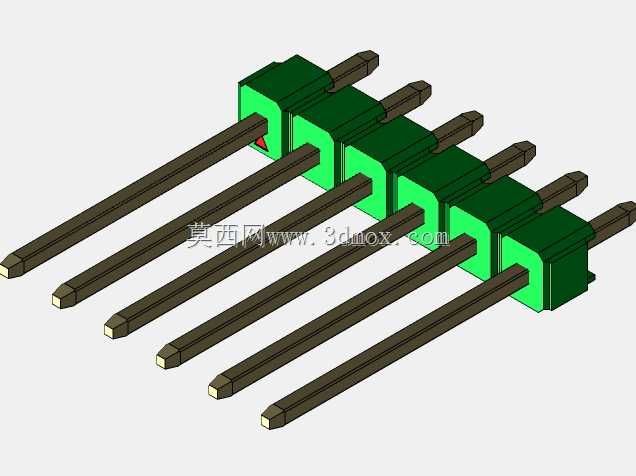

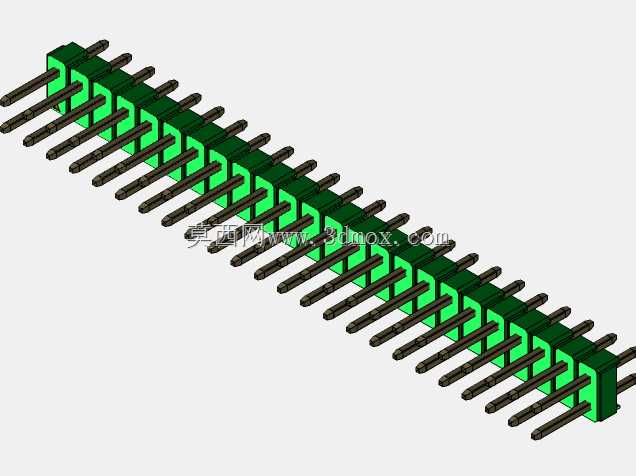

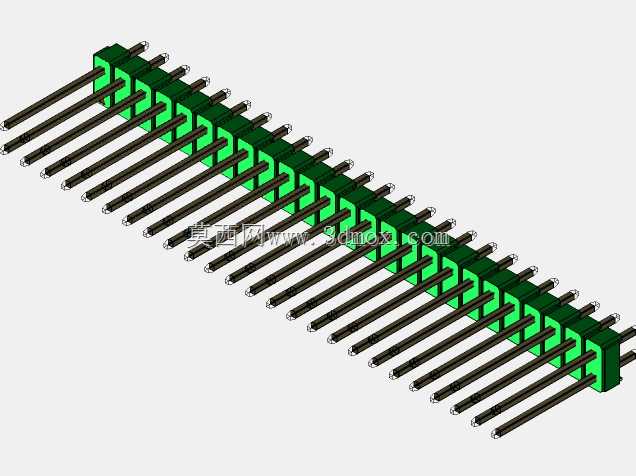

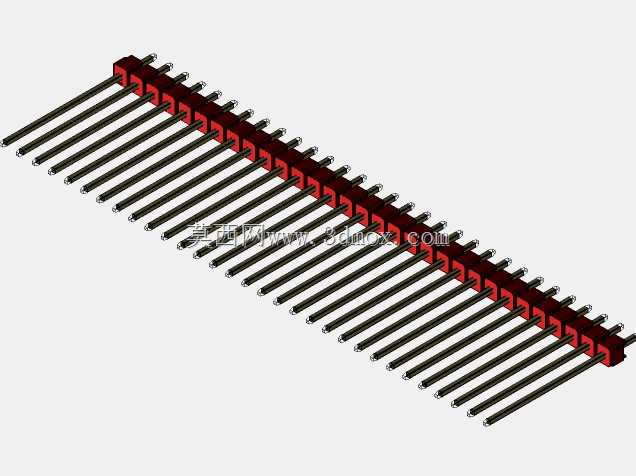

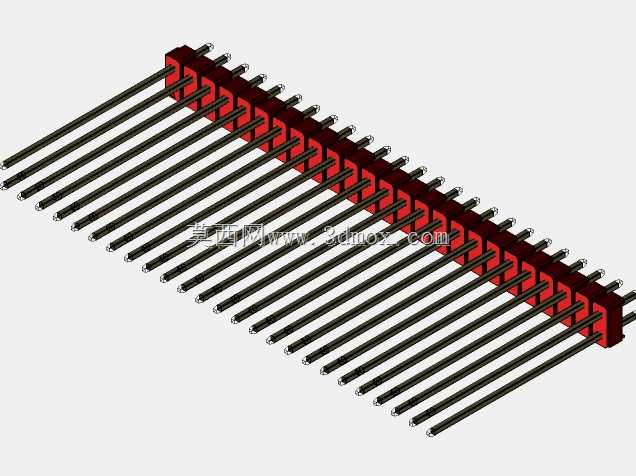

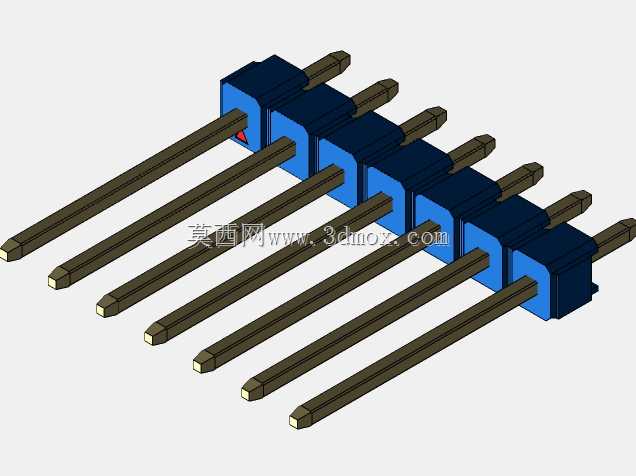

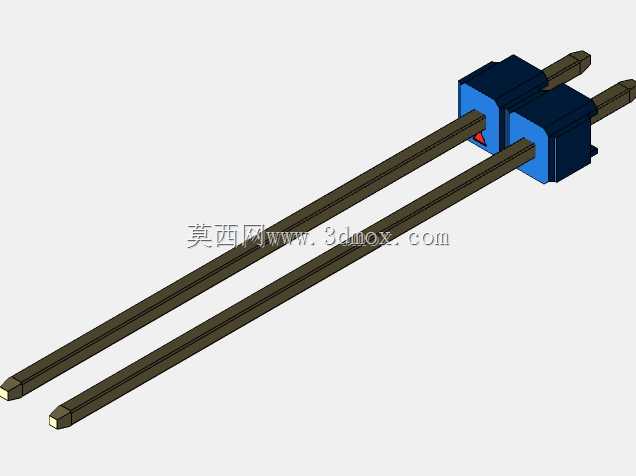

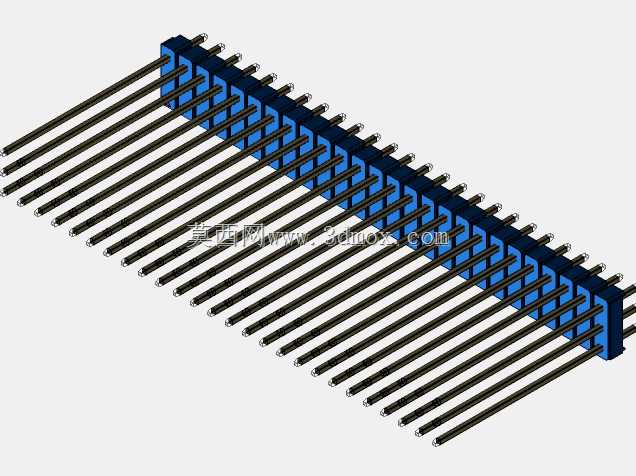

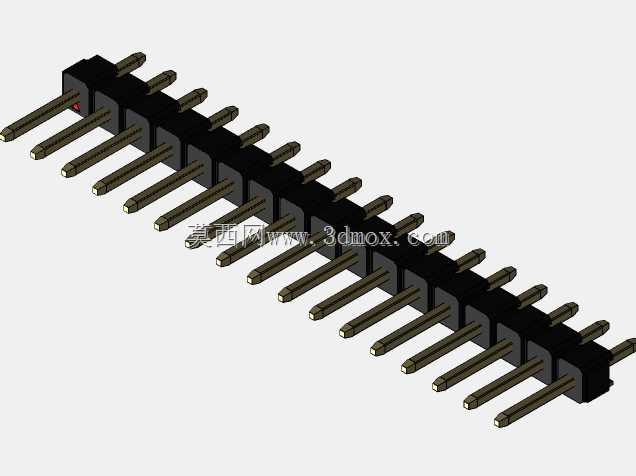

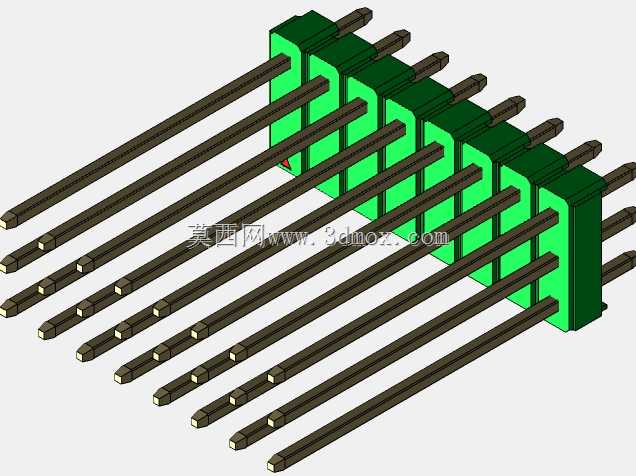

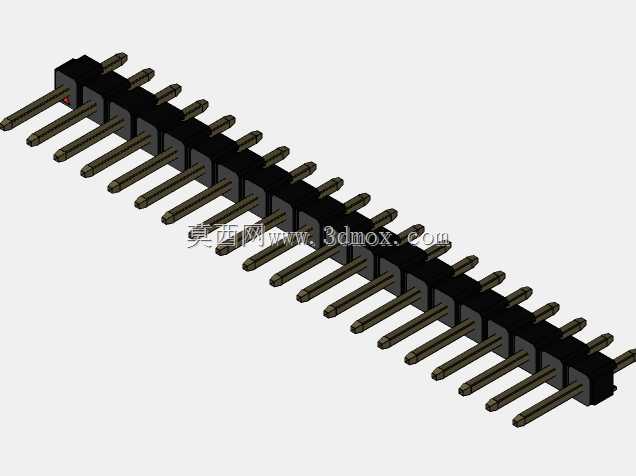

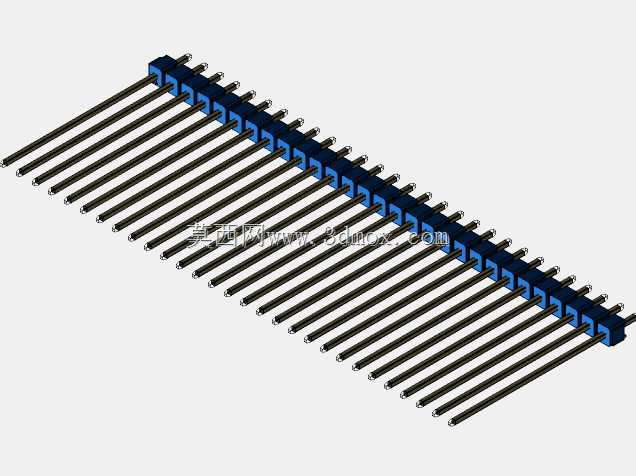

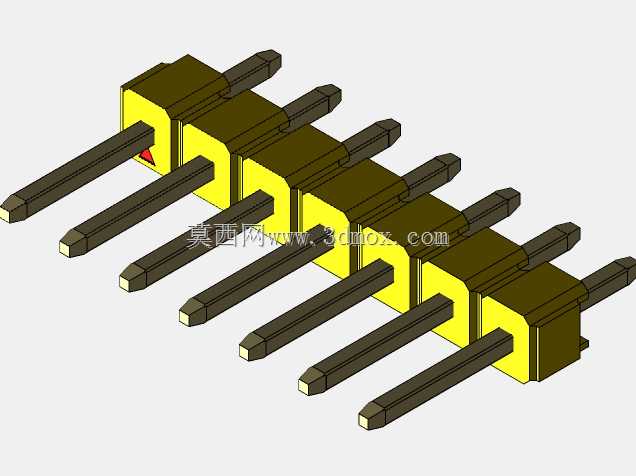

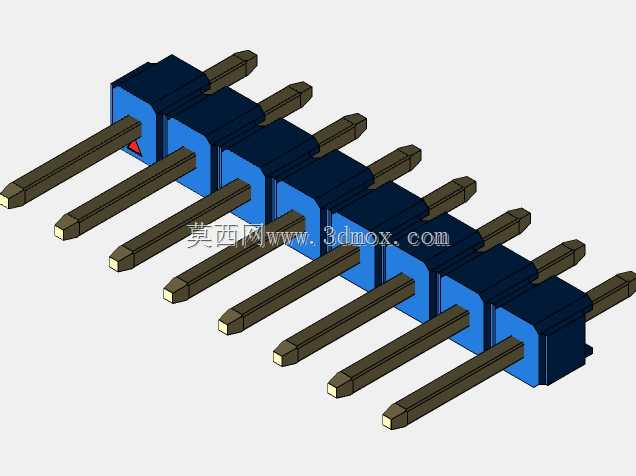

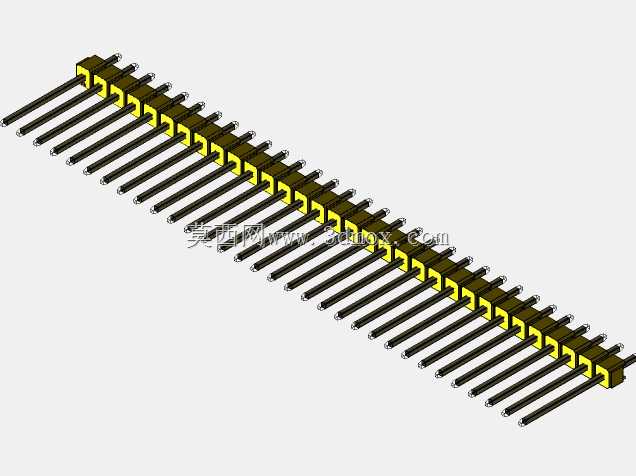

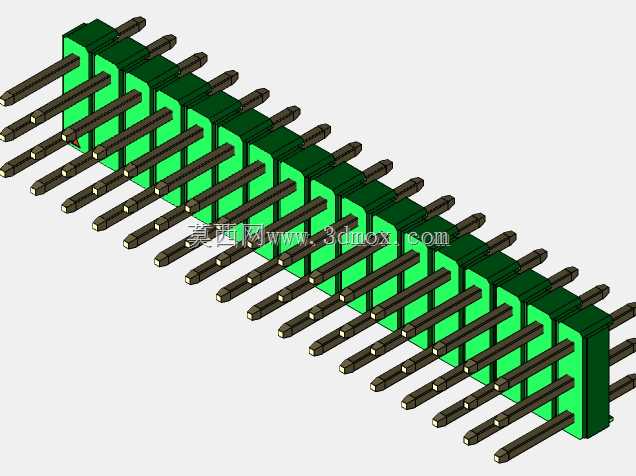

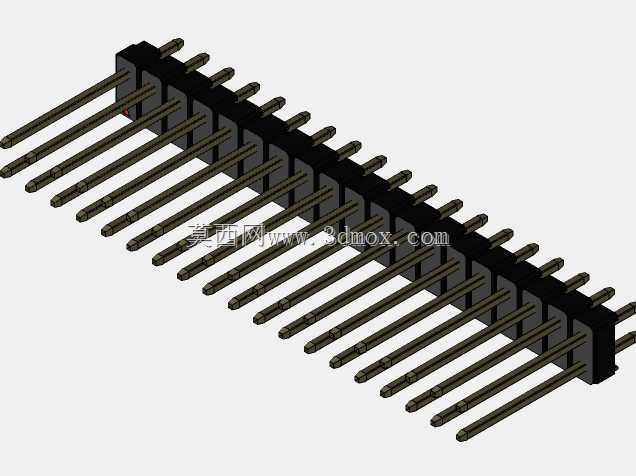

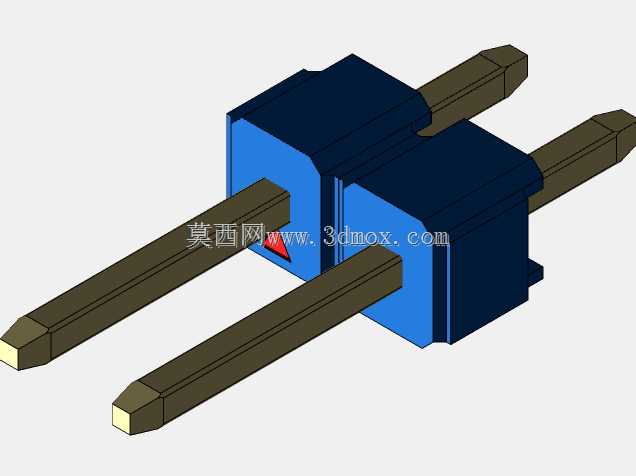

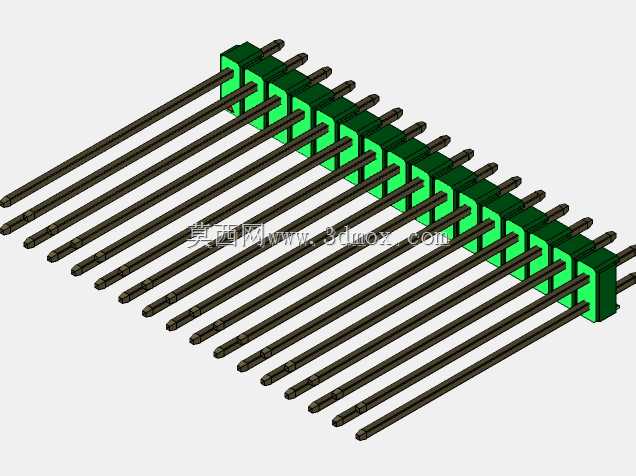

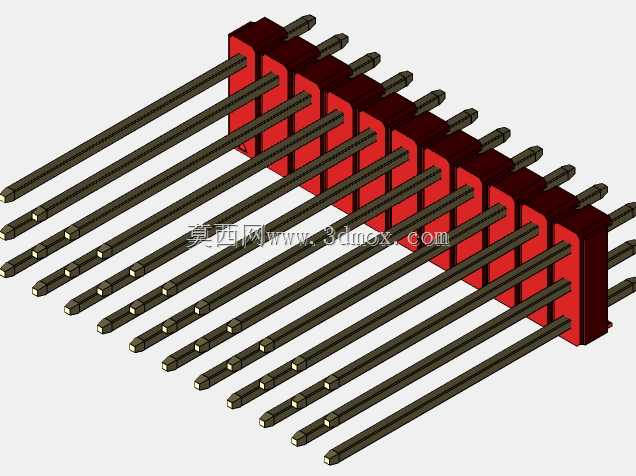

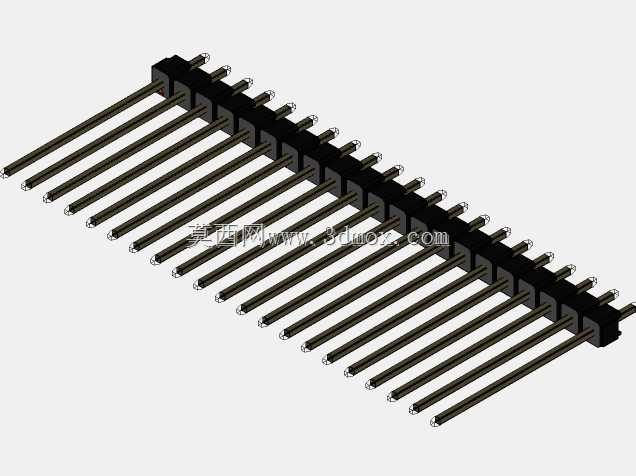

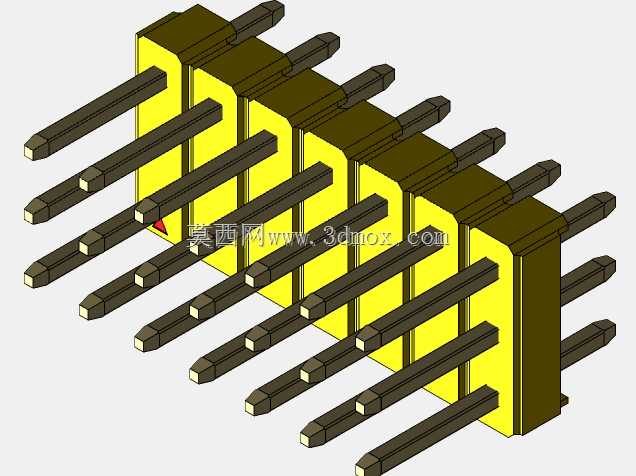

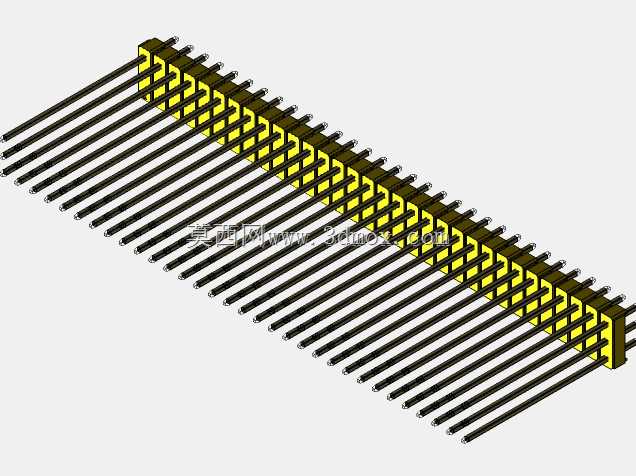

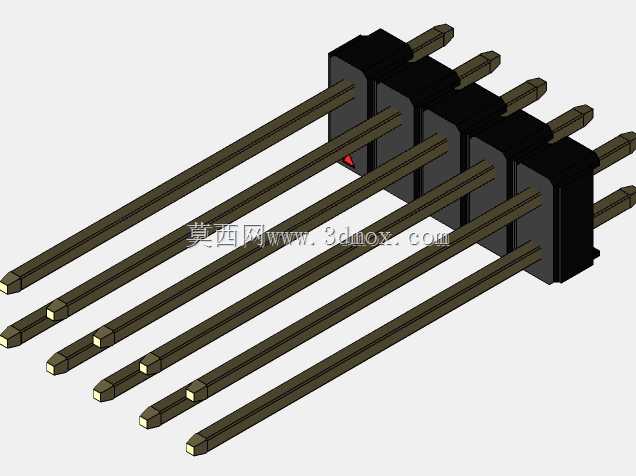

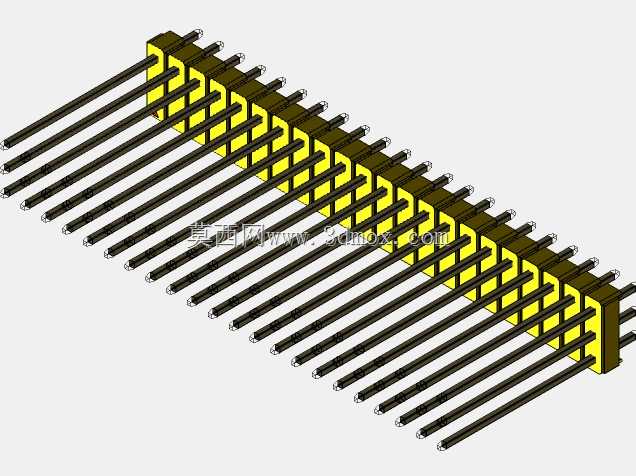

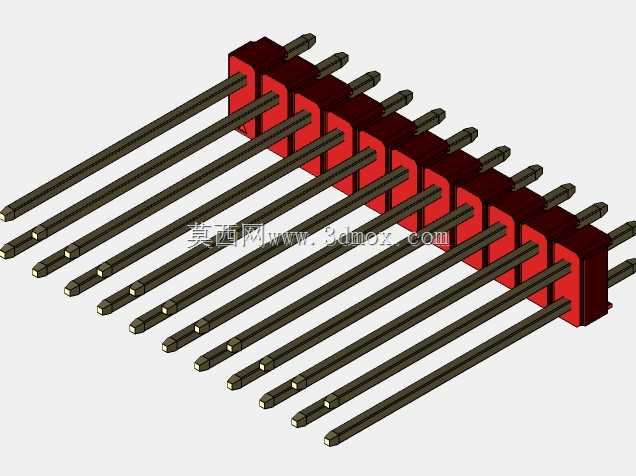

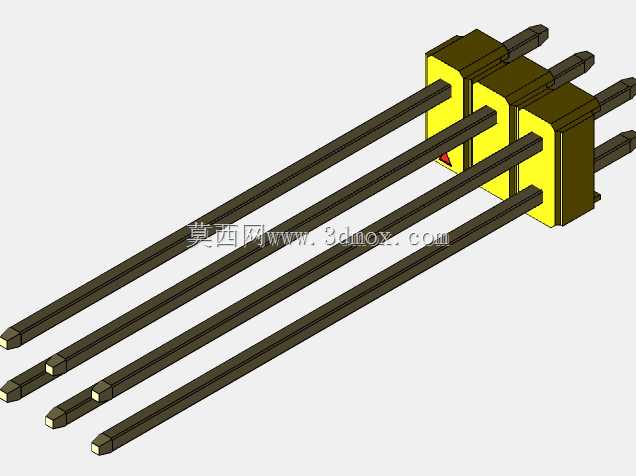

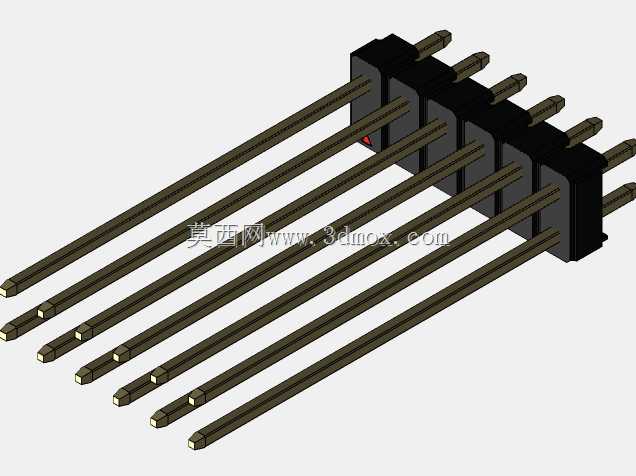

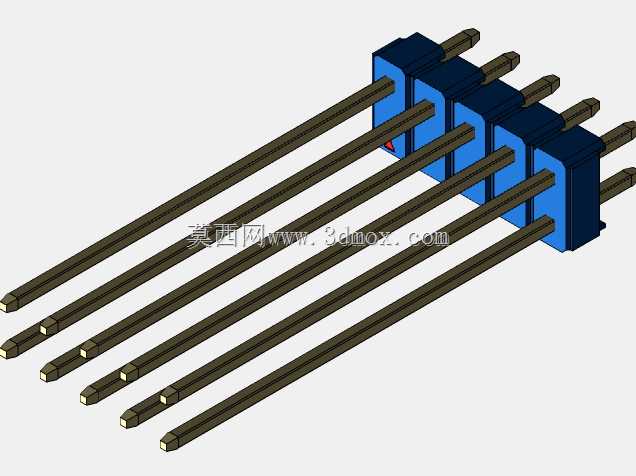

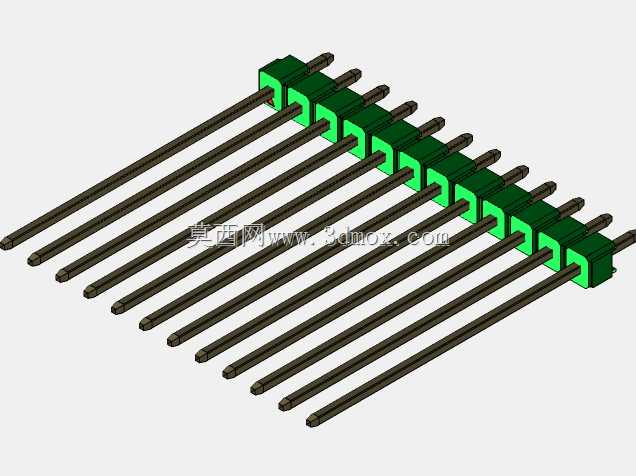

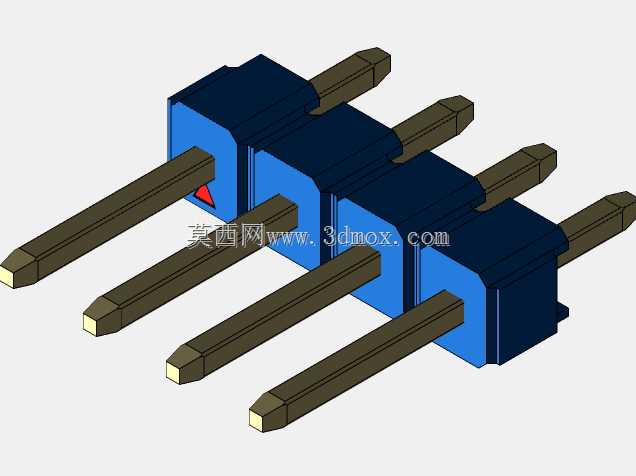

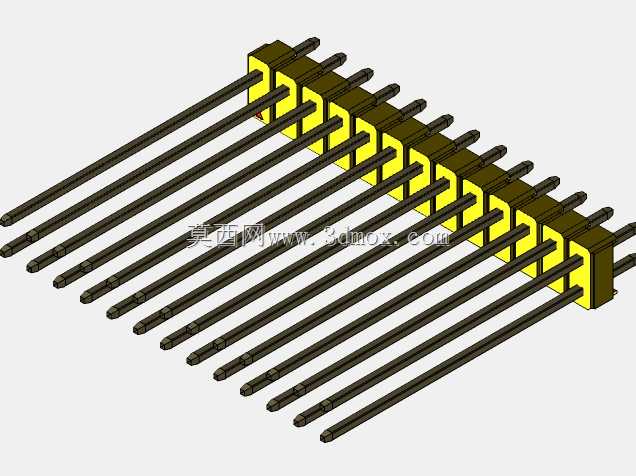

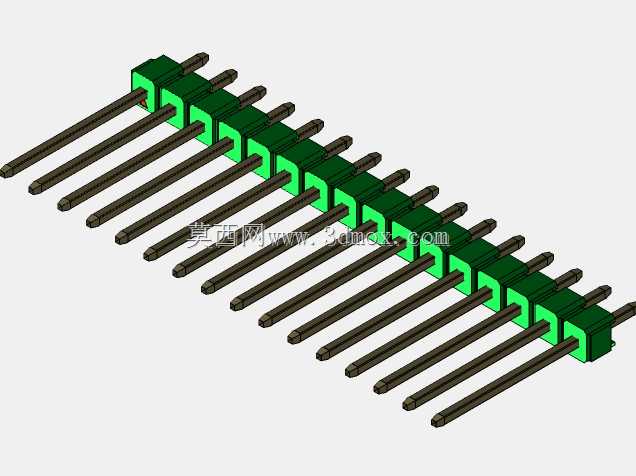

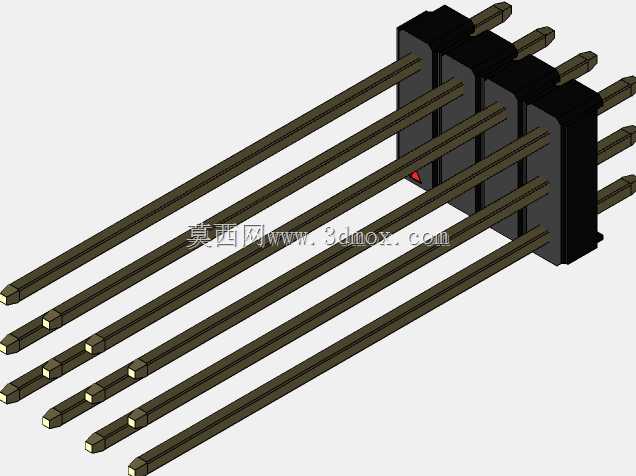

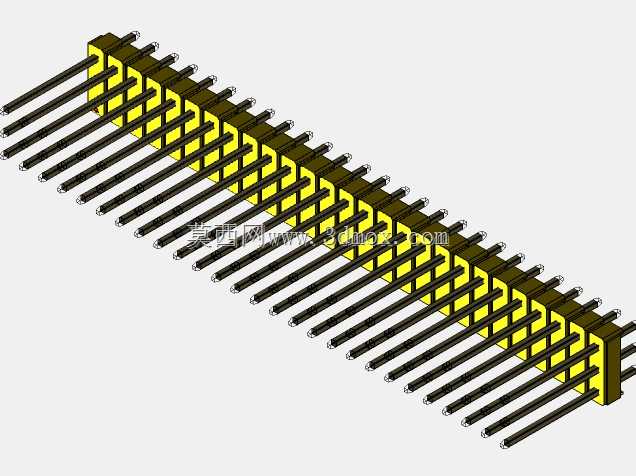

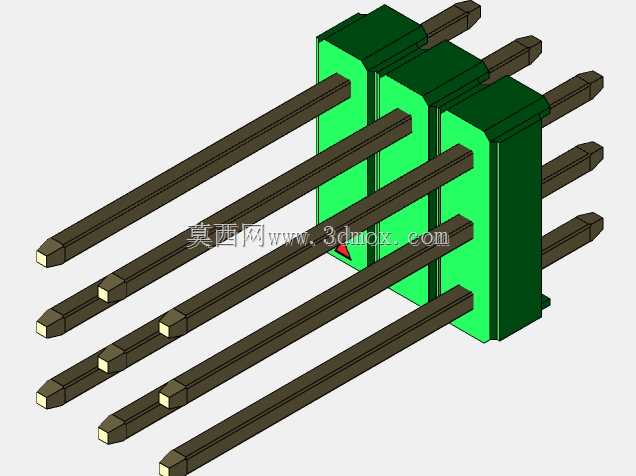

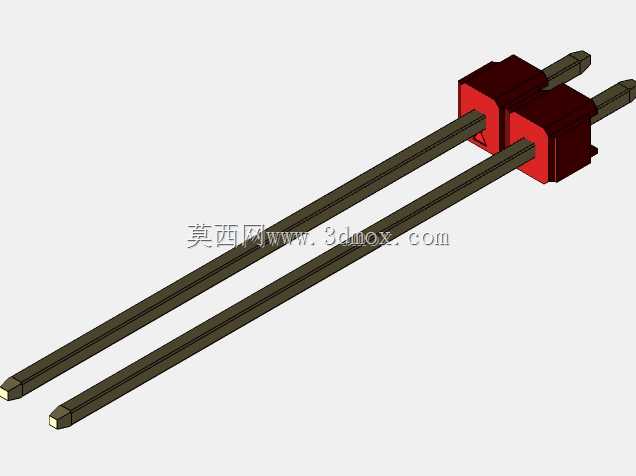

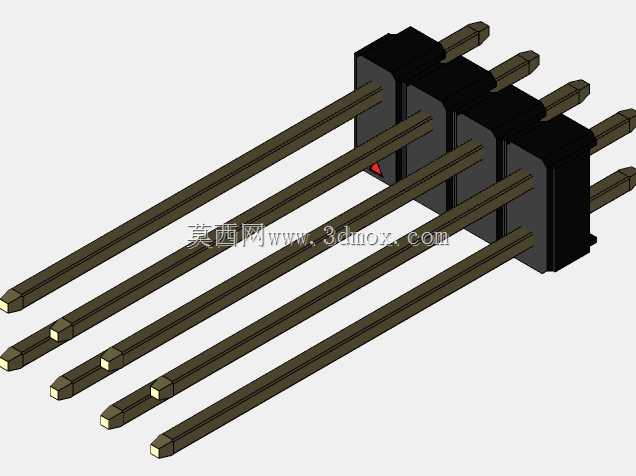

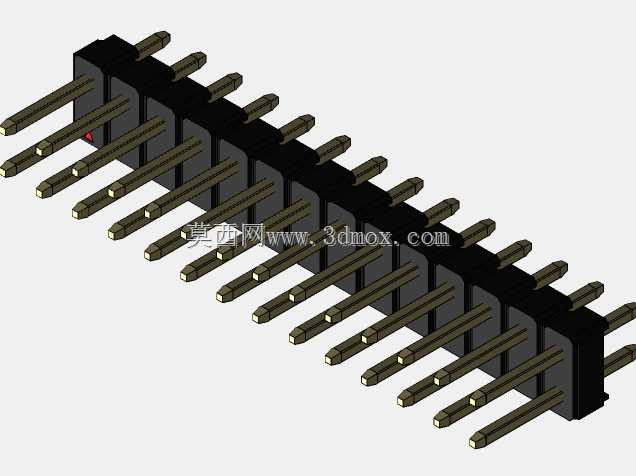

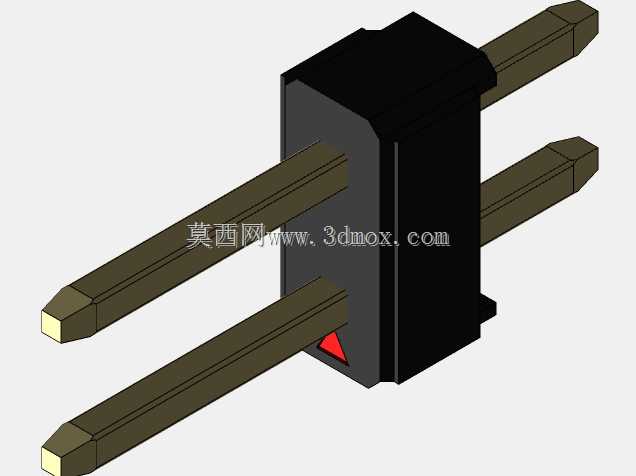

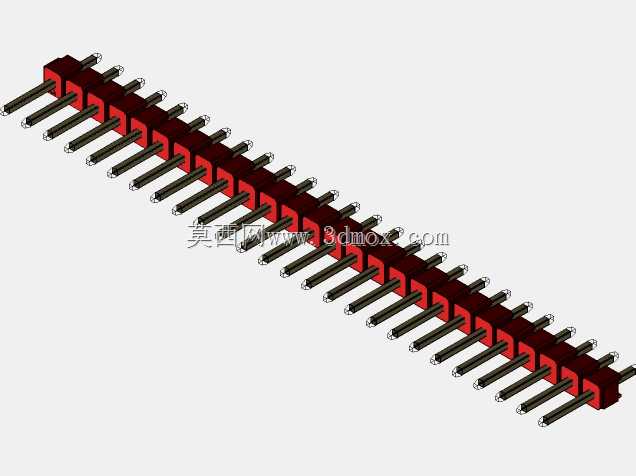

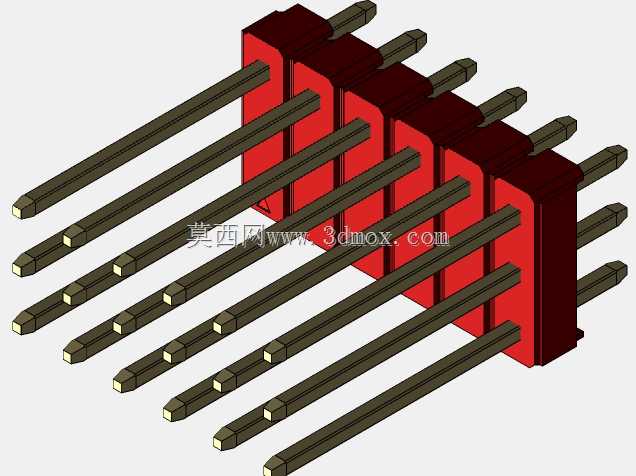

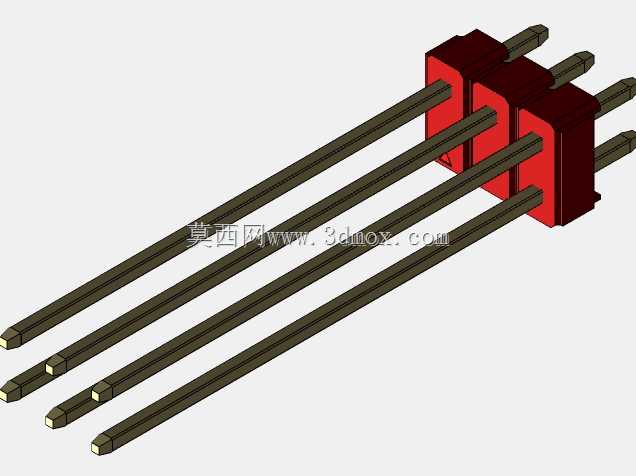

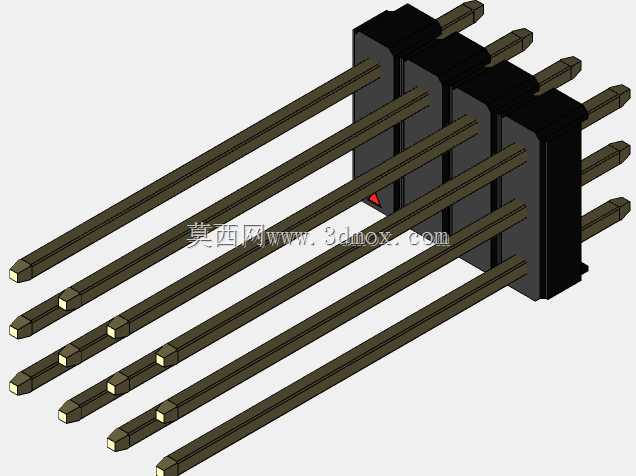

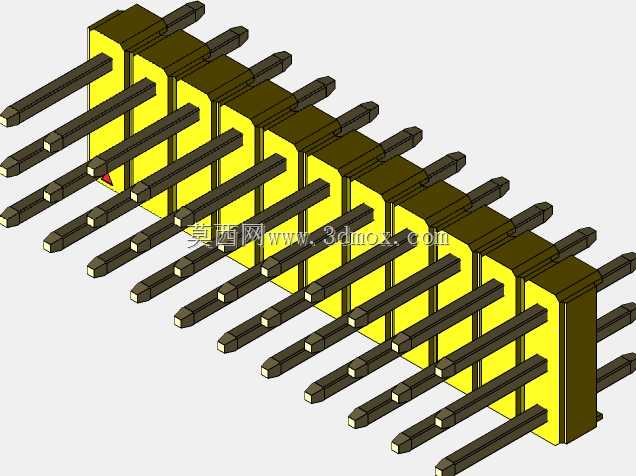

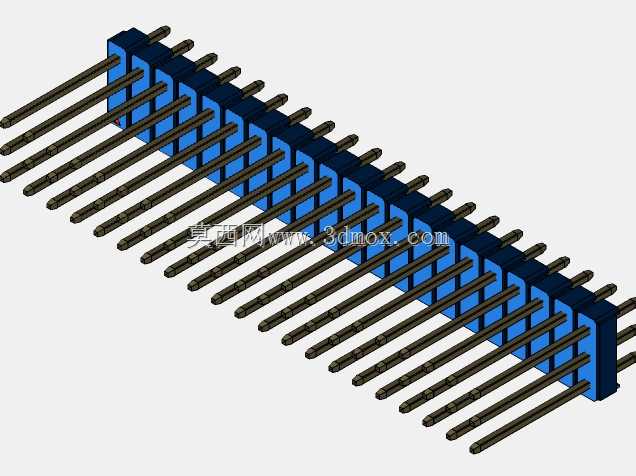

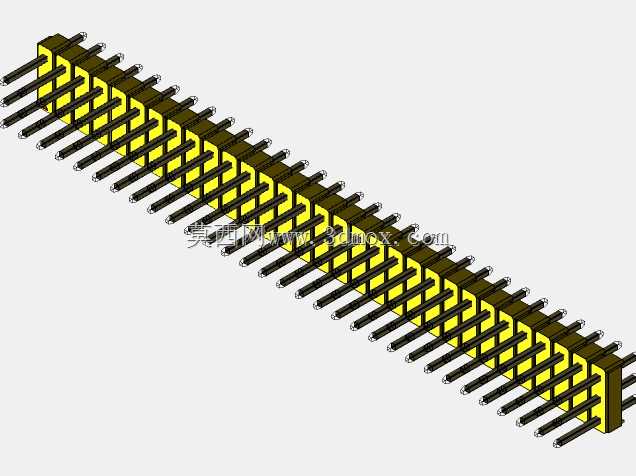

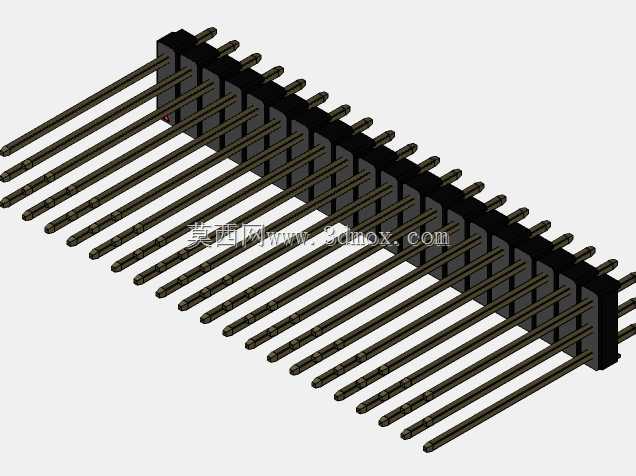

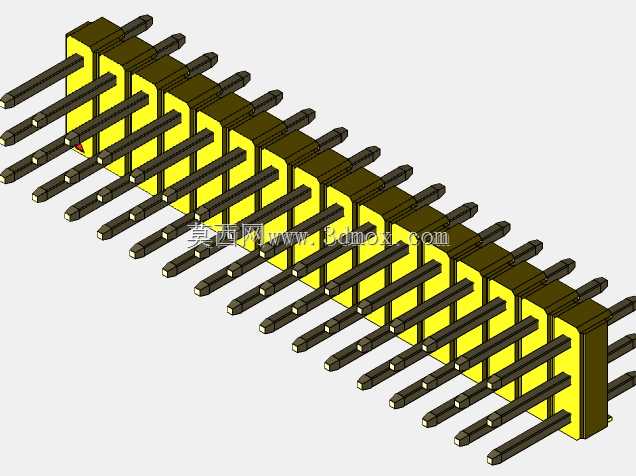

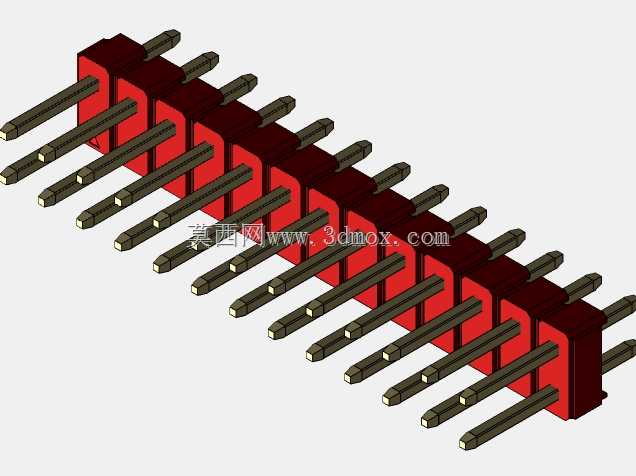

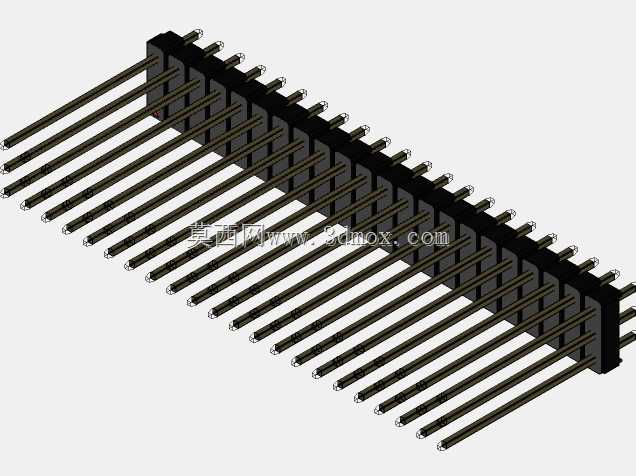

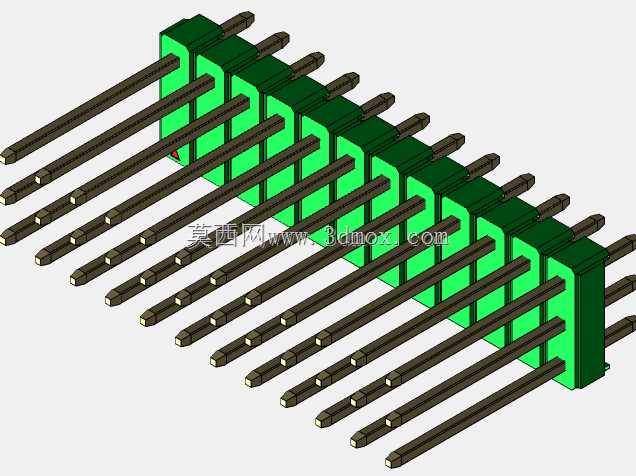

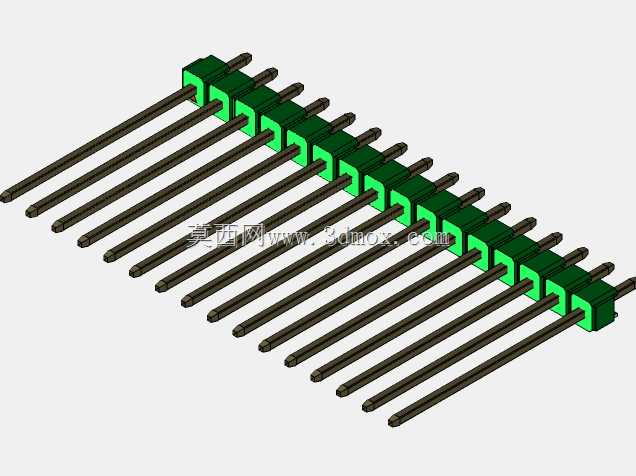

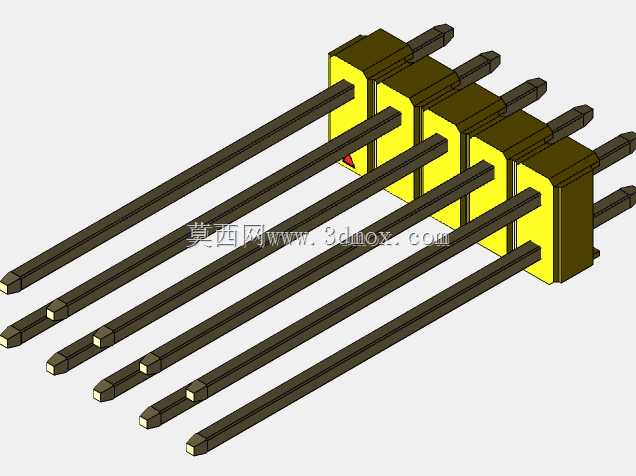

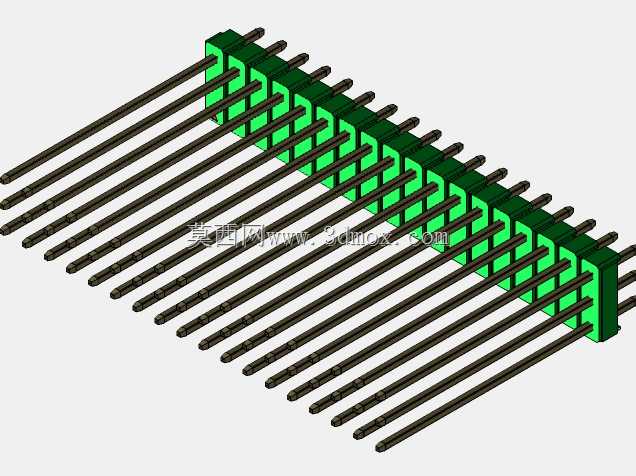

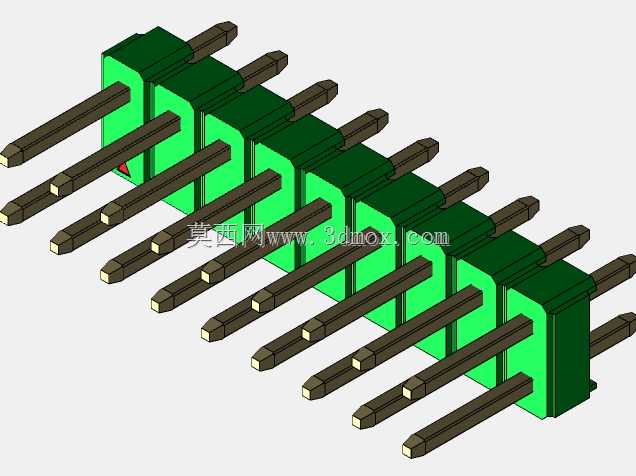

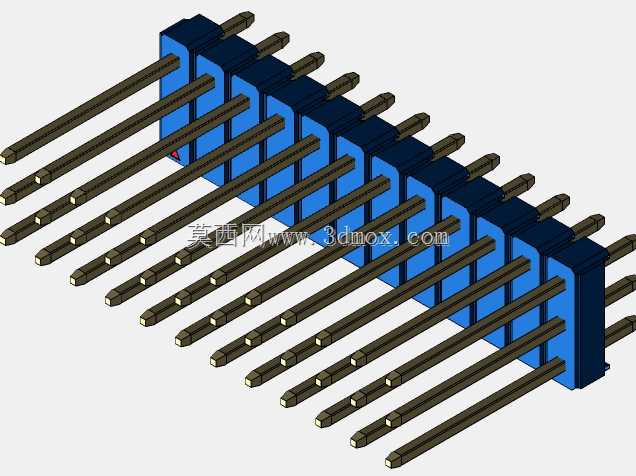

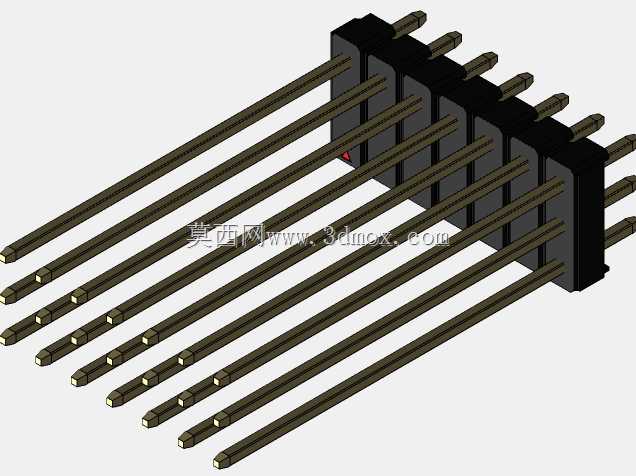

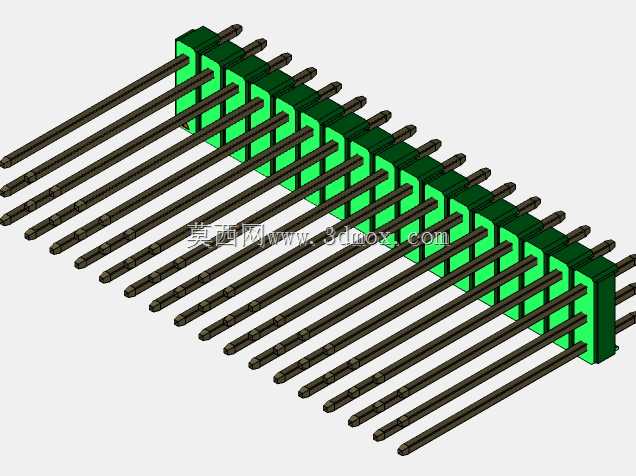

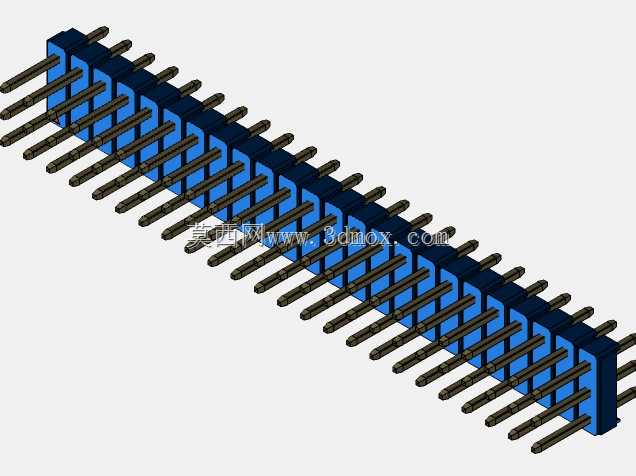

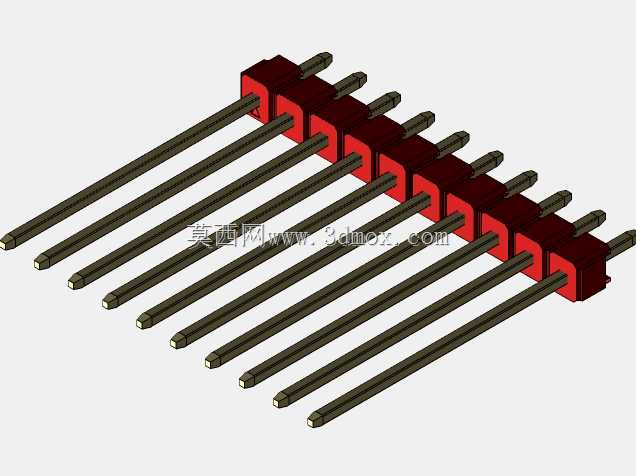

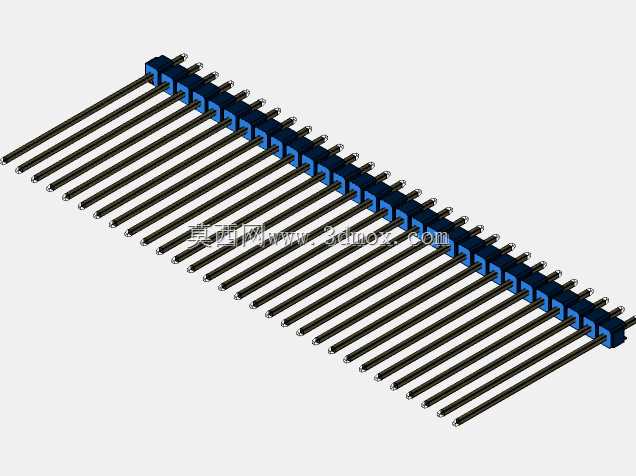

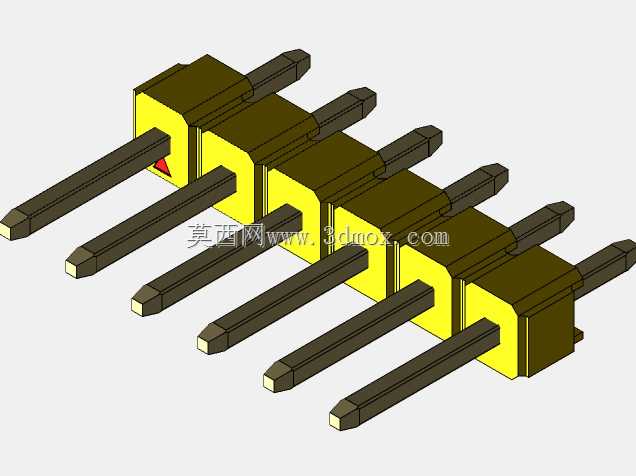

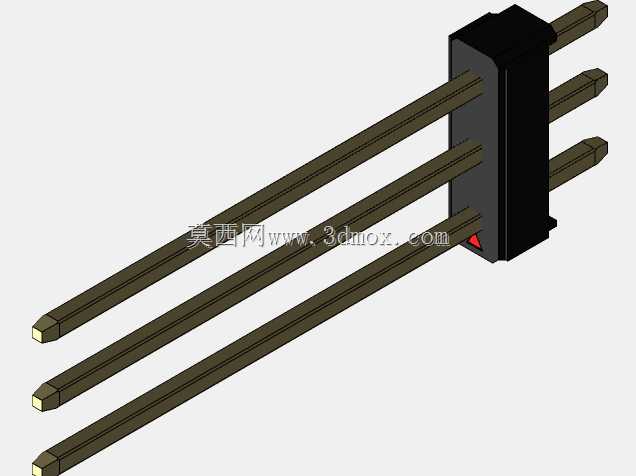

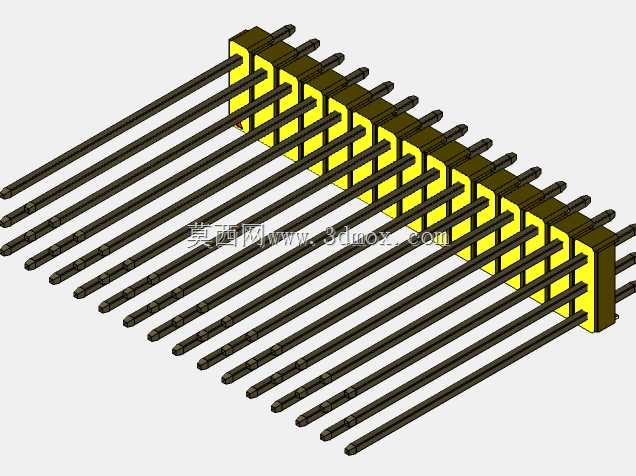

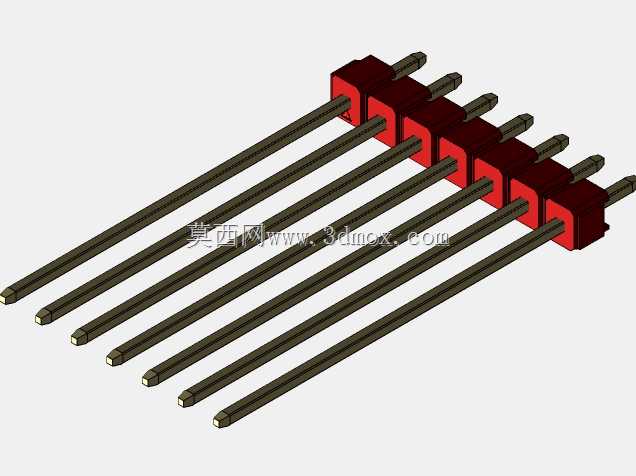

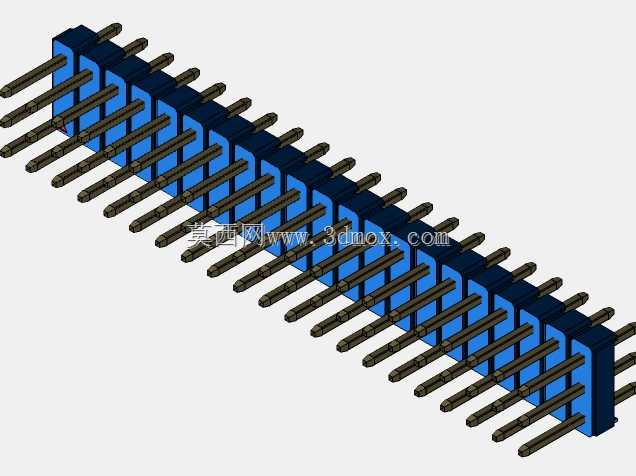

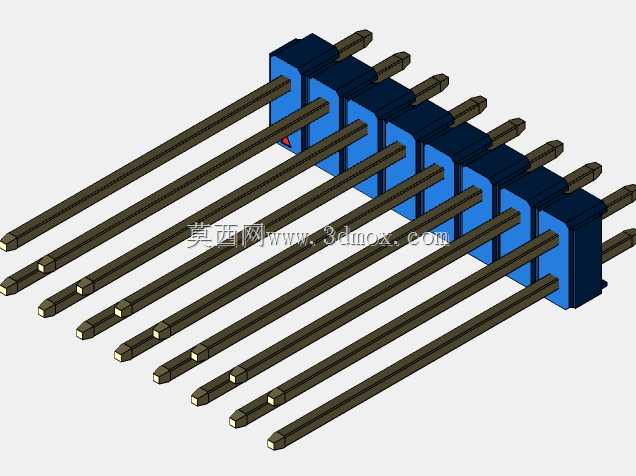

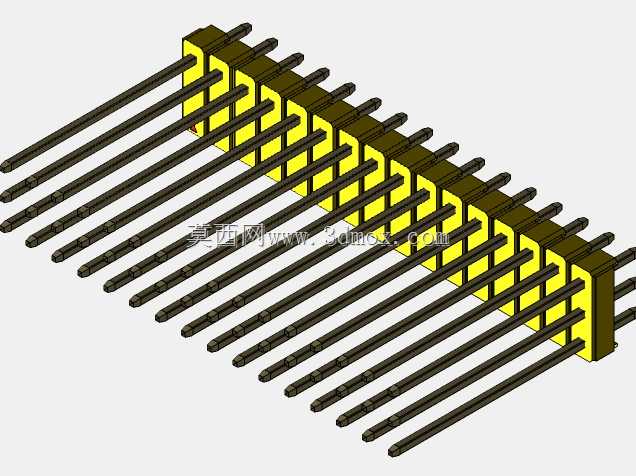

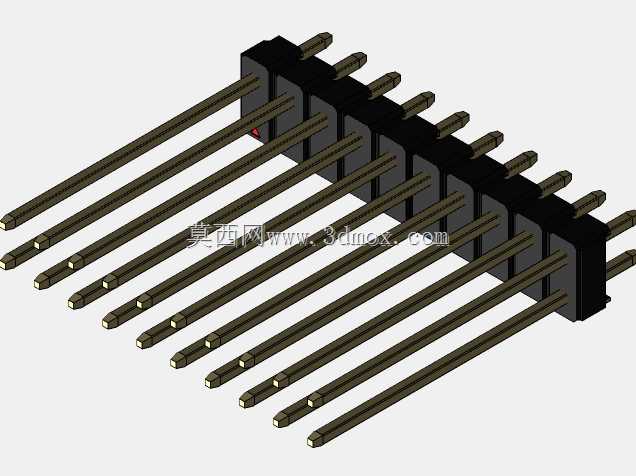

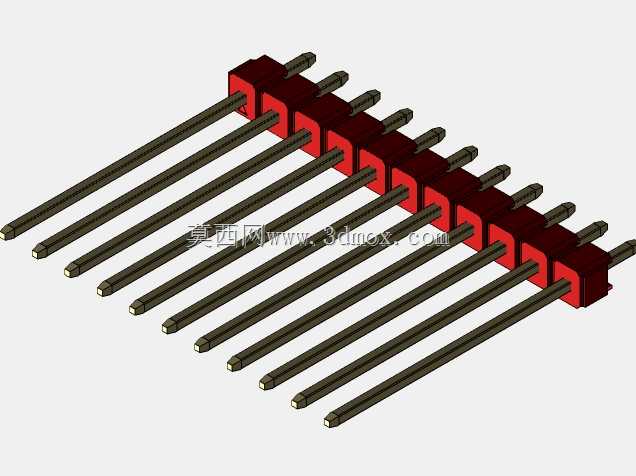

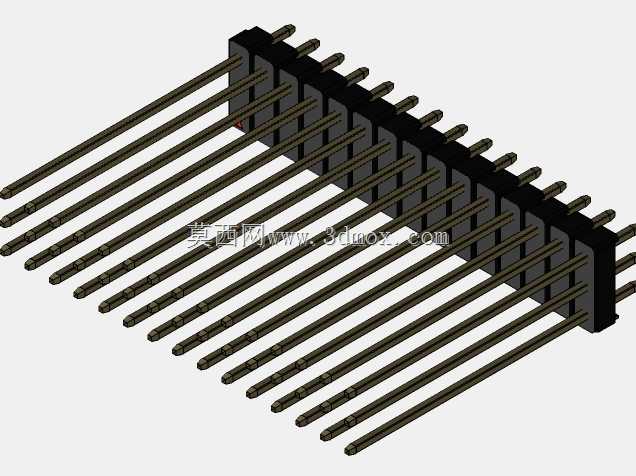

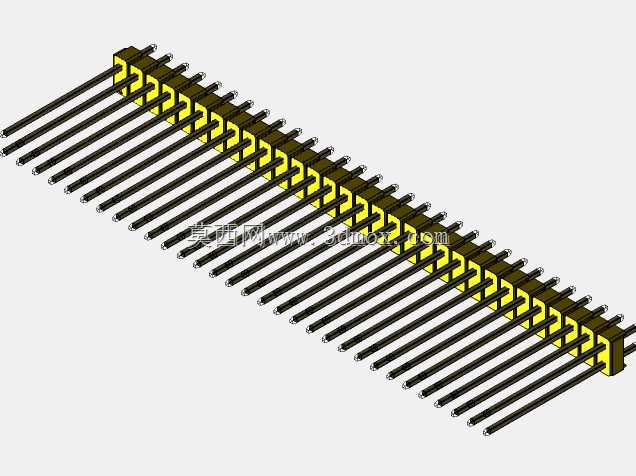

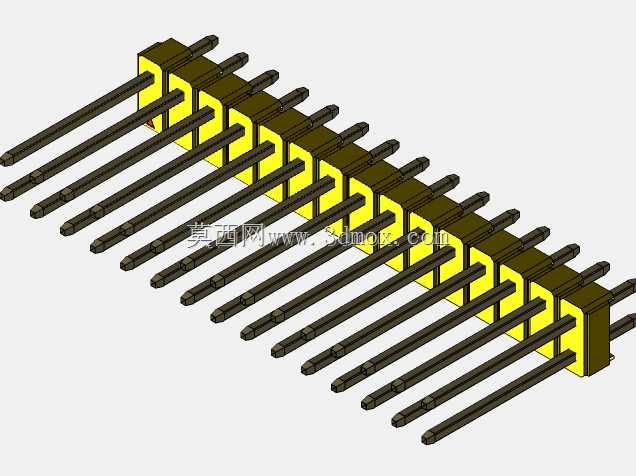

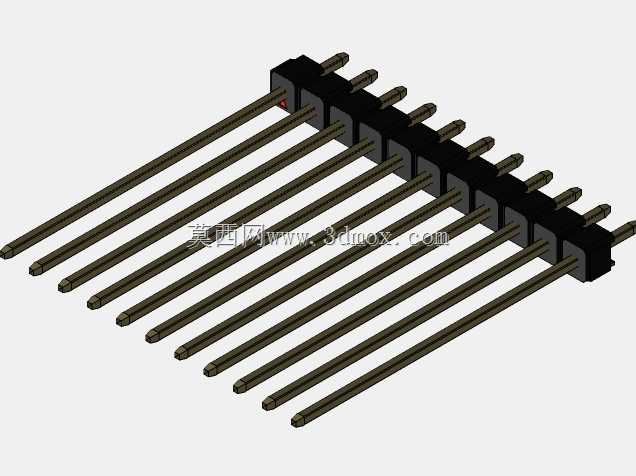

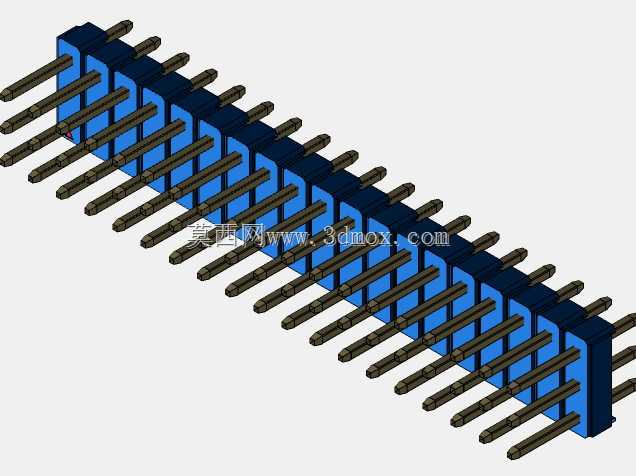

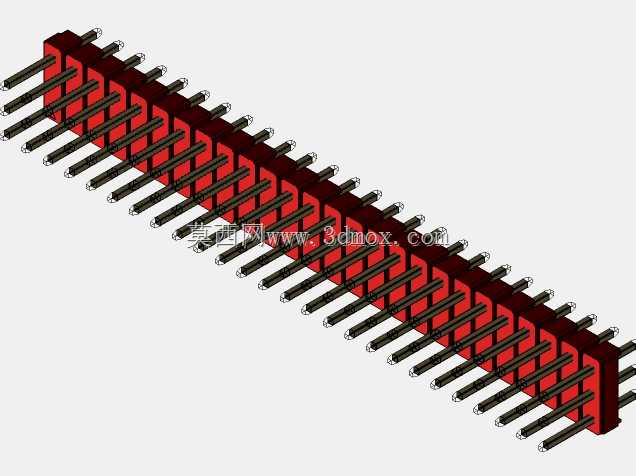

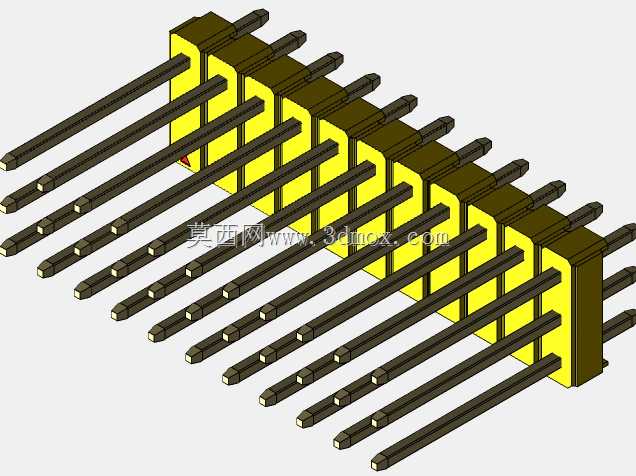

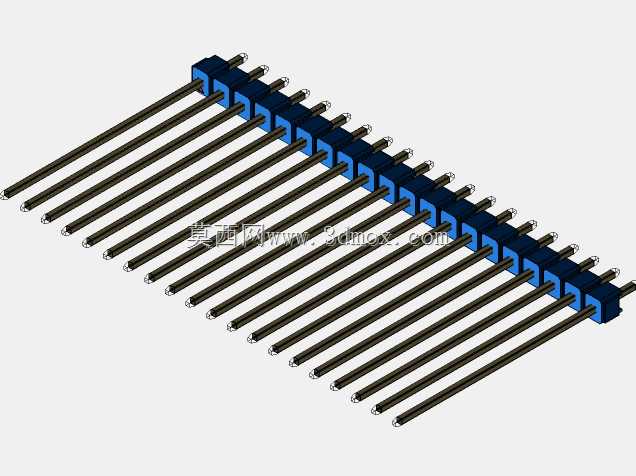

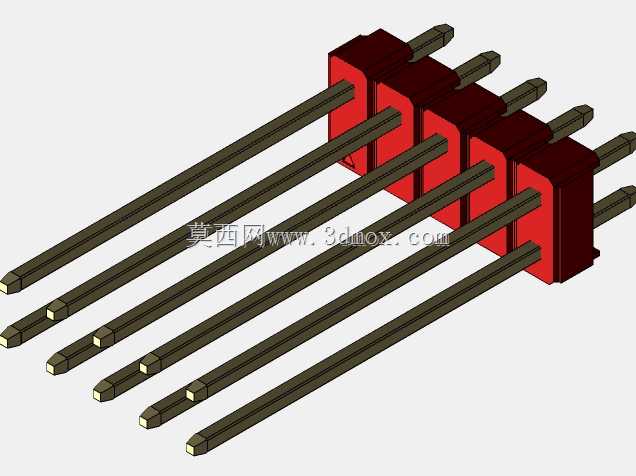

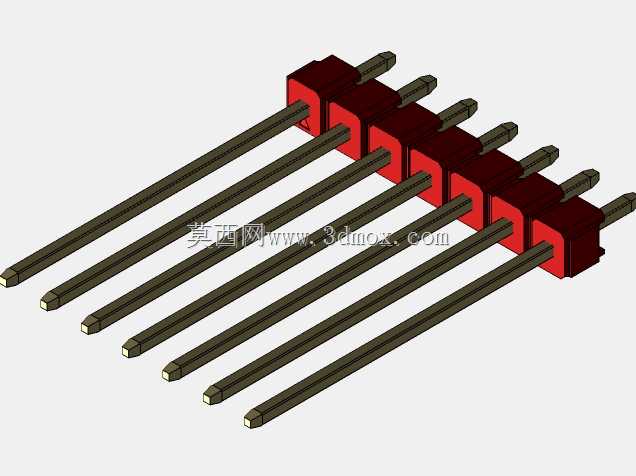

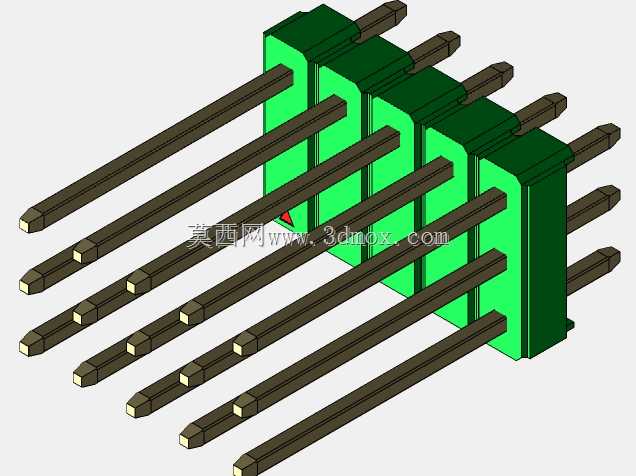

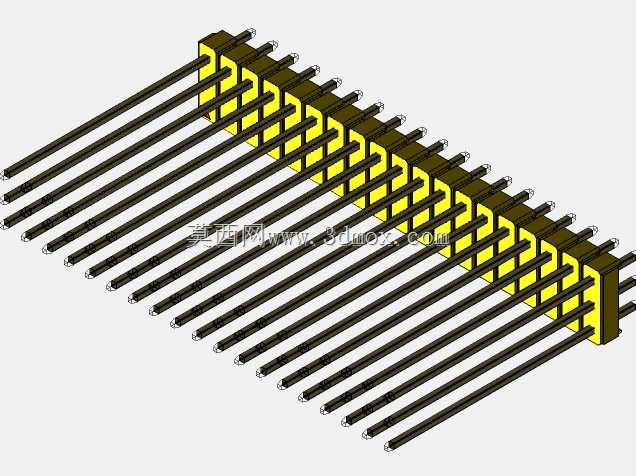

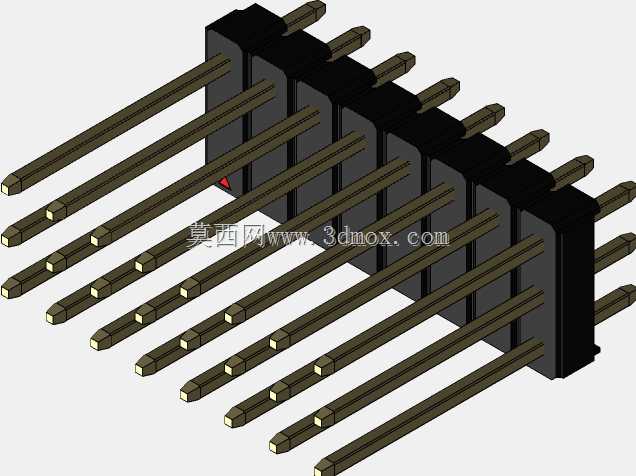

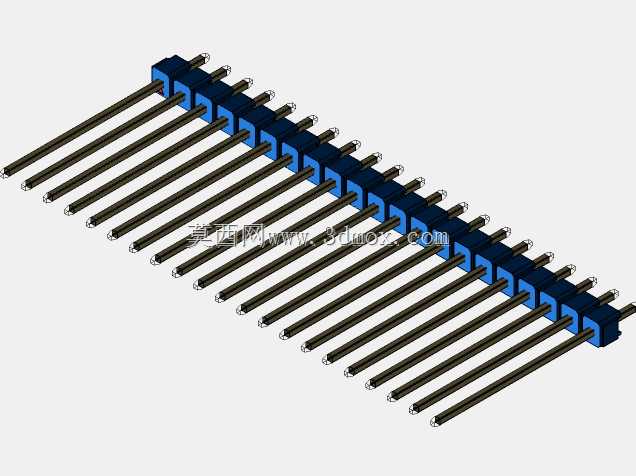

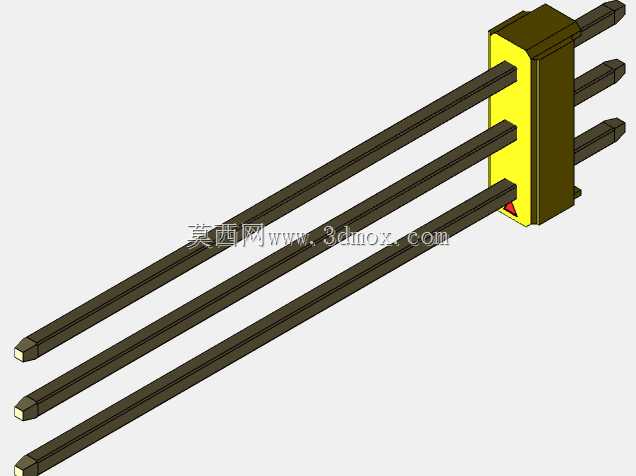

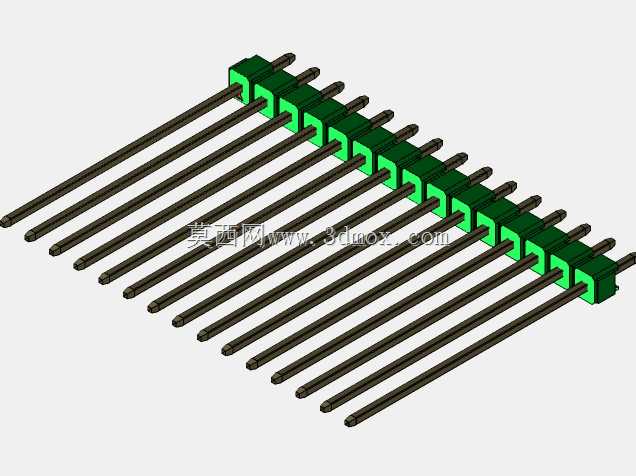

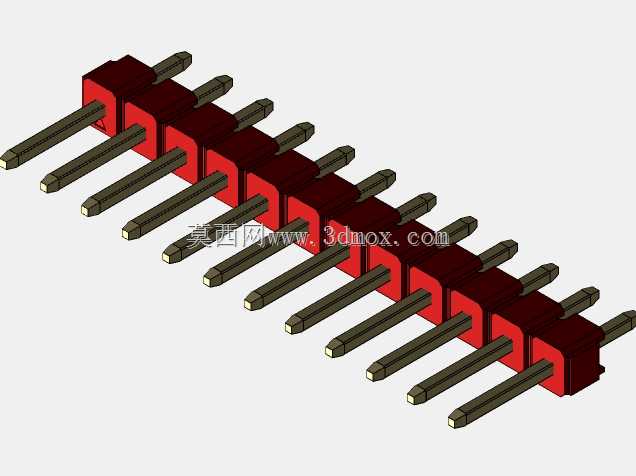

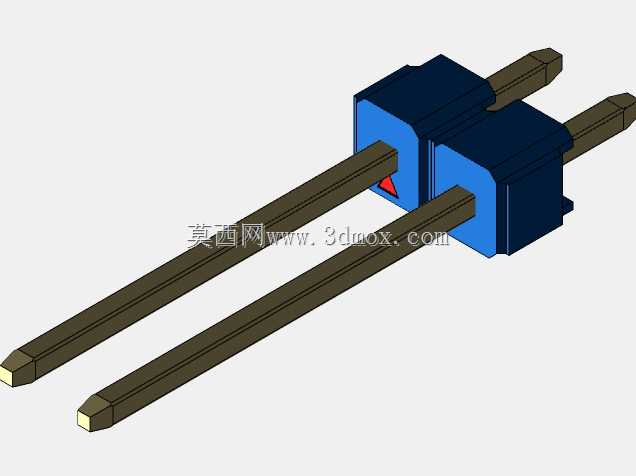

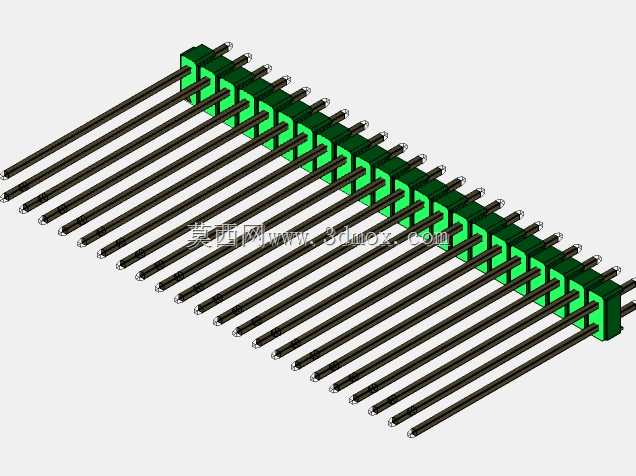

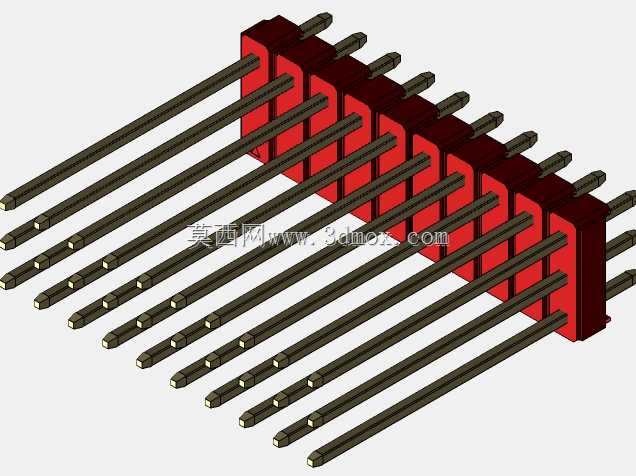

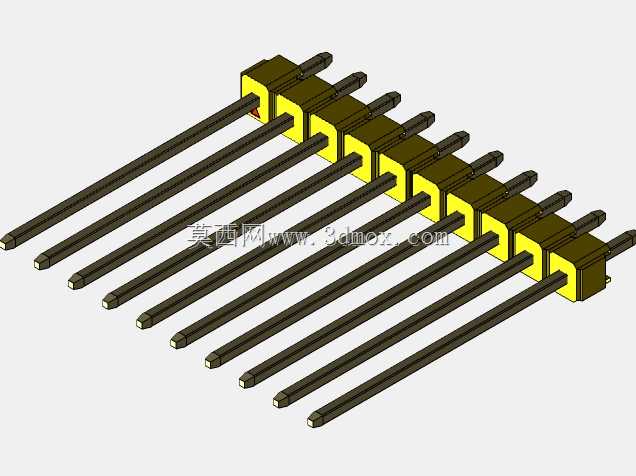

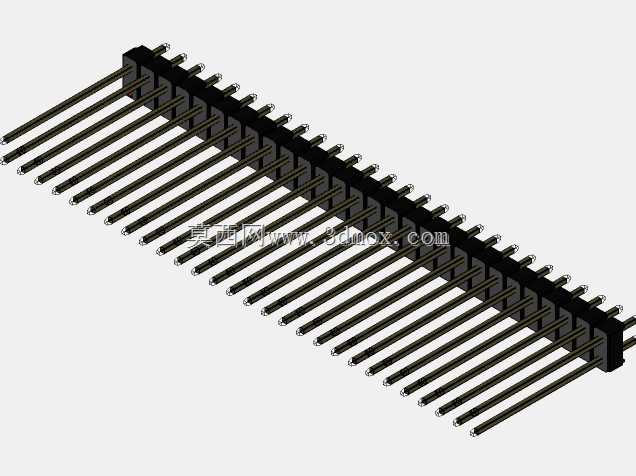

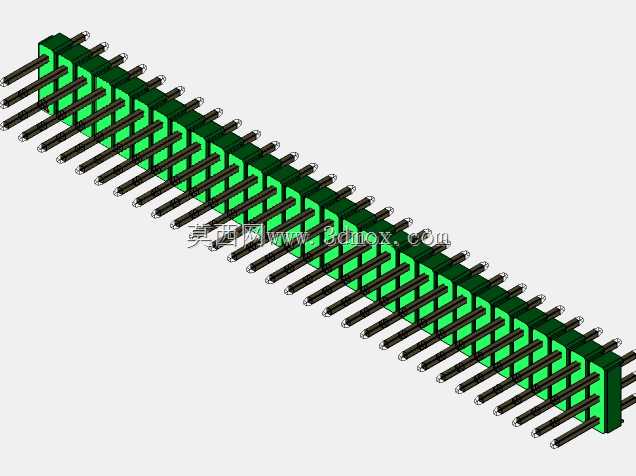

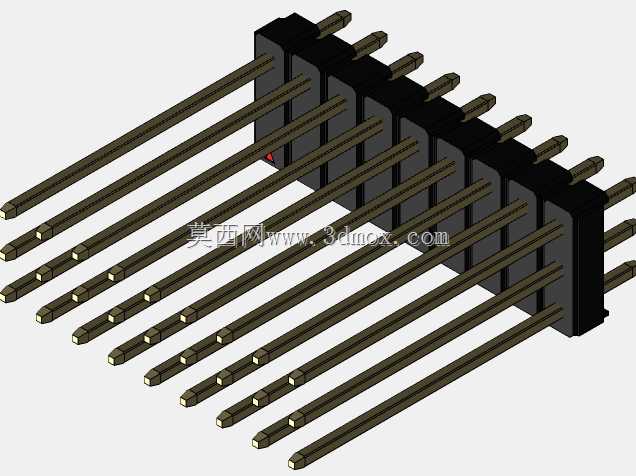

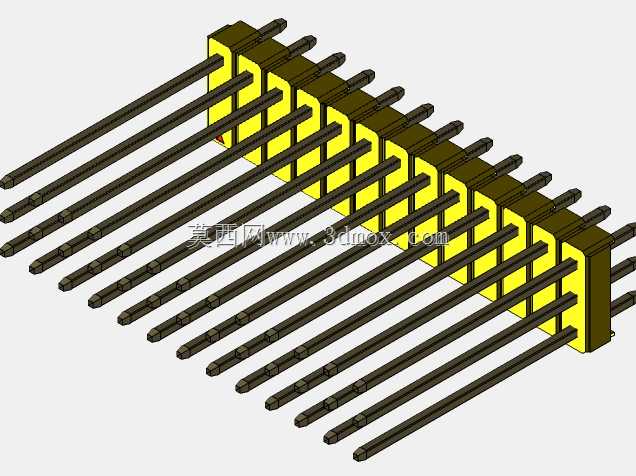

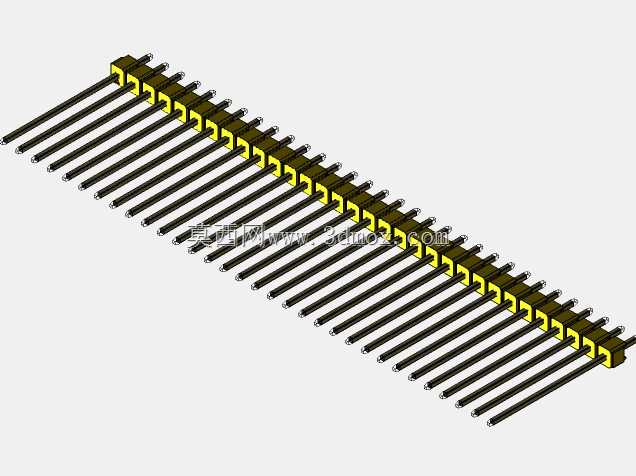

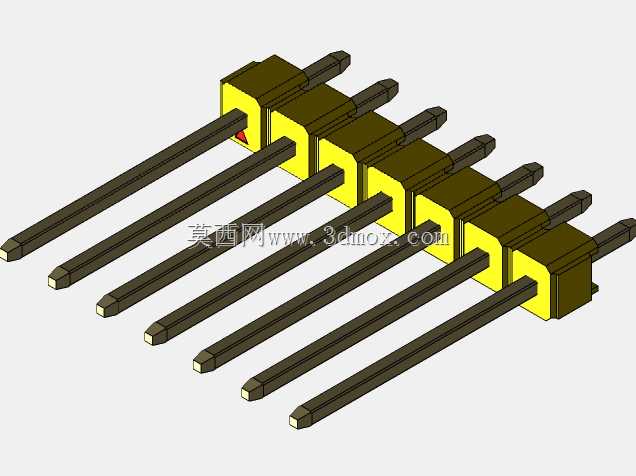

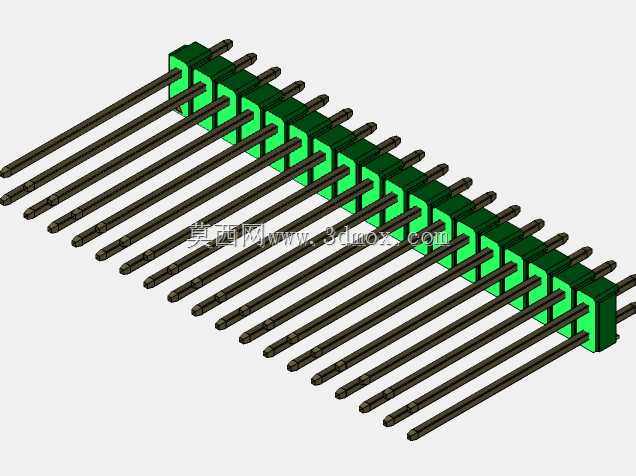

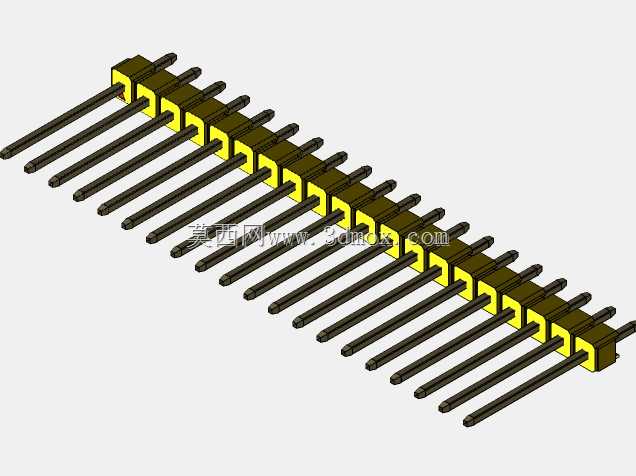

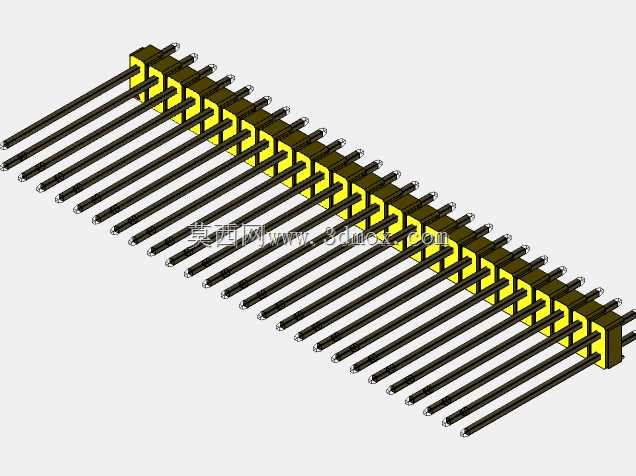

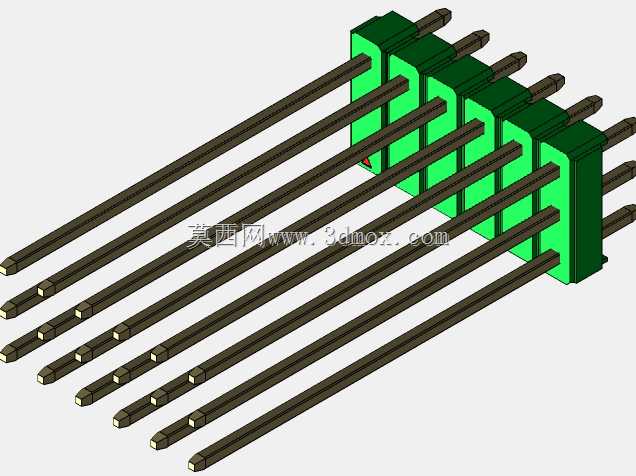

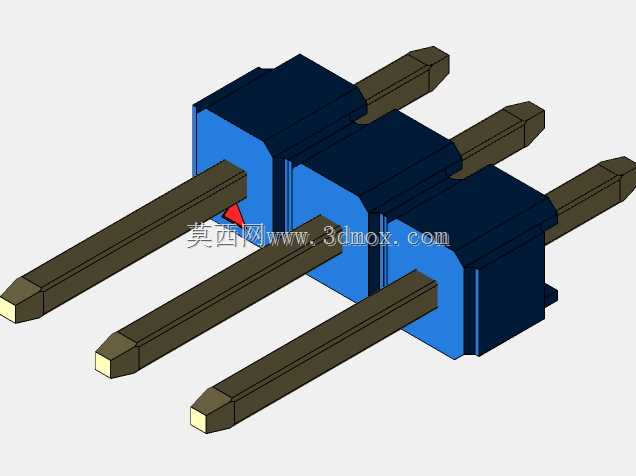

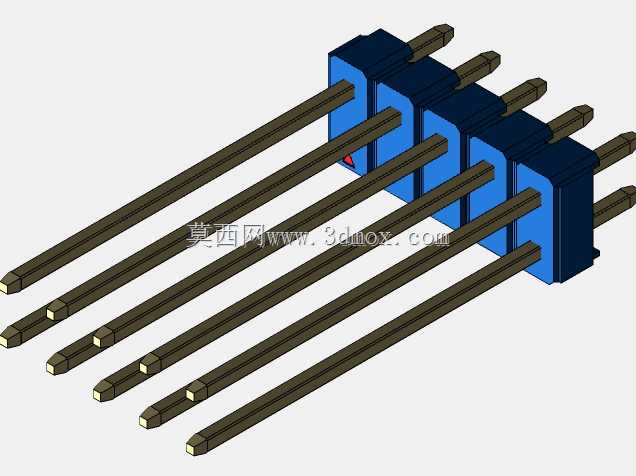

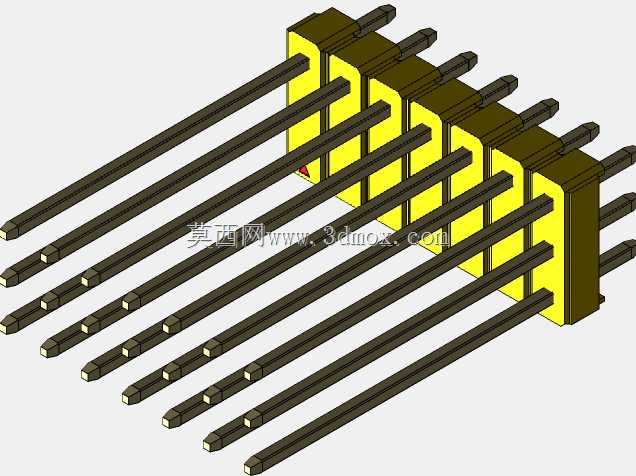

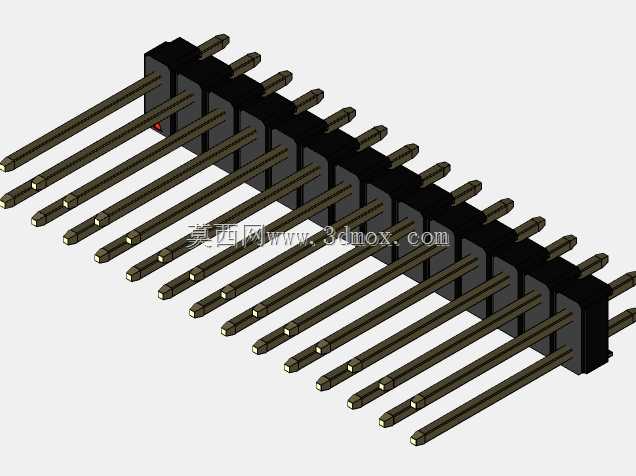

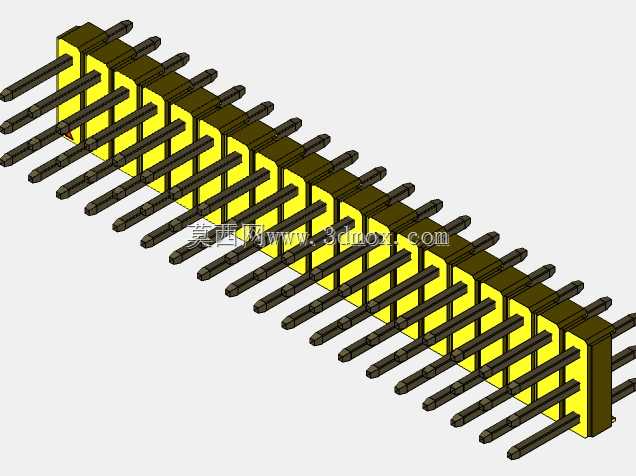

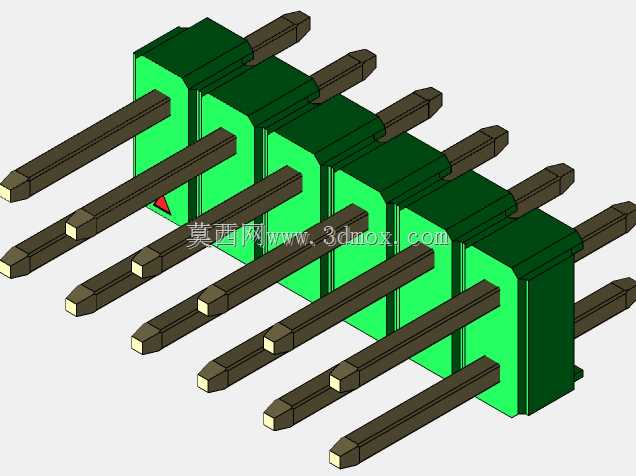

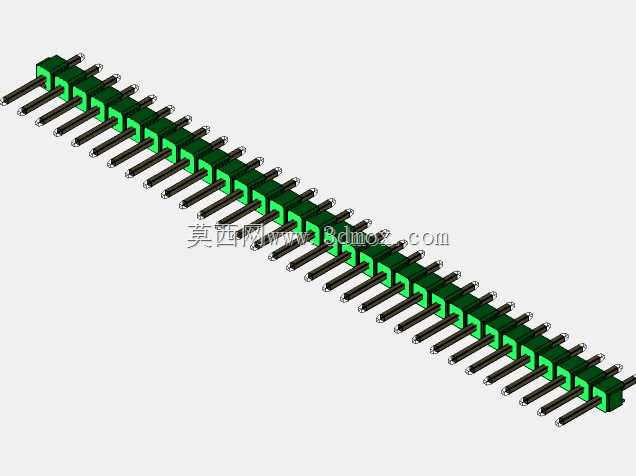

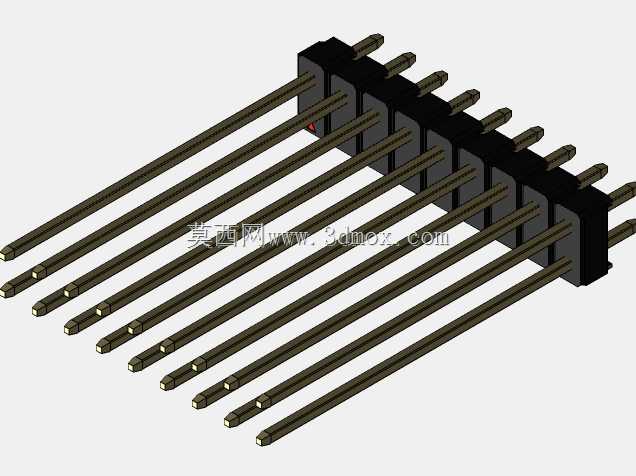

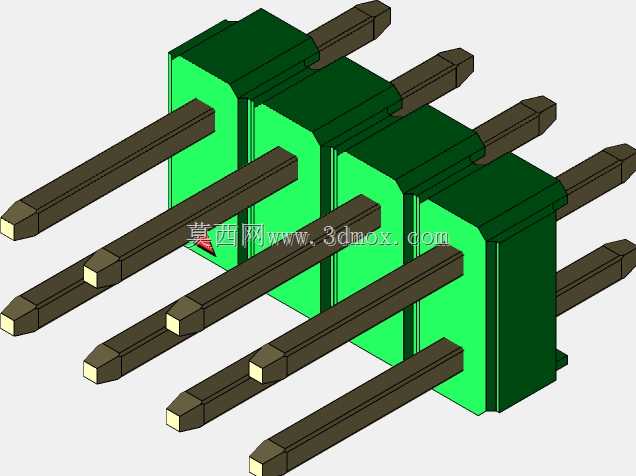

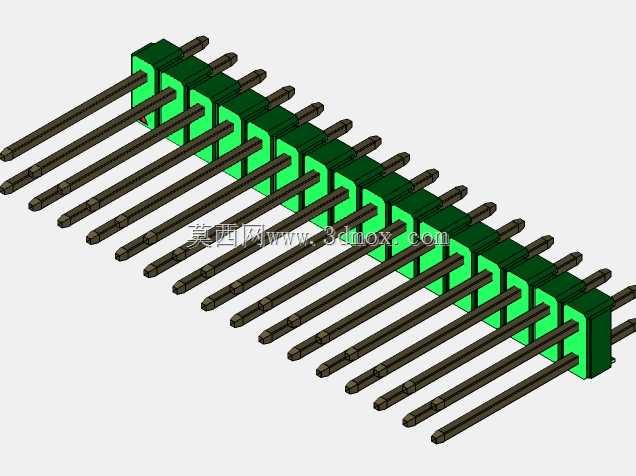

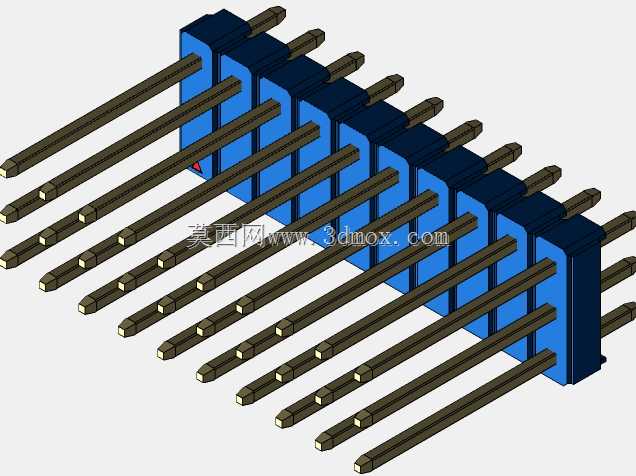

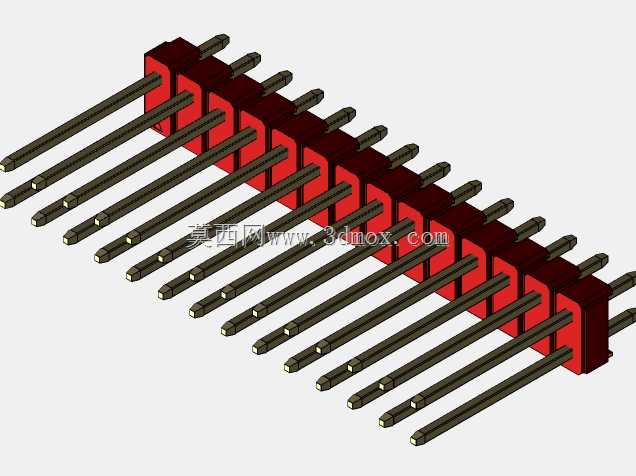

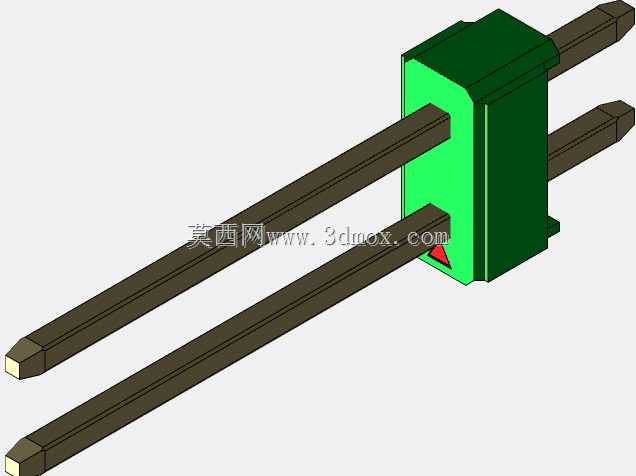

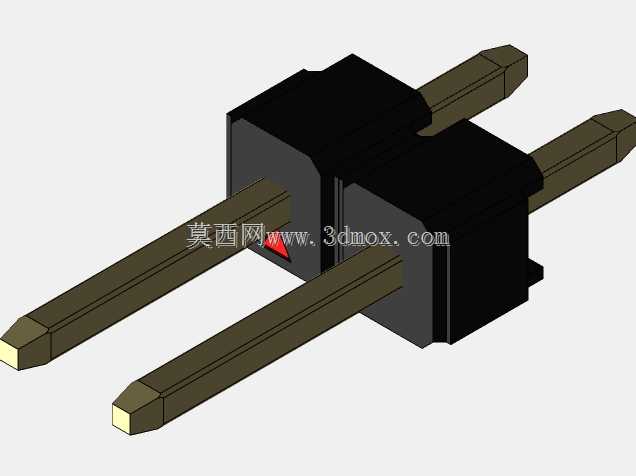

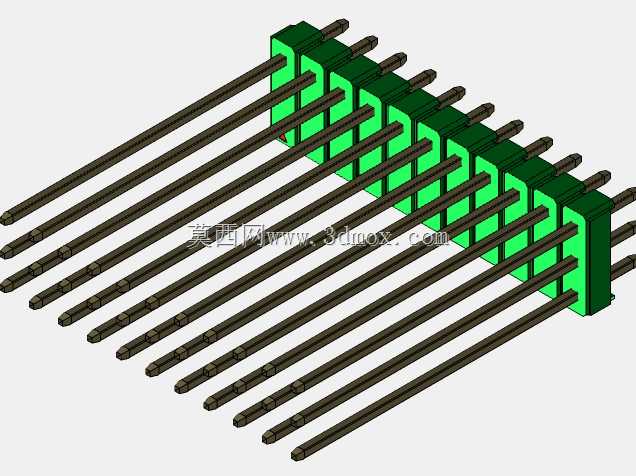

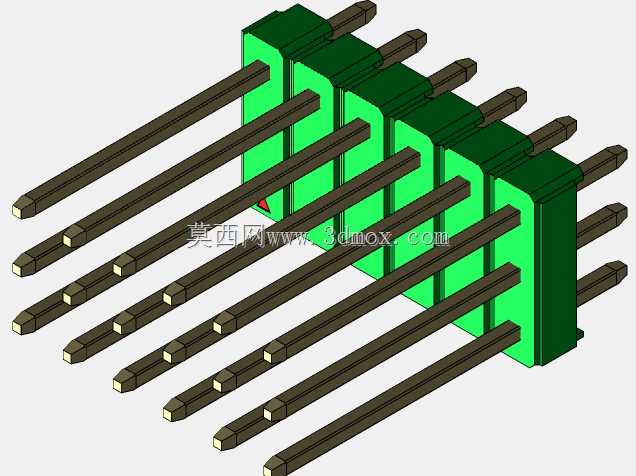

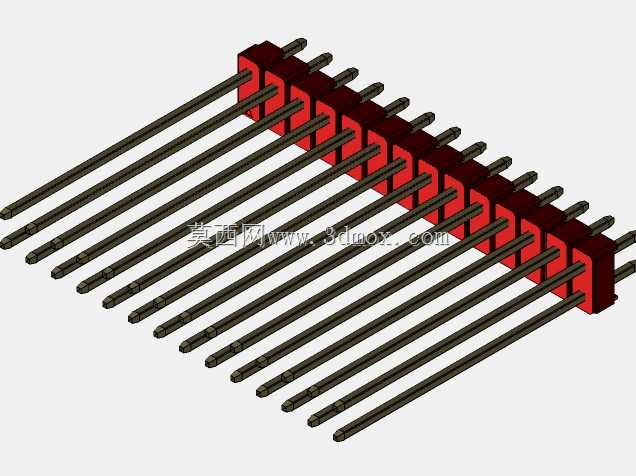

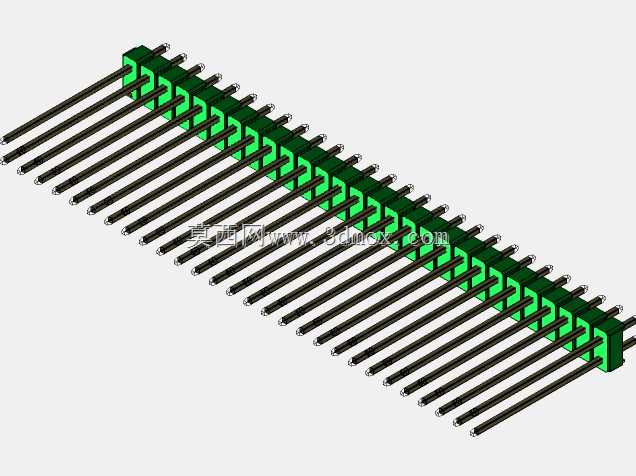

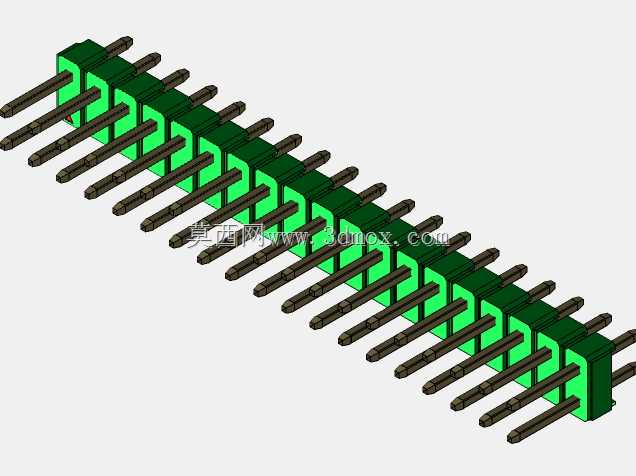

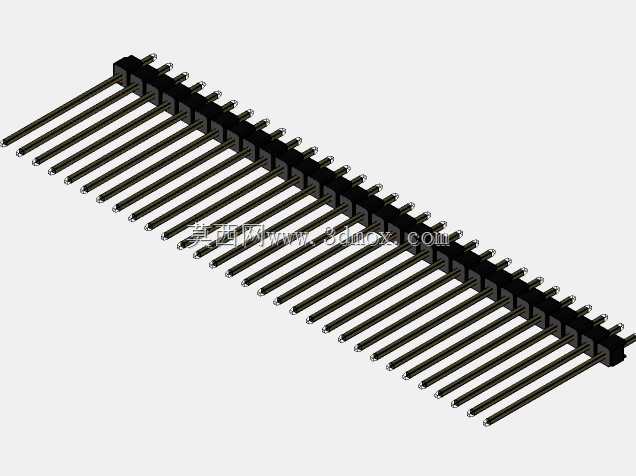

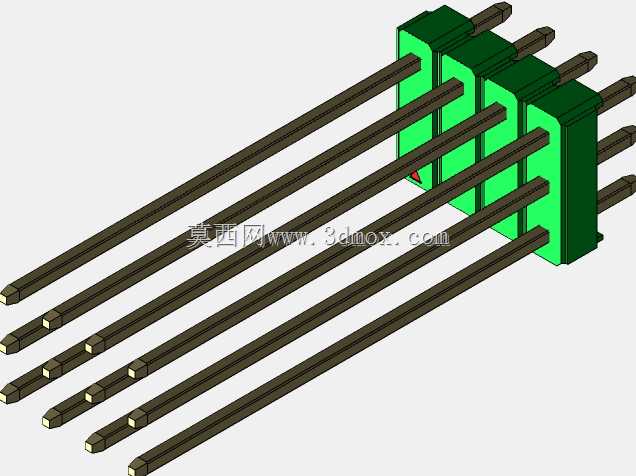

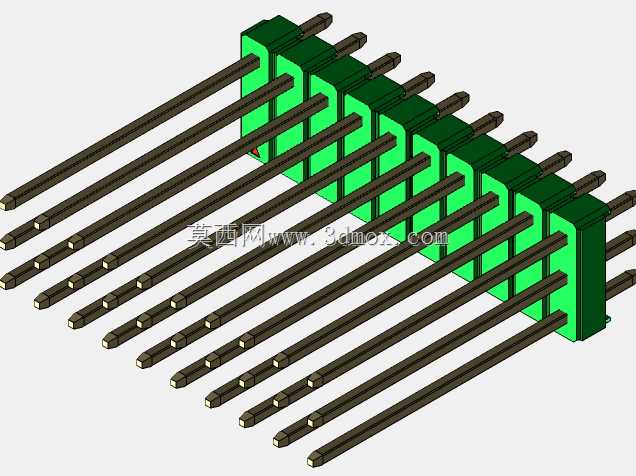

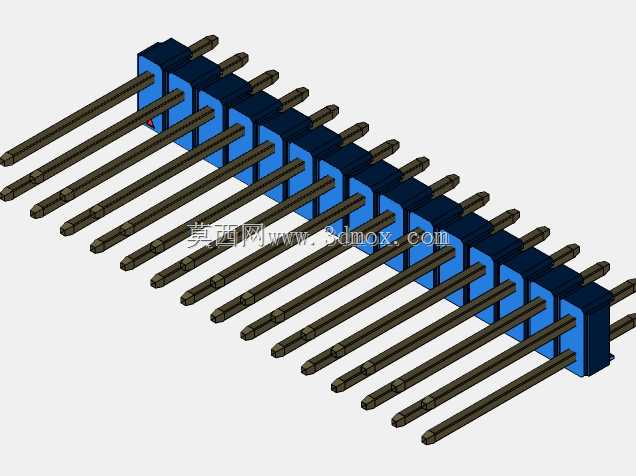

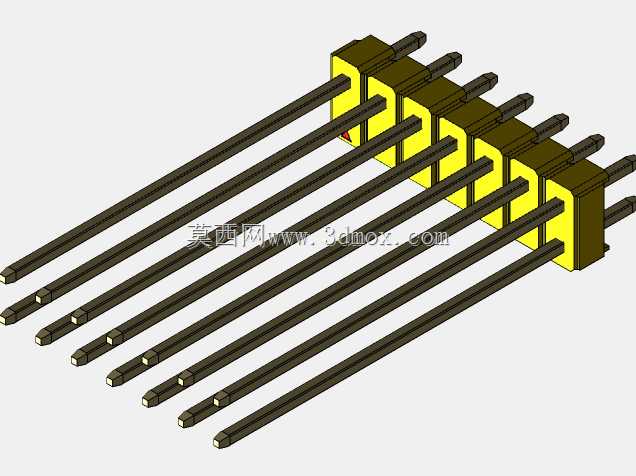

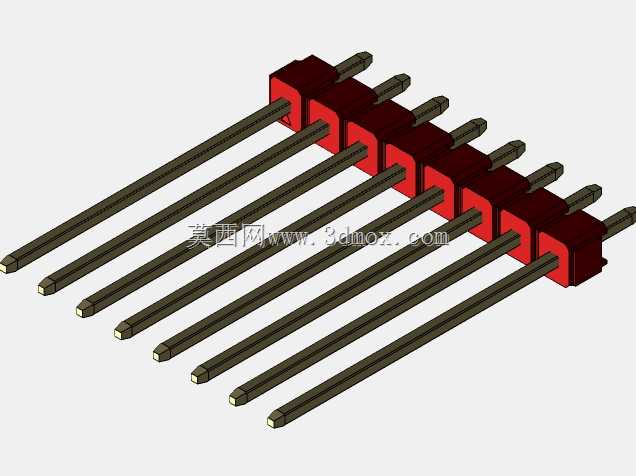

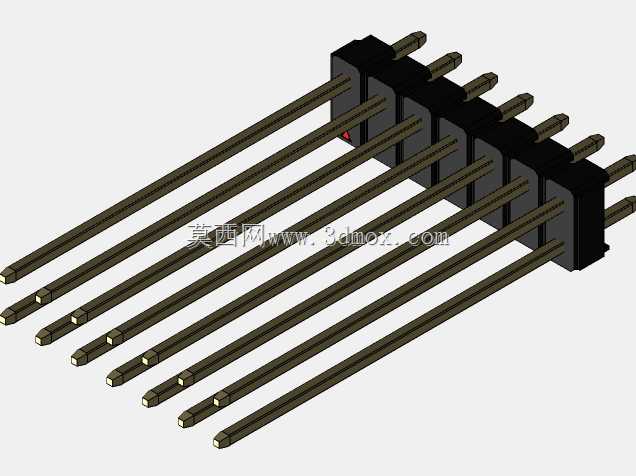

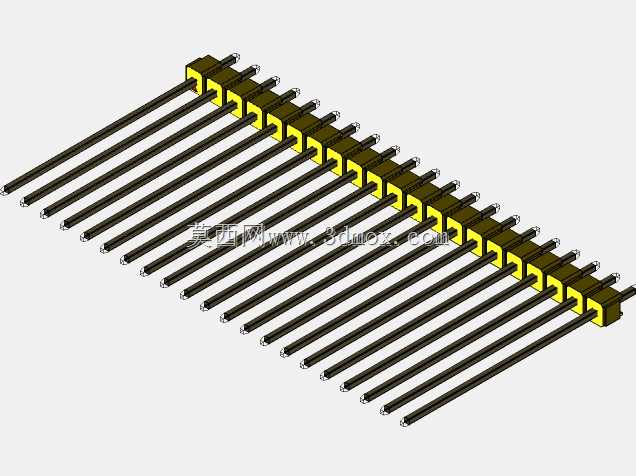

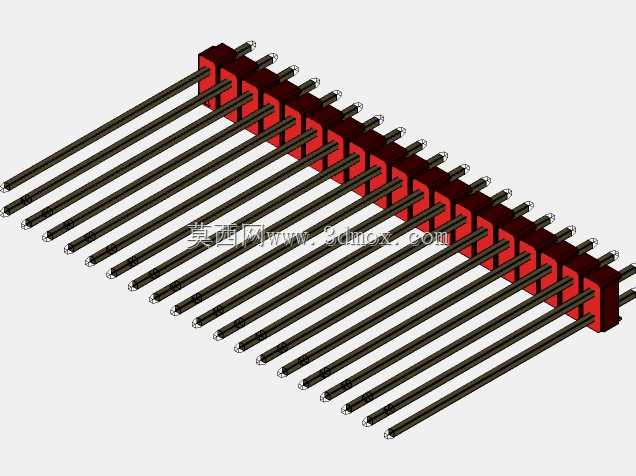

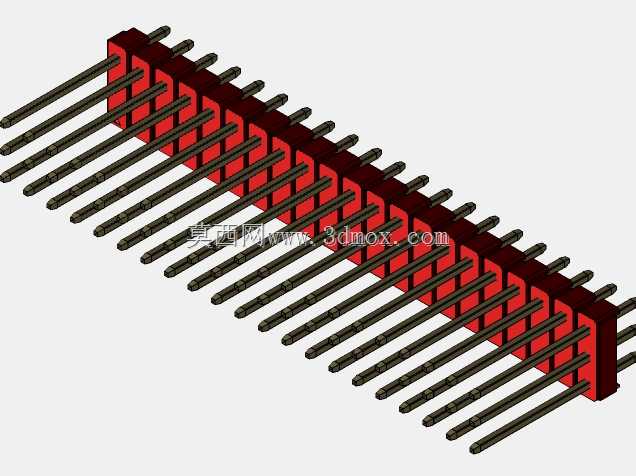

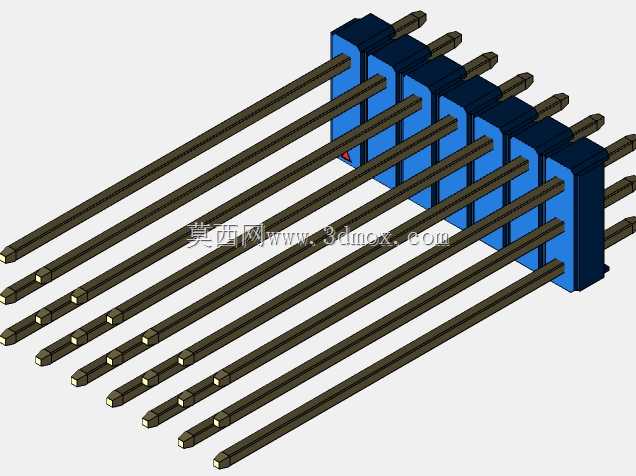

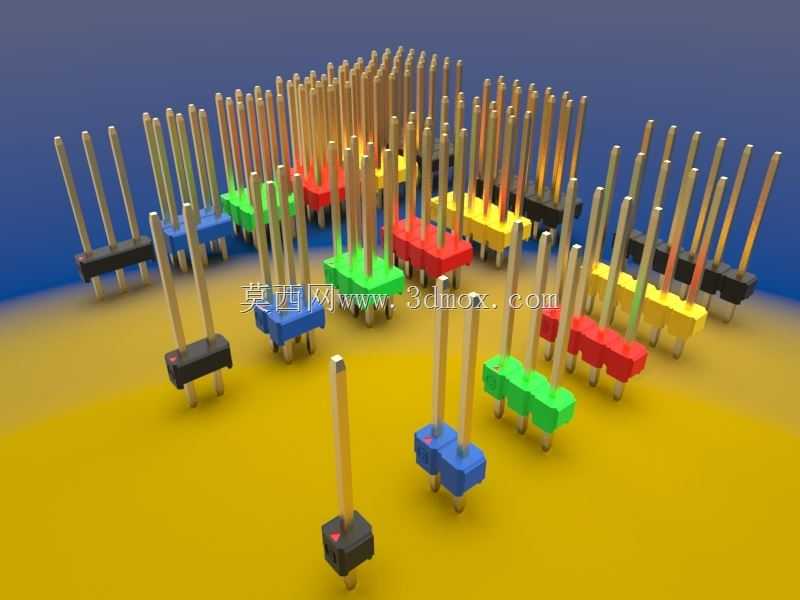

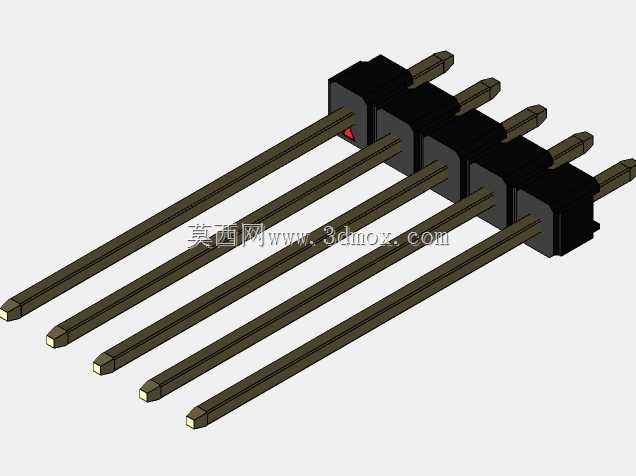

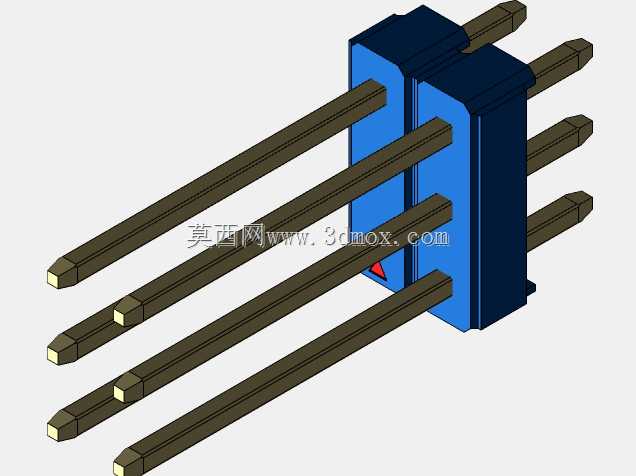

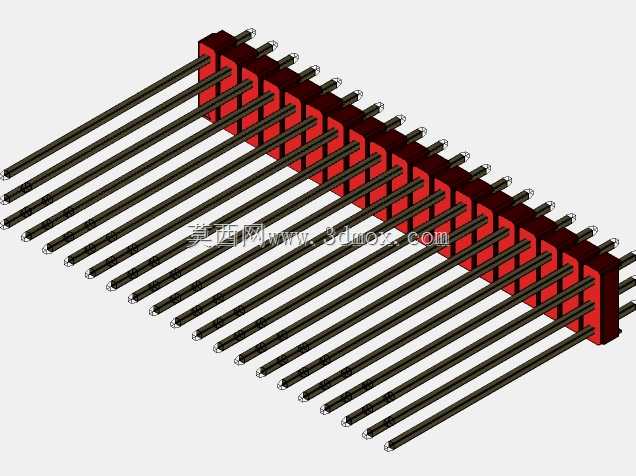

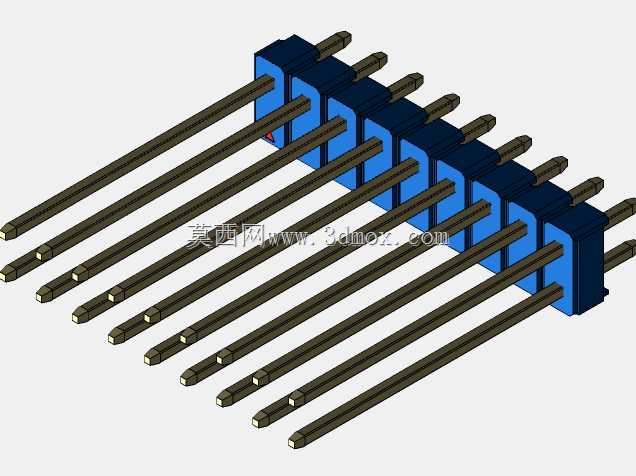

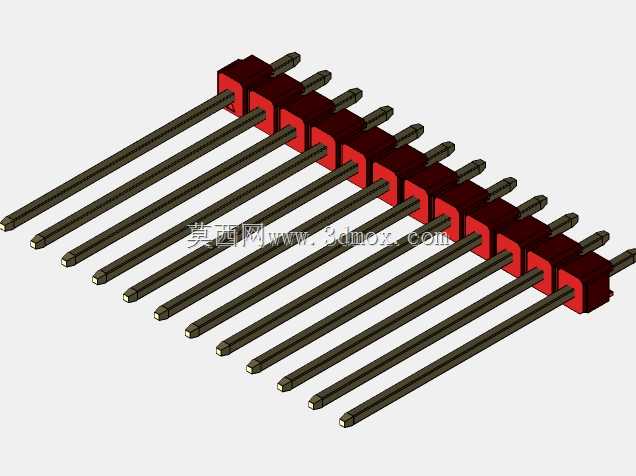

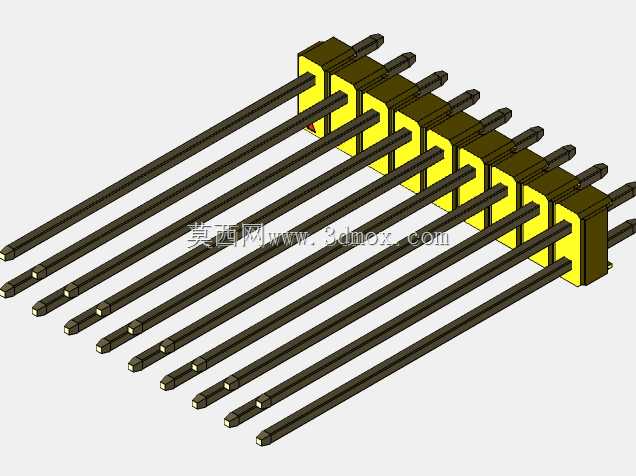

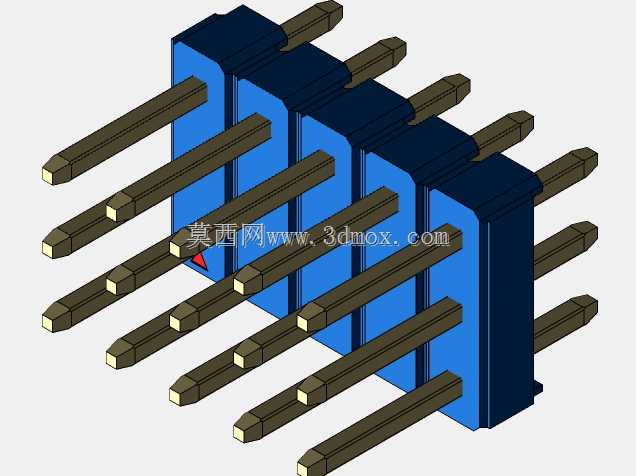

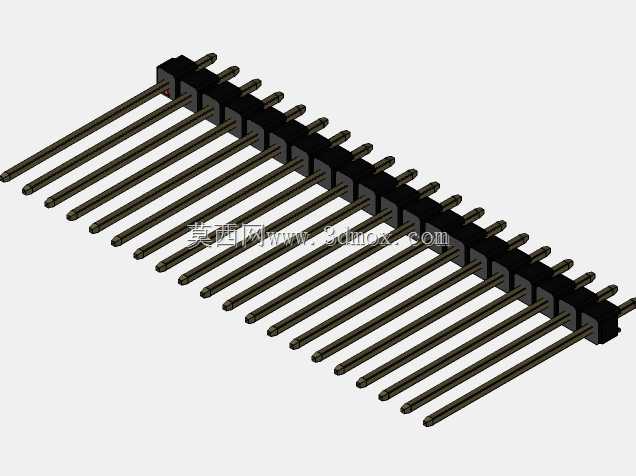

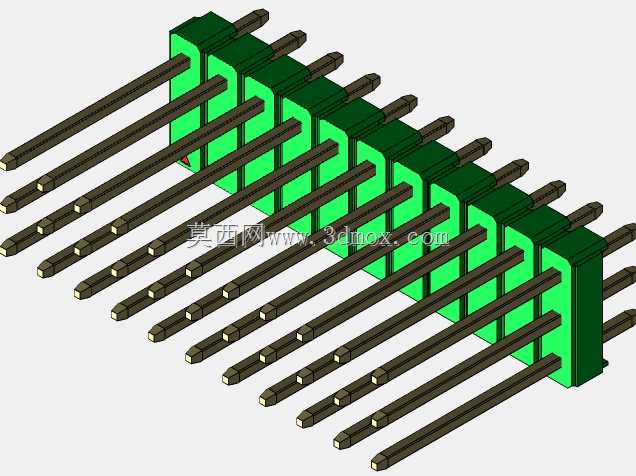

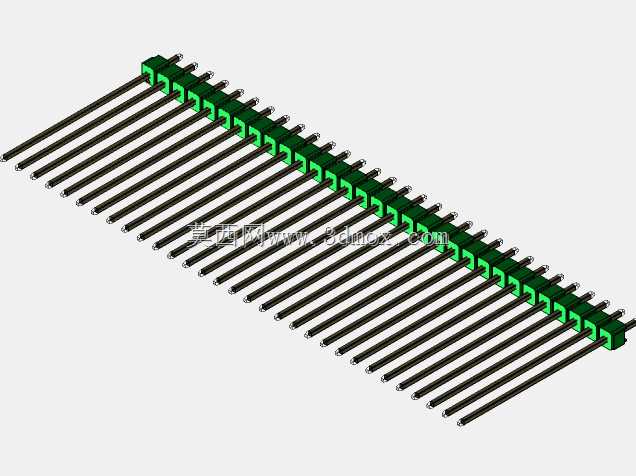

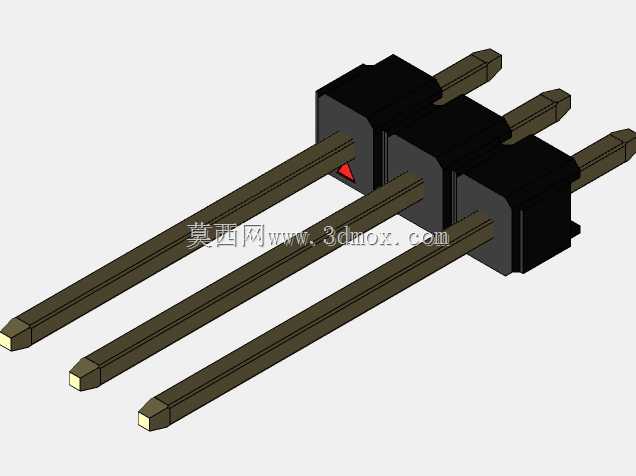

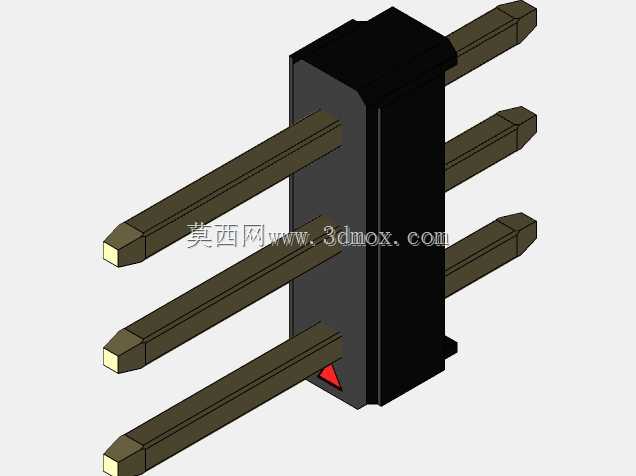

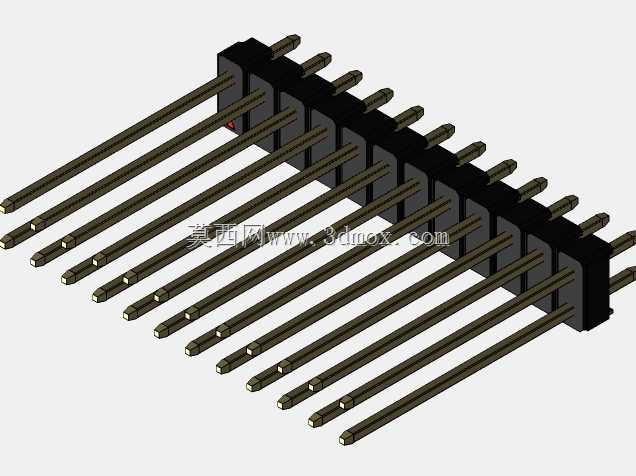

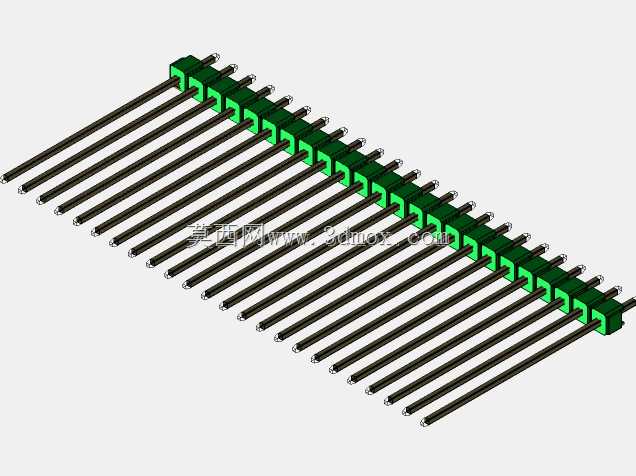

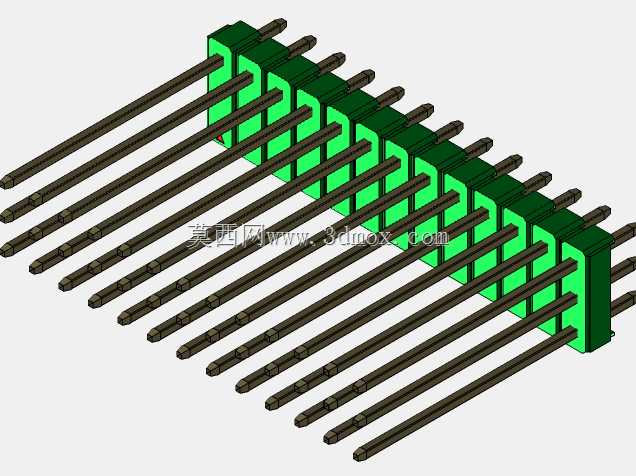

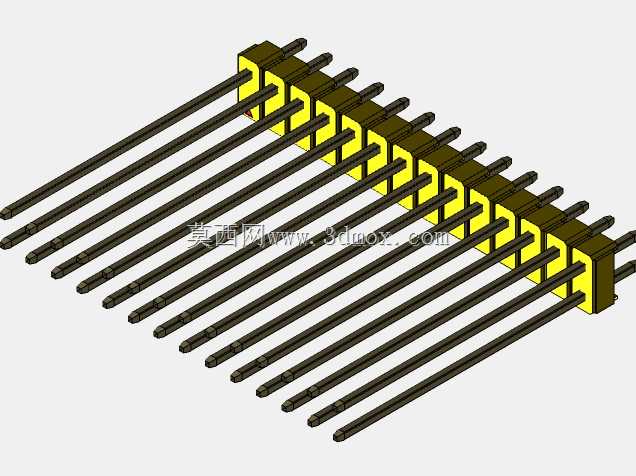

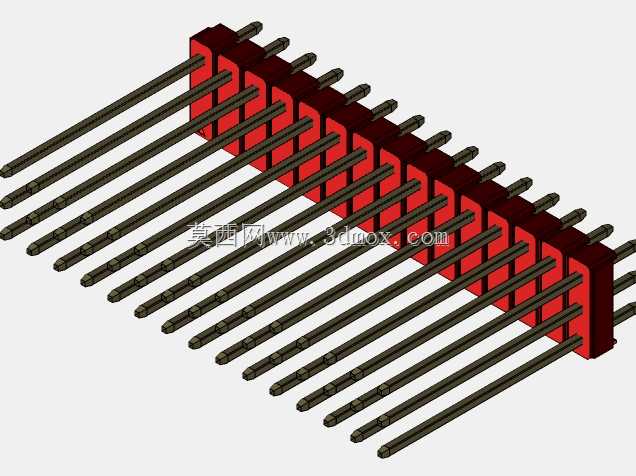

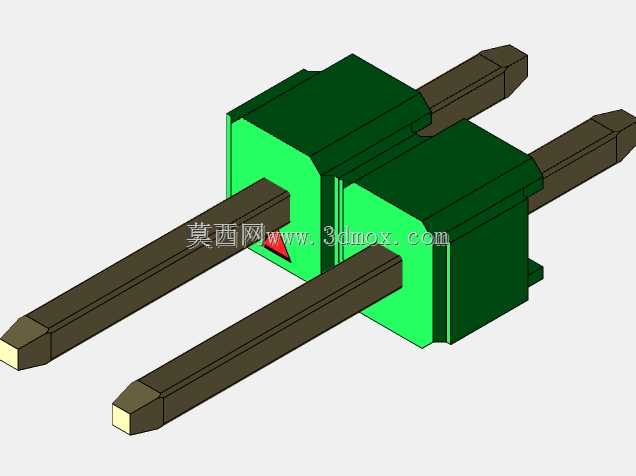

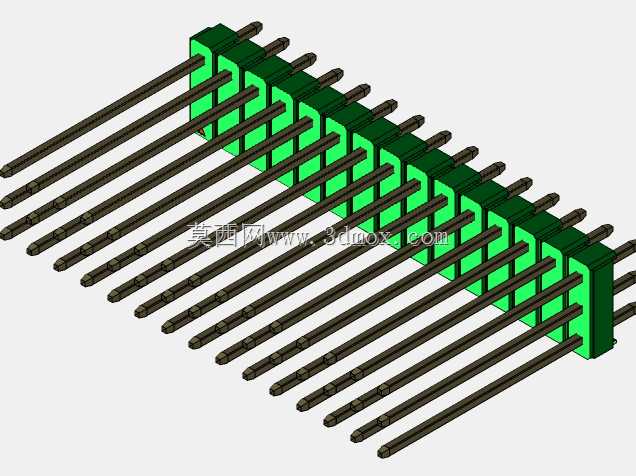

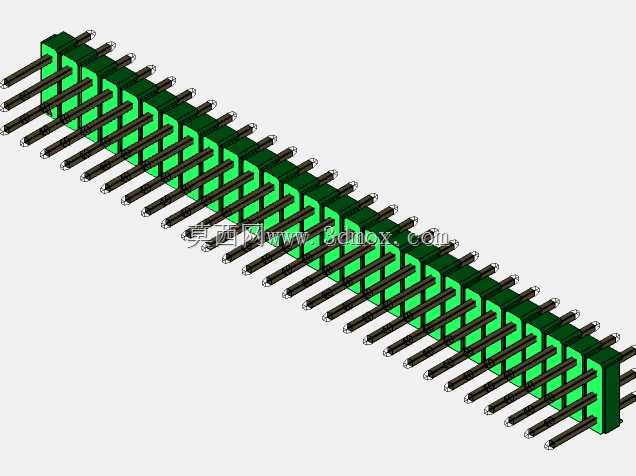

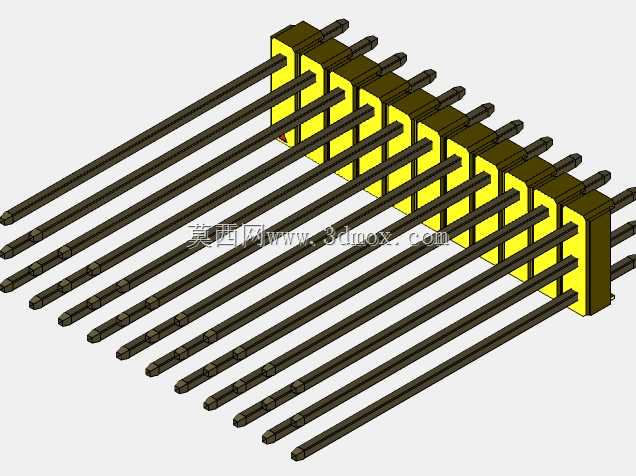

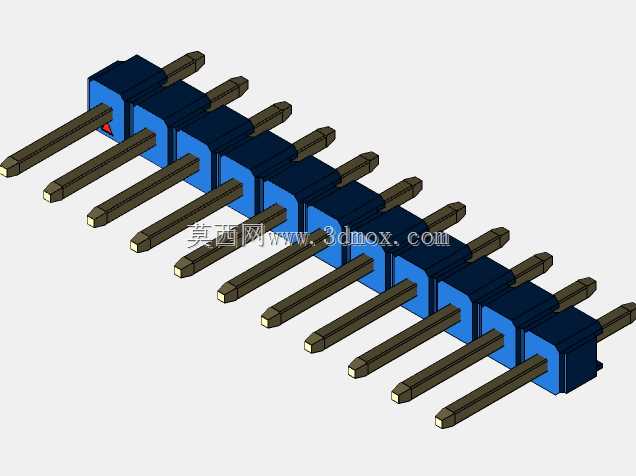

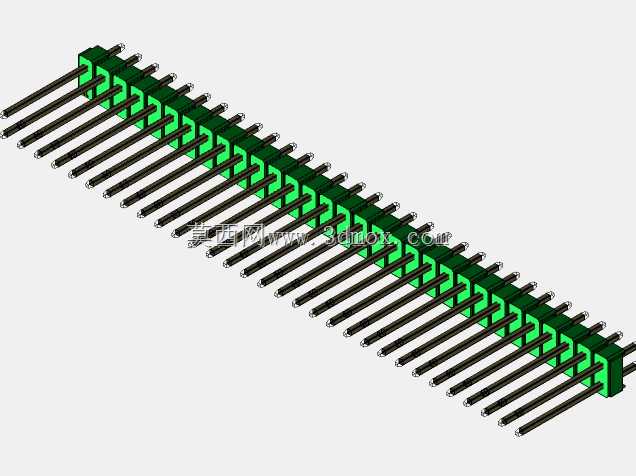

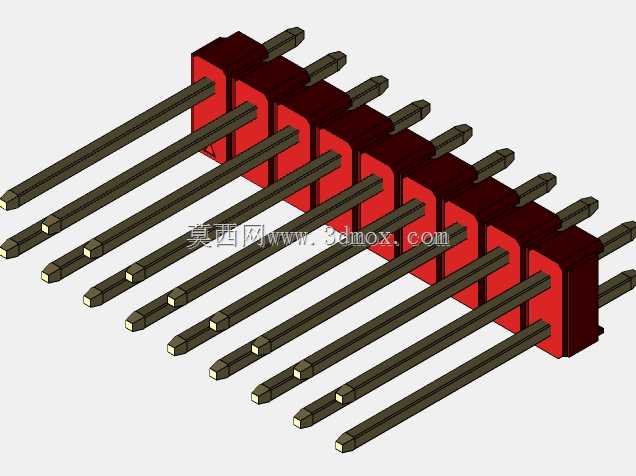

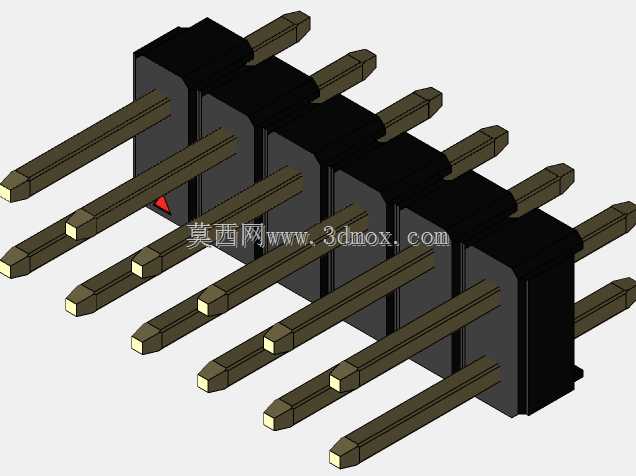

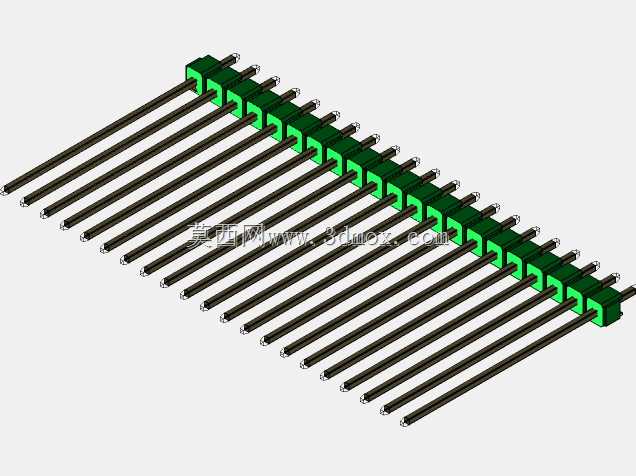

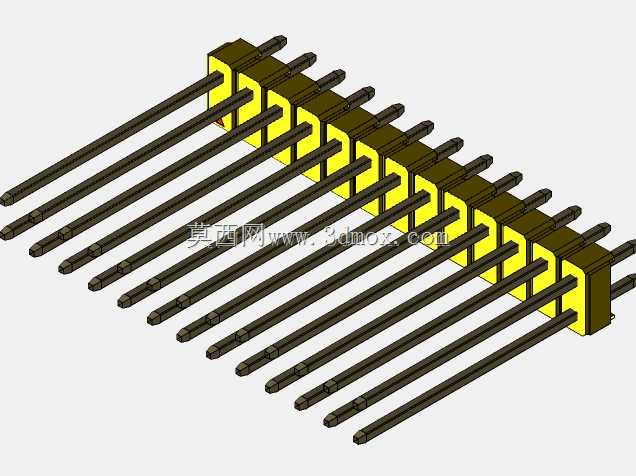

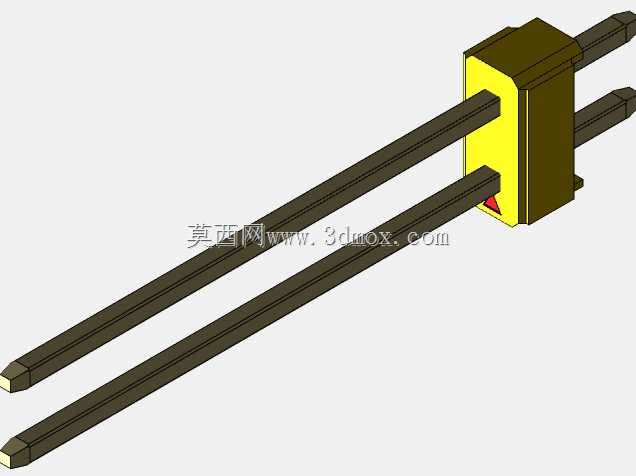

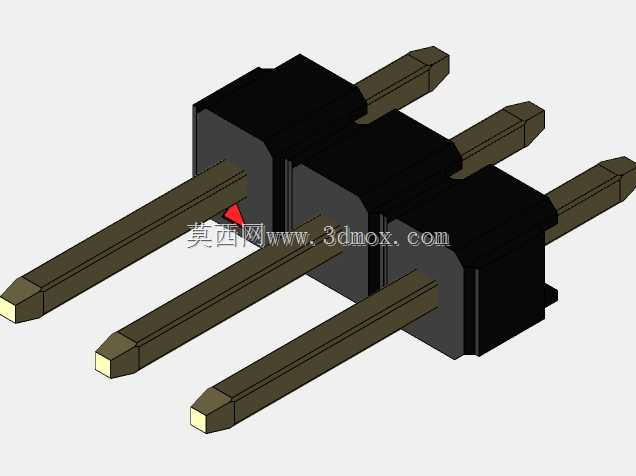

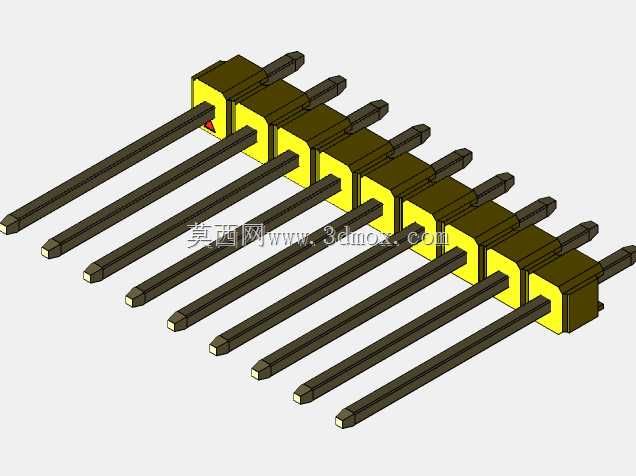

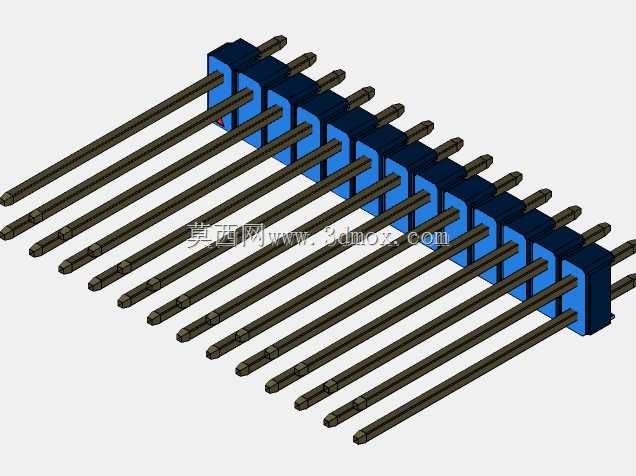

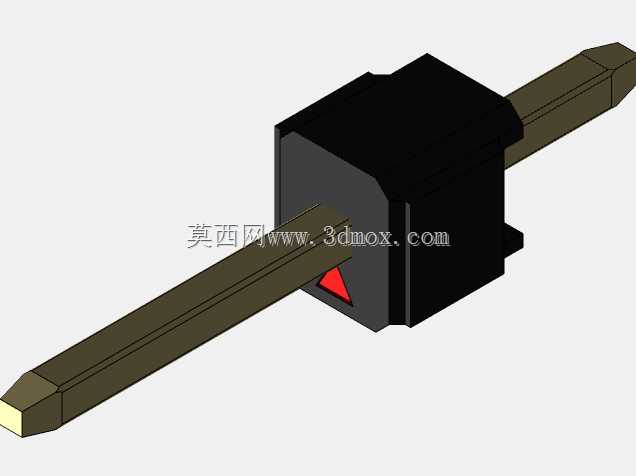

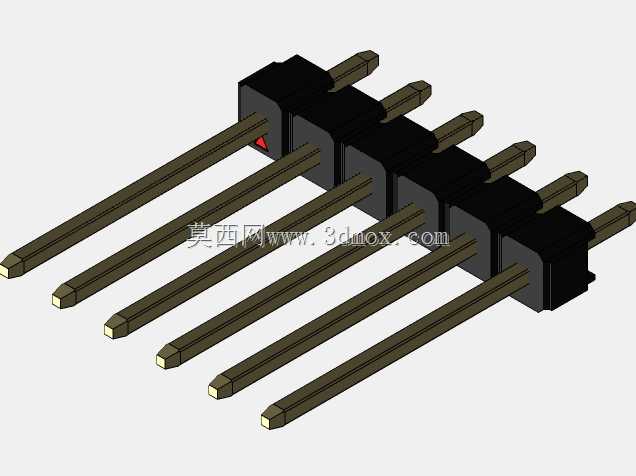

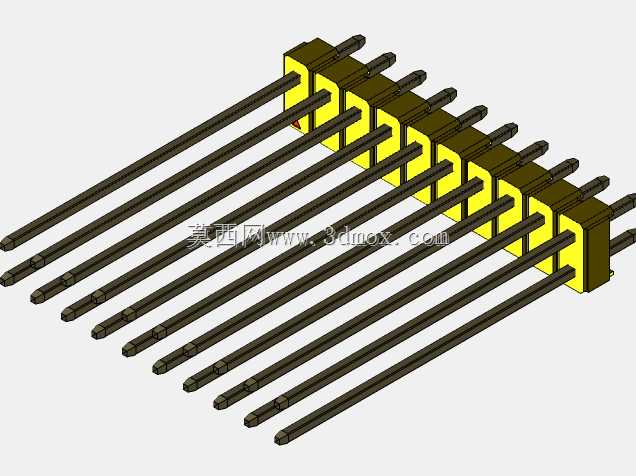

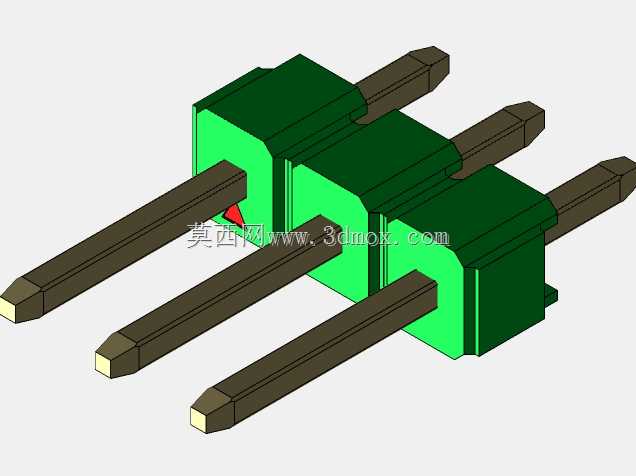

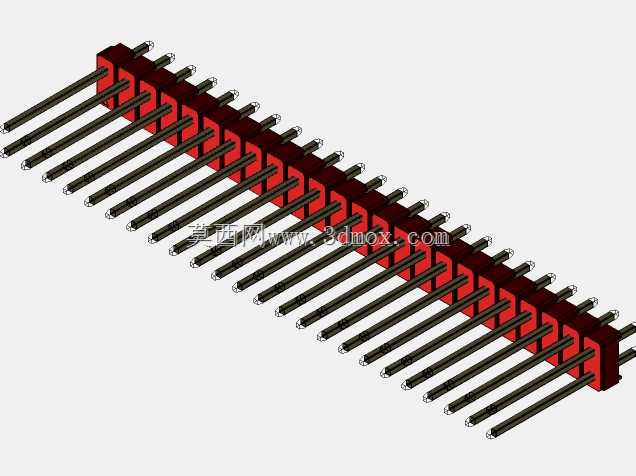

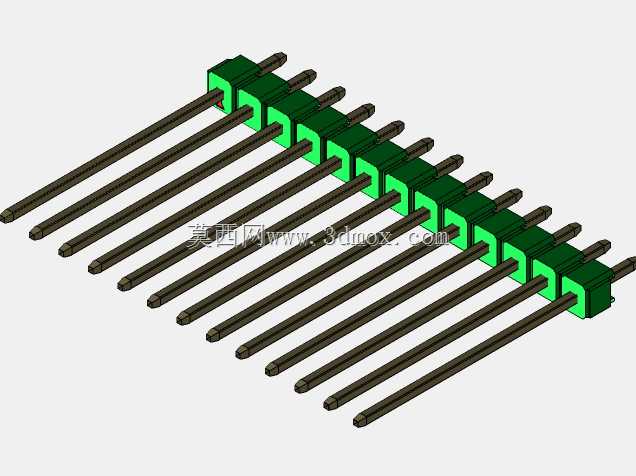

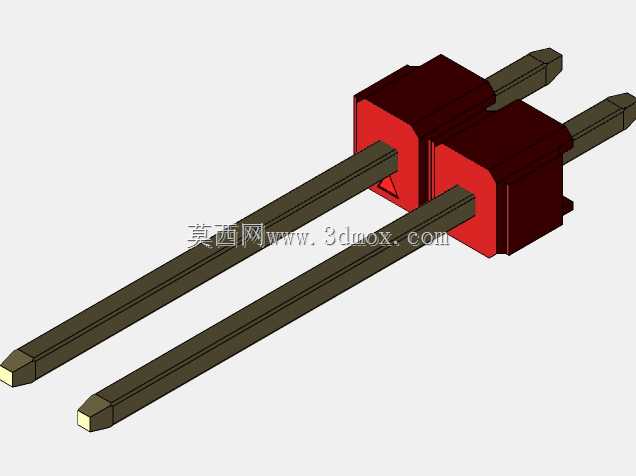

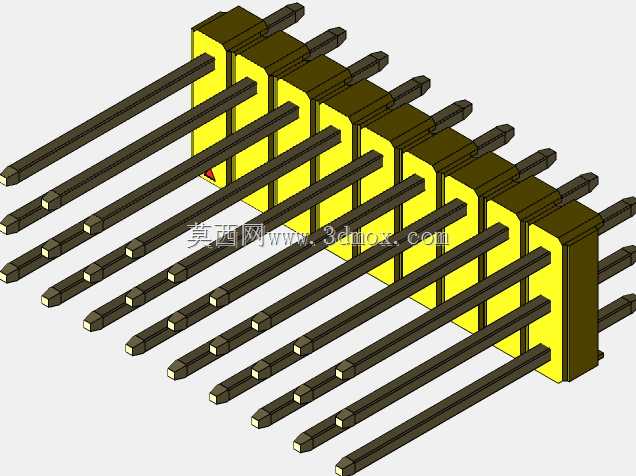

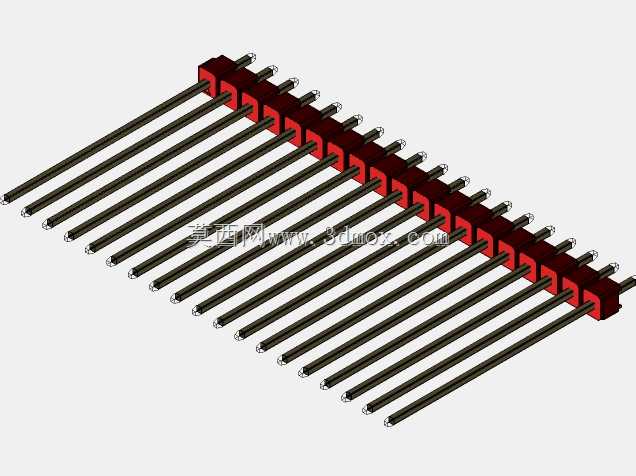

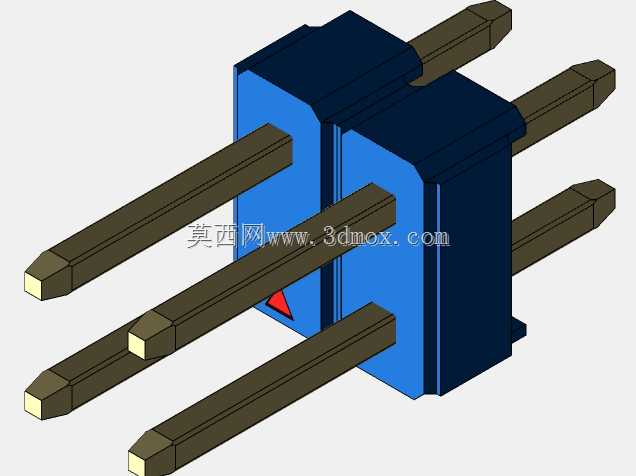

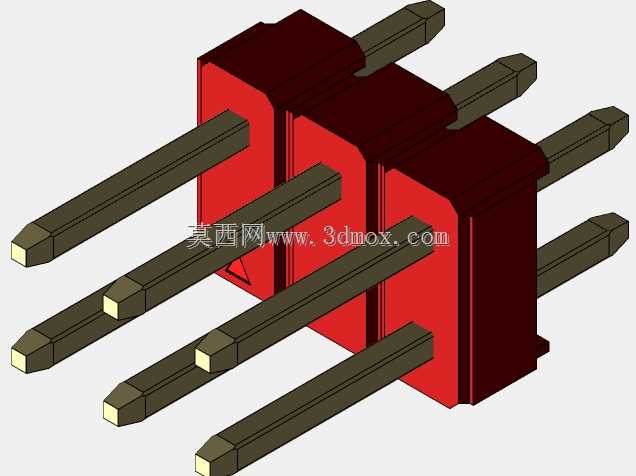

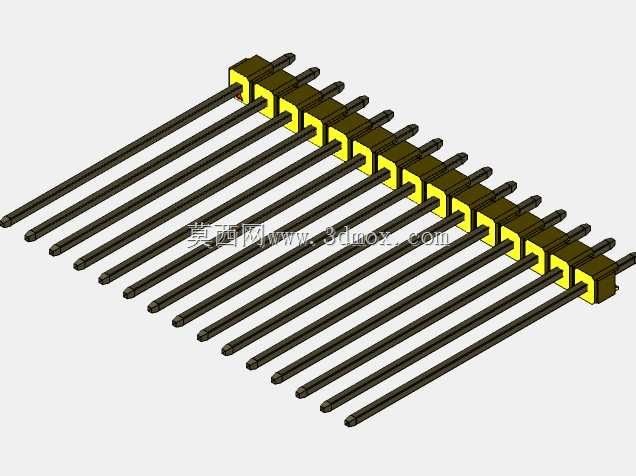

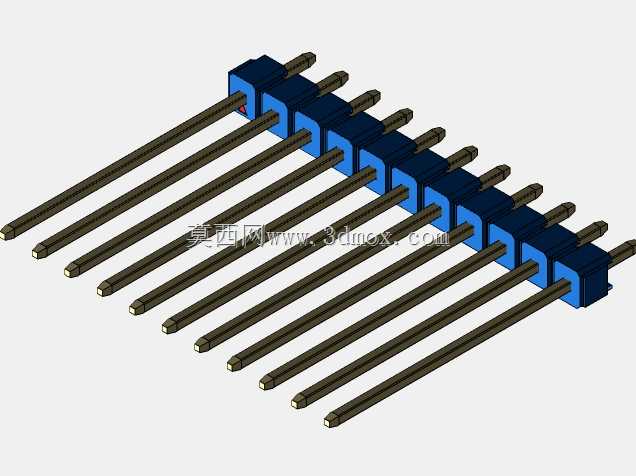

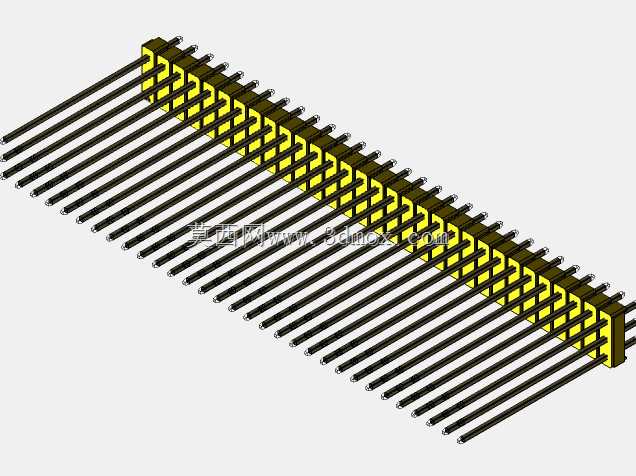

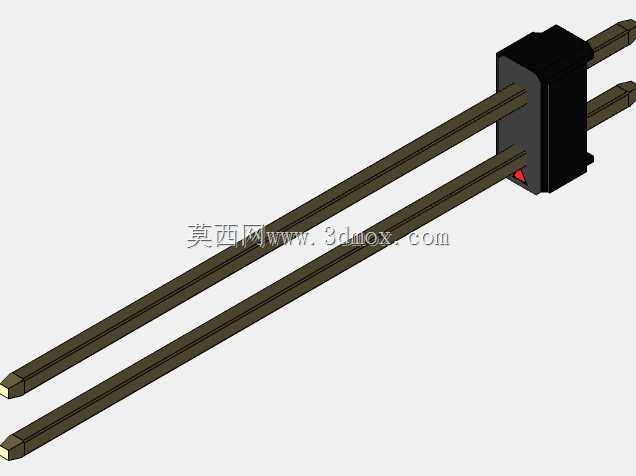

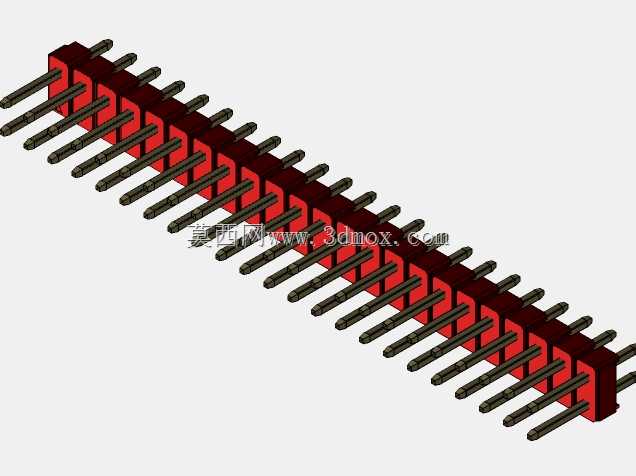

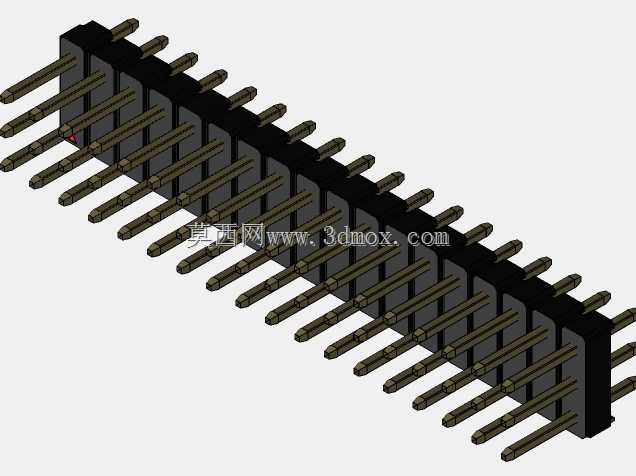

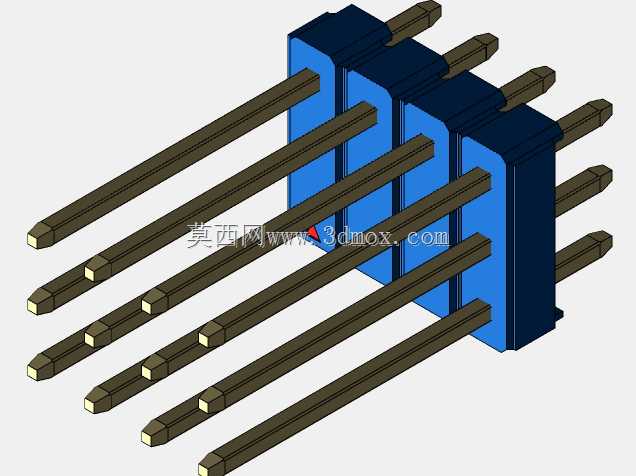

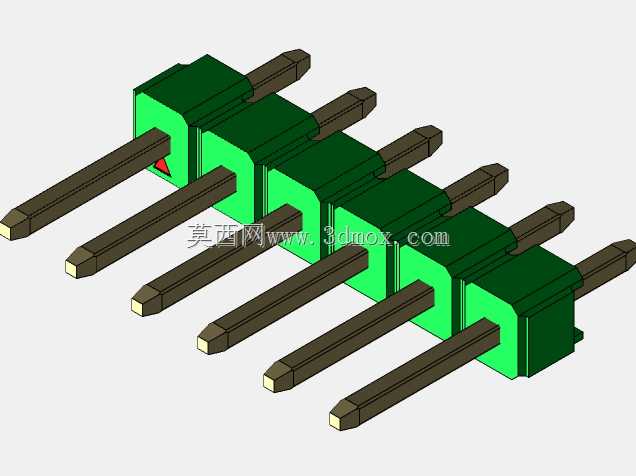

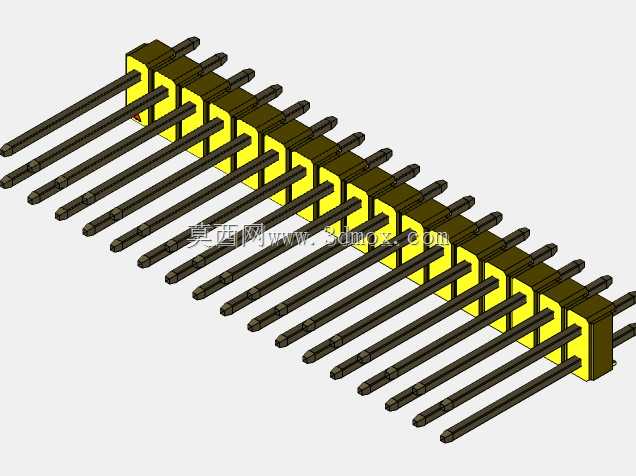

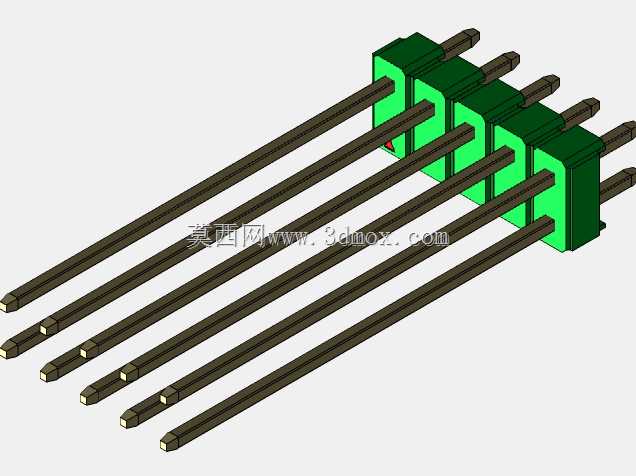

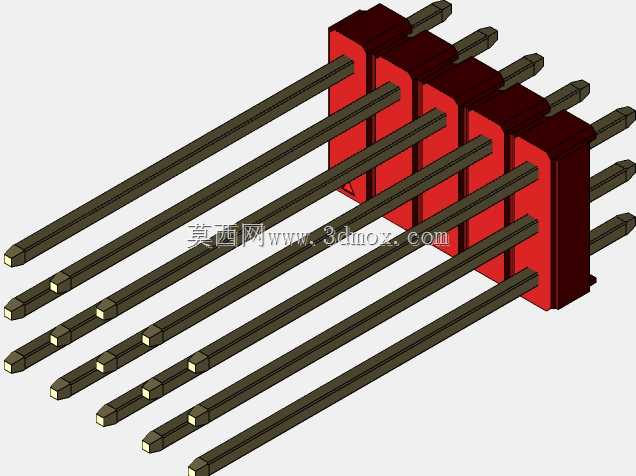

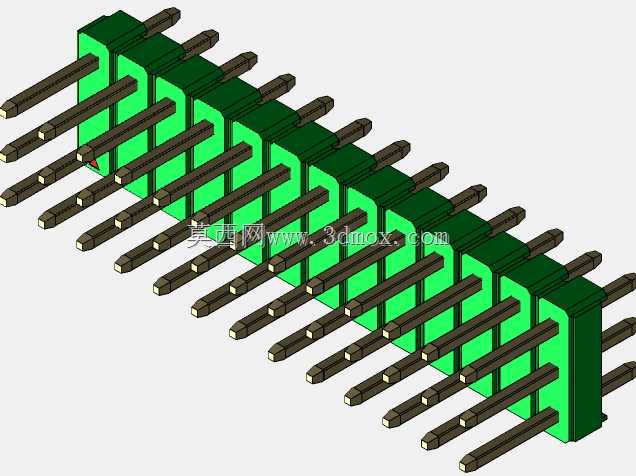

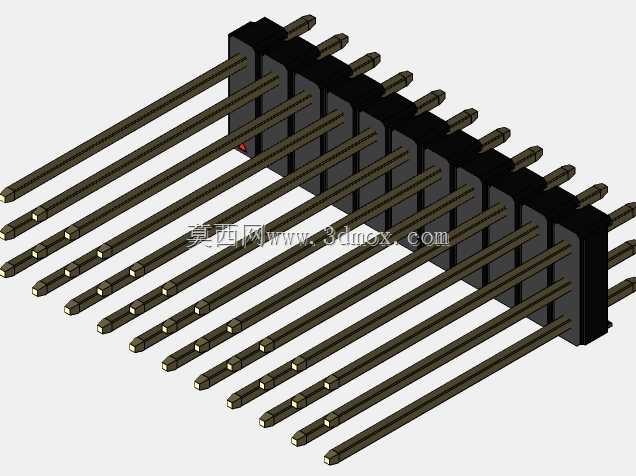

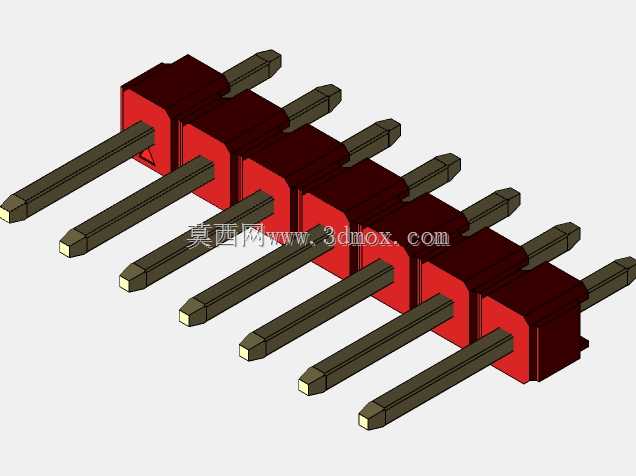

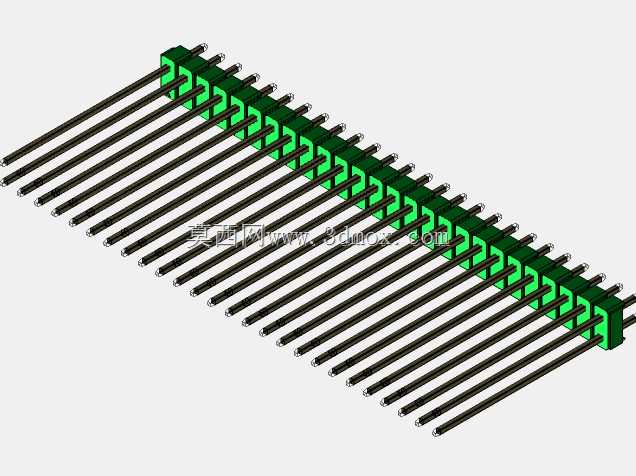

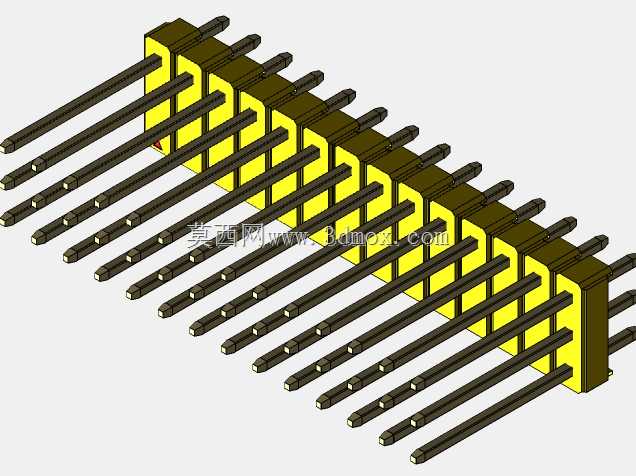

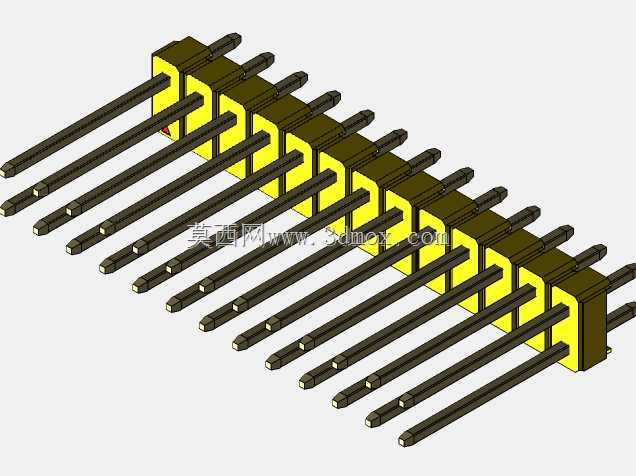

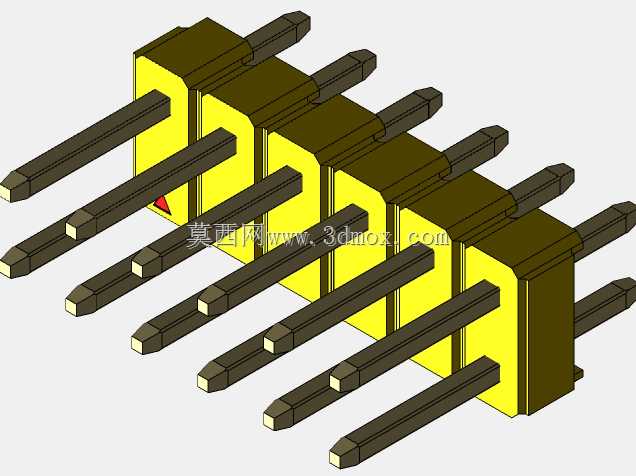

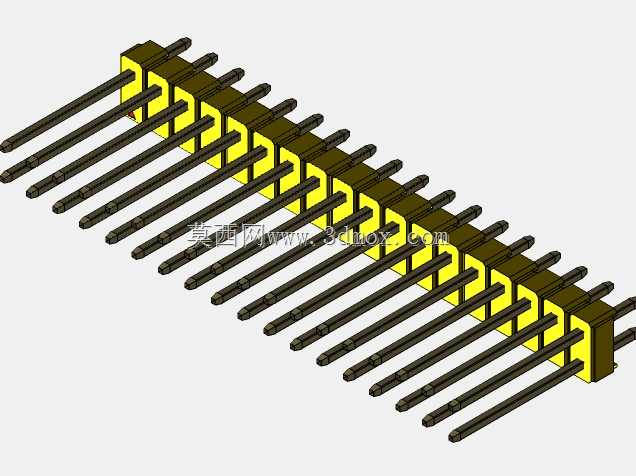

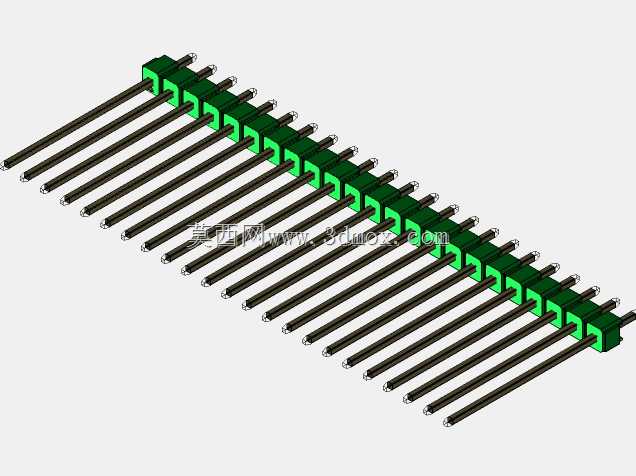

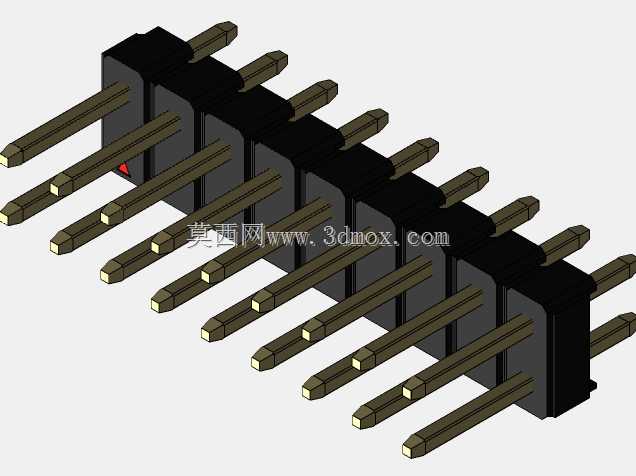

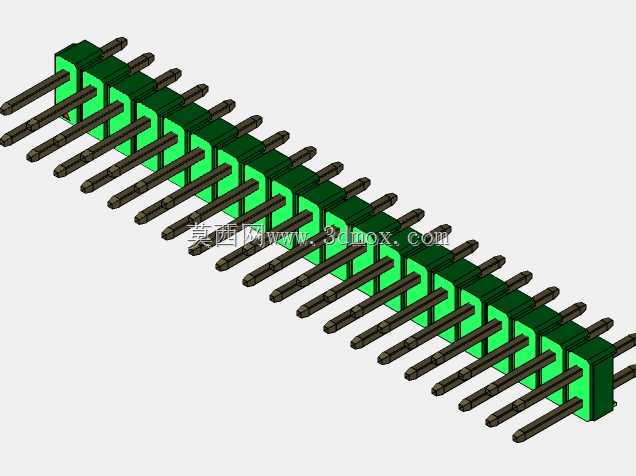

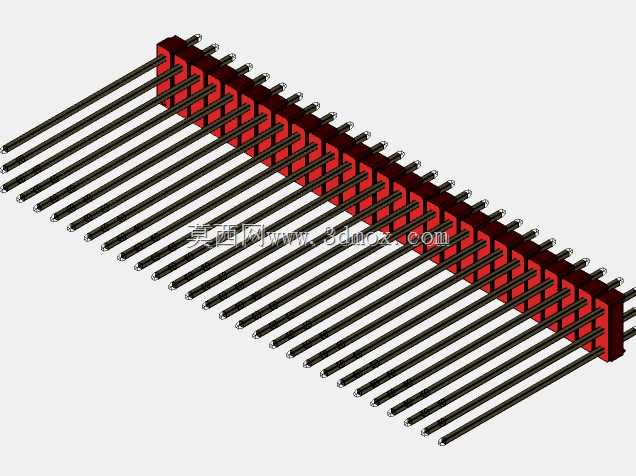

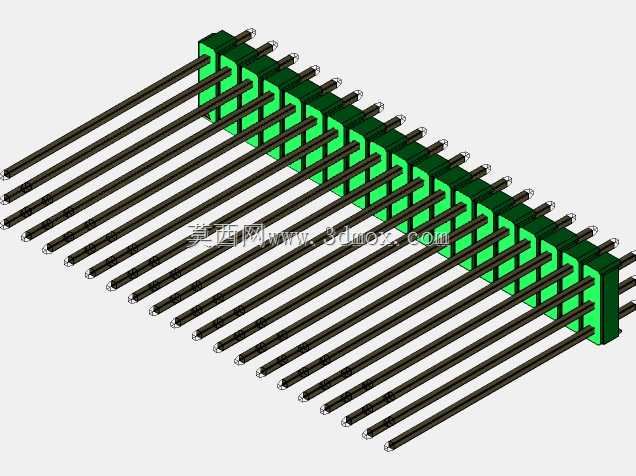

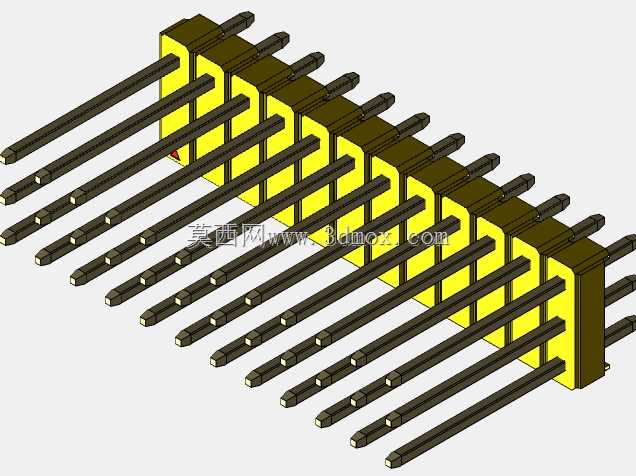

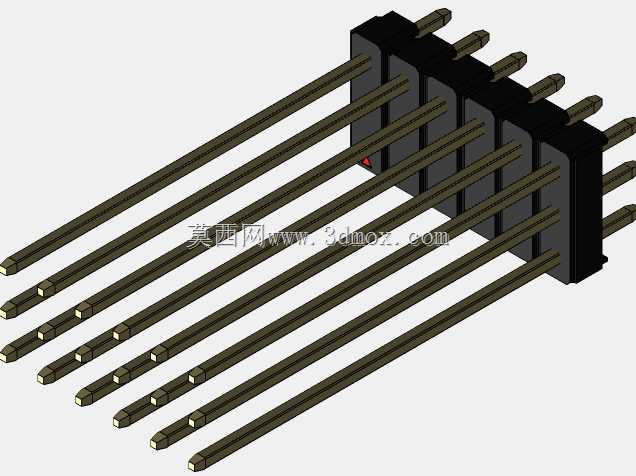

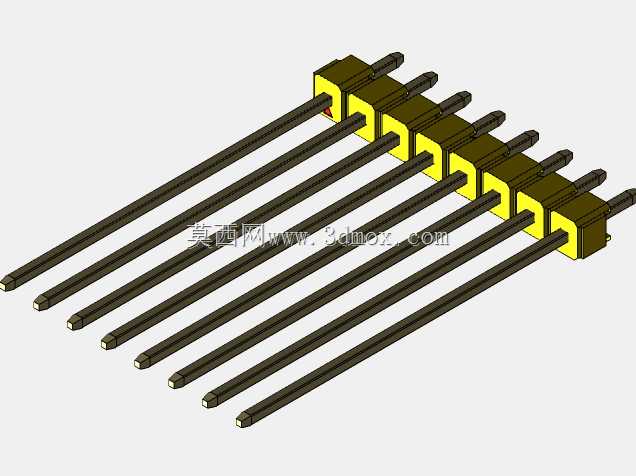

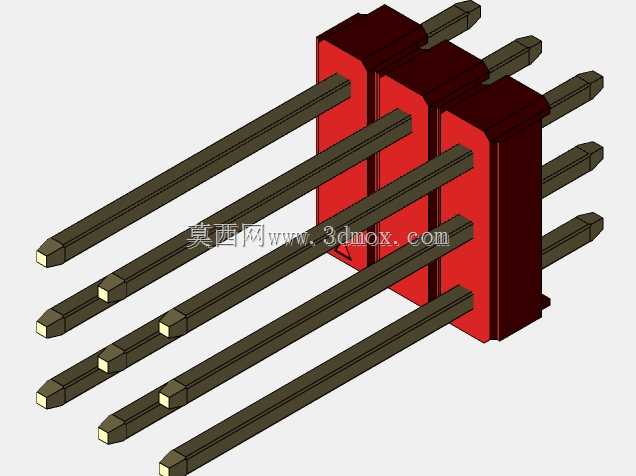

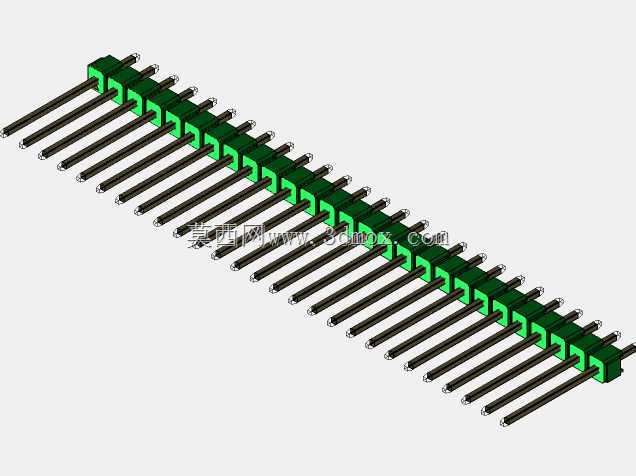

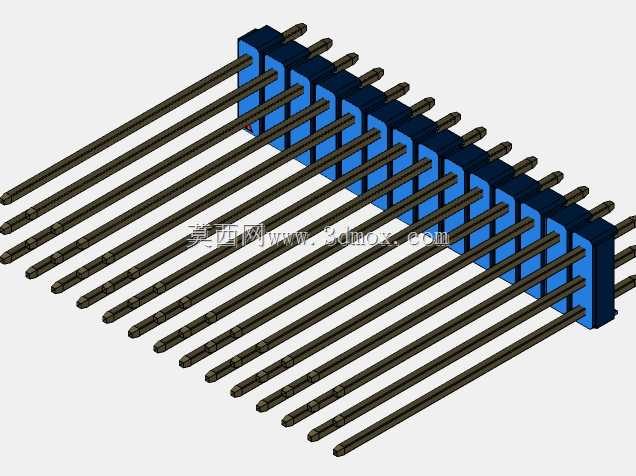

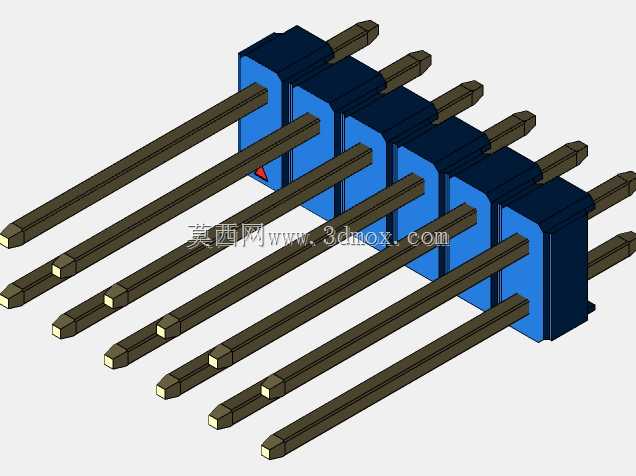

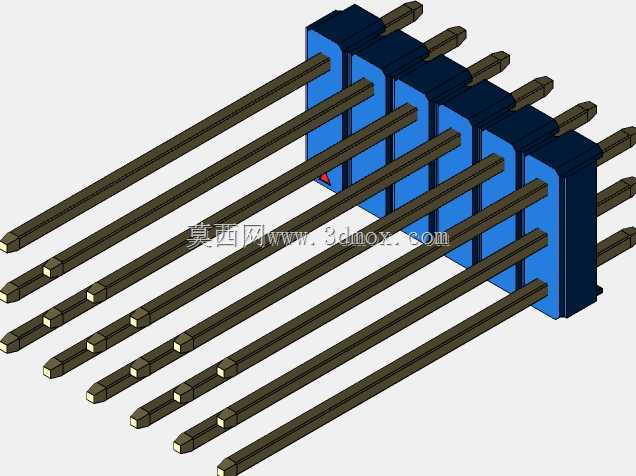

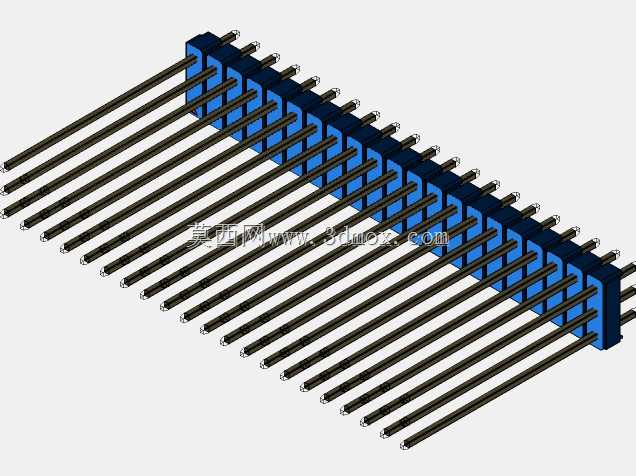

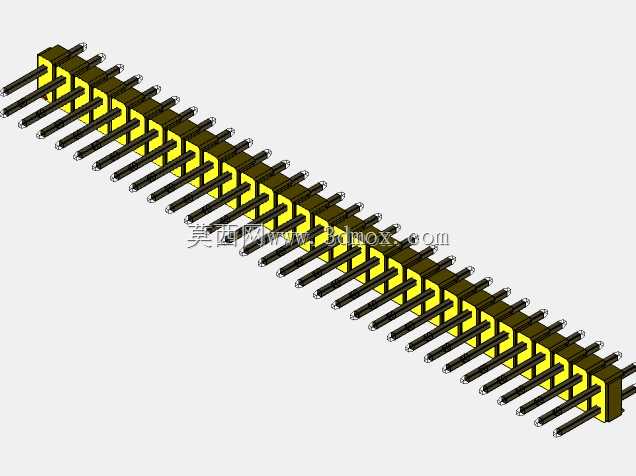

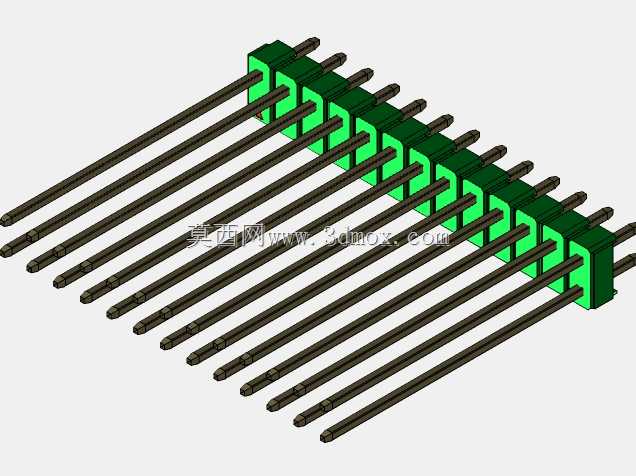

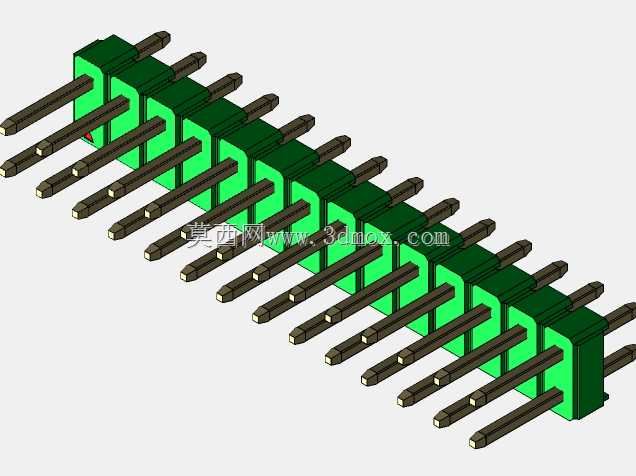

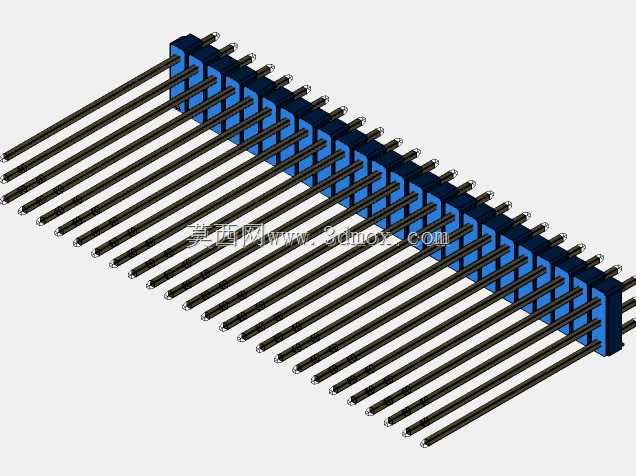

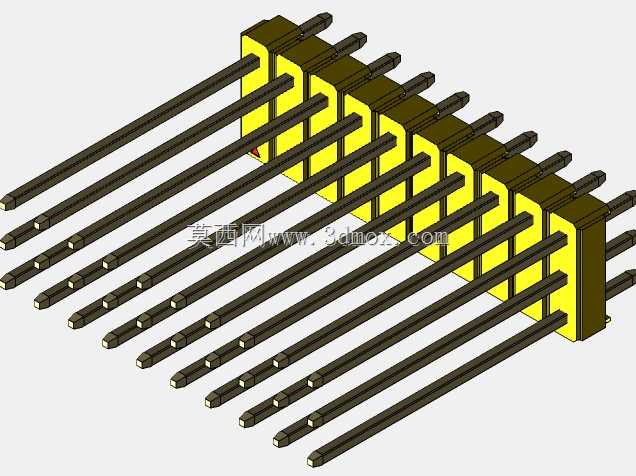

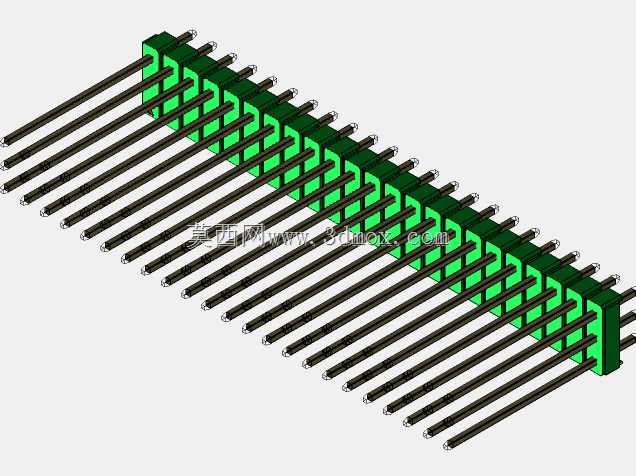

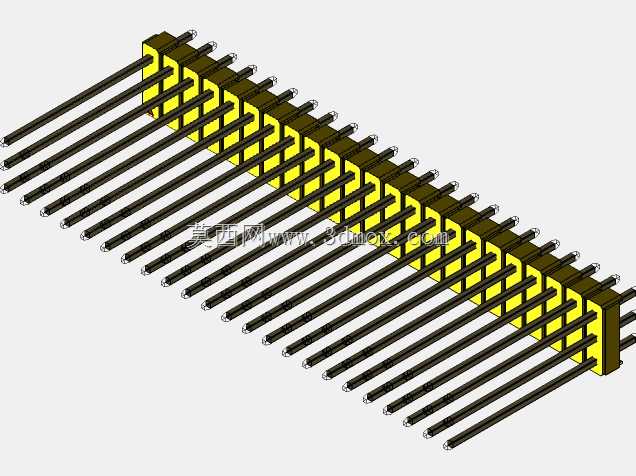

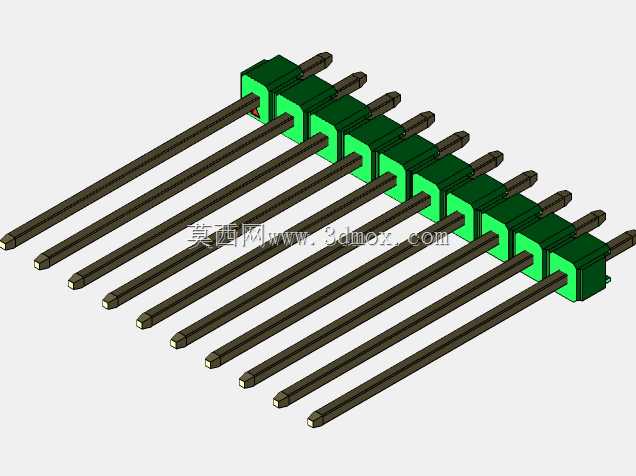

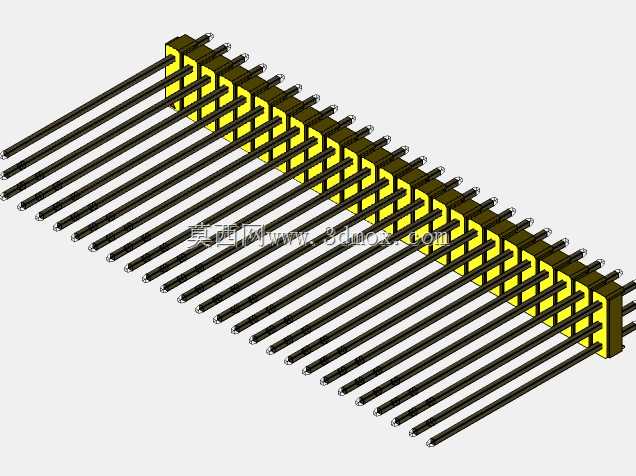

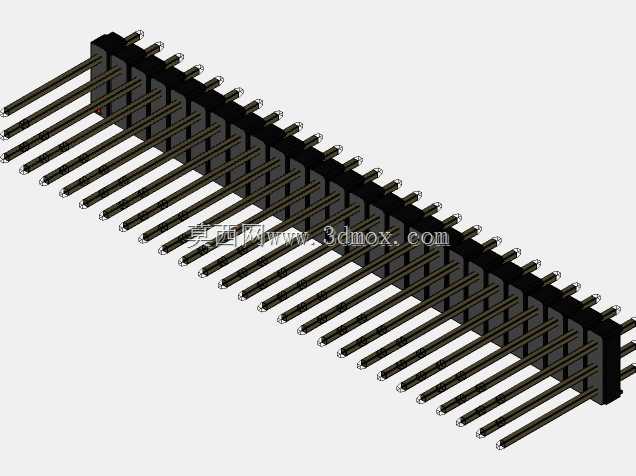

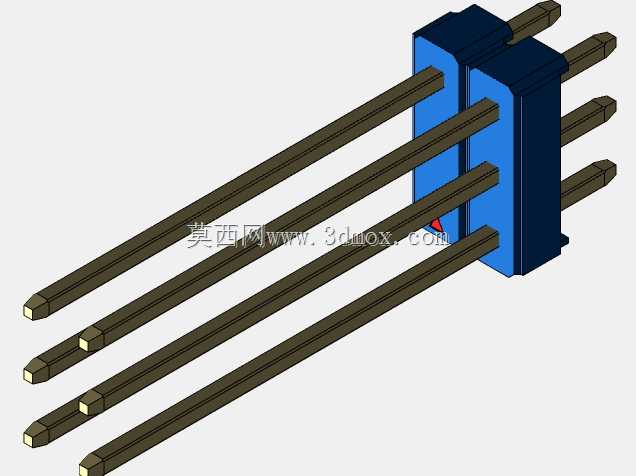

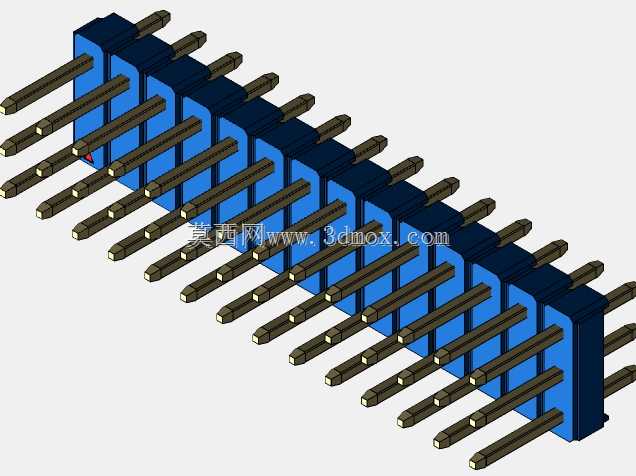

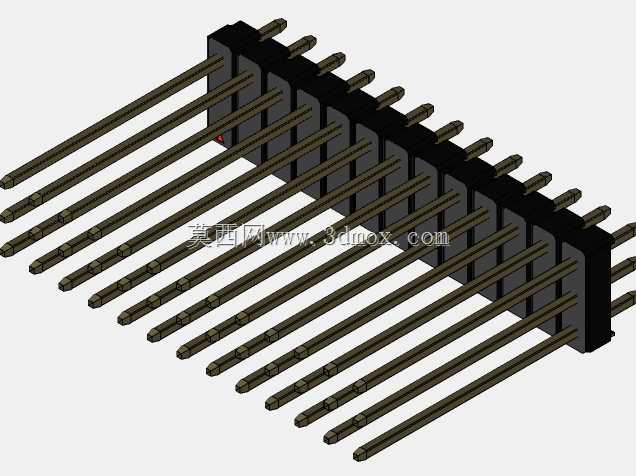

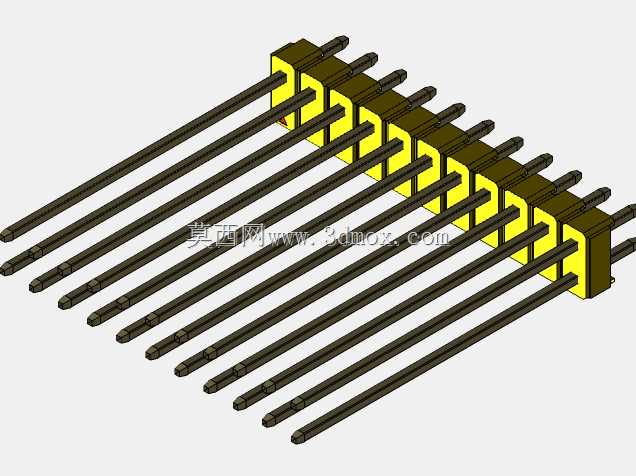

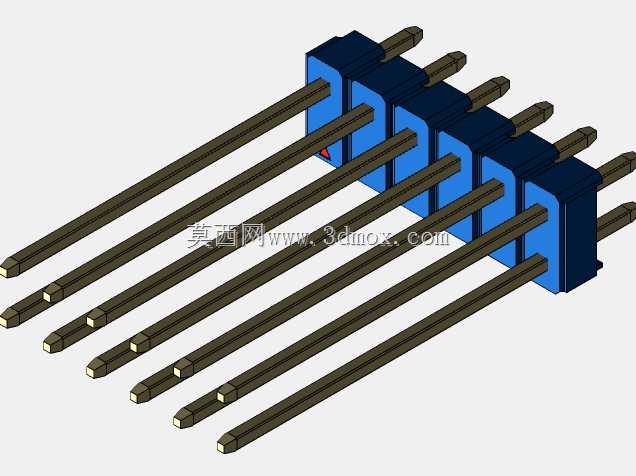

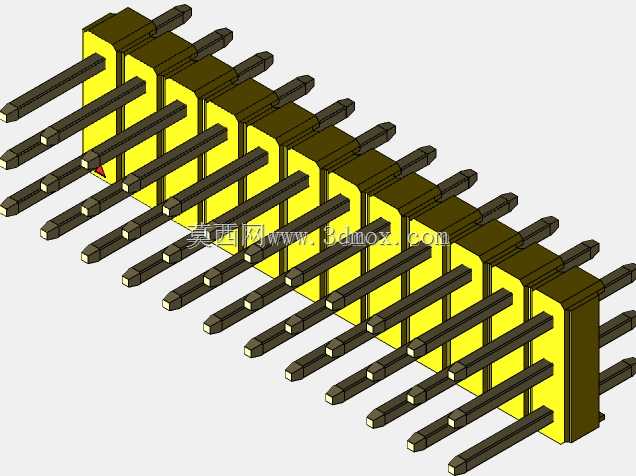

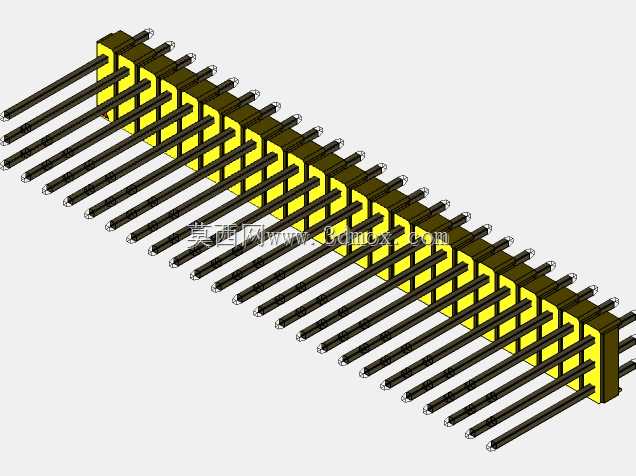

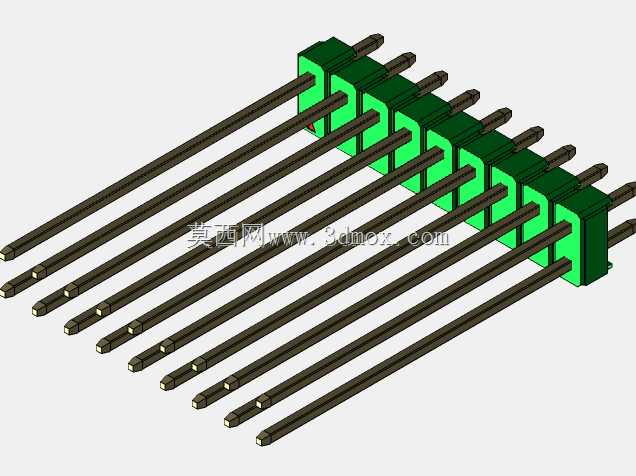

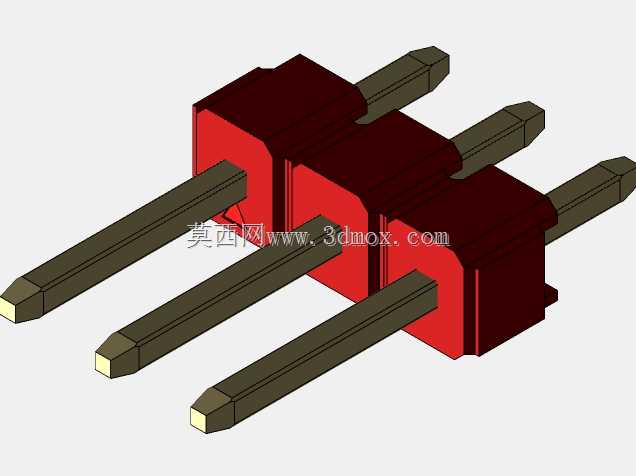

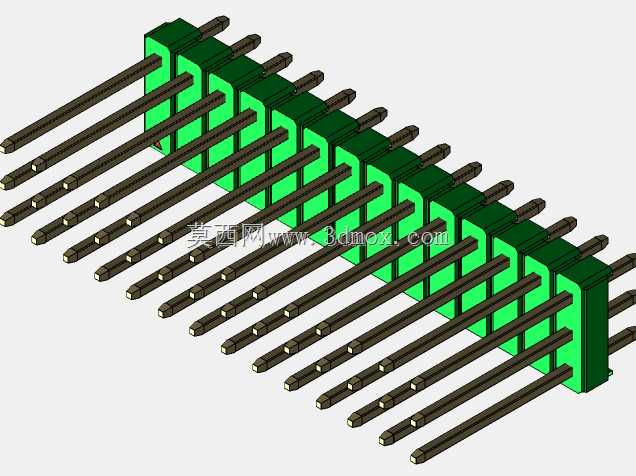

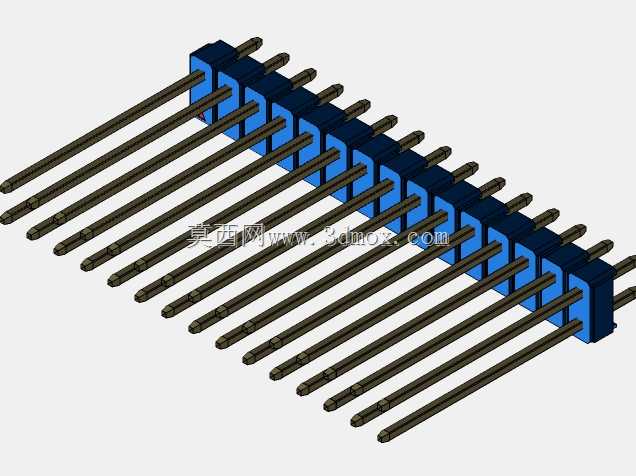

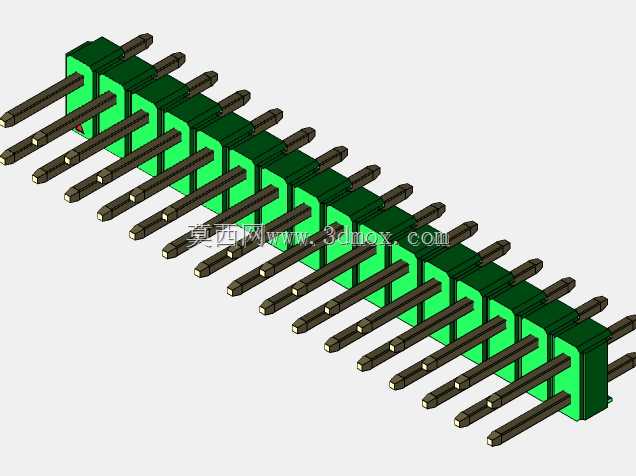

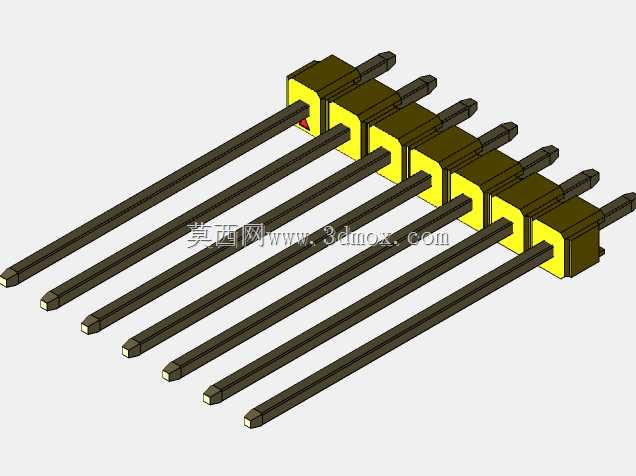

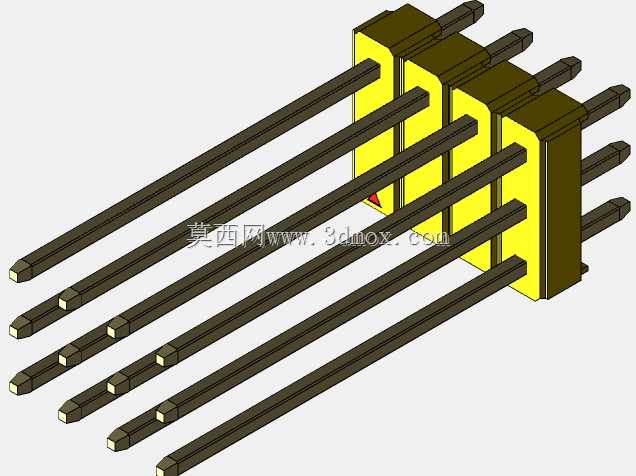

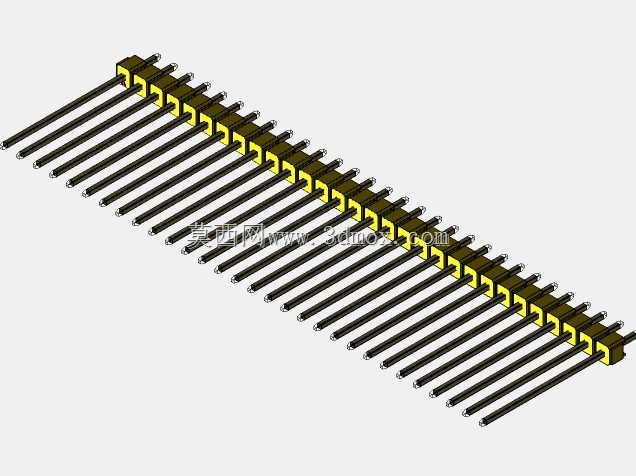

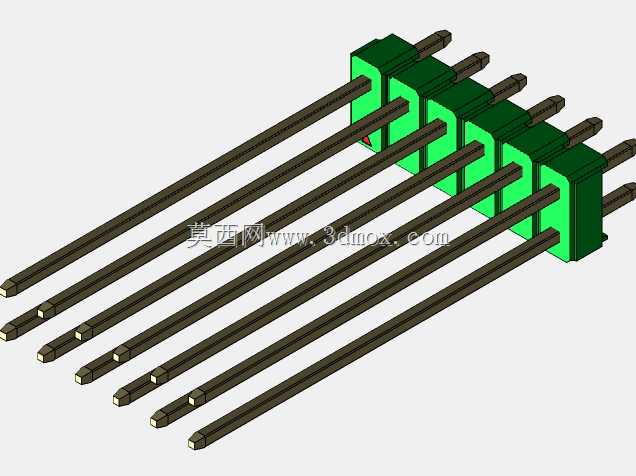

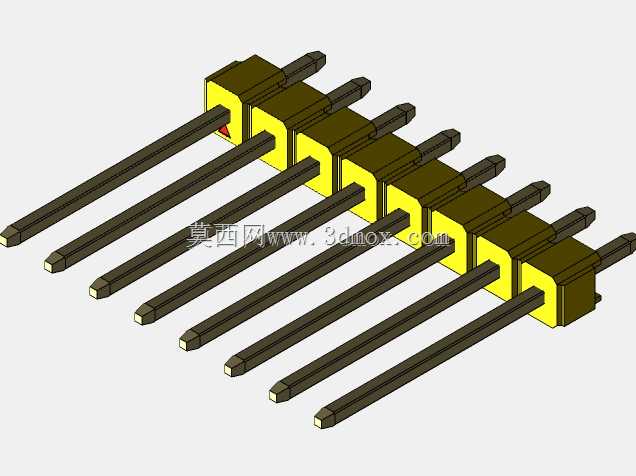

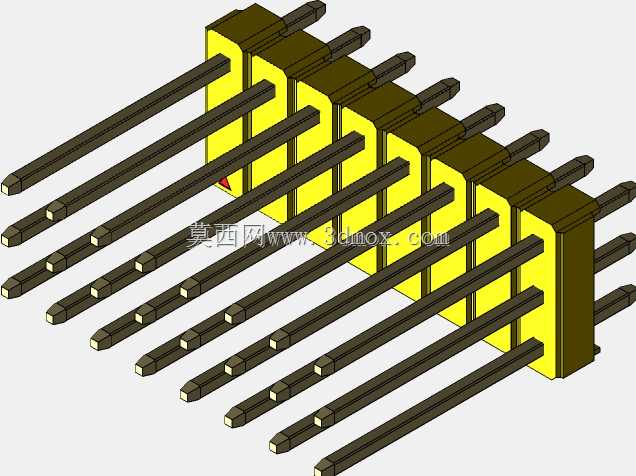

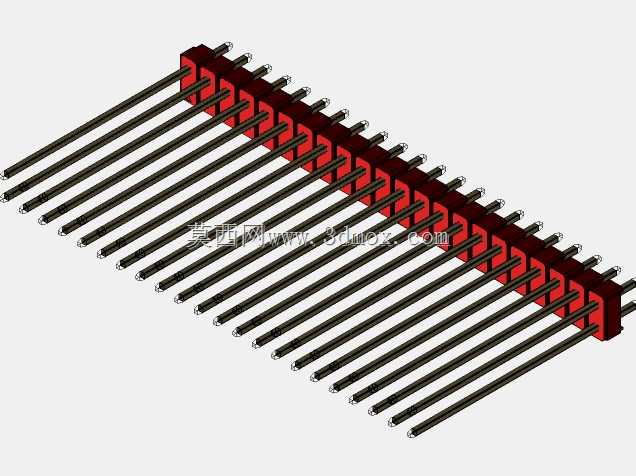

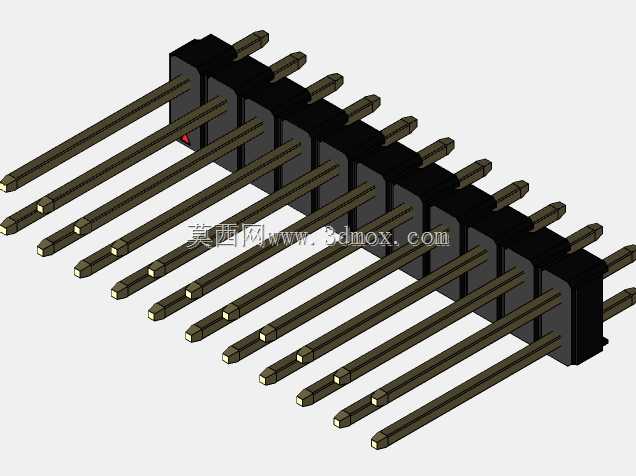

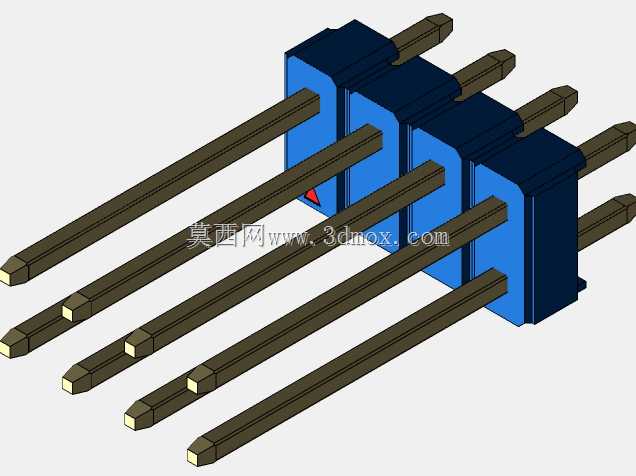

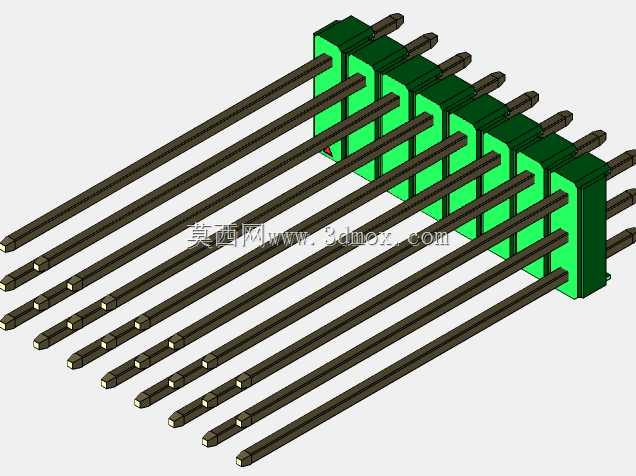

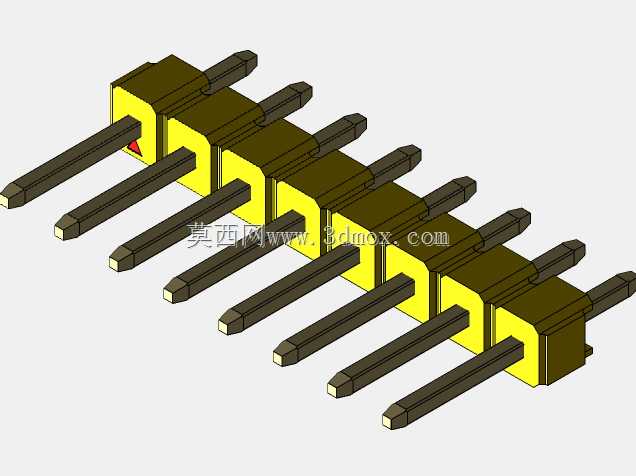

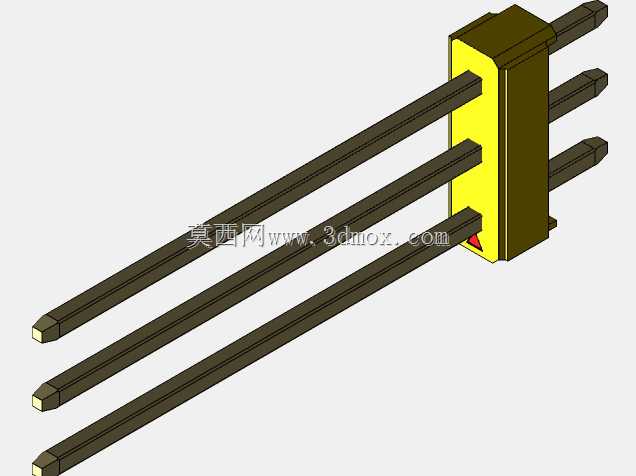

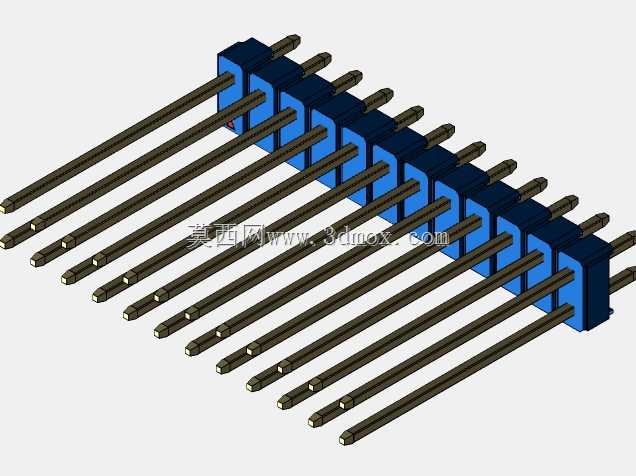

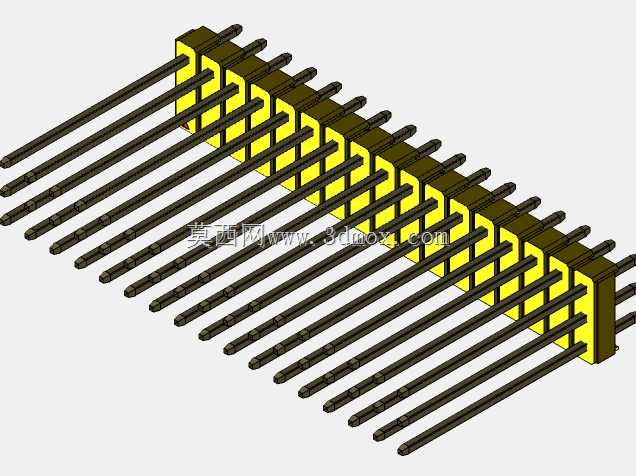

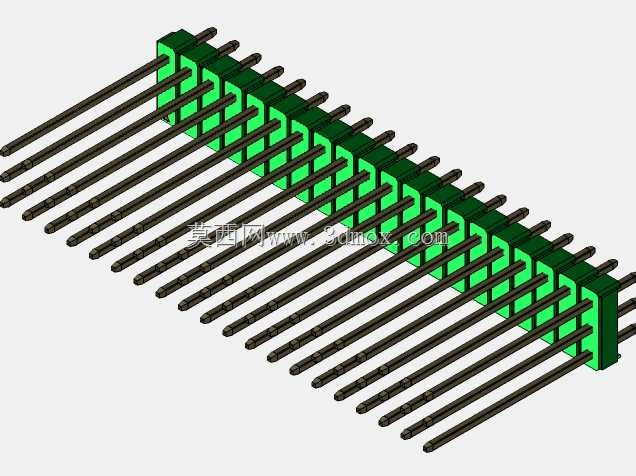

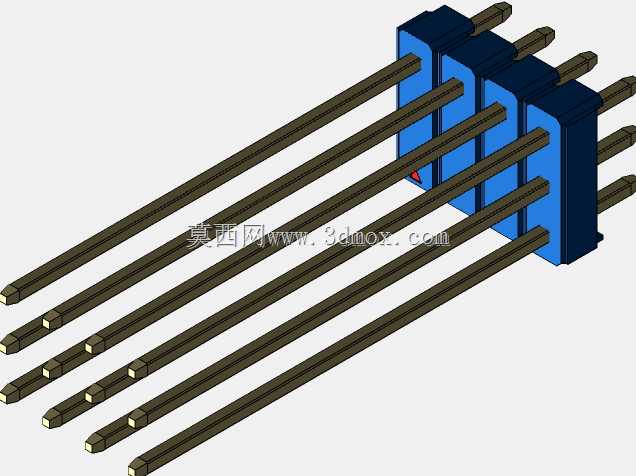

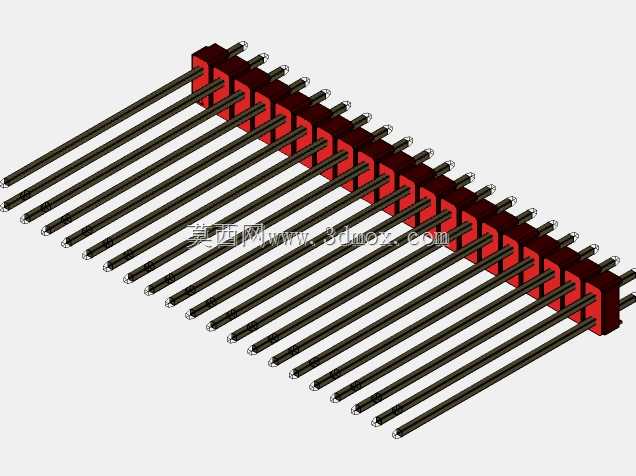

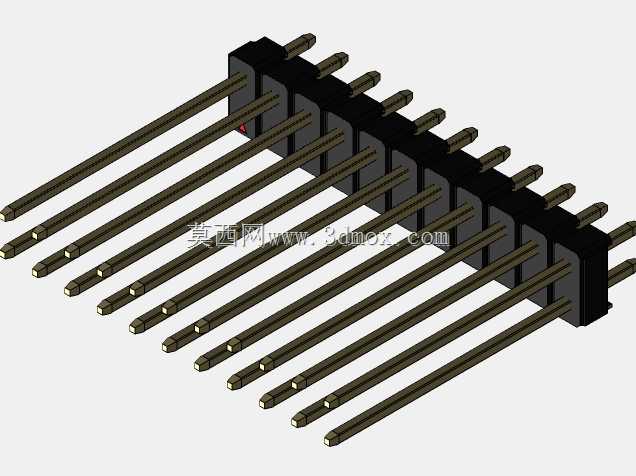

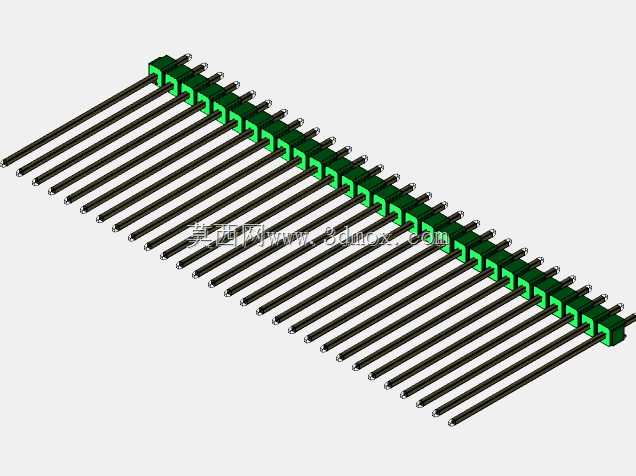

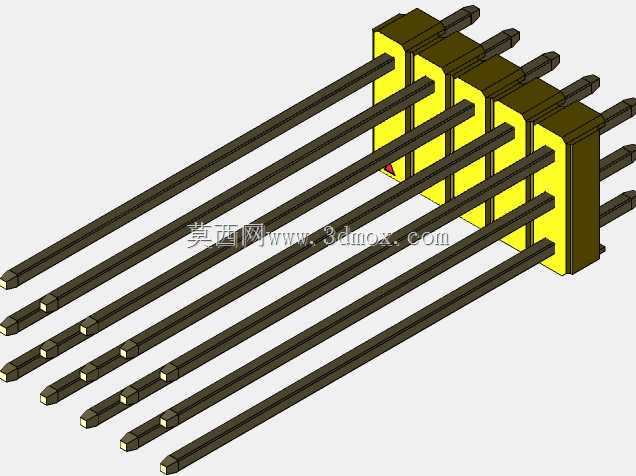

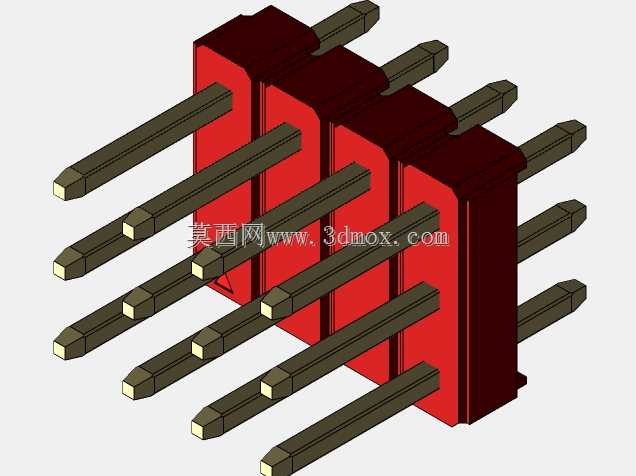

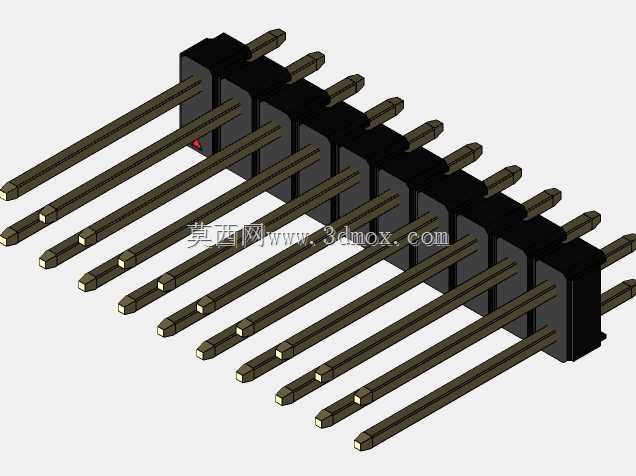

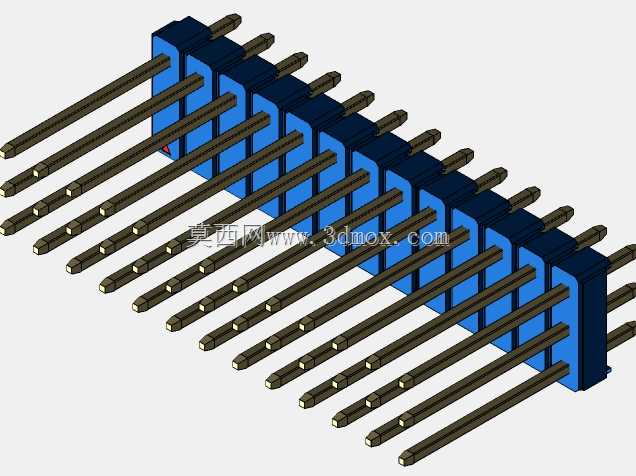

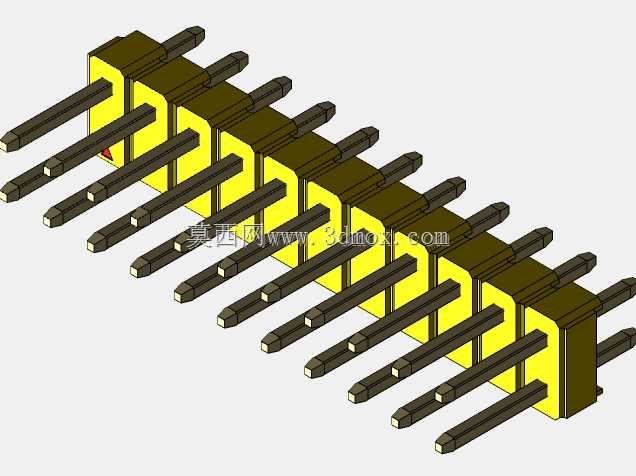

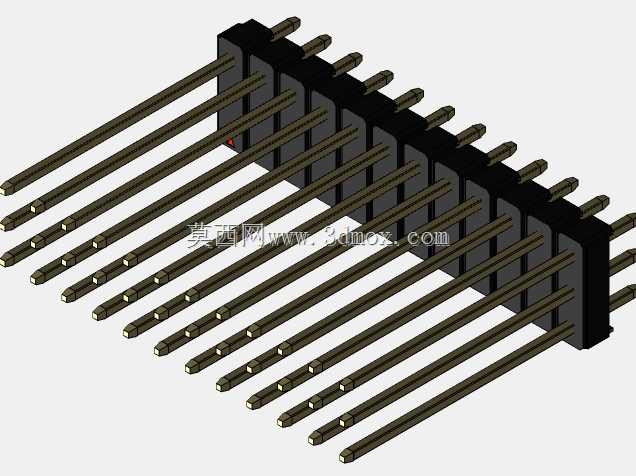

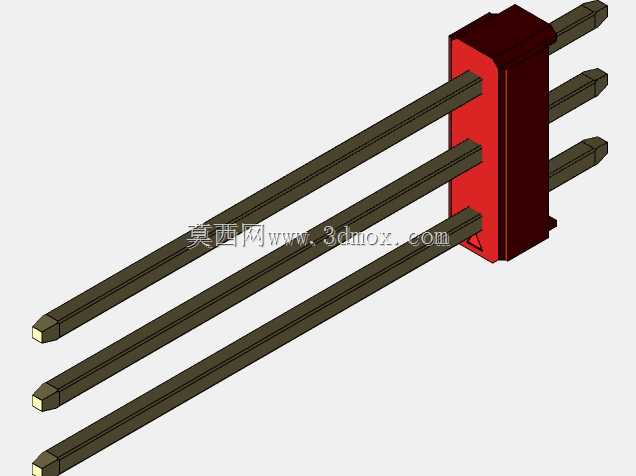

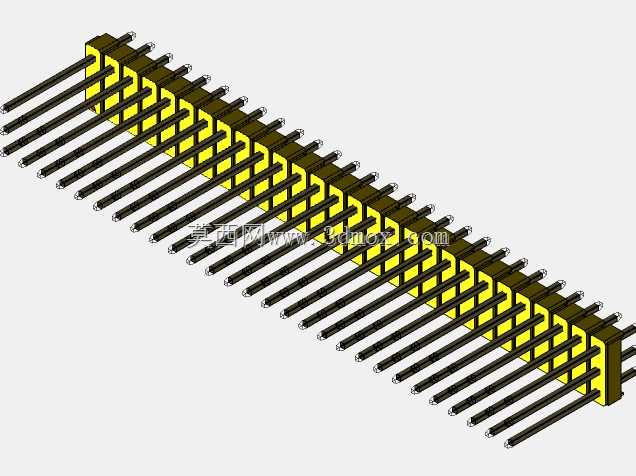

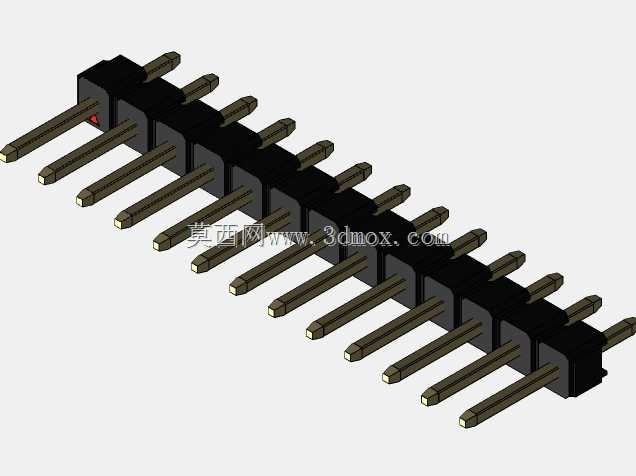

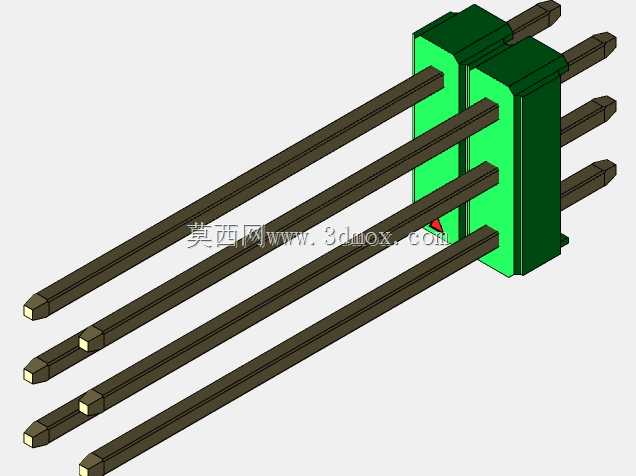

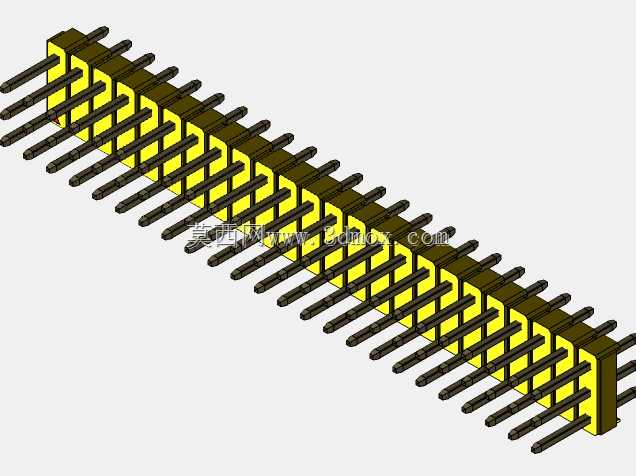

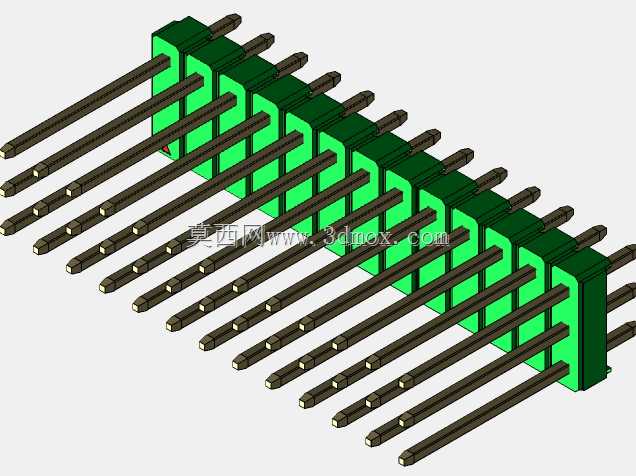

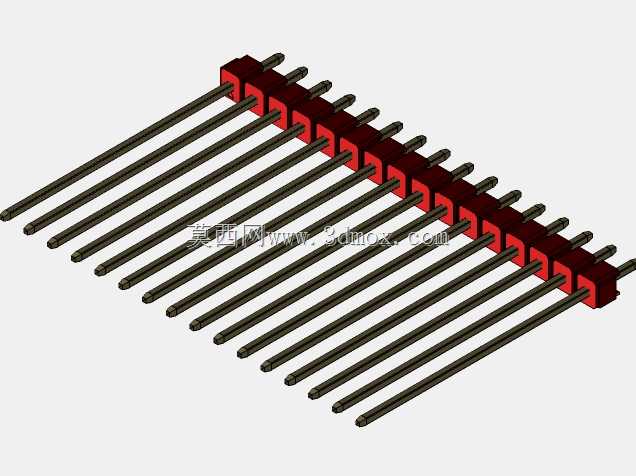

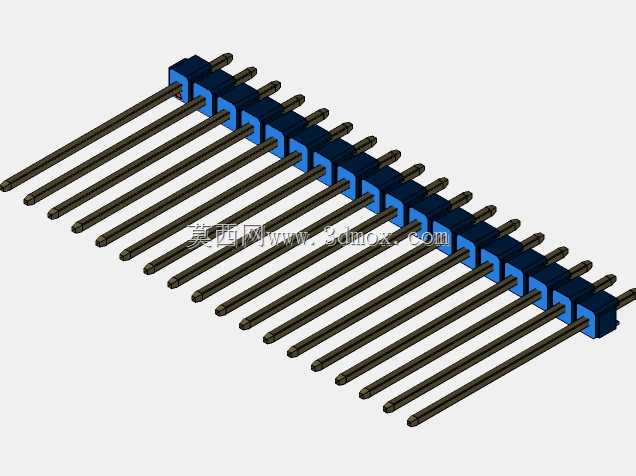

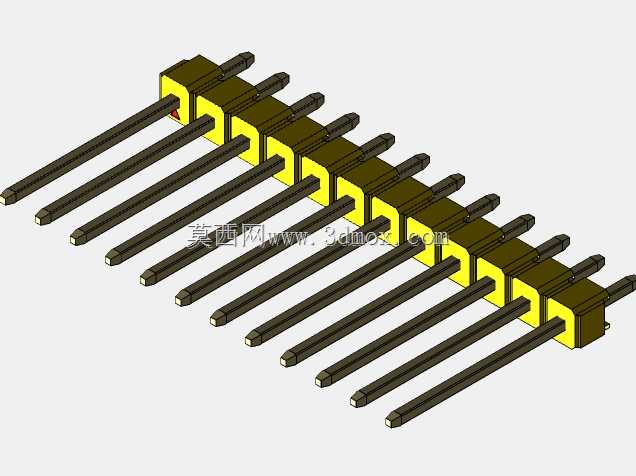

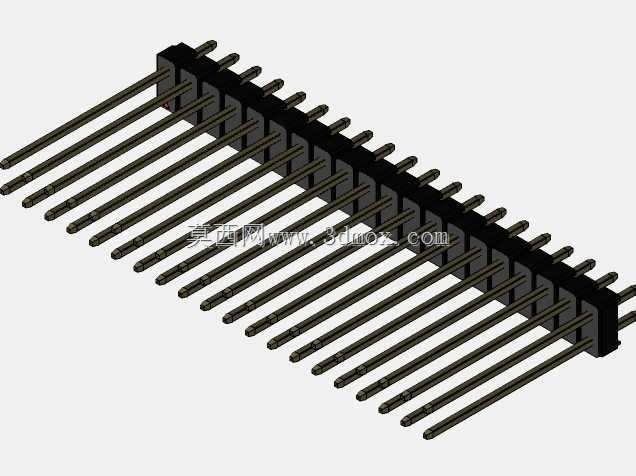

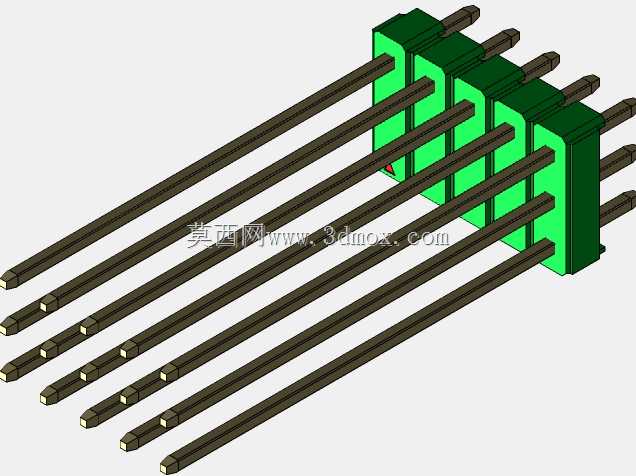

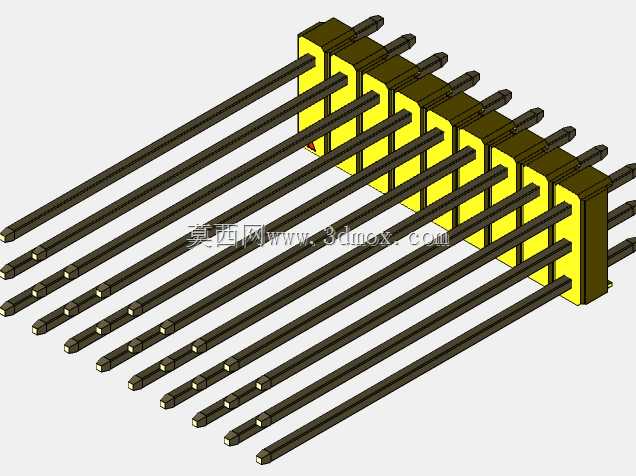

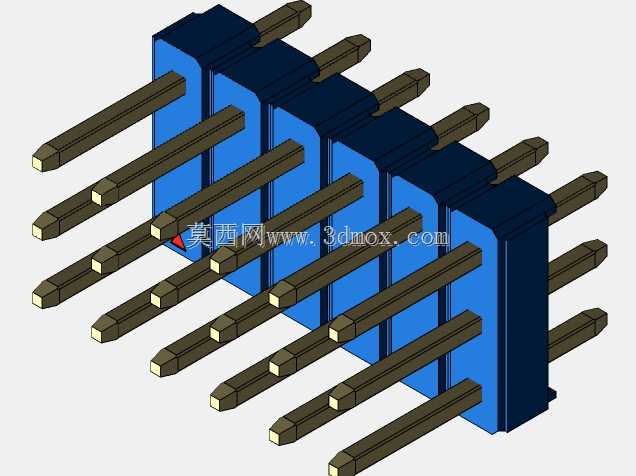

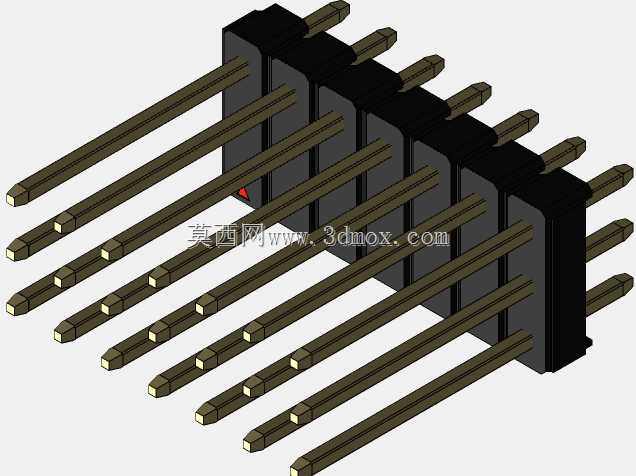

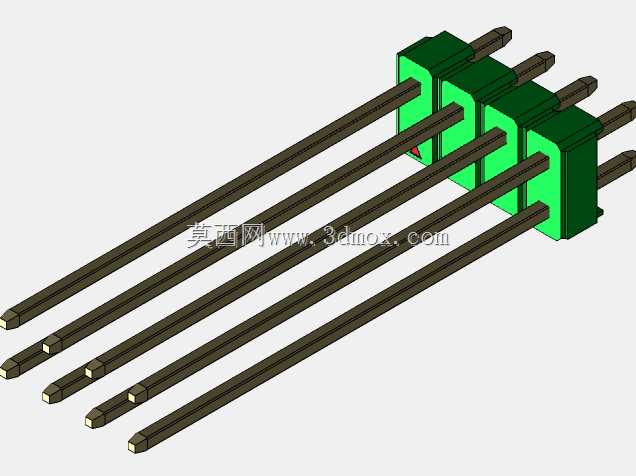

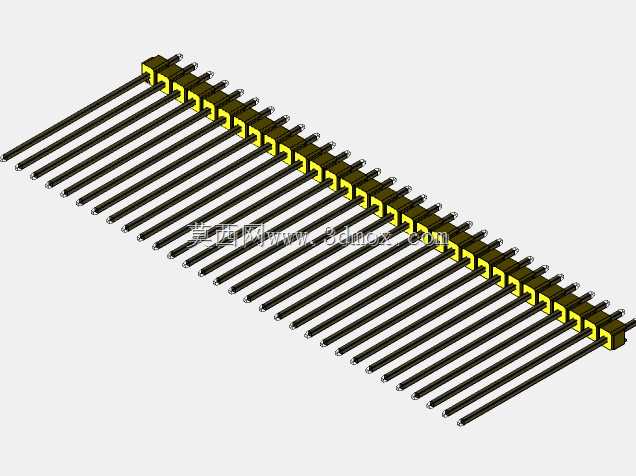

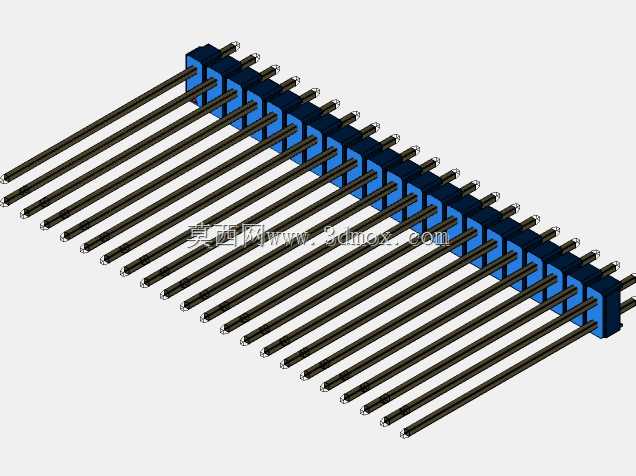

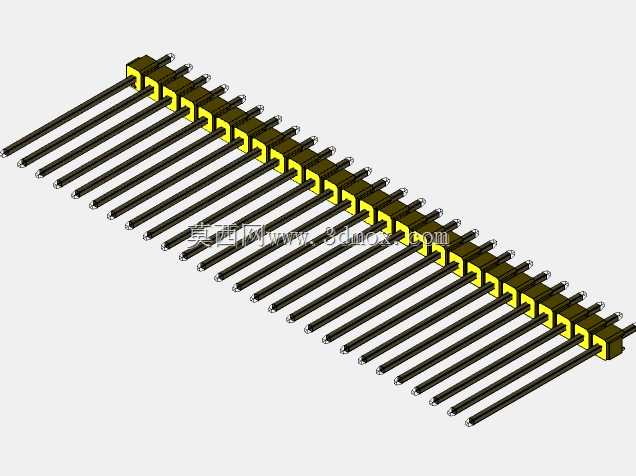

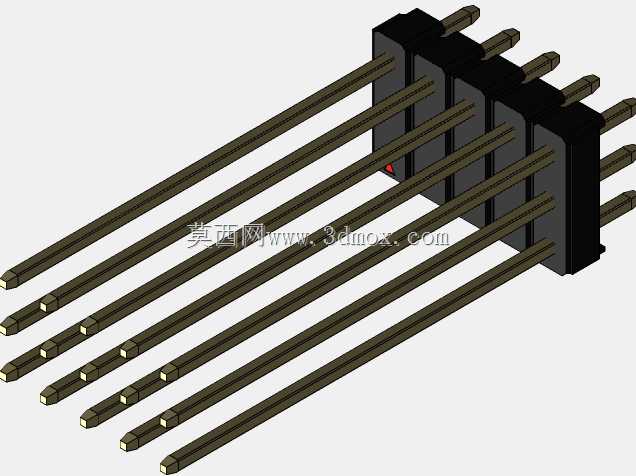

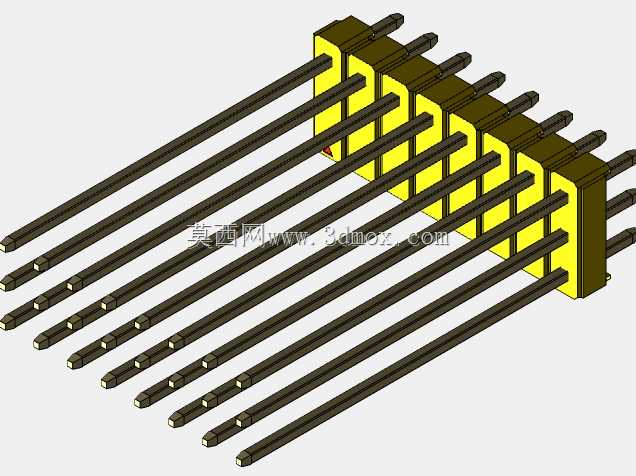

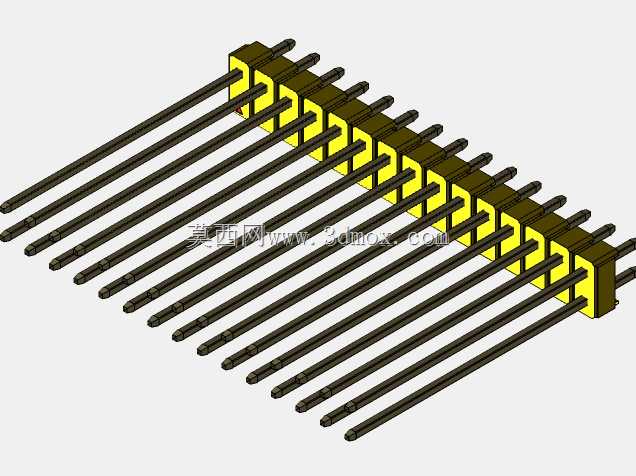

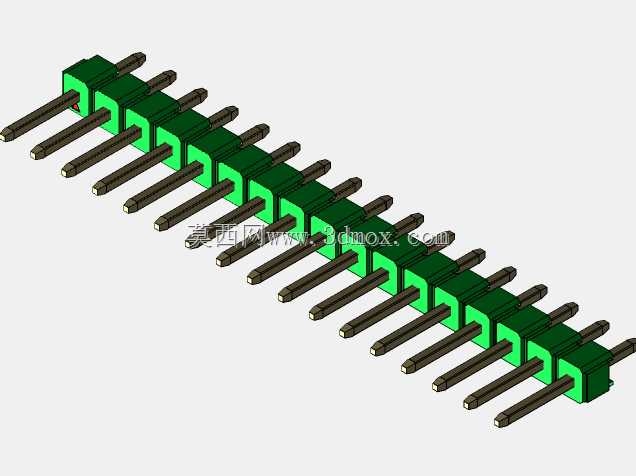

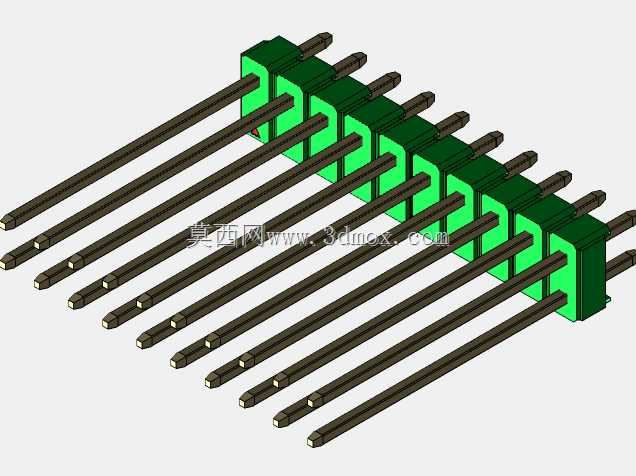

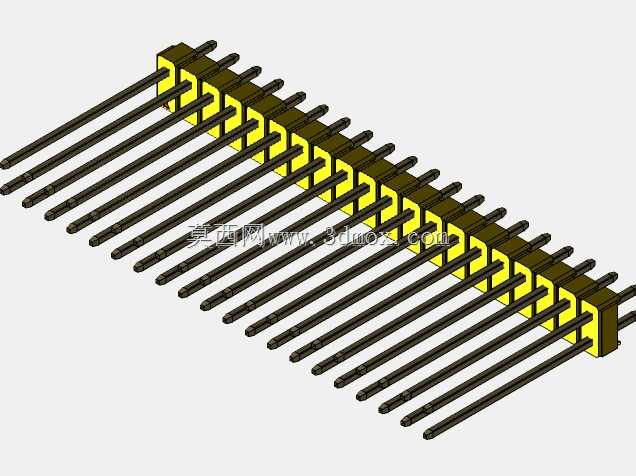

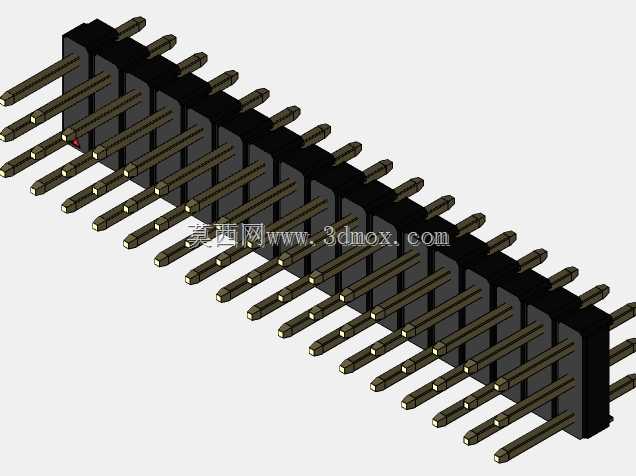

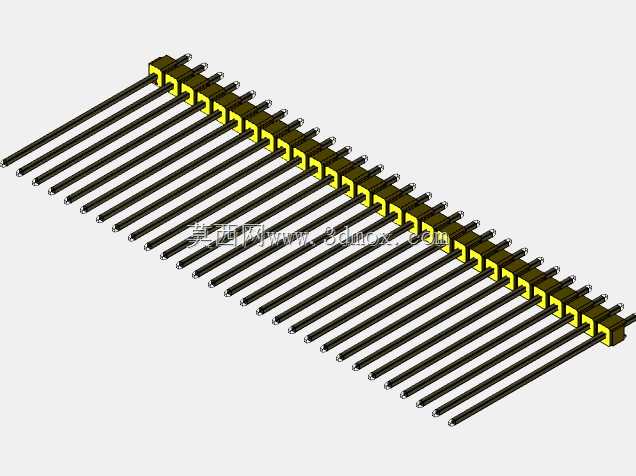

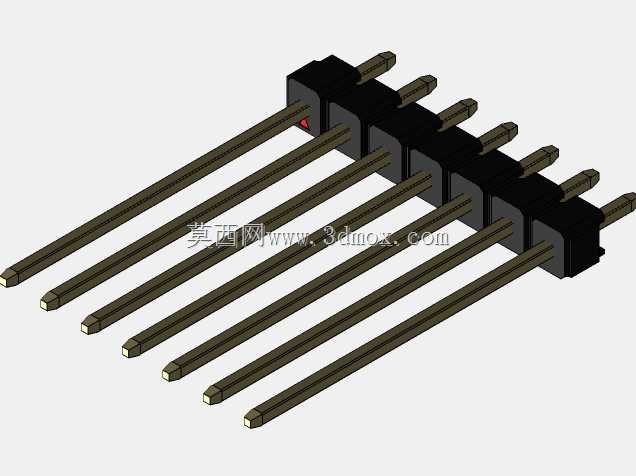

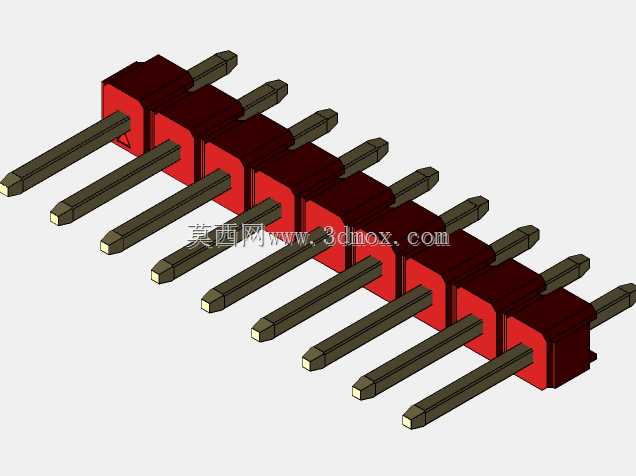

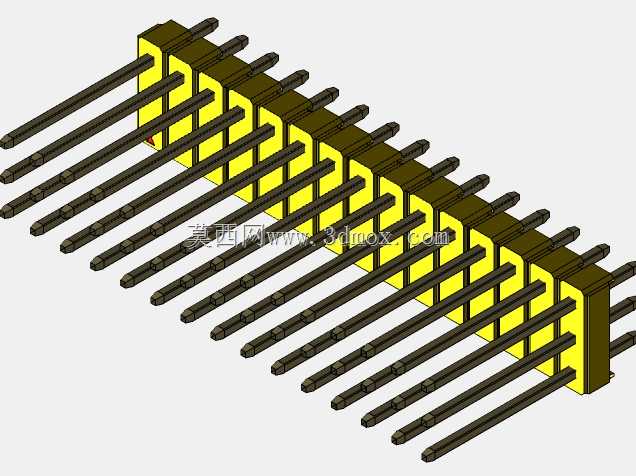

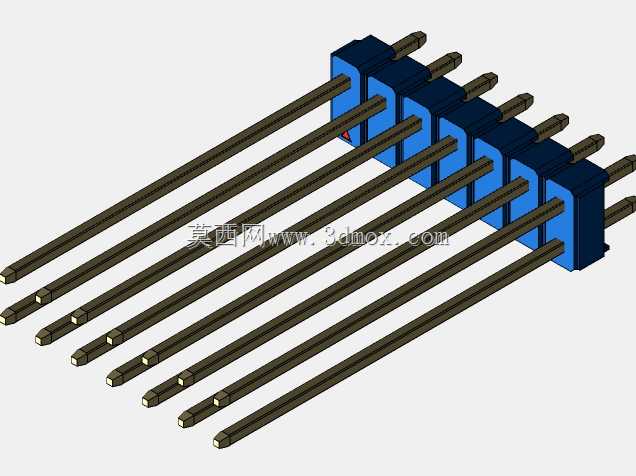

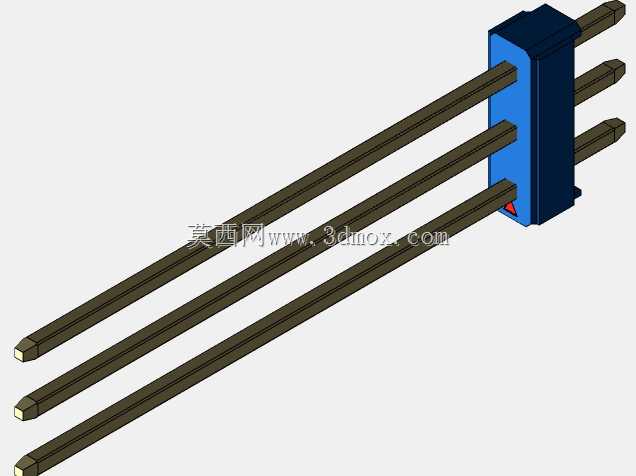

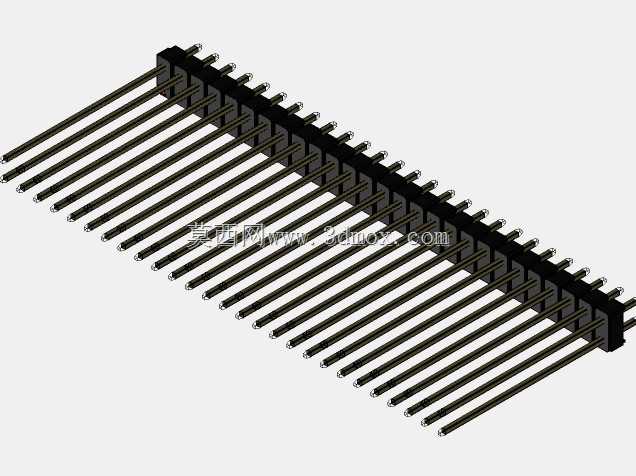

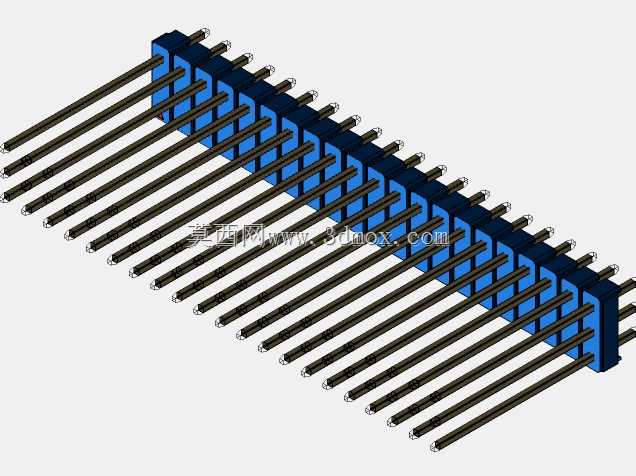

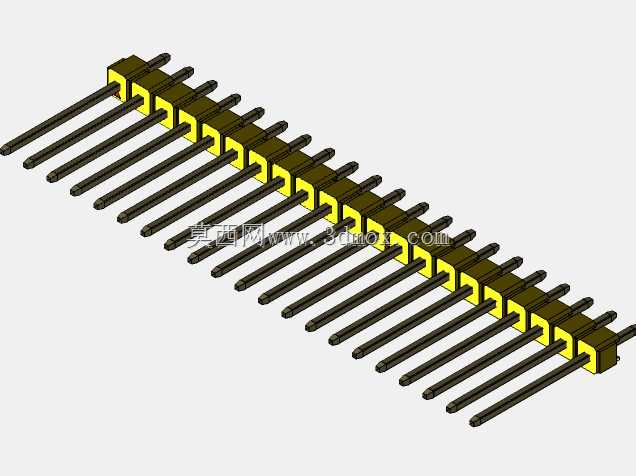

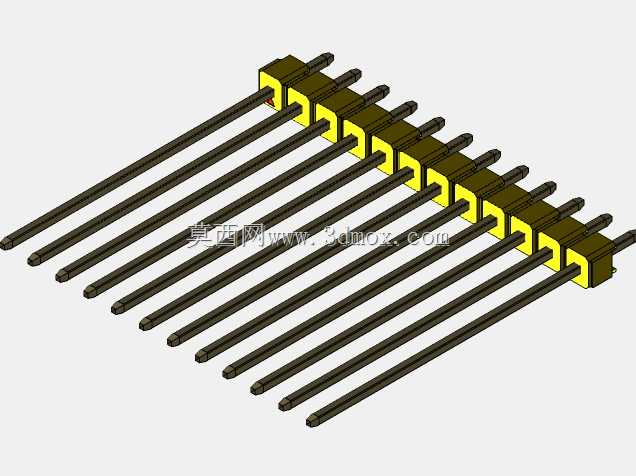

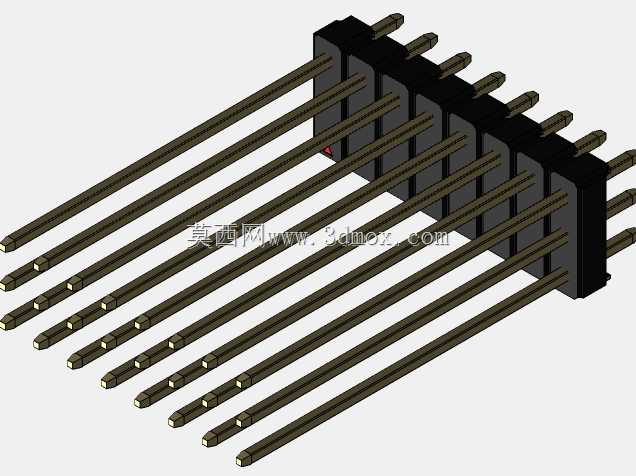

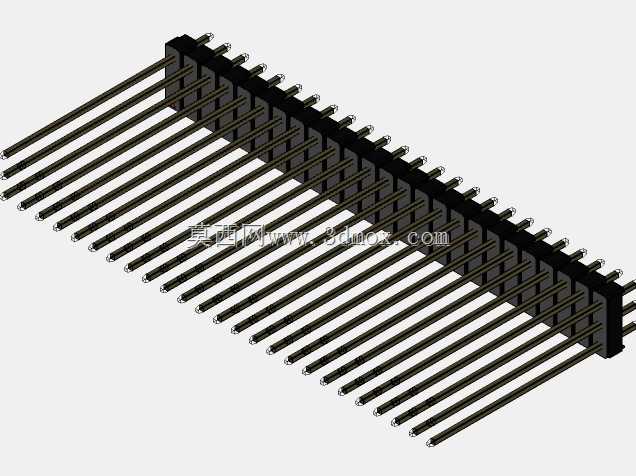

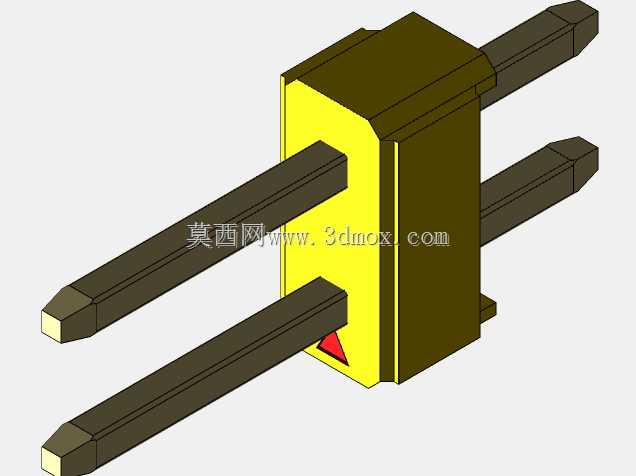

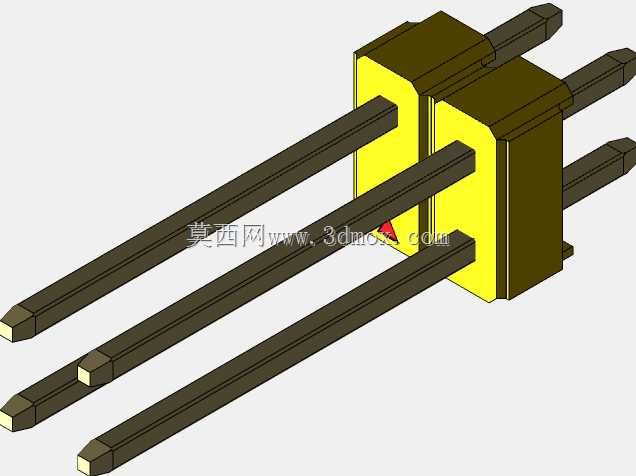

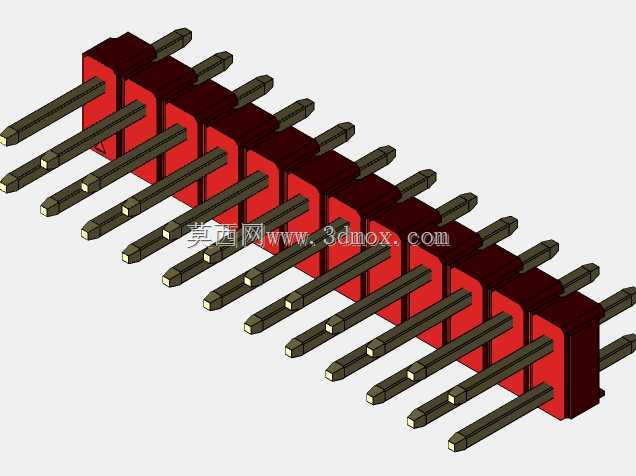

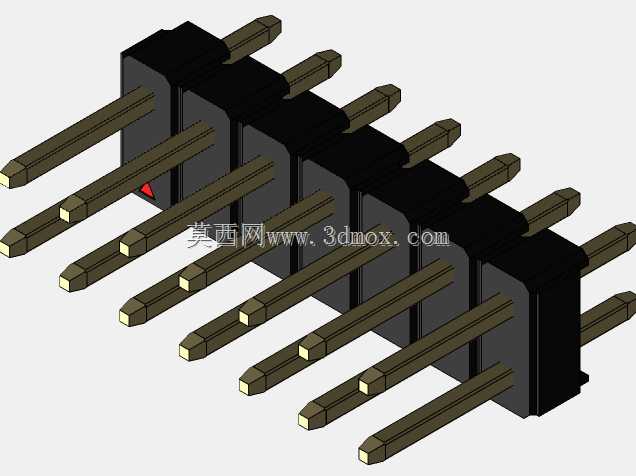

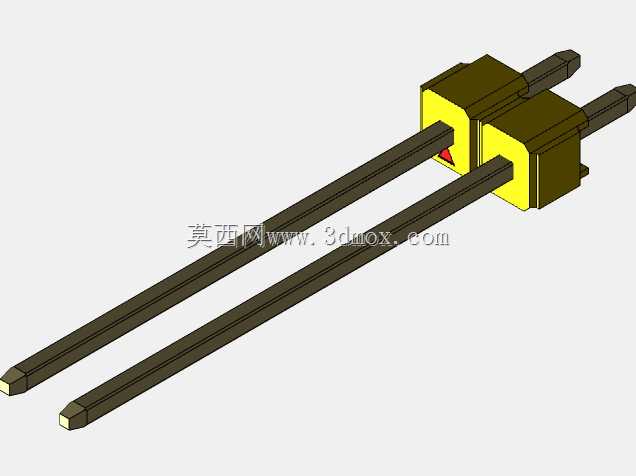

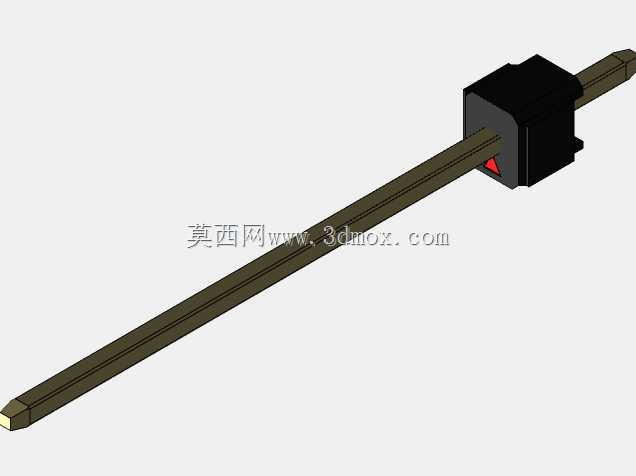

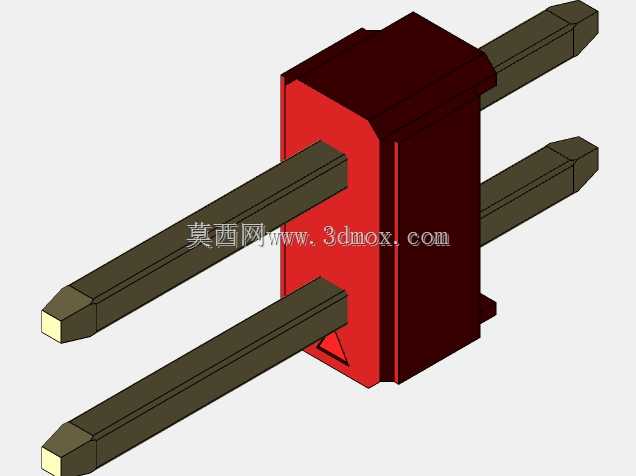

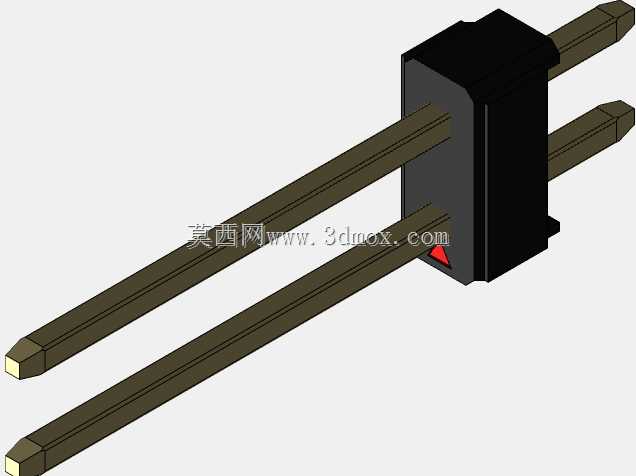

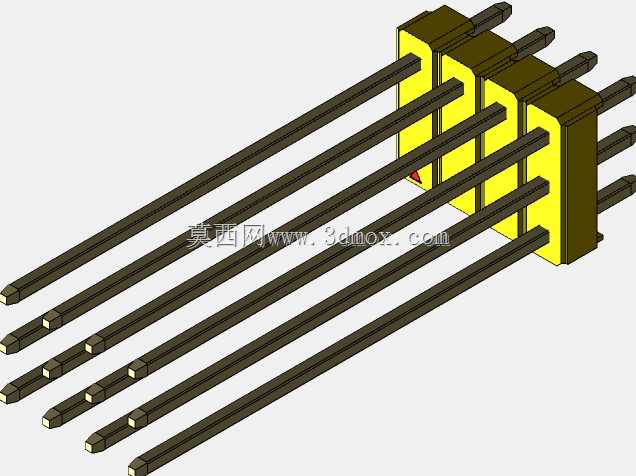

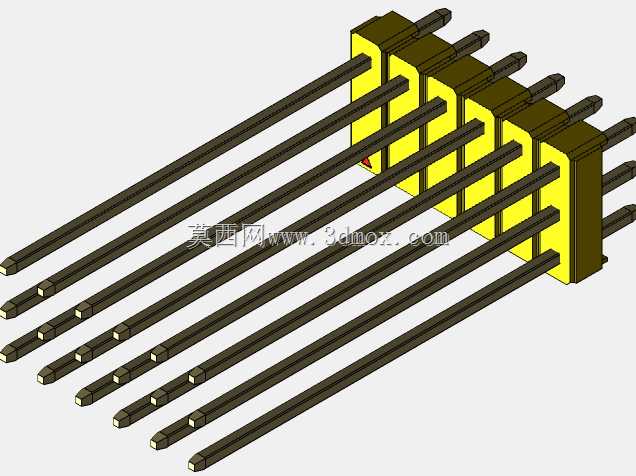

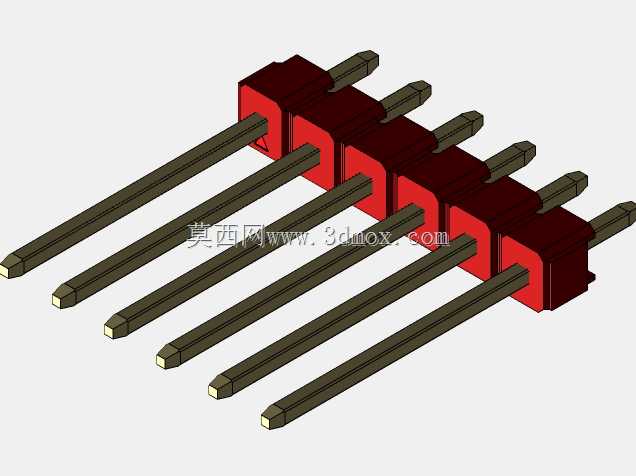

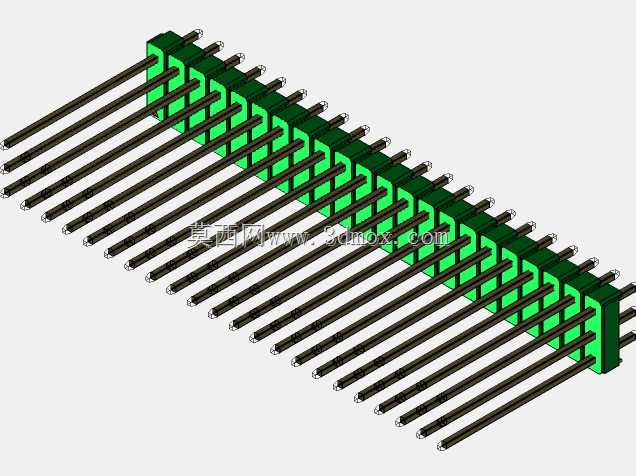

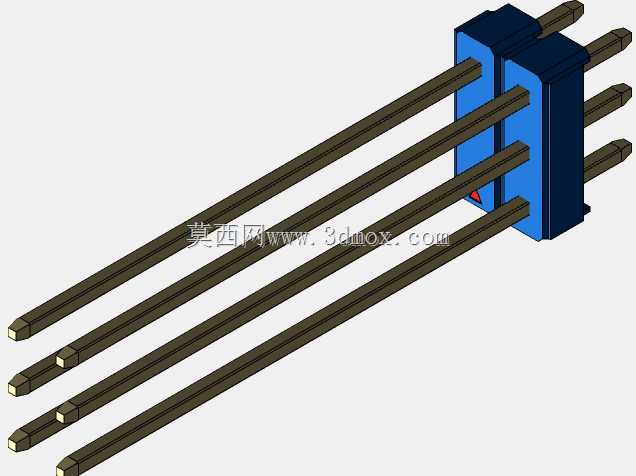

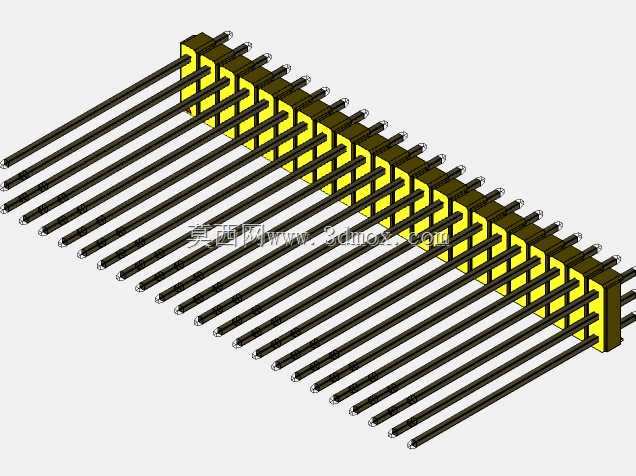

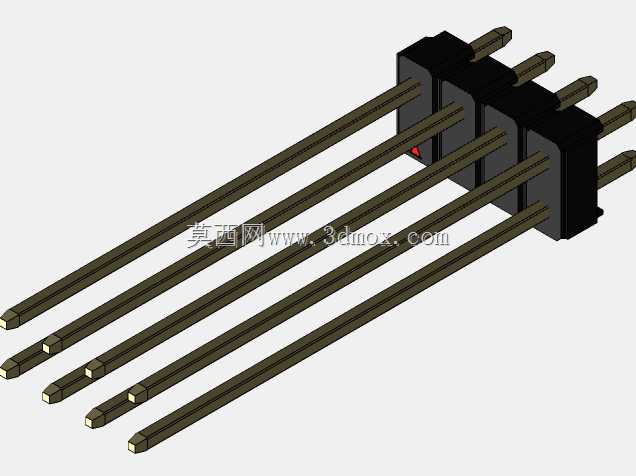

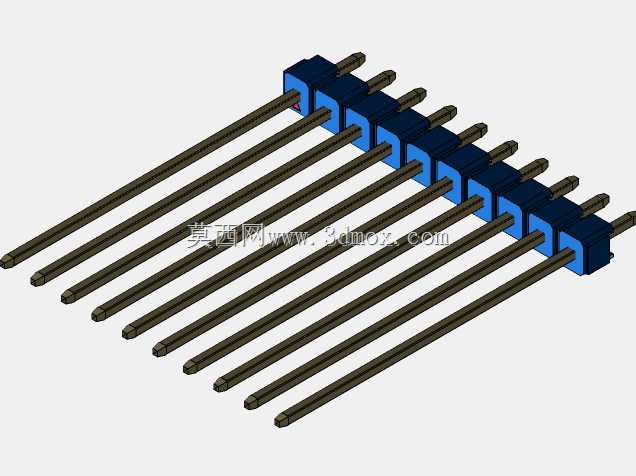

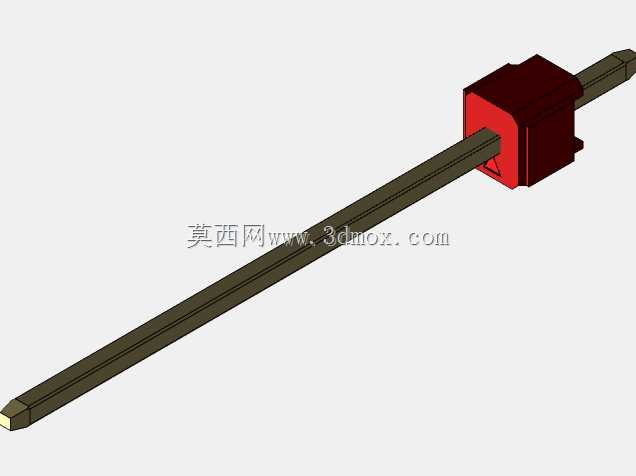

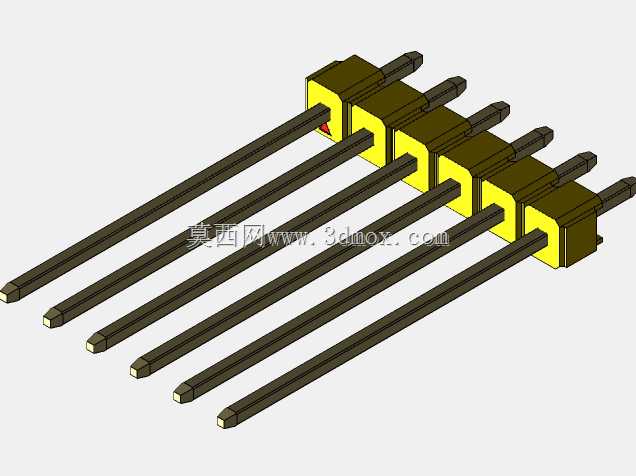

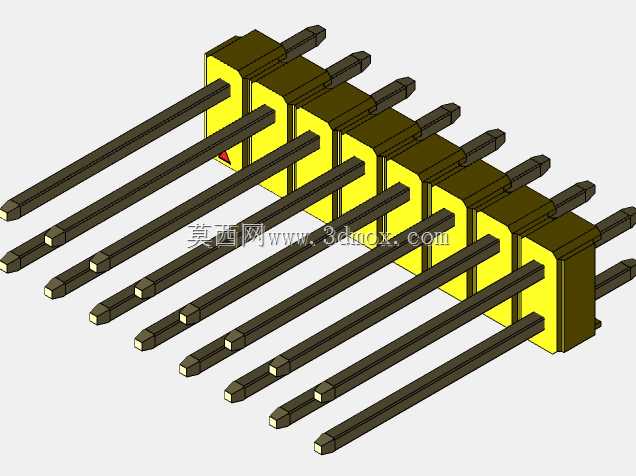

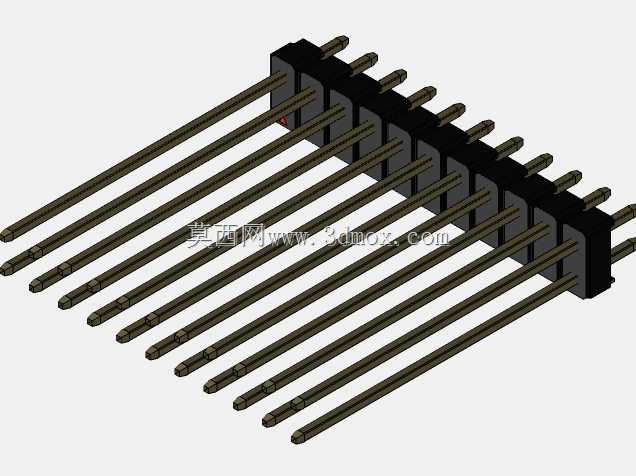

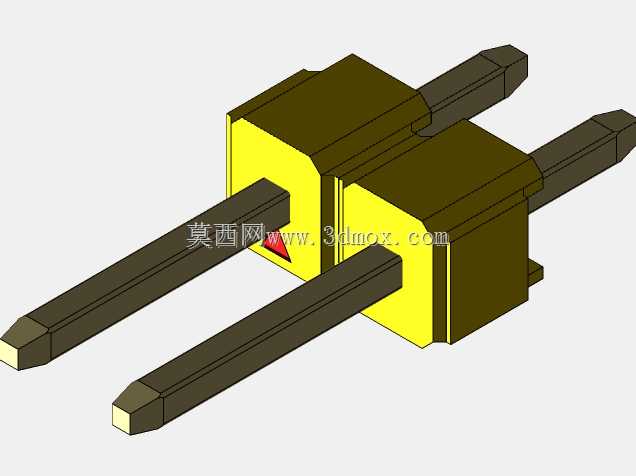

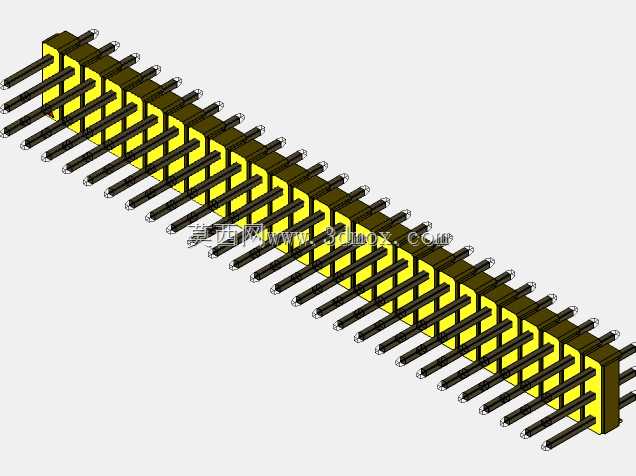

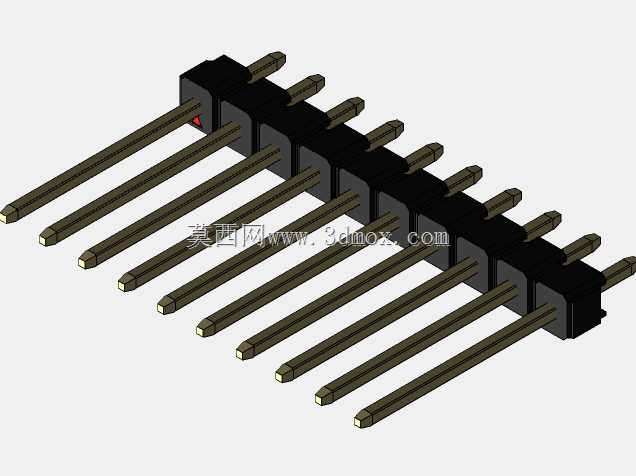

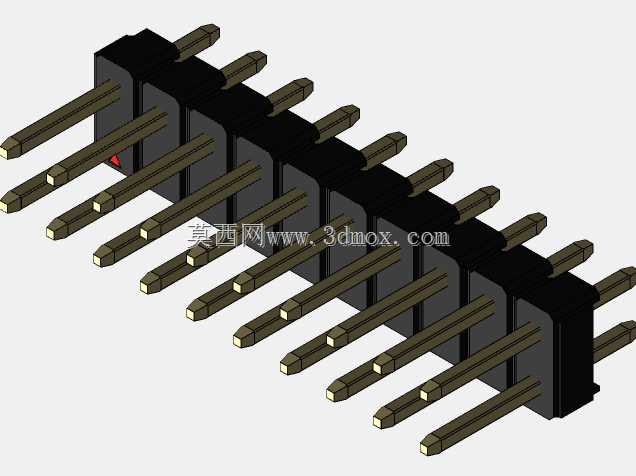

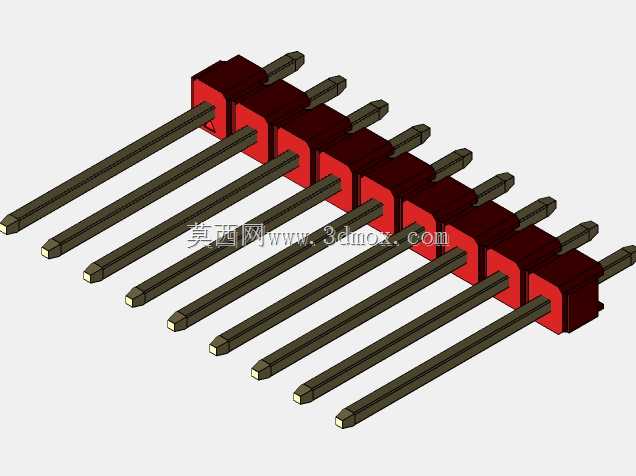

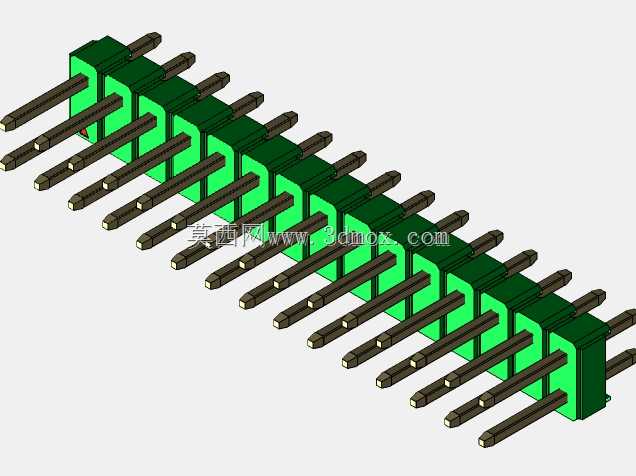

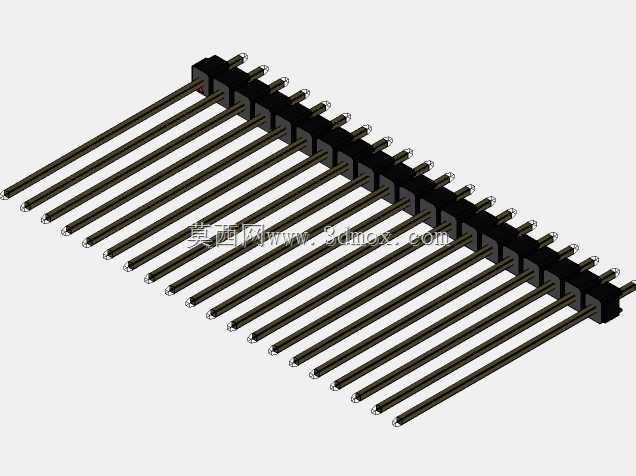

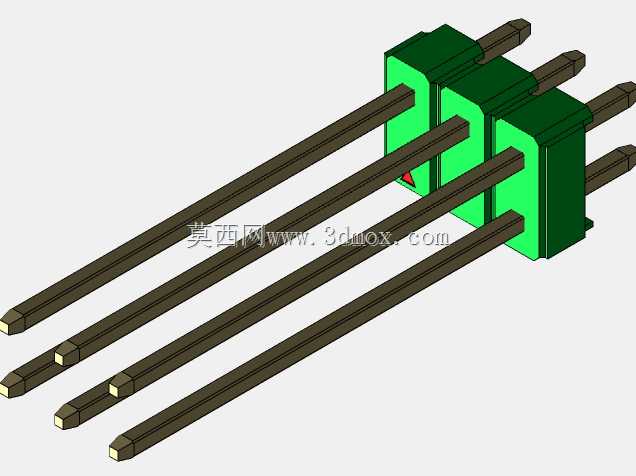

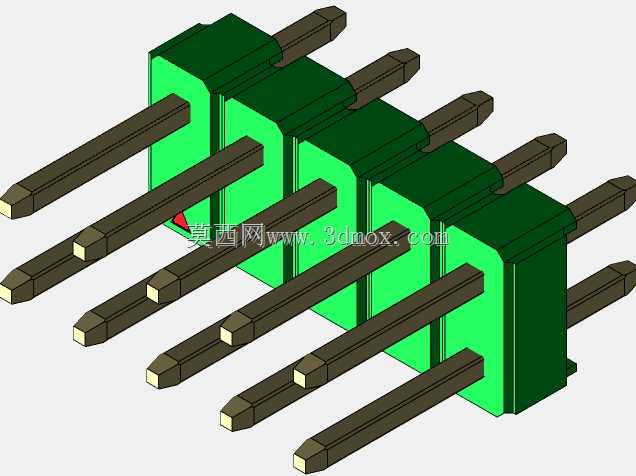

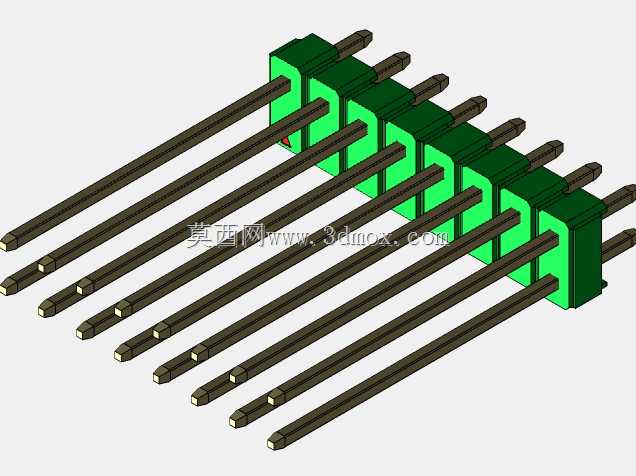

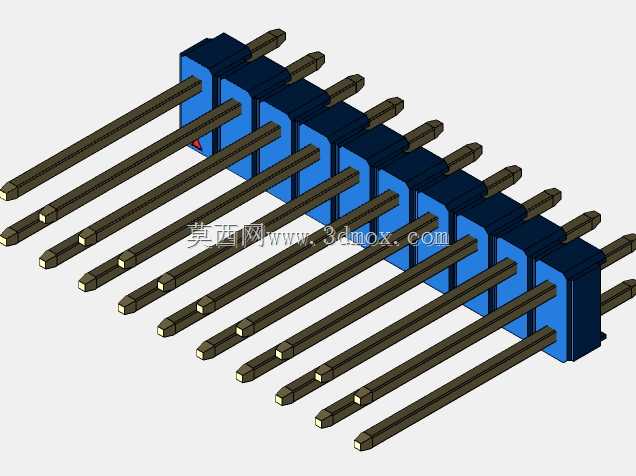

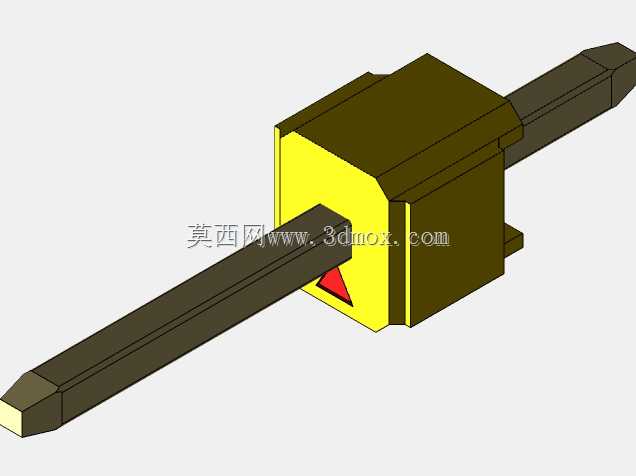

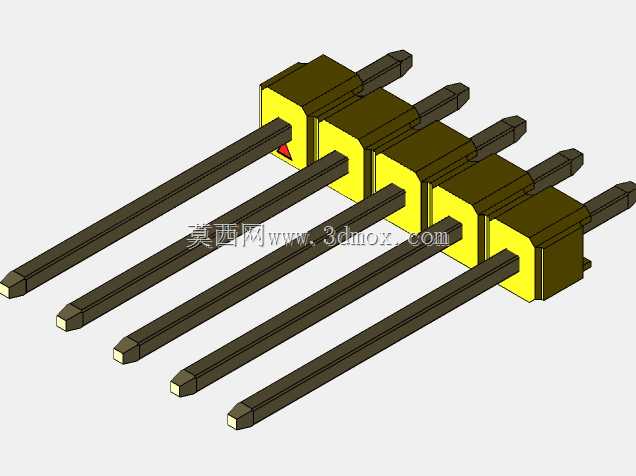

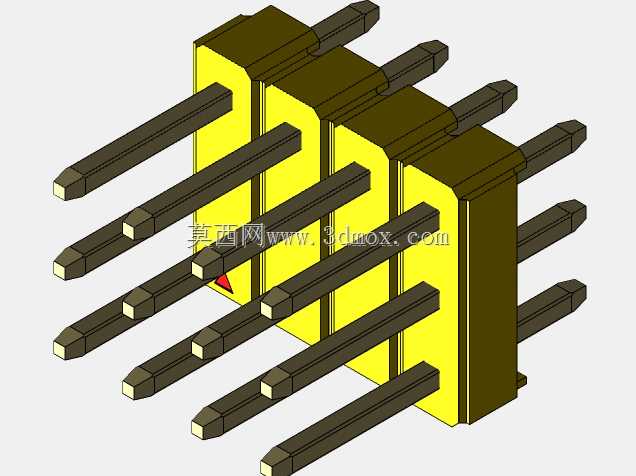

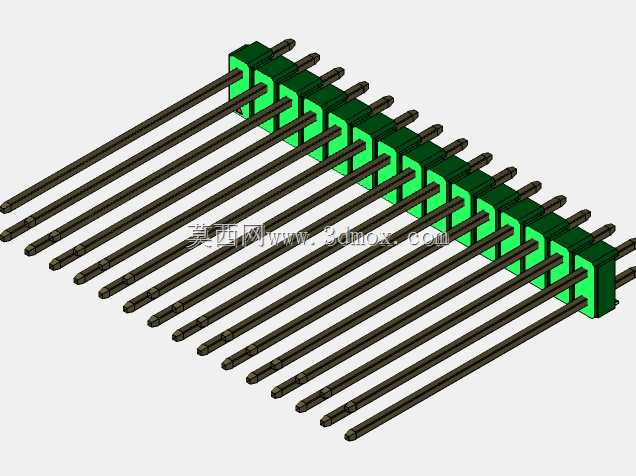

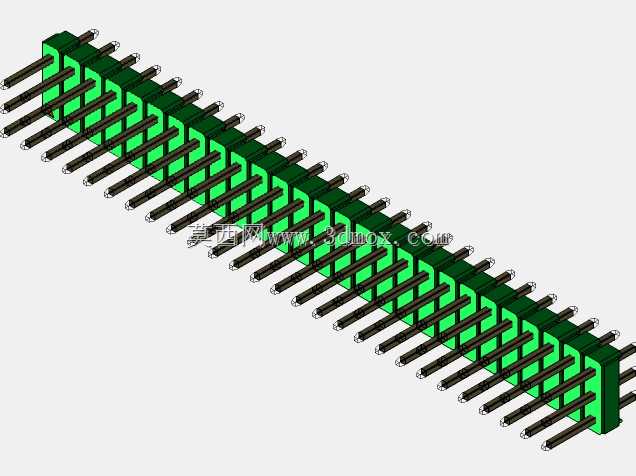

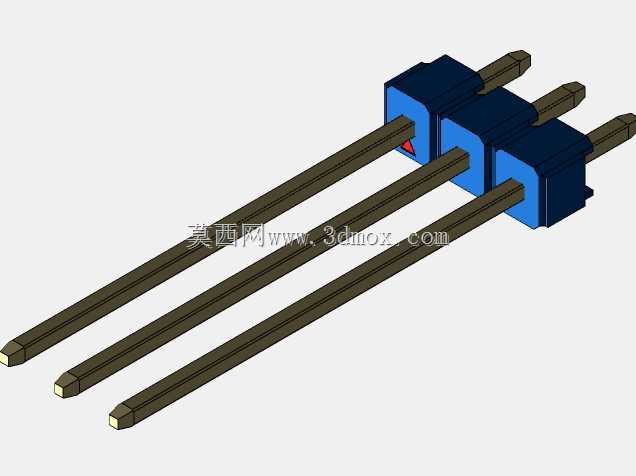

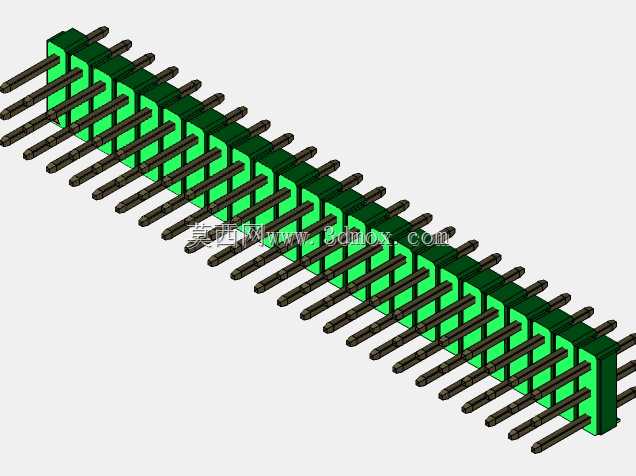

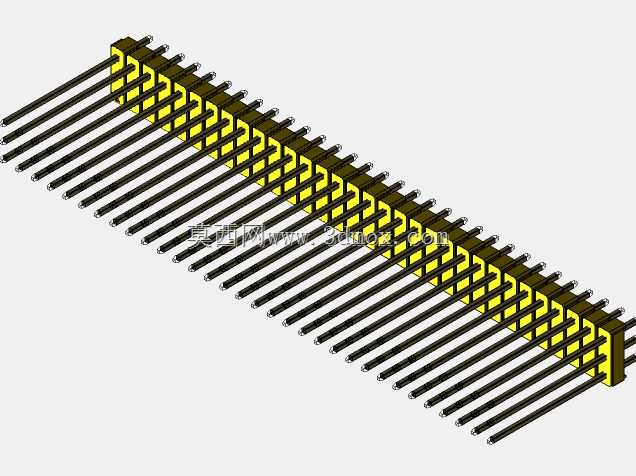

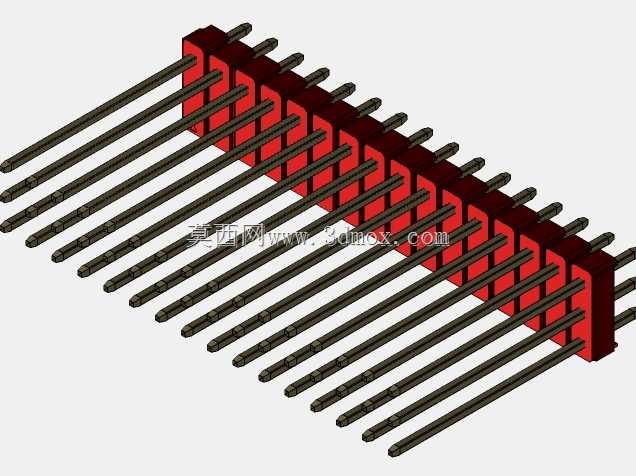

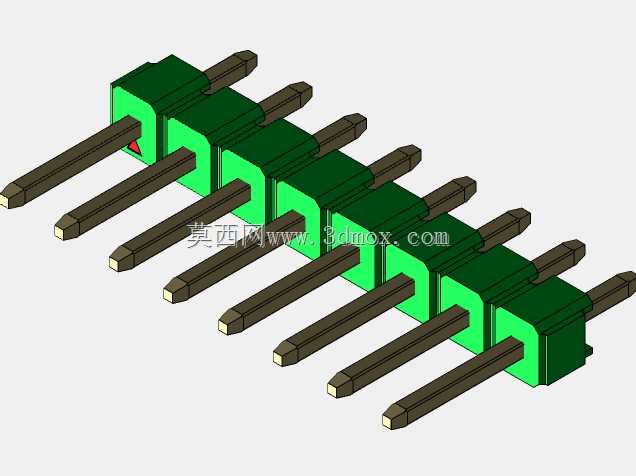

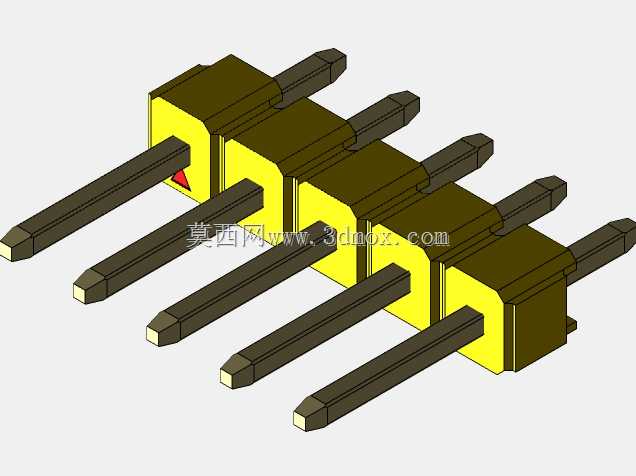

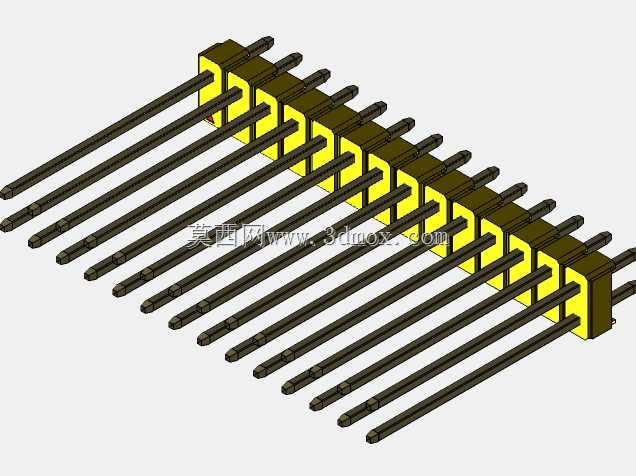

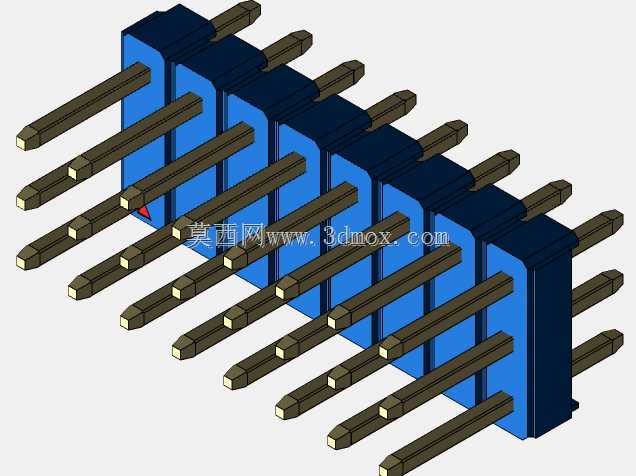

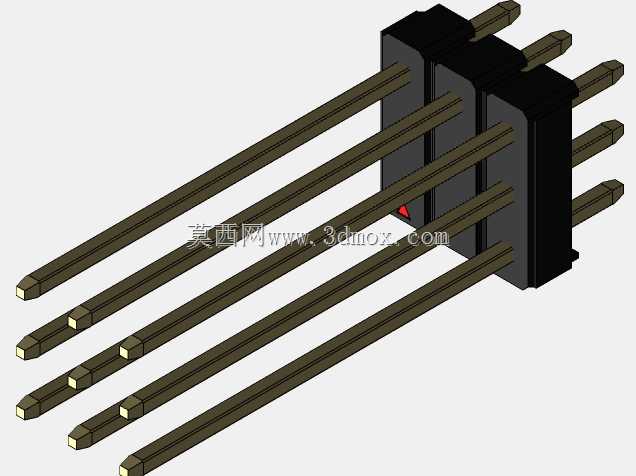

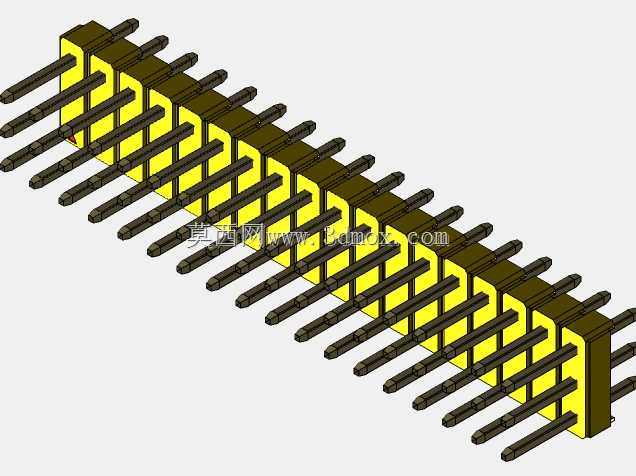

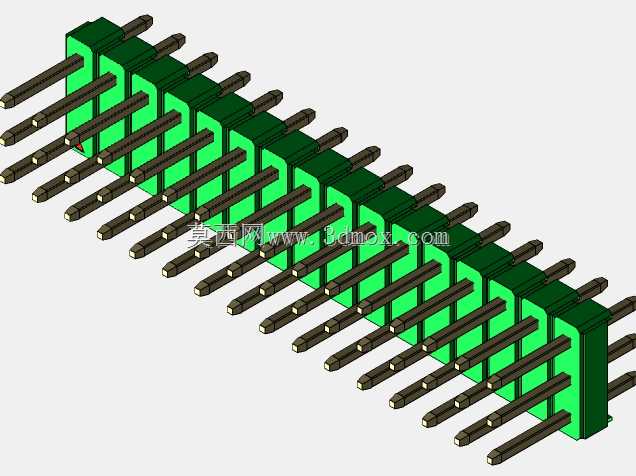

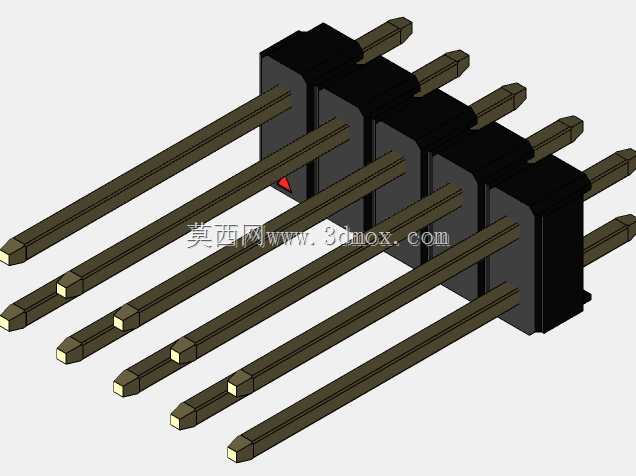

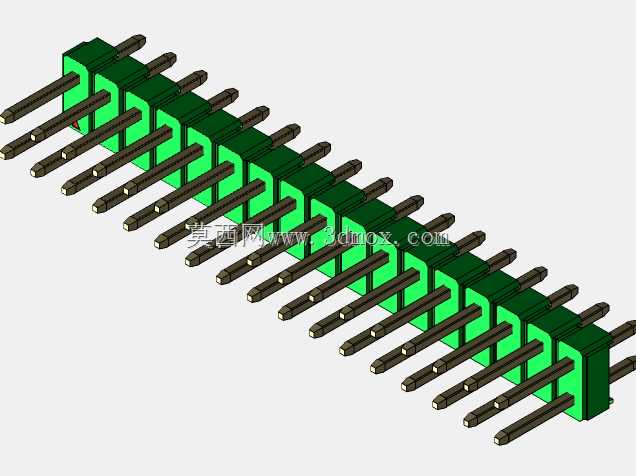

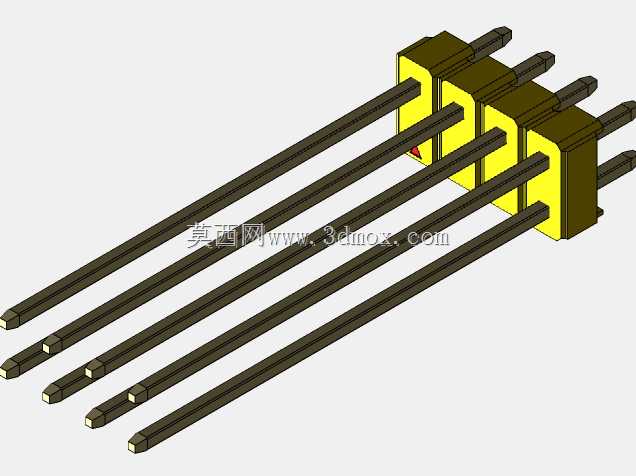

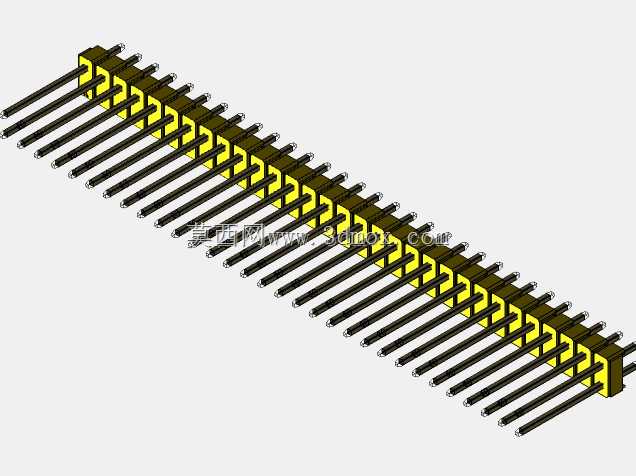

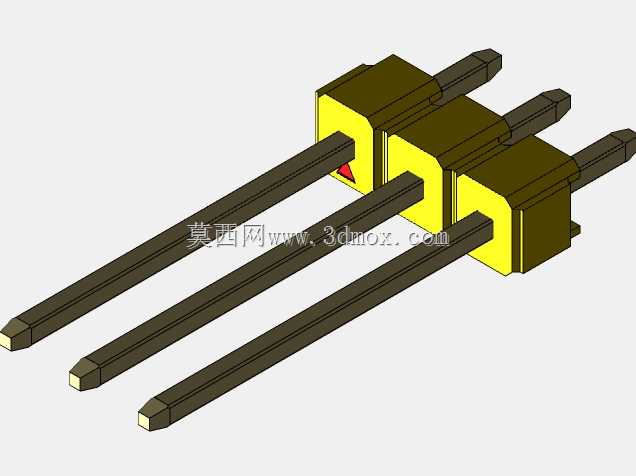

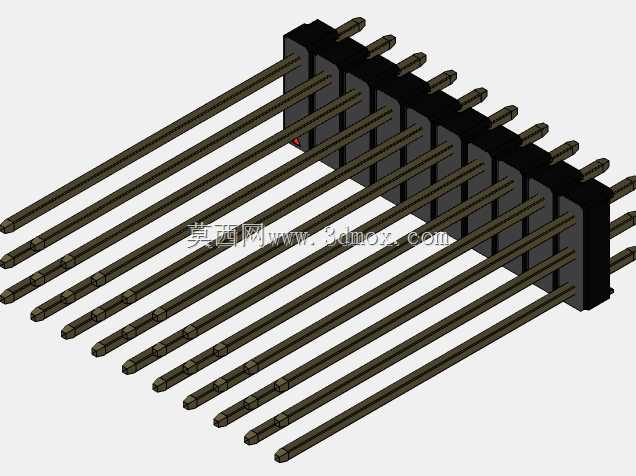

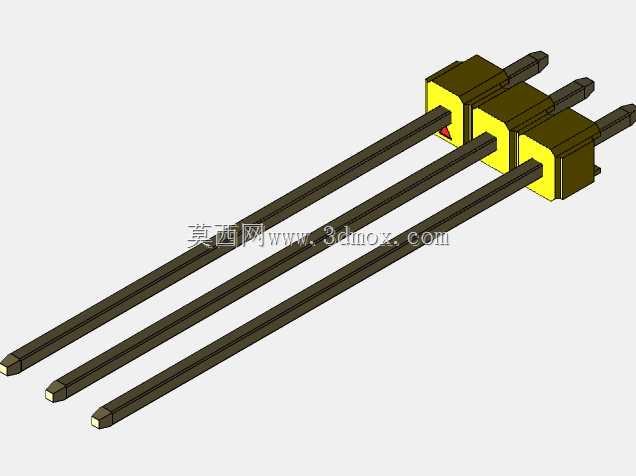

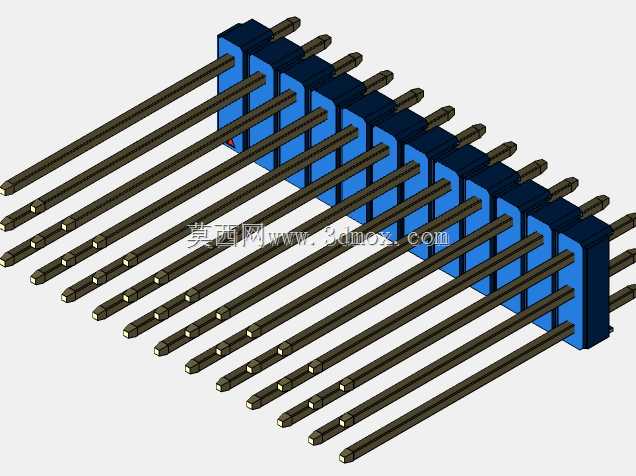

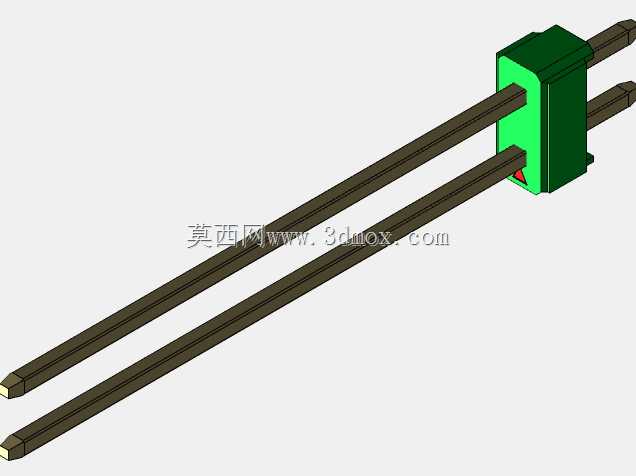

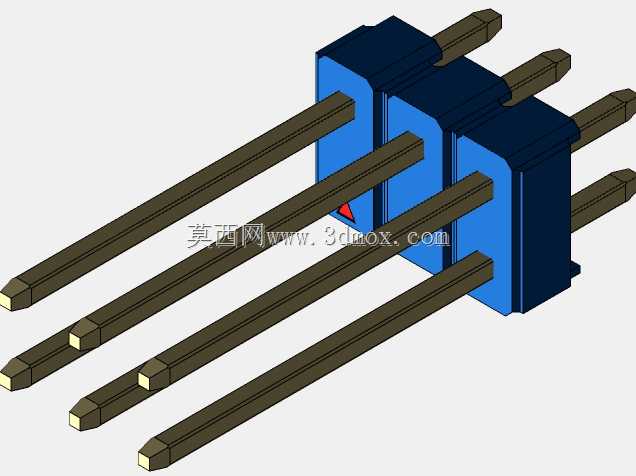

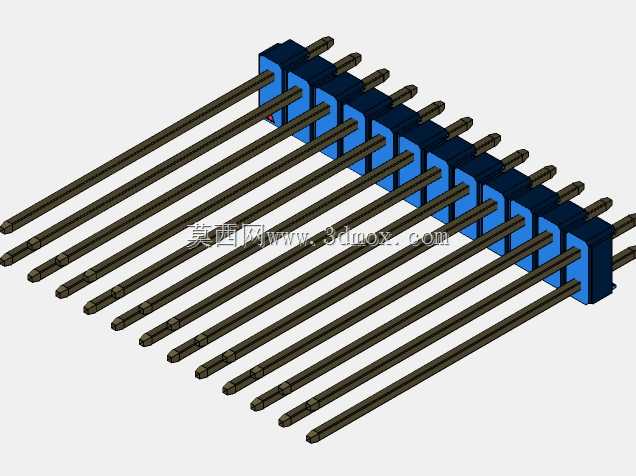

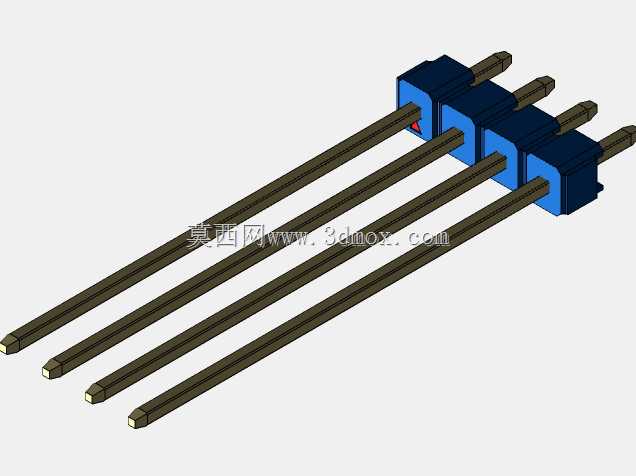

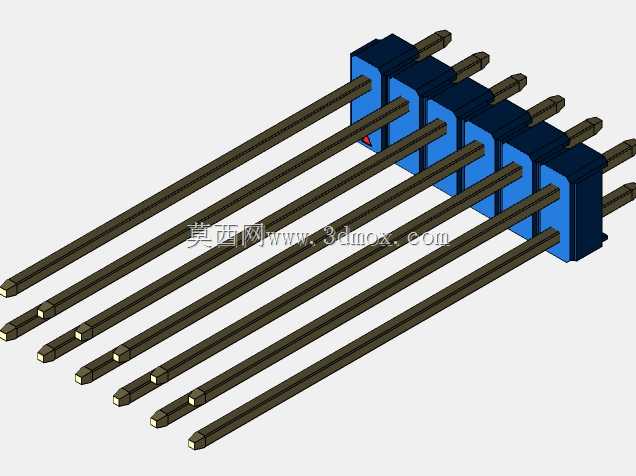

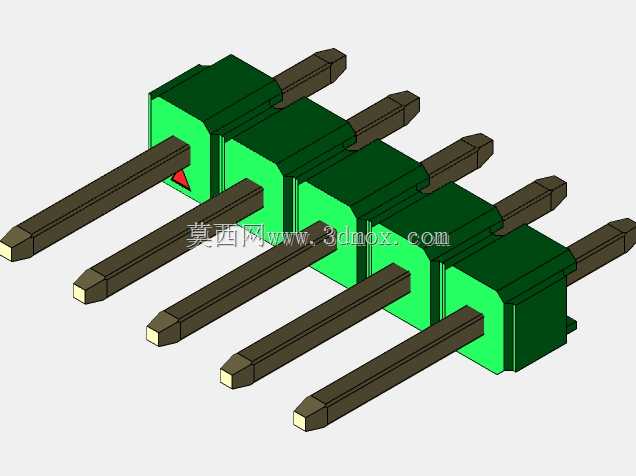

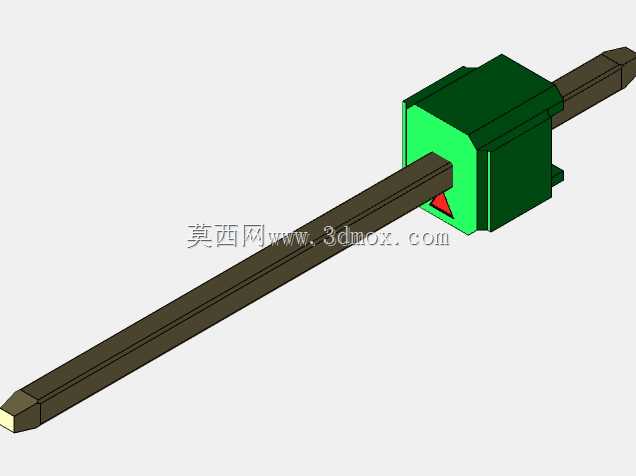

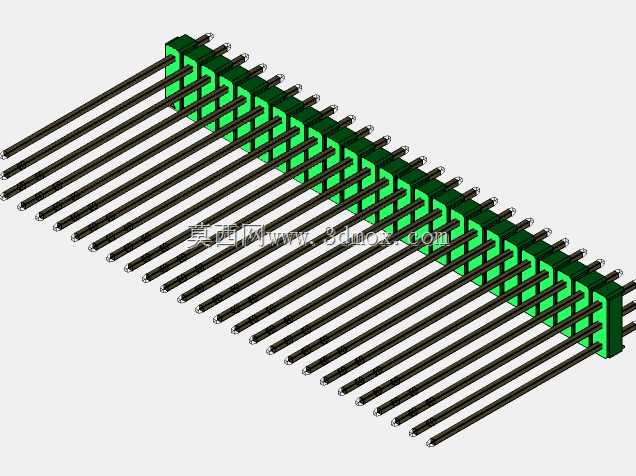

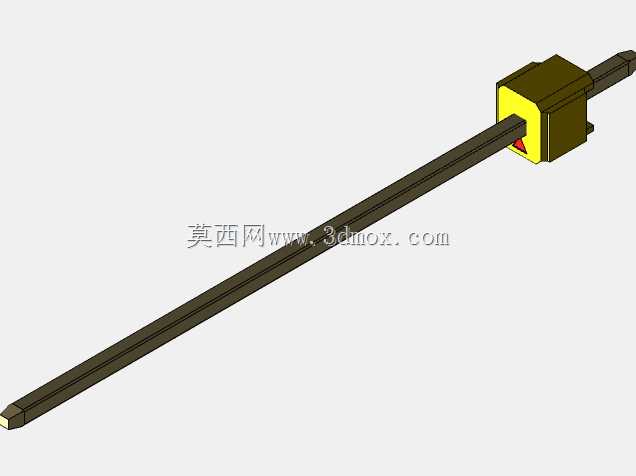

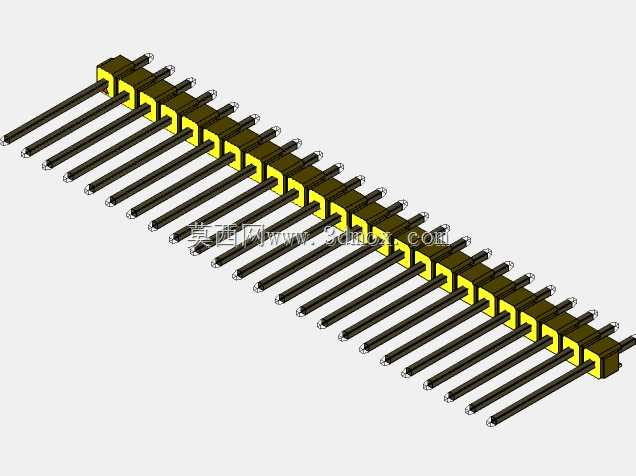

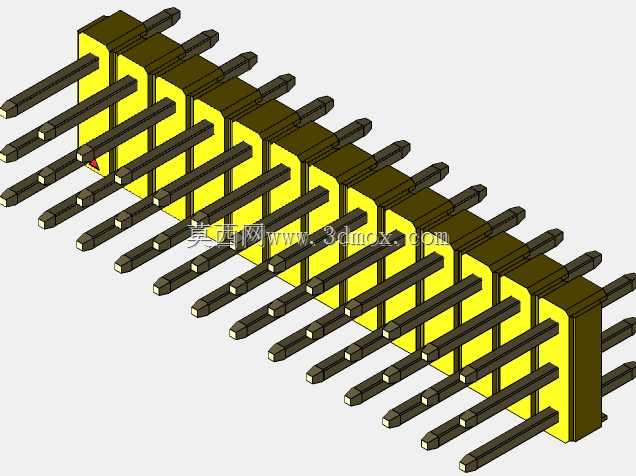

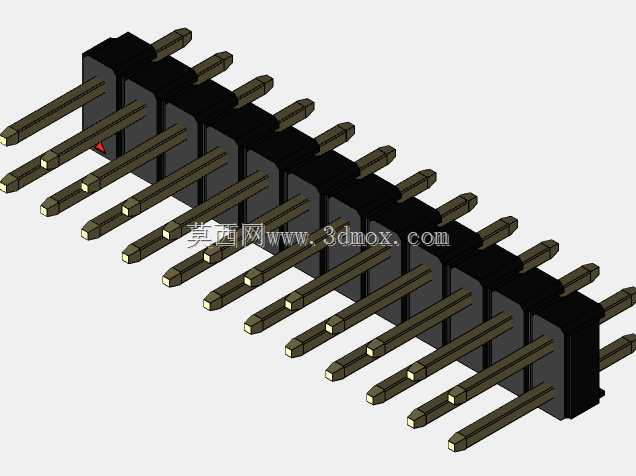

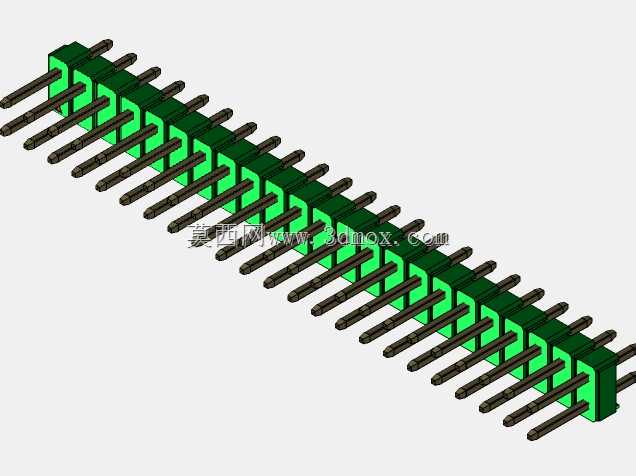

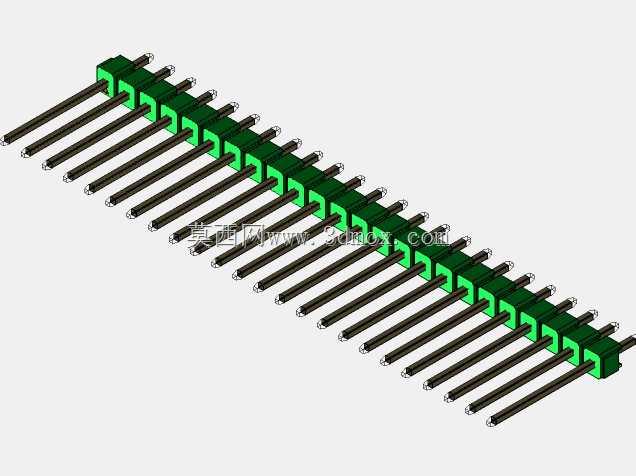

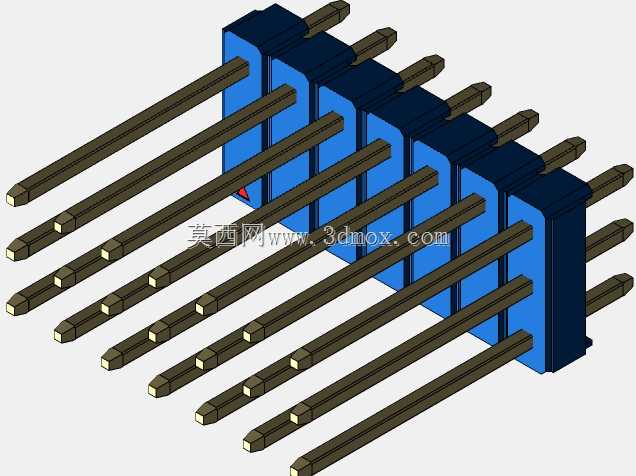

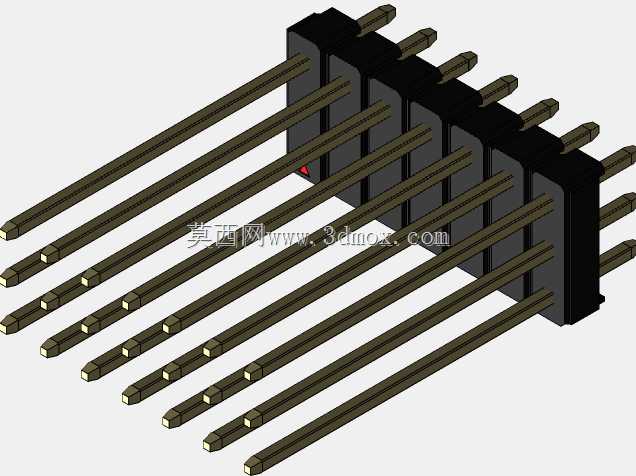

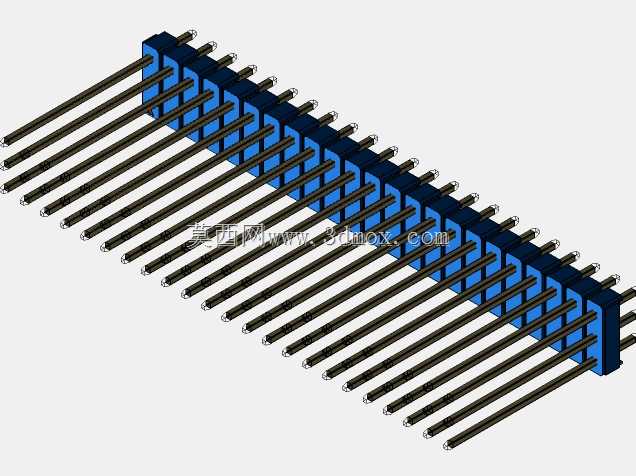

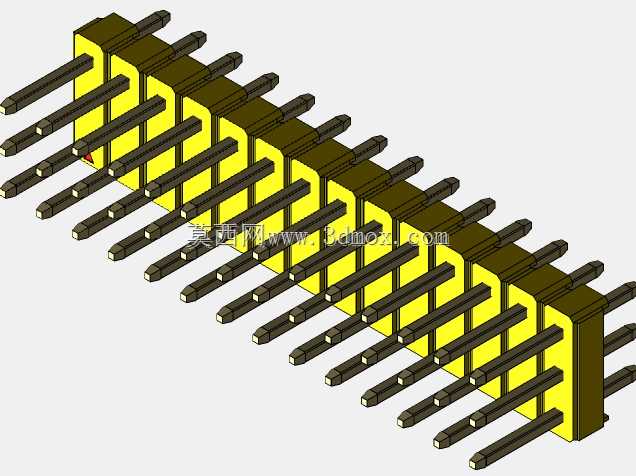

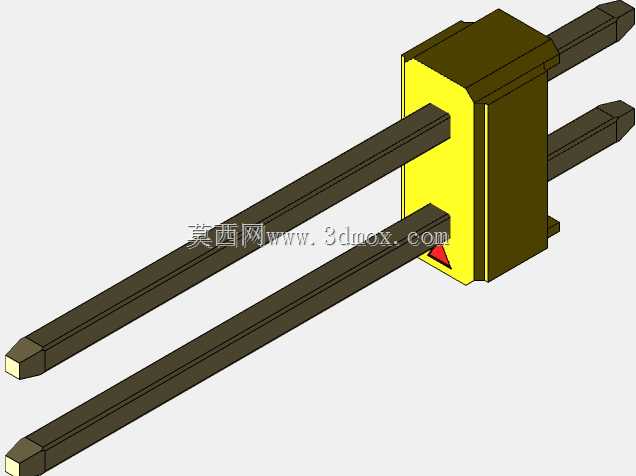

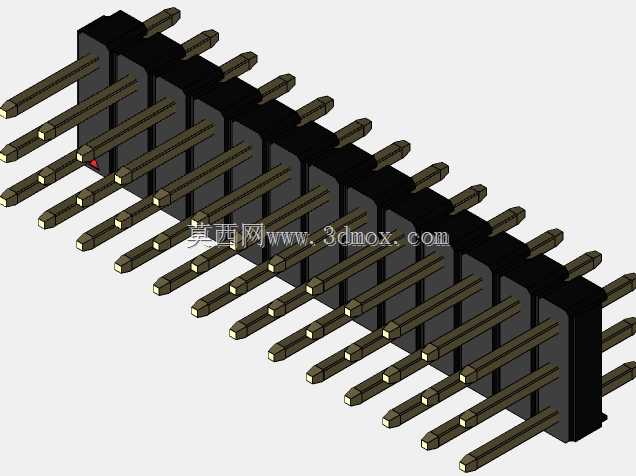

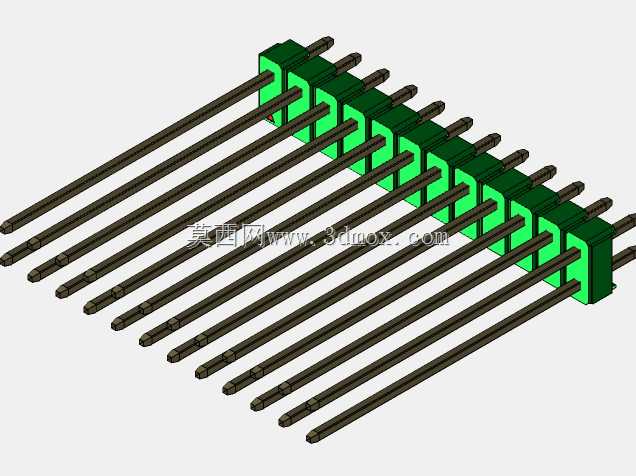

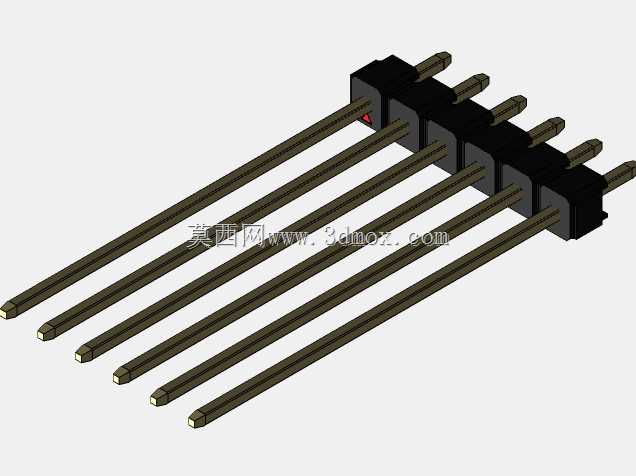

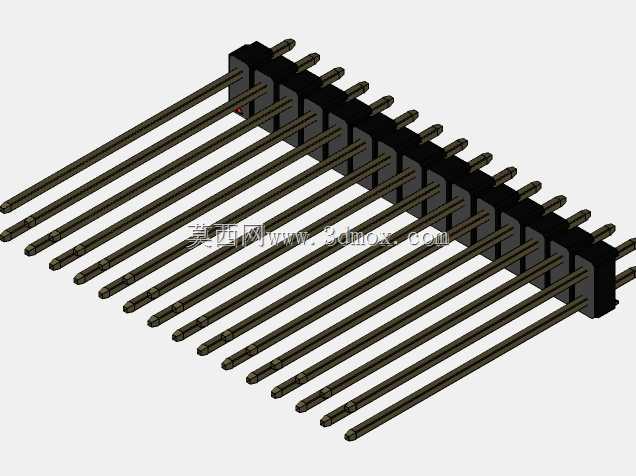

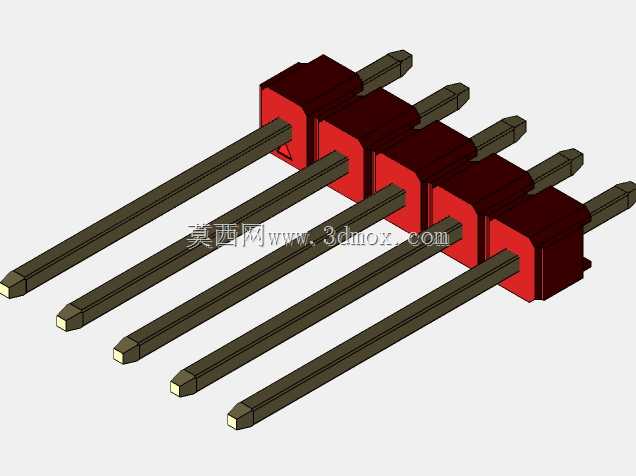

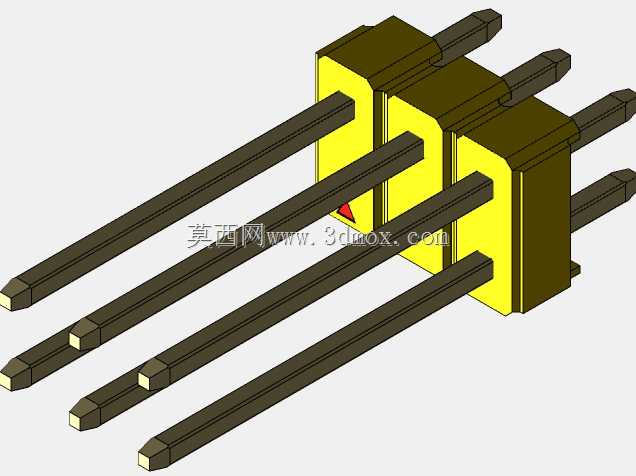

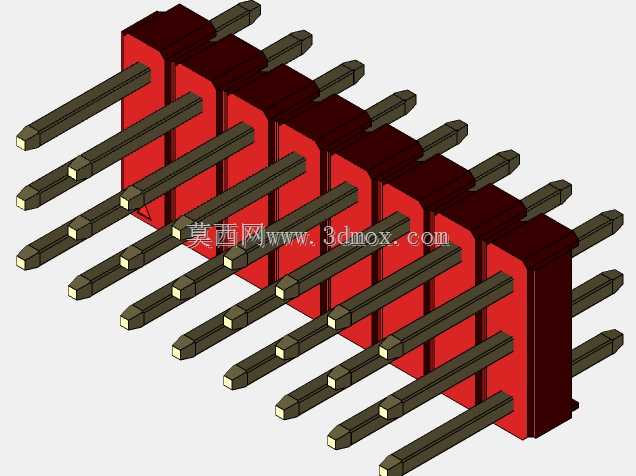

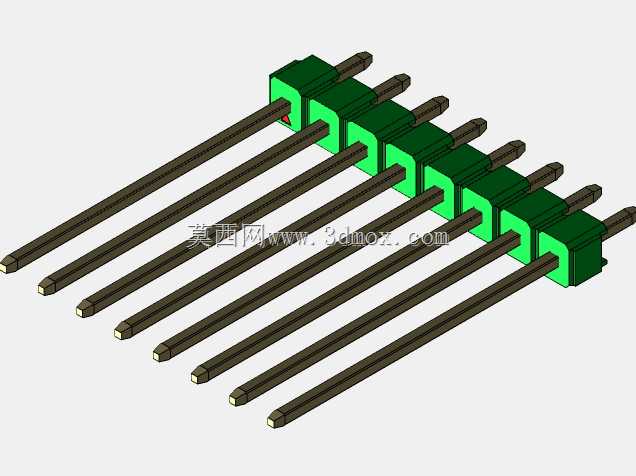

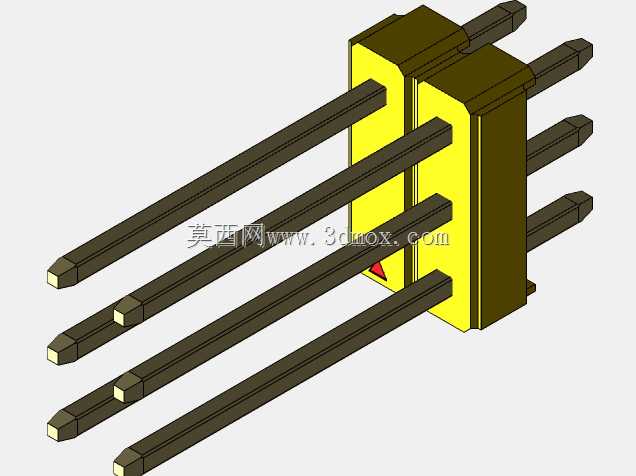

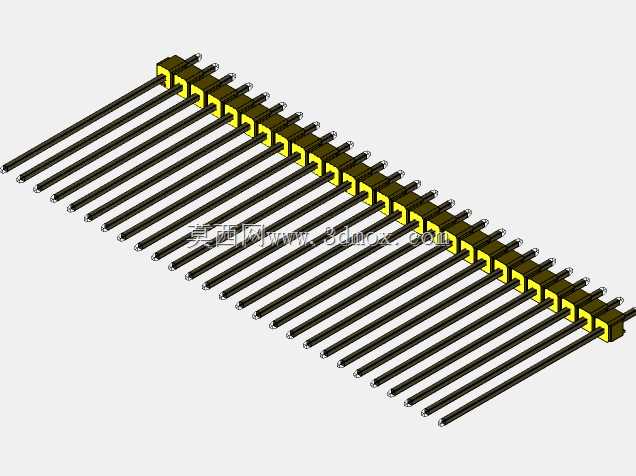

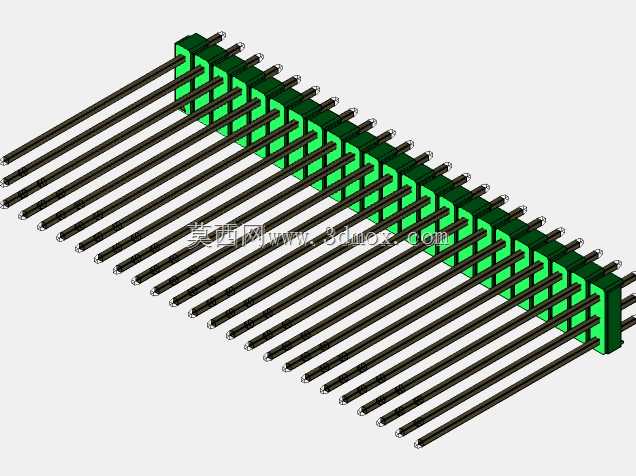

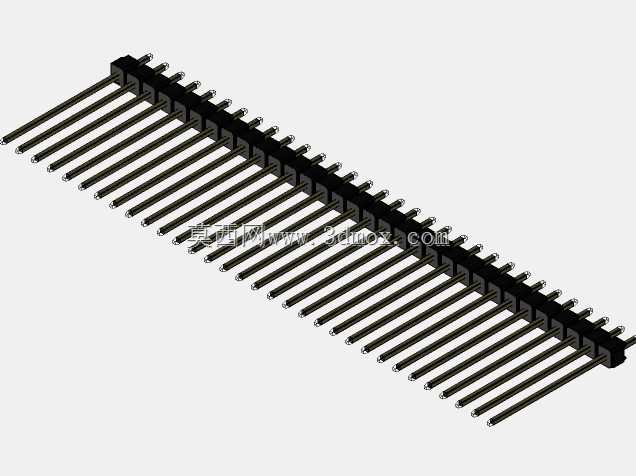

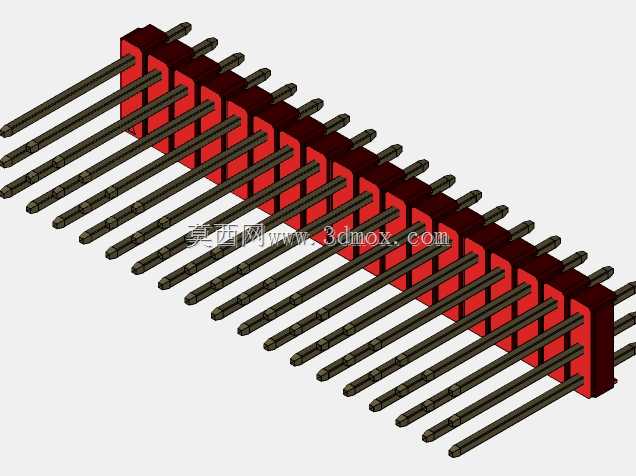

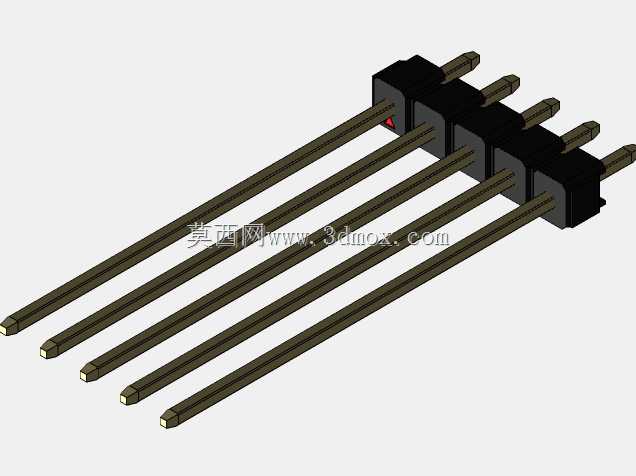

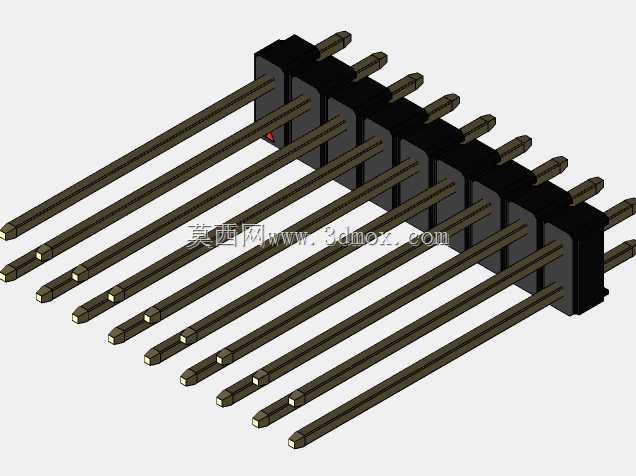

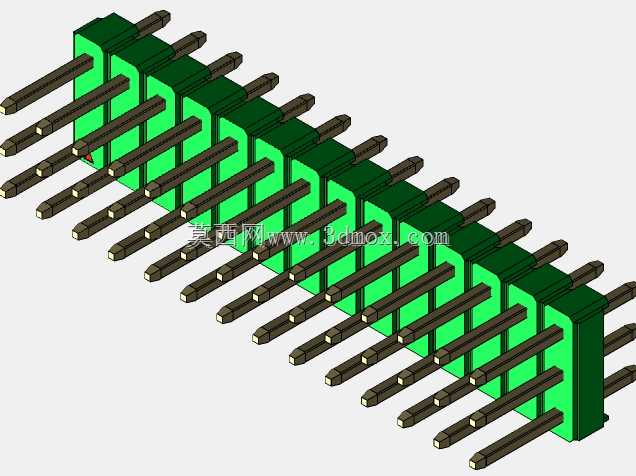

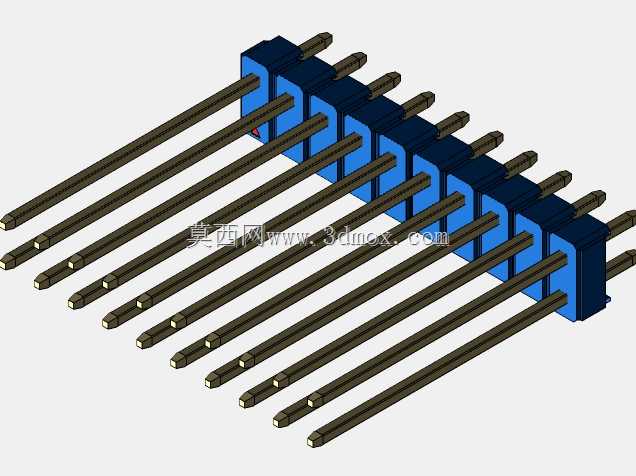

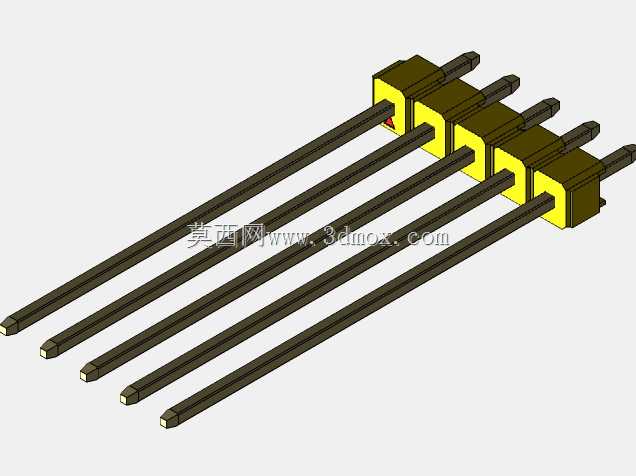

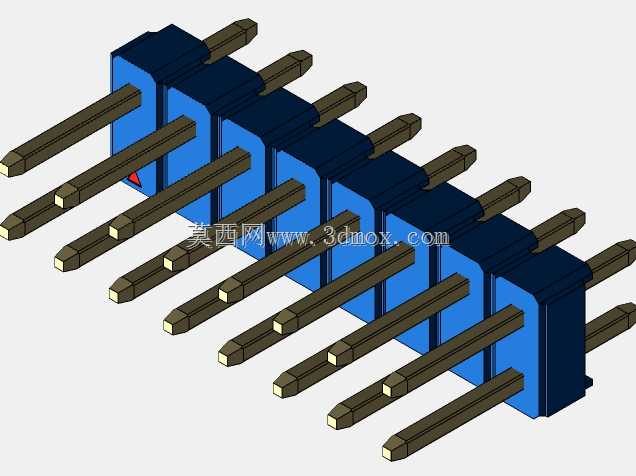

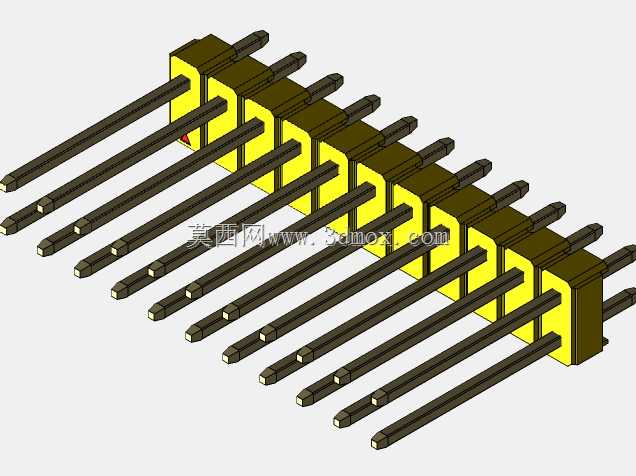

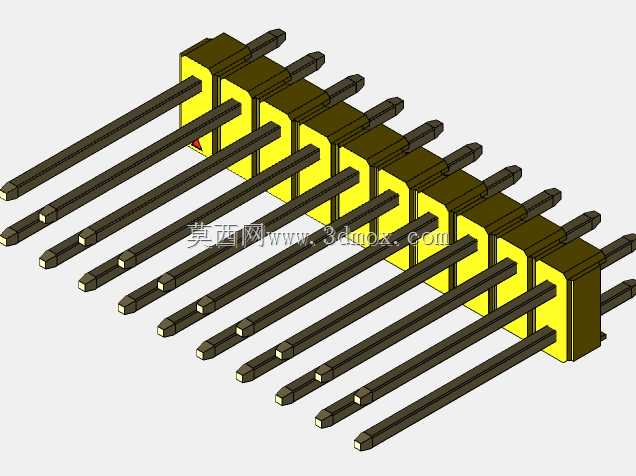

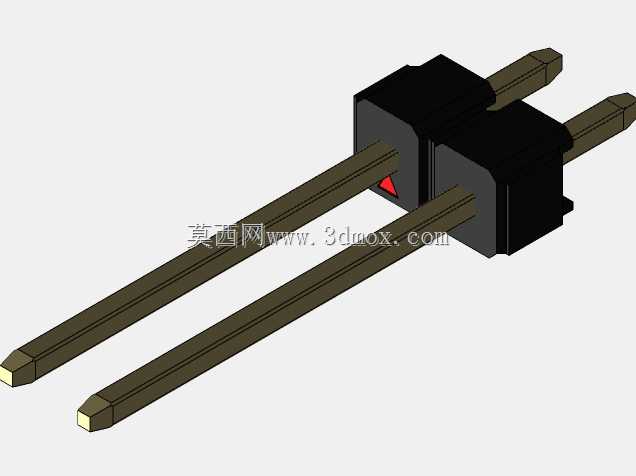

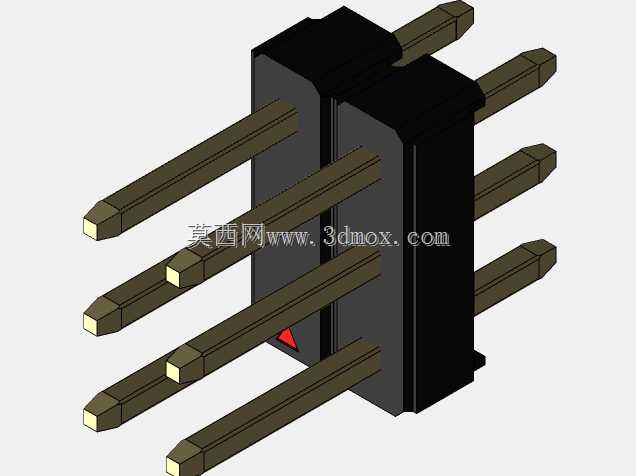

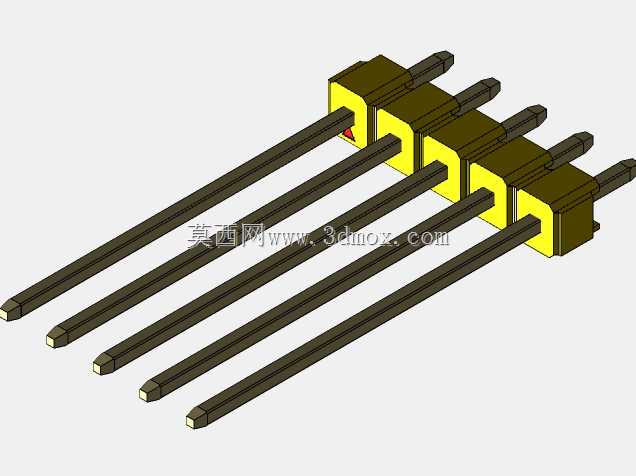

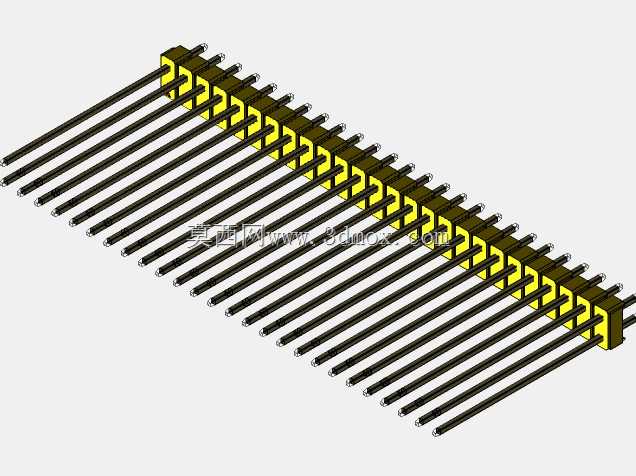

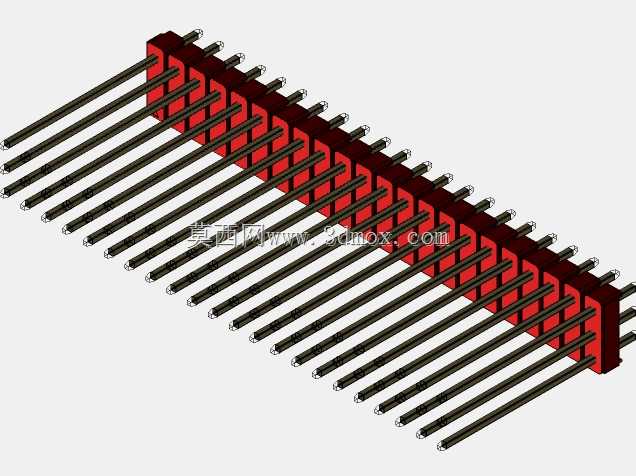

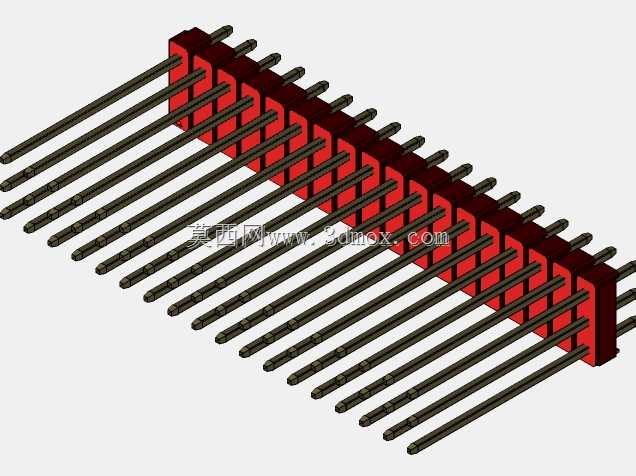

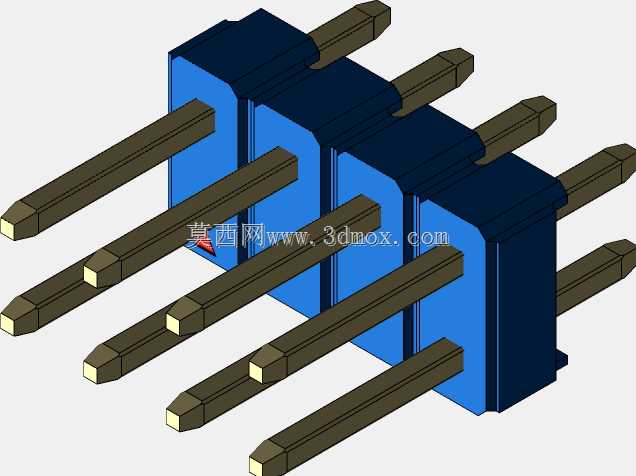

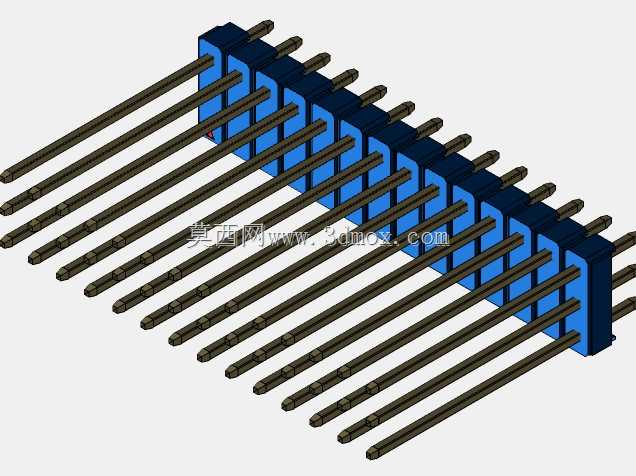

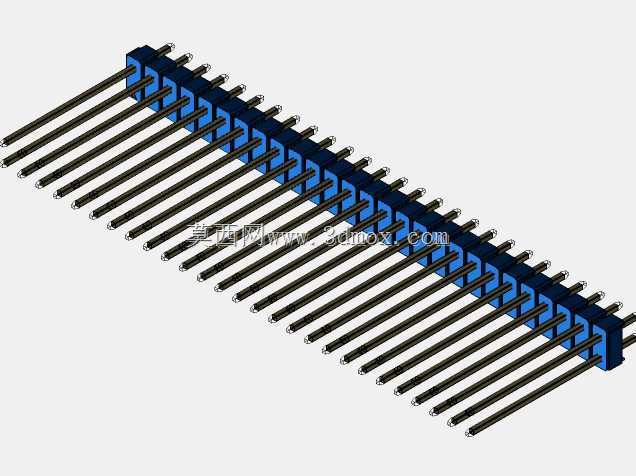

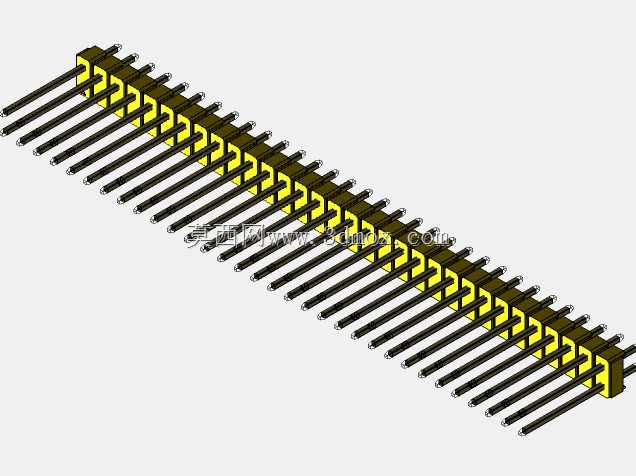

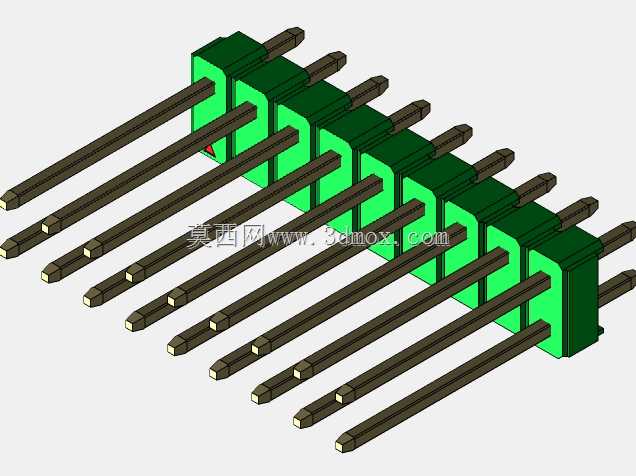

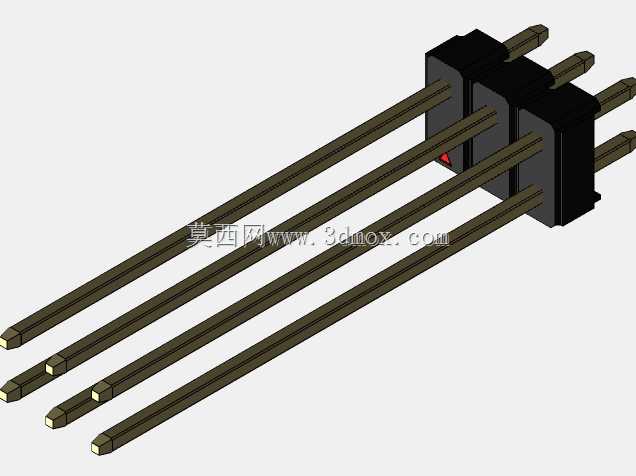

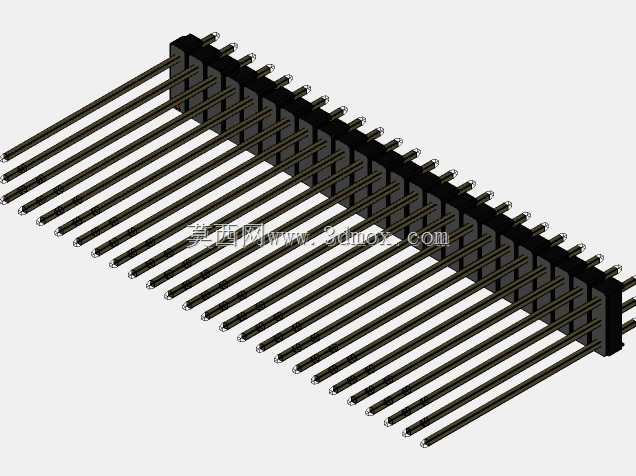

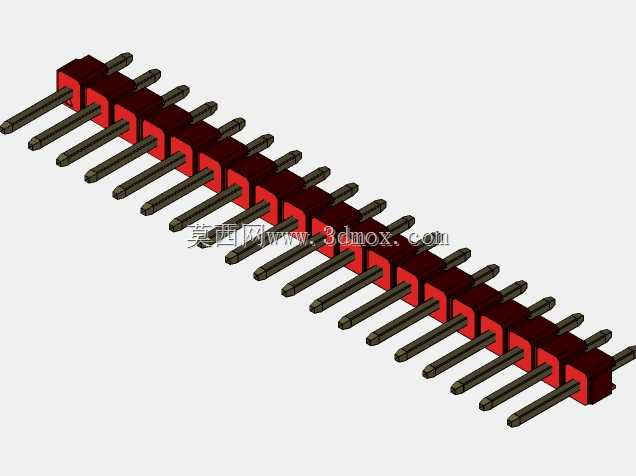

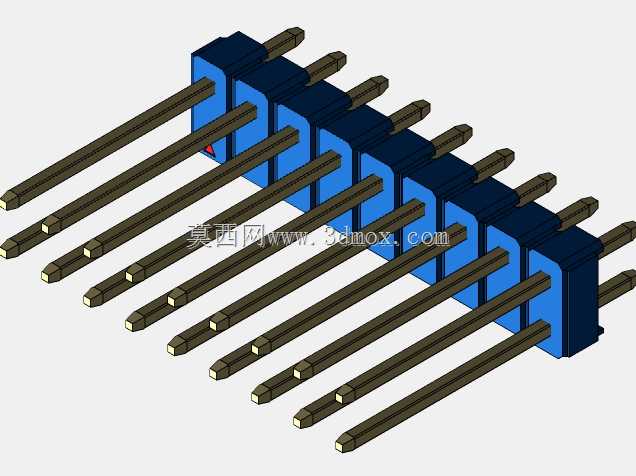

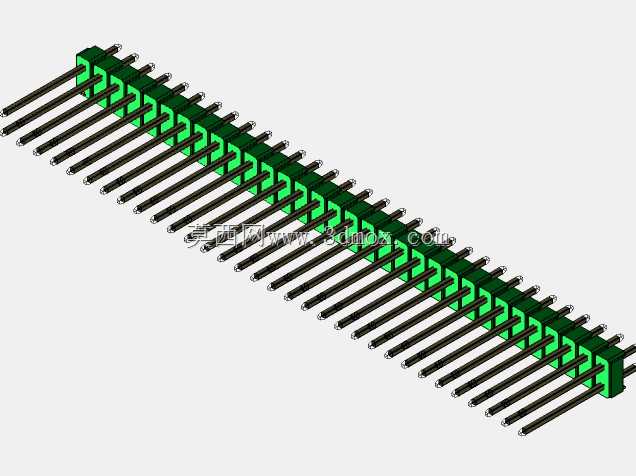

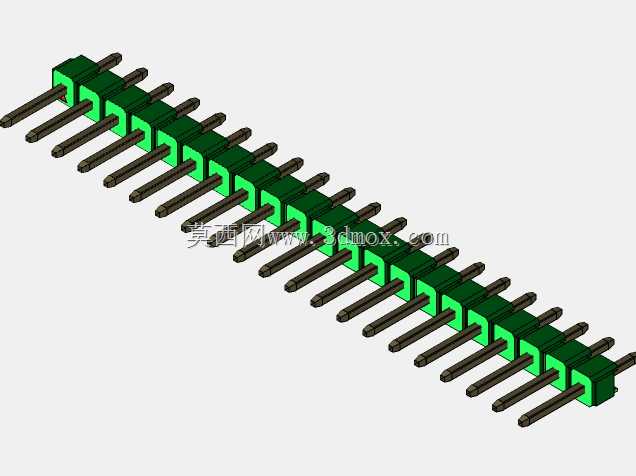

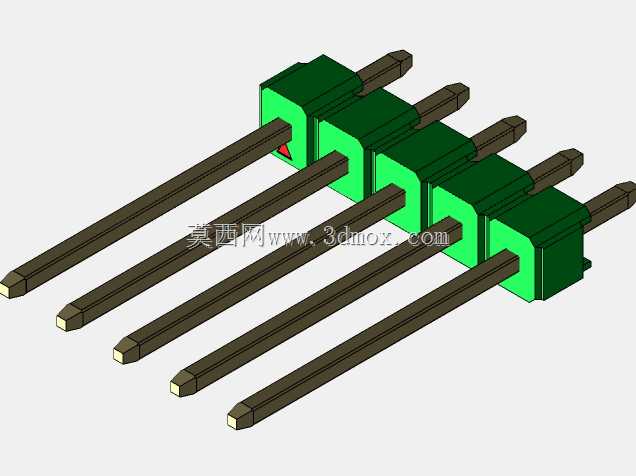

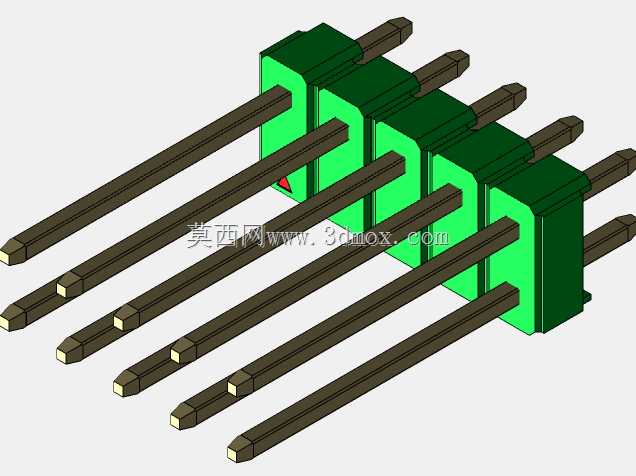

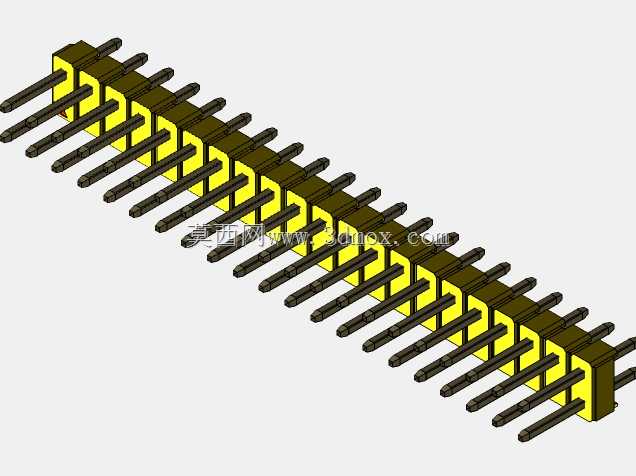

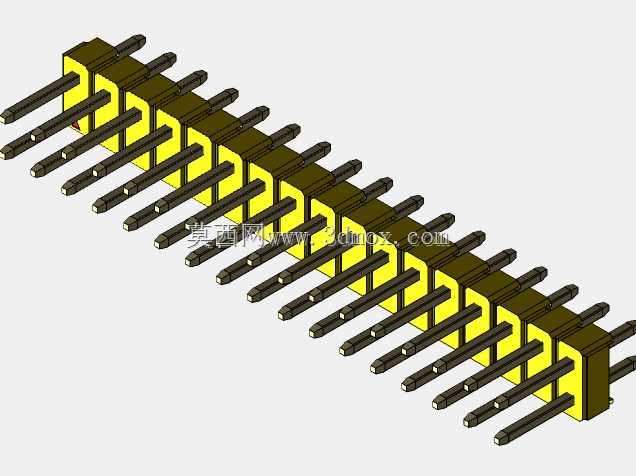

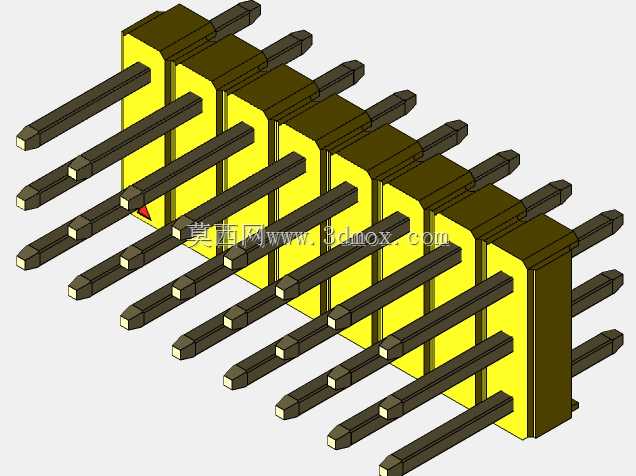

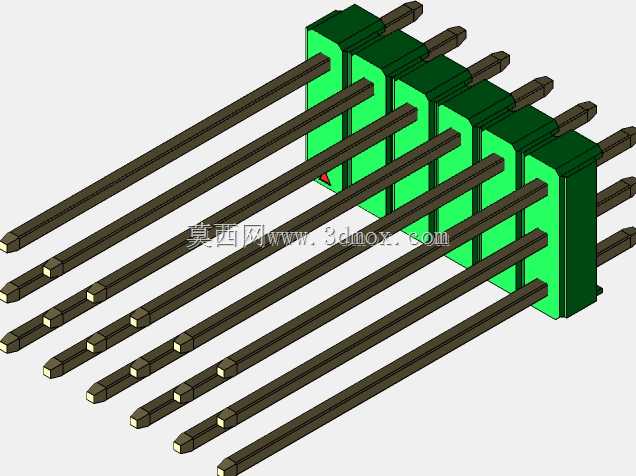

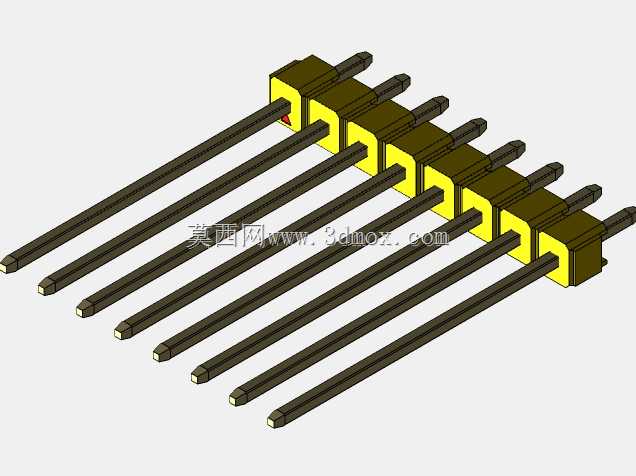

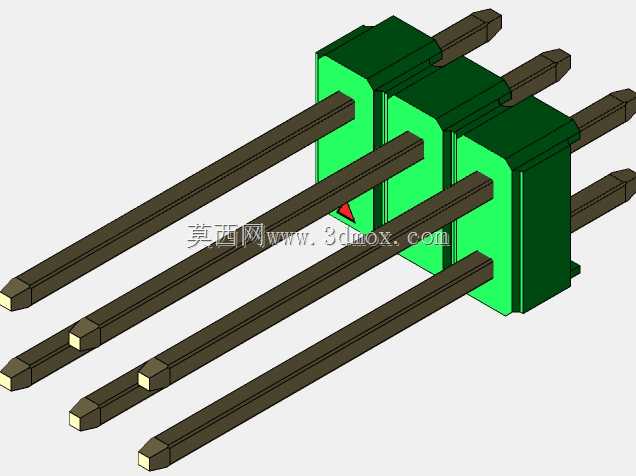

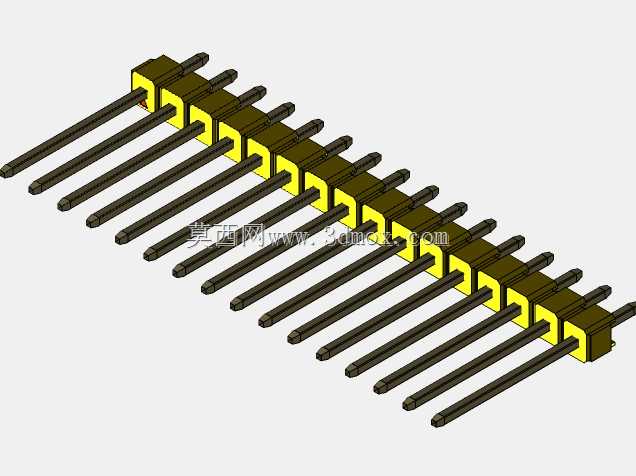

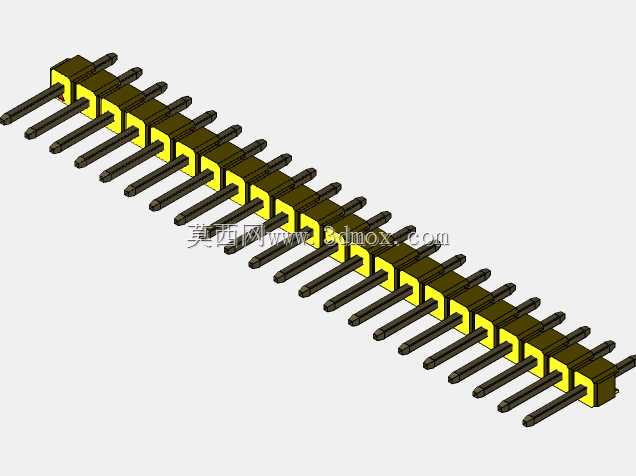

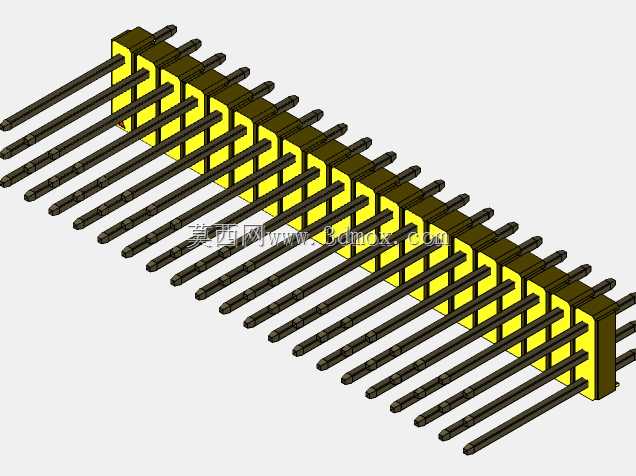

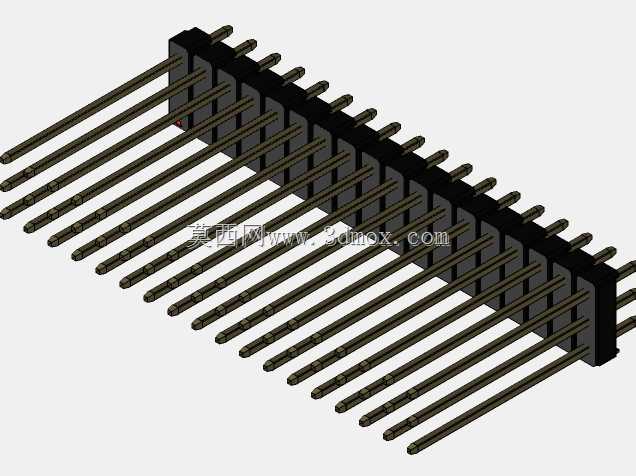

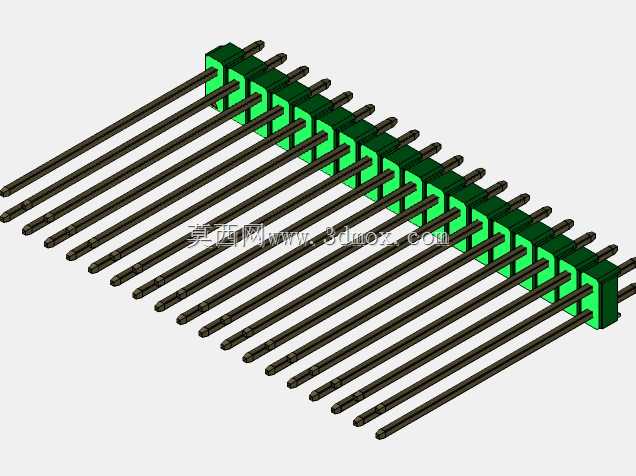

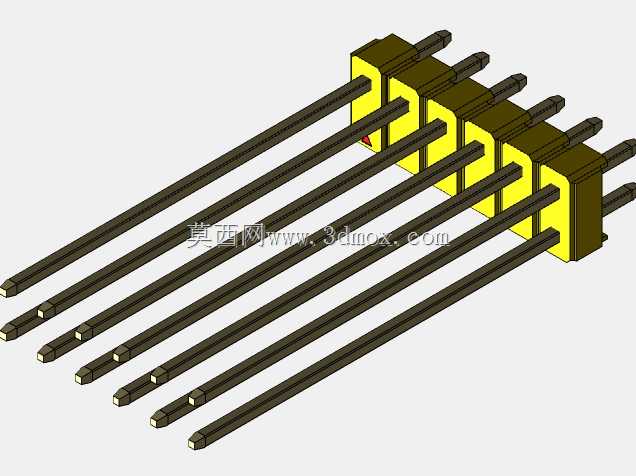

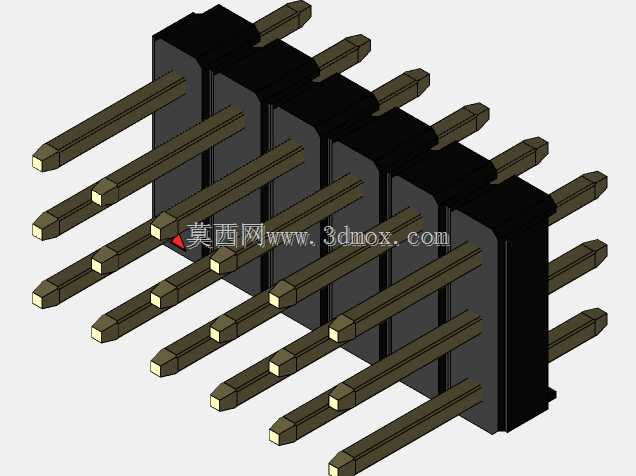

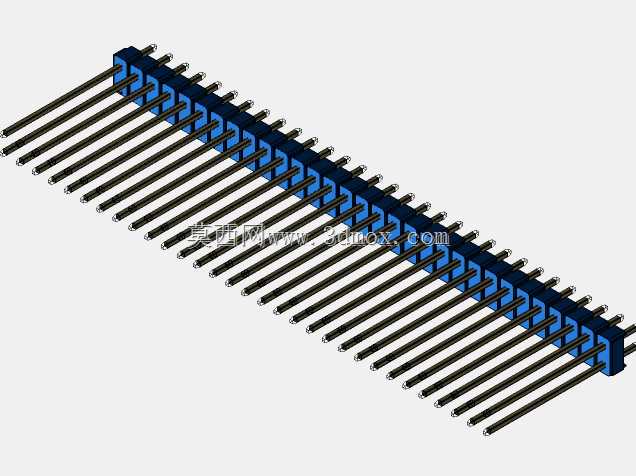

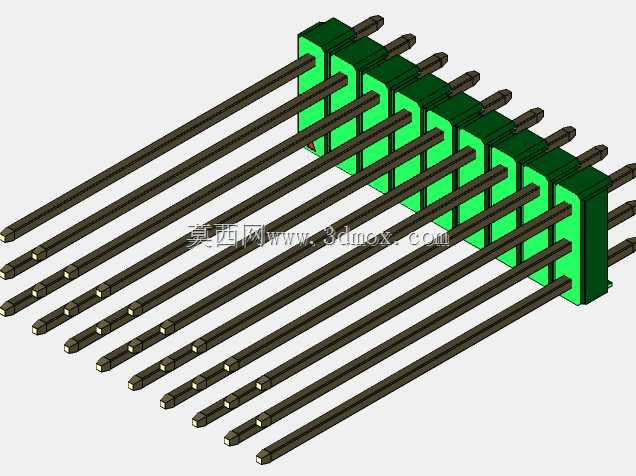

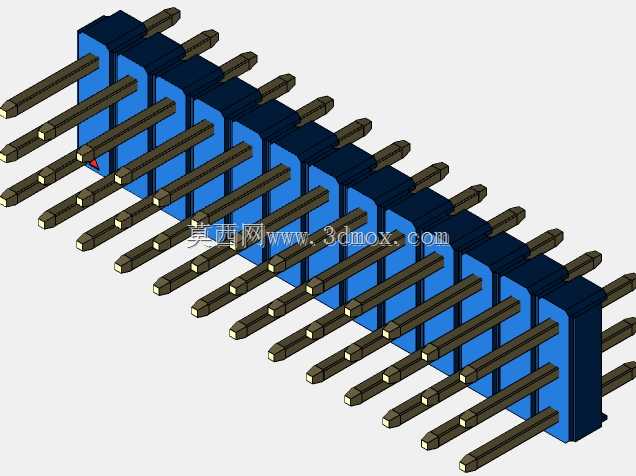

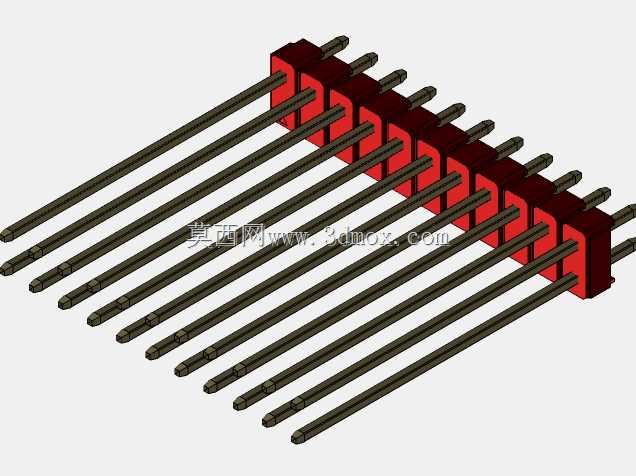

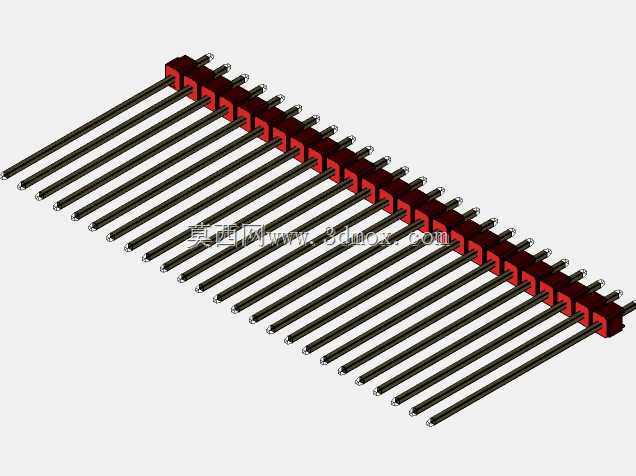

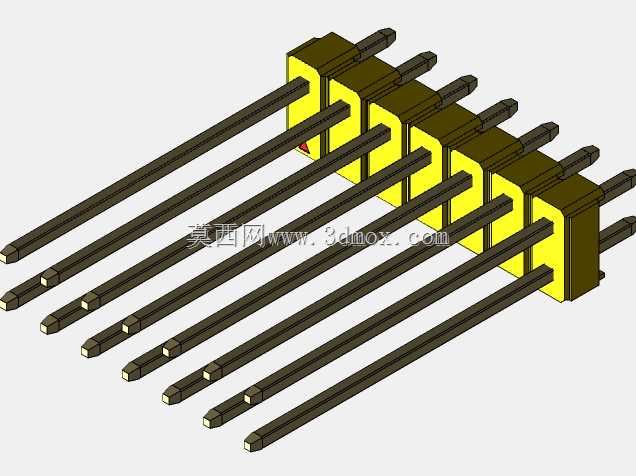

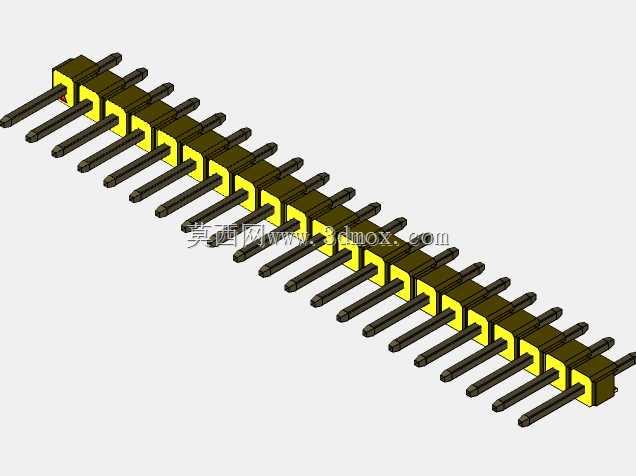

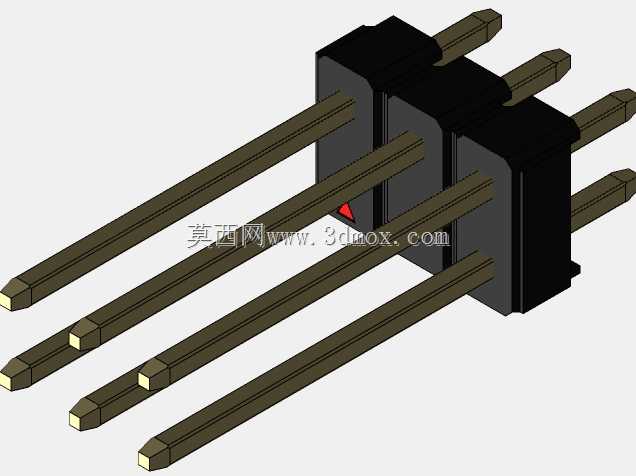

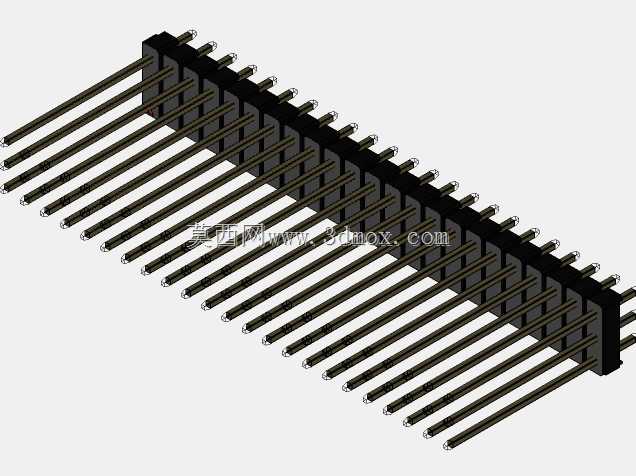

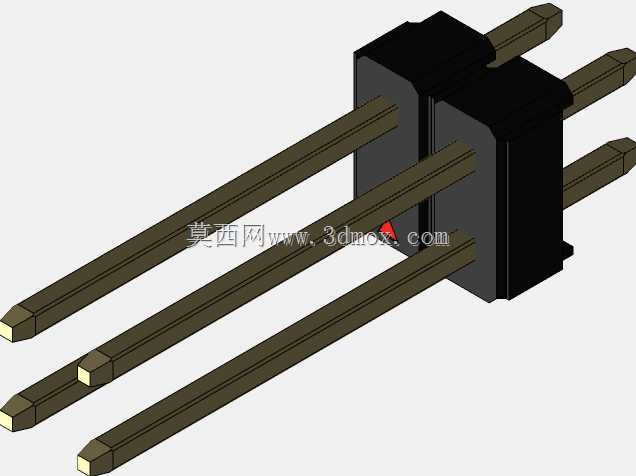

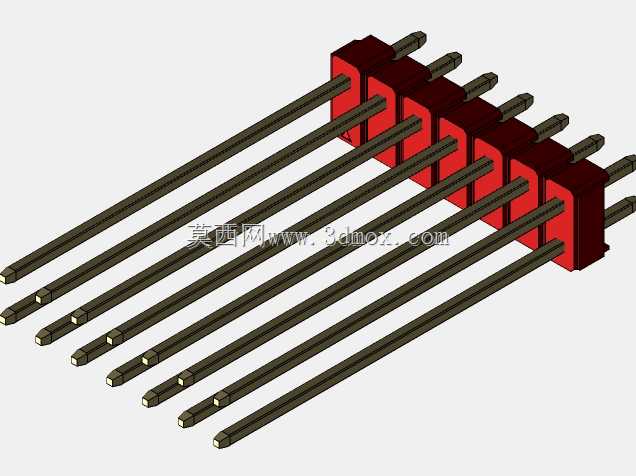

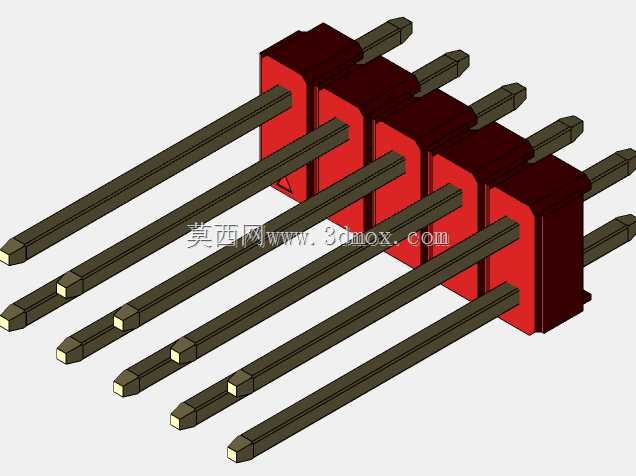

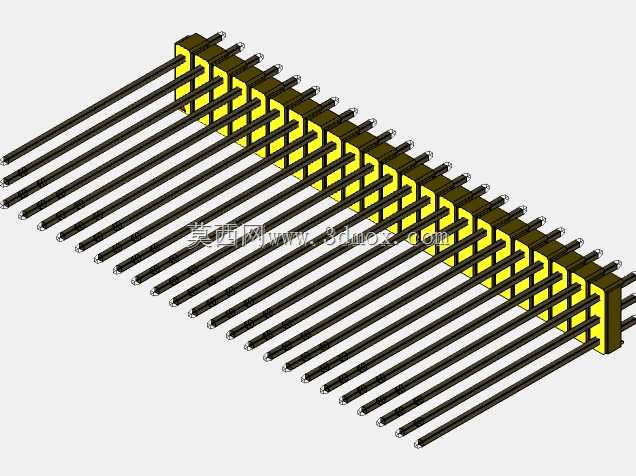

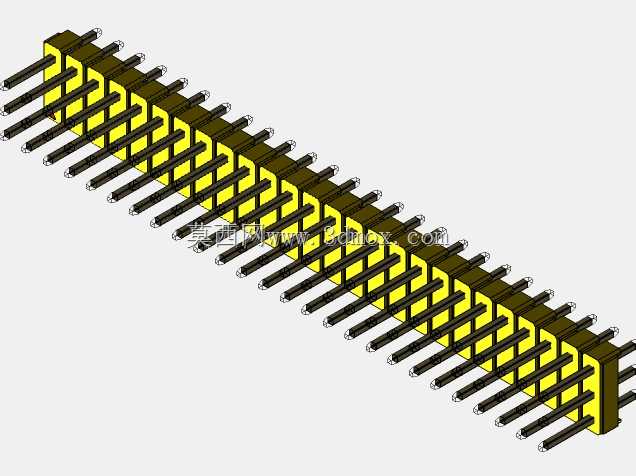

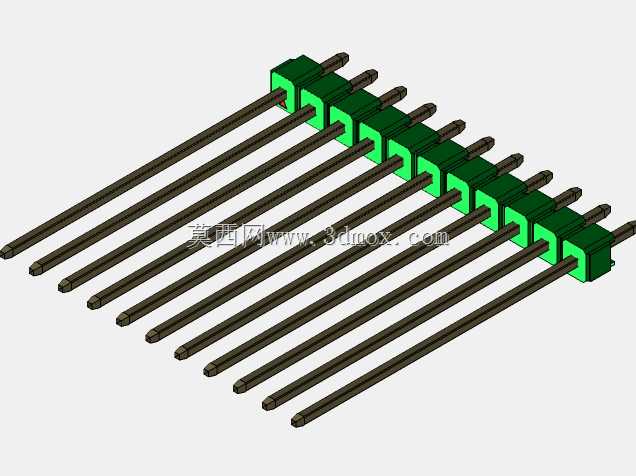

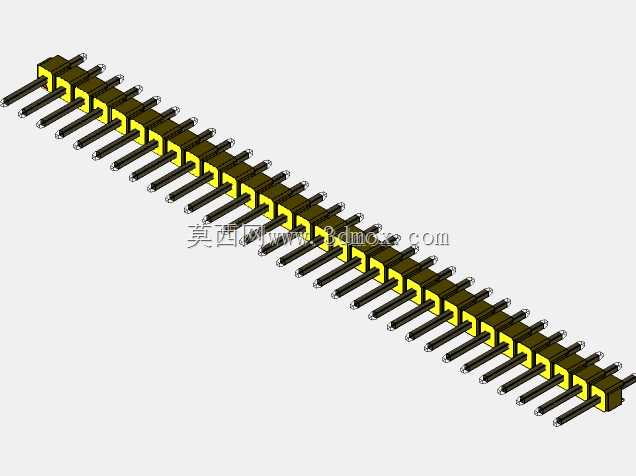

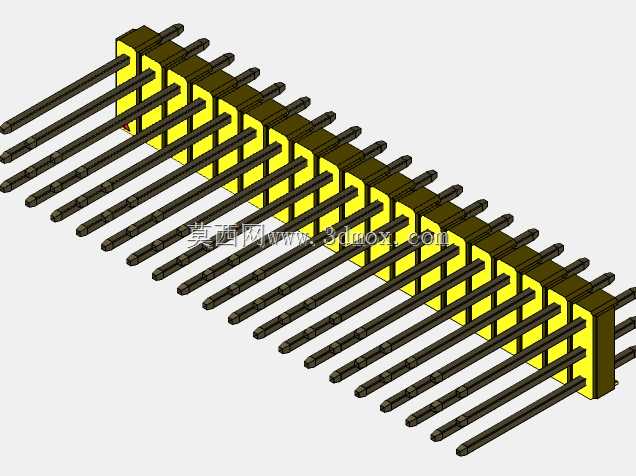

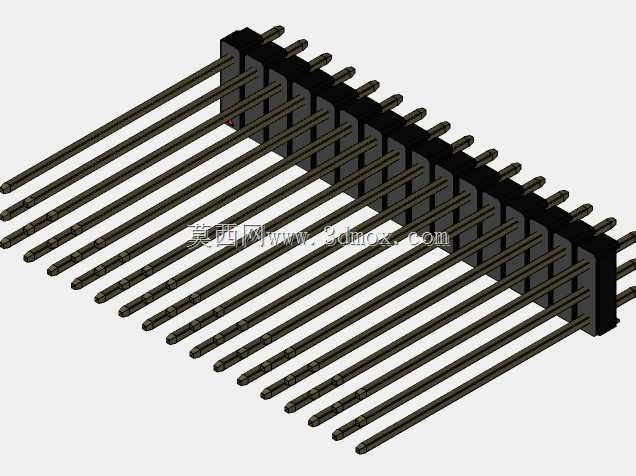

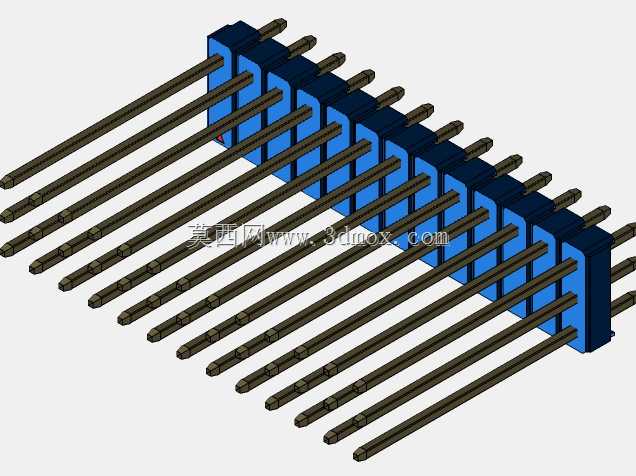

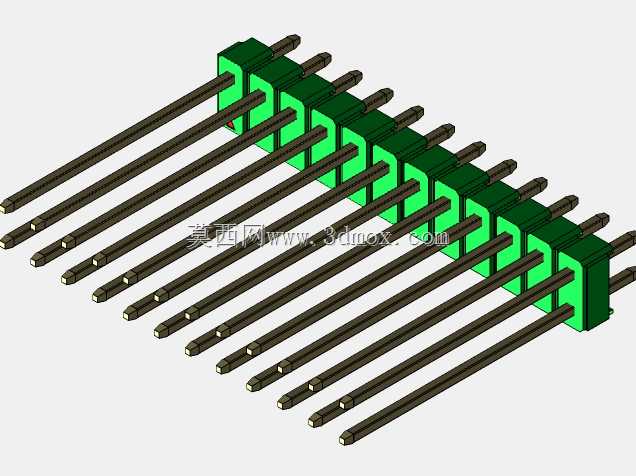

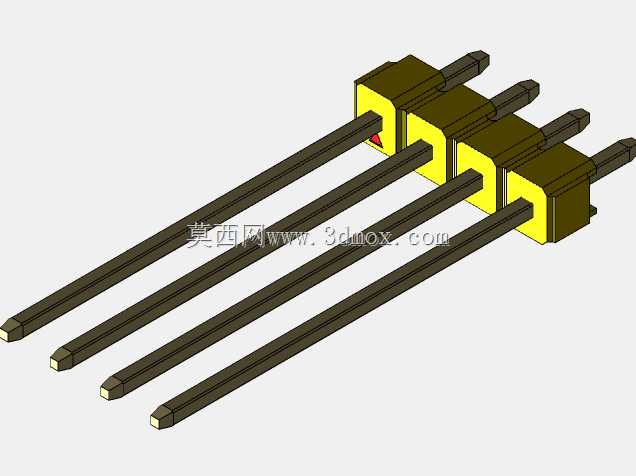

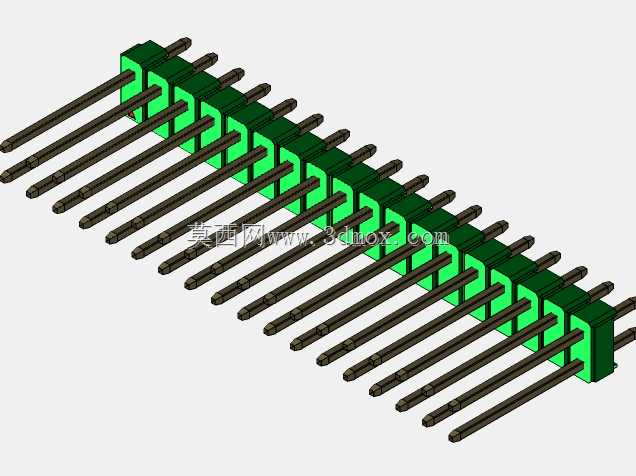

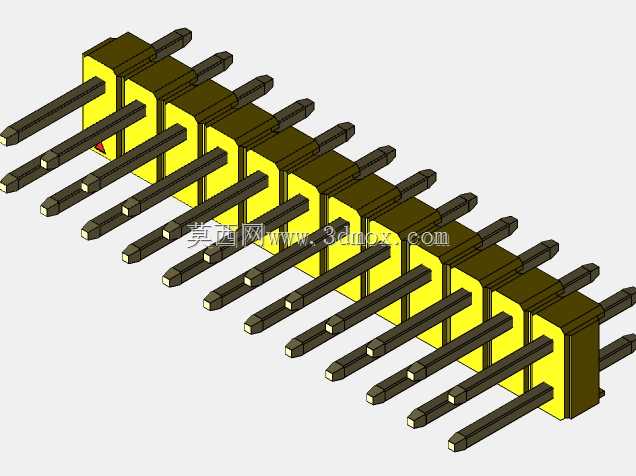

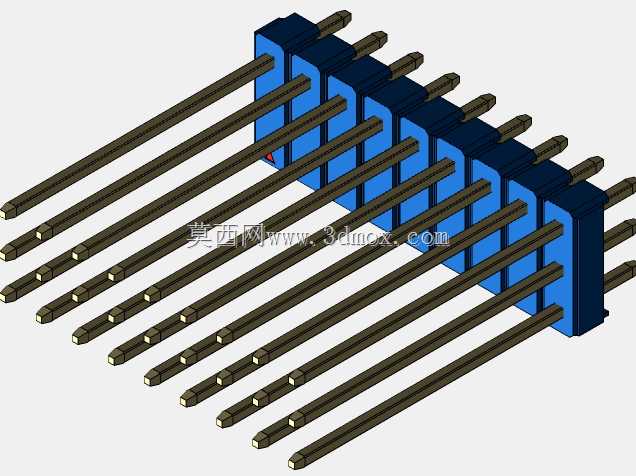

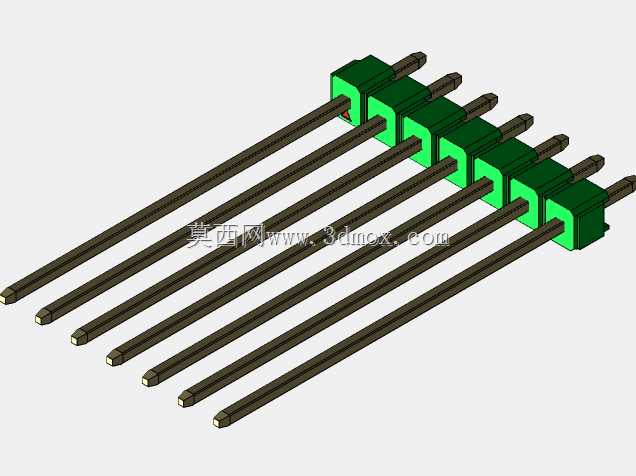

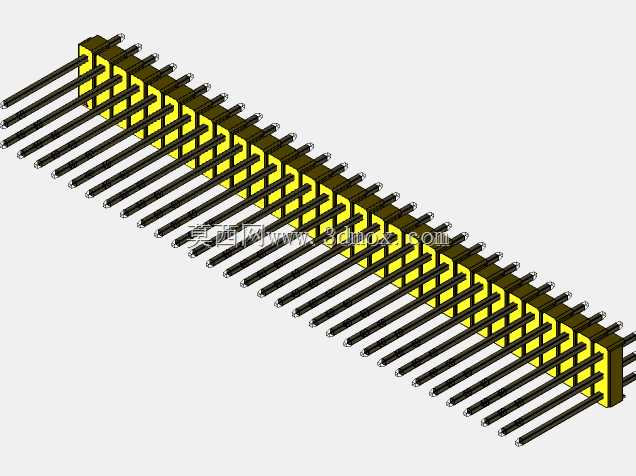

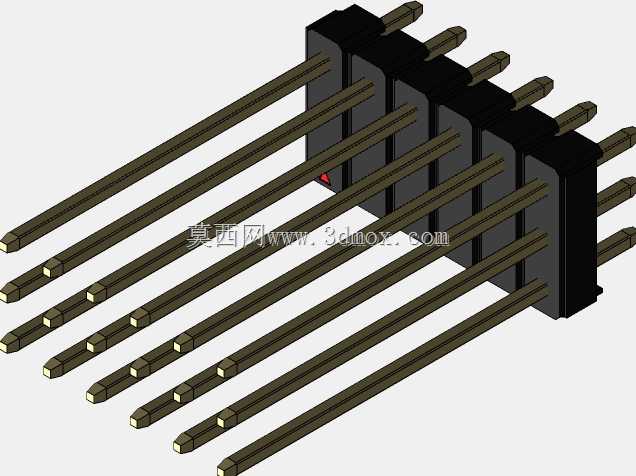

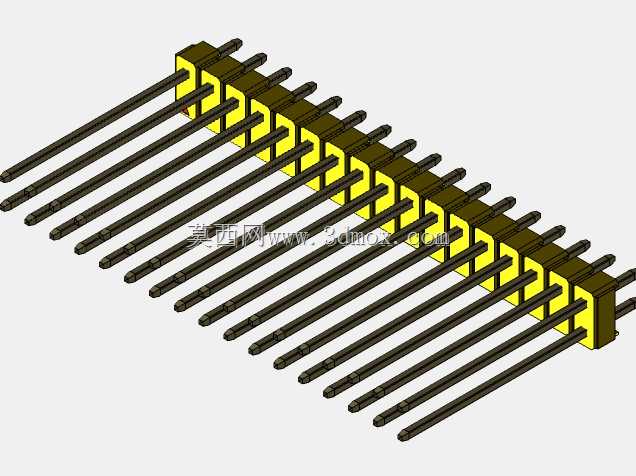

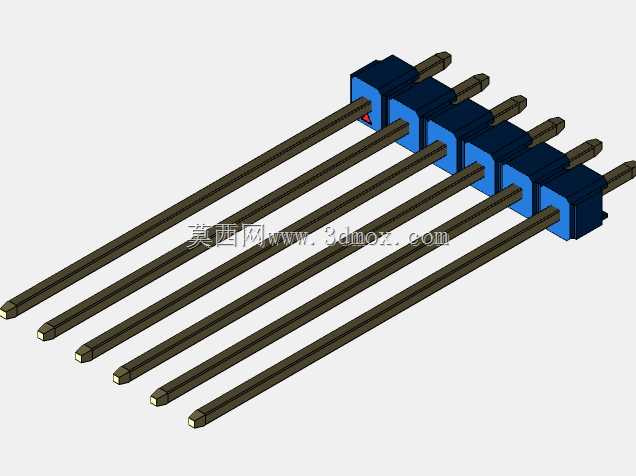

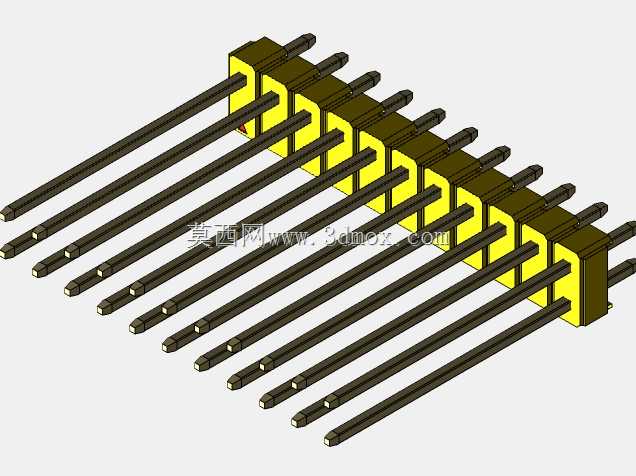

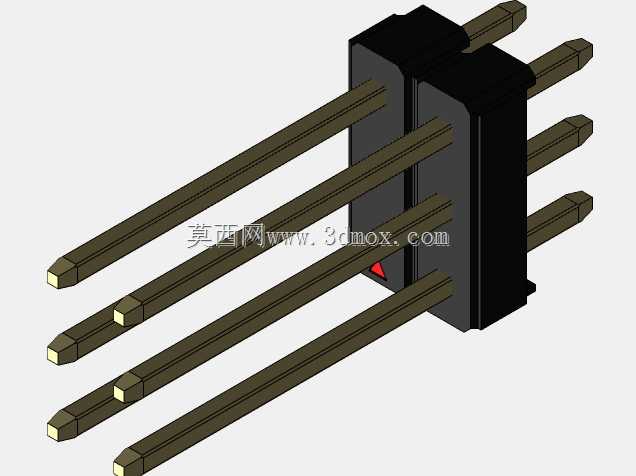

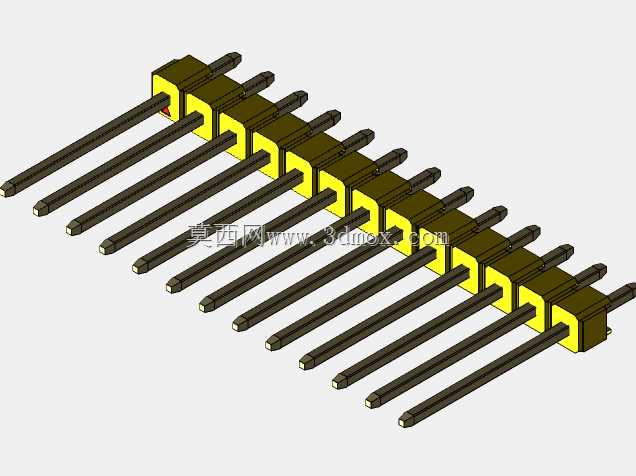

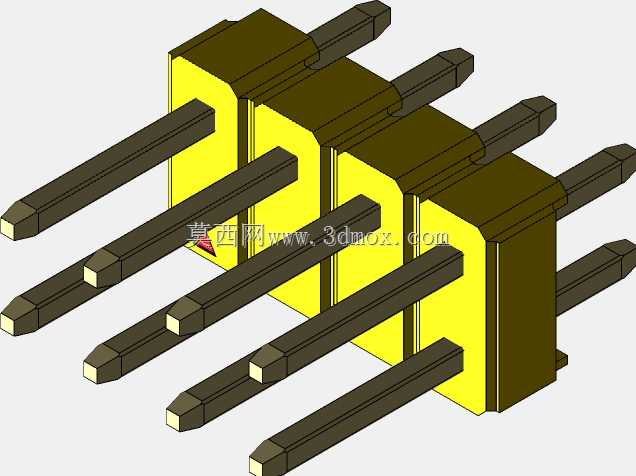

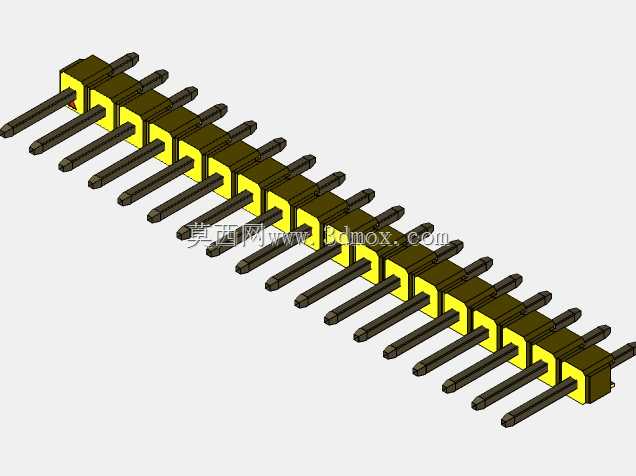

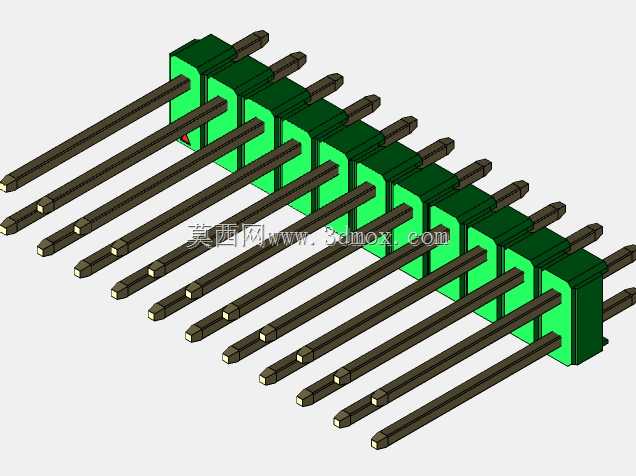

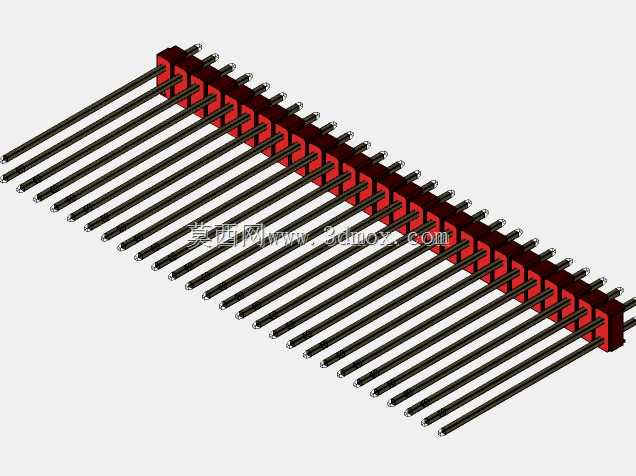

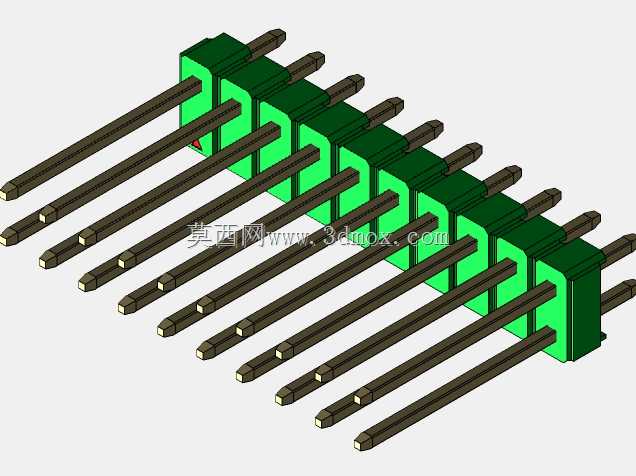

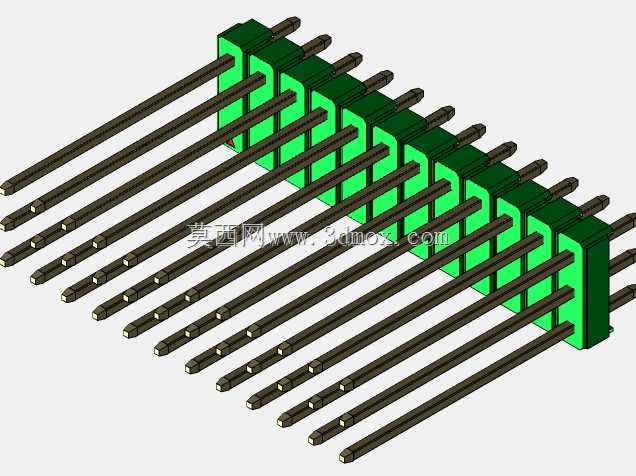

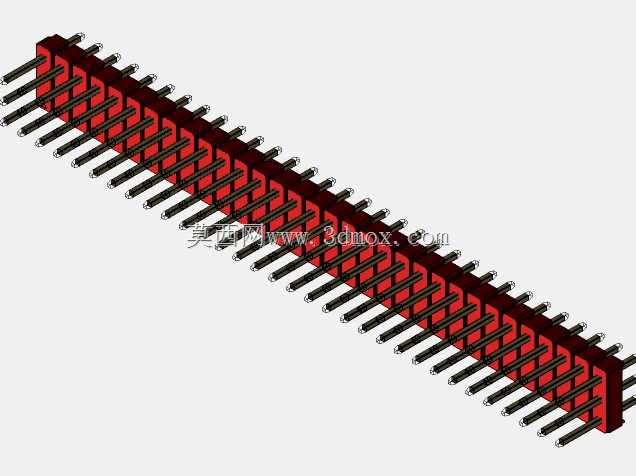

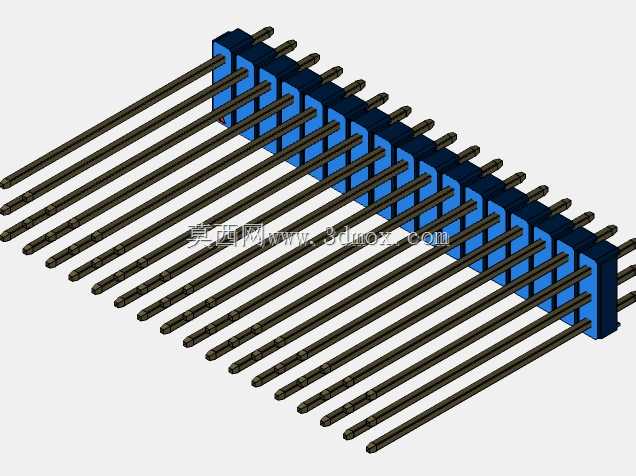

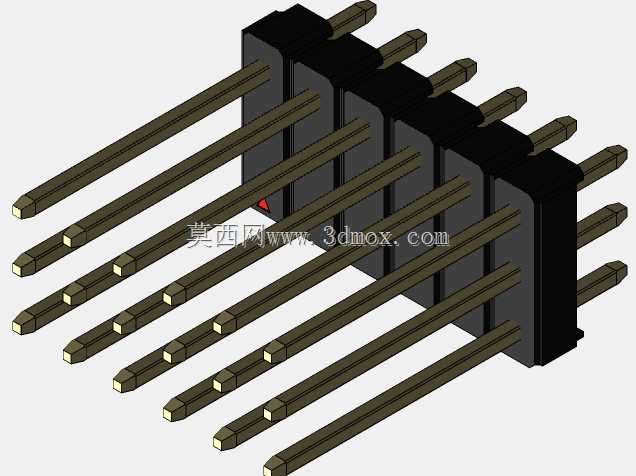

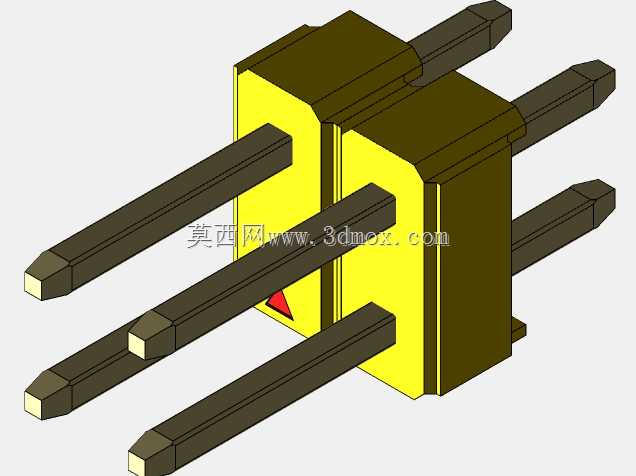

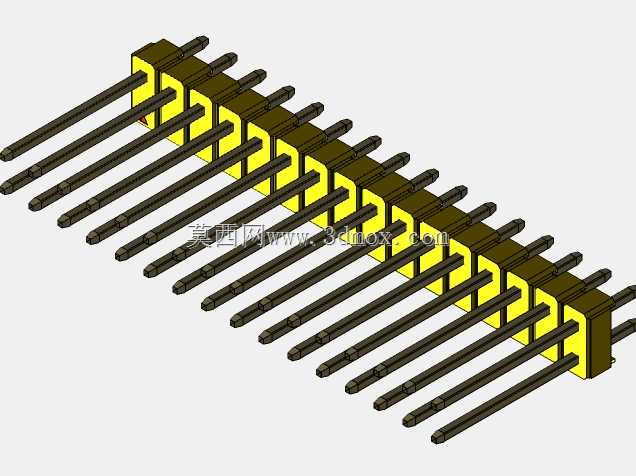

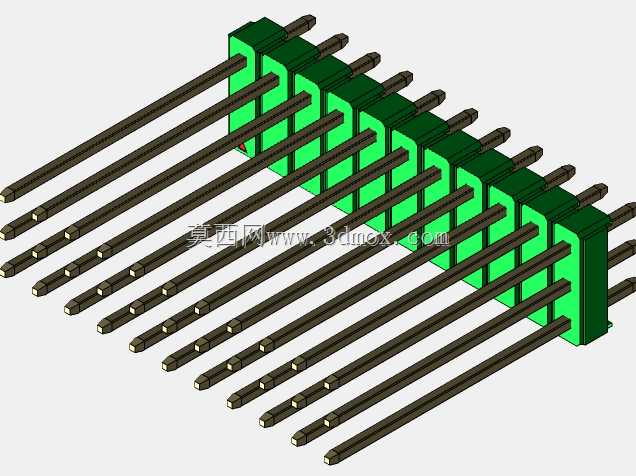

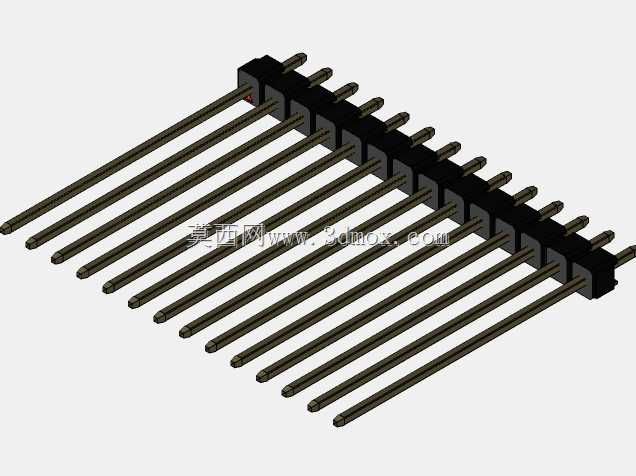

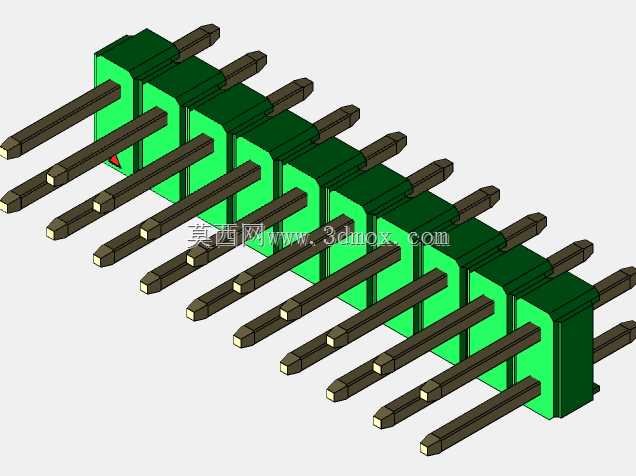

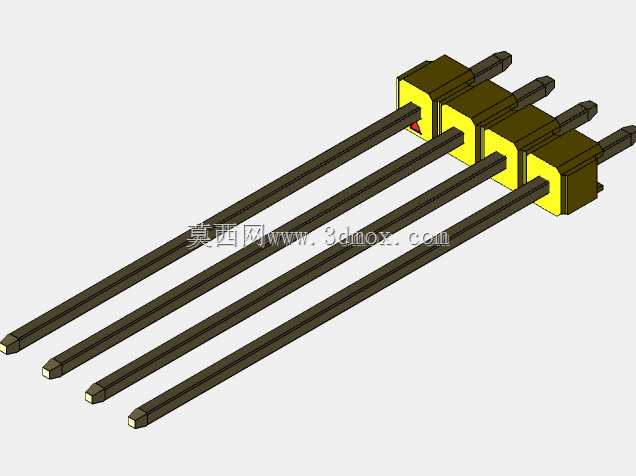

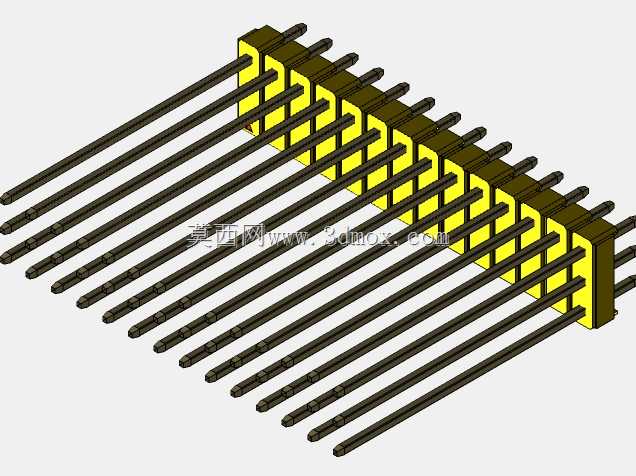

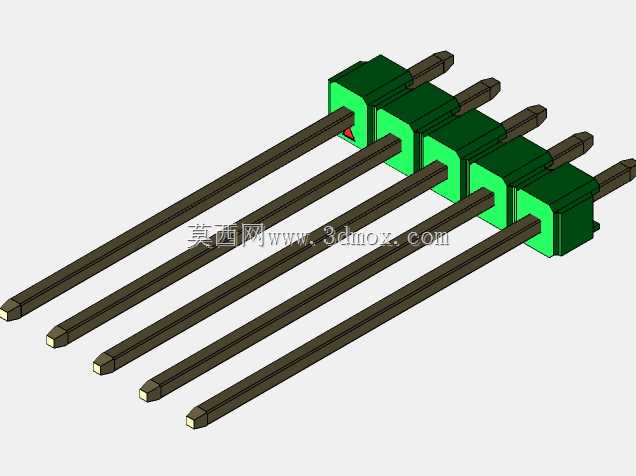

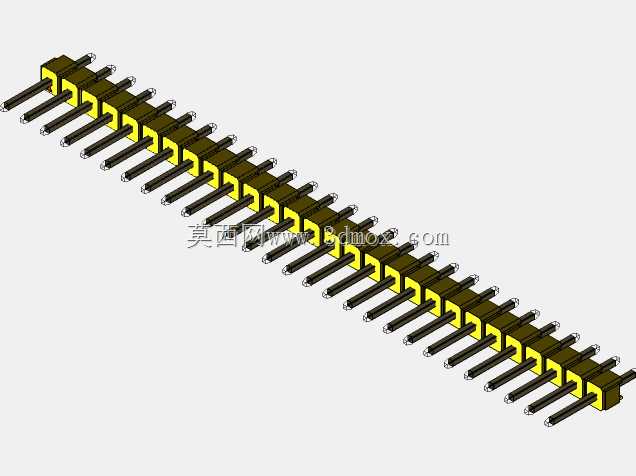

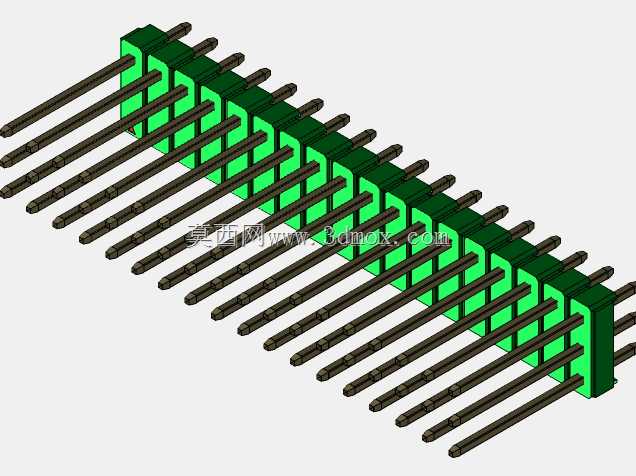

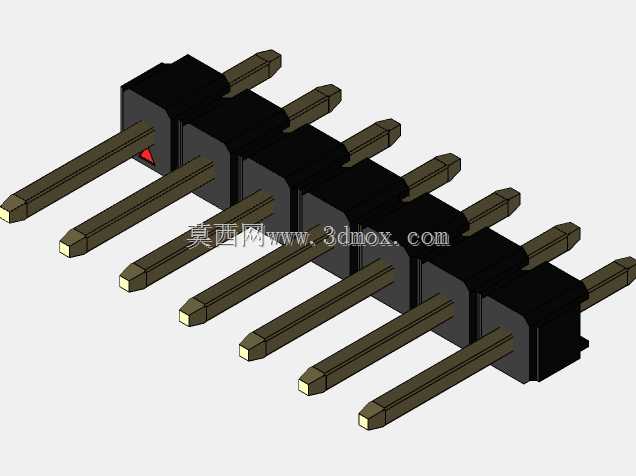

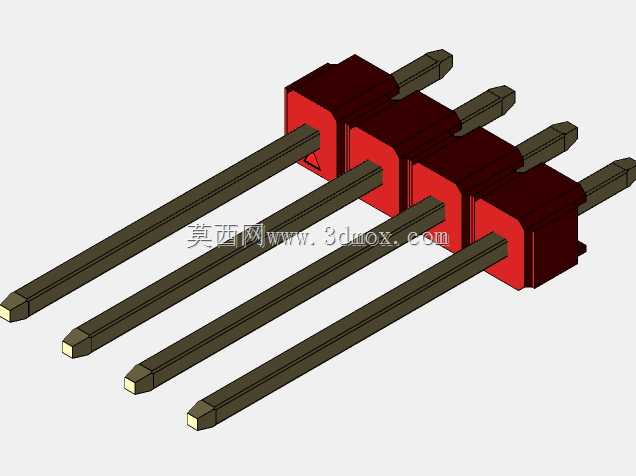

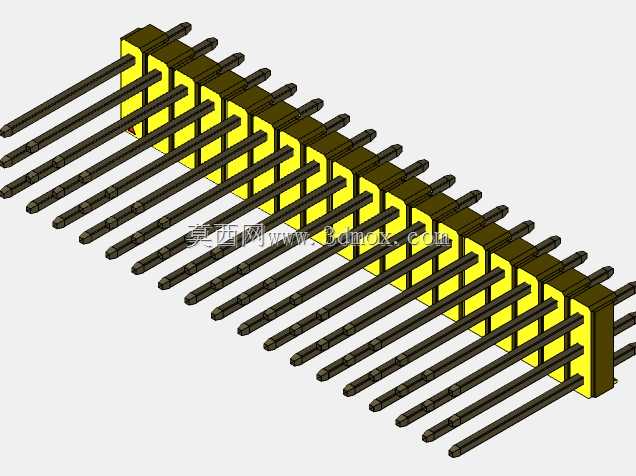

DS1021系列100毫米彩色公头排针设计

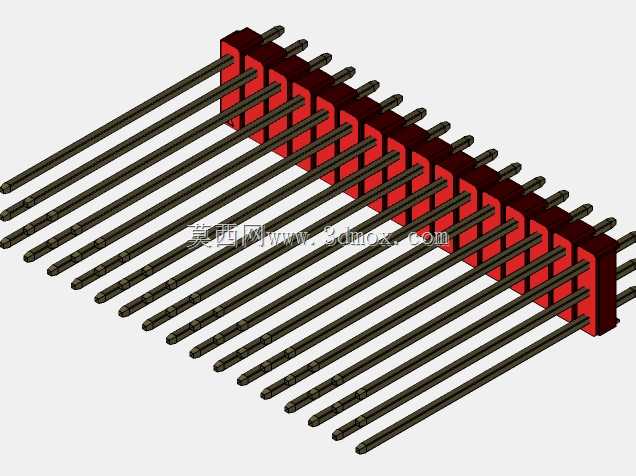

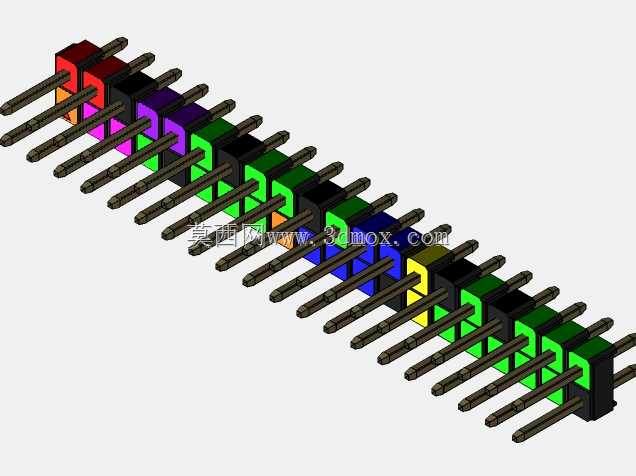

　　这类彩色公头排针是电子电路互联场景里的基础连接元件，日常在工控板卡互联、消费电子主板装配、测试治具搭建、原型开发板扩展这些场景里随处可见，核心作用是实现不同PCB板之间、板卡与外接功能模块之间的信号与小电流通路连接，相比无标识的普通排针，彩色绝缘基座能帮产线装配、后期运维人员快速区分不同功能的引脚组，比如电源引脚、信号引脚、接地引脚可以用不同颜色基座做区分，大幅降低错插、错接的概率，减少装配返修和运维排查的时间成本。

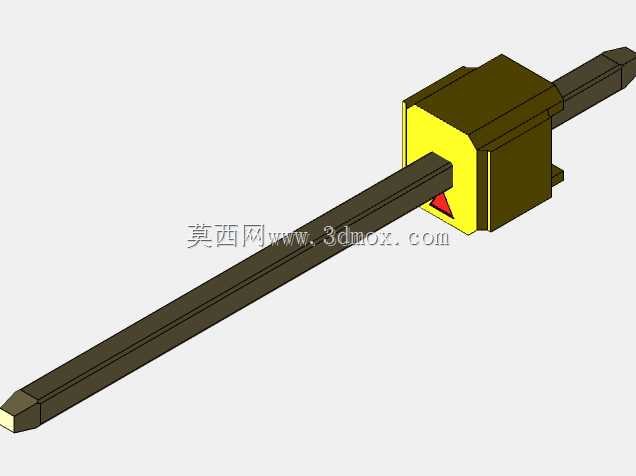

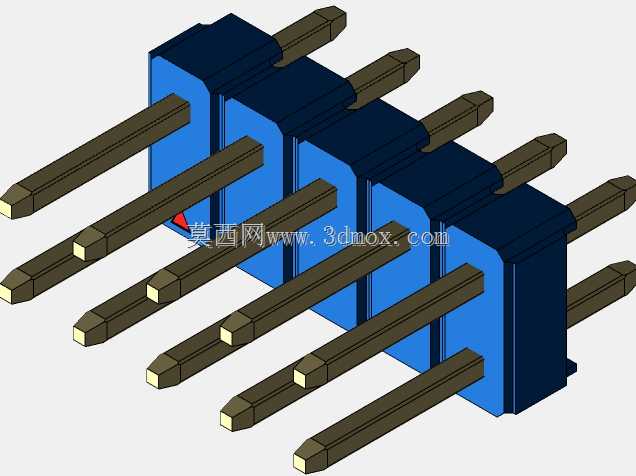

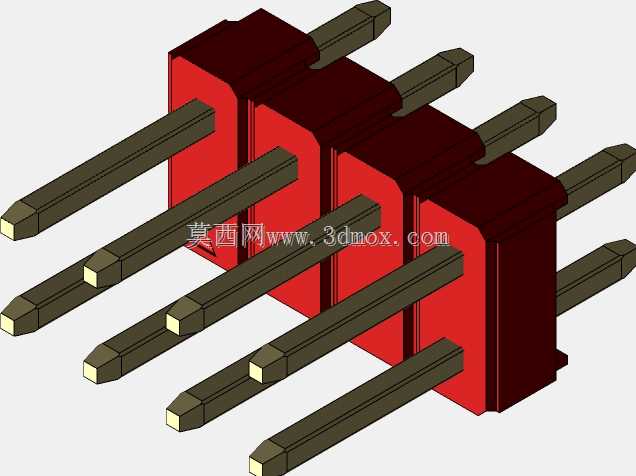

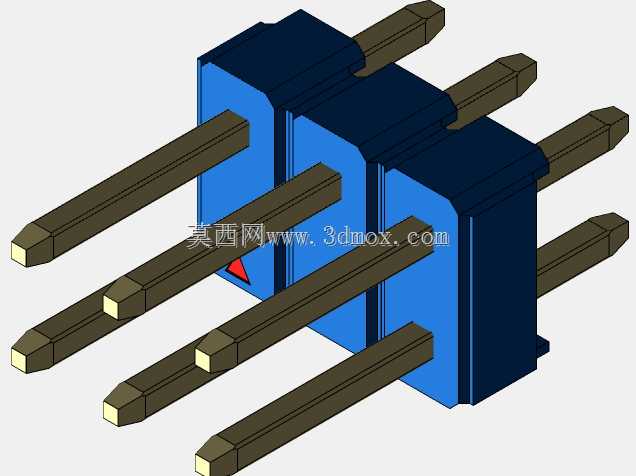

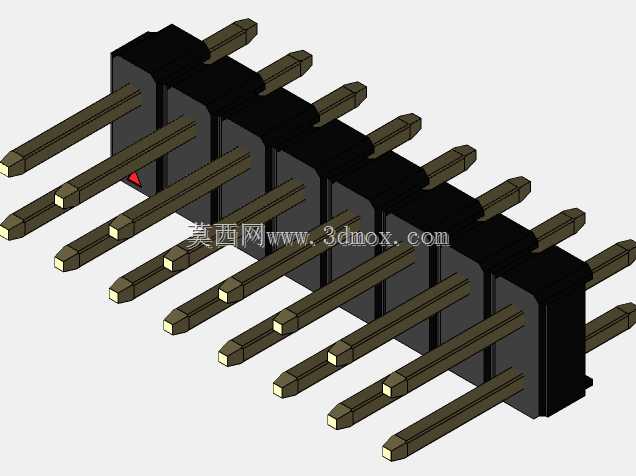

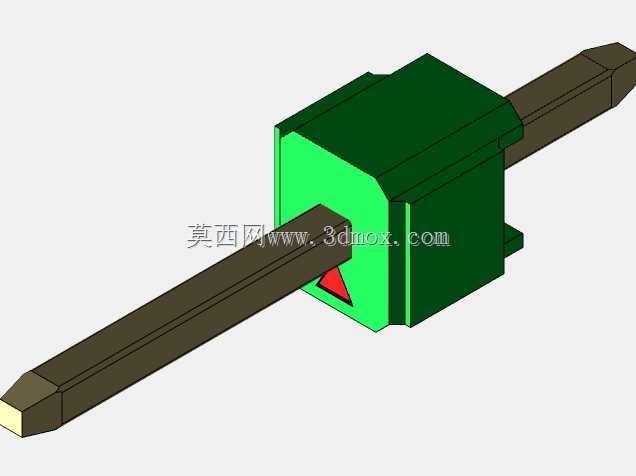

　　设计这类排针的时候，首先要考虑引脚的同轴度与直线度，毕竟插针要穿过板卡的过孔或者对接母座的插孔，插针的直线度偏差超过0.1mm就可能出现插装卡滞、接触不良的问题，插针端部做的导向倒角，是为了自动插件机作业的时候能顺利导入孔位，减少插件机的抛料率。绝缘基座采用多腔分隔的结构，每个插针独立在对应的腔体内，避免相邻引脚之间出现爬电、短路的问题，不同颜色的基座采用同尺寸的模腔成型，保证不同颜色的产品安装尺寸完全一致，不会因为颜色差异出现装配公差波动。

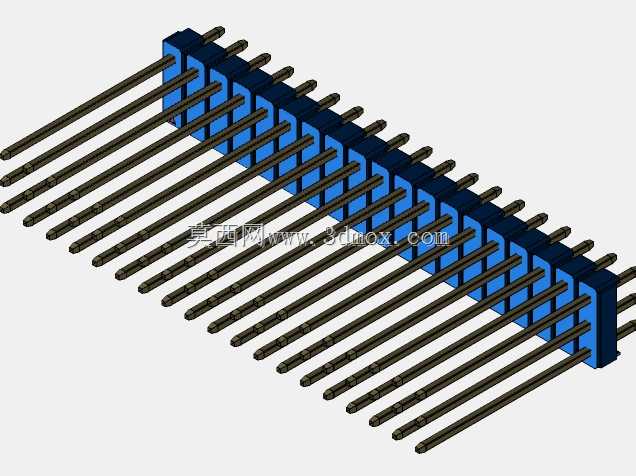

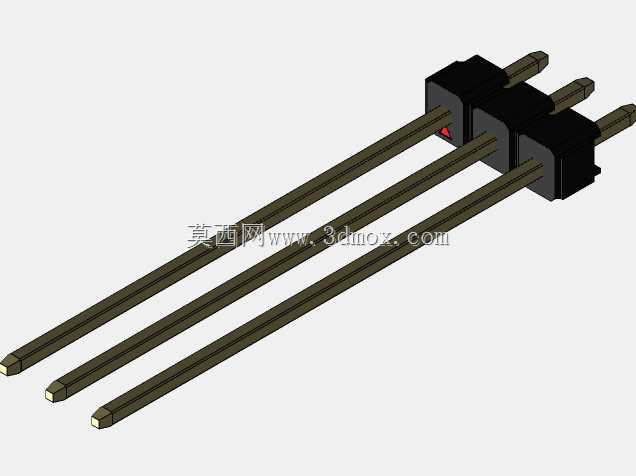

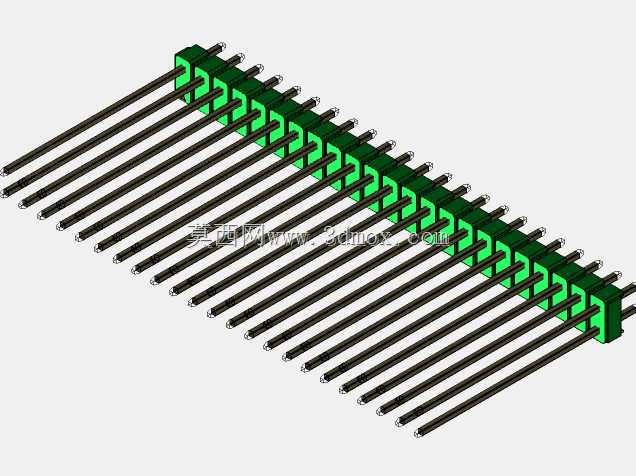

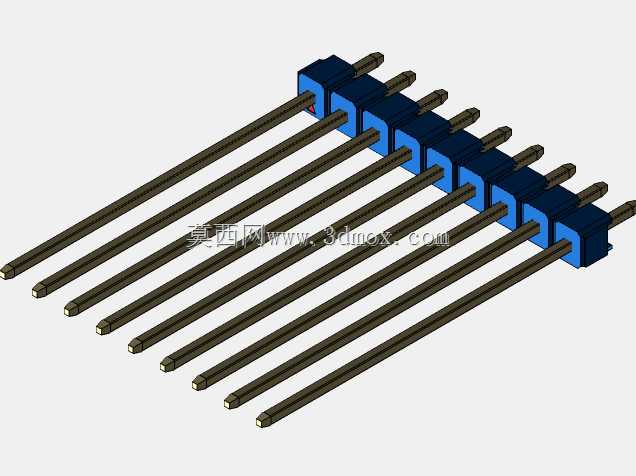

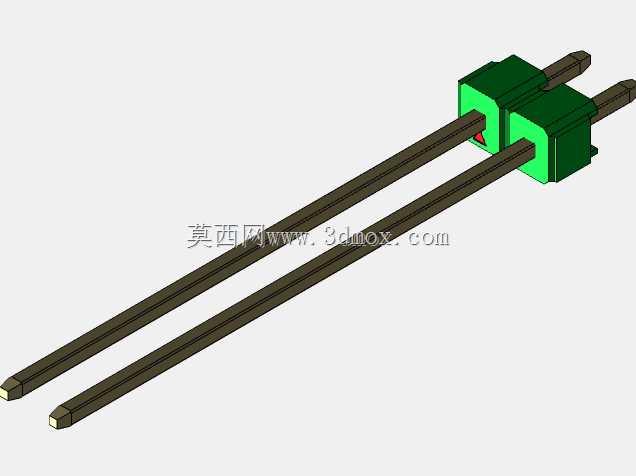

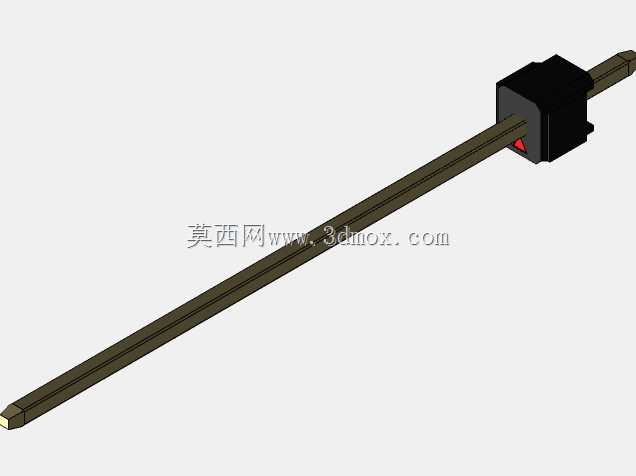

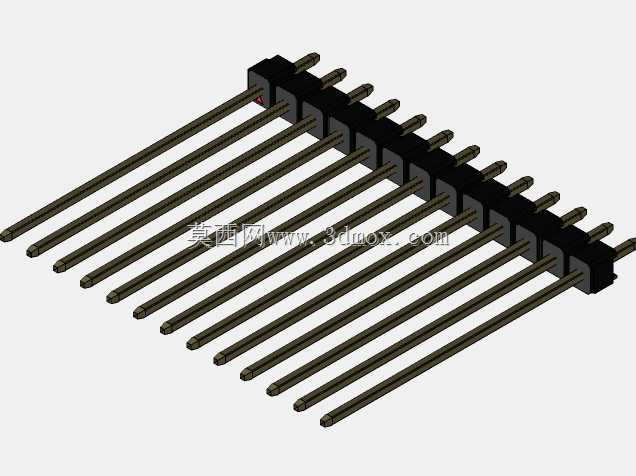

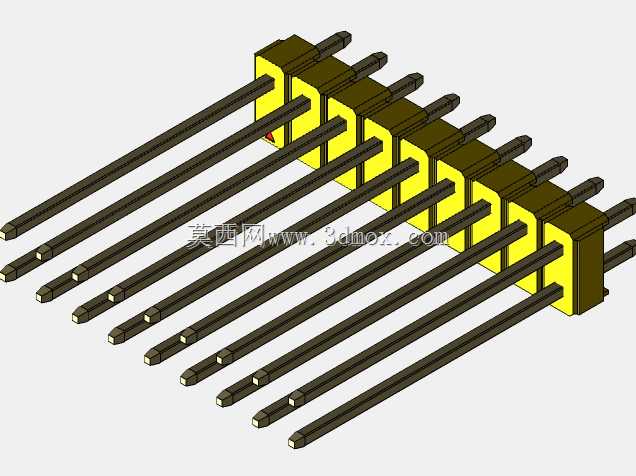

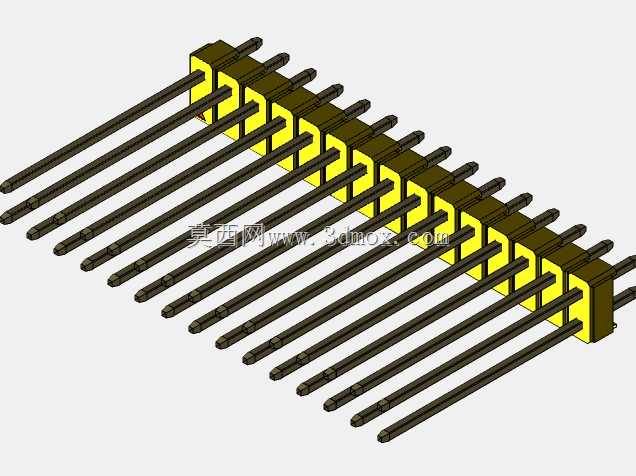

　　本次的100毫米长度规格属于长针型排针，主要适配板间距较大的叠层安装场景，比如多块功能板垂直堆叠的测试设备、需要穿过设备壳体面板做外接引出的接口场景，插针的有效长度要预留足够的焊接余量，穿过PCB板后露出的焊脚长度控制在1.2mm到1.5mm之间，既能保证波峰焊或者手工焊的时候焊锡能充分浸润引脚，又不会因为焊脚过长和相邻元件产生干涉。引脚间距采用标准的2.54mm通用间距，这个间距是行业内通用的互联间距，能和市面上绝大多数标准母座、面包板、PCB过孔匹配，不需要额外做定制化的孔位设计，选型替换的通用性极强。

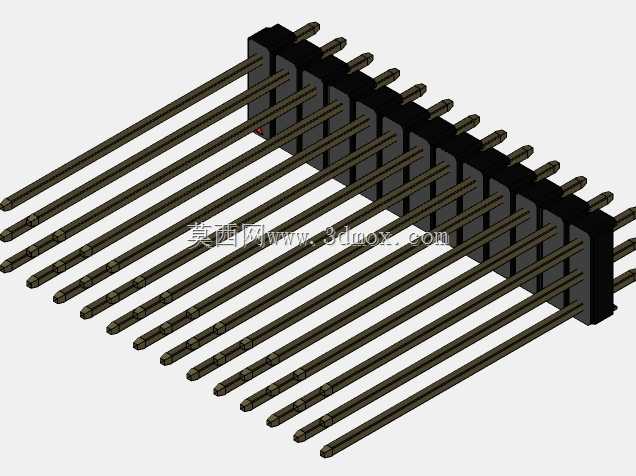

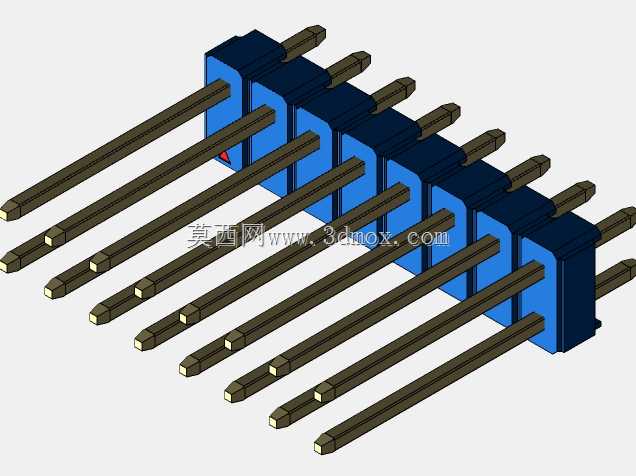

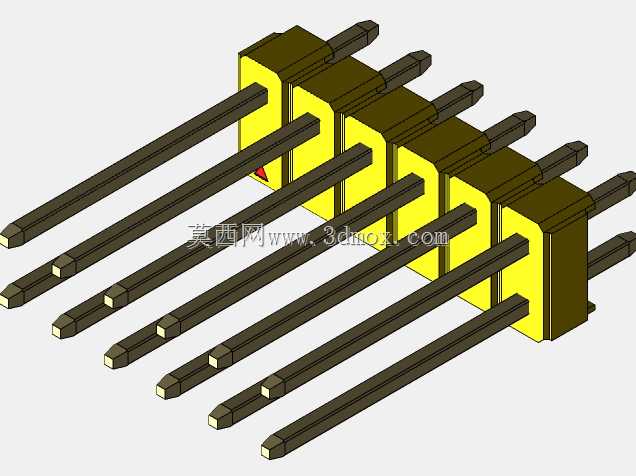

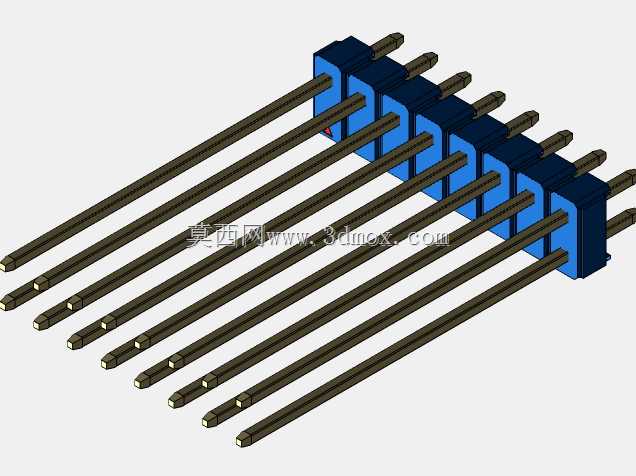

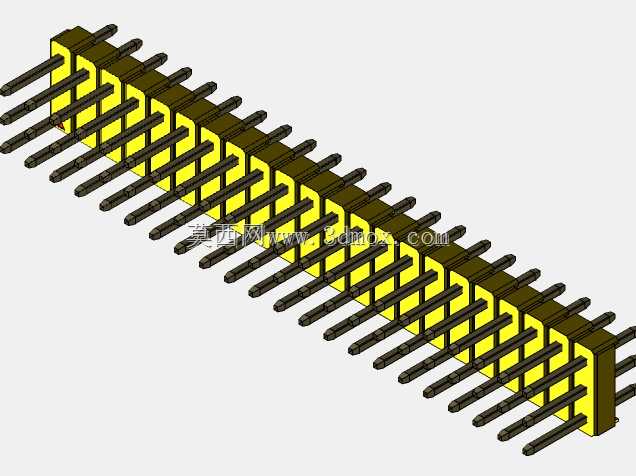

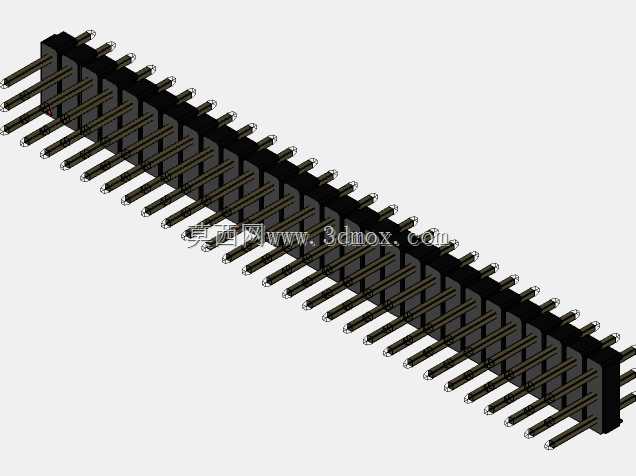

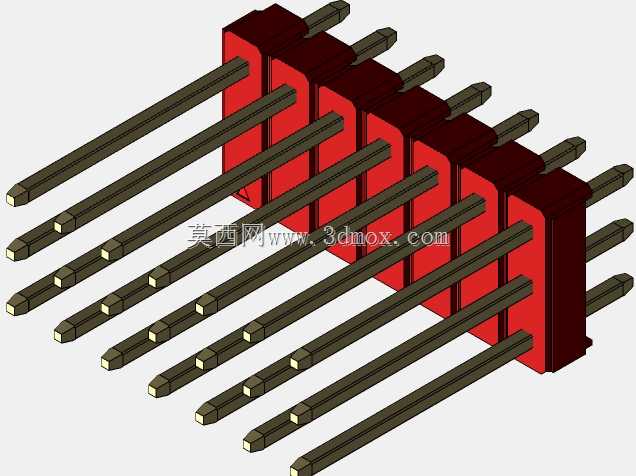

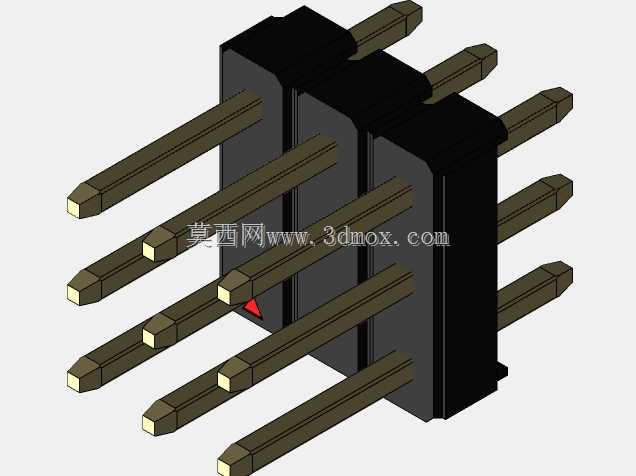

　　设计过程中还需要考虑插针的保持力，也就是插针和绝缘基座之间的拉脱力，要保证在插拔对接的时候，插针不会被从基座里拔出来，所以插针和基座配合的位置会做滚花或者卡位凸点，注塑的时候塑胶材料充分包裹卡位结构，形成足够的机械结合力。插针的表面镀层采用镀锡处理，既能保证焊接的润湿性，又能在日常存储使用中防止氧化，降低接触电阻。彩色基座的材料选用耐高温的工程塑胶，能过波峰焊260摄氏度的高温冲击，不会出现基座融化、变形、引脚移位的问题，满足常规电子组装的工艺要求。不同引脚数的配置可以覆盖从单路信号到多路并行信号的传输需求，单排、多排的结构选项也能适配不同的安装空间限制，在狭小的设备内部空间里，可以根据走线方向选择对应排数的产品，减少互联结构占用的空间。
