CA6140机床用凸轮式夹持器结构设计

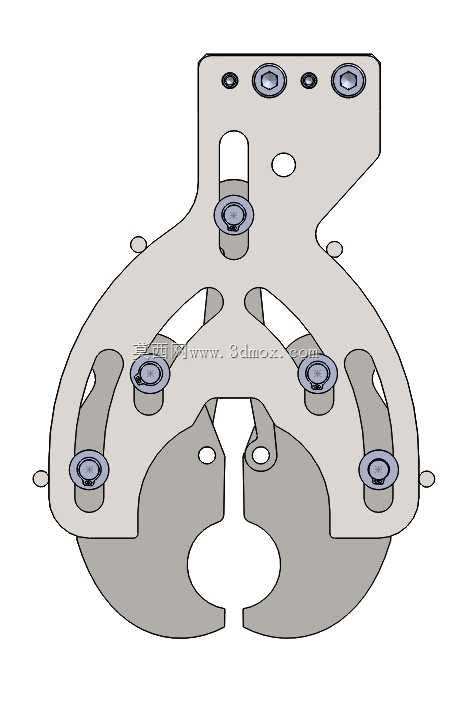

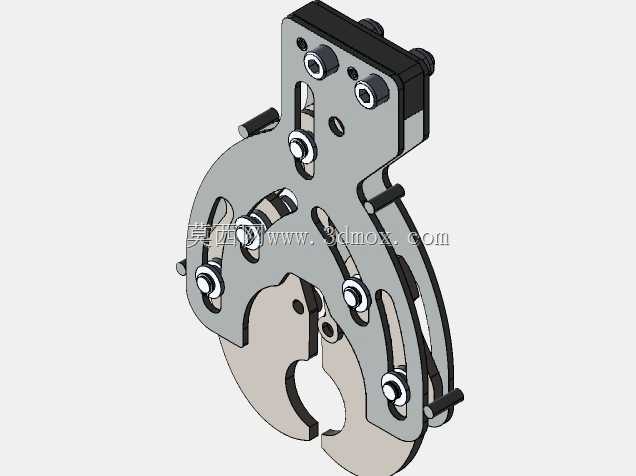

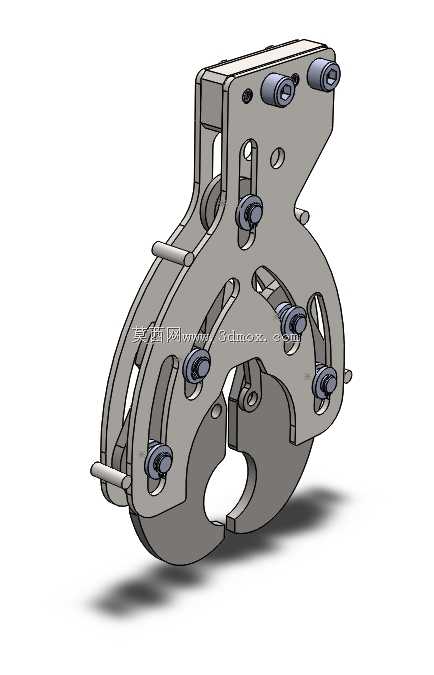

　　这款凸轮驱动的夹持机构，主要适配CA6140普通车床的上下料工位，也可拓展至同规格卧式车床的自动化改造场景，用于棒料、轴类零件的自动夹紧与松脱动作，替代传统手动卡盘的部分重复装夹作业，提升批量加工时的工件装夹效率。从结构布局来看，整体采用对称式夹爪设计，上部安装板预留三个同轴度定位孔，可直接通过螺栓固定在车床溜板或者配套的自动上下料机械臂末端，安装基准面做了平面度公差控制，保证装夹后夹爪的开合中心与车床主轴回转中心重合，避免装夹偏心带来的加工误差。核心驱动采用凸轮槽配合随动销的结构，上部的凸轮驱动件做直线往复动作时，通过嵌入夹臂滑槽内的随动轴承，带动两侧夹臂绕中部固定销轴做同步开合运动，这种结构的优势在于夹紧行程内具备机械自锁特性，

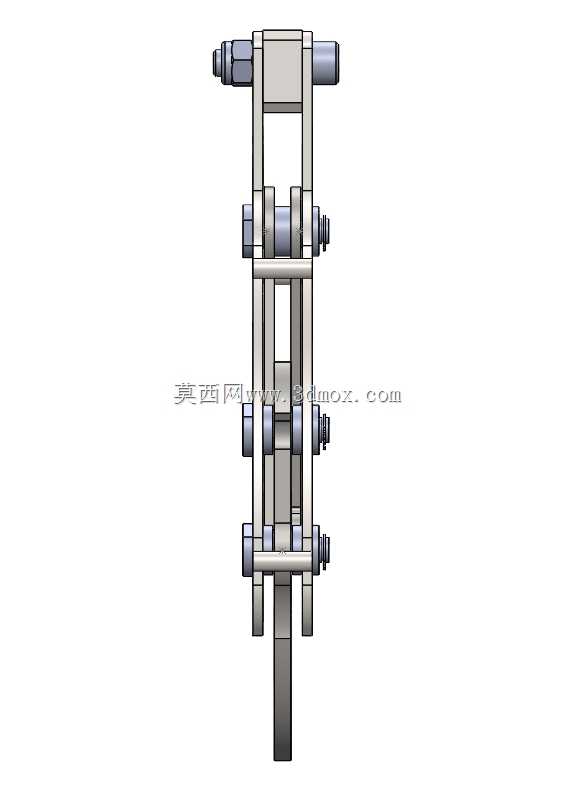

　　当驱动端停止施力后，夹爪不会因为工件的切削反力出现松脱，不需要额外增加锁紧机构就能保证装夹可靠性。夹爪的夹持端做了圆弧开口设计，开口尺寸适配常见的20-80mm直径轴类、棒料工件，夹持面预留了镶块安装槽，可根据被加工工件的材质更换不同硬度的夹持镶块，避免夹伤工件表面，同时磨损后仅需更换镶块即可，不需要整体更换夹臂，降低后期维护成本。整体结构的厚度方向尺寸控制在40mm以内，不会在车床加工行程内与刀架、尾座产生运动干涉，各铰接位置均采用轴套配合销轴的结构，转动副预留润滑脂注油通道，长期往复运动下的磨损量可控，适合车床加工区域多切削液、金属碎屑的工况，外露的运动缝隙都做了挡边设计，减少碎屑进入铰接部位造成的卡滞问题。

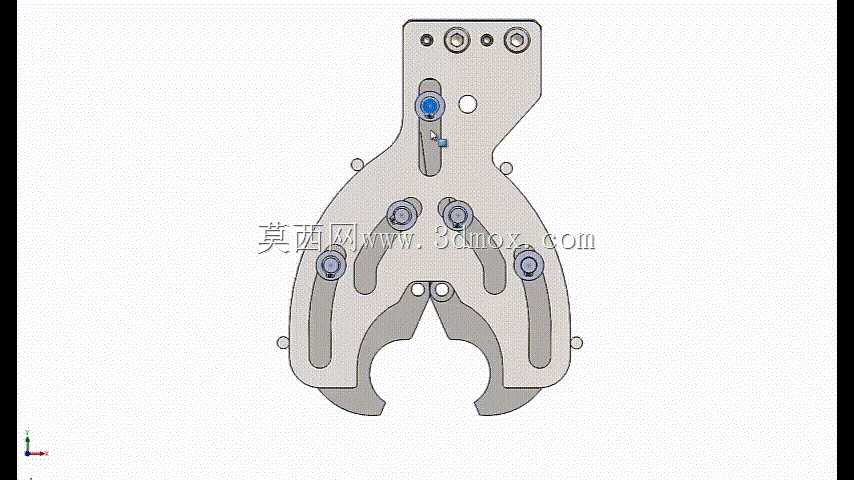

　　设计过程中对凸轮轮廓曲线做了运动学仿真，保证夹爪开合过程中两侧动作完全同步，夹紧力随凸轮行程线性上升，不会出现冲击性夹紧导致的工件变形，空行程阶段夹爪开合速度较快，缩短装夹辅助时间，夹紧行程段速度放缓，保证夹持动作平稳。
