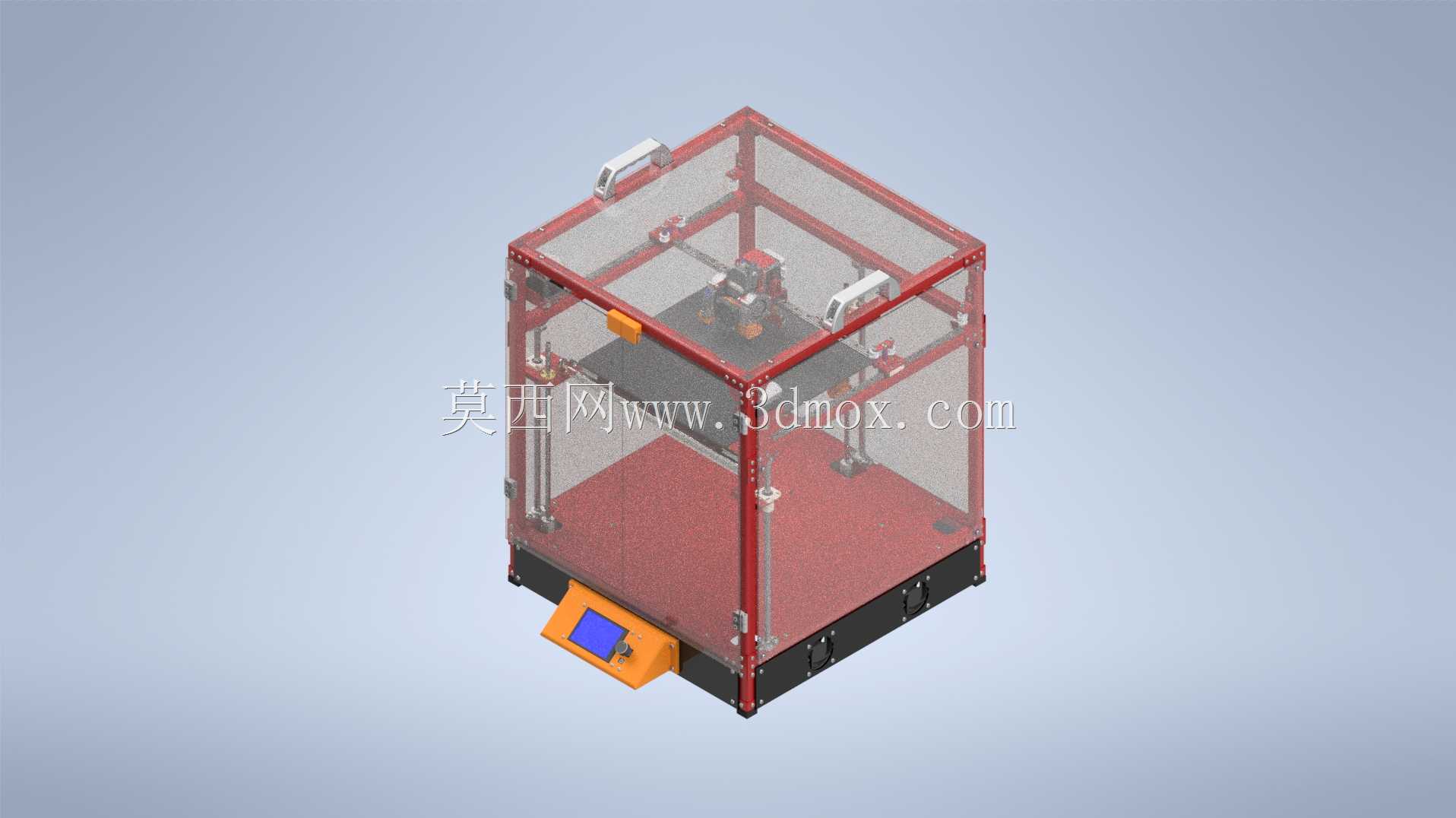

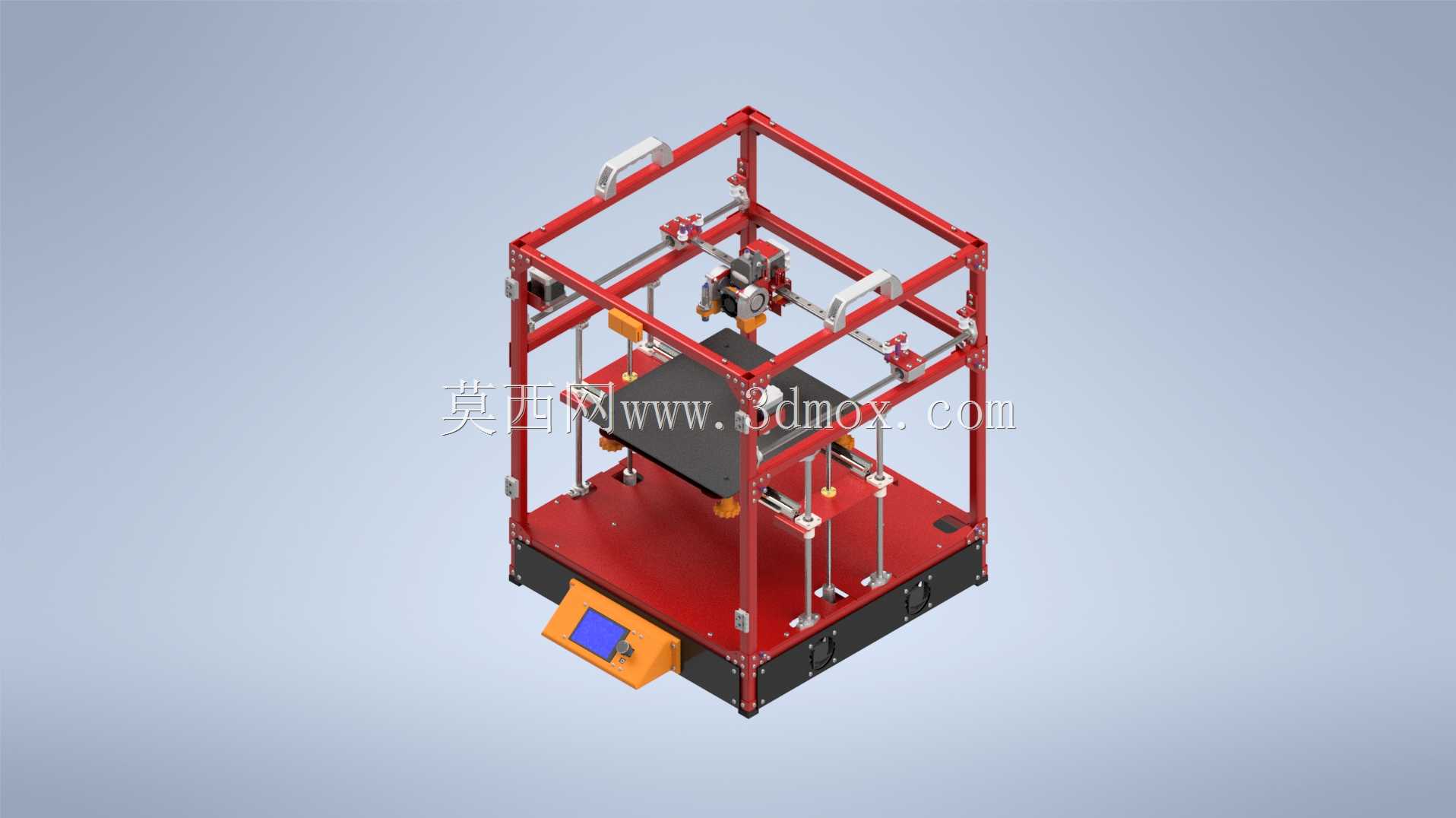

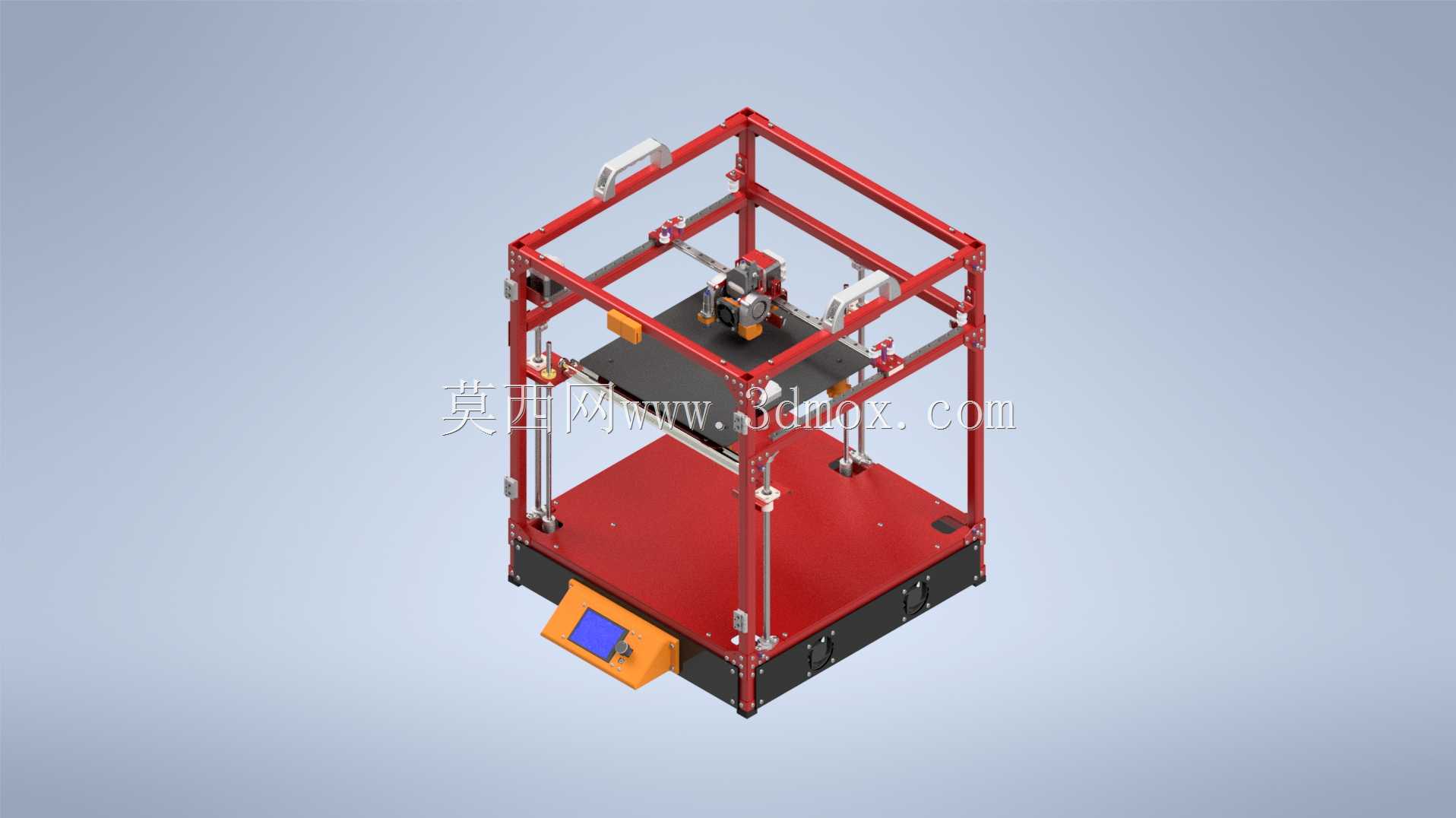

CoreXY结构钣金框架3D打印设备

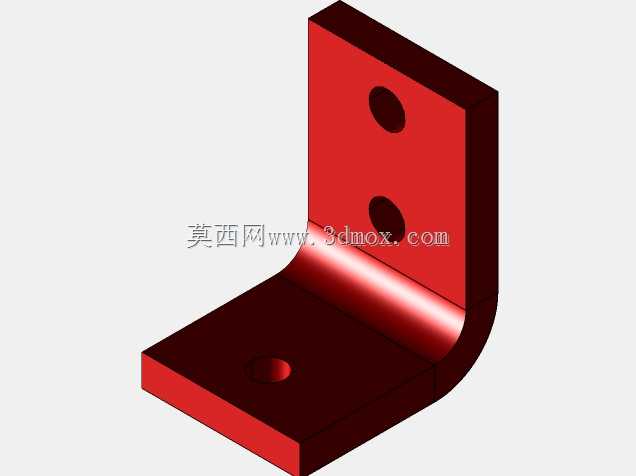

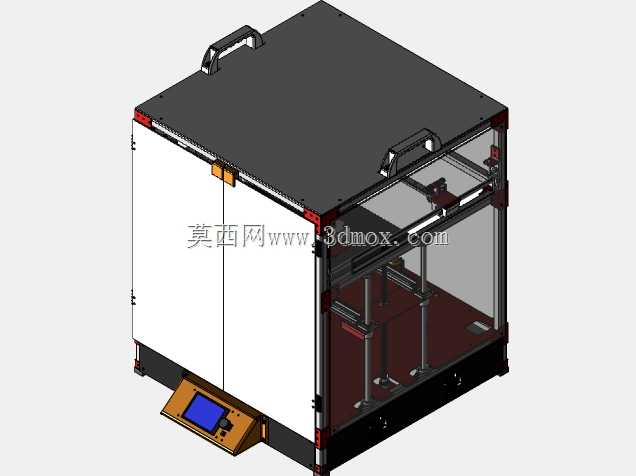

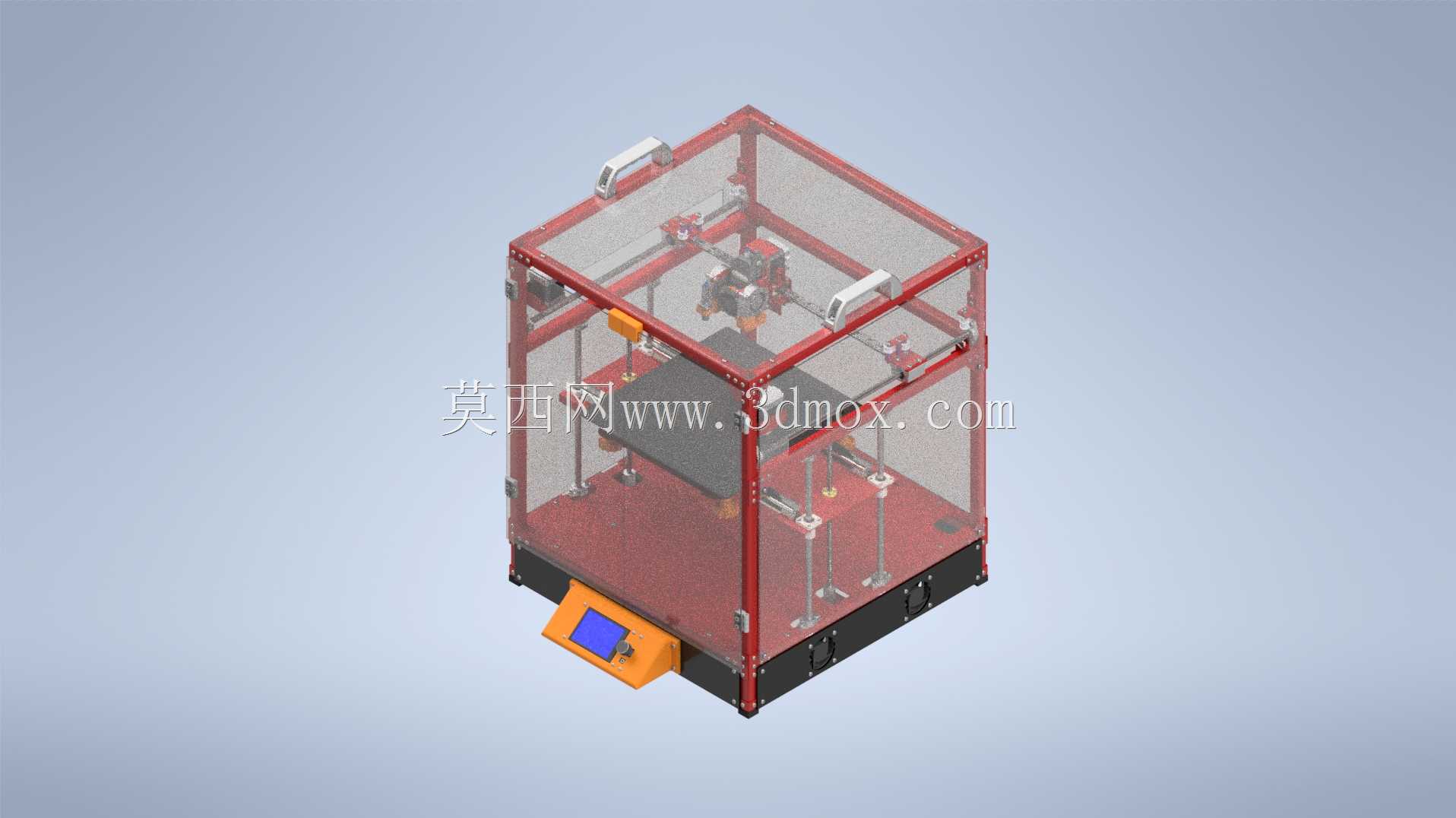

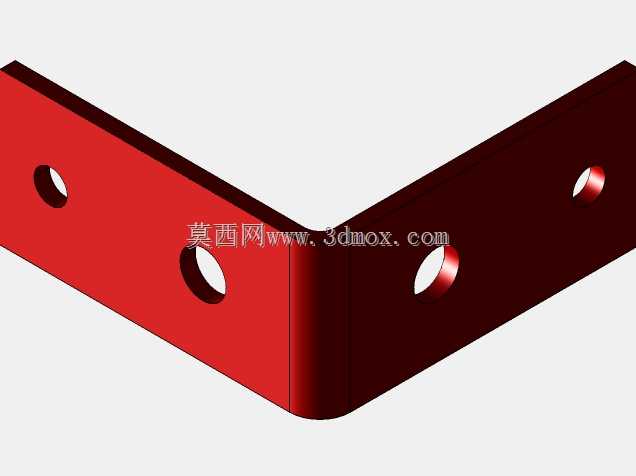

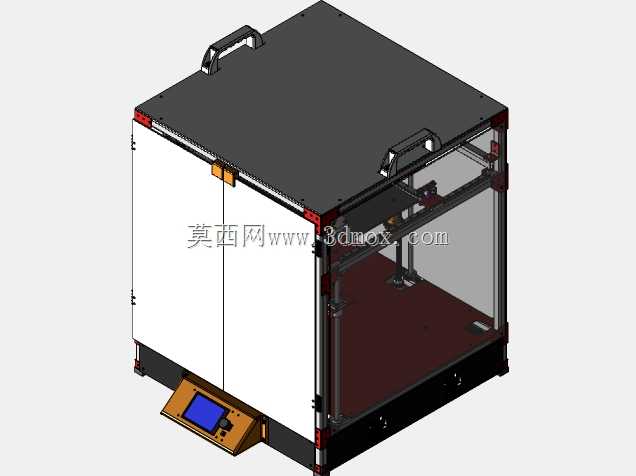

　　这款CoreXY结构的3D打印设备，采用钣金衬垫搭配型材框架的结构设计，核心成型空间可达300x300x260mm，能够覆盖绝大多数民用、创客场景以及小批量工装样件的打印需求，不管是创客群体制作创意原型、结构工程师验证零件装配关系，还是小型工坊制作定制化功能件，都能适配对应的使用场景。设备框架主体可选用2020铝合金型材搭建，也可根据加工条件替换为20x20x2mm规格的箱钢，两种材质选型分别对应不同的加工能力场景：铝合金型材方案无需复杂焊接作业，依靠标准角码、螺栓即可完成框架组装，适合没有焊接加工条件的个人制作者快速搭建；箱钢焊接方案则能获得更高的框架刚性，有效降低高速打印过程中框架共振带来的打印层纹问题，

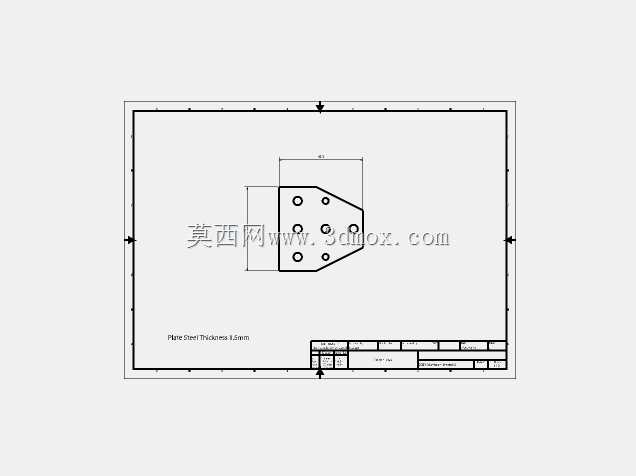

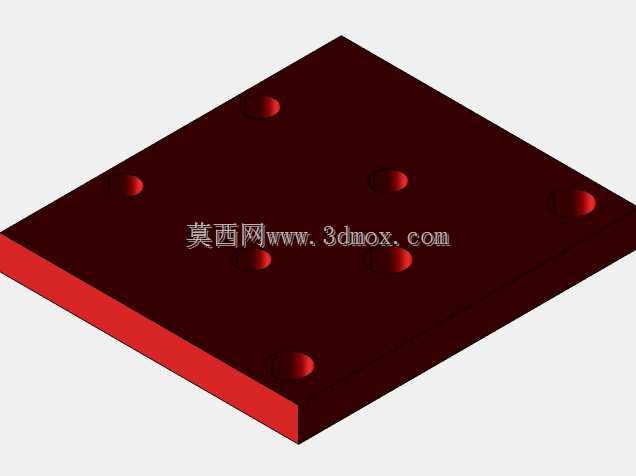

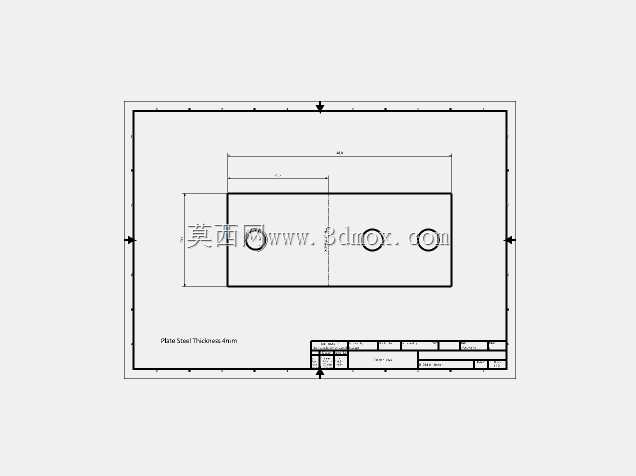

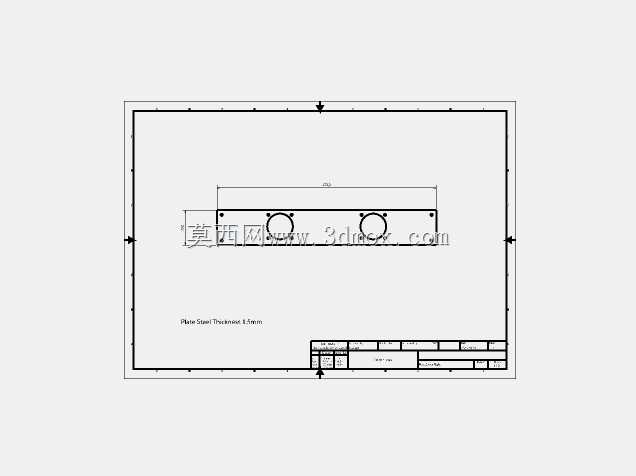

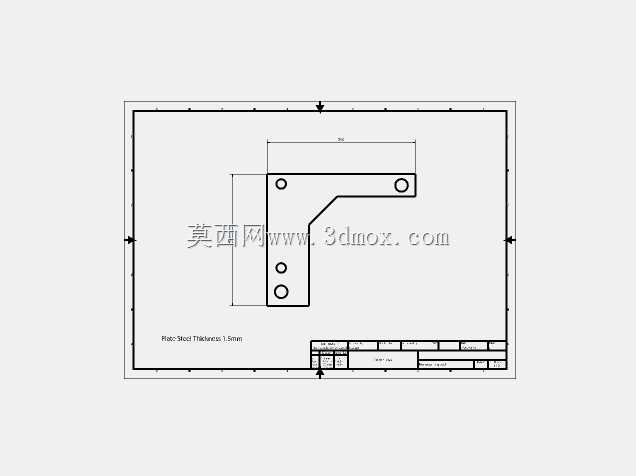

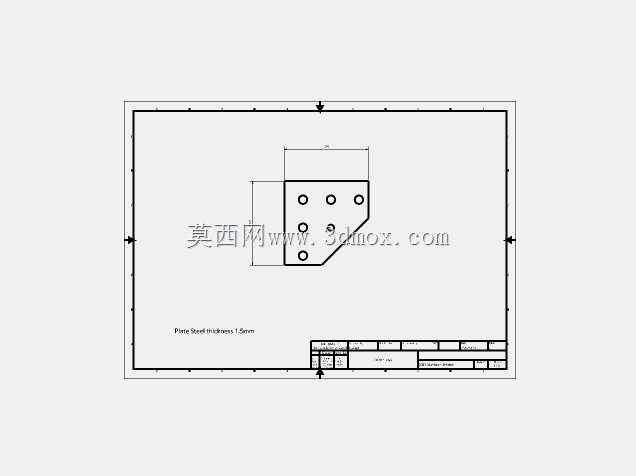

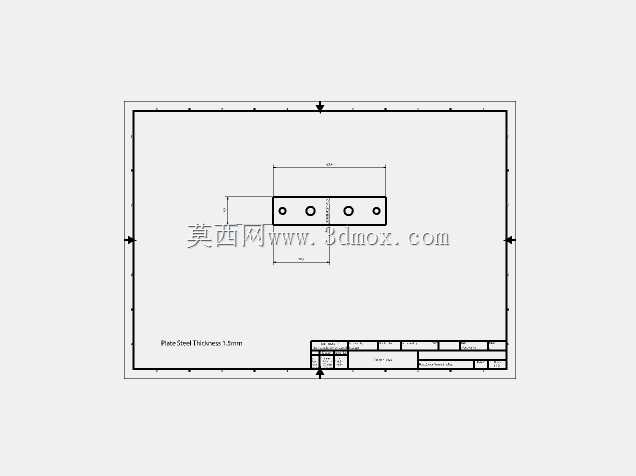

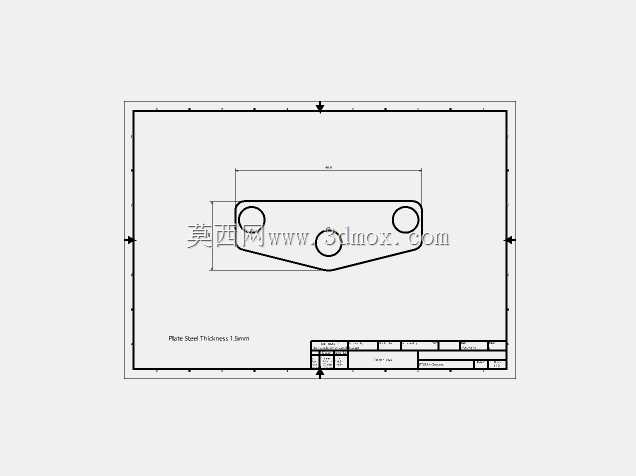

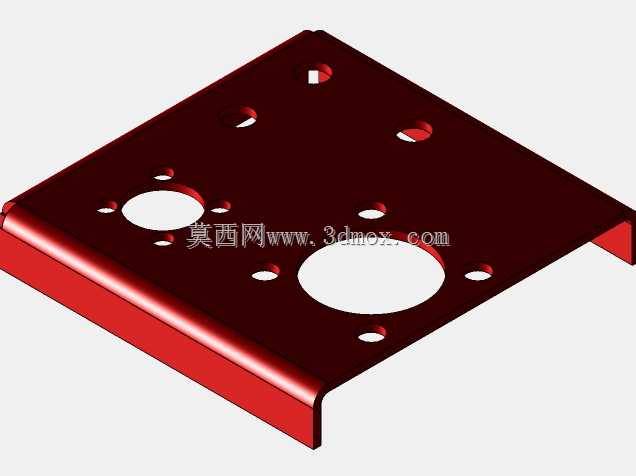

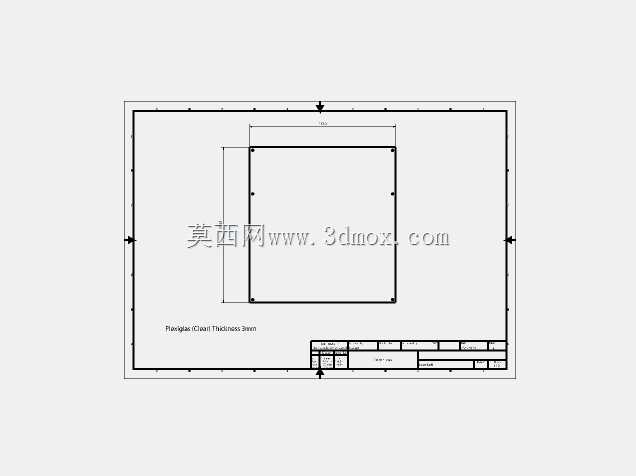

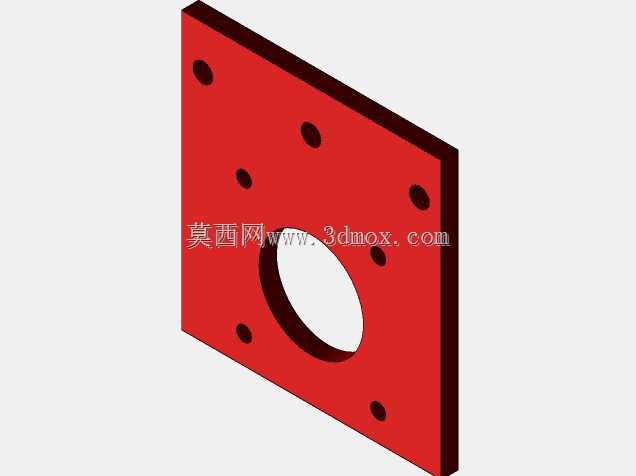

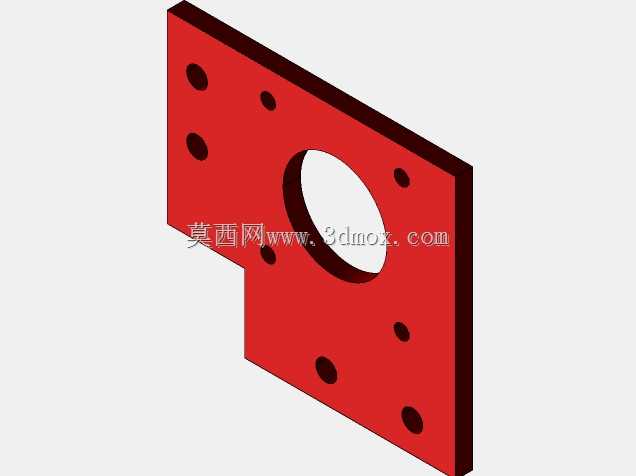

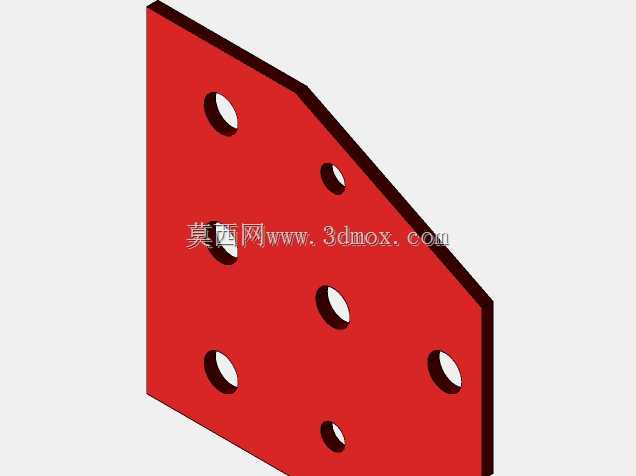

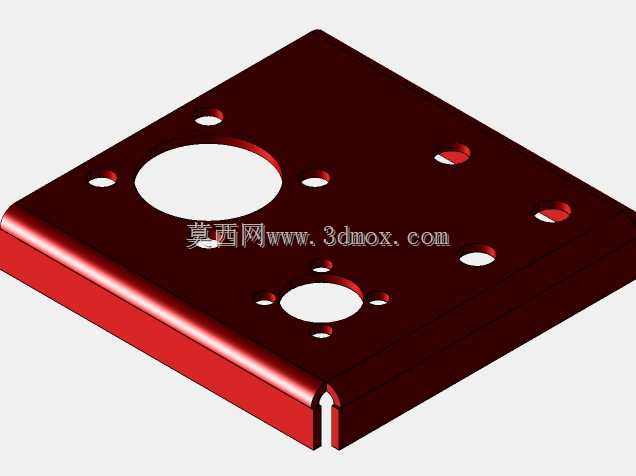

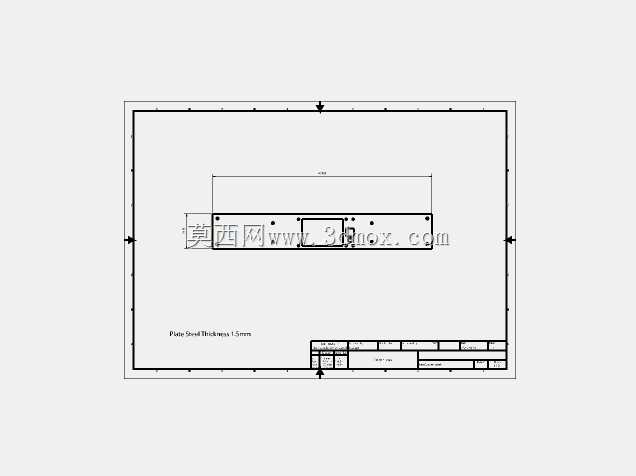

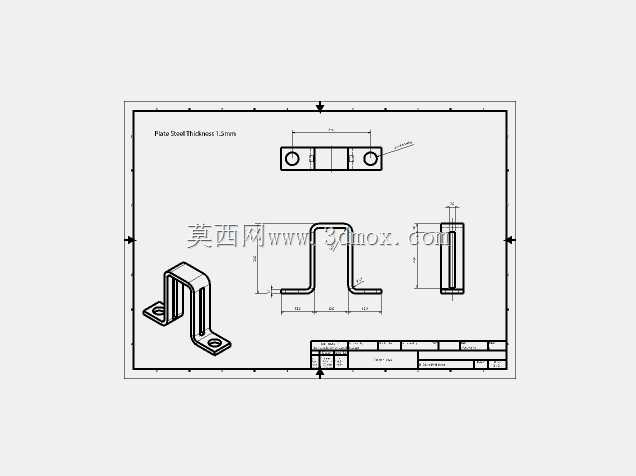

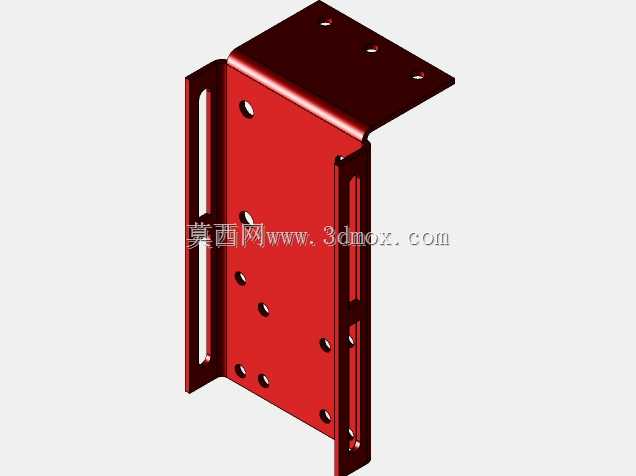

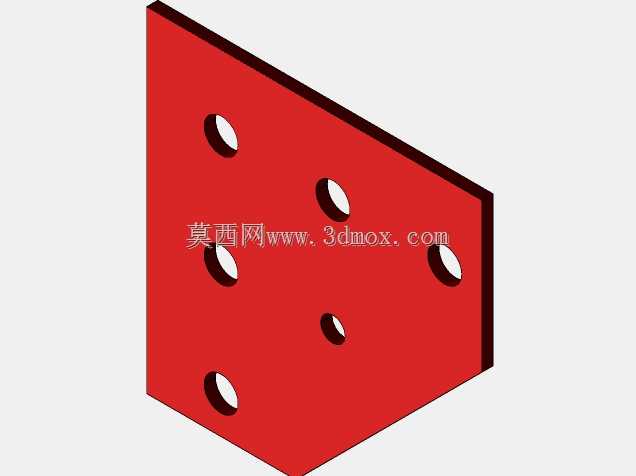

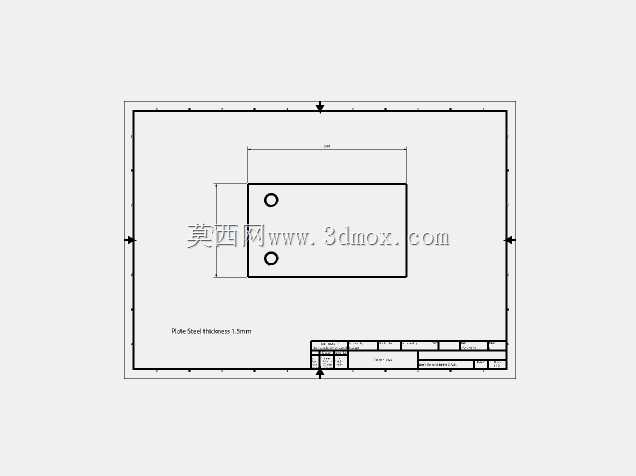

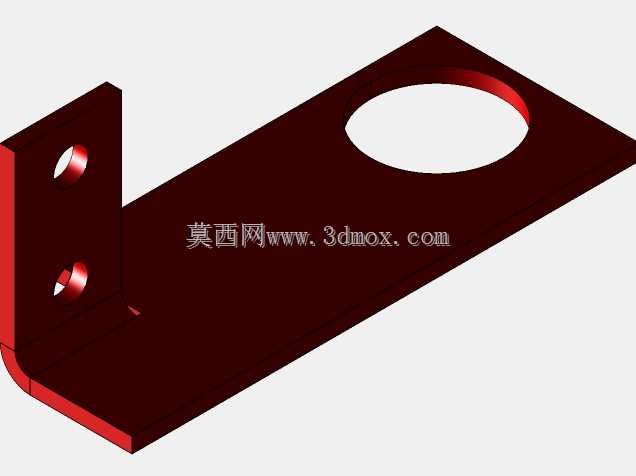

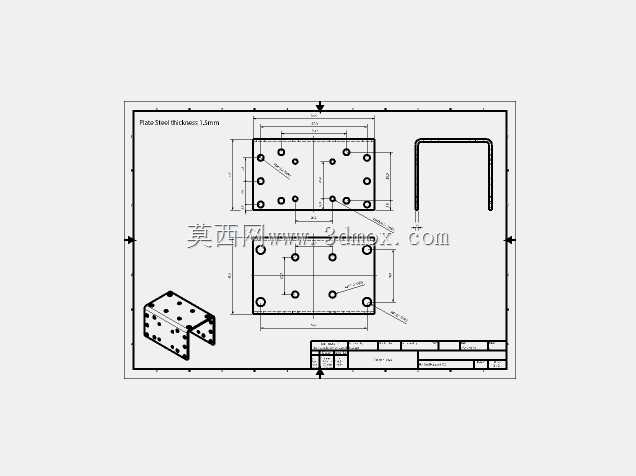

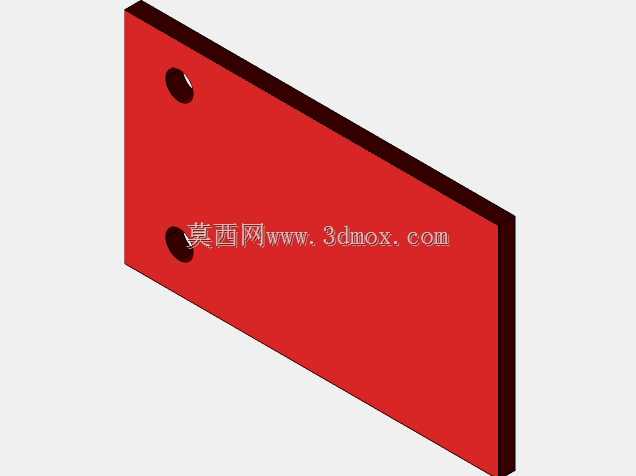

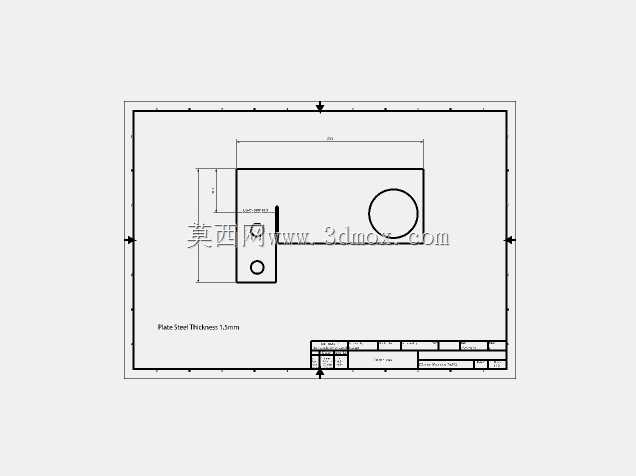

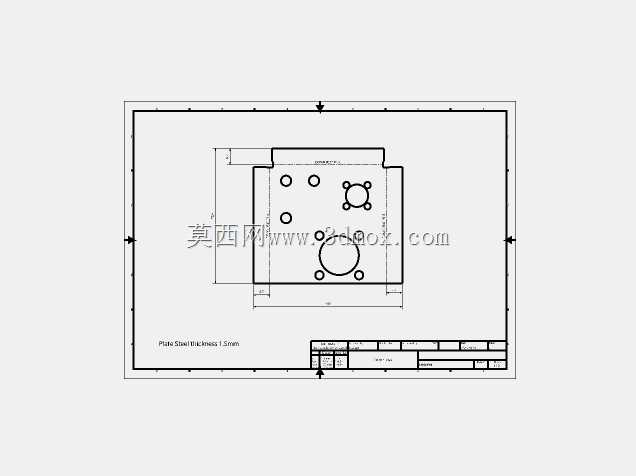

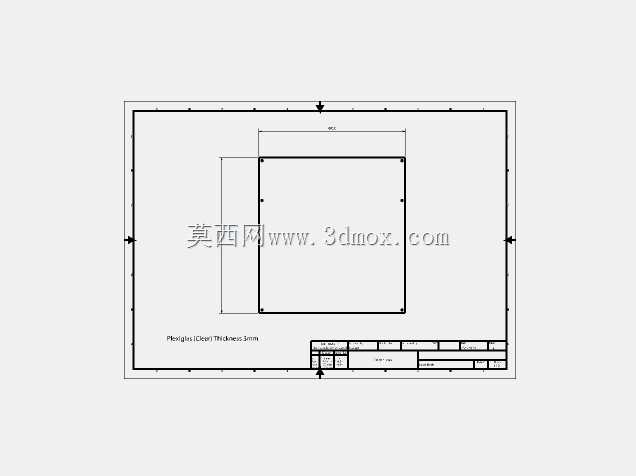

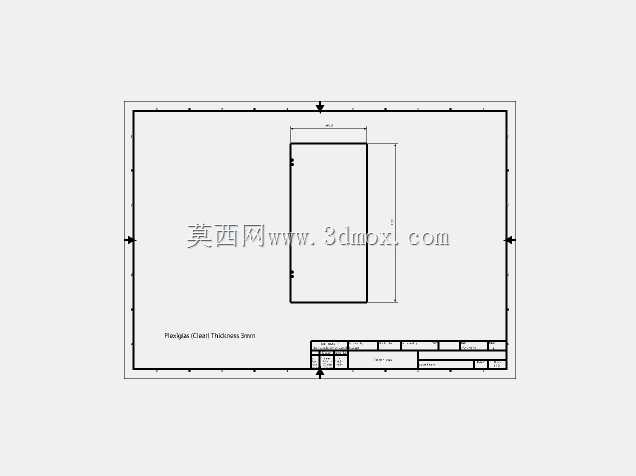

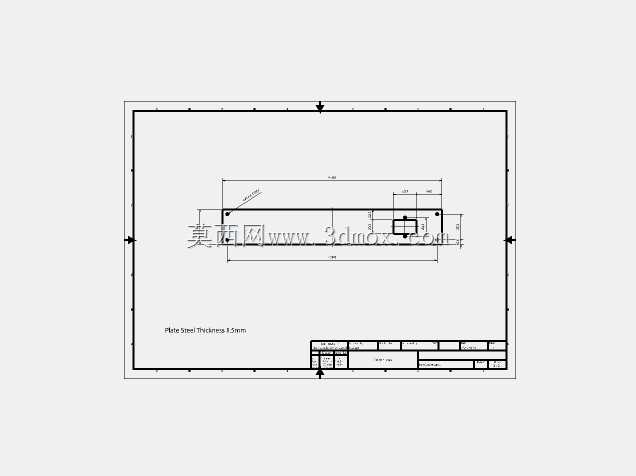

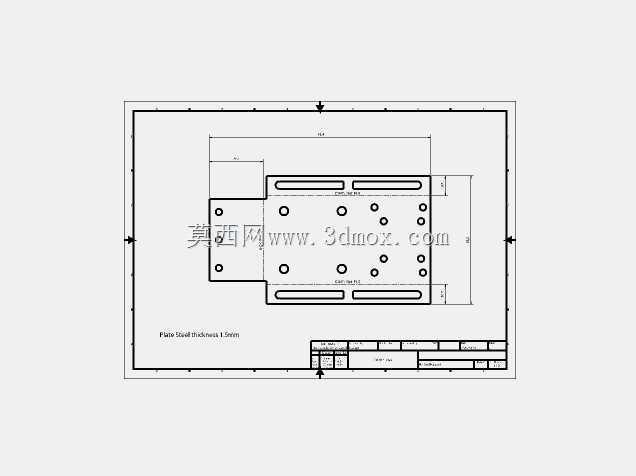

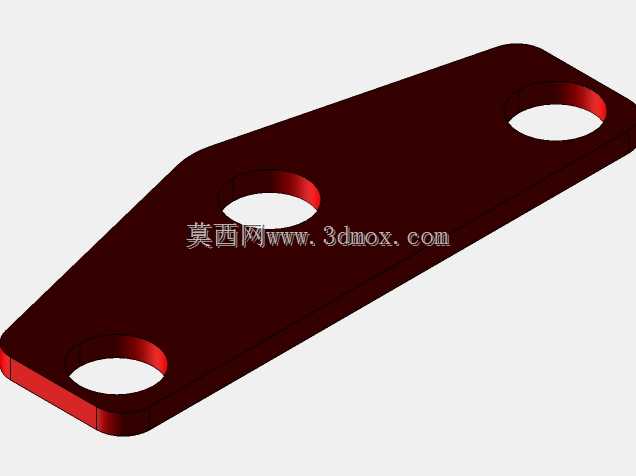

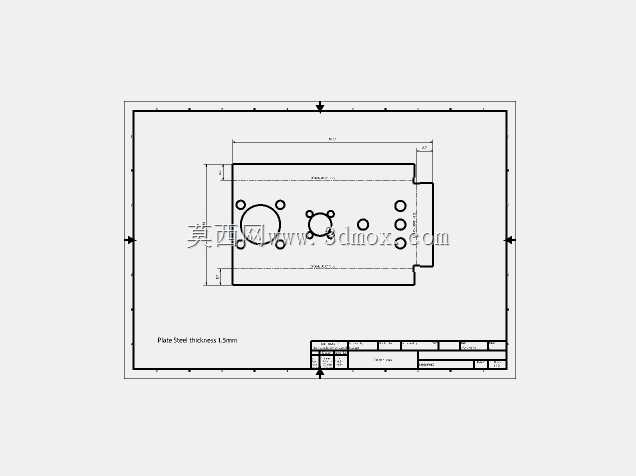

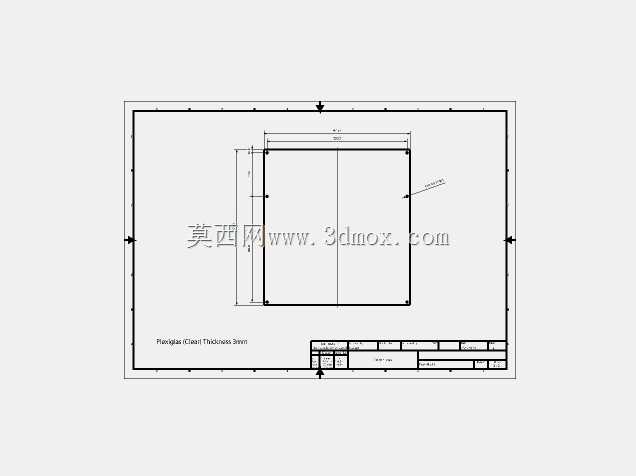

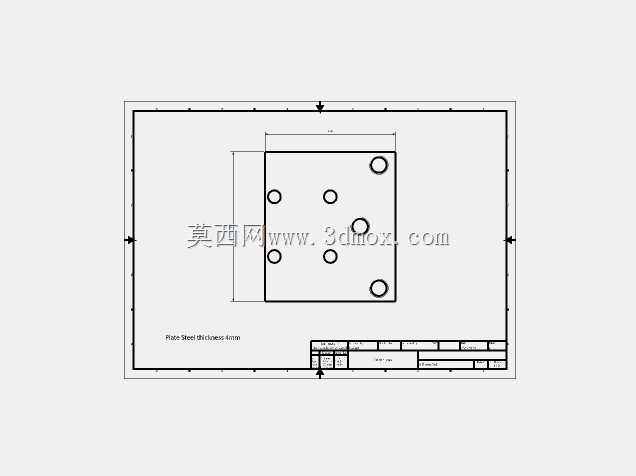

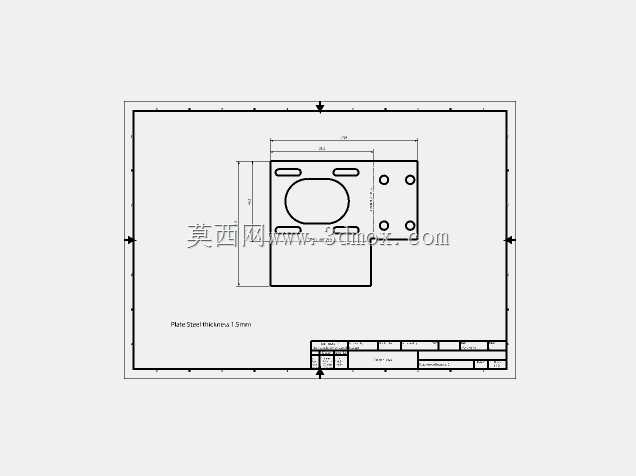

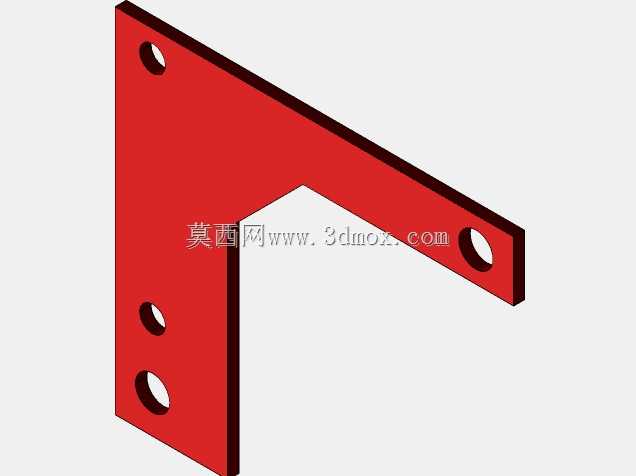

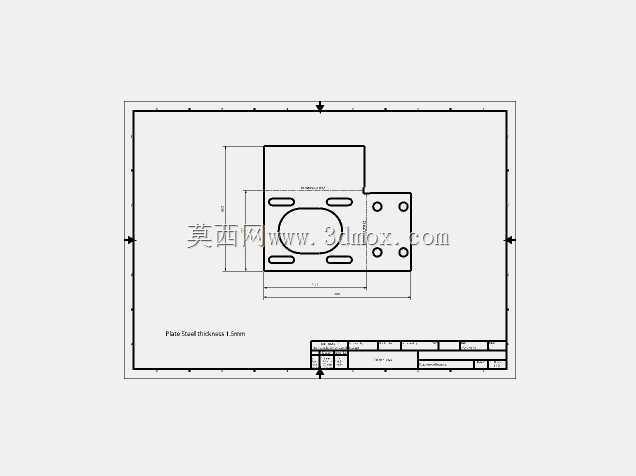

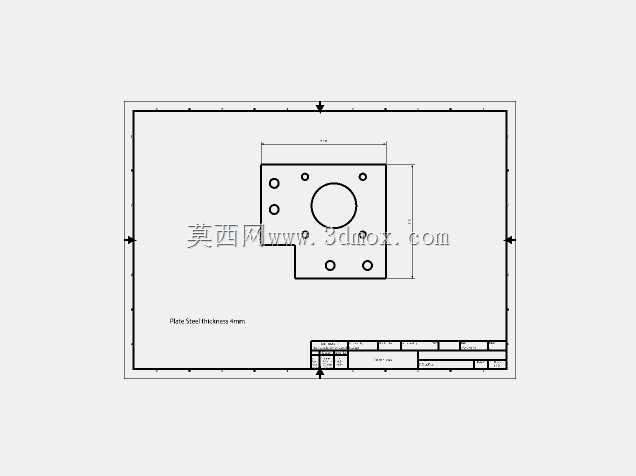

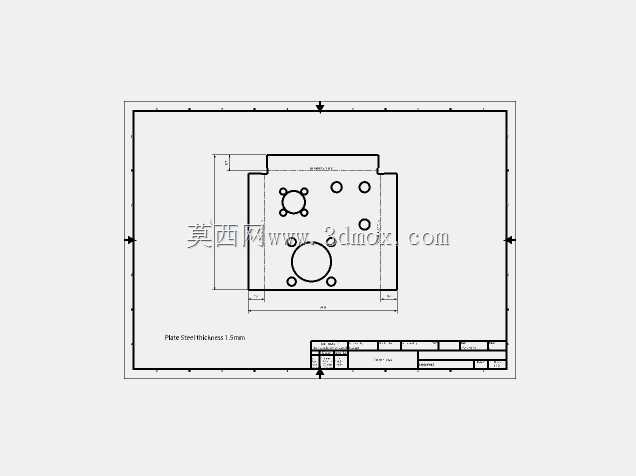

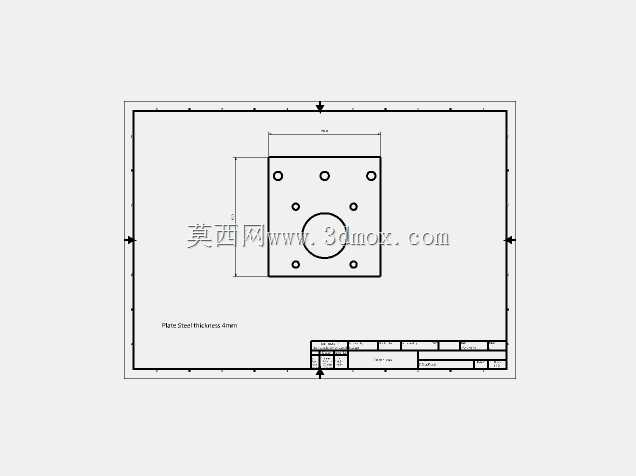

　　适合具备焊接加工能力的制作者选择，框架的连接位置通过金属片做衬垫修改，弥补了型材拼接或焊接过程中可能出现的装配间隙，进一步提升整体结构的连接稳定性。运动结构采用成熟的CoreXY传动方案，相比传统的笛卡尔结构，该结构将X、Y轴的驱动电机固定在设备底座位置，大幅降低运动部分的负载重量，能够实现更高的空走与打印速度，同时减少运动惯性带来的定位误差，提升打印精度。设备配备三点自动调平功能，无需人工反复调整打印平台的水平度，每次打印前设备可自动完成平台多点位的高度探测，自动补偿平台平面度误差与安装倾斜误差，大幅降低打印首层失败的概率，即使是没有太多设备调试经验的使用者，也能快速完成设备的使用准备。设备外围采用透明板材做封闭围挡，

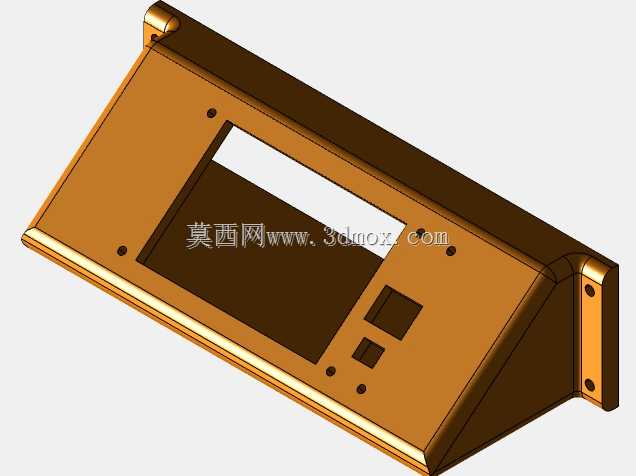

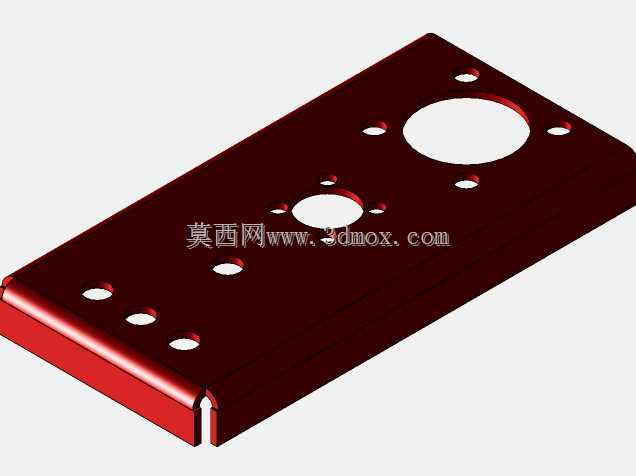

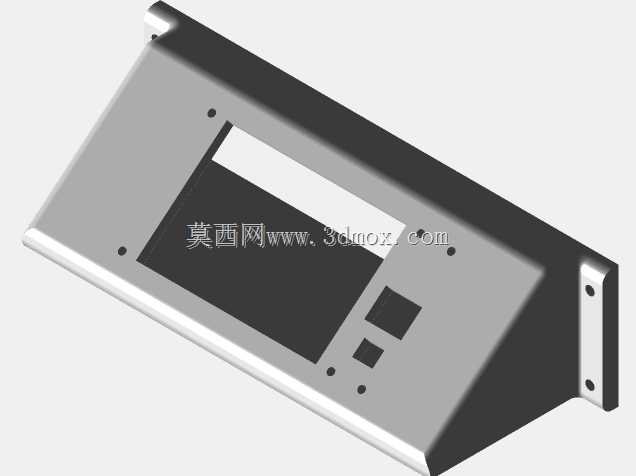

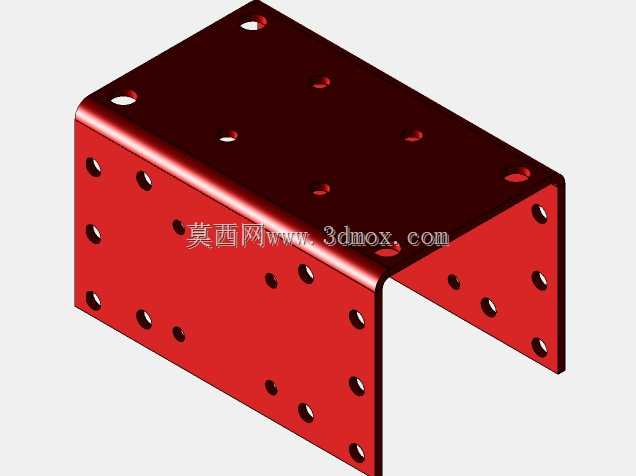

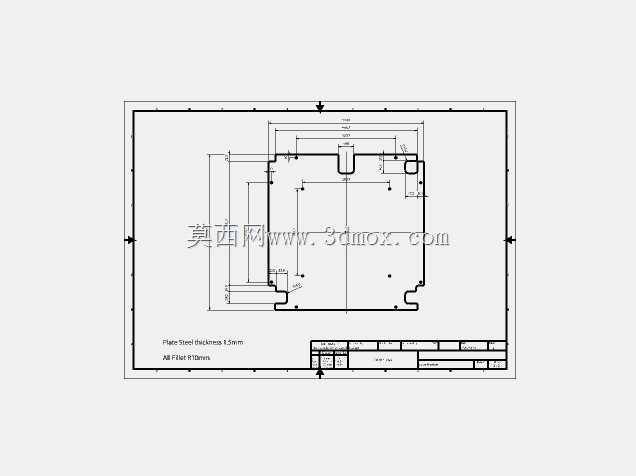

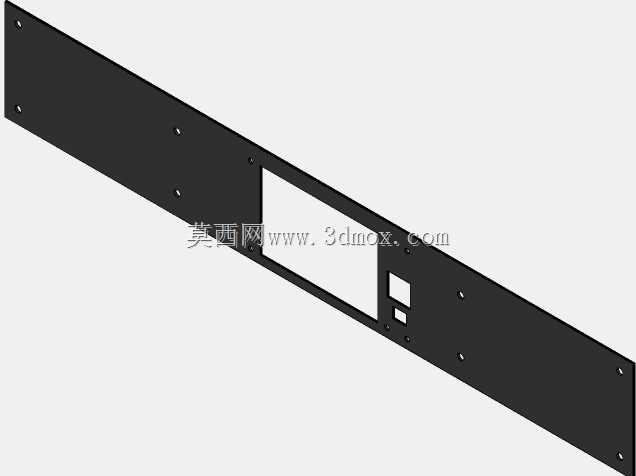

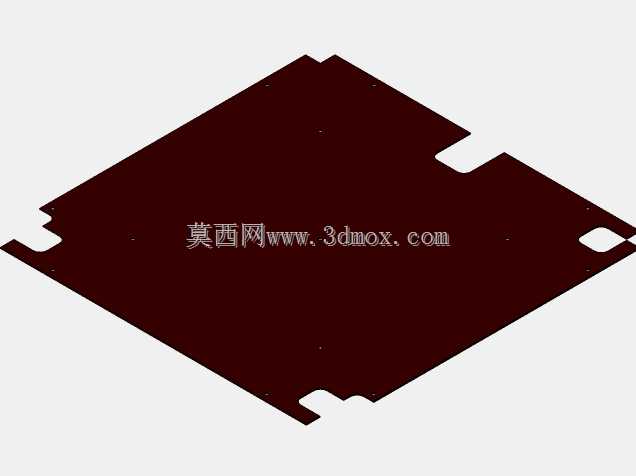

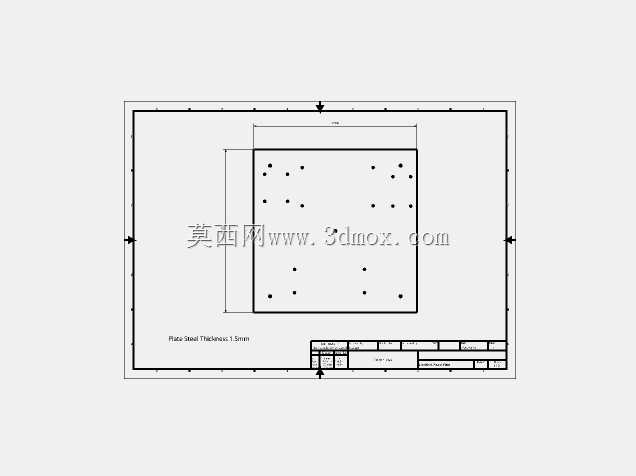

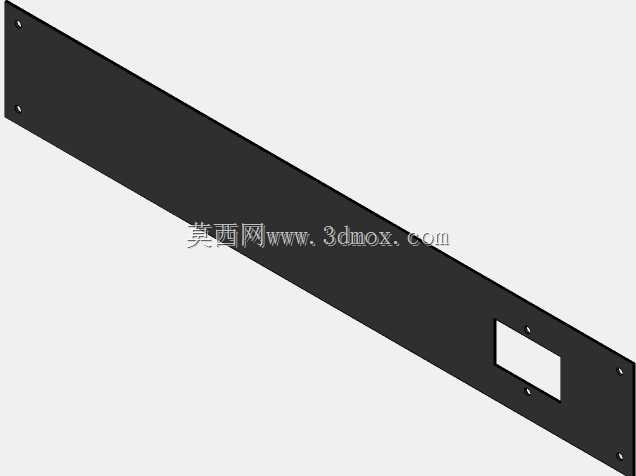

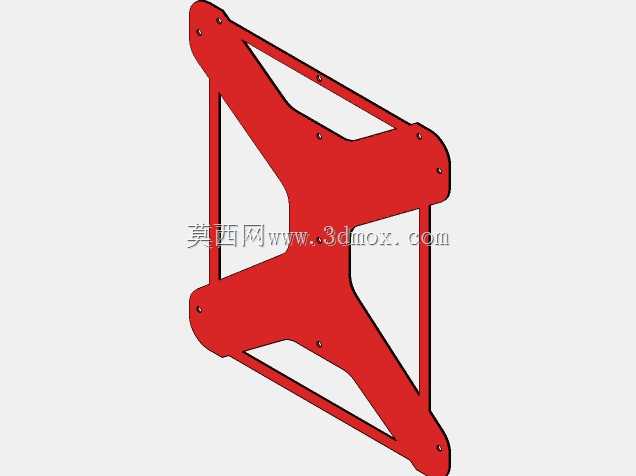

　　既可以观察内部打印过程，也能在打印ABS等易翘曲的工程材料时，维持腔体内温度稳定，减少材料因温度骤变产生的翘曲、层间剥离问题，底部集成的操作面板区域预留了显示屏与控制按键的安装位，可直接搭载主流的开源3D打印控制板，完成设备的运动控制、温度调控、文件读取等功能。在安装边界上，设备整体外轮廓尺寸略大于内部成型空间，预留了传动组件、电气元件、围挡结构的安装位置，放置时仅需在设备四周预留少量走线与维护空间即可，无需额外占用过大的工作台面积，钣金垫部分作为设备底部的承载结构，既可以承托打印平台与传动组件，也能隔离电气元件与放置台面，避免设备运行过程中的振动直接传递到工作台面，同时也方便底部走线的规整固定。
