工业用感应淬火加热处理设备结构设计

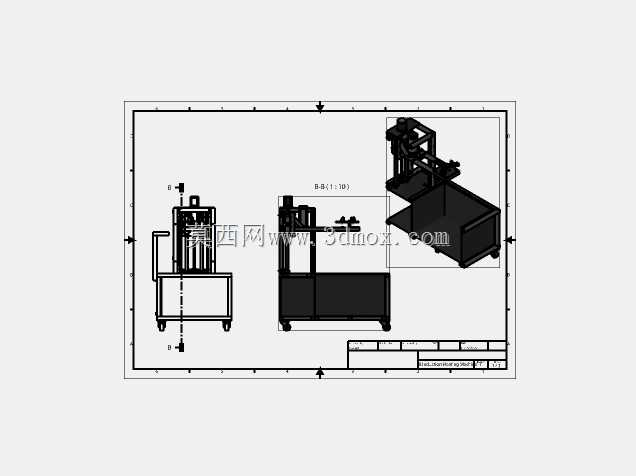

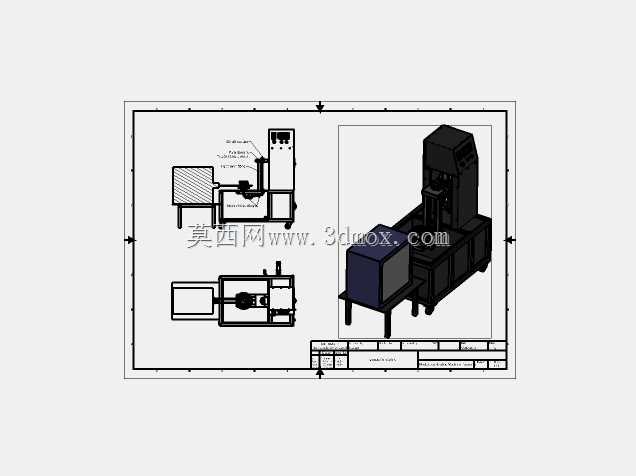

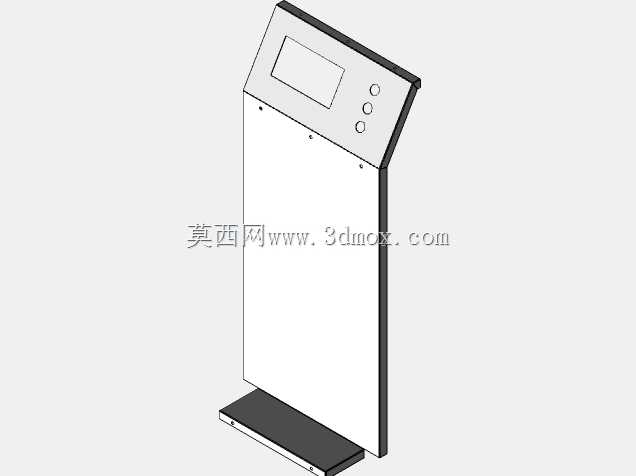

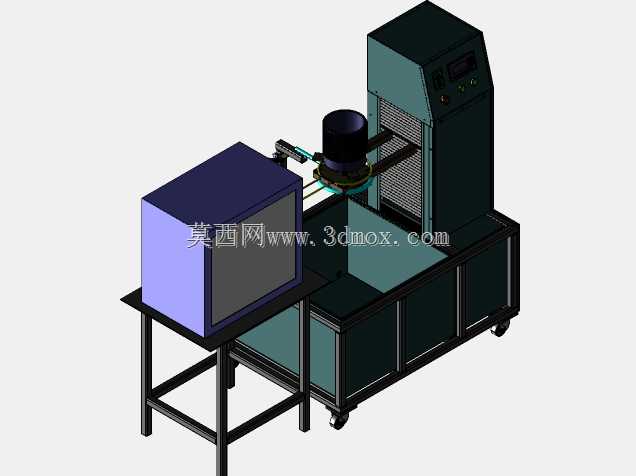

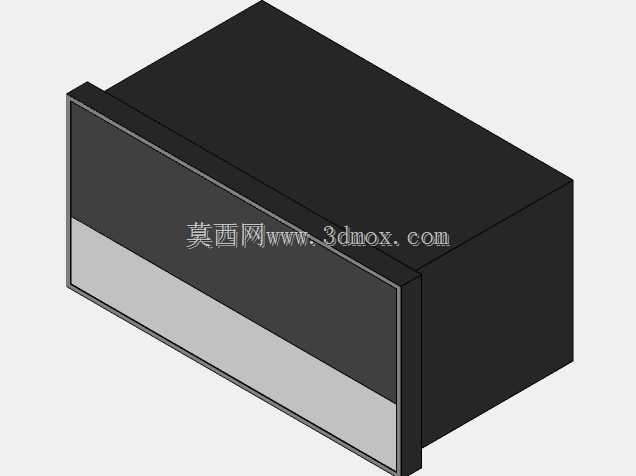

　　在金属零部件热处理加工场景中，感应淬火设备是实现工件表面硬化、提升零件耐磨性能与疲劳强度的核心加工装备，这套感应淬火设备的三维结构设计，完全围绕车间批量热处理加工的实际工况展开，没有冗余的装饰性结构，所有外形与内部布局都服务于加工效率、操作便捷性与运行稳定性的需求。从外形结构来看，设备采用一体化柜式封装设计，整体为规整的长方体布局，正面设置倾斜式操作观察面板，面板下半部分做浅灰色哑光处理，避免车间强光反射影响操作人员观察加工状态，上半部分为深色防护区域，内置感应加热主控电路、功率调节模块与状态显示单元，柜体顶部为全封闭平面结构，既可以避免车间加工产生的金属粉尘、切削液溅入设备内部造成电路故障，也能在顶部预留少量空间放置常用的检测工具、加工记录单据，适配车间紧凑的工位布局。

　　设备的安装边界设计充分考虑了车间现有工位的适配性，柜体底部预留标准的设备安装固定孔位，可直接固定在车间混凝土地面或者标准设备安装槽钢底座上，不需要额外制作复杂的安装基座，柜体后侧预留足够的接线与散热空间，与车间墙体或者相邻设备的安全距离控制在合理范围内，既不会占用过多车间生产面积，也能保证设备散热风道通畅，避免长时间满负荷运行时出现过热保护停机的情况。从功能特性来看，这套设备可实现工件的自动加热、淬火工序连续作业，同时支持工件自加热工艺调整，能够适配不同材质、不同淬硬层深度要求的金属零件加工，比如常见的轴类零件、齿轮零件、导轨滑块类零件的表面淬火加工，都可以通过调整设备的输出功率、加热时间、淬火介质喷射参数来匹配工艺要求。

　　设备的结构设计思路完全从一线加工的实际痛点出发，将高频感应发生单元、淬火介质循环控制单元、参数调节操作单元全部集成在同一柜体内，不需要额外分散布置多个独立柜体，减少了车间内的管线连接长度，降低了管线破损、信号干扰的故障概率；正面的操作区域高度设置符合人体工程学要求，操作人员站立状态下不需要过度弯腰或者抬手就可以完成所有参数调整、加工状态观察的操作，长时间值守加工也不容易产生操作疲劳。设备正面下方设置的一排状态指示单元，可以直观显示设备的运行状态、加热进度、故障报警信息，操作人员在车间内距离设备一定距离的位置就可以快速判断设备运行是否正常，不需要凑近面板查看细小的显示字符，适配车间多设备同时值守的作业模式。

　　在内部结构布局上，设计时将大功率发热元件布置在柜体上部靠近散热风道的位置，将控制电路、信号处理单元布置在远离强电干扰的区域，强弱电分区明确，既方便后期维护时快速排查故障，也能减少强电对控制信号的干扰，保证加热参数控制的精度，避免因为参数波动导致工件淬硬层深度不均匀、淬火硬度不达标的质量问题。柜体的侧板采用快拆式结构设计，日常维护清理内部灰尘、更换易损元件时，只需要拆下固定螺丝就可以打开侧板，不需要挪动设备整体、拆解大量管线，大幅降低日常维护的时间成本。这套设备的结构设计没有追求花哨的外观造型，所有的结构细节都围绕金属热处理车间的实际使用需求打磨，从安装固定、操作便捷性、维护效率、运行稳定性多个维度匹配批量热处理加工的工况要求，能够很好地适配机械加工车间、汽车零部件制造车间、五金零件加工厂的感应淬火加工需求，作为产线中的热处理工位核心设备，配合上下料机构就可以实现零件淬火加工的自动化连续作业，减少人工操作的劳动强度，稳定零件热处理的加工质量。
