移动式淤泥废水过滤收集拖挂装置

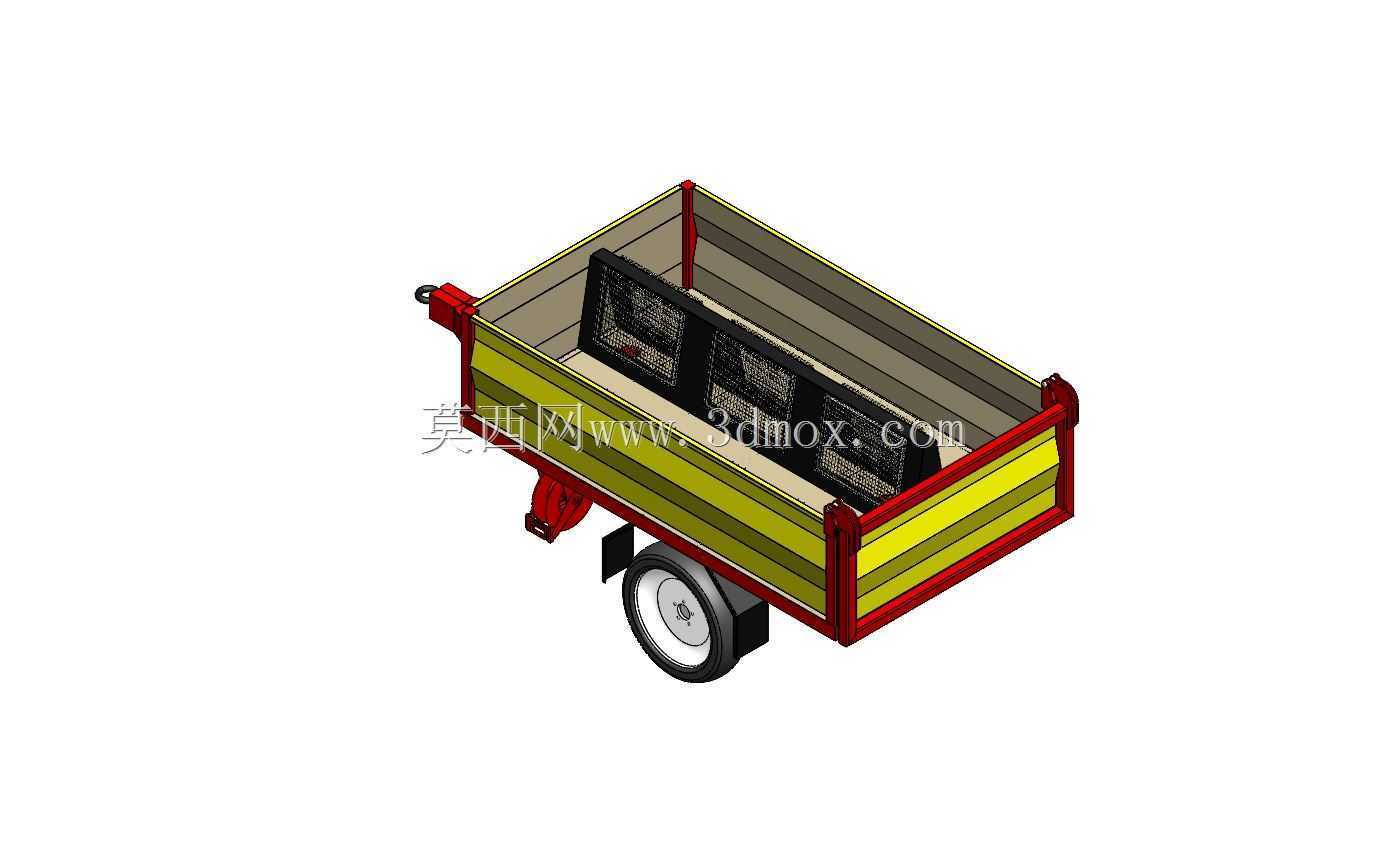

　　该装置面向施工现场、市政管网清淤、沟渠维护和小型污水处理点的转运需求，核心作用是把含有泥沙、纤维、碎块和悬浮物的排水废物进行初步拦截、暂存和集中转运。设备采用拖挂式移动方案，前部设置牵引连接点，下部配置行走轮组，可由轻型工程车辆或农用牵引设备在硬化路面、临时施工便道之间短距离转移；相比固定式沉淀池，它更适合作业点分散、清淤周期短、现场空间受限的工况。

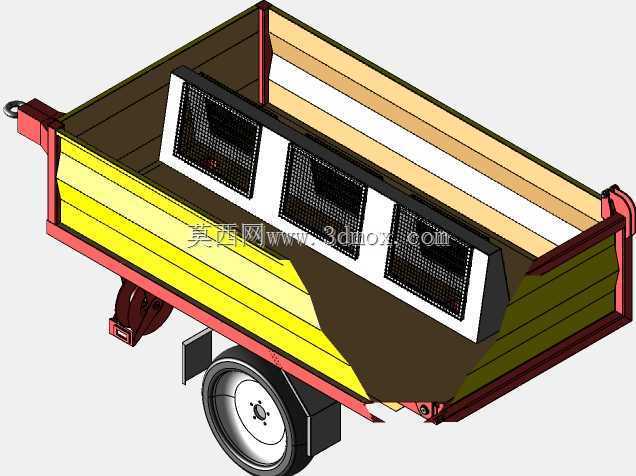

　　料斗主体采用敞口箱形结构，侧壁和底板形成较大的容纳空间，内壁设置倾斜导流面，使进入箱体的混合废水在流动过程中降低流速，较重颗粒向底部沉降，漂浮和悬浮杂质被后部格栅拦截。箱体后部布置三块带密集网孔的过滤面板，面板嵌入框架内，框架与料斗侧壁通过可拆卸方式固定，便于在堵塞或磨损后单独抽出清理。格栅区域外侧保留检修空间，作业人员可从尾部对滤网表面堆积物进行铲刮、冲洗和收集，减少整箱倾倒时的污水外溢。

　　从结构布置看，料斗长度方向承担主要储料容积，宽度方向兼顾道路通行和拖挂稳定性；侧板下部采用折线加强形式，既提高薄板箱体在满载泥沙时的抗鼓胀能力，也避免内壁形成难以清理的直角积料区。底板向卸料侧保留适当倾角，配合尾部开放边界，可在提升或翻转时让淤泥、砂粒和拦截渣料靠自重滑出。轮轴位于箱体偏后位置，使满载重心落在轮轴与牵引点之间，牵引端承担部分垂直载荷，行走时不易出现翘头或摆尾；轮组外侧设置挡泥和防护结构，防止泥泞路面卷带杂物。

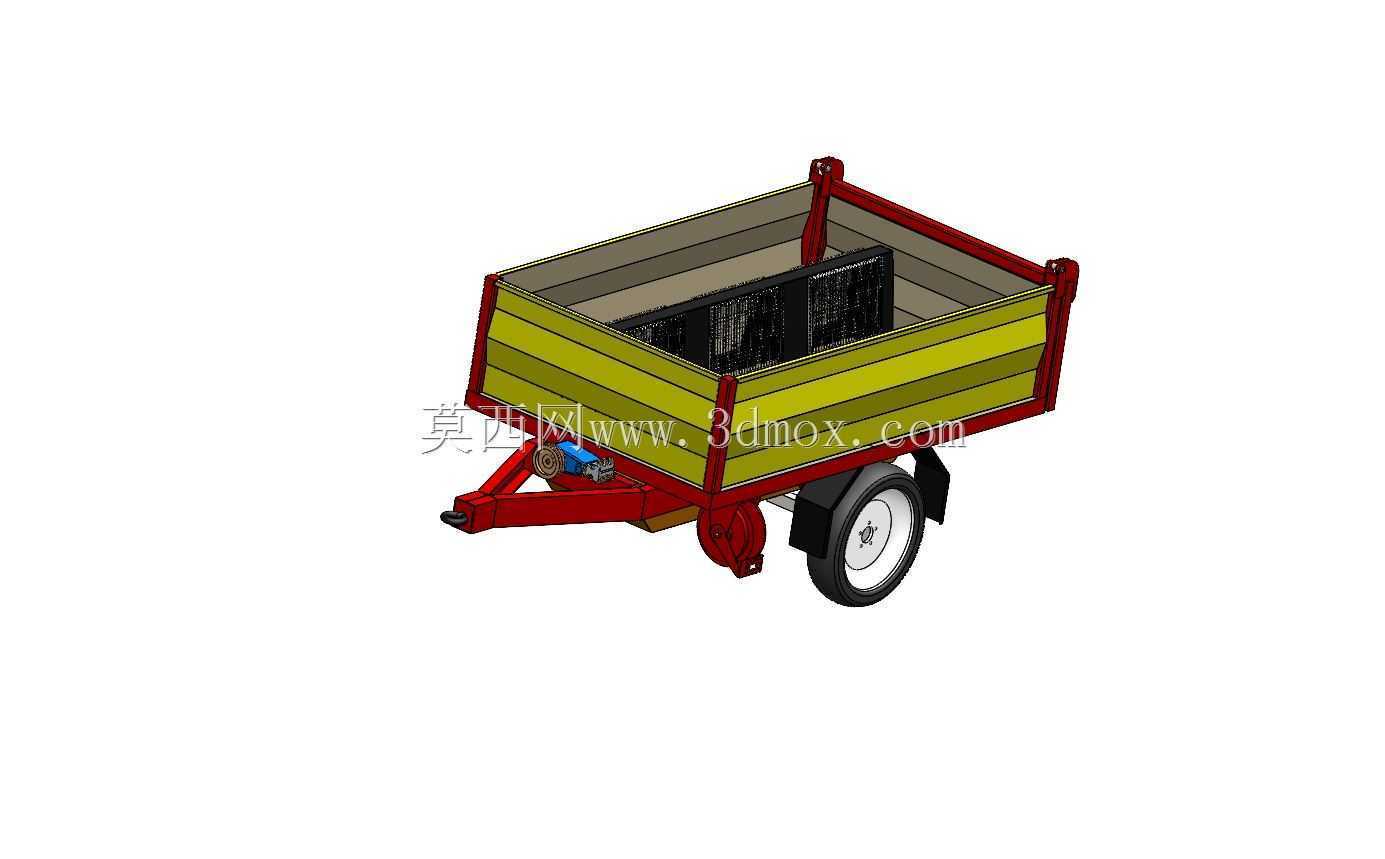

　　前部牵引座采用销轴连接思路，连接点高度与常见拖挂设备匹配，侧向保留摆动余量，使转弯时车架与牵引设备之间能够形成足够转角。箱体前端设置挂钩和加强板，牵引载荷通过加强板传递到侧板和底架，而不是集中作用在薄板上。底架纵梁沿料斗全长延伸，横梁与轮轴安装位、牵引座安装位重合，形成连续承载路径；侧板上沿和后框处设置加强边框，用于抵抗装载冲击和滤网框架的压紧力。

　　实际使用时，含泥废水可由泵抽、沟渠导流或人工清掏方式送入料斗，水流经过后部三级格栅时，大块杂质先被较粗拦截面阻挡，细小纤维和颗粒在后段网孔处继续分离，透过滤网的水可回流到现场排水系统或进入后续处理环节。箱内沉积物达到一定高度后，关闭来水，待游离水基本滤出，再将设备拖至卸料点，通过尾部开口或配套提升翻转机构完成渣料卸出。该流程减少了直接运输稀泥造成的洒漏，也降低了后续处理设备被大块杂物堵塞的概率。

　　建模时需要重点控制几处边界：牵引点中心高度、轮轴与箱体相对位置、尾部滤网框架厚度和抽出方向、侧板上沿与外部吊装或翻转机构的干涉关系。滤网面板不能只按外观片体处理，应体现边框、压条、网孔区和安装间隙；底架、轮轴、支腿和牵引座则需按承载件表达连接关系。料斗内部斜板与底板交接处应保留圆滑过渡，避免模型中出现影响卸料的逆向台阶。轮胎、轮辋和制动或支撑附件的外形需与底盘宽度协调，确保整车在转弯和拖行状态下不与箱体下部发生摩擦。

　　该结构适用于需要固液初步分离和移动收集的场景，尤其适合无法长期设置混凝土沉淀池的临时工程。设计上以可清理、可拖运、可卸料为核心，过滤格栅与储料斗集成在同一底盘上，既控制了设备占地，也使清淤、过滤、转运三个环节在一台装置上连续完成。
