丰田GT86/BRZ带轮毂制动盘总成结构

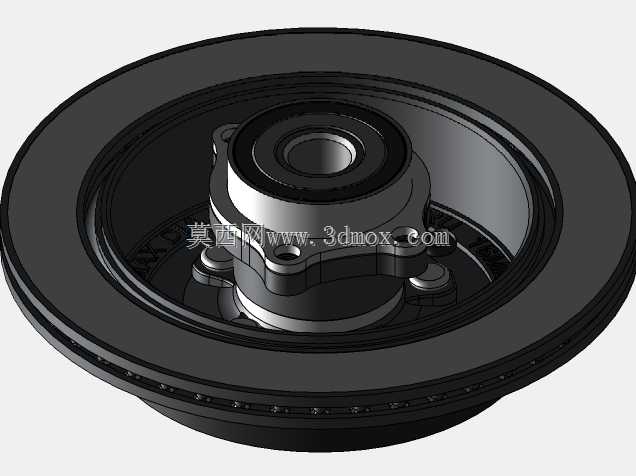

　　这套带轮毂的制动盘结构，主要适配丰田GT86与斯巴鲁BRZ这类后驱运动车型的后轮制动系统，在整车底盘架构中承担着行车减速、驻车制动以及行驶过程中制动力矩传递的核心作用，是车辆主动安全系统里的核心执行部件。从实际装车场景来看，该总成直接集成了轮毂轴承单元与制动盘本体，省去了传统结构中制动盘与轮毂分体装配的同轴度校准工序，能有效降低售后改装或者原厂装配过程中出现的制动抖动问题，尤其适配这类车型常见的赛道日驾驶、街道激烈驾驶工况下的制动稳定性需求。设计层面上，制动盘采用了实心通风结构的盘面布局，盘面的螺栓孔位完全匹配原厂轮毂的PCD参数，安装法兰面的平面度公差控制在0.02mm以内，避免装车后出现盘面偏摆导致的刹车踏板抖动问题；

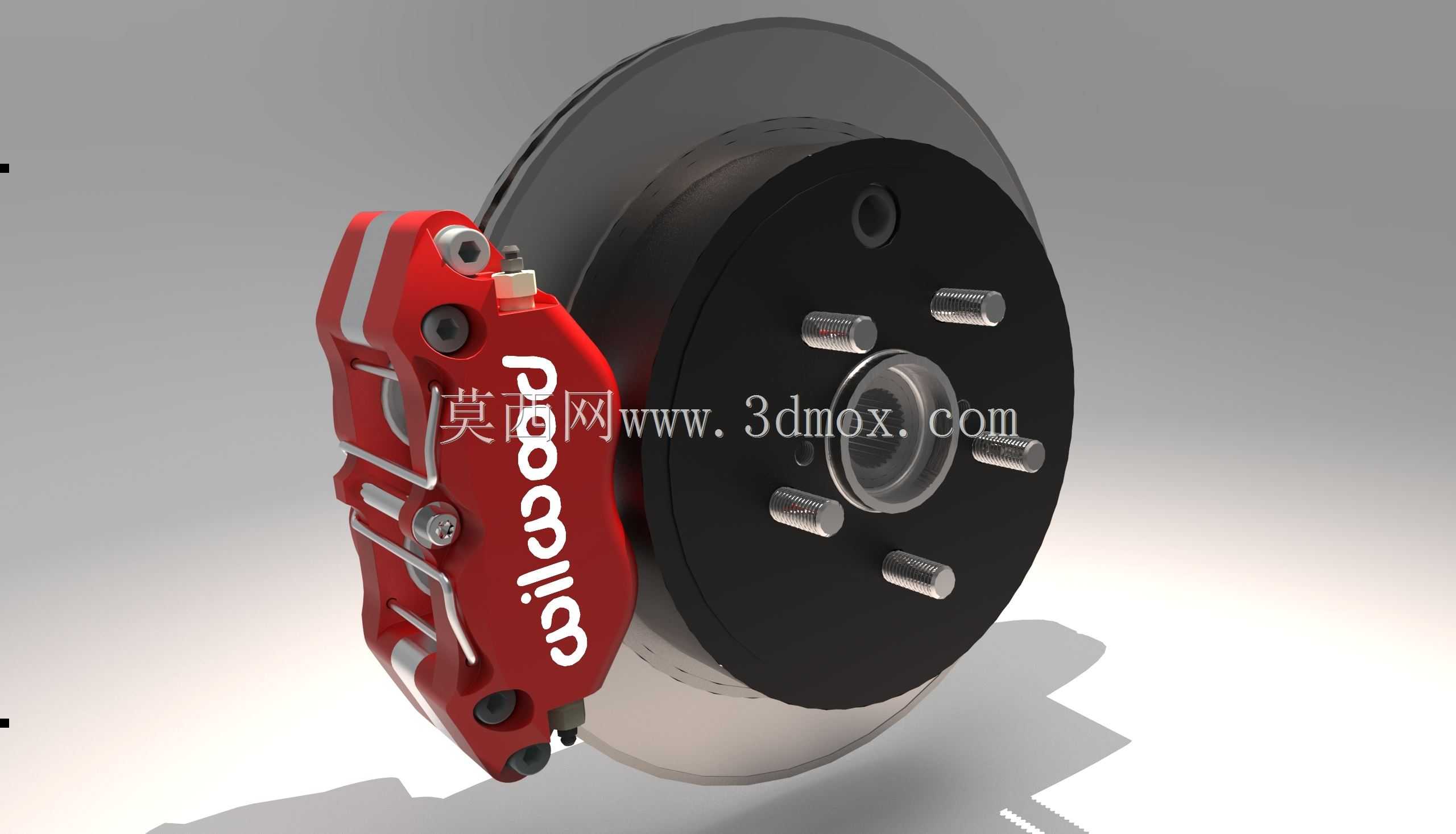

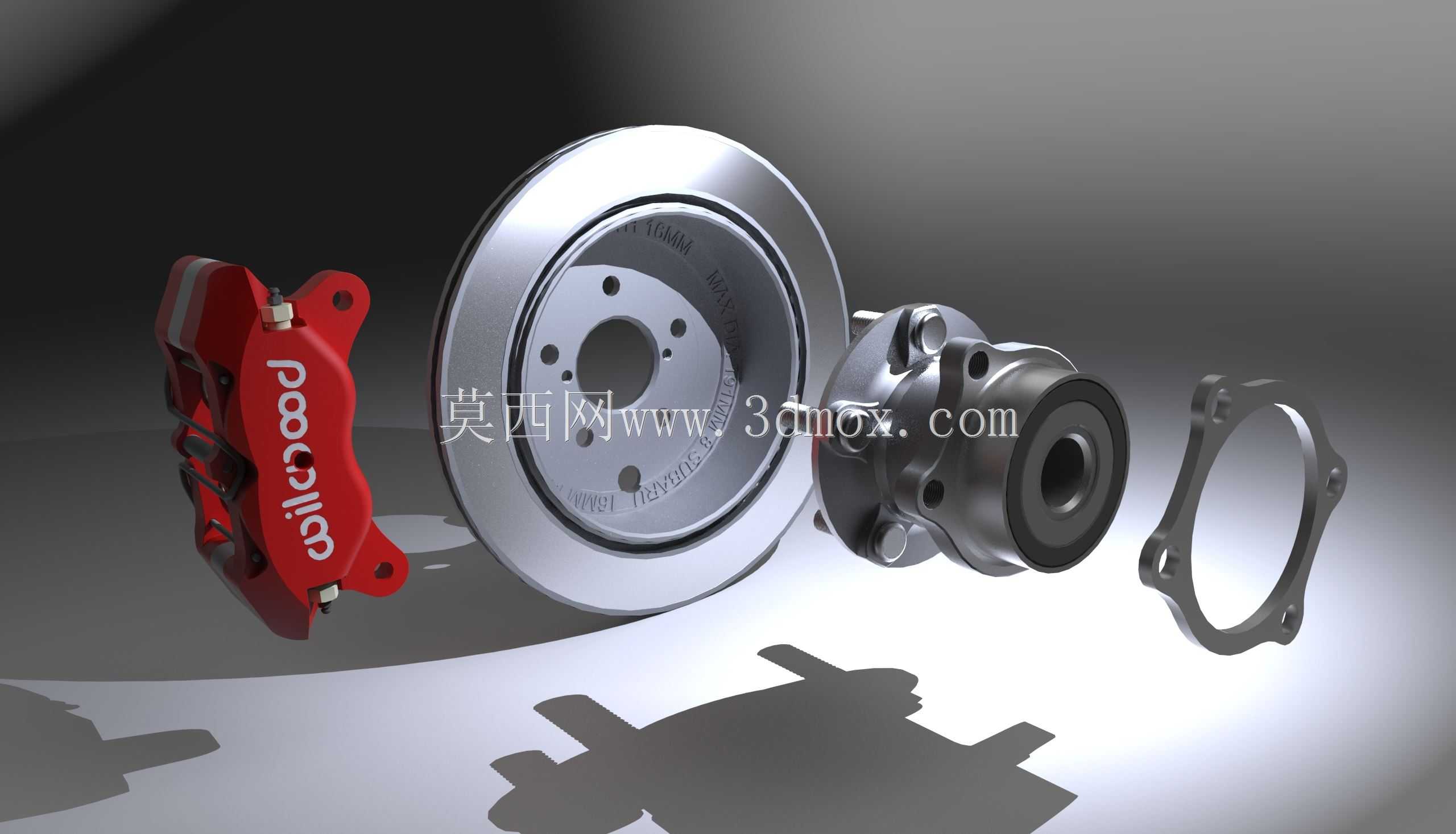

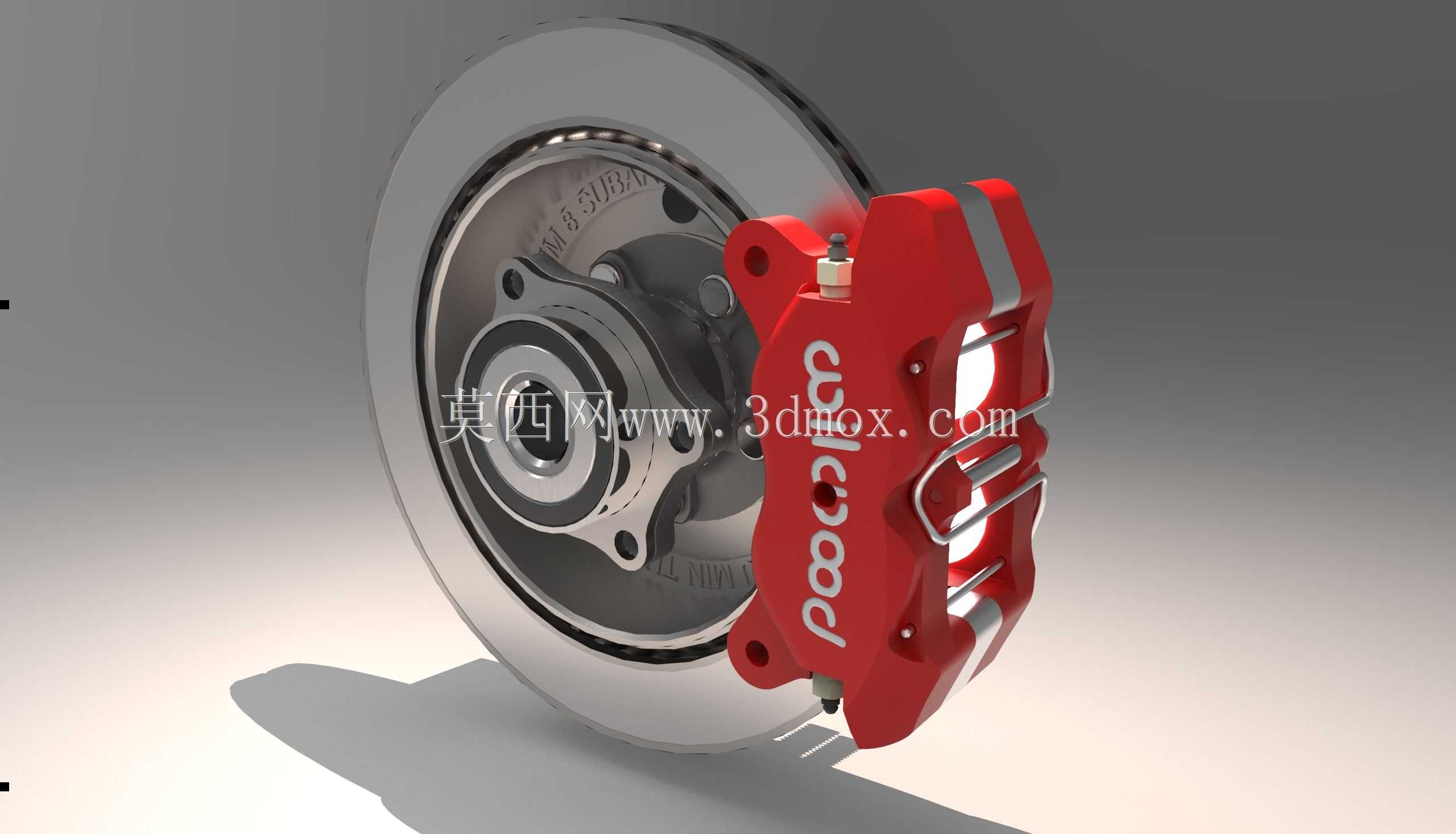

　　集成的轮毂单元采用双列角接触轴承结构，可同时承受车辆行驶过程中的径向载荷与转弯时产生的轴向载荷，轴承座的密封结构采用多唇口设计，能阻挡刹车粉尘、路面泥水进入轴承滚道，延长部件的使用寿命。配套的对向活塞刹车卡钳采用径向安装固定方式，安装脚位的孔距与原车羊角的安装点位完全匹配，卡钳本体的活塞布局采用不等径活塞设计，可在制动过程中让刹车片与制动盘的接触压力分布更均匀，减少刹车片偏磨的概率。从安装边界来看，整个总成的轴向尺寸经过严格校核，装车后不会与原厂17寸轮毂的内侧轮辐产生干涉，制动盘的有效摩擦半径与卡钳的中心高完全匹配，能保证制动力矩的输出效率符合整车制动系统的匹配要求，不需要额外改动桥位或者加装垫片即可完成装配。

　　盘面的通风槽采用直向导流设计，在车辆行驶过程中可利用轮拱内的气流带走制动过程中产生的热量，降低连续制动下出现热衰减的概率，卡钳上的排气嘴位置设置在卡钳本体的最高点，方便更换刹车油时排出管路内的空气，避免气阻导致制动脚感变软。整个结构的连接垫片采用弹性钢质材质，可在制动过程中吸收部分振动，减少制动噪音传递到车身的概率，轮毂单元的轴头螺纹规格与原厂半轴螺母完全匹配，不需要额外更换紧固件即可完成装配作业。
