在线式工件厚度检测分选制动设备

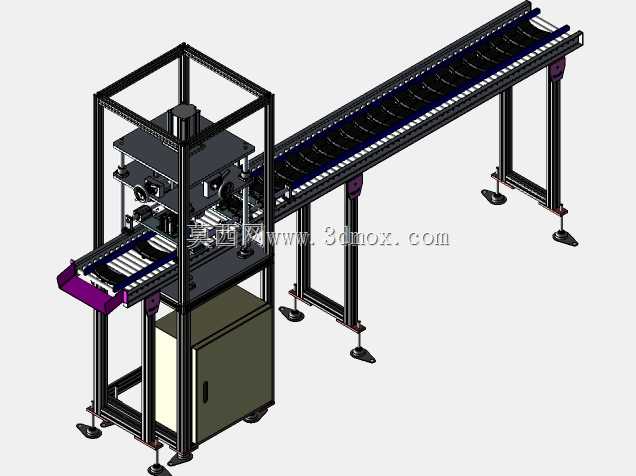

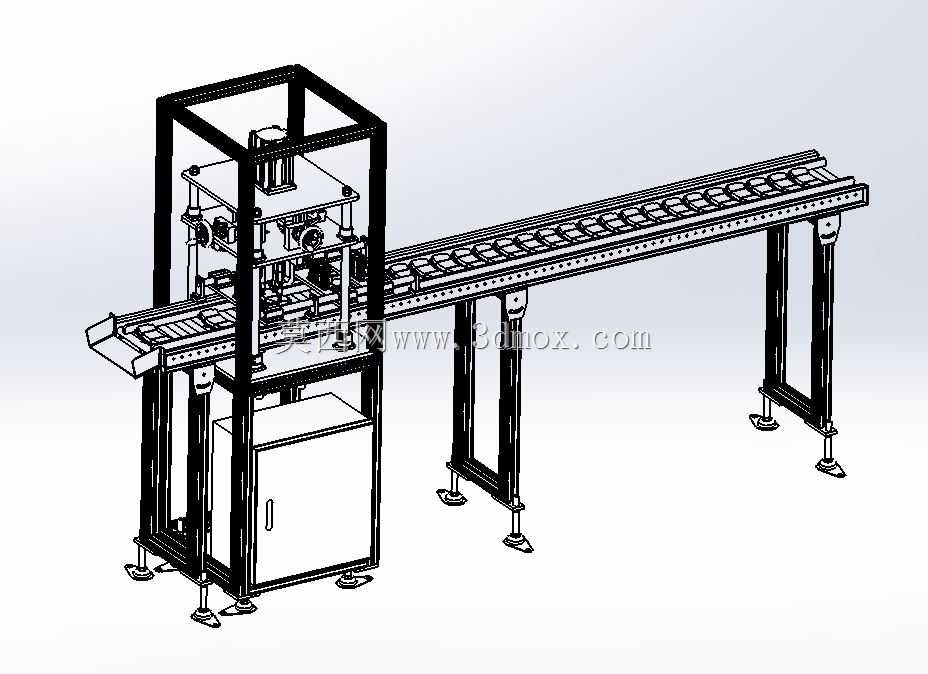

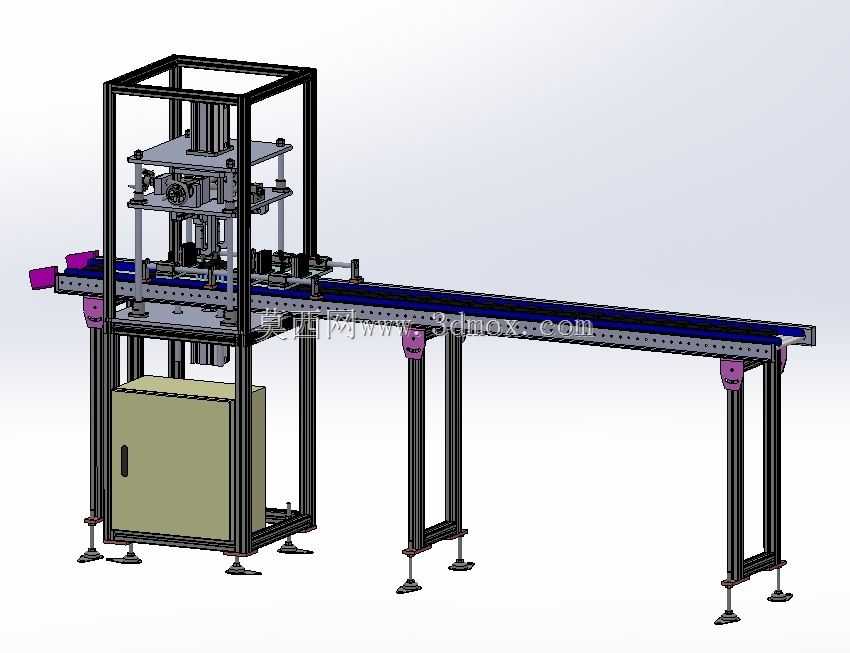

　　这套在线检测工位主要布置在冲压件、注塑件或者机加工小件的连续产线中段，替代人工卡尺抽检的作业模式，工件随皮带输送经过检测龙门时完成厚度尺寸判定，超差件会被即时制动拦截并分流，避免不良品流入后段装配工序。从产线布局来看，长距离皮带输送段采用标准铝型材机架支撑，支腿底部配置可调脚杯，现场安装时可根据地面平整度调整水平，输送面高度适配常见的车间作业线体，两侧预留的安装孔位可直接对接前后段接驳台，不需要额外改造过渡段。检测主机架采用方管焊接拼装的龙门框架结构，框架内部分层布置检测执行组件，上层预留驱动元件安装空间，中层设置检测压头与对位导向结构，下层封闭柜体用来安置控制元件与接线回路，柜体门板做了折弯加强，

　　长期运行不会因车间振动出现门板异响。厚度检测的执行逻辑依托接触式测量配合传感判定，工件到达检测位后先由侧向定位机构规整姿态，避免工件偏置导致测量值失真，压头下行贴合工件基准面后采集厚度数据，数据在阈值范围内则输送线保持运行，工件直接流向下一工序；当检测到厚度超出公差带，线体对应位置的制动拦截机构动作，将不良品截停在分选位，配合剔除结构完成不良品分离，不会因连续进料出现错检漏判。设计阶段优先考虑了换型适配性，检测压头的安装位预留了多组调节腰孔，不同长宽尺寸的工件换产时，只需调整导向条宽度与压头高度参数，无需重新加工主体安装板；输送皮带的张紧结构设置在从动辊端，日常维护时松开锁紧件即可调整皮带张紧度，更换皮带不需要拆解整段机架。

　　设备的安装边界在建模时已做完整校核，龙门检测段的竖向高度预留了操作人员手部操作空间，线体两侧预留的维护间距可满足工具开合、元件检修的操作需求，所有运动部件的行程范围都做了干涉检查，压头下行、拦截机构抬升的全过程不会与输送面、工件载具发生碰撞。机架底部的脚杯承重经过核算，满负载运行时框架形变量控制在检测精度允许范围内，电气柜与检测执行区分离布置，也能减少车间粉尘、切削液飞溅对测控元件的影响，整体结构完全贴合中小零件批量产线的在线质检工况。
