拖车惯性式液压制动机构结构设计

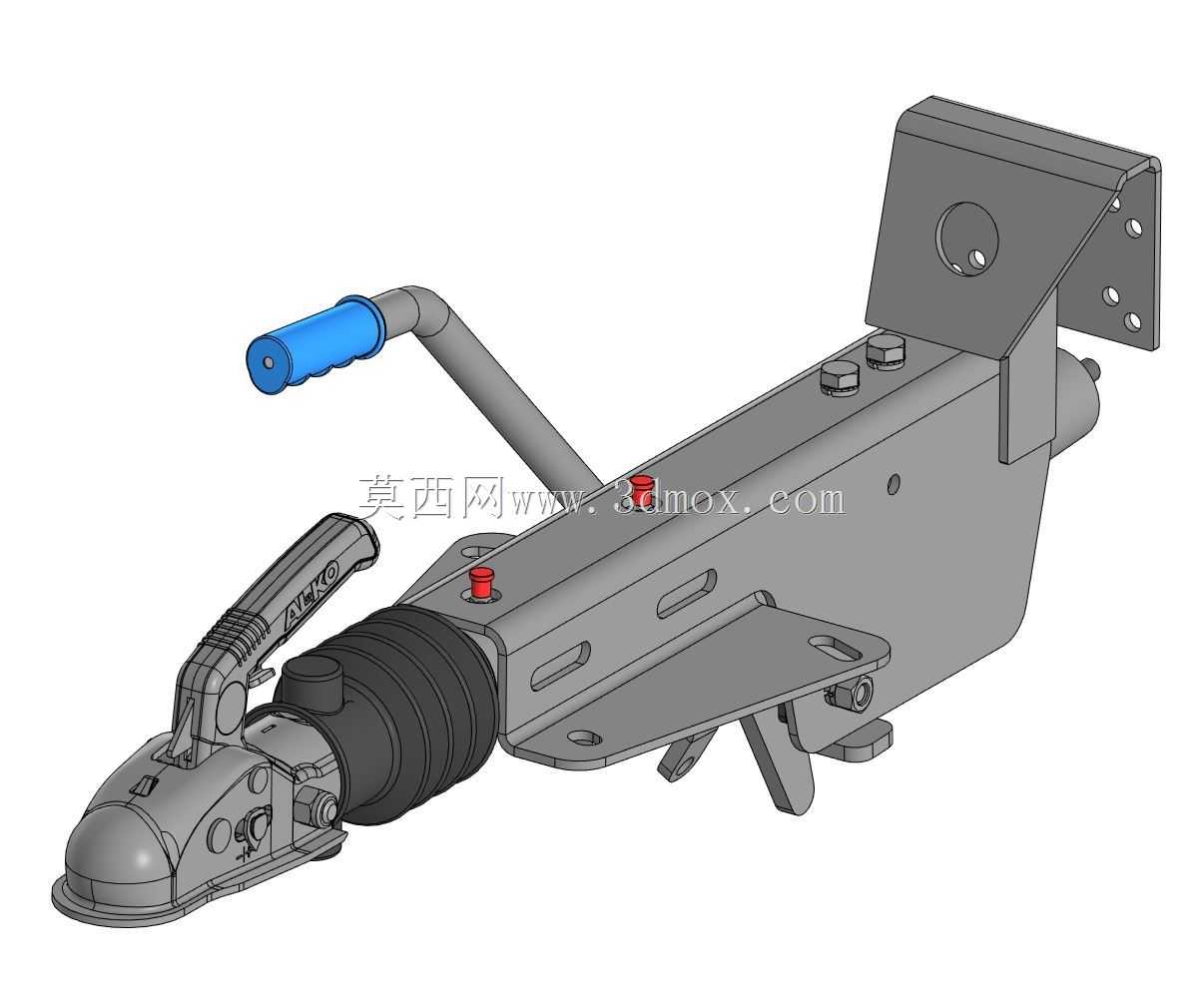

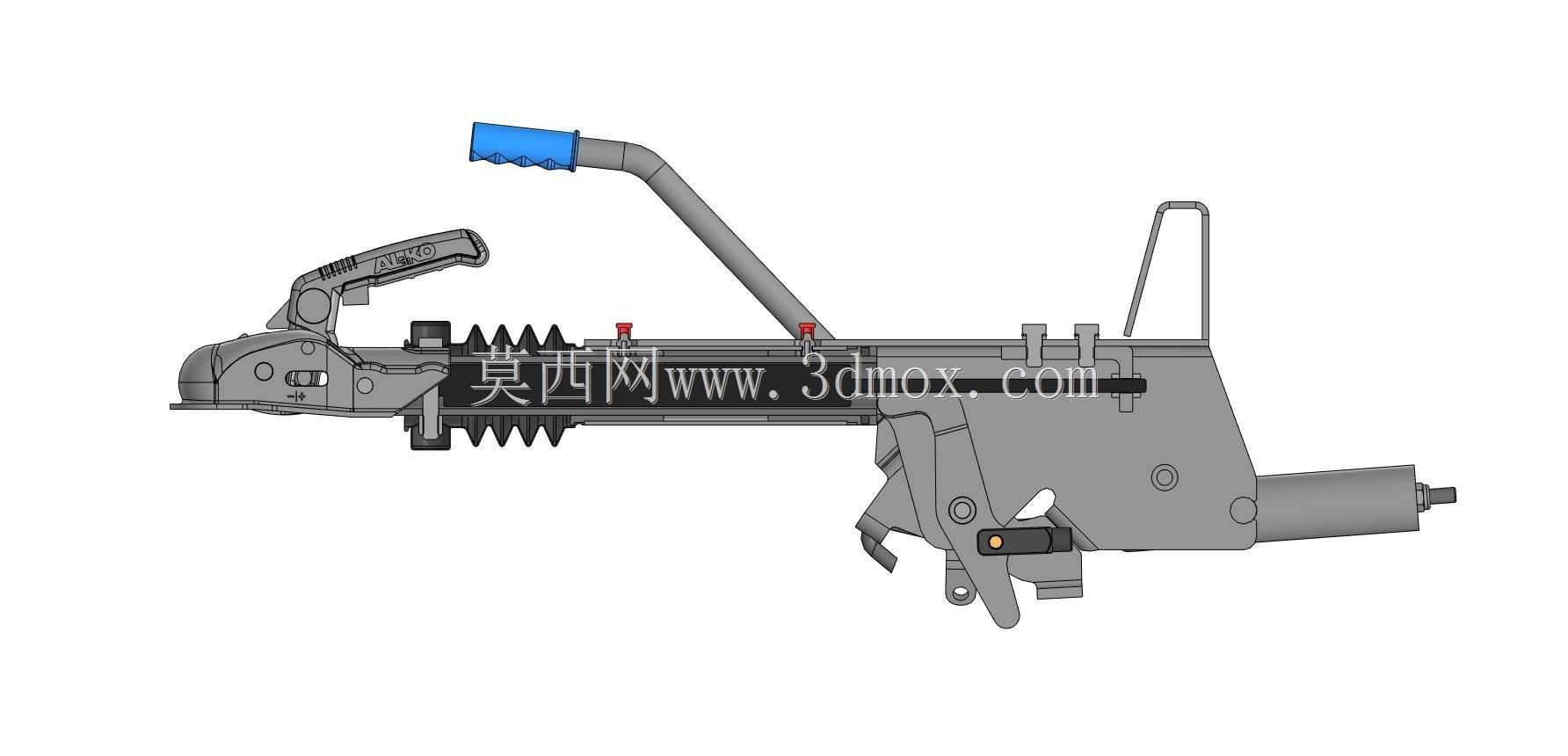

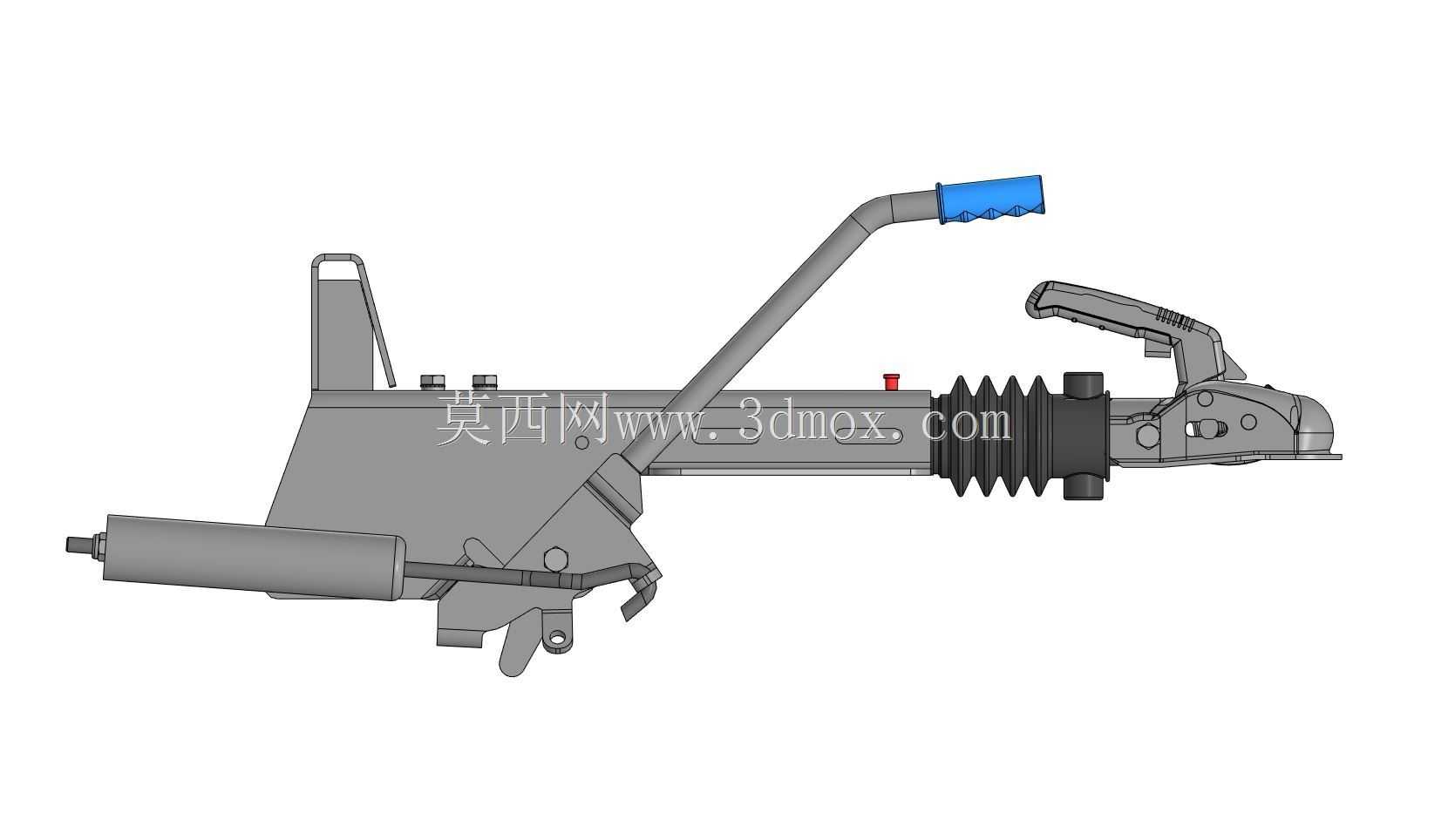

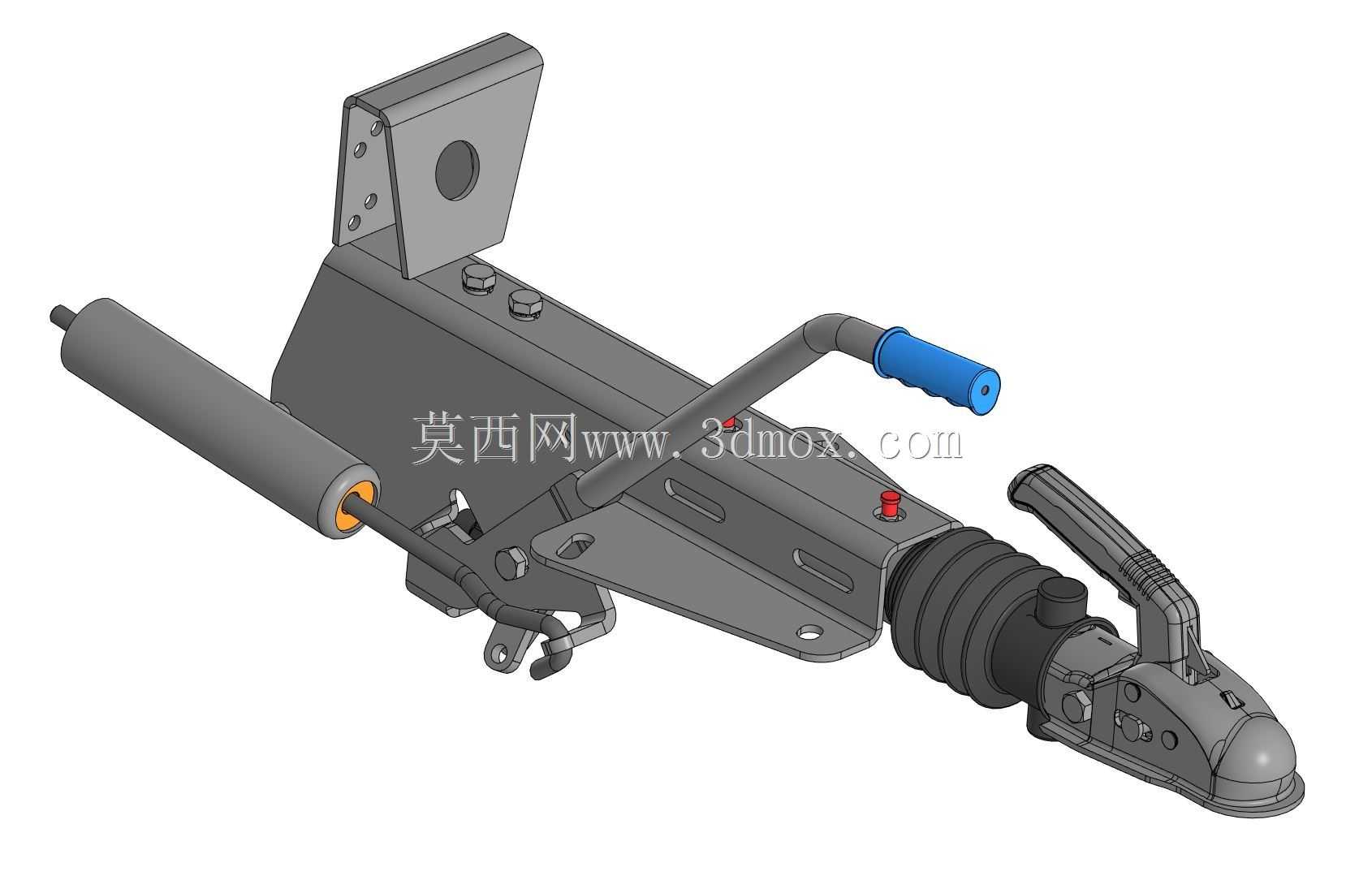

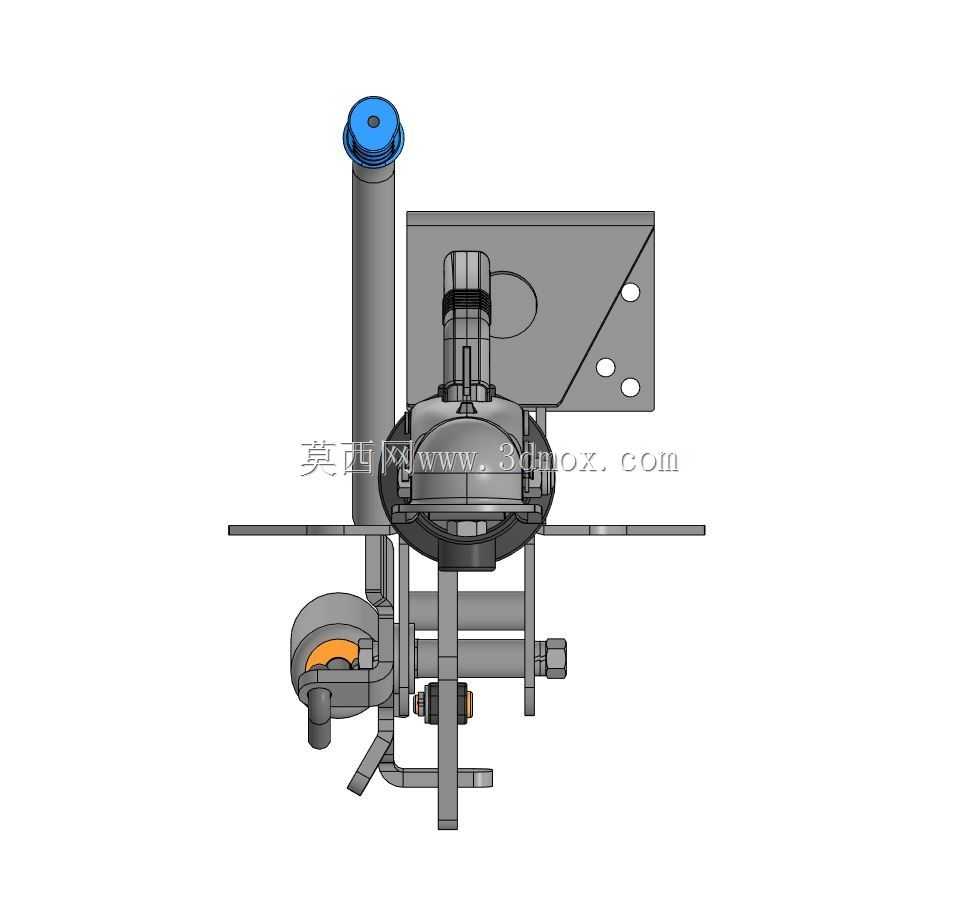

　　这套制动机构主要配套公路运输类拖挂设备使用，集成牵引连接与制动执行功能于一体，是拖挂系统里保障行驶安全的核心部件，直接决定拖挂车辆行驶过程中的减速、驻车稳定性，避免拖挂设备在牵引行驶时出现推头、甩尾等安全隐患。从结构布局来看，主体采用铸钢材质的承载基座作为核心支撑，所有功能部件均围绕基座完成装配，前端设置的球头连接锁扣用于和牵引车辆的拖车球完成刚性连接，锁扣旁设置的手动操作手柄带防滑橡胶握套，可完成连接解锁、驻车制动锁止两个操作动作，日常接驳拖挂时无需额外工具即可快速完成挂接或脱卸操作。基座侧面布置的蓝色手柄为制动灵敏度调节部件，可根据拖挂设备的总载重调整惯性触发的阈值，避免轻载时制动过度抱死、重载时制动力度不足的问题，

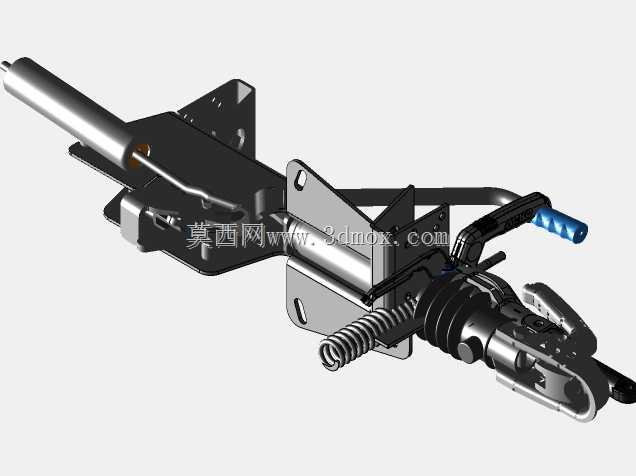

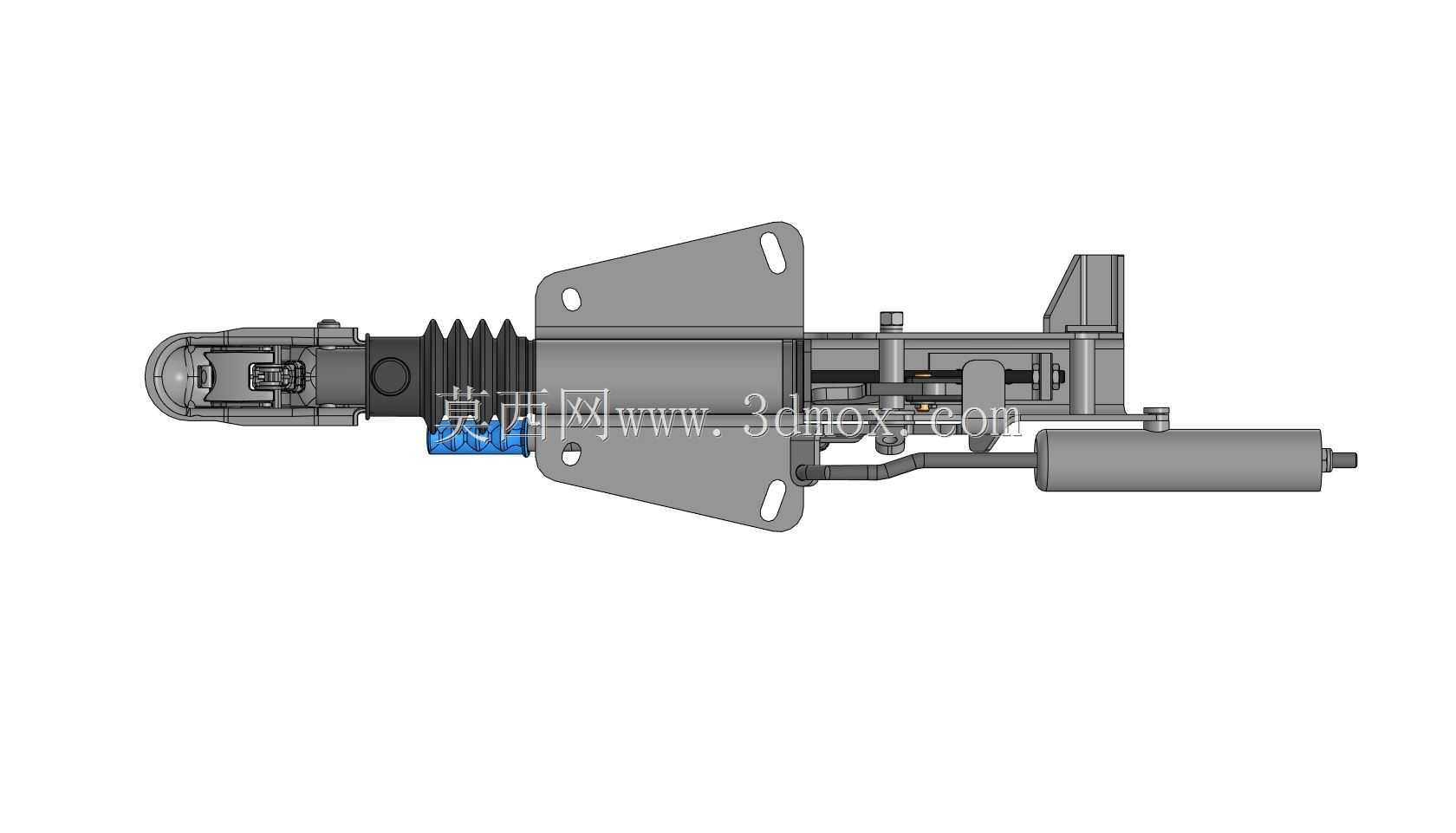

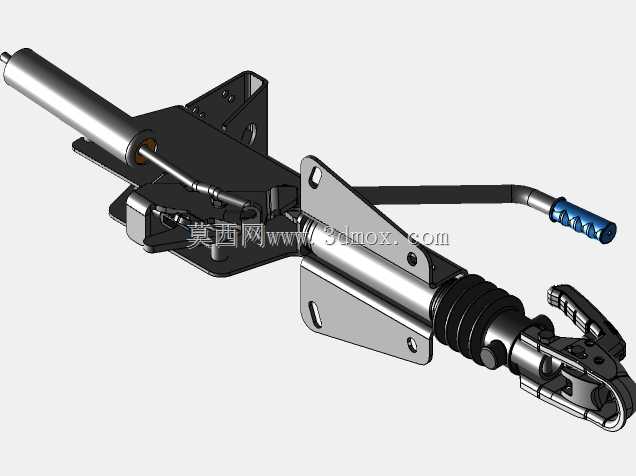

　　基座顶面的两个红色按钮分别为制动解除开关、制动状态指示顶杆，日常维护时可直接通过顶杆的伸出长度判断制动间隙是否处于合理区间。制动执行段采用波纹橡胶防尘套包覆内部的液压推送结构，可阻挡公路行驶时的泥沙、雨水进入液压腔，避免密封件过早磨损出现泄压问题，基座上预留的多个螺栓安装孔位可适配不同规格的拖挂底盘主梁，安装时仅需匹配孔位完成螺栓紧固即可，无需对基座做额外的切割、焊接修改。该制动机构的核心工作逻辑为惯性触发，当牵引车辆减速时，拖挂设备因自身惯性向前产生相对位移，该位移量通过内部的机械结构传递到液压主缸，将机械推力转换为液压压力输送到拖挂车轮的制动分泵，实现自动同步制动，无需牵引车辆输出额外的电控信号或液压动力，

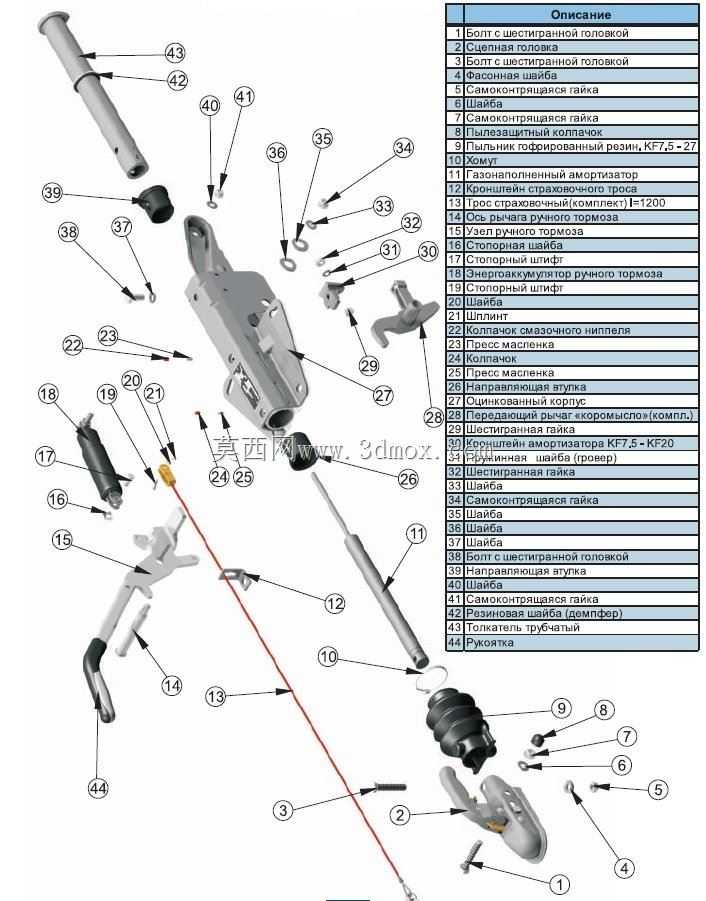

　　整套系统完全依靠机械与液压结构完成动作，对牵引车辆的适配性极强，无需在牵引端加装额外的控制设备。设计过程中充分考虑了民用场景的维护便利性，所有易损密封件、连接销轴均采用通用标准规格，日常出现磨损时可直接采购标准配件更换，无需定制专用零件，整体安装边界尺寸紧凑，不会过多占用拖挂底盘前部的安装空间，预留的线束与管路接口位置统一，可适配不同轮数的拖挂设备制动管路排布，不管是小型露营拖挂、轻型货运拖板还是小型工程拖具，都可以通过调整安装孔位适配安装。
