机械传动用偏心轴结构三维设计作品

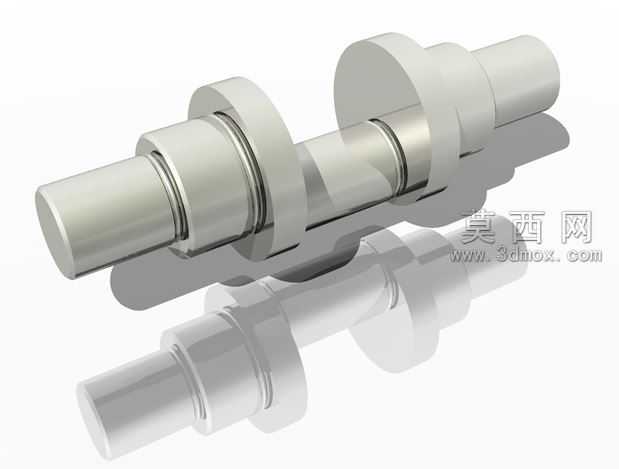

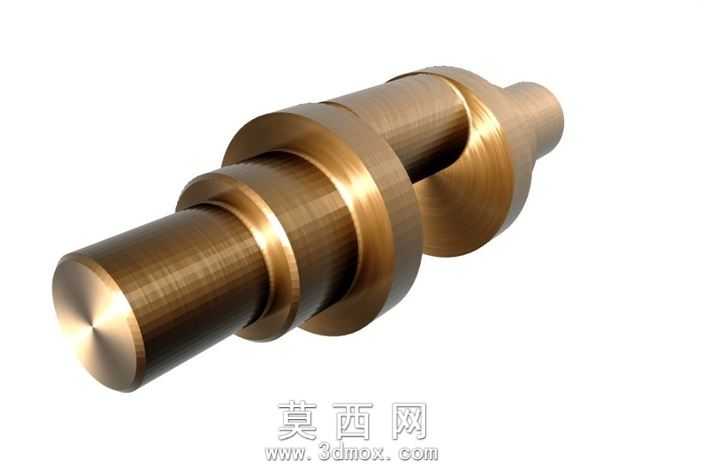

本偏心轴三维作品采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑与轴类零件设计规范，从基准轴创建起步，依次完成各轴段的回转特征搭建，精准控制偏心段与基准轴线的偏心距参数，保证偏心结构的传动精度符合机械运动需求。模型整体采用回转类特征为主、辅助特征修饰的建模思路，各轴段的直径、长度、过渡圆角、轴肩定位尺寸均经过参数化约束，可根据实际传动工况需求快速调整对应尺寸参数，适配不同的安装使用场景。渲染阶段采用哑光金属材质模拟实际轴类零件的调质钢质感，调整环境光与漫反射参数，清晰呈现各轴段的阶梯结构、偏心凸轮段的轮廓形态，以及轴端、轴肩处的细节特征，让模型的结构层次一目了然，能够直观展现偏心轴的装配定位关系与运动逻辑。结构设计上，该偏心轴设置有多段不同直径的同轴轴段，用于配套安装轴承、传动轮等配套零部件，中间的偏心凸台结构是核心功能段，可在轴体回转过程中实现往复式的偏心运动，将回转运动转化为指定方向的直线往复动作，常应用于冲压设备、振动输送设备、内燃机配气机构等需要实现偏心传动的机械结构中。设计过程中充分考虑了轴类零件的加工可行性，各轴段之间的过渡位置设置了符合工艺要求的圆角结构，避免应力集中问题，偏心段的轮廓精度与表面质量要求在建模阶段通过特征精度设置进行了预留，同时兼顾了零件的装配工艺性，各定位轴肩的高度符合轴承、传动件的安装定位标准，能够保证实际装配时零部件的轴向定位精准可靠。整个模型的特征树逻辑清晰，参数关联合理，无冗余特征与无效几何元素，既可以作为机械设计教学的轴类零件建模范例，也可经过参数调整后直接用于相关机械设备的设计开发环节，为偏心传动机构的设计提供直观的三维参考。
